Генератор высокодисперсныхаэрозолей

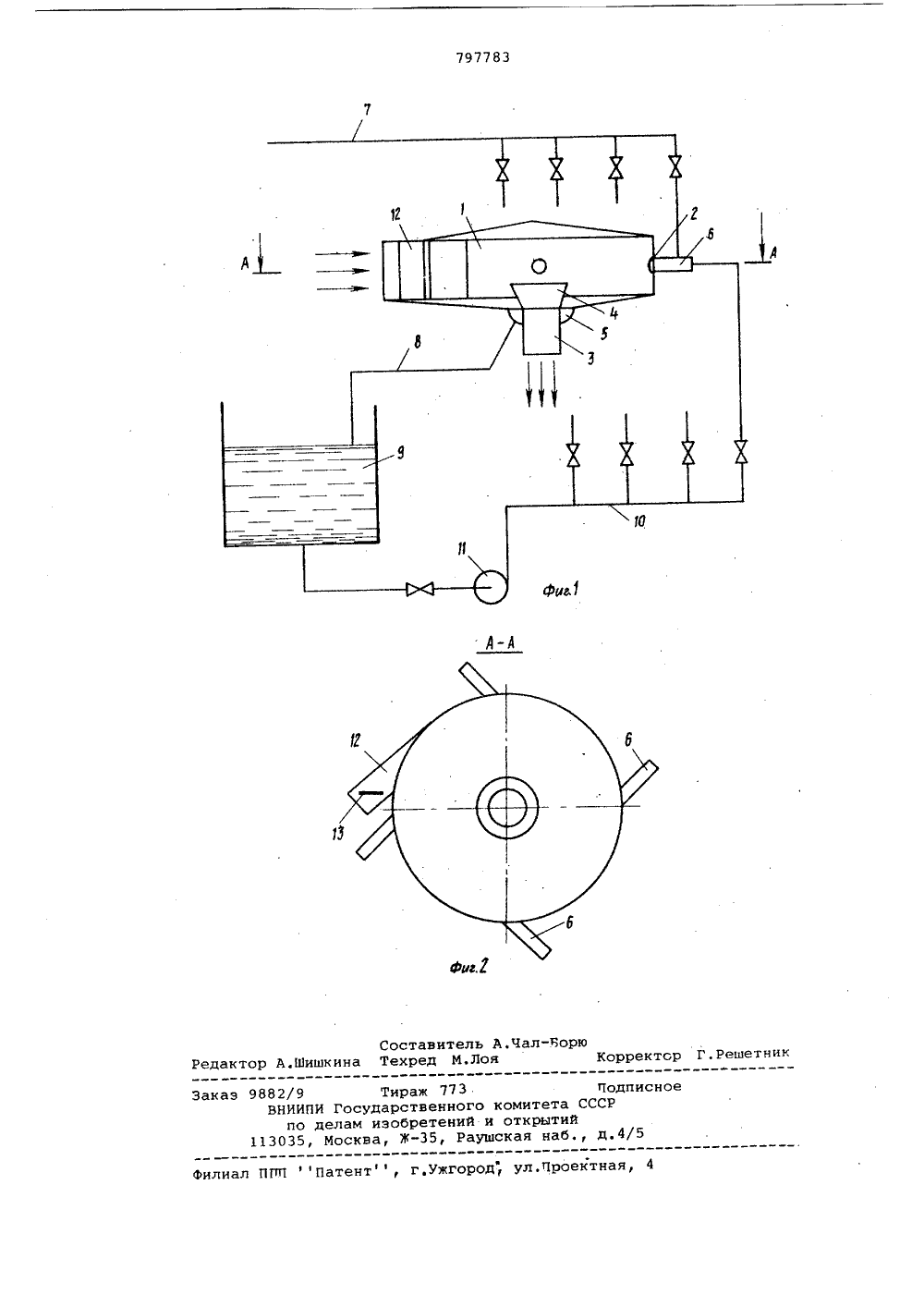

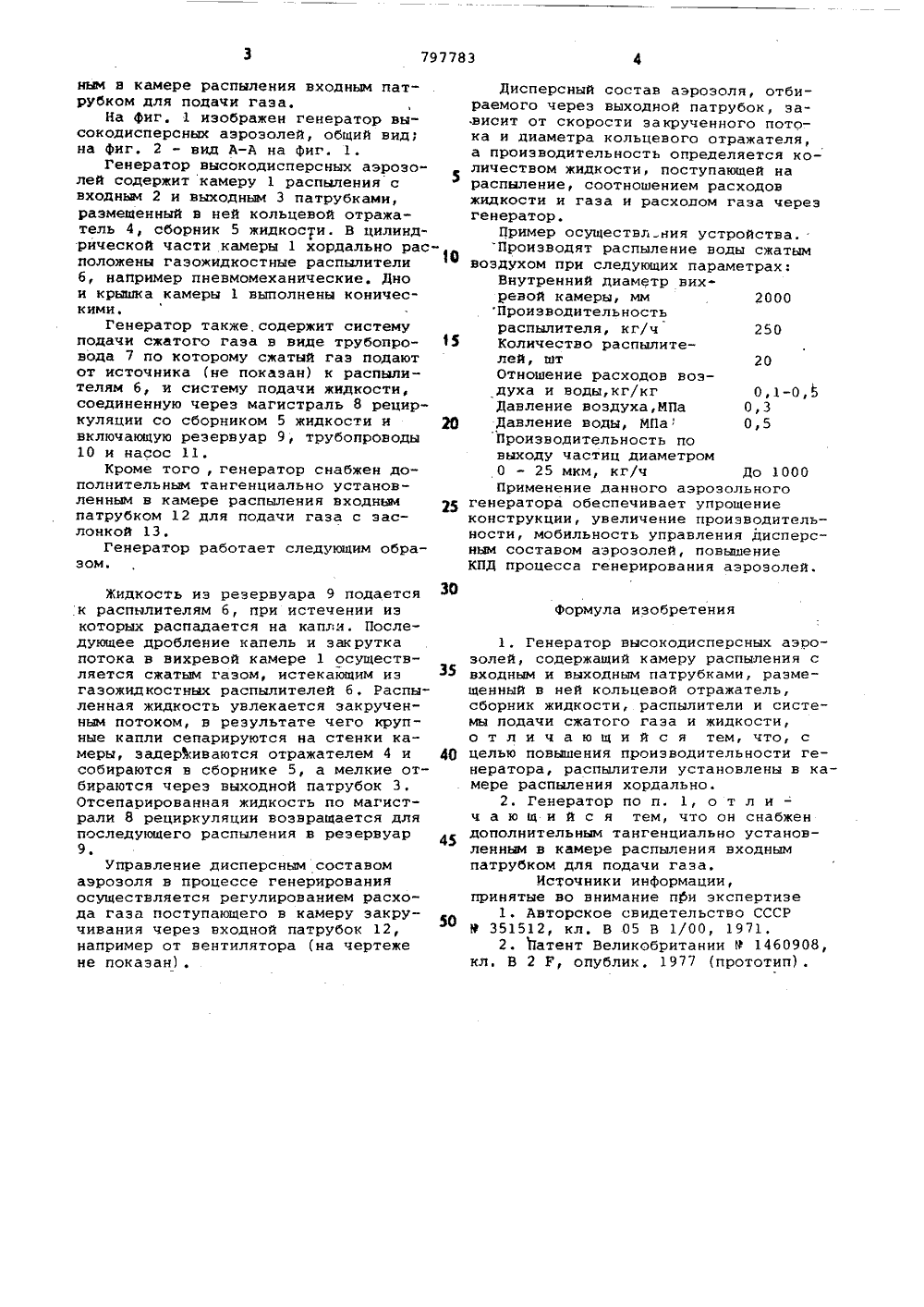

-РЮМ Ж Ъ щ ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Реслублик(22) Заявлено 211178 (21) 2686572/23-05 (51) М. КЛ. В 05 В 1/34 с присоединением заявки Йо Государственный комитет СССР по делам изобретений и открытий(54) ГЕНЕРАТОР ВИСОКОДИСЧЕРСНКХ АЭРОЗОЛЕЙ 1Изобретение относится к устройствам для получения высокодисперсныхмеханических аэрозолей, используемыхдля обработки растений, помещений,зернохранилищ, а также для кондиционирования воздуха, аэрогенной вакцинации и ингаляционной химиотерапии.Известен аэрозольный генератор сбеснасосной подачей жидкости, включающий двигатель, на приводном валукоторого установлен выполненный в виде диска с окнами и перемычками вентилятор-распылитель, и отражатель сосборником жидкости, заключенные вкорпусе с выходной насадкой (1).Однако такие генераторы обладаютмалой производительностью по выходувысокодисперсных аэрозолей, что существенно сказывается на плотностиорошения,Наиболее близким к предлагаемомуявляется генератор высокодисперсных.аэрозолей, содержащий камеру распыления с входным и выходным патрубками,размещенный в ней кольцевой отражатель, сборник жидкости, распылителии системы подачи сжатого газа и жидкости.В этом устройстве поступающий подвысоким давлением газ распыляет жидкость в камеру и способствует удалению крупных капель при ударе о плиту,Образованный в камере туман уноситсясжатым газом, подающимся под плиту,3 в циклонный сепаратор для отделенияоставшихся крупных капель 2.Недостатком его является малаяпроизводительность по выходу высокодисперсных аэрозолей, Кроме того,10 камера распыления и циклонный сепаратор выполнены раздельно, что усложняет конструкцию генератора, а уностумана из камеры в сепаратор осуществляется дополнительно подающимся сжатым газом, что приводит к увеличениюэнергозатрат,Цель изобретения - повышение производительности генератора,20 Указанная цель достигается тем,что в генераторе высокодисперсныхаэрозолей, содержащем камеру распыления с входным и выходным патрубками,размещенный в ней кольцевой отража 25 тель, сборник жидкости, распылителии системы подачи сжатого газа и жидкости, распылители установлены в камере распыления хордально.Кроме того, генератор снабжен до 30 полнительным тангенциально установленДнепропетровский ордена Трудового Красного Знаменигосударственный университет им. 300-летиявоссоединения Украины с Россиейныл в камере распыления входным патрубком для подачи газа.На фиг, 1 изображен генератор высокодисперсных аэрозолей, общий вид;на фиг. 2 - вид А-А на фиг. 1.Генератор высокодисперсных аэрозолей содержит камеру 1 распыления свходным 2 и выходным 3 патрубками,размещенный в ней кольцевой отражатель 4, сборник 5 жидкости, В цилиндрической части камеры 1 хордально расположены гаэожидкостные распылителиб, например пневмомеханические, Днои крышка камеры 1 выполнены коническими,Генератор также, содержит системуподачи сжатого газа в виде трубопровода 7 по которому сжатый газ подаютот источника (не показан) к распылителям б, и систему подачи жидкости,соединенную через магистраль 8 рециркуляции со сборником 5 жидкости и 2 Овключающую резервуар 9, трубопроводы10 и насос 11.Кроме того, генератор снабжен дополнительным тангенциально установленным в камере распыления входнымпатрубком 12 для подачи газа с заслонкой 13.Генератор работает следующим образом.Жидкость иэ резервуара 9 подается ЗО к распылителям б, при истечении из которых распадается на капля. Последующее дробление капель и закрутка потока в вихревой камере 1 осуществляется сжатым газом, истекающим иэ газожидкостных распылителей б, Распыленная жидкость увлекается закрученным потоком, в результате чего крупные капли сепарируются на стенки камеры, задерживаются отражателем 4 и 40 собираются в сборнике 5, а мелкие отбираются через выходной патрубок 3.Отсепарированная жидкость по магистрали 8 рециркуляции возвращается для последующего распыления в резервуар 4 9.Управление дисперсным составом аэрозоля в процессе генерирования осуществляется регулированием расхода газа поступающего в камеру закручивания через входной патрубок 12, например от вентилятора (на чертеже ие показан) .Дисперсный состав аэрозоля, отбираемого через выходной патрубок, за.висит от скорости закрученного потока и диаметра кольцевого отражателя,а производительность определяется количеством жидкости, поступающей нараспыление, соотношением расходовжидкости и газа и расходом газа черезгенератор,Пример осуществл ния устройства.Производят распыление воды сжатымвоздухом при следующих параметрах:Внутренний диаметр вихревой камеры, мм 2000Производительностьраспылителя, кг/чКоличество распылителей, шт 20Отношение расходов воздуха и воды,кг/кг 0,1-0,5Давление воздуха,МПа 0,3Давление воды, МПа 0,5Производительность повыходу частиц диаметром0 - 25 мкм, кг/ч До 1000Применение данного аэроэольногогенератора обеспечивает упрощениеконструкции, увеличение производительности, мобильность управления дисперсным составом аэрозолей, повышениеКПД процесса генерирования аэрозолей,250 Формула изобретения 1. Генератор высокодисперсных аэрозолей, содержащий камеру распыления свходным и выходным патрубками, размещенный в ней кольцевой отражатель,сборник жидкости, распылители и системы подачи сжатого газа и жидкости,о т л и ч а ю щ и й с я тем, что, сцелью повышения производительности генератора, распылители установлены в камере распыления хордально.2. Генератор по и. 1, о т л ич а ю щ и й с я тем, что он снабжендополнительным тангенциально установленным в камере распыления входнымпатрубком для подачи газа,Источники информации,принятые во внимание п 15 и экспертизе1. Авторское свидетельство СССРУ 351512, кл. В 05 В 1/00, 1971.2. Патент Великобритании Р 1460908,кл. В 2 Р, опублик, 1977 (прототип) ./5 Филиал ППП Патент, г,ужгород", ул.Проектная, 4 9882/9 Тираж 773ВНИИПИ Государственного комипо делам изобретений и отк 113035, Москва, Ж, Раушская Поета СССРрытийнаб., д.
