Устройство для считывания изображения фигуры

Загрузка...

Номер патента: 1112381

Опубликовано: 07.09.1984

Авторы: Карпов, Лазарев, Меркушев, Чаплыгин

МПК: G06K 9/36

Метки: изображения, считывания, фигуры

...к выходу первого сумматора, а выход соединен с вторым элементом задерж. ки, и второй сумматор, вход которого подключен к выходу третьего ключа, а выход соединен с другим входом второго ключа, подключенного к другому входу блока нормирования амплитуды сигналов.На чертеже представлена блок-схема устройства. Устройство включает фокусирующий элемент 1, выполненный в виде объектива с вращающейся призмой Дове, телевизионныйдатчик 2, генератор 3 развертки, блок. 4управления, интегратор 5, первый ключ 6,первый элемент 7 задержки, блок 8 вычитания, блок 9 определения модуля разностисигналов, первый сумматор 10, второй ключ1, второй сумматор 12, второй элемент 1310 задержки, третий ключ 14 и блок 15 нормирования амплитуды сигналов.Устройство...

Устройство для считывания графической информации

Загрузка...

Номер патента: 1112382

Опубликовано: 07.09.1984

Авторы: Зенин, Цветков, Шавров

МПК: G06K 11/06

Метки: графической, информации, считывания

...которого подключены к разряднымвыходам делителя частоты, а выходык входам блока 11 формирования кодов координат, управляющий вход которого соединен с выходом компаратора 9, и блок 1210 коррекции фазовых искажений, входамисоединенный с разрядными выходами делителя 7 частоты, а выходами - с входамисумматора 8, содержащего операционныйусилитель 13, конденсатор 14 (дифференцирующий вход), резисторы 5 (суммирующиевходы) и резистор 16 в цепи отрицательнойобратной связи,Электропневмопреобразователь 17 содержит вакуумный насос 18, узел 19 управленияи трубопроводы 20, один из которых соеди 20 нен с вакуумной камерой съемника 3 координатт.Блок 11 формирования кодов координат(фиг, 2) содержит триггер 21, (логические)элементы И 22 и 23,...

Устройство для поиска информации на микрофильме

Загрузка...

Номер патента: 1112383

Опубликовано: 07.09.1984

Авторы: Ишутинов, Кулик, Мачнев, Семенов, Ярмош

МПК: G06K 17/00

Метки: информации, микрофильме, поиска

...входами первого блока ЗО памяти, а информационные входы - с выходами регистра адресов, выходы блока ввода соединены с выходами блока разрешения считывания и входами регистра адресов, выходы первого дешифратора соединены с адресными входами блока памяти, а входы - с выходами первого реверсивного счетчика, выходы первого коммутатора соединены с входами первого реверсивного счетчика, первый вход первого коммутатора соединен с входом первого элемента задержки и яв О ляется вторым входом устройства, второй вход первого коммутатора является третьим входом устройства, введены второй элемент задержки, блок запрета, блок элементов ИЛИ, второй дешифратор, второн реверсивный счетчик, второй коммутатор, шесть эле ментов И, три элемента,ИЛИ,...

Устройство для селекции параметров протяженных объектов

Загрузка...

Номер патента: 1113821

Опубликовано: 15.09.1984

Авторы: Ветерис, Кучинскас, Науджюс, Рагульскис

МПК: G06K 9/36

Метки: объектов, параметров, протяженных, селекции

...вторым и с третьим усилителями, а выходы подключены к соответствующим элементам И группы, сумматор, входы которого соединены с регистрами и с вторым усилителем, авыход подключен к первому усилителю,элемент задержки, соединенный свто"рым усилителем и с входом счетчика,при этом вход другого элемента Игруппы подключен к выходу второгоусилителя,На чертеже представлена блок-схема предлагаемого устройства,Устройство включает генераторимпульсов, генератор 2 опорнойчастоты, датчик 3 опорного сигнала,группу датчиков 4 и 5 сигналов, первый исполнительный элемент 6 с приводом 7, второй исполнительный элемент 8 с приводом 9, первый 10,второй 11 и третий 12 усилители, регистры 13 и 14, первый 5 и второй 16 триггеры, элемент И 17, группу элементов И...

Устройство для определения координат точечных световых объектов

Загрузка...

Номер патента: 1113822

Опубликовано: 15.09.1984

Авторы: Быков, Кормилин, Мартышевский

МПК: G06K 11/00

Метки: координат, объектов, световых, точечных

...соединенные 45 элемент ИЛИ, сумматор, регистр и регистр сдвига, выход которого является выходом цифровогофильтра, один . из входов элемента ИЛИ является входом фильтра, один из входов регист ра сдвига является первым управляющим входом цифрового фильтра, вход регистра, соединенный с другим входом регистра сдвига, является вторым управляющим входом цифрового фильтра,55 выход регистра подключены к соответствующим входам сумматора, выходрегистра сдвига соединен с входом 822 4инвертора кода, выход которого подключен к другому входу элемента ИЛИ.На фиг. 1 приведена структурнаясхема предлагаемого устройства дляопределения координат; на фиг. 2 временная диаграмма сигналов, Формируемых его блоками и узлами.Устройство содержит...

Устройство для печати на непрерывно движущийся носитель

Загрузка...

Номер патента: 1113823

Опубликовано: 15.09.1984

Автор: Смирнов

МПК: G06K 15/10

Метки: движущийся, непрерывно, носитель, печати

...В предлагае.мом решении из-за одновременности ,движения носителя и печати следующей строки в обратном направлении увеличивается быстродействие. На фиг. 1 изображена блок-схема предлагаемого устройства; на фиг.2 временная диаграмма печатания 2 строк (одного периода); на фиг. 3 - вариант устройства с кулачковым приводом для возвратно-поступательного движения каретки с блоком печатающих головок и качания направляющих; на фиг. 4 - траектория движения блока печатающих головок при одновременном их расположении; на фиг, 5 - то же, при многорядовом их расположении.Устройство (фиг. 1 и 3) содержит непрерывно движущийся с помощью транспортирующего барабана (не показан) носитель 1, блок 2 печатающих головок, привод 3, генератор 4...

Устройство для распознавания асимметричных деталей из магнитного материала

Загрузка...

Номер патента: 1115073

Опубликовано: 23.09.1984

Авторы: Демидов, Кузин

МПК: G06K 9/00

Метки: асимметричных, магнитного, распознавания

...в зоне ориентации неизбежен существенный разогрев последних.Известно также устройство к дефектоскопам для блокировки краев 20 изделия, содержащее индуктивные датчики, блок преобразования сигнала датчика, связанный с ним блок запрета и исполнительный механизм С 21,25Однако данное устройство не может быть использовано для опознавания ассиметричных по концам деталей, так как на выходе схемы запрета появляется сигнал независимо от На фиг1 изображена блок-схемапредлагаемого устройства; на фиг, 2диаграммы сигналов на элементах устройства при перемещении детали относительно датчика одним из концов; нафиг. 3 - диаграммы сигналов при перемещении детали другим концом относительно датчика,Устройство для распознавания асимметричных деталей из...

Устройство для регистрации информации

Загрузка...

Номер патента: 1115074

Опубликовано: 23.09.1984

Авторы: Алиев, Кадымов, Хасмамедова

МПК: G06K 15/22

Метки: информации, регистрации

...И,первый 16 и второй 17 элементы за- З 0держки, группу элементов И 18 - 20,второй блок 21 памяти, преобразователь 22 кода, усилители 23, генератор 24 синхросигналов, датчик 25сигналов числа каналов, второйсчетчик 26 и распределитель 27 импульсов. На фиг. 1 также показан перфоратор 28 и обозначены входы 29 - 32 ивыходы 33 - 40 распределителя импульсов. Распределитель импульсов (фиг.2) 40содержит элементы ИЛИ 41 и 42, триггер 43, элементы И 44 и 45, регистр46 сдвига и формирователи 47.Устройство работает следующим образом. 45В начале работы в счетчике 26 устанавливается необходимое число измерений, а в датчике 25 - необходимое число регистрируемых каналов.При подаче сигнала "Местный пуск" 50 распределитель 27 вырабатывает необходимые...

Устройство для управления регистратором информации на двухстороннем носителе

Загрузка...

Номер патента: 1115075

Опубликовано: 23.09.1984

Авторы: Ветерис, Гедвилас, Гедвилене, Кучинскас

МПК: G06K 15/22

Метки: двухстороннем, информации, носителе, регистратором

...и к усилителю, блоки памяти, одни входы которых являются вхоДами устройства, а выходы подключены к соответствующим регистрам, элемент задержки, соединенный с вторым датчиком сигналов синхронизации и с другим входом счетчика, и элементы ИЛИ, входы которых подключены к соответствующим датчикам сигналов синхронизации, а выходы соединены с соответствующими регистрами, введены второй элемент И, один вход которого подключен к усилителю, а выход соединен с первым блоком памяти,. второй триггер, один вход которого является входом устройства, другой подключен к первому датчику сигналов синхронизации, а выход соединен с другим входом второго элемента И, третий элемент И, один вход которого подключен к выходу первого элемента И, и третий...

Устройство для идентификации элементов изображения на экране растрового индикатора

Загрузка...

Номер патента: 1116442

Опубликовано: 30.09.1984

Авторы: Горных, Давейнис

МПК: G06K 11/00, G06K 9/00

Метки: идентификации, изображения, индикатора, растрового, экране, элементов

...на модулятор ЭЛТ индикатора (не показан), обеспечивая регенерацию изображения на экране.Оператор с помощью блока 10 выбора координат формирует коды координат маркера Х и У, поступаю щие на установочные входы первого 3 и второго 4 счетчиков. Занесение кода Х в счетчик 3 происходит по заднему фронту строчного гасящего импульса, а кода У в счетчик 4 - 55 по заднему фронту кадрового гасящего импульса. Оба счетчика работа ют в режиме вычитания, причем на счетный вход счетчика 3 подаются импульсы горизонтальной дискретизации а на счетный вход счетчика 4 - импульсы синхронизации строк, получаемые с помощью синхронизатора растрового индикатора (не показано).Лопустим, входы дешифраторов 5 и 6 нуля подключень 1 к всем выходам старших...

Фотоэлектрическое считывающее устройство

Загрузка...

Номер патента: 1117668

Опубликовано: 07.10.1984

Авторы: Пожидаев, Фролов

МПК: G06K 7/14

Метки: считывающее, фотоэлектрическое

...никновение выходного сигнала счетчика значительно раньше, чем появитсясередина пробивки, т.е. будет выданаложная информация.Целью изобретения является повышение надежности. 1 О 15 25 30 35 4 О 45 50 Указанная цель достигается тем, .что в устройство, содержащее блок фотоприемников, блок усилителей, эле мент ИЛИ, генератор, триггер, первый элемент И, счетчик и блок ключей, выходы которого являются выходами устройства, а управляющий вход соединен с выходом счетчика и с первым входом триггера, входы блока усилителей соединены с выходами блока фотоприемников, а выходы - с входами элемента ИЛИ и с информационными входами блока ключей, выход первого элемента И соединен с первым входом счетчика, а входы - соответственно с выходами генератора и...

Устройство для редактирования

Загрузка...

Номер патента: 1117669

Опубликовано: 07.10.1984

Авторы: Рыченков, Рябчиков, Чичварин

МПК: G06K 9/18

Метки: редактирования

...усилитель 16, фильтр 17, компаратор 18, блок 19 формирования контрольного кода, регистры 20 первой группы, первый распределитель 21 импульсов, сумматоры 22, элементы И 23 групп, блок 24 памяти (ПЗУ), третий коммутатор 25, первый коммутатор 26, ЭЦВИ 27, второй коммутатор 28, регистр 29, элементы ИЛИ 30 групп, первый элемент И 31, регистры 32 второй группы, первый блок 33 управления, первый 34, третий 35, второй 36, четвертый 37 триггеры, первый счетчик 38, первый дешифратор 39, второй 40 и третий 4 1 счетчики, второй дешифратор 42, пятый 43, четвертый 44, шестой 45 счетчики, третий 46, четвертый 47, пятый 48 и шестой 49 элементы И, второй элемент И 50.На чертеже также обозначены ленточный бумажный носитель 51, строки 52, знаки 53,...

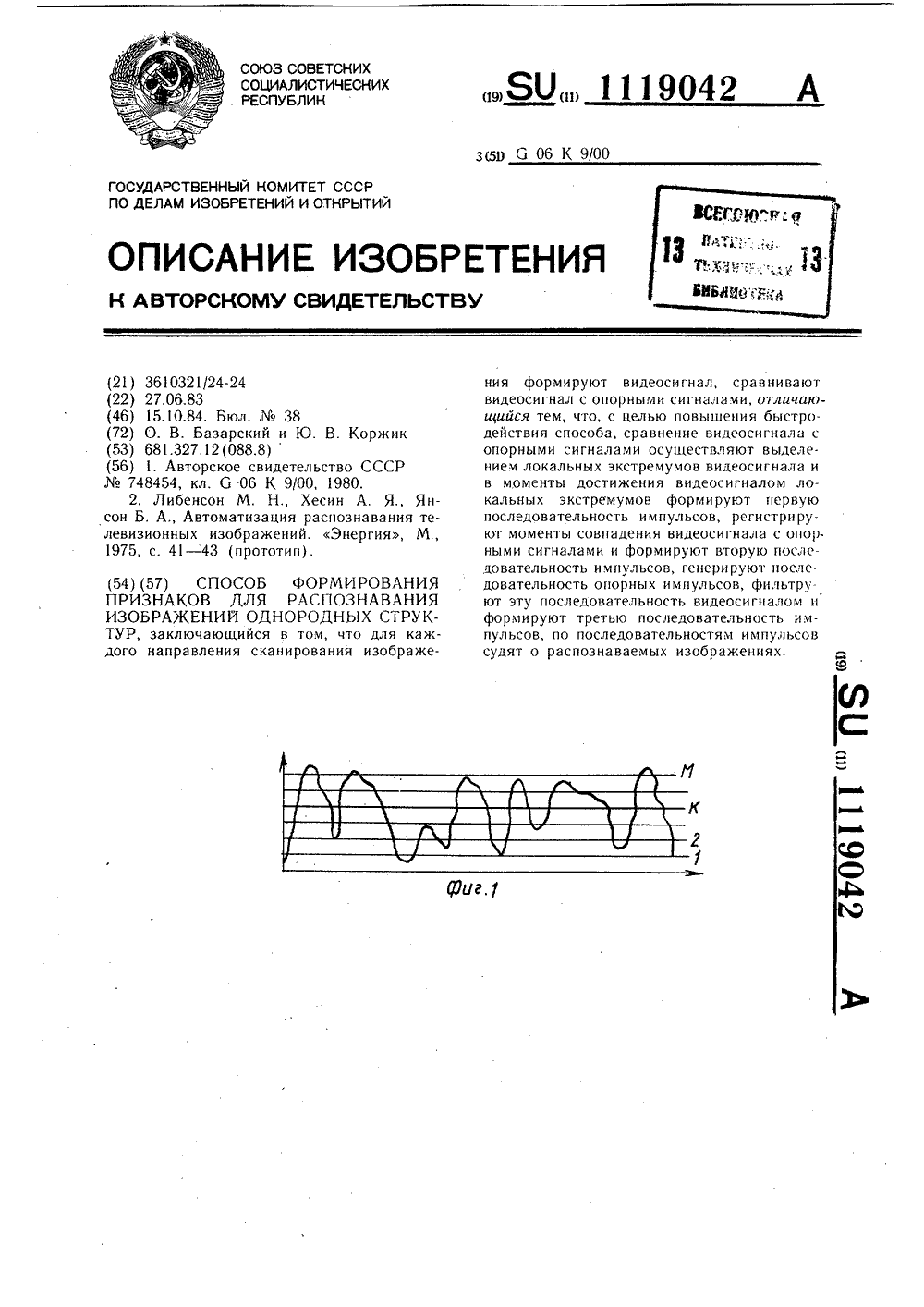

Способ формирования признаков для распознавания изображений однородных структур

Загрузка...

Номер патента: 1119042

Опубликовано: 15.10.1984

Авторы: Базарский, Коржик

МПК: G06K 9/00

Метки: изображений, однородных, признаков, распознавания, структур, формирования

...признаков.Поставленная цель достигается тем, что согласно способу формирования признаков для распознавания изображений однородных структур, заключающемуся в том, что для каждого направления сканирования изобра жения формируют видеосигнал, сравнивают видеосигнал с опорными сигналами, сравнение видеосигнала с опорными сигналами осуществляют выделением локальных экстремумов видеосигнала и в моменты достижения видеосигналом локальных экстремумов формируют первую последовательность импульсов, регистрируют моменты совпадения видеосигнала с опорными сигналами и формируют вторую последовательность импульсов, генерируют последовательность опор ных импульсов, фильтруют эту последовательность видеосигналом и формируют третью последовательность...

Способ считывания графической информации и устройство для его осуществления

Загрузка...

Номер патента: 1119043

Опубликовано: 15.10.1984

Авторы: Волович, Дятлов, Киданов, Фабрикант

МПК: G06K 11/00

Метки: графической, информации, считывания

...фаз, число импульсов, плступивших. на счетчик за период, пропорционально сдвигу фазК.15 На фиг. 10 приведены временные диаграммы напряжений на входах и выходах узлов блока 9 формирования координат, где Чол - импульсы опорного генератора 6, поступающие на ключи 18; Чос, = = 1(т) - импульсы нулевого состояния счетчика 20 сдвига фаз основной бегущей волны одной координаты при суммировании импульсных последовательностей: опорного генератора и пропорциональной фазовому сдвигу основной бегущей волны; Чо 25 = 1(т) - импульсы нулевого состояниясчетчика 20 сдвига фаз дополнительной бегущей волны той же координаты при суммировании импульсных последовательностей; опорного генератора и пропорциональной фазовому сдвигу дополнительной бегущей...

Устройство для считывания графической информации

Загрузка...

Номер патента: 1119044

Опубликовано: 15.10.1984

Авторы: Крищюнас, Лаурушка

МПК: G06K 11/06

Метки: графической, информации, считывания

...генератора 3 синусоидальных колебаний и квадратурного генератора 8 сигнала разностной частоты.Каналы преобрзования 14 и 5 предназначены для формирования дискретных, про-порциональных целому числу шагов квантования, и кусочно-аналоговых, пропорциональных положению съемника координат 2 внутри шага квантования, сигналов, а также осуществляют формирование выходных сигналов устройства, амплитуды которых являются пропорциональными положению съем- ника координат 2 относительно центра коор- Зп ди нат.Каналы преобразования 14 и 15 содержат усилитель-ограничитель 16, фазовый детектор (демодулятор)7, сумматор 18, преобразователь код-напряжснис 9, компараторы 20 и 21, реверсивный (цифровой) счетчик 22, коммутатор 23 и фазовращатель...

Устройство для селекции дефектов фотошаблонов

Загрузка...

Номер патента: 1120376

Опубликовано: 23.10.1984

Авторы: Гнидченко, Поддубный

МПК: G06K 9/36

Метки: дефектов, селекции, фотошаблонов

...с выходом первого элемента И, другие подключены к выхоцам второго элемента И-НЕ и третьего элемента И соответственно, а выходы являются другими выходами устройства и второй компаратор, один вход которого является другим входом устройства, другой подключен к выходу блока сканирования, а выход соединен с другим входом суммтораНа фиг.1 представлена блок-схема предлагаемого устройства; на фиг,2 кисслецуемый объект; на фиг,26 - диаграммы, поясняющие работу устройства; на фиг,3-6 - дефекты фотошаблонов,Устройство содержит блок 1 сканирования, первый 2 и второй 3 компараторы, сумматор 4, первый 5 и второй 6 формирователи сигналов, первый 7 и второй 8 элементы И-НЕ, первый 9, второй 10 и третий 11 элементы И,и группы 12 и 13 элементов И, входы...

Устройство для считывания графической информации

Загрузка...

Номер патента: 1120377

Опубликовано: 23.10.1984

Авторы: Акулов, Либхен

МПК: G06K 11/00

Метки: графической, информации, считывания

...3, датчики 4 и 5 ограничения зоны сканирования, подключенные к Ки Б-входам первого триггера 6, выходкоторого соединен с электроприводом3, (3+ 1)-разрядный сумматор 7, М-разрядный преобразователь 8 угол-код,И-разрядный блок 9 вывода информации, усилитель-формирователь 10,входкоторого соединен со сканирующимэлементом 2, двухвходовой элемент И 11входы которого соединены соответст 1 венно с выходами усилителя-формиро- Зователя 10 и стартстопного лентопротяжного узла 1. Устройство также содержит второй триггер 12, элемент 13регулируемой задержки, И входовсумматора 7 соединены с соответству 35ющими выходами преобразователя 8, авыходы с 2-го по (И+1)-й подключенысоответственно к входам блока 9 выво.да информации, выход элемента И 11нсоединен...

Устройство для считывания графической информации

Загрузка...

Номер патента: 1120378

Опубликовано: 23.10.1984

Авторы: Ковшов, Тавадзе, Цихистави, Эбралидзе

МПК: G06K 11/06

Метки: графической, информации, считывания

...к генератору импульсов и одному входу преобразователя временного интервала в код,другие входы которого соединены сгенератором импульсов и формирователем сигналов и последовательносоединенные съемник координат, усилитель фазочувствительный детектор, другой вход которого подключенк генератору импульсов, интегратори пороговый элемент, выход которогосоединен с формирователем сигналов,введены коммутатор фаз, вход которого соединен с распределителем импульсов, а выход подключен к коммутаторам первой группы, соединеннымс соответствующими коммутаторами второй группы, и последовательно подключенные повторитель вход которогосоединен с выходом интегратора, запоминающий элемент и,аналоговыйключ, выход которого соединен сдругим входом...

Способ селекции замкнутых контурных линий картографических изображений

Загрузка...

Номер патента: 1121685

Опубликовано: 30.10.1984

Авторы: Горячкин, Зенин, Малинин, Синкевич, Шавров

МПК: G06K 9/36

Метки: замкнутых, изображений, картографических, контурных, линий, селекции

...сигналы, по времени появлениякоторых судят о считываемой координате, а по номеру контактной площадки - о классе считываемого изображения.Подготовку кодированного изображения, его автоматическое считывание и преобразование в цифровую Форму осуществляют комплексом технических средств, основными из которых являются средства получения диапозитивных копий оригинала изображения копировальный стол для исправления (коррекции) диапозитивов и изготовления оригиналов соединитель ных дорожек и выходных клемм, фото- копировальная установка для получения негативов изображения и соединительных дорожек, центрифуга для нанесения на носитель с двусторонней металлизацией светочувствительного слоя носителя через негативы карты и соединительных...

Устройство для обнаружения слипшихся листов движущихся документов

Загрузка...

Номер патента: 1121686

Опубликовано: 30.10.1984

Авторы: Арутюнян, Семеновский

МПК: G06K 13/067

Метки: движущихся, документов, листов, обнаружения, слипшихся

.... 5 и 6 соединены с выходами фотоэлектрических преобразователей, а выходы - с соответствующими входами элементаИ 7, выход которого является выходом 8 устройства. Носитель 9 информации 50 при входе в рабочую зону устройства вначале пересекает поток излучения от источника света 1 к фотоэлектрическому преобразователю 3, а затем поток от источника 2 света к фото электрическому преобразователю 4.Устройство работает следующим образом. В исходном состоянии при отсутствии носителя информации потоки излучения беспрепятственно проходят от источника 1 и 2 света к фотоэлектрическим преобразователям 3 и 4 и вызывают появление "О" на входах элемента И 7, При подаче одного документа в рабочую зону потоки излу., чения от излучателей перекрываются и при...

Устройство для считывания координат с экрана электронно лучевой трубки

Загрузка...

Номер патента: 1123039

Опубликовано: 07.11.1984

Авторы: Гришкин, Кулаков

МПК: G06K 11/00

Метки: координат, лучевой, считывания, трубки, экрана, электронно

...4 формирования сигналов засветки экрана, телевизионный приемник 5, блоки 6 и 7 формирования кадровых и строчных импуль- . сов соответственно, первый 8, второй 9, третий 10, четвертый 11, пятый 12 и шестой 13 элементы И, первый 14 и второй 15 триггеры, первый 1 б и второй 17 элементы ИЛИ, первый 18,23039 4 5 1 О 15 20 25 30 35 равно числу кадров засветки за время, пока перо Ч прикасалось к экрану телеприемника 5. Код этого числа за 50 55 3 11 второй 19, третий 20 и четвертый 21 счетчики, первый 22, второй 23, тре-, тий 24 и четвертый 25 элементы задержки, генератор 26 импульсов. Устройство содержит .также блок 27 формИрования "окна", блок 28 формирования смещения объектива и шины 29-35 устройства.Устройство работает следующим...

Устройство для считывания и распознавания изображений на карте с электропроводящими элементами

Загрузка...

Номер патента: 1124348

Опубликовано: 15.11.1984

Авторы: Горячкин, Гриценко, Зенин, Синкевич

МПК: G06K 11/00, G06K 9/00

Метки: изображений, карте, распознавания, считывания, электропроводящими, элементами

...и изготавливается,. например, из лавсановойпленки, эле;менты содержания карты на лицевой 48 1стороне носителя выполнены металлизированными и через соединительныеэлектропроводящие дорожки на его тыльной стороне соединены с контактнымиплощадками.Блок 3 обеспечивает управление координатным механизмом 22, блоком 32определения координат и блоком 41локальной разверткиКоординатный механизм 22 осуществляет перемещение каретки в пределахполя считывания по сигналам блока 3управления и формирование сигналовобратной связи для точного позиционирования каретки,Каретка 31 предназначенадля установки на ней сканирующего элемента,состоящего из ряда элементов сканирования, расположенных в линию,Блок 32 предназначен для формирования кодов...

Устройство для считывания графической информации

Загрузка...

Номер патента: 1124349

Опубликовано: 15.11.1984

Авторы: Горбузов, Зусь, Морщенок

МПК: G06K 11/06

Метки: графической, информации, считывания

...шинами 2.На участке 1 полузоны напряжение определяется первой характеристикой, выражающей зависимость ЭДС, индуцируемой в первой катушке 14 сьемника 3 .координат, от расстояния съемника дсопрашиваемой шины 2. На участке 11полузоны напряжение определяется характеристикой, выражающей зависимостьЭДС, индуцируемой во второй катушке 15 съемника 3 координат, от расстояния сьемника до опрашиваемойшины 2.Блок 10 управления (фиг.8) содержит генератор 48 импульсов,распределитель 49 импульсов, первыйрегистр 50, второй регистр 51, третькгруппу элементов И 52 и 53, элементИЛИ 54, шестой триггер 55, третийэлемент ИЛИ 56, четвертую группуэлементов И 57 и 58, четвертый эле-,мент ИЛИ 59, пятую группу элементовИ 60-62 и элемент ЗАПРЕТ 63,Блок 9...

Устройство для считывания графической информации

Загрузка...

Номер патента: 1124350

Опубликовано: 15.11.1984

Авторы: Крищюнас, Лаурушка, Пташинскас

МПК: G06K 11/06

Метки: графической, информации, считывания

...подключены к выходам первого и пятого элементов ИЛИ,при этом выход,з 11243четвертого элемента ИЛИ подключен квходу счетчика операций, а выход соответствующего вентиля группы соеди,нен с входом пятого элемента ИЛИ.При этом съемник координат содержит возбуждающую и измерительную ка"тушки индуктивности, расположенные нна одном сердечнике.На фиг. 1 представлена схема предлагаемого устройства; на фиг. 2 - рас 10положение опорных и измерительных координатных шин для определения однойкоординаты; на фиг. 3 - зависимостидемодулированньп сигналов фазочувствительных выпрямителей от перемещения 15съемника вдоль оси Х.Устройство (фиг. 1) включает планшет 1, вентили 2 и 3 опроса координат,распределитель 4 импульсов, содержащий счетчик 5...

Устройство для перемещения носителя информации

Загрузка...

Номер патента: 1124351

Опубликовано: 15.11.1984

Автор: Макаев

МПК: G06K 13/26

Метки: информации, носителя, перемещения

...для перемещения носителя информации, вид сбоку; на фиг.2 - то же, вид сверху; на фиг.З - показан механизм крепления носителя информации, разрез А-А на фиг.1.Устройство для перемещения носителя информации содержит транспортирующий барабан 1 для намотки носителя 2 информации, механизм 3 крепления носителя информации, опорный штифт 4, каретку 5, подшипник 6 и направляющую 7, охватываемую кареткой 5. Механизм 3 крепления носителя информации,плоскость.крепления которого перпендикулярна оси опорного штифта 4, неподвижно соединен штифтом 4 с кареткой 5, выполненной в виде Г-образной пластины для удержания каретки 5 в заданном пространстве. Через подшипник 6, надетый на штифт 4, каретка 5 связана с направляющей 7, которая неподвижно связана с...

Устройство для вывода графической информации

Загрузка...

Номер патента: 1124352

Опубликовано: 15.11.1984

Авторы: Бегтярев, Гузеев

МПК: G06K 15/14

Метки: вывода, графической, информации

...регистра, входы 15 группы второго регистра соединены с входами группы первого регистра, входы второго дешифратора являются входами второй группы устройства.Второй преобразователь кодов со О держит третий, четвертый и пятый дешифраторы, четвертый и пятый блоки элементов И, второй блок элементов ИЛИ и третий блок элементов ИЛИ, входы которого соединены с выходами пятого блока элементов И, входы первой группы которого соединены с выходами третьего дешифратора, входы которого соединены с выходами второго .блока элементов ИЛИ, входы которого соединены с выходами четвертого блока элементов И, входы первой группы которого соединены с выходами четвертого дешифратора, входы второй группы пятого блока элементов И соединены с выходами пятого...

Устройство для контроля нанесения информации на перфоноситель

Загрузка...

Номер патента: 1125636

Опубликовано: 23.11.1984

Авторы: Куприянов, Сергеев, Скудняков

МПК: G06K 5/02

Метки: информации, нанесения, перфоноситель

...закрепленные в корпусепуансон, матрицу, канал вывода конфетти, вход которого расположен против пуансона, источник избыточногодавления, связанный с каналом вывода конфетти, две противоположныестенки канала вывода конфетти являются направляющими, расположекными подуглом одна к другой, в которых выполнены воздуховодные щели, а ка выходе канала вывода конфетти расположены считывающие датчики.На фиг. 1 изображено предлагаемоеустройство, разрез по оси пуансона;на фиг. 2 - наклонная боковая стенка устройства, вид спереди; нафиг. 3 - вертикальная боковая стенка устройства, вид спереди.Устройство (фиг. 1) содержит корпус 1 с пуансоном 2, перфоноситель 3,С нижней частью матрицы 4 жесткосоединен канал 5 вывода конФеттипостепенно уменьшающегося...

Устройство для считывания графической информации

Загрузка...

Номер патента: 1125637

Опубликовано: 23.11.1984

Авторы: Бондарев, Быстров, Домбровский, Зенин, Исаев

МПК: G06K 9/36

Метки: графической, информации, считывания

...к соответствующим выходам телевизионного датчика, вторая группа элементов памяти, одни вхеды которых соединены с телевизвоюем датчиком, другие подключены к выходам соответствующих ключей второй группы, вторая группа компараторов, входы которых соединены с выходеми соответствующих элементов памяти второй группы и с выходами соответствующих усилителей пер вой и второй групп, а выходы подключены к другим входам интегратораУ при этом входы усилителей первой и второй групп соединены с выходами соответствующих ключей первой группы.На фиг. 1 представлена блок-схема предлагаемого устройства; на фиг. 2 и 3 - диаграммы напряжений, поясняющие работу устройства.Устройство содержит телевизионный датчик 1, включающий оптическую систему 2,...

Устройство для ввода изображений

Загрузка...

Номер патента: 1125638

Опубликовано: 23.11.1984

Авторы: Борейко, Боровой, Браилко, Горенко, Гришин, Корешков, Курбанов, Маркелов, Потапенко, Рыбалка, Симоненко, Сицинская, Соболь, Чернов

МПК: G06K 11/00

Метки: ввода, изображений

...устройства, четвертый выход блока управления подключен к управляющему входу фотоприемника, вход узла перемещения ножтеля иэображения яв-, ляется третьим управляющим входом устройства, введены микродиафрагма, установленная между третьим объективом и фотоприемником, датчик перемещений, оптически связанный через светоделитель с первым объективом, выход датчика перемещений подключен к третьему входу блока управ-, ления, второй дефлектор оптически связан с третьим объективом через обратную сторону рабочего элемента первого дефлектора.Кроме того, первый дефлектор выполнен в виде двухстороннего зеркала, закрепленного на приводе, вход которого является входом первого дефлектора.На чертеже представлена блок-схема устройства для ввода...

Устройство для контроля печатающих механизмов

Загрузка...

Номер патента: 1126979

Опубликовано: 30.11.1984

Авторы: Колмакова, Фролов

МПК: G06K 5/02

Метки: механизмов, печатающих

...формировате.ля импульсов является входом устройства, введены второй элемент И, элемент ИЛИ и 55 сдвигающий регистр, управляющий вход которого соединен с выходом второго элемента И, установочный вход - с выходом первого эле. мента И, а выход - с первым входом элемента ИЛИ.; первый вход второго элемента Исоединен с выходом фотоприемника, а второйвход соединен с входом формирователя импульсов и с вторым входом элемента ИЛИ,выход элемента ИЛИ соединен с входом эле.мента НЕ,На чертеже показана блок-схема предлагаемого устройства.Устройство содер)кит фотоприемник 1, пер.вый элемент И 2, триггер 3, элемент НЕ 4,формирователь 5 импульсов, элемент ИЛИ 6,второй элемент И 7, а также сдвигающийрегистр 8.Выход фотоприемника 1 соединен с первымвходом...
