Номер патента: 1727142

Опубликовано: 15.04.1992

Авторы: Абрамов, Максимов

МПК: G06K 9/36

Метки: выделения, объектов, подвижных, сигналов

...фронтом того же сигнала, прошедшего через элемент ИНЕ 13 на первый информационный вход .триггера.В. переключенном состоянии триггер 12 закрывает элемент И-НЕ 11, запрещая проход.на его установочный вход сигналов генератора 3Выделенные триггером стробы через открытый элемент И 14 поступают на выход 6 устройства и являются бинарными сигналами объектов, которые изменили свое положение относительно их положения во времени то.Во время ц устройство разделяет.сигналы элементов контуров, которые поступаот от генератора 3, на две части: сигналы, которые совпадают, и сигналы, которые не совпадают во времени со стробами триггера 12. Сигналы этих частей контуров "под. крашиваются" противоположной полярностью,Для этого короткие импульсы генератора...

Номер патента: 1728872

Опубликовано: 23.04.1992

Авторы: Мухарский, Хациревич, Якушев

МПК: G06K 11/06

Метки: графической, информации, считывания

...следовательно, и формирование компенсирующего напряжения ЦАП 21 идет дотех пор, пока на счетчике 10 не зафиксируется число импульсов, равное константе. Это число дешифрируется дешифратором 22. На выходе дешифратора появляется запрещающий потенциал, который поступает на вход одновибратора 52, Перепад напряжения на его выходе с высокого уровня на низкий вызывает кратковременный импульс на его выходе. Этот импульс проходит через элемент И 51 и поступает на счетный вход счетчика 43 операций.Импульс с одновибратора 52, пройдя элемент И 51, увеличивает содержимое счетчика 43 на единицу, поэтому дешифратор 44 своим вторым выходом закрывает элемент И 46 по его первому входу. На первом выходе дешифрэтора 44 возникает раарешающий (высокий)...

Номер патента: 1730647

Опубликовано: 30.04.1992

Авторы: Бодаревский, Новиков

МПК: G06K 15/02

Метки: печатающее

...дифференцирующего элемента 6; эпюра 26 - импульсы на выходе второго формирователя 7; эпюра 27 - напряжение на выходе генератора 8 и эпюра 28 - сигнал на выходе порогового элемента 9. Сигналы, например, второго триггера 18 (Т 2) группы дифференцируются элементом 6, который убирает в них постоянную составляющую. Положительные пиковые сигналы 25 преобразуются вторым формирователем 7 в импульсы 26, управляющие работой генератора 8, В интервалах между импульсами 26 на выходе генератора 8 появляются сигналы 27 пилообразной формы, амплитуда которых при исправной работе устройства не успевает достичь уровня срабатывания порогового элемента 9 и сигнал неисправности на его выходе отсутствует,Выходом первого формирователя 5 может служить выход...

Номер патента: 1732362

Опубликовано: 07.05.1992

Авторы: Мартыненко, Рыбкин, Степаненков, Чулкина, Чурилов

МПК: G06K 9/00

Метки: ввода, идентификации, информации

...вход 13 блокаа4 памяти. По переднему фронту первого импульса одновибратор 2 формирует на выходе сигнал логической "1" длительностью,равной, например, 52 тактовым импульсам,который по переднему фронту переводиттриггер 3 в единичное состояние и устанавливает в блоке 4 режим параллельной записиинформации в соответствии с "защитной" ин 1732362формацией в наборном поле (перемычек) 15. Происходит запись информации в регистры блока 4 по приходу первого тактового импульса, Логическая "1", появившаяся на выходе блока 4, переводит триггер 3 и устанавливает в регистрах блока 4 режим последовательного сдвига информации.При последующих тактовых сигналах записанная информация сдвигается и поступает на схему 17 совпадения (фиг. 2). Модулированный...

Номер патента: 1732363

Опубликовано: 07.05.1992

Авторы: Астафьева, Варжапетян, Иванов, Филин, Филина

МПК: G06K 15/08

Метки: печатающее

...в блоке 17 и усиленный вблоке 18 импульс протяжки попадает в катушку электромагнита 12 по команде из блока 16. Возбужденный электромагнит 12притягивает рычаг 14 и вызывает прижатие25 роликов 13 к носителю 19 информации икольцам 2 барабана 1. По окончании протяжки носителя 19 информации рычаг 14 сроликами 13 возвращается в исходное положение с помощью возвратных пружин 22. В30 промежутках времени, когда не происходитпротяжки носителя 19 информации, ударные молоточки 8 под действием приводаприжимают носитель 19 информации к литерам 4, размещенным на колесах 3 бараба 35 на 1, При этом на носителе 19 информацииполучается оттиск соответствующего элемента из наборов 20 шрифтов.По окончании печати ударные молоточки 8 возвращаются в исходное...

Номер патента: 1734108

Опубликовано: 15.05.1992

Автор: Славин

МПК: G06K 9/00

Метки: идентификации, паролей, пользователей

...существует код, совпадающийс кодом, сформированным на информационном входе 69,Аналогично только импульс, образованный на синхронизирующем входе 73, проходит на выход элемента ИЛИ 10, импульсы,пришедшие на другие входы группы 69 - 70,не оказывают воздействия на устройство,Состояние триггеров 57 - 58 разрешаетпрохождение импульса Ипуск, задержанного на элементе задержки 67 на время срабатывания триггеров, через элемент И 55 напервый из входов блока памяти 48. Поэтомув регистр 62 записывается адрес Ат дисплея первого рабочего места, считанный из блока памяти 48, причем запись осуществляется с помощью импульса с выхода элемента задержки 67, задержанного нэ элементе задержки 68 на время срабатывания блока памяти 48.Таким образом, приход...

Номер патента: 1735876

Опубликовано: 23.05.1992

Автор: Друз

МПК: G06K 1/02

Метки: ленточным, перфоратором

...самоблокирует его по цепи обратной связи с выхода на третий вход и удерживает на время действия тактового импульса независимо от действия сигнала на первом входе с выхоДа деформула изобретения дом регистра, а выход подключен к первому управляющему входу синхронизатора, элемент ИЛИ, один вход которого соединен с Формирователем импульсов, а выход подключен к перво5876 усилителей, выходы которых являются 5третьим выходом синхронизатора, вто 1рой элемент И, один вход которогоявляется первым управляющим входомсинхронизатора, другой соединен с 10 вторым тактирующим входом синхронизатора, а выход подключен к прямомувходу второго триггера, инверсныйвход которого является третьим тактирующим входом синхронизатора, авыход является вторым выходом...

Номер патента: 1735877

Опубликовано: 23.05.1992

Авторы: Гараев, Загребин, Лялин, Поздеев, Сипайлов

МПК: G06K 9/00

Метки: образов, признаков, распознавании, селекции

...с первого выхода второго генератора 23 это число переписываетсяв шестой регистр 14, Второй блок 26выцитания постоянно определяет разность между восьмым 16 и шестым 14регистрами. Эта разность практически равняется цифровому значению второй производной электрического сиг"нала (Фиг,2 б),Максимальные амплитуды зависимости второй производной от времени приразличных измерениях могут быть разными. Амплитуды шумов второй произ"водной, как правило коррелированы7 17 б 9 выходе ПЗУ 38 Этот импульс поступает на вход приема с второго инФормационного входа регистра 43 приема. В последнем происходит запоминание кода. При происхождении всех четырнадцати тактов работы вычислителя 19 вычисляется код искомого числа по приведенной Формуле....

Номер патента: 1735878

Опубликовано: 23.05.1992

Авторы: Байорунас, Ветерис, Ветярис, Монтвилайте

МПК: G06K 9/00

Метки: идентификации, объектов, распознавания

...31, поступает насинхрониэирующий вход регистра 3,записывая в него поступивший код"слово идентификации".В зависимости от состояния различ-.ных разрядов регистра 3 их выходными потенциалами определяется состояние элементов И 7"9, через которыепоступают сигналы о наличии признаков, характеризующих объект идентификации.Допустим, что по сигналу о наличии признака, поступившему черезэлемент И 7, соответствующий разрядрегистра 3 находится в "единице",Тогда этот импульс проходит черезэлемент И 7 на вход считывания фиксированной ячейки блока 1 памяти,где хранится базовый адрес, в котором записаны параметры, соответству-ющие упомянутому признаку,Импульсом с входа 37, задержанным элементом 28 нв время переходных . процессов и проходящим...

Номер патента: 1735879

Опубликовано: 23.05.1992

Авторы: Половников, Рышков, Шевченко

МПК: G06K 9/00

Метки: объектов, признаков, селекции

...как, отношение числа событий, зафилсированных счетчиком 10, к общему30 з 17358числу тактов, зафиксированных счетчиком 5, С выхода блока 7 код поступает на одни входы компараторов 11и 12, на другие входы которых поданы пороговые значения,Компаратор 11 выдает сигнал, если код на его первом входе превышаетвеличину нижнего порога, подаваемо"го на его другой вход. Компаратор12 выдает сигнал, если величинакода на его первом входе меньше величины порога, поданного на его второйвход,В случае попадания кода оценки15вероятностей в заданный диапазон навыходе элемента И 13 появляется сигнал, свидетельствующий о наличиибинарного шума, который поступаетчерез инвертор 14 на вход элемента 2 ОИ 17 и непосредственно на вход элемента И 16, На...

Номер патента: 1735880

Опубликовано: 23.05.1992

Автор: Елманов

МПК: G06K 9/36

Метки: изображений, объектов

...по восьми ближайшим соседним отсчетам,Коды текущего отсчета с входа 16 последовательно подаются в последовательно соединенные регистры 2 сдвига блока 1, В соответствующем такте код отсчета с выхода 18 блока3 1731 поступает на вход коммутатора 3 ивходы компараторов 5-12 группы, Вэтом же такте коды, поступающие навходы сумматора 4, суммируются и врезультате на выходе сумматора 4 Фор.мируется сумма ближайших соседнихотсчетов, разделив которую на восемь,можно получить среднее значение поближайшим соседним отсчетам,Деление на восемь осуществляетсясдвигом вправо на три разряда, т.е.код с выхода сумматора 4, исключаятри последних разряда, подается напервый вход коммутатора 3.,Выходы "Больше" компараторов 5-12соединены с соответствующими...

Номер патента: 1735881

Опубликовано: 23.05.1992

Авторы: Мухарский, Хациревич

МПК: G06K 11/06

Метки: графической, информации, считывания

...элемента И 49,так как он совпадает во времени сположительным опорным сигналом с выхода элемента НЕ 50. Выходной импульсэлемента И 49 проходит на счетныйвход второго счетчика 52. На этомоканчивается анализ (селекция) выходного сигнала с катушки 40 точногоотсчета и Фиксация отселектированного сигнала на суммирующем счетчике52, Во время селекции выходного сигнала катушки, находяцейся справа отоси шины 2, в частности сигнала каЗ 5 тушки 40 на выход элемента И 48, сиг"нал "Строб" не проходит, так как напервом входе элемента И 48 во времяпоявления сигнала "Строб" существуетотрицательный опорный сигнал,40 Очередной (второй) импульс, поступивший на счетный вход счетчика 53,инициирует переключение мультиплексора 53 с первого измерительного...

Номер патента: 1737470

Опубликовано: 30.05.1992

Авторы: Дубицкий, Ринг

МПК: G06K 9/00

Метки: изображений, объектов, селекции, точечных

...изображения точечных объектов осуществляется е дискриминаторах 6, 7 (фиг. 2) по следующему алгоритму, В сумматоре 10 величина центрального элемента апертуры Х складывается с пороговой величиной Р, которая задается заранее расчетными путем. В первом 6 дискриминаторе эта величина отрицательна Р = Р, во втором 7 дискриминаторе - положительная Р = Р, Выход сумматора 10 сравнивается на компараторах 11 с величинами крайних элементов апертуры х 1.хм. При этом лог. "1" на выходах компараторов 11 вырабатываются при выполнении условий хо - Рхь= 1, , 16 для первого 6 дискриминатора и хо+ Рхь= 1, , 16, для второго 7 дискриминатора. Одновременное выполнение условий всеми компараторами означает, что размер изображения объекта не превосходит размера...

Номер патента: 1737471

Опубликовано: 30.05.1992

Авторы: Алекберов, Ахмедов, Бабаев, Рашидов

МПК: G06K 9/00

Метки: выделения, изображения, контура

...элементов; на фиг, 4- зашумленное изображение, которое получается на третьем выходе устройства; на фиг. 5 - отфильтрованное иэображение на втором выходе устройства; на фиг, 6 - контурное отфильтрованное изображение на первом выходе устройства.Устройство для выделения контура изображения содержит матрицу ячеек 1 обработки изобаржения, каждая из которых содержит фотоприемный элемент 2, элемент ИЛИ 3, элемент И - НЕ 4, элемент ИЛИ 5, элемент И 6, элемент И - НЕ 7, первую группу входов 8, вторую группу входов 9, первый выход 10, второй выход 11 и третий выход 12,Устройство работает следующим образом,Изображение объекта (фиг. 3) проецируется на матрицу фотоприемных элементов 2, На выходе фотоприемного элемента 2, на которое попадает...

Номер патента: 1737472

Опубликовано: 30.05.1992

Авторы: Коржук, Черная

МПК: G06K 9/64

Метки: вычислитель, градиента, изображения, яркости

...втором - число1 У 1. В случае, если код старшей значащей единицы оперранда 1 Х 1 не превышает кода старшей значащей единицы операнда 1 У 1, то на выходе знакового разряда сумматора 21 30 будет находиться сигнал лог. "0", и счетныйтриггер 22 останется в прежнем состоянии.На первом и втором выходах коммутатора 18 будут находиться соответственно числа 1 У 1 и 1 Х 1. Аналогично рассматривается случай, 35 когда в начальный момент на выходе счетного триггера 22 находится лог, "1", Таким образом, по истечении удвоенного времени задержки коммутатора 18, времени задержки шифратора 19 или 20, времени задержки 40 сумматора 21 и времени переключения счетного триггера 22, на первом и втором выходах коммутатора 18 будут сформированы соответственно...

Номер патента: 1737473

Опубликовано: 30.05.1992

Автор: Янушкевич

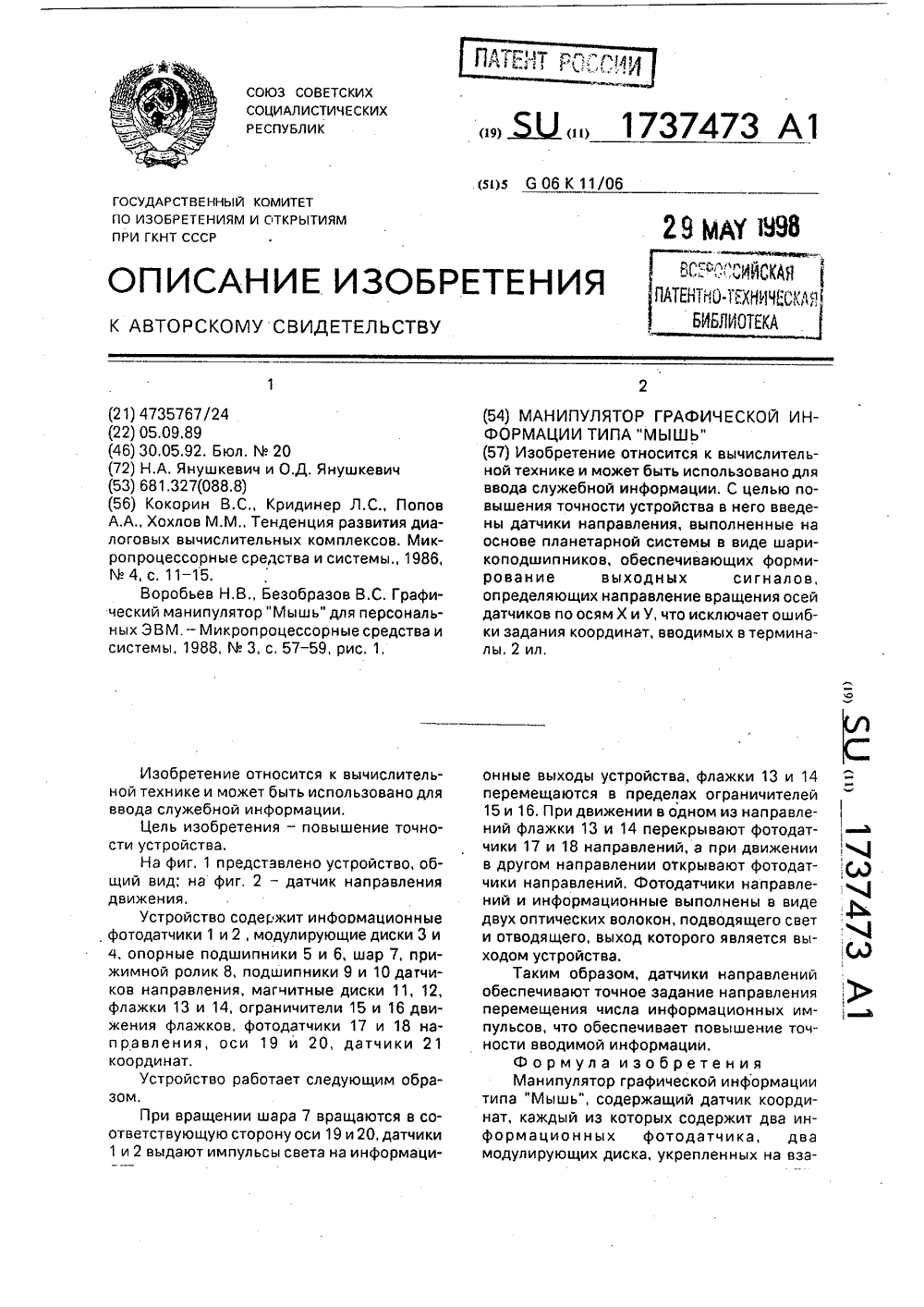

МПК: G06K 11/06

Метки: графической, информации, манипулятор, мышь, типа

...повышения точности устройства в него введены датчики направления, выполненные на основе планетарной системы в виде шарикоподшипников, обеспечивающих формирование выходных сигналов, определяющих направление вращения осей датчиков по осям Х и У, что исключает ошибки задания координат, вводимых в терминалы,2 ил,онные выходы устройства, флажки 13 и 14 перемещаются в пределах ограничителей 15 и 16. При движении в одном из направлений флажки 13 и 14 перекрывают фотодатчики 17 и 18 направлений, а при движении в другом направлении открывают фотодатчики направлений. Фотодатчики направлений и информационные выполнены в виде двух оптических волокон, подводящего свет и отводящего, выход которого является выходом устройства.Таким образом, датчики...

Номер патента: 1737755

Опубликовано: 30.05.1992

Авторы: Алпатов, Либияйнен, Хлудов

МПК: G06K 9/36, H04N 7/18

Метки: изображении, координат, обнаружения, объекта

...(фиг. 9., 3), задающий частоту дискретизации отсчетов входного цифрового видеосигнала А 5, кадровый синхроимпульс А 4 (фиг. 9, д), строчной синхроимпульс. А 8 (фиг, 9, ж) видеосигнала и шестиразрядный сигнал А 14, Эти сигналы управляют счетчиками 23 и 25, формирующими десятиразрядный адресный сигнал А 9 (фиг. 9, р), элементом ИЛИ 27, который формирует нулевой сигнал записи А 10=А 7 ЧА 4 ЧА 8 ЧА 12 (фиг. 9, к), счетчиком 24 и цифровым компаратором 26. Счетчик 24, на счетный вход которого поступает строчной синхроимпульс А 8, а на. вход обнуления сигнал А 15 (фиг. 9, м), и цифровой компаратор 26, сравнивающий цифровые значения сигнала А 13 (фиг, 9, и), снимаемого с выхода счетчика 24,.и сигнала А 14, и редставляющего коэффициент...

Номер патента: 1741161

Опубликовано: 15.06.1992

Автор: Казаков

МПК: G06K 1/02

Метки: перфорирующее

...рычаг жестко закрепленный упругой пластиной на корпусе устройс 1 ва, коротким плечом кинематически связан с пьезоэлектрическим приводом и увеличивает его малые перемещения (порядка 0,01 мм) враз (передаточное число рычага= б - 10), а плоская пружина, установленная одним концом в пазу на конце длинного плеча двуплечего рычага, а другим концом - . в пазу корпуса устройства, имеет в центральной части закрепленный на ней пуансон напротив упора, внешней стороной выгнута в направлении перемещения пуансона и увеличивает перемещение длинного плеча двуплечего рычага в десятки раз (в 50 - 100 раз), что обеспечивает качественную и надежную пробивку отверстия в перфоленте или в перфокарте.Ка чертеже показана конструктивная схема...

Номер патента: 1741162

Опубликовано: 15.06.1992

Авторы: Борисов, Воробьев, Егоров, Журавлев

МПК: G06K 9/00

Метки: распознавания, ситуаций

...6 выделения максимального сигналз.50 Блоки 1 и 2 являются стандартными блоками вычислительной техники, а блоки 3 - 6 в частном случае могут быть выполнены в виде ПЗУ, работающих в режиме считывания,Устройство для распознавания ситуации работает следующим образом,Предполагается. что распознавание ситуации производится по п 1 параметрам, результаты измерений которых по сигналам ГТИ 2 поступают в блок 1 из т многоразрядных сдвиговых регистров, каждый из которых рассчитан на К отсчетов,Таким образом, в блоке 1 в установившемся режиме находится множество отсчетов значений параметров (Яг, 1 = 1, в; 1 = 1, й).Каждый из отсчетов соответствующего параметра находится в нечетком отношении к распознаваемой ситуации, т,е, является возможным...

Номер патента: 1741163

Опубликовано: 15.06.1992

Авторы: Лялин, Муратазин, Соловьев, Шиляев

МПК: G06K 13/28

Метки: лентопротяжный, механизм

...информации в случае, когда отсутствует перекос прижимного ролика 1 по отношению к оси ведущего вала 2 (фиг, 2 а), метки 13 и 14, расположенные на дисках 11 и 12, проходят 15 около преобразователей 9 и 10 сигнала синхронно. В результате отсутствия фазового рассогласования импульсов (фиг, 4 а, б, ) с выходов усилителей-формирователей 15 и 16 импульсов на выходе элемента И 17 им пульса не будет(фиг. 4 в,), вследствие чего выходные элементы И 21 и 22 будут закрыты для прохождения управляющих импульсов от генератора 23 к корректирующим двигателям 6 и 7, В этом случае, когда ось при жимного ролика имеет наклон к оси ведущего вала (фиг, 2 б, в), метки 13 и 14 проходят около преобразователей 9 и 10 несинхронно со сдвигом по фазе, в результате...

Номер патента: 1745141

Опубликовано: 30.06.1992

Автор: Берн

МПК: G03C 11/02, G06K 15/00

Метки: автоматический, аппарат, кинопленке, печатания, печатный, текста

....а следовательно, оба захватывающих шипа 44 захвата, совпадающие с краевыми перфорациями на кинопленке, поднимаются для взаимодействия с кинопленкой при .движении в одном направлении и выводятся иэ зацепления с кинопленкой при движении в другом направлении. Длина хода соответствует ширине четырех перфораций стандартной кинопленки, т.е, ширина одного кадра. Зубчатый ремень отрегулирован так, что печатание производится во время той половины хода, когда кинопленка остается неподвижной, Печатание начинается при выпрямлении коленчатого соединения 34 (фиг.9) с помощью вращающегося магнита 37, На кулачковом диске 45 магнита 37 имеется выемка 46, которая в нерабочем положении взаимодействует с конечным выключателем 47, Вал 29 вращается...

Номер патента: 1746390

Опубликовано: 07.07.1992

Авторы: Красиленко, Лищинская

МПК: G06K 9/00

Метки: изображения, признаков

...фрагментов изображения для каждого разрядадвоичного разложения,Дальнейший процесс вычисления мо ментных признаков сводится к весовому накоплению суммарных интенсивностейфрагментов изображения, эту операциюможно осуществлять в виде суммированиясдвинутых на соответствующее число разрядов значений накапливающих сумматоров 18. Для этого используютсякоммутаторы 19, причем значения нулевыхразрядов кодов, сформулированных в первых накапливающих сумматорах 18, поступают на входы нулевого коммутатора 19,.значения первых разрядов - на вход первого коммутатора 191 и т.п. значения (и)-хразрядов первых накапливающих сумматоров поступают на вход (р).-го коммутатора18.На управляющие входы коммутаторов. 19 одновременно поступает код, сформированный...

Номер патента: 1746391

Опубликовано: 07.07.1992

Автор: Елманов

МПК: G06K 9/36

Метки: выделения, изображений, контуров, объектов

...отсчетов изображения с выхода селектора 3 поступают на соответствующие входы детекторов 4 и 5 вертикального и горизонтального направления и блока 7 дифференцирования. На выходах детекторов 4 и 5 сформируются коды величин Ьу 0-, )-1) и Ьх (1-1, )-.1), которые затем поступают на первый ивторой входы блока 9 определения ориентации, на третий входкоторого поступает значение порога Н с выхода регистра 6, Значения Ьф,)-1) и Ьх 0-1. )-1) с соответствующих входов блока 9 поступает на входы блоко 8 .13 и 14 вычисления1746391 модуля, значение 1 Ьу(1-1,1-1) 1 и 1 Ьх(1-Ц) с выхода. которых поступают на первые входы элементов 15 и 16 сравнения, На вторые входы элементов 15 и 16 сравнения поступает значение Н с третьего входа блока 9...

Номер патента: 1747264

Опубликовано: 15.07.1992

Авторы: Аверкиев, Ляпидевский, Михайлов, Орлов, Покровский, Салахутдинов, Соломонов, Шумков

МПК: B25H 7/00, G06K 1/12

Метки: маркировки

...спектр сцинтилляционных вспышек и получают дополнительный код метки, Радиоак тивные вещества фиксируются на поверхности метки защитным покрытием,Способ осуществляют следующим образом.5 Образующийся на диэлектрическомматериале указанным методом рельефный рисунок имеет самопроизвольно образующуюся и вследствие этого невоспроизводимую уникальную структуру. Поэтому 10 сдублировать. тиражировать полностьюидентичную метку практически невозможно, Однако современная оптическая аппаратура не позволяет получать и сравнивать с эталоном изображение обьемного рисунка во всех подробных деталях, Разрешение аппаратуры накладывает ограничения на минимальные размеры деталей, которые могут быть зарегистрированы. Это, в свою очередь, увеличивает...

Номер патента: 1748161

Опубликовано: 15.07.1992

Авторы: Ермаков, Рухлинский, Ушаков

МПК: G06K 11/06

Метки: графической, информации, считывания

...блока 6 управления, Последний выставляет поочередно на адресные входы аналогового коммутатора 16 адреса, при этом:коммутатор 16 подключает к входу компаратора 13 сигналы, поступающие на информационные входы с усилителей 4 и 5 и избирательного усилителя 10, Компаратор 13 преобразует входной сигнал в прямоугольный, Фронт прямоугольного сигнала, поступающего на вход зэписи регистра 9; производит перезапись текущего значения счетчика 8 в регистр 9. Сигнал с выхода компаратора 13 поступает в блок 6 управления, который при появлении фронта прямоугольного сигнала производит считывание кодов с регистра 9. Коды, считанные с регистра 9, соответствуют сдвигу фаз соответствующих аналоговых сигналов относительно спада прямоугольного сигнала старшего...

Номер патента: 1749900

Опубликовано: 23.07.1992

Авторы: Гавриш, Ширинов

МПК: G06K 9/46

Метки: изображения, объектов, размеров, экстремальных

...ствующие. Двум площадям ы огтраййчвенным(ГБИ). Представим движение апертурй по кривой элсектричыесукого аналога изобраконтуру изображения ипус 1 ь потлярйость женияза время полупериодэ развуертм Суправляющих импульсов на выходах ГБИ в - Момента-исчезхновенния импульса на вйходе"это время такова, что второй ключ 12 и вто ждущего мультйвибратора 9 накапливсэк- рой блок 15 памяти выключены, а первый щие сумматоры 22 и 23 переходят в"режимключ 11 и первый блок 14 памяти включены,. хранения допоявления очеРедного импуль- : .при этом видеосигнал с первого выхода ви-санавцходеждущегомультивибратора 9, Вдеоусилителя 16 через сумматор 13 прохо- течение периода Т присутствием "Лог.1" надит на вторые входы умножителей 2 и 3. В 50 управляющих...

Номер патента: 1751784

Опубликовано: 30.07.1992

Авторы: Батюк, Грицык, Луцык, Паленичка

МПК: G06K 9/00

Метки: изображений

...и соответствует разрядности выдаваемых коэффициентов Ь,Устройство работает следующим образом,В устройстве реализуется алгоритм пространственного сглаживания входного видеосигнала, искаженного аддитивным гауссовым шумом с нулевым средним и дисперсией гг . Результат сглаживания представляется в виде6= 19( В+ Й+ з (где 9(1,- входной сигнал (-й, )-й отсчет);1(, Д - результат адаптивного сглаживания;д(,- локальная оценка значения 9(, , т,е, локальное среднее значение по отсчетам сигнала из симметричной окрестности точки (, Я; г(,- среднее значение по области размерами 3 х 3, для которой дисперсия минимальна, т,е,г 0= 9(ф1= агцще ( бп (,) , 0 ( псо где бп,Ц) - дисперсия (погрешность) кусочно-постоянной апроксимации,выцисленная...

Номер патента: 1751785

Опубликовано: 30.07.1992

Авторы: Килна, Моржин, Султанходжаев, Фаррахов

МПК: G06K 9/38

Метки: видеосигнала, дистанционного, зондирования, объекта, преобразования, пространственного

...в зависимости от направления изменения входного сигнала в моменты пересечения опорных уровней, Импульсы пересечений с положительным знэком производной собираются элементом ИЛИ 5, выходная последовательность импульсов которого формируется формирователем 6 и подается на сумматор 3 напряжений, Импульсы же пересечений с отрицательным знаком производной с выходов формирователей 4 подаются на мультивибраторы 7 и элементы И 9, Выходные импульсы мультивибраторов 7 поступают непосредственно нэ элемент ИЛИ 8, выходной сигнал которого преобразуется формирователем 15 в форму, пригодную для регистрации нэ носителе зэписи, и поступает на сумматор 3 напряжений,Рассмотрим работу устройства в том случае, когда входной видеосигнал пересекает все...

Номер патента: 1751786

Опубликовано: 30.07.1992

Авторы: Ноянов, Черных, Шаханов

МПК: G06F 3/00, G06K 11/00

Метки: вводом, информации, считыванием

...Через интервал времени,ный переход на нулевой адрес равный одному полупериоду частоты, намикропрограммы ПЗУ 28, а в счетчик 27 числа 20 втором выходе ПЗУ 9 устанавливается сигстрок записывается первая "1". Затем начи- нал низкого уровня, транслируемый на входнается цикл вывода из блока 22 графической разрешения считывания блока 3 и суммируинформации для элементов отображения вто- ющий вход счетчика 8, По этой команде сорой строки, который заканчивается повтор- держимое ячеекпамяти блока 3, выбранныхным включением в работу формирователя 29 25 счетчиком 8, выводится на выходные шиныи увеличением на "1" содержимого счетчика и далее на информационные входы контрсл 27. Вывод информации для элементов ото- лера 20, В контроллере.20 первым...

Номер патента: 1751787

Опубликовано: 30.07.1992

Автор: Ефремов

МПК: G06K 11/06

Метки: графической, информации, считывания

...шагом к на доп вской и ирования вк(54) УСТРОЙСТВО ДГРАФИЧЕСКОЙ ИНФО 1751787 Аключ 41 и управляющие сигналы со схемысравнения 39 начинают поступать в блокуправления 10.а наборном поле контактов узла 40набирается код, соответствующий конфигурации вводимой в ЭВМ графической информации (например, плана горных работ),При перемещении визира 19 к первойточке отсчета стальными тросами 23 линейное перемещение преобразуется во вращательное движение барабанов 20 с дисками21, прорези которых попеременно пересекают оптические каналы фотосчитывающихэЛементов 25, на выходах которых появля-.ется последбвательность взаимно смещенных импульсов,На выходах счетчиков 9 появляется посдедовательность импульсов (например, в младшем разряде), соответствующая...
