G06K — Распознавание данных; представление данных; воспроизведение данных; манипулирование носителями информации; носители информации

Номер патента: 1247907

Опубликовано: 30.07.1986

Авторы: Липень, Маньшин, Салогуб, Солодкин, Шайков

МПК: G06K 11/06

Метки: ввода, графической, информации

...Фиг, 2 приведен один из возможных вариантов реализации вычислительного блока, где. показаны элементсвязи с ЭВМ 11, .интерполятор 12,элементы ИЛИ 13,элементы И 14, генераторимпульсов 15 и усилители-формирователи 15.Сигналы приращений координат + хс выходов элементов ИЛИ 13 являютсявыходными сигналами блока 2,по которым осуществляется перемещение каретки по оси Х. Указанные выходы подключены также ко входам реверсивногосчетчика координат Х 17, выходы кодовкоординат которого подключены ковходам узла сопряжения с ЭВМ. Каналд управления по оси У идентичен с описанным и не показан.Устройство работает следующим образом.Излучение съемника информации 7,отражаясь от зеркал 10, достигаетчуьствительных поверхностей фотоприемников 9. Каждая пара...

Номер патента: 1247908

Опубликовано: 30.07.1986

Авторы: Скляров, Шафир

МПК: G06K 15/22

Метки: вывода, графической, информации

...большее приранщение, поступают импульсы с частотои меньше номинальной пропорционально коду этого приращения.Таким образом, шаговые двигатели всевремя работают в оптимальном скоростном 1 О режиме, что позволяет, по сравнению с известными устройствами, повысить скорость нанесения графической информации и исключить неточность нанесения, обусловленную пропуском шагов двигателя при погрешностях в управлении.Режим окончания отработки приращенийзадается сигналами с выходов компараторов 5, на входы которых поступают сигналы с соответствующих регистров 3,4 и делителей 6 частоты. При записи в регистры других приращений процесс отработки их выполняется аналогичным образом.При выходе изображения чертежа за пределы рабочего поля графопостроителя...

Номер патента: 1249487

Опубликовано: 07.08.1986

Авторы: Барашев, Барков, Бобков

МПК: G05B 21/02, G06K 9/36

Метки: весовому, объектов, признаку, селекции

...импульс, соответствующий заднемуФронту импульса датчика 3. Этот импульс инвертируется инвертором 8 ипоступает на нулевой вход триггера5, сбрасывая его в исходное состояие.При этом потенциал на выходе усилителя 14 и ток электромагнита 1уменьшаются. Под действием веса де"тали подвижный сердечник опускаетсяно сила притяжения остается большейвеса детали. Если к сердечнику при 1 О 5 2 О 25 ЗО 35 4 О 4 э тянуто больше одной детали, он выходит из катушки на большую величину, в результате чего сила притяжения деталей уменьшается настолько,что электромагнит не может удерживать ни одной детали, Аналогичное явление происходит при притягиваниидеталей большего веса. Таким образомосуществляется селекция по весу иликоличеству притянутых...

Номер патента: 1249526

Опубликовано: 07.08.1986

Авторы: Батанист, Шубин

МПК: G06F 11/00, G06K 9/20

Метки: графический, дисплей, контролем

...сигналов с распределителя 15производится после подготовки кпередаче очередного кванта информации, т.е. запоминания информациидля него в блоке 12 буфернык регистров.Информация в ЭП 14 может передаваться не только из запоминающегоустройства 11, но и из ПЗУ фрагментов 16, адресные и числовые входыи выходы которого подключены параллельно соответствующим входам и выходам ЗУ 11.В ПЗУ фрагментов 16 хранятся фрагменты контрольного теста. Форматданных в ПЗУ 16 аналогичен форматуданных в ЗУ 11. Однако в связи стем, что некоторые данные контрольимпульсов. ного теста (координаты перЕмещающейся точки, адреса переходов, константы циклов и т.д,) являются переменными, а в ПЗУ изменение данных невозможно, то изменяемые данные хранятся в блоке...

Номер патента: 1249552

Опубликовано: 07.08.1986

Авторы: Борискевич, Ероховец, Козлов, Семенов, Толчин

МПК: G06K 9/00

Метки: изображений

...построчного растрового сканирования и преобразования освещенности растр-элементов каждой строки изображения в электрические сигналы на выходе формирует последовательность видеоимпульсов, содержащую гладкую Фоновую составляющую. Этапоследовательность непосредственно и через группу элементов 2 задержки,5 10 15 20 25 30 35 40 45 где задерживается на (2 К) периодов следования видеоимпульсов, поступает соответственно на первый 20 и второй 21 пороговые элементы, на выходе которых вырабатываются сигналы, определяющие начало и конец обработки видеосигнала строки изображения и отпирающие первый элемент И 22, Сигнал с выхода элемента И 22 поступает на второй вход открытого элемента И 23, выходным сигналом которого разрешается работа триггера 17...

Номер патента: 1250496

Опубликовано: 15.08.1986

Авторы: Коган, Пономаренко, Придубков

МПК: B61L 25/02, G06K 7/08

Метки: информации, колеса, средства, считывания, транспортного

...3 ицпИ( пд лир;113,1 янпи( Вхо ц 6,Ко 1 1, 3;)пр 1;1 р;репо прхоклеписип;1,в .дгчико 4 11 (н)р.1 Глки 12 111 ри пз( лс колес;3 1 с летк;Ми 2 я лдтчики 4 11 происхолиг (6 яружепие мд Ни- пой м Ки. 11 ри атом срд 6 зьпс о.ип и.13(11 к)11, 11(1 рле),а 111 к 1,. 11 д,1 311111.)с 1.(ли рдс т о я 3 ие л(жлл сосе;п 3 ми ко,е( дми рдпспортпно срелсгя мсньпн ллипы окружп(нти колес;1, г при пдезле вт(- ро( ко,п.с; нс 1,1;чик6,ок 2 131(дез си Изл с 6 р(н з 6 у(н )ему р( исру 23. о ол м сии 1 лл и порл 1 а 3 я, сии Гдп на я лдт чик;ми 4 7 с п.роо ко.исд и зписдпи;)я реистр 23, ылд тся ц 6,(ок 2), з ре пе р 23 уст;Идиива( ся в исхолин с(нояне 11 ри прохож, пии рно ксее; рзпспортегор(летя и у истку счигы;пия перий к рольий пы сиги;лы личино 4 7...

Номер патента: 1251131

Опубликовано: 15.08.1986

Авторы: Бецков, Бычковский, Лунев, Мозговой, Хитров

МПК: G06K 7/01

Метки: блок, информации, синхронизации, считывания, текстовой, устройства

...Ужгород, ул. Проектная, 4 тель 13. Занесение информации управляется импульсами из узла 3 управления для задания коэффициента деления делителю 13 частоты с переменным коэффициентом деления. Делитель 13 частоты производит таким образом деление частоты Г на , Импульсы с его выхода следуют с периодом:Т, Т,.Я: - .Предложенный блок синхронизации обеспечивает более точное распределение синхроимпульсов между соседними импульсами маркера строк,Блок синхронизации для устройства считывания текстовой информации, содержащий датчик сигналов маркера, 20 выход кот оро го со един ен с в ходом узла управления, выходы которого подключены к управляющим входам ключей и генератор импульсов, о т - л и ч а ю щ и й с я тем, что, с целью повышения точности...

Номер патента: 1251132

Опубликовано: 15.08.1986

Авторы: Мельников, Раводин

МПК: G06K 9/00

Метки: образов, распознавания

...изображения и эталонного сразу для всех значений аргументов х, у и угла поворота 8Световая картина на экране фото, электрического преобразователя 5, пропорциональная взаимно корреляционной Функции Ф, преобразуется в последовательность электрических сиг налов. Напряжение развертки при считывании световой картины при этом обеспечивается генераторами 6 и 7 напряжения развертки, Выходной сигнал Фотоэлектрического преобразователя 5 поступает в компаратор 11, воздействуя через блок 4 управления на первый блок 2 сравнения, поворачивает последний вокруг оптической оси. В момент достижения сигналом с Фотоэлектрического преобразователя 5 максимального значения компаратор 1 устанавливает на своем выходе положительный уровень напряжения, Выходной...

Номер патента: 1251133

Опубликовано: 15.08.1986

Авторы: Ветерис, Калтанас, Кучинскас, Рагульскис

МПК: G06K 9/36

Метки: объектов, признаков, селекции

...которого поступают уровни опорных напряжений,и на вход дифференцирующего усилителя 13,В зависимости от того, с какимуровнем Опорного напряжения произошло совпадение амплитуды входногоимпульса, компаратор 5 открываеттот из элементов И 7, который соответствует указанному уровню, На другой вход элемента И 7 поступаетимпульс с выхода элемента 12 задержки, на котором выходной импульс элемента ИЛИ 8 задерживается на времяпрохождения импульса формирователя9 через слой прозрачного вещества,и обратно на вход приемного элемента еЗтот импульс с выхода соответствующего элемента И 7 поступает навход ипдн",тсср 3 18, Гпе за.;кгаеттранспорант, проградуировапный взехачсниях чистоты прозрачной поверхностиКро. е тогс ,г.тф 4 и ренцируюпцтй усилитель3...

Номер патента: 1251134

Опубликовано: 15.08.1986

Авторы: Коржик, Фельдман, Фиряго

МПК: G06K 9/74

Метки: образов, распознавания

...коррелятора для распознавания образов проста. Регистраторы 12 и 13 могут быть выполнены в двух вариантах: на основе стандартных фотоприемных матриц или на основе сканирующих телевизионных датчиков. В первом случае обработка корреляционных сигналов осуществляется параллельно, при этом сумматор 16 осуществляет усреднение по координатам корреляционного поля. Во втором случае обработка проводится последовательно и усреднение в сумматоре 16 осуществляется во времени. Вычитатель 14 может быть выполнен по стандартной схеме на определенном усилителе, детектор 15 - на полупроводниковых диодах; сумматор 16 - на полевых транзисторах или интегральных микросхемах,На фиг. 2 приведена возможная схема блока 17 принятия решения. Он состоит из АЦП...

Номер патента: 1251135

Опубликовано: 15.08.1986

Авторы: Жирков, Макашин, Монахов

МПК: G06K 11/00

Метки: изображений, считывания

...16.Функциональная схема блока 8 границаналогична схеме блока 7.Для нормального завершения считывания информации вдоль строки и для удобства дальнейшей обработки размер окнадолжен быть кратен машинному слову.Это достигается блокировкой четырех45 младших разрядов кода конца окна,Счетчик 17 служит для инициализацииобмена с ЭВМ. Переполнение счетчика означает, что 16-разрядное слово данныхсформировано и необходимо организоватьпередачу этого слова в ЭВМ.50тываемого участка растра, о пороге квантования видеосигнала по яркости. В качестве ЭВМ 15 используется универсальная или специализированная вычислительная машина, которая осуществляет управление режимами работы устройства (параметрами вводимого изображения), каталогизацию и хранение...

Номер патента: 1251136

Опубликовано: 15.08.1986

Авторы: Булеев, Жалковский, Мулин

МПК: G06K 11/00

Метки: информации, картографической, считывания

...генератором 1 (фиг. 1). Развертка происходит синхронно и синфазно с током генератора. Когда ток генератора становится равным нулю, сканирующий элемент А занимает положение на оси абсцисс (фиг. 2). Центр круговой локальной развертки принят за центр системы декартовых координат. Сигнал точки К, опознается первой группой элементов И 15 - 18 посредством соответствующей фазы развертки.Фазы соответствуют координатам точки К контура КК и формируются в первой 19 - 22 и третьей 39 - 42 группах триггеров, а в элементах 43 - 46 преобразуются в дискретную форму в виде приращений координат и передаются на запись (выходы 49 - 52), Фазы координат считываются относительно начала той фазы развертки, в которой они опознаны. Фаза координаты, сдвинутая...

Номер патента: 1251137

Опубликовано: 15.08.1986

Автор: Симак

МПК: G06K 11/06

Метки: графической, информации, считывания

...а входы - к выходам умножителей 8, и 8 .Так как элементы матрицы - моделируемые проводимости -- отрицательны, а проводимости резисторов 11 и 12 могут быть только положительными, в интеграторах 5, - 5 могут быть использованы неинвертирующие входы или, как показано на фиг, 1, сигнал на выходе интегратора 5 изображает координату у с обратным знаком.Устройство работает следующим образом.Интеграторы 5, и 5 вместе с инверторами 7, и 7 формируют систему двух симметричных напряжений, изменяющихся во времени ио линейному и квадратичному законам соответственно, Одно из этих напряжений приложено между шинами 3, и Зд высокой электропроводимости и создает в проводящем листе 1 однородное электрическое поле, не зависящее от координаты у,...

Номер патента: 1251138

Опубликовано: 15.08.1986

Авторы: Витолс, Петрушанский, Тесленко, Трукшин

МПК: G06K 19/00

Метки: идентификационная, карта

...электрохимический, при этом в качестве заготовки может быть примененн40фольгированныи диэлектрик. После завершения кодирования формируется заданныйпериметр пластины 6, причем базовые отверстия 10 при вырубке пластины позволяютобеспечить точное расположение (взаимное)кодовых элементов относительно периметра. 45Аналогично производится вырубка заготовок остальных слоев карточки, причем площадь заготовки слоев 1 и 9 поливинилхлорида на 1 О - 15/О больше площади остальныхслоев. Сборка заготовок идентификационной карты осуществляется в пресс-форме,снабженной штифтами, которые входят вбазовые отверстря заготовок и обеспечивают высокую производительность и качествосборки. После сборки производится сваркаидентификационной карты путем...

Номер патента: 1252802

Опубликовано: 23.08.1986

Авторы: Прозоровский, Твердов

МПК: G06K 5/04

Метки: перфорации, шага

...расположенного на одной линии с начальной кодовой комби нацией относительно допусковой зоны блока 3, т,е. можно определять величину суммарного отклонения ве- личины шага перфорации от номинального значения на отрезке перфоленты длиной й шагов путем определения по,ложения начального транспортного . ;отверстия (расположенного на одной линии с начадьной кодовой комбинацией, являющейся точкой отсчета чис ла шагав) относительно допусковой зоны блока 3. Это осуществляется следующим образом, Все матричное лоле блока 3 с помощью дешифратора 8 разделено на три зоны: допусковая 20 эона - шаг перфорации в корме (первая группа Фотоприемников синхроимпульсов), зона, лежащая до допусковой - шаг перфорации меньше нормы (вторая группа Фотоприемников) и...

Номер патента: 1252803

Опубликовано: 23.08.1986

Авторы: Попова, Радкевич

МПК: G06K 11/06

Метки: графической, информации, считывания

...счетчики 21, Количество точек аппроксимации первого участка из блока 2 поступает в регистр 5,Если значения координат большемаксимальных, то на выходе элементаИЛИ 31 появляется сигнал, свидетельствующий о том, что считанная точкане попала в первый участок, Сигнал свыхода блока 12 поступает на управляющие входы элементов И 11 группы,на вторые входы которых поступаетсигнал с прямого выхода триггера 10,разрешая прохождение содержимого регистра 5 в счетчик 9,Таким образом, на вход счетчика 9в параллельном коде поступает число,прибавляемое к содержимому счетчика 9и устанавливающее счетчик 9 адреса вследующее состояние, Следовательно,если считанная точка не принадлежитпервому участку, то устройство переются значения координат минимальной и...

Номер патента: 1254518

Опубликовано: 30.08.1986

Авторы: Лифшиц, Смирнов

МПК: G06K 9/36

Метки: изображения, кодирования

...с выхода реверсивного счетчика 9 поступает на входы элементов И 11-13. На вторые входы этих элементов поступают сигналы с соответствующих разрядов счетчика 15, состояние которого определяется количеством приходящих на его вход счетных импульсов с элемента И 14, На вход, элемента И 14 поступают две последовательности импульсов с двух мультивибраторов 16 и 10, отличающихся на порядок и более. Фактически элемент И 14 является стробирующим устоойством, в котором последовательность импульсов с меньшей частотой стробирует высокочастотную, Из-за того, что мультивибраторы 16 и 10 имеют конечную стабильность, количество импульсов на выходе элемента И 14 меняется, а следовательно, меняется состояние счетчика 15, что приводит к преобразованию...

Номер патента: 1256053

Опубликовано: 07.09.1986

Авторы: Згуровец, Корсунский, Чечко, Яворский

МПК: G06K 9/00

Метки: знак, маркировки

...функцию, установить взаимосвязь характеристик знака (топологии знака, размера базы Т размера наименьшей полосы) с хаИзобретение относится к автоматике и вычислительной технике, а именно к устройсгвам для совмещения изображений.Целью изобретения является повышение достоверности считывания знака.На чертеже изображена конструкция знака для маркировки деталей и соответствующая ему частотно-модулированная косинусоида.Знак для маркировки деталей состо. ит из основания 1 и полос 2 из конт Т(0,5 Т-,Т 20 где и - ближайшее целое четное число, превышающее величину пО )Т"о 1о 4 (Т/д - 1) 2 25 Пространственную частоту ы, определяют по формуле 30 г 11 +и На основании этих параметров определяют нулевые точки частотно-модулированной косинусоиды, по...

Номер патента: 1256054

Опубликовано: 07.09.1986

Авторы: Мазурик, Маслюков

МПК: G06K 9/36

Метки: изображения, селекции, телевизионного, элементов

...5 поступает от источника 1 сигнал синхронизации (ССИ, КСИ), который управляет режимом задания адреса. Код адреса Хсч, Усч формируется в блоке 5 и через мультиплексор 1 подается на адресные входы блока 6. Информация, подающаяся через элемент НЕ 13 на информационный вход блока 6 памяти не влияет на работу устройства, так как сигнал записи отсутствует. В формирователе 7 с помощью двоичных счетчиков 17 и 18, имеющих суммируюНа фиг. 1 представлена структурная схема устройства; на фиг. 2 - З 5схема, поясняющая алгоритм работыустройства,Устройство содержит источник 1видеосигнала, коммутатор 2, сумматор3, блок 4 видеоконтроля, блок 5 фор Омирования разверток, блок 6 памяти,формирователь 7 метки, блок 8 определения направления перемещения...

Номер патента: 1256055

Опубликовано: 07.09.1986

Авторы: Столов, Эльгарт

МПК: G06K 9/36

Метки: информации, поиском

...входящее в него логическое устройство счетчиковоготипа с дешифратором. Сигнал с выхода одновибратора 39 через формирователь 40, необходимый для обеспечения об нуления АЦП, поступает на третий вход (" Пуск" ) АЦП, тем самым разрешая начало преобразования в цифровой код аналогового сигнала, присутствующего на первом входе АЦП. Тактовые импульсы, необходимые для осуществления преобразования, поступают с генератора 31 на тактовый вход АЦП. Одновременно тактовые импульсы через элемент И 42, открытый сигналом триггера 41, "перевернутого" сигналом"Пуск", поступают на выход 47,3 момент окончания преобразованина выходе АЦП 35 вырабатывается сигнал, поступающий через элемент ИЛИ 36 и одновибратор 38 на выход 45 и одновременно на вторые входы...

Номер патента: 1256056

Опубликовано: 07.09.1986

Автор: Шприц

МПК: G01D 15/10, G06K 15/10

Метки: информации, регистрации

...возвращают триггеры в исходное состояние, в точке 22 устанавливаются низкий уровеньнапряжения, ключи 28 и 8 открываются,ключ 7 и все ключи группы 2 закрываются, Протекание тока через РНЭ (и ихнагрев) прекращается и начинаетсяразряд накопительных элементов 2735 по цепи: элемент 26 нагрузки (К )ключ 28 с постоянной времени= К С и заряд накопительногоРэлемента 9 по цепи: элемент 1 О нагрузки (Кю ) - ключ 8 с постоянной 40 времени ь, = КС . При достиженииравенства П = Б вырабатывается сигс инал Вых.ГТВ, после чего устройствоготово к следующему циклу регистрации.1При подаче следующего регистрируемого кода (в примере 10) первыйтриггер ( Т,) устанавливается в еди -ничное состояние, в точке 22 появляется высокий уровень напряжения,ключ...

Номер патента: 1256057

Опубликовано: 07.09.1986

Авторы: Быстров, Гуринович, Ишутинов, Куконин, Тетеркин

МПК: G06K 17/00, G06K 9/36

Метки: информации, микрофильме, поиска

...13.Обращение к отобранным кадраммикрофильма производится по разрешающему сигналу на входе 22 устройства.3 По сигналу "Запись" с входа 20 и разрешающему сигналу на входе 22 записанный в блок 13 адрес через элементы И 11 и элементы ИЛИ 2 переписывается в регистр 3. Затем это чис- О лс сравнивается в блоке 4 с числами,находящимися в регистре 5, которыепоступа 1 от с выхода блока 6 до появления на выходе блока 4 сигнала "Равко, При этом сигнал "Запись с вхо да 20 устройства проходит через коммутатор 15 на реверсивный вход счетчика 16 и уменьшает его содержимоена единицу, Выбор каждого последующего кадра микрофильма осуществляет О ся аналогично.Следует отметить, что сигнал"Бкл 1 очение" с входа 23 устанавливает триггер 18 в состояние,...

Номер патента: 1257674

Опубликовано: 15.09.1986

Авторы: Гафаров, Златкис

МПК: G06K 9/00

Метки: выделения, изображения, контура

...в электрические, При необходимости в составфотоприемных элементов могут входитьтакже усилители и Формирователи электрических сигналов,Позицией 33 обозначена шина установки ячейки 1 в исходное состояние,Выходные шины 34 и 35 подключены соответственно к выходам 36 и 37 эле-ментов И 4 и 5 данной ячейки 1.На фиг. 3 сплошной линией 38 показан контур проекции некоторого объекта на фрагмент матрицы фотоприемныхэлементов 2, а пунктирной линией 39контур иэображения этого объекта, выделяемый предлагаемым устройством,Приэтом окружностями 40 отмеченй фотоприемные элементы матрицы, соответствующие точкам перегиба контура изображения, также выделяемые предлагаемым устройством, А - Фотоприемныйэлемент 2, расположенный вне контураизображения,Работа...

Номер патента: 1257675

Опубликовано: 15.09.1986

Авторы: Кузнецов, Поздеев

МПК: G06K 9/36

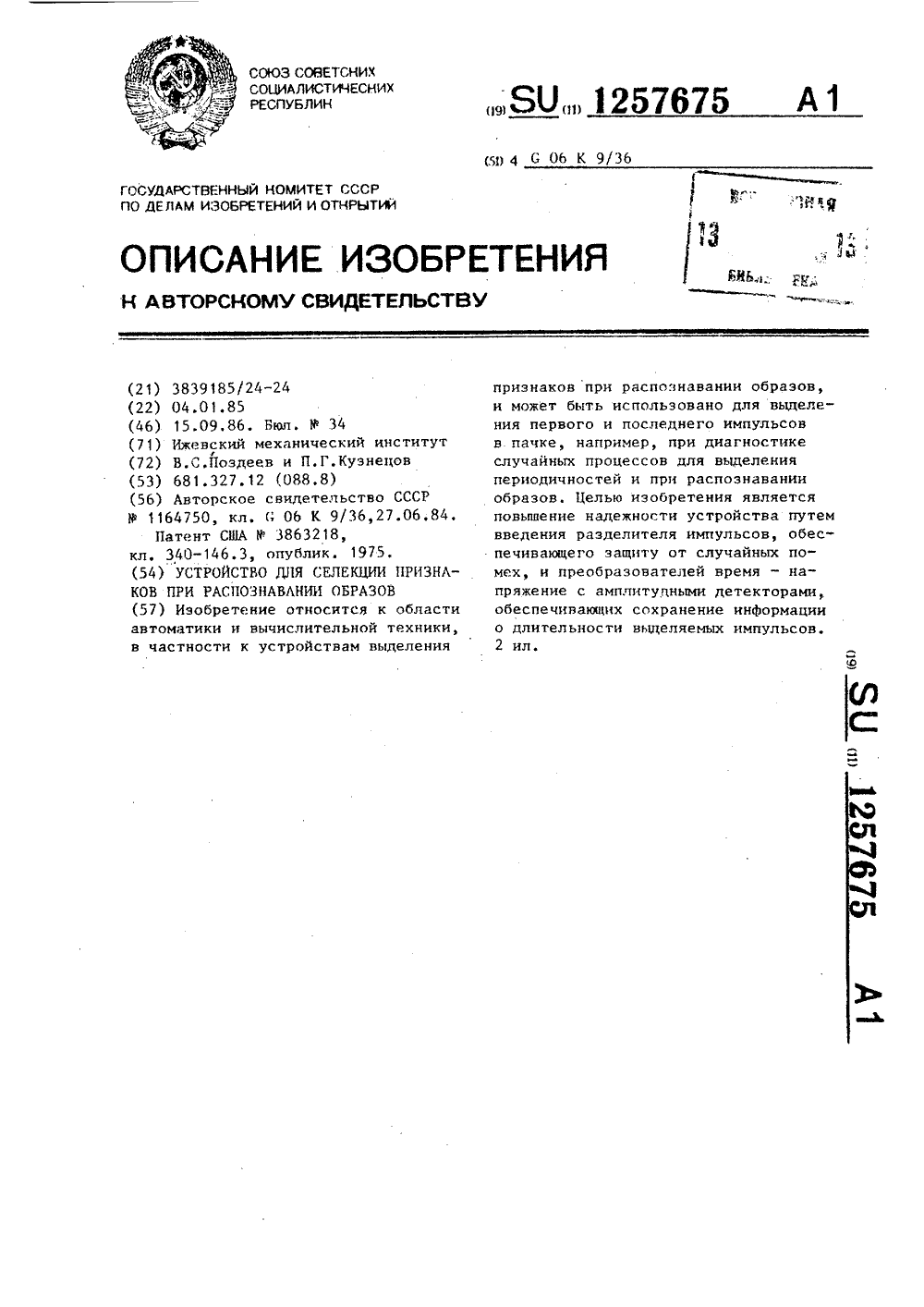

Метки: образов, признаков, распознавании, селекции

...36 и 37 коммутатора 35, Сигнал на выходе элемента И 8 появляется при совпадении разрешающих сигналов, формируемых триггерам19, элементом НЕ 27, и сигнала навыходе элемента И 7, т.е. при поступлении второго импульса пачки,Импульс с выхода элемента И 8 через элемент ИЛИ 11 и элемент 13 задержки поступает на вход элемента И14, с приходом которого преобразователь 17 преобразует напряжение с выхода амплитудного детектора 4 блока2 в импульс, длительность которого10определяется поступившей на его входамплитудой,С приходом импульса на запускающий вход триггера 36, последний изменяет свое состояние на противопо 15ложное, разрешая прохождение первоговыделенного импульса на первый выходустройства (фиг, 2 к). Выделенный импульс, поступая на...

Номер патента: 1257676

Опубликовано: 15.09.1986

Авторы: Нестеренко, Чулков

МПК: G06K 11/00

Метки: графических, изображений, считывания, цветных

...средней частотой, которая пропорциональнавероятности превышения амплитуд шумовых импульсов над уровнями дискриминации, Указанная вероятность подчиняется, как правило, нормальному закону распределения шумовых амплитуд,в соответствии с чем, частота импульсных сигналов на выходе каждогодискриминатора описывается выражениемпульсный сумматор 11 частоты, с выхода которого снимается частотный сигнал, при этом частота этого сигнала соответствует сумме частот на выходах дискриминаторов, Выходной частотный сигнал сумматора 11 (по каждому из каналов) поступает на блок 12 обработки видеоинформации в виде стохастического вычислительного устройства, снабженного опорным генера тором 13 тактовой частоты. В блоке 12 обработки информации с помощью...

Номер патента: 1257697

Опубликовано: 15.09.1986

Автор: Гринберг

МПК: G06K 19/00, G09F 9/46

Метки: информационное, табло

...полкой 8,укрепленной на тягах 9, свободно перемещающихся в отверстиях 10 корпуса 1. В верхней части табло над пластинами 2 установлена направляющая 11 из диамагнитного материала, в которой установлены магнитопроводы 12, размещенные по центру соответствующей вставки 4. Магнитопроводы 12 установлены в направлении, перпендикулярном плос-. кости пластин 2 с шагом, равным расстоянию между пластинами, а каждая пара соседних магнитопроводов 12 смещена друг относительно друга в направлении, параллельном плоскости пластин 2, Аналогичным образом смещены по верхним граням пластин 2 друг .относительно друга пластинки- вставки 4. Размещение магнитопроводов 12 и магнитомягких вставок 4 осуществляют таким образом, чтобы магнитное поле, наведенное...

Номер патента: 1259302

Опубликовано: 23.09.1986

Авторы: Павлов, Цапко

МПК: G06K 11/00

Метки: графической, информации, считывания, трубки, экрана, электронно-лучевой

...триггером 18 таким образом, что на выходе элемента И 16импульс от компаратора 12 появляетсяв первом кадре, а на выходе элементаИ 17 импульс от компаратора 13 - вовтором кадре. Выходные импульсы отэлементов И 16 и 17, поступающие вформирователь 4 видеосигнала, вызывают появление на экране двух вертикальных полос, разнесенных по двумсоседним кадрам, При попадании апертуры светового пера 2 в произвольноеместо любой иэ двух полос селектор3 формирует импульс, поступающий напервые входы элементов И 8. По этомуимпульсу происходит запись текущегосостояния счетчика 6 в регистр 9,которое определяет положение светового пера 2 на экране по вертикали.Одновременно происходит запись сигналов с выходов элементов И 16 и 17в регистр 10,...

Номер патента: 1259303

Опубликовано: 23.09.1986

Авторы: Горбатенко, Местецкий, Шишковский

МПК: G06K 11/06

Метки: графической, информации, считывания

...моменттриггер 5 находился в состояниии"белый", то переключение его в состояние черный" разрешает прохождение импульса с датчика 26 черезэлемент ИЛИ 10 и элемент И 13 навход "-1" реверсивного счетчика 16.Значение счетчика становится равным101. Импульс "Пуск", задержанный элементом 19 задержки, через элементИЛИ 10 и элемент И 13 вычитает еще"-1" из содержимого реверсивногосчетчика 16, и значение его становится равным 100, Таким образом, приизменении цвета с белого на черныйосуществляется поворот вектора движения датчика на +120 . Если послеэтого шага цвет под датчиком не изменяется (т.е. формирователь 1 невырабатывает импульс), на следующемшаге происходит вычитание только одной единицы, и вектор направлениядвижения датчика еще...

Номер патента: 1259304

Опубликовано: 23.09.1986

Авторы: Жохов, Романов

МПК: G06K 15/14

Метки: термопечатающее

...6 и головка 4 осуществляют печать точек вторых элементов информации и т.д, После печати точек последнегоэлемента информации производится. смена информации и формирование интервала между печатаемой информацией.При воздействии на второй вход счетчика 5 сигнала низкого уровня с выхода элемента И 13 счетчик 5 затормаживается и устанавливается в исходное состояние, На его выходе появляется кодовая комбинация, соответствующая началу интервала между печатаемой информацией, и на вход распределителя 8 импульсов поступает частота с выхода генератора 12.С приходом на первый вход счетчика 5 первого импульса, после окончания воздействия с выхода элемента И 13 сигнала низкого уровня начинается счет, При установлении на выходе счетчика 5 кодовой...

Номер патента: 1259305

Опубликовано: 23.09.1986

Авторы: Рухадзе, Черняк

МПК: G06K 17/00, G06K 7/08

Метки: карт, магнитных

...танавливает триггер 29 в единичноеположение, на его единичном выходе появляется сигнал выборки магнитной карты, который передается в блок 1, 1259305что приводит к выдаче следующей карты. Далее повторяется уже описанный порядок работы устройства.При вводе карты с индексом высокой плотности записи происходит счи тывание первой строки, и на втором выходе дешифратора 43 образуется сигнал записи. Наличие этого сигнала на втором входе блока 44 обеспечивает подготовку выдачи информации для записи на карту. Далее в момент прохода начала карты у фотодатчика 30 в блоке 45.формируется импульс начала карты, который устанавливает триггер 32 подготовки записи в единичное положение, вследствие этого открываются элементы И 26. Кроме этого, к блоку 44...
