G06K — Распознавание данных; представление данных; воспроизведение данных; манипулирование носителями информации; носители информации

Номер патента: 486712

Опубликовано: 25.06.1977

Авторы: Зенкин, Мазо, Петров

МПК: G06K 9/00

Метки: образцов, распознавания

...матриц фотоэлементов (типа фотодиодов, фопоприодов, фотосопротивлений) или телевизионной передающей трубками. Выход блока 4 соединен со входом классификатора б, который относит исходное изображение к определенному клариссу изображений.Совокупность блоков: осветитель 1, размножитель 2, олок 3 двумерных фильтров, блок 4 считывания - функционально представляет "сбой анализатор,изображений, Рассмотрим оолее подробно его работу. Оптический размножитель дает столько изображений, идентичных исходному, сколько используется полей анализа, Форма щелей в,диафрагмах и их орнентацяя определяются типом локальных оссбенностей изображения, выделяемых на соответствующих полях. На фиг, 2 показаны примеры типов диафрагм для выделения прямых линий,...

Номер патента: 563681

Опубликовано: 30.06.1977

Авторы: Глущук, Половенко

МПК: G06K 7/14

Метки: считывающее, фотоэлектрическое

...считывающего устройства.Устройство содержит фотодиод 1, катод которого подключен через диод 2 к базе транзистора 3, к первому резистору 4 и стоку по левого транзистора 5, затвор которого соединен с переменным резистором 6, причем последний, а также второй резистор 7 и анод фотоднода 1 соедпнены с минусом источника питания, а исток полевого транзистора 5, вы вод переменного резистора 6, резистор 4 иэмиттер транзистора 3 подключены к плюсу нсточнпка питания.Фотоэлектрическое считывающее устройствоработает следующим образом.25 Прн затемнении фотодиода 1 его темновойток протекает через резистор 4 и переход сток - исток полевого транзистора 5. Сопротивление резистора 4 заведомо выбирается болыннм, при этом транзистор 3 закрыт.33...

Номер патента: 564646

Опубликовано: 05.07.1977

Автор: Черепаха

МПК: G06K 9/00

Метки: классификатор, сигналов, электрических

...инвариант.ной заданным деформациям анализируемогосигнала.Эта цель достигается тем, что в предложенный классификатор электрическихсигналов введен катодный преобразовательоптического изобрамяяия; установленныймежду объективами и подключенный к бло ку задания программы.На чертеже представлена блок=схемаклассификатора электрических сигналов.Классификатор электрических сигналовсодержит ЭЛТ 1, катодный преобразовательоптического изображения 2, транспарант 3интегрирующую линзу 4 и приемник излучения 5, соединенный с импульсным детектором 6. Объективы 7 и 8 связывают преобразователь 2 с ЭЛТ 1 и транспарантом 3,К блоку задания программы 9 подключеныЗЛТ 1 и преобразователь 2 К блокуразвертки 10 подклюЧена ЭЛТ 1,Классификатор работает...

Номер патента: 566256

Опубликовано: 25.07.1977

Авторы: Боярченков, Дорфман, Энтин

МПК: G06K 9/00

Метки: изображений, распознавания

...в состояние "1, вследствие воздействия света на фотоввод. После снятия изображения в .остоянии ф 1": остаются тебистабильные ячейки,.у которых действуетцетть положительной обратной связи, Любаяфотоприемная ячейка, находящаяся в состоянии "1, у которой имеются хотя быдва соседних алемента в атом состоянии,остается в нем,Действительно, если на двух соседнихвходах логического элемента 4 имеетсявысокйй уровень, тогда и на выходе 5 логического алемента 4 также появится вы"ЛПИ Заказ 2435/34 Подписно Проектная, 4 сокий уровень вместе с высокими уровнямя на-выходе 2 фотоприемной ячейки 1, а также на входе 3 (сброса),Если же элемент расположен на конце незамкнутой линяя контура, то у него будет только одна соседняя ячейка в состоя нии 1....

Номер патента: 566257

Опубликовано: 25.07.1977

Авторы: Палем, Шприц

МПК: G06K 15/14

Метки: термопечатающее

...тока 2 и через коммутатор 3 - на термопечатающие элементы 4, определяемые регистрируемым кодом. Сигнал с выхода формирователя подается на один из входовблока сравнения 5, на второй вход котооо566257 щрЯорующид импульс Составитель Г. Силин Техред 3, ф нта Корректор А, Гриценко тор Е, Гон э 2435/34 Тираж 818ЦНИИПИ Гссударственного комитепо делам иэ113035, росии Ж, Рауш илиал ППП Патентф, г. Ужгород, ул Проектная, 4 го одновременно подается через термокомпенсируюший элемент 6 входной стробируюший импульс, амплитуда которого на входе блока сравнения 5 зависит от величины сопротивления элемента 6, которое уменьшается с ростом температуры подложки термопечатающих элементов. Поэтому с повышением температуры амплитуда напряжения...

Номер патента: 568061

Опубликовано: 05.08.1977

Автор: Зибинь

МПК: G06K 9/00

Метки: распознавания, сигналов

...импульс проходит через. линию задерж ки 2. На усйлитель б,. а третий импульс по-:ступает на инвертор 4 беэ временнойзадержкеви, Таким образом, начальные импульсы вгруппах задерживаются во времени на числотактов квантования, соответствующее порядковому номеру импульса в группе, с тем чтобы на сумматоры 9 и 10 все импульсы груп.ф 5пы поступалиодновременно. ,Амплитуды импулв",ов с выходов усилителей 5 и 6 складываются в сумматоре 9, ирезультирующий импульс поступает на сумма-.ф тор 10, в котором его амплитуда складыва,ется с инвертированной амплитудой импульса,поступающего с выхода инвертора 4.Коэффициенты усиления усилителей 5 н 6могут измежться с помощью управляющихнапряжений У и О, поступающи 452 упР фна усилители с выходов...

Номер патента: 568062

Опубликовано: 05.08.1977

Авторы: Алексеев, Басов, Жевелев, Леонович, Сабаев

МПК: G06K 11/00

Метки: графической, информации, считывания

...дискриминации, можно определить, .находится съемник 2 в рабочей или нерабочейоблети.,Пля этого в состав устройства введен блок 6 градиентной дискриминации. Ванализаторе разности 9 анализируется разность между сигналом от первой катушки индуктивности и сигналом от второй катушкииндуктивности съемника координат 2, Выходанатизатора разности 9 подключен ко входуформирователя 10 знака разности,по сигналу на выходе которого можно судить о знаке разности .между сигналами от первой ивторой катушками индуктивности съемникакоординат 2,Если сигнал от первой катушки индуктивности превышает сигнал от второй катушки,то в блок .19 управления от формирователя10 знаке. разности поступает сигнал о необходимости возбуждения следующей шины сдальнейшим...

Номер патента: 568399

Опубликовано: 05.08.1977

Авторы: Маршал, Мелвин

МПК: G06K 9/00

Метки: образов, распознавания

...работает следующим образом.Блок сканирования 1 под управлением блока 4 осуществляет сканирование объекта, подлежащего распознаванию. На выходе блока 1 формируются аналоговые сигналы, амплитуды которых пропорциональны оптич кой плотности сканируемого .объекта.После преобразования в двоичный код :в блоке 2 эти сигналы поступают в регистр .сдвига 3, где формируется двоичный аналог сканируемого изображения, так называемое двоичное поле объекта.Детектор изображ ний 5 производит подсчет появления признаков и расчет частей изображения.Счетчики 6, входы которых подключены к различным выходам регистра сдвига 3, подсчитывают число появлений двух точек- признаков, которые имели место на двоичном поле объекта. Счетчик 7,подсчитывает число...

Номер патента: 568955

Опубликовано: 15.08.1977

Авторы: Заблоцкий, Карабан, Каталас, Семенов

МПК: G06K 11/00

Метки: ввода, вывода, графической, информации

...непосредственное управление процессом проектирования.Привод чертежного стола б управляется блоком 7. С помощью блока 8 измеряются координаты стола, которые псступают в блок сопряжения 1. Блок 9 предназначен для защиты зон вывода .на чертежном столе,.Схема переключения 12 блока 11 предназначена для подключения тактирующих генераторов в зависимости от режимов работы к импульсным входам интерполятора и блока 5.Чертежный рычаг 17 блока 15 предназна цен для быстрого и грубого перемещения визира в любую точку стола конструирования или экрана, а дискретный задатчик 1 б предназначен для точного управления перемещением визира.Схема управления отклонением луча 19 блока 18 предназначена для перемещения луча по электронному экрану. Она...

Номер патента: 568957

Опубликовано: 15.08.1977

Авторы: Паценкер, Хильченко

МПК: G06K 15/22

Метки: информации, магнитном, носителе, регистрации

...которого соединены со входамп многоканального блока запис 5.Информационные выходы многоканально- зО го блока воспроизведения б соединены со входами соответствующего канала мажоритар ного регистра 4, а управляющие выходы - со входами синхрогенератора 7, выход которого соединен с одним входом распределителя 3, другой вход которого соединен с генератором тактовых импульсов 8.Устройство работает следующим образом.В режиме записи информация с входного регистра 1 поступает на многоканальный преобразователь 2. По первому импульсу с ГТИ 3 на выходе первого, канала преобразователя 2 появляется информация, соответствующая (1+а)-ому разряду входного регистра 1, на выходе второго канала - (1+2 а)-ому разряду входного регистра 1, а на выходе 1-го...

Номер патента: 352568

Опубликовано: 25.08.1977

Авторы: Куликова, Павлов

МПК: G06K 9/00

Метки: расчесывающее

...поверхност. Это достигаетсятем, что в корпусе по дуге ограждения размещены цилиндрические полости, оси которыхИпараллельны образующей чешущей поверхности, при этом разводка между гарщтурой расчесывающего органа ы корпусом всередине интервала между полостями составляетт О, 5-1 мм, 20На чертеже схематично представленырабочие органы расчесываюшего устройства,Устройство содержит расчесывяющй орган 1, помещенный в корпусе 2. Волокнистая масса вычесывается из продукта 3 М в.зоне чесания 4 и транспортируется сопутствующим вращению воздушным потока в зону 5 увеличенной разводки между гарнигурой и поверхностью огражденя 6, Увеличение разводки способствует снятиюзуба гарнитуры волокон и замедлению их скорости. В теле ограждения имеются...

Номер патента: 570907

Опубликовано: 30.08.1977

Автор: Фомин

МПК: G06K 15/02

Метки: информации, регистрации

...управления посылает в регистр 2 сигнал разрешения записи адреса датчика 1 в регистр 2 и происходит запись этого адреса.Выбор датчиков 5 (типа считывателя с перфокарт, жетонов и т. п.) осуществляют путем нажатия соответствующей кнопки мгновенного действия в дополнительном блоке б кнопочных переключателей, По сигналу с выхода блока б происходит запись адреса датчика 5 в регистр 2 адресов датчиков в том же порядке, как и для датчиков 1.После выбора датчика блок 3 подает управляющий сигнал, по которому блок 7 опроса датчиков вырабатывает сигнал Вызов датчика, поступающий на вход того из датчиков 1 (или 5), адрес которого записан в данный момент в регистре 2. По сигналу Вызов датчика датчик 1 (или 5) передает один символ информации в буферный...

Номер патента: 571206

Опубликовано: 30.08.1977

Автор: Эдвард

МПК: G06K 17/00

Метки: копирования

...заряда, остающегося там, подготавливая барабан для другого цикла. Листовой материал подается блоком 2 подачи автоматически или вручную,Блок подачи содержит раму 21, поддерживающую три лотка 22 - 24, каждый из которых содержит пачку листов и регулируется для размера листа,Листы по очереди подаются из пачек в лотках на блок 13 перемещения листа, который транспор. тирует его мимо блока воспроизведения информации, где на листах получается постоянная копия. Через блок 13 проходит непрерывный цепной транспортер 25, который несет один или более узлов 26 захвата переднего края листового мате. риала в пути между передней приемной направляю. щей 27 и задним приводным механизмом в блоке 4 выдачи для доставки в лоток 5 копии.Узел 26...

Номер патента: 571820

Опубликовано: 05.09.1977

Авторы: Каширин, Коркунов, Огурцовский

МПК: G06K 11/00

Метки: геометрических, изображений, параметров

...23 конца объектов.На первой строке видеоимпульсы предыдущей строки отсутствуют, При этом формируется сигнал начала,объекта 53, которыйпоступает на вход элемента 18 задержки я 4время, равное периоду строки,На второй строке атот сигнал (импульс22 управления) поступает на вход, распреде571851 цью элемента 27 запрета вывод иэ блока 5 памяти, С приходом первого, задержанного на строку виде оимпупьсв изображения объекта 53 коммутатор 7 разрешает запись в первую ячейку памяти блока 5, в в блоке 2 измерения измеряетсягеометрический параметр, например длительность видеоимпульсв в схеме измерения площади, По заднему фронту,видеоимпульсов (по концу хорды) разрешается перенос информации из блока 2 измерения через вентили 4 в первую ячейку памяти...

Номер патента: 572817

Опубликовано: 15.09.1977

Авторы: Зубик, Тужиков, Федотов, Шишкин

МПК: G06K 7/10

Метки: информации, объекта, подвижного, считывания

...поля антенны 1, а блок питания 10 выпрямляет напряжение, фильтрует и стабилизирует его. Полученное напряжение питает все блоки той части устройства, которая располагается на подвижном объекте,Сигнал с приемной антенны 11 поступает в блок кодирования 12 и в умножители частоты 13 и 15. Первый умножитель частоты из сигнала частоты генератора формирует информационный сигнал, второй умножитель частоты формирует сигнал синхронизации. Частоты информационного и синхронизирующего сигналов различны, например, первый умножитель частоты умножает частоту генератора на три, а второй умножитель частоты - соответственно на четыре. Блок кодирования 12 состоит из распределителя импульсов и шифратора (постоянного запоминающего блока с механической...

Номер патента: 572818

Опубликовано: 15.09.1977

Авторы: Близникас, Жилинскас

МПК: G06K 11/00

Метки: графической, информации, считывания

...3 появляются электрические сигналы, которые после усиления поступают на триггеры 4, где запоминаются на время цикла опроса. В это же время триггеры 4 неосвещенных фотоприемников 2 блоков 1 из-за,непоявлепия на их выходах электрического сигнала, остаются во ввемявсего цикла опроса в положении О. Это обуславливает открытие схем 7 первого логическото блока 6, подключенных между последним освещенным блоком 1 и следующим за ним неосвещенным блоком, а тем самым и получение с помощью блока 8 преобразования кода порядкового номера последнего освещенного блока 1.Во время опроса неосвещенных фотоприемников 2 последнето освещенного блока 1 изза непоявления на выходе этого блока электрического сигнала создаются условия для открытия подключенной...

Номер патента: 575664

Опубликовано: 05.10.1977

Авторы: Замора, Осыка, Смердов

МПК: G06K 11/00

Метки: анализа, графической, информации

...изобретения - цовыш.цие надежцости устройства,Поставленная цель достигается тем, чтосветоооптический узел со шелевой диафрагмойвыполнен в виде гибкого стекловолоконногосветовода, причем носитель графической ицфорлыции размещается лежду осветителеми входным торцом световопя, а развертыватошпй диск - между выходным торцом световода и ФЭУ. Световод представляет собой гибкий стекловолоконный жгут с когерентным расположением волокон, входнойи выходной торцы которого повторяют ф)рмушелвой диафрагмы светооптического узла,Гибкий световод позволяет передавать изображение считываемои строки.носителя графической информации в любом направлении.Голобцое выполнение светооптического узла,а также взаимное расположение осветителя,носителя графической...

Номер патента: 377826

Опубликовано: 05.10.1977

Автор: Горбушин

МПК: G06K 9/62, G06T 7/00

Метки: образов, распознавания

...осуществляется на туннельных диодах ТД и ТД 2 которые с помощью резисторов Й 0 Я и Р, Р настроены в ждуший режим и при поступлении сигнала переходят в 40 возбужденное состояние. Наличие контура, образованного вторичной обмоткой трансформатора Тр Р,2 С и Тр Р, С, позволяет получить регулируемые длительности серии импульсов, которые через эмиттерные пов торители на транзисторах Ти Т передаютвЩ 9 ся в блоки 7 контроля призйаков энергии излучения, Длительности серии импульсов настраиваются в зависимости от величины т энергии излучателей, например, для большей 50 из двух энергий формируется более короткая серия импульсов, которая ( , через цепочку. С поступает на пересчетную схему натуннельных диодах ТЙ 4, ТД, и ТДи транзисторах Т 2 и...

Номер патента: 576577

Опубликовано: 15.10.1977

Авторы: Мильнер, Ростовцев, Рудой, Ярмош

МПК: G06K 7/14

Метки: информации, перфоленты, считывания

...5, второй вход которого подключен кединичному выходу триггера 6, единичныйвыход которого непосредственно и его нулс 15 вой вход через инвертор 7 подключен к анодусинхронизирующего фотоприемника 8, соединенного с блоком питания 4.Устройство для считывания информации сперфоленты работает следующим образом,20 При поступлении стартового сигнала отЭВМ или устройства управления формируется сигнал перемещения ленты, одновременнос которым формируется сигнал, открывающий второй ключ 3, через который устанав 25 ливается в нулевое состояние регистр 2. Припрохождении чсрсз синхроотверстие перфоленты светового потока на синхронизирующий фотоприемник 8, на выходе его формируется сигнал, устанавливающий в единичное30 состояние триггер 6, при этом...

Номер патента: 576578

Опубликовано: 15.10.1977

Автор: Безменов

МПК: G06K 15/22

Метки: регистрирующее, струйное

...давление в канале 22, в результате чего жидкость из замкнутого сливного резервуара 6 поступает по линии перекачки 8 в замкнутый напорный резервуар 2; при этом клапан 27 закрыт, так как отсутствует давление в выходном канале 24 триггера 10. При заполнении замкнутого напорного резервуара 2 жидкостью повышается давление воздуха в верхней части последнего, и при увеличении давления до значения, определяемого давлением настройки задатчика 17, создается давление на выходе 19 элемента сравнения 12, и триггер 10 переключается в состояние, при котором создается давление в канале 24, открывающее клапан 27, что обеспечивает сток неиспользованной для записи жидкости 5 по линии слива 4 в замкнутый сливной резервуар 6. При истечении струи жидкости 28...

Номер патента: 577547

Опубликовано: 25.10.1977

Автор: Груздев

МПК: G06K 15/06

Метки: печатающее

...подключенный к блоку приводных элементов 12.Сложность этих устройств обусловлена ца личием источника постоянного напряжения и необходимостью наличия блока накопительных конденсаторов, подключенного к блоку приводных элементов лля того, чтобы обеспечить необходимую мощность электрического тока для20 одновременного срабатывания всех электромагнитов.Целью изобретении является упрощение пе. чатающего устройства.Достигается это тем, что печатающее устройство солержит источник переменного на 2юченный к блоку электромагравления.иведена блок-схема печатаю577547 Формула изобретения рректор й. Меньннф Подпнсноов СССР по делам изобретении н открытии113035, Москва, Ж, Раукнскан наб., д. илнал ППП Патент, г. Ужгород, ул, Проекгнан, 4 нуля сигналы от...

Номер патента: 580566

Опубликовано: 15.11.1977

Авторы: Григорьев, Исаев, Кононенко, Маркова, Машехин, Потапова

МПК: G06K 11/00

Метки: датчик, координатный

...Зеркальный световод 7 изготавливают монолитным 30 или сборным (см. фиг. 2). Форма поперечного5 10 15 20 25 30 35 40 сечения паза может быть П-образной, полукруглой и т. п,Изображения источника 2 проецируются конденсорными системами 4 с соответствующими зеркалами 3 через прозрачные диски 10 в плоскость штрихов круговой шкалы 1, каждое в свою дорожку. Если эти изображения не перекрыты штрихами круговой подсветки, свет проходит через световоды 5. Свет, вышедший из световода 5, захватывается следующим световодом 5 и направляется через светофильтр 8 на фотоприемник 9. Свет из концов световодов 6, находящихся внутри зеркальных световодов 7, отражаясь от зеркальных стенок, доходит до световодов 5, по которым он попадает через светофильтры 8...

Номер патента: 580567

Опубликовано: 15.11.1977

Автор: Петров

МПК: G06K 15/12

Метки: выбора, изображения, символа

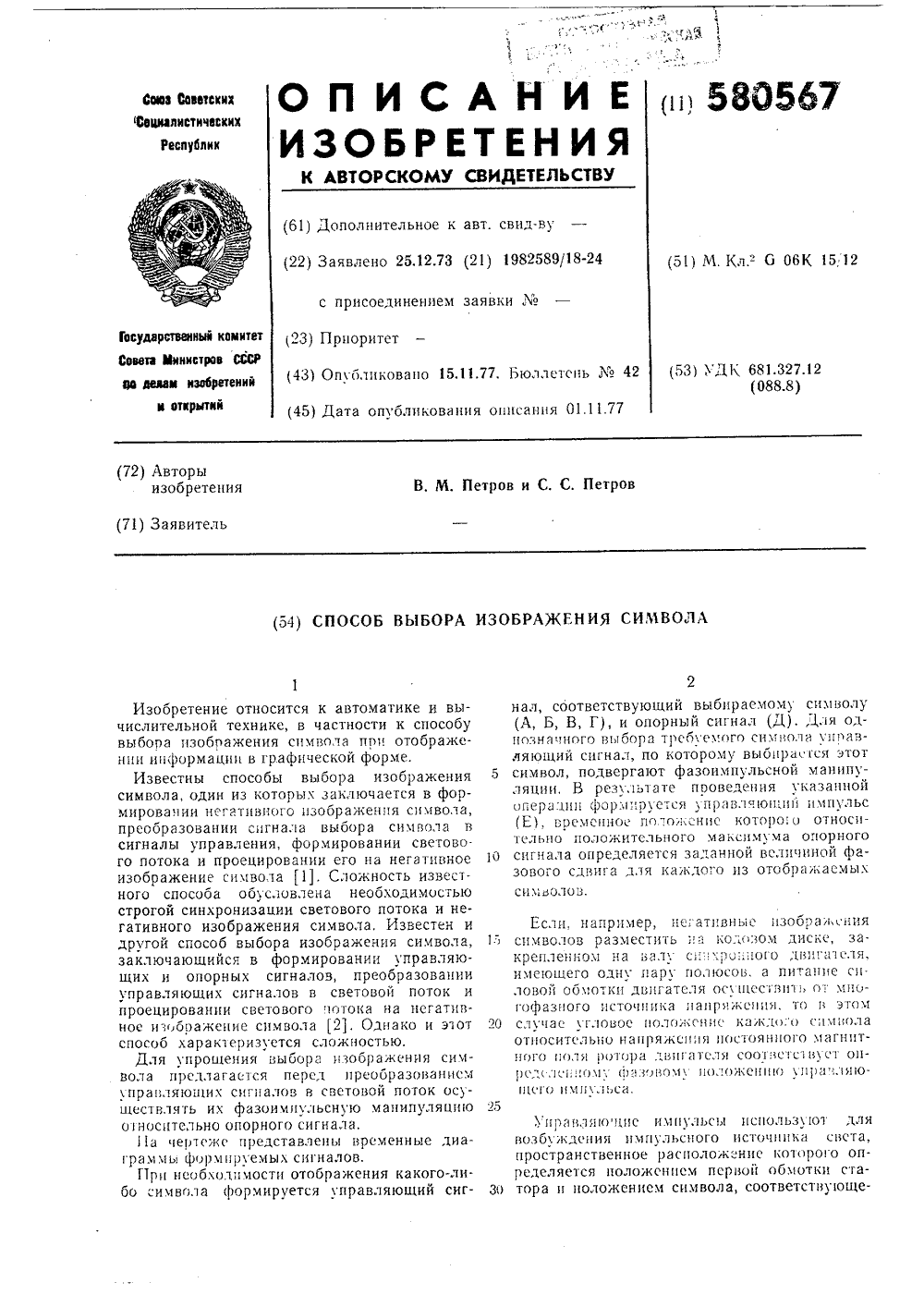

...поток и проецировании светового Отока на негативное изображение символа 121. Однако и эзот способ характеризуется сложностью.Для упрощения выбора изображения символа предлагасзся перед преобразованием працляО 1 цих сигналов в световой поток осуществлять их фазоимцульсную манипуляцию оносцтельно опорного сигнала,а чертеже представлены врсменные диаграммь формируемых сигналов.Г 1 рц необходимости отображения какого-либо символа формируется управляющий сигнал, соответствующий выбираемому символу (Л, Б, В, Г), и опорный сигнал (Д). Для одцозцачного вьбора трсбуемого символа управляющий сигнал, по которому выбцрас ся этот символ, подвергают фазоимпульсной манипуляции, В резусьз ате проведения указанной Огерадцц фортцруется упрвгяОц 1 ц...

Номер патента: 581476

Опубликовано: 25.11.1977

Авторы: Мильнер, Рудой, Свойский, Ярмош

МПК: G06K 7/14

Метки: информации, перфоленты, считывания

...сигналы управления с внешнего управляющегоустройства, которые вызывают включениешагового электродвигателя 8 и задают направление вращения его вала. бПо атим сигналам коммутатор 7 формируетопределенную последовательность импульсов,соответствующую заданному направлениювращения. С выходов коммутатора 7 импульсы поступают на входы формиромтелей 6,с выходов которых импульсы данной последовательности с нормированными параметрами подают на фазные обмотки шаговогоэлектродвигателя 8,1 Для трехфазного шагового электродвигателя см, фиг, Ц используется трехтактнаясистема работы, которой соответствует временная диаграмма импульсов на фазныхобмотках шагового электродвигателя см.фиг. 2) для одного иэ направлений вращения.,2 ОВследствие индуктивности...

Номер патента: 581478

Опубликовано: 25.11.1977

Авторы: Безменов, Залманзон

МПК: G06K 15/22

Метки: пневматических, регистрации, сигналов

...в сливной рвссивер 5.; Оставшиеся частицы жидкости образуют однородные капли, используемые для записи.Регистрируемые пневматические импульсыпоступают в. канал управления отклонениемструи жидкости. При единичном значениирегистрируемого сигнала вся жидкость,втеквквиая нз напорного резервуара 1, нап.рввляется в сливной рвссиввр 5, При нулевом значении регистрируемого сигнала формируемые капли попадают на диаграммнуюленту, и производится звписс сигнала.При данной схема регистрация дискретных 5сигналов расчленение струи жидкости на кали осуществляется с целью уменьшения раохода жидкости нв запись. Необходимая величина этого расхода устанавливается путемизменения скважности импульсов, формируе 56мых пневматическим генератором колебаний...

Номер патента: 582517

Опубликовано: 30.11.1977

Автор: Крайзман

МПК: G06K 1/18

Метки: информации, перезаписи

...10 памяти, выходы блока 10 - и блоку 8 регист.рации и к схеме 11 сравнения, а схема сравнения - к блоку 9 памяти, соединенному с ЗО выходом ключа 13, входы которого связаныс преобразователем 4 угол в напряжен и О.Оком 5 счтыва 5. 1)лок 1 (тывап 5 соединен с приводом 7, преобразователем 4 угол - напряжение и логическим элементом И 12, который подключен к схеме 11 сравнения и блоку 5 считывания.Работает устройство следующим образом.При перезаписи информации приводом 3 непрерывно перемещается диаграмма параметра Л и по какдой метке параметра производится старт-стопная протяжка диаграммы глубин Й приводом 7. Таким образом последовательно сопоставляется информация о скважинных параметрах и глубине на ка)кдом уровне дискретизации по...

Номер патента: 582518

Опубликовано: 30.11.1977

Авторы: Бакутис, Валацка, Леонас, Патеюнас, Скробот, Шприц

МПК: G06K 7/14

Метки: информации, перфокарт, считывания

...к источнику 2 питания и оптическисвязанный через призматический световод 3,отражатель 4, рассеиватель 5 света, апертур 10 ные пластины б, 7 с блоком 8 фотоприемников. Перфокарта 9 устанавливается междуапертурными пластинами б, 7.Работает устройство следующим образом,При включении источника 2 питания вклю 15 чается осветитель 1 и световые лучи распространяются по призматическому световоду 3,гретерпевая многократное отражение как ототражателя 4, так и от плоскости, соприкасающейся с рассеивателем 5 света, до тех пор,пока угол падения световых лучей на этуплоскость не достигает определенного критического значения и лучи под определеннымуглом выходят из призматического световода3. Рассеиватель 5 рассеивает световые лучи,образуя...

Номер патента: 582519

Опубликовано: 30.11.1977

Автор: Каширин

МПК: G06K 11/00

Метки: объектов, счета, числа

...4 Определения начала разветвлеп 1 контура обьекта, блок 5 определения конца контуров объектов, счетчик Ь, 11 ри этом блок 5 определения конца ко 1 туров объектов выполнен в виде последовательно соединенных селектора и узла управления.Работает устройство следующим образом.Двухуровневые видеоимпульсы с выходадатчика 1 видеосигнала подаются непосредсгвепно, а также через блок 2 задержки на входы блоков 3 и 4. Блок 3, анализируя хорды контуров на соседних строках, выделяет ситуации конец ветви или выпуклости в тот момент времени, когда на текущей строке нет хорды изображения, а хорда предыдущей строки закончилась, Блок 4 выделяет начало разветвления контура объекта как первую сверху хорду в обратном изображении, т, е, для впадин...

Номер патента: 583459

Опубликовано: 05.12.1977

Автор: Черепаха

МПК: G06K 9/00

Метки: изобрвжений, распознавания, фигур

...7, вфокапьной плоскости которого размещенычетыре приемника 8, 9, 10, 11 излучения,С выходов приемников 8 и д сигналы по,ступают на горизонтально отклоняющую систему 12 катодного преобразователя 1 оптического изображения, а с выходов приемников 10 и 11 сигналы поступают на вертикально втклоняюшую систему 13 преобразователя 1,Для реализации предложенного способа с помошью такого устройства необходимо, 40 во-первых, установить тест-объект формируюший на входном окне преобразователя 1 распределение облученности, описываемое дву мерной выпуклой центральносимметричной функцией, так,чтобы на выходе приемника 5 5 излучения получить сигнал, экстремальный по величине, Во вторых установить приемники 8 и 9 излучения на одной горизонтали,...

Номер патента: 585507

Опубликовано: 25.12.1977

Авторы: Искандаров, Косин, Турченев, Чистов

МПК: G06K 15/14

Метки: информации, регистрации

...1, подключенный через первый дешифратор 2 к коммутатору 3, соединенному со счетчиком 4, который подключен х умножигелю частоты 5, соециненному с датчиком 6 скорости перемешения бумаги, связанным с механизмом 7 транспортировки бумаги, Устройство содержитгвюке блок пвмяги 8, подключенный к первому ре 1 исгру 9, соециненному с вторым цешифрвгором 10, который через вгорой регисгр 11 подключен к блоку памаги 8,. выход которого соецинен с первым цешифра. гором 2, подключенным к вхоцу первого регисгра 9.Усгройсгво цпя регисграции информации рабогаег слецукхцим образом.1 ОИнформация, подлежащая регистрации, поступает через коммутатор 3 в первый регистр 9 и через второй дешифратор 10 во второй регистр 11, из которых переписывается в блок....
