Номер патента: 1357986

Опубликовано: 07.12.1987

Авторы: Грудин, Найденко, Остудин, Рыбкин, Трубачев, Шилкин

МПК: G06K 11/06

Метки: графической, информации, координат, считывания, съемник, устройства

...в устройствах считывания графической ин; формации,Цель изобретения - повышение разрешающей способности при считыванииграфической информации.На фиг,1 представлена конструкциясъемника, разрез, на фиг.2 - схемарасположения датчиков ускорения съемника координат.Съемник координат (фиг.1) содержит корпус 1, наконечник 2 конической формы, пишущий элемент 3, датчики .4 ускорения, выполненные в видеплоских пьезоэлектрических пластин,датчик 5 давления, закрепленные напьезоэлектрических пластинах б инерционные элементы 7, фиксирующие плоские пружины 8 и выводы 9, соединенные с датчиками 4 и 5. Коническийнаконечник 2 соединен с корпусом 1съемника через резьбовое соединение10. Разъем 11 обеспечивает возможность поворота наконечника 2 относительно...

Номер патента: 1357987

Опубликовано: 07.12.1987

Авторы: Вайсман, Джагупов, Штейнберг

МПК: G06K 11/06

Метки: графической, информации, считывания

...периода тактовой частоты, т.е, времени действия тактового импульса или его отсутствия. В случае поступления фронта входного импульса в момент действия тактового импульса в единичное состояние устанавливается триггер 27, разрешая установку в единичное состояние триггера 28 в момент действия Фронта тактового имульса. Формируемый на выходе триггера 28 потенциал логической "1" поступает на дополнительный выход Формирователя 11 и на вход вто 874рого элемента 31 задержки. После завершения Формирования импульса черезвремя, определяемое импульсным элементом 31 задержки, на выходе последнего появляется импульс, длительностькоторого достаточна для обнулениятриггера 28.В случае поступления фронта входного импульса в момент действия паузы тактовых...

Номер патента: 1359788

Опубликовано: 15.12.1987

Авторы: Гладков, Кашин, Павлов

МПК: G06K 9/36

Метки: изображений, контуров, объектов, распознавания

...и разрешает считывание данных из последнего, а также из блока 10 памяти, где является внутренним сигналом.Начинается пятый этап работы уст-,40 ройства, Считывание из обоих блоков 4 и 10 памяти производится синхронно. Процесс вычисления плотностей вероятностей появления корректирующих элементов проводится одновремен но со считыванием сигналов от элементов контуров изображений объектов и фона из первого 4 и из второго 10 блоков памяти. Вычисление вероятностей появления корректирующих элемен 1 тов ведется при каждом положениианализирующей апертуры 8 х 8 элементов и начинается каждый раз по сигналу, приходящему на третий вход блока 3, на первый и второй входы которого проходят величины суммарных сигналов от элементов контуров...

Номер патента: 1361589

Опубликовано: 23.12.1987

Авторы: Гараев, Кузнецов, Лялин, Поздеев

МПК: G06K 9/00

Метки: образов, распознавания

...3 памяти. При опросе всех датчиков по всем частотным диапазонам импульсом переполнения с второго счетчика 27 триггер 36 устанавливается в исходное состояние. При этом устройство переходит в режим сравнения полученных данных с данными, хранящимися во втором блоке 4 памяти. При этом разрешающие потенциалы, поступающие на элемент И 37, открывают его и разрешают работу генератора 43. Кроме того, разрешающий потенциал спервого выхода блока 7 управления переводит первый 3 и второй 4 блоки памяти в режим считывания и одновре 61589вменно с этим запрещается установкатриггера 23 в единичное состояниепутем подачи положительного уровня 5на инверсный вход установки его вноль с первого выхода блока 7 управления. Импульсы с генератора 43, поступая на...

Номер патента: 1361590

Опубликовано: 23.12.1987

Авторы: Ефимов, Поваляев

МПК: G06K 9/36

Метки: изображений, поворота

...изображения одинаковы.Таким образом, при подаче восьми импульсов опорной серии П каждый фрагмент изображения, расположенный налюбой окружности, делаетодну шестуючасть полного оборота.На восьмом импульсе первый счетчик 2 переполняется, переходит внулевое состояние и выдает импульсв блок 1 управления, откуда в счетчик 2 продолжают поступать импульсыопорной серии, вызывающие продолжение поворота изображения, Импульсыпереполнения подсчитываются в блоке1 управления и после прихода шестого импульса, когда изображение сделает полный поворот, выдача импульсов опорной серии П прекращается иработа устройства заканчивается.Блок 1 управления работает следующим образом.Импульс "Пуск" подается на установочный вход второго счетчика 21...

Номер патента: 1361591

Опубликовано: 23.12.1987

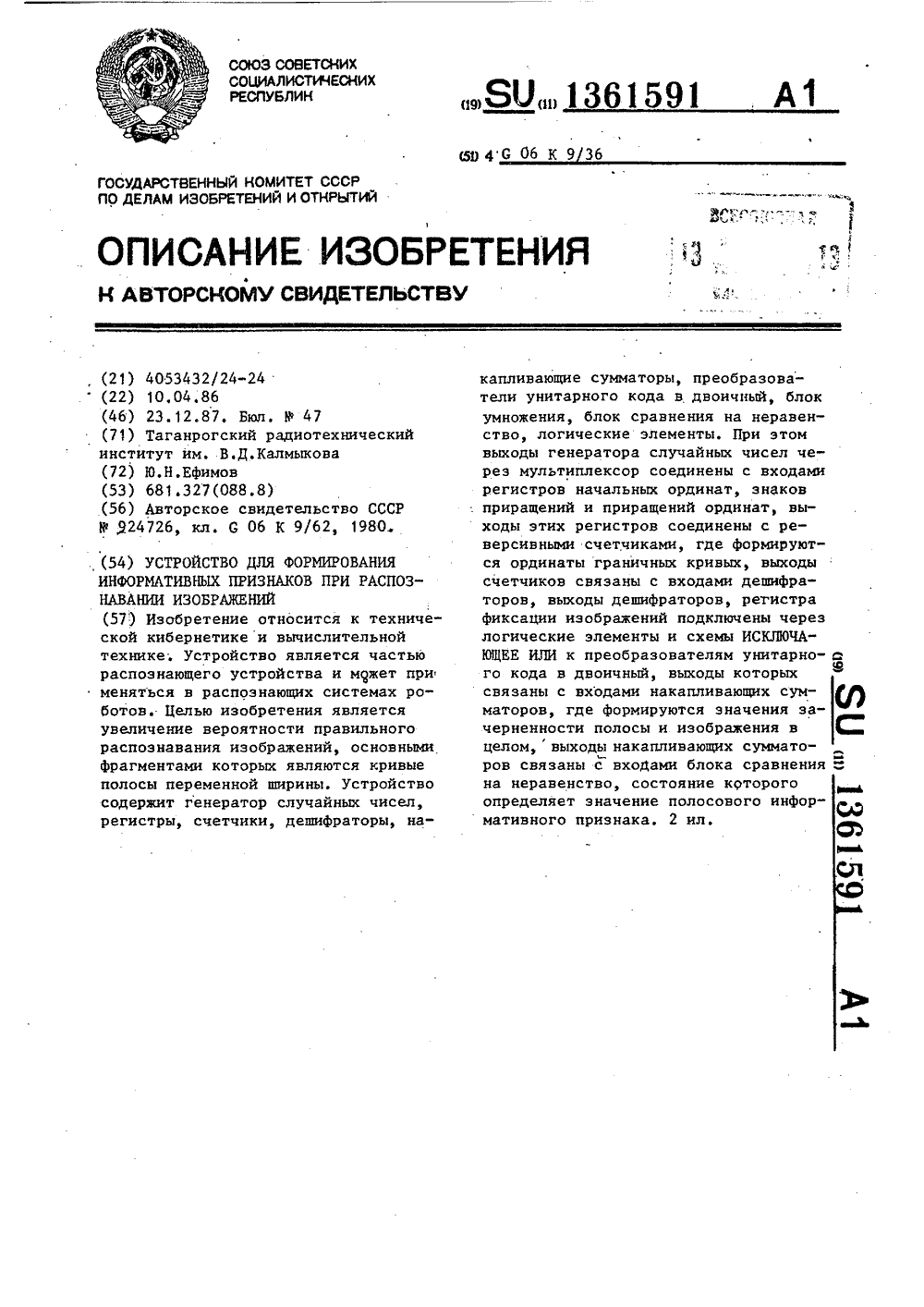

Автор: Ефимов

МПК: G06K 9/36

Метки: изображений, информативных, признаков, распознавании, формирования

...Следовательно, по мере подачи импульсов "Сдв." и "Сдв"." в устройстве отрабатываются две кривые линии: текущие абсциссы этих кривых,соответствуют номеру столбца изображдния, переместившемуся в крайний левый столбец регистра 1, код ординаты первой кривой содержится в первом реверсивном счетчике 7, код ординаты второй кривой содержится во втором реверсивном счетчике 13, Эти кривые являются граничными кривыми некоторой полосы.Дешифраторы 8 и 14 расшифровывают содержимое счетчиков 7 и 13, при этом возбуждаются те шины дешифраторов, номера которых соответствуют текущим ординатам. При возбуждении определенной выходной шины дешифратора 8 возбужденными оказываются выход соответствующего элемента ИЛИ блока 9 и выходы всех последующих...

Номер патента: 1361592

Опубликовано: 23.12.1987

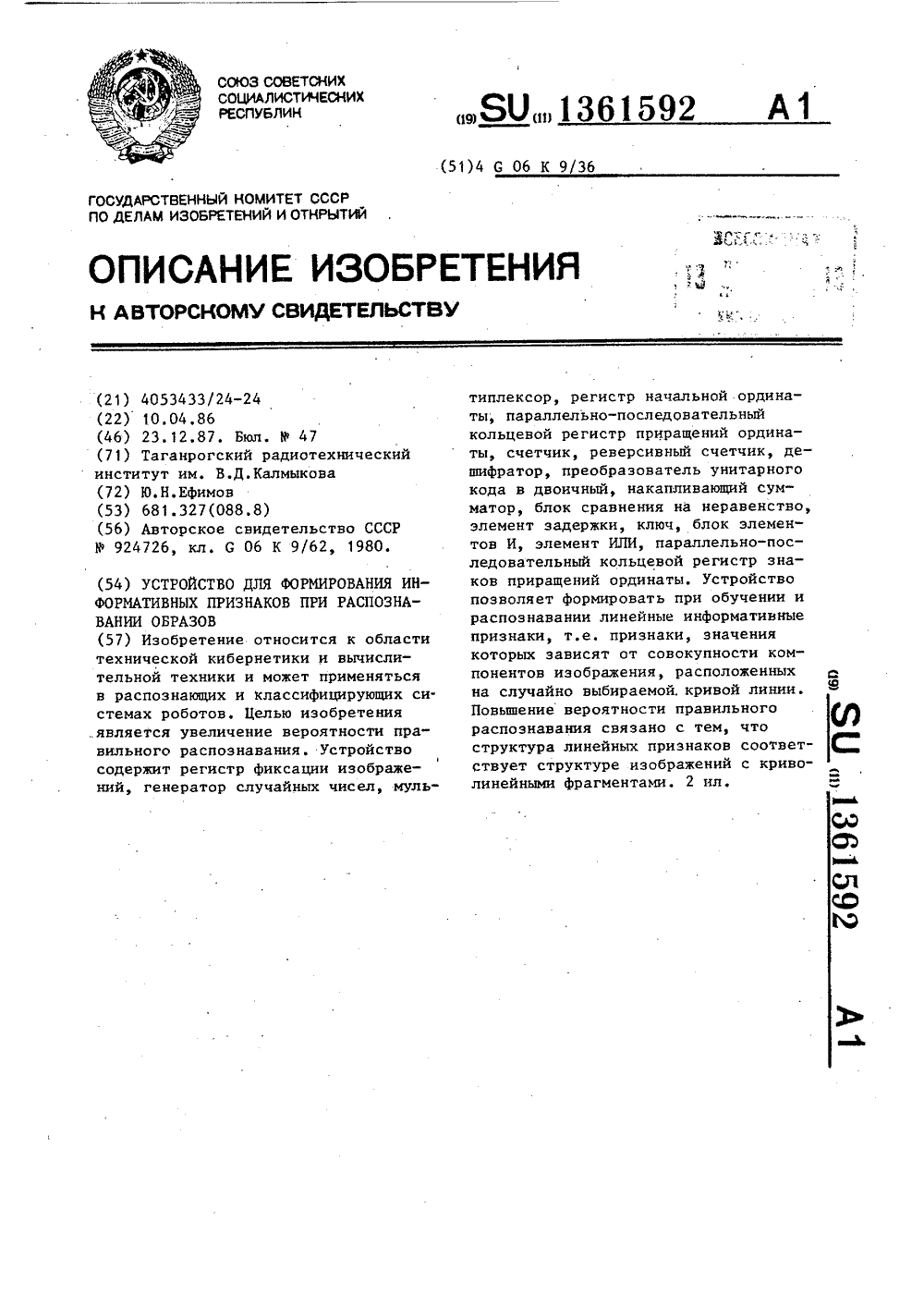

Автор: Ефимов

МПК: G06K 9/36

Метки: информативных, образов, признаков, распознавании, формирования

...При каждом сдвигев регистре 5 выталкиваемый разряд,т.е. знак приращений ординаты очередного участка, перезаписывается втриггеры режима реверсивного счетчика 8,Таким образом, на каждом участкеш,гкривой линии длиной-приращения1 кординаты, поступающие в реверсивныйсчетчик 8 из регистра 6, складываютсяили вычитаются в зависимости от знака, переданного из регистра 5, такчто в реверсивном счетчике 8 формиру 40 ется код текущей ординаты.Дешифратор 9 расшифровывает содержимое реверсивного счетчика 8 .и открывает элемент И блока 15 элементовИ, связанный со строкой, номер кото 45 рой соответствует текущей ординате.Таким образом, при подаче импульсов."Сдв" и Сдв ", на выходе элементаИЛИ 16 последовательно появляютсякомпоненты иэображения,...

Номер патента: 1361593

Опубликовано: 23.12.1987

Авторы: Горохов, Перфильев

МПК: G06K 11/00

Метки: ввода, изображений

...или меньше, на его выходе устанавливается соответственно уровень "1" или "0". Этот сигнал управляет интегратором 11.Интегратор 11 производит плановую перестройку преобразователя напряжения на более высокое напряжение.Коэффициент усиления ФЭП возрастает, на выходе усилителя 5 видеосигнал более высокого уровня.АЦП 6 по очередному импульсу "Запуск АЦП" вновь преобразует амплитуду видеосигнала, снимаемого с эталонной бумаги, в код и записывает в регистр 7, В блоке 8 сравнения происходит сравнение полученного кода с кодом задатчика 9 кода эталона.Если этот код меньше кода задатчика 9, то на выходе блока 8 сравнения остается уровень 0, что соответствует включению интегратора 11. Напряжение на выходе интегратора 11 продолжает увеличиваться,...

Номер патента: 1361594

Опубликовано: 23.12.1987

Автор: Шахнович

МПК: G01D 9/10, G06K 15/00

Метки: информации, многоканальный, носителе, регистрации, самописец, электрочувствительном

...Пластина 13, держатель 15 с каналом 16 и штуцерами 17 могут бытьвыполнены в виде одной детали: пластины сложной конфигурации. Неподвижные концы 9 электродов 5 прижаты кстанине 1 планкой 18 с элементами 19уплотнения, Для исключения возможности замыкания между собой концов 9электродов 5 каждый из них помещенв паз 20 накладки 21, жестко соеди-. ненной со станиной 1. На последней может быть установлен пакет (регулировочных) пластинок 22, например Г- образного сечения (фиг. 3), а канал или каналы 23 для подачи. воздуха образованы между ними.Многоканальный самописец работает следующим образом.В зависимости от необходимого контактного давления, соответствующего требуемому качеству записи на выбранном носителе 6 информации, регулируется вылет...

Номер патента: 1363272

Опубликовано: 30.12.1987

Автор: Абасов

МПК: G06K 7/08

Метки: жетонов, идентификации, магнитных

...1 О появляются в произвольной момент времени из -за неопределенного начального положения же т он а 1 9 и вала электродвигателя 4 . Дотех пор , пока электродви гат ель ненабрал номинальную скорость вращения,служе бный импульс через формирователь9 не проходит , так как его амплитудаеще невелика, а запись в регистре непроисходит , Запись в ре гистр 1 2 происходит, начиная с момента поступле ния на его сдвиговый вход синхроимпульсов из умножителя 11 частоты и до момента приема очередного синхронизирующего импульса счетчиком 13, который своим выходным сигналом с выхода запрещает запись в регистр 12 и сбрасывает триггер 8, что вызывает останов электродвигателя 4. Одновременно этот сигнал управляет компаратором 14, который...

Номер патента: 1363273

Опубликовано: 30.12.1987

Авторы: Голубенко, Гомон, Косинов, Куценко

МПК: G06K 9/00

Метки: звуковых, распознавания, сигналов

...колебания исследуемогозвукового сигнала. Создаваемое электромагнитным преобразователем переменное магнитное поле заставляет вибрировать покрытие слоем магнитомягкогоматериала свободные концы соответствующих волокон волоконного светопровода собственные частоты колебанийкоторых совпадают со спектральными. составляющими подводимого к электромагнитному преобразователю электри ческого сигнала. При этом, колеблются только свободные концы световодоврезонаторов, а весь волоконный светопровод остается неподвижным. За счетэтого устраняются колебания всего волоконного светопровода относительноисточника света и фотомасок 5 и 6,63273 2 мерность освещения торцов световодов резонаторов, не нарушается центровки волоконного светопровода и фотомасок 5 5 и...

Номер патента: 1363274

Опубликовано: 30.12.1987

Авторы: Буч, Рузгас

МПК: G06K 9/46

Метки: изображений, контурных, площади

...Триггер 4 формирует в каждой строке растра хорды изображения объекта - стробирующие сигналы, открывающие элемент И 6, черезкоторый на счетный вход счетчика 7проходят импульсы генератора 5. Число этих импульсов за один кадр пропорционально измеряемой площади изображения объекта,Сигналы, поступающие на счетныйвход триггера 4, формируются следующим образом. Для удобства сопоставления временных диаграмм контурнаялиния дана над каждой из шести строк,которые она занимает, а участки кон 63274 45 50 55 5 10 15 20 21 30 турной линии, приходящиеся на соответствующую строку телевизионноорастра, выделены в вице темных элементов, С выхода г енератора 3 сиг налконтурной линии изображения объекта(фиг. 2 а) поступает на цепочку элементов 8, 9 и 10...

Номер патента: 1363275

Опубликовано: 30.12.1987

Авторы: Архипов, Ермолаев, Кавешников, Кравец, Кумиров

МПК: G06K 9/62

Метки: информации, распознавания

...нахождения анализируемогосигнала выше нижнего порогового уровня (Б), На выходе первого элемента И появляется последовательност;импульсов, длительность которых пропорциональна времени нахождения исследуемого шумового сигнала в пределах амплитудного уровня, образованного верхним и нижним пороговыми значениями,Таким образом, элементы 2, 3 и 5совместно с блоком 4 адаптации позволяют осуществлять нелинейное преобразование входного сигнала в соответствии с выражениемИ)=Х Ф(Х)где Х - входной шумовой сигнал,У(С) - выходной сигнал,Ф(Х) = 1 нри Н. ХЖ - опера -тор нелинейного преобразования;О - в остальных случаяхи формировать признаковое описаниеанализируемого сигнала на основе еговремени нахождения в пределах заданного...

Номер патента: 1363276

Опубликовано: 30.12.1987

Автор: Зимбровский

МПК: G06K 15/00

Метки: изображения, носителе, регистрации, светочувствительном

...записи информации.На чертеже изображено устройстводля регистрации изображения на светочувствительном носителе,аксонометрия.Устройство содержит панель, выполненную в виде пространственногостержневого каркаса 1, состоящегоиз соединенных односторонними шарнирами 2 вертикальных 3 и горизонтальных 4 стержней, образующих своимпересечением ячейки, в которых закреплены трубки (не показаны) с установленными в них точечными источниками 5 света. Объектив выполнен в видефотообъектива. 6, установленного в защитном плоском экране 7, закрепленном 26на опоре 8 с возможностью его перемещения в пространстве по шести степе-,ням свободы (д Х, ЛУ; Л 2; дЧ; Л ЧЧ ), со светочувствительным носителем 9, который расположен на валах10, один из которых соединен с...

Номер патента: 1367023

Опубликовано: 15.01.1988

Авторы: Кожемяко, Колесницкий, Красиленко, Кузьмин, Михальниченко

МПК: G06K 9/00

Метки: изображений, преобразований

...близко к уровню напряжениялогической единицы, то это означает,что под напряжением находится лишьтретье плечо В-триггера, состоящееиз фотоприемника 10 и светоизлучателя 13. Пусть в исходном состоянии втриггер записан нулевой логическийсигнал, т.е. светоизлучатель 13 неизлучает свет, а 11 и 12 не могутизлучать, так как с них снято напряжение,При появлении единичного оптического сигнала на Д-входе 6 сопротивление фотоприемника 8 становится малым (световым)и с появлением нулевого потенциала на входе 14 светоизлучатель 11 оказывается под напряженнем +Е ц, и начинает излучать свет,который, поступая на фотоприемник 8,фиксирует его возбужденное состояние, а поступая на фотоприемник 9, уменьшает его сопротивление. Нулевой сигнал на третьем...

Номер патента: 1367871

Опубликовано: 15.01.1988

Авторы: Херберт, Юрген

МПК: G06K 5/00, G06K 7/14

Метки: объектов, оптического

...элемента.Устройство содержит диффузный источник 1 света, фотоприемник, выполненный в виде солнечного элемента 2,перед которым расположена теневаямаска 3 с отверстием 4. Перед источником 1 расположена диафрагма 5 сапертурой 6, Контролируемые объекты7 располагаются на направляющей 8,Площадь солнечного элемента 2 больше 25площади контролируемых объектов 7.Элементы 2 устанавливаются на опорной пластине 9, прижатой пружинами10 к направляющей 8. Апертура 6 диафрагмы 5 соответствует контуру конт Оролируемых объектов 7.Для того, чтобы контролироватьсразу несколько объектов, используютнабор источников 1 света, установленных в держателе 11, и берут соответствующее им количество солнечных эле 35ментов 2. На чертеже также показанкорпус 12.Вместо...

Номер патента: 1368900

Опубликовано: 23.01.1988

Автор: Ульянов

МПК: G06K 9/00

Метки: выделения, образов, признаков, распознавании

...элементов И 7 и 8 поступает сигнал, представляющий собой импульсы сигнала изображения, заполненные сигналами тактовой частоты, причем на вход одного из элементов 12 и 13 поступает сигнал, соответствующий "черному" в изображении, а на вход другого - сигнал, соответствующий "белому" в изображении, На выходах четвертого и пятого элементов И 12 и 13 формируются стробированные зонным временным интервалом импульсы "черного" и "белого", заполненные сигналами тактовой частоты, которыепоступают на входы счетчиков 14 и 15. Содержимое одного из счетчиков при этом пропорционально площади черного на изображении в пределах зонного временного интервала, содержимое другого счетчика пропорционально площади "белого" в пределах зонного временного...

Номер патента: 1368901

Опубликовано: 23.01.1988

Авторы: Легоньков, Оборин, Савостьянов

МПК: G06K 11/00

Метки: графической, информации, считывания

...50 кого отклонения сканируемого луча впределах линии сканирования по координате х) и перемещения носителяизображения, установленного в кассете 1, с помощью привода 2 (по координате у). Положение сканирующего луча на линии сканирования непрерывноконтролируется угловым интерферометром 11 с помощью уголковых отражателей 9 и 10. Выходной сигнал (ИНТ)является синусоидальным сигналом,один период которого соответствуетповороту сканирующего зеркала на определенный угол. формирование синхроимпульсов, сопровождающих считываемую информацию,осуществляет Формирователь 18 сиихроимпульсов (Фиг.3). Пусть сканирующее пятно перемещается в фокальной плоскости Фокусирующего объектива 12 в сторону первогофотодатчика 16. При пересечении световым пятном...

Номер патента: 1372342

Опубликовано: 07.02.1988

Авторы: Гуляев, Керемжанов

МПК: G06K 9/48

Метки: изображений, моделирования, объектов, оценки, связности, статистических

...фотоэлектронным преобразователем 1, амплитудным дискриминатором 3 и блоком 4 регистрации.Для обеспечения управления по выходу 5.2 синхрогенератор подключенк мультивибратору, формирующему потенциал уровня селекции амплитудного дискриминатора 3.Устройство, реализующее предложенный способ, работает следующим образом,В момент С, начала рабочего цикла Т, получив по входу 5,4 блока управления запускающий сигнал ( например, от фотодатчика появления объекта в поле обзора и разрешения однократного сч.;т.дания его оптическогоизображения), блок 5 управления повыходу 51 сигналом разрешения(фиг,2) по входу 1,3 фотоэлектронного преобразователя позволяет считы"вать уже преобразованный электрический рельеф исходного изображения по"ля физических...

Номер патента: 1372343

Опубликовано: 07.02.1988

Авторы: Мухарский, Хациревич, Якушев

МПК: G06K 11/06

Метки: графической, информации, считывания

...Выходные импульсы воэбудиншихся одновибраторов проходят через соответствующие открытые элементы группы элементов И 57 и поступают на единичные установочные входы соответствующих триггеров регистра 22 триггеров, Необходимо отметить, что импульсы с выходов дискриминаторов 21 и одновибраторов 56 поступают на входы элементов И 57 и в случае, когда опрашивались шины, находившиеся справа от катушки съем ника 19. Однако эти импульсы не поступают на входы триггеров регистра 22, так как закрыты элементы И 57 выходным запрещающим (иизким) потенциалом элемента И 54, 45 вибратора 55, т,е. время задержки одновибраторон 56 меньше времени задержки однонибратора 55 (одновибратор55 обеспечивает время, необходимое для формирования кода промежуточного...

Номер патента: 1374260

Опубликовано: 15.02.1988

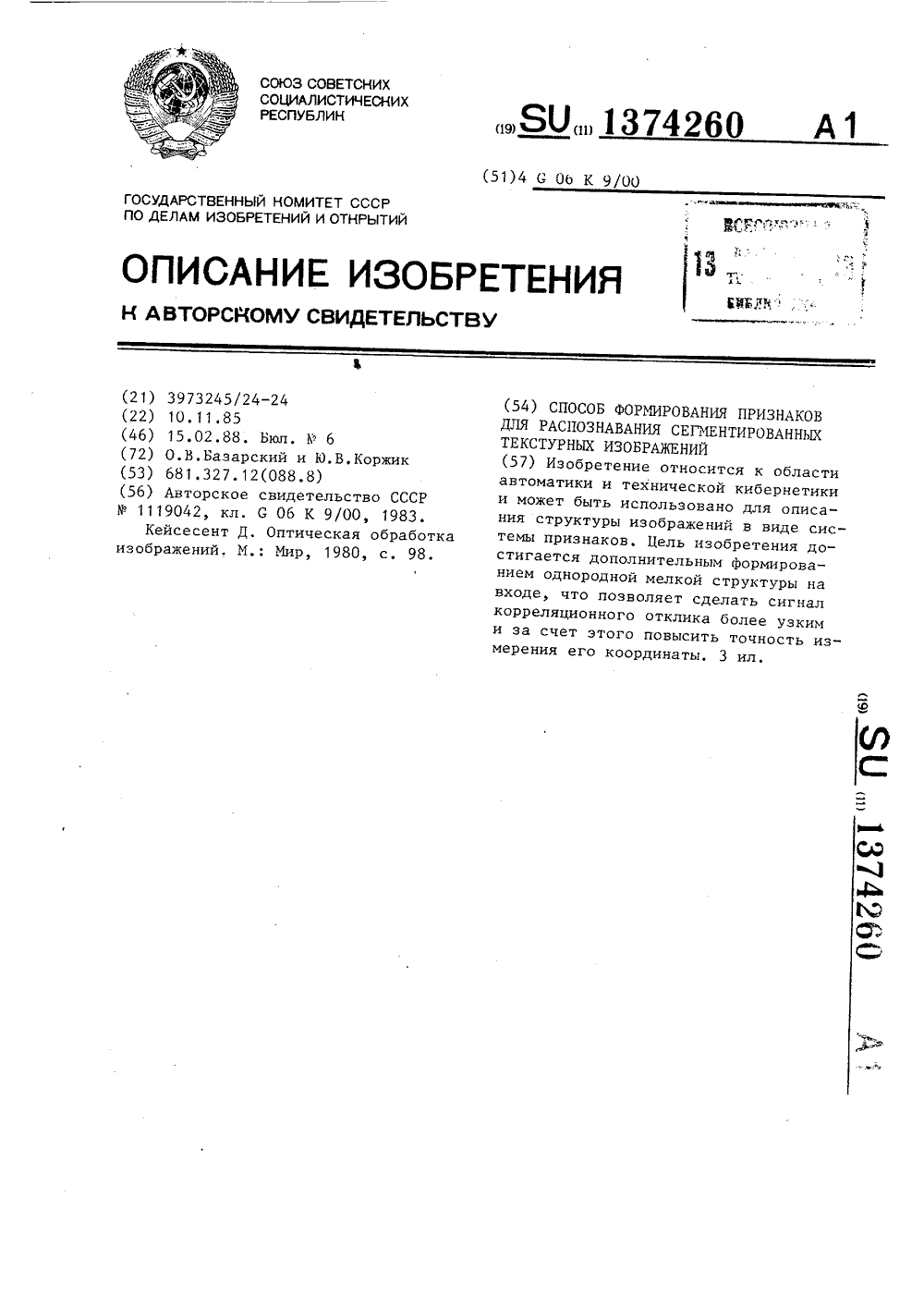

Авторы: Базарский, Коржик

МПК: G06K 9/00

Метки: изображений, признаков, распознавания, сегментированных, текстурных, формирования

...с учетом сдвига 40 их центров относительно начала координат, имее видБ(Х,У)=, Ф,(Х-Х;, У-У;).1=аЦентры функции взаимной корреляции 45 1.-го и 1-го фрагментов расположены симметрично относительно начала координат и удалены от него на расстоя- ние ния: измерение координат центров функций взаимной корреляции в полярной системе координат, центром которой является автокорреляционный максимум, Так как центры функции взаимной корреляции -го и 1-го Фрагментовирасположены симмет 1рично относительно начала координат, для повышения достоверности искомые признаки формируют усреднением их полярных координат.где 1=1,М; 1=1 И; ь.Ф 1; 1=1(11 г Я) /2Таким образом формируется система изИ 2 -И признаков, которая характеризуетвзаимное расположение И...

Номер патента: 1376109

Опубликовано: 23.02.1988

Авторы: Гордиенко, Русын

МПК: G06K 9/00

Метки: геометрических, распознавания, фигур

...последовательность экстремальных уровней 1,=фм55где 1 - число экстремальных уровней,зависящих от формы фигуры,Для устранения зависимости экстремальных уровней, выделенных в интегральных сигналах, от изменения масштаба фигур осуществляют операцию нормализации последовательности экстремальных уровней. Эта операция производится путем деления величин ц. и ц т.е. формирования отношений (ц,/ц;.). В связи с таким представлением образца для определения глобального экстремального уровня фигуры в процессе сканирования ее иэображения необходимо сформировать два интегральных сигнала, выделить в них последовательности экстремальных уровней 1и 1,1 нормализовать их, а затем сформировать из них глобальный экстремальный уровень 1, щ шах (1л 1 .Так...

Номер патента: 1377880

Опубликовано: 28.02.1988

Авторы: Акимов, Зенкин, Мазо, Петров

МПК: G06K 9/00

Метки: выделения, изображений, признаков

...объективов ифотоэлектрических преобразователей,дополнительный пороговый элемент, входкоторого соединен с выходом дополнительного фотоэлектрического преобразователя, элементы И, первые входыкоторых соединены с выходами пороговых элементов, вторые входы элементогИ соединены с выходом дополнительногопорогового элемента, а выходы являются выходами устройства,расновКорректор М. Шароши Заказ 876/47 Тираж 704 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к автоматикеи вычислительной технике и может бытьиспользовано в аппаратуре автоматической обработки информации и...

Номер патента: 1377881

Опубликовано: 28.02.1988

Авторы: Барков, Гнатюк

МПК: G06K 11/00

Метки: графической, информации, считывания

...У(3) где АР = Е - постоянная величина, равная расстоянию между узлом 11 развертки и фотоприемником 13.Учитывая, что визир узла 10 считывания смещен на постоянную величину Х относительно зеркального элемента 14, закрепленного на траверсе 3, окончательно получим Х = Х, + 1 я Т. (4) Допустим, что траверса 3 совместно с узлом 10 считывания передвинута в крайнее левое положение, при котором возможна регистрация сигнала фотоприемником 13, и проведем измерение величины Т соответствующей минималь- ному углу Ы Двоичный код числа преобразуется затем в дополнительный код Т Зи записывается в виде константы в блок 16 задания констант. Подавая на вход сумматора 19 коды Т, и Т,д, на выходе получаем код 1000000, где 1 - состояние триггера переполнения,...

Номер патента: 1377882

Опубликовано: 28.02.1988

Авторы: Бондарев, Быстров, Домбровский, Исаев

МПК: G06K 11/00

Метки: графической, информации, считывания

...один относительно другого на время С- (фиг.а), равное половине периода тактовых импульсов, поступают на блок 11.Работа блока 11 основана на усреднении цифровых значений видеосигналов, поступающих в момент временисоседними с ними значениями видеосигнала, поступающими в момент времени й.Значения со сторого 8 и первого 9 АЦП поступают на входы соответственно первого 21 и третьего 22 регист.ров (фиг.2). В каждый момент времени(фиг,7 а) значение из первого регистра 21 записывается во второй1377882 7регистр 25, и спустя задержку, определяемую на первом элементе 19 задержки, значение второго АЦП 8 (Фиг.1) Фиксируется в первом регистре 21 (фиг,2)Таким образом, во втором регистре 25 в каждый момент времени С хранится предшествующее...

Номер патента: 1381550

Опубликовано: 15.03.1988

Авторы: Метельников, Столов, Эльгарт

МПК: G06K 9/00

Метки: информации, поиска

..."Стоп" наныхоце АЦП, на единицу меньше номераканала иэ группы входов 66, на котором перед началом преобразования появился запускающий импульс.При очередном появлении запускаюпего импульса на одном из группы вхолон 66 нся описанная последовательность деиствий повторяется,Все формирователи 12 и 13 сигналовныполцецы аналогично. Еаждый формирователь состоит из таймера, мультиплексора, элемента ИЧИ, одновибратора и группы резисторов.Во время поиска и в зависимости ст вида поискового предписания сигнал поступает на один иэ первых двухвходов формирователей, Если номерданного формирователя соответствуетномеру независимогс признака, то так -1 Отовые импульсы поступают на его втсрой вход. в результате чего на выходе одновибратсра, являвшемся...

Номер патента: 1381551

Опубликовано: 15.03.1988

Авторы: Кармалита, Кожемяко, Красиленко, Теренчук

МПК: G06K 11/00

Метки: изображений, центрирования

...усилителей 7, иподключены к входам рассоглассования блока 8 управления. Опт:; - ческие элементы (светоделительнаяпризма, оптические фильтры, оптические преобразователи) расположенытаким образом, что их системы координат совпадают с системой координат связанной с полем зрения,Устройство работа г следующим образом,Подлежащее обработке изображение с распределением яркости В 25(х,у) воспринимается блоком 1,который формирует световой поток с распределением интенсивности В (:;,у) поего сечению. С выхода блока 1 световой поток поступает на вход светоделительного блока 2, где разделяется на два потока с распределениями интенсивности В, (х,у) и В(х,у)Первый из этих потоков поступает вблок 3, формирования сигналов статических моментов...

Номер патента: 1381552

Опубликовано: 15.03.1988

Автор: Самошкин

МПК: G06K 11/00

Метки: графической, информации, считывания

...напряжения сканирования поля изображения, возбуждение с частотой дискретизации напряжения сканирования 30 точечных световых сигналов.В моменты попадания световых сигналов на изображение осуществляется их преобразование в видеосигналы.В момент начала сканирования на 35 чинается формирование последовательности опорных импульсов с периодом, равным их удвоенной длительности, путем четырехкратного уменьшения частоты дискретизации напряжения 40 сканирования (диаграмма 3) .Затеи из ступенчато изменяющегося напряжения (диаграмма 2) вычитаются амплитуды опорных сигналов (диаграмма 3). Результирующее напряжение по 45 каэано на диаграмме 4.Четвертый импульс формирует четвертую ступеньку напряжения сканиро 522вания (диаграмма 1), гасит и...

Номер патента: 1381553

Опубликовано: 15.03.1988

Авторы: Корольков, Лысеня, Пилипенко

МПК: G06K 11/02

Метки: графиков, пересекающихся, считывания

...носителе, поступают навходные информационные шины 21-23многоканального коммутатора 11 и навходы компараторов 6 и 7. Если считать, что луч движется от верхнегообреза ленты к нижнему, то первойна пути луча оказывается линия верхнего крайнего графика(на чертеже линияграфика Г 1),второй - среднего графика,третьей - крайнего нижнего графика,Точки встречи луча с графиками преобразуются блоком 1 в импульсы, которые импульсным коммутатором 2 распределяются по канальным преобразователям 3-5 в следующей последовательности: верхний крайний график - канальный преобразователь 3, средний гра- .Фик - канальный преобразовательнижний график - канальный преобразователь 5. Напряжение, величина которого пропорциональна ординатам графи ка, поступает с...

Номер патента: 1381554

Опубликовано: 15.03.1988

Авторы: Березин, Дружаев, Коряченко, Фурман

МПК: G06K 15/00

Метки: регистрирующее

...м региг трируюпемус тройсве ссиня усггся стедуюсгие схмы обработки сигналов дефектоскопа15: одна - о кяч,:стве акустическг. г . контакта, дв др;ие о появлении ДЕФЕКТОВ ДВУХ Ви,сОЕНа фиг, гсрицяты слег;ующие обозн;пения; а,) строс,н масштабной ме КИ, б) - Страха КВЧЕОва ахуСтИЧЕ: кг го контакт, в) строка наличия13815Н )обре гение относится к приборостроению и может бьггь использгвадефект; ) 1; г) - строка наличия дефекта ) 2Регистрирующее устройство работает следуюпим образом.При относительном перемещении контролируемого изделия 13 и ультразвукового преобразователя 16 лефектоскопа 15 Вместе с формирователем 14 погледний подает электрические импульсы на катушку элекромагнита 6, протягивающего конец якоря и собачку 5, которая другим своим...
