Номер патента: 394822

Опубликовано: 01.01.1973

Автор: Автор

МПК: G06K 19/00

Метки: информации, носителей, поиска

...каплевидной.Это позволяет повысить быстродействие работы устройства.На фиг. 1 изображен общий вид устройства; на фиг. 2 - этапы поиска, извлечения ц 20 возврата носителя информации в массив.Устройство для поиска носителей информации состоит из кассеты 1 с носителями информации 2, кодовых планок ), механизма вывода, выполненного в виде толкателя 4, 25 скошенный паз 5 которого связан с зубом 6 собачки 7; на выступе 8 толкателя расположена пружина 9, а его площадка 10 перекрывает по длине весь массив носителей информации 2; неподвижных направляющих 11 и ЗО При расцеплецпп зуба 6 сооачкц 7 со скошенным пазом 5 толкателя 4 толкатель под действием дружины 9 перемещается в верхнее поло)кение, ударяет по нижней кромке оставшегося внизу...

Номер патента: 394823

Опубликовано: 01.01.1973

Авторы: Вител, Можайский, Новиков, Розанов, Хренов

МПК: G06K 21/06

Метки: ссср

...кулачком 13. На оси 19 установлены втулки 27, на которых закреплены пружины 28 при помощи пластинки 29.Механизм фиксации перфокарт состоит из 5 конусообразных фиксаторов 30 с пружиной31 и упоров 32 с пружинамп 33. Конусообразные фиксаторы посредством толкателсй 34, кронштейна 35 п ролика 36 связаны с профильным кулачком 14, а упоры 32 через тол.3катели 37, кронштейны 38 и ролик 39 - с профильным кулачком 15,Механизм прижима перфокарт содержит установленные на верхней плите 9 кронштейны 40 с роликами 41, охватываемые гибкой нитью 42, один конец которой прикреплен к корпусу непосредственно, а другой - через пружину 43.Блок набора кода перфорации расположен на верхней плите 9 и имеет квадратную рамку 44, в пазах которой находятся упоры 45,...

Номер патента: 394882

Опубликовано: 01.01.1973

МПК: G06K 15/00, H01S 4/00

Метки: визуализации, изображений, оптических

...наблюдение и регистрацию только тех доменов, создающих дифракционную картину, чьи направления составляют с проекцией оптической зси системы подавета на горизонтальную плоскость прямой угол.Перед объективом устанавливается также теплофильтр (на чертежике не показан), предохраняющий систему подсвета от чрезмерного перегрева,На хагнитной плечке с записанным оптическим изооражением домены, подвергнутые действию наследуемого элекгромагнитного излучения, например ла,зерного, повернуты от первоначальной ориентации на угол, пропорциональный величине энергетического импульса,Система подсвета установлена на ьращаощемся индикаторном элементе, что позволяет поворачивать ее вокруг вертикальной оси усгройства и наолюдать те или иные...

Номер патента: 395864

Опубликовано: 01.01.1973

Авторы: Бел, Вители, Евтеев, Кущев, Фурсов, Юрухин

МПК: G06K 1/22

Метки: информации, регистрации

...двигателем, блок управления которого подключен к запоминающему блоку ц коммутатору каналов.На чертеже представлено предлагаемое устройство.Оно содержит коммутатор каналов 1, соединенный с аналого-цифровым преобразователем 2, запоминающий блок 3, формцроватсли импульсов 4, которые подключены к элсментам записи 5, установленным ца держателе 6, шаговый двигатель 7 с блоком управления 8, лентопротяжный барабан 9 с носителем, который управляется шаговым двпгатслем 10 с блоком управления 11, соединенным с потецциомстром 12.Устройство работает след ющцм образом.305864 Текред 3. Тараненко Корректор В, Жолудева Редактор Е. Гончар Заказ 360712 Изд. ЛЪ 960 Тираж 647 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам...

Номер патента: 395865

Опубликовано: 01.01.1973

Авторы: Архипов, Горбач

МПК: G06K 7/14

Метки: считывающее, фотодиодное

...оптического сигнала.На чертеже приведена схема устройства.Устройство содержит транзисторный усилитель-ограничитель 1 с резистивным делителем напряжения 2 в коллекторной цепи, фотодпод 3, зашунтированцый конденсатором 4 и соединенный анодом с базой транзисторного выходного усилителя 5, включенного по схеме с общим эмиттером.Устройство работает слсдующпм образом.Импульс опроса, подаваемый на вход усилителя-ограничителя 1, усиливается и ограничивается. Величина резисторов рсзпстпвного делителя наприкения 2 выбирается из ус 5 10 15 20 25 ловпя получшя пд выходе усилителя-ограничителя импульса пяпряжцпя псскО:ь 1(О нс достигающего по амплитуде порогового значения транзистора 5. Прп слабых освсщснностях внутреннее сопротивление фотодпода 3...

Номер патента: 395866

Опубликовано: 01.01.1973

Авторы: Вител, Здор, Плессер, Скуратович, Шапкин

МПК: G06K 9/30

Метки: сканирующее, следящее

...до тех пор, пока снова цс выполцится 2 2условие 1 С/и + С/6 ) С/12 1 снова нс произойдет переброс триггера. Возведение цяпрякеций С/, и С/, в квадрат, цх сложение и извлечение корня происходят в блоке преобразован я 21.Прп этом сигналы, поступающие с порого.вой схемы 12, размыкают ключ 19 и замыкают ключ 20.Таким образом, при отсутствии объектаустройство будет производить многократное сканирование области 1 по спиральной траектории с центром в точке Х=О, У=О.В случае наличия объекта в области 1 в момент его обнаружения на выходс передающей телевизионной трубки 8 появляется импульс С/, (фиг. 3) который поступает ца вход логического блока И, замыкает кл 10 19 и рязмы(Яет клю 20. Влок 18 соединенный с В 1 ходами сумматора 15 ц...

Номер патента: 395867

Опубликовано: 01.01.1973

МПК: G06K 13/04

Метки: барабан, карт, механизма, транспортирования

...ког йму 1 и перекрываклапаны 6 под де ы откатываются в оздух притягивает да карта попает радиальные ствием центро- пазах 5 и разкарту к обойПредметБарабан механи15 карт, содержащийрасположенными в нми, отгичаюгцийся тния конструкции барны в виде полых цил20 пендикулярны осям гзобретения зма транспортир радиальные отвср их воздушными к. ем, что, с цельюабана клапаны вь пндров, оси которг радиальных отвер овация стия с чапана- прощс- гполнсях перстнй. Изобретение относится к втехнике и предназначено для трния информационных карт.Известны барабаны механизма транспортирования карт, содержащие радиальные отверстия с расположенными в них воздушными клапанами.Предлагаемое устройство отличается от известных тем, что клапаны выполнены в виде...

Номер патента: 395868

Опубликовано: 01.01.1973

МПК: G06K 13/08

Метки: бпп, пдаппртпп

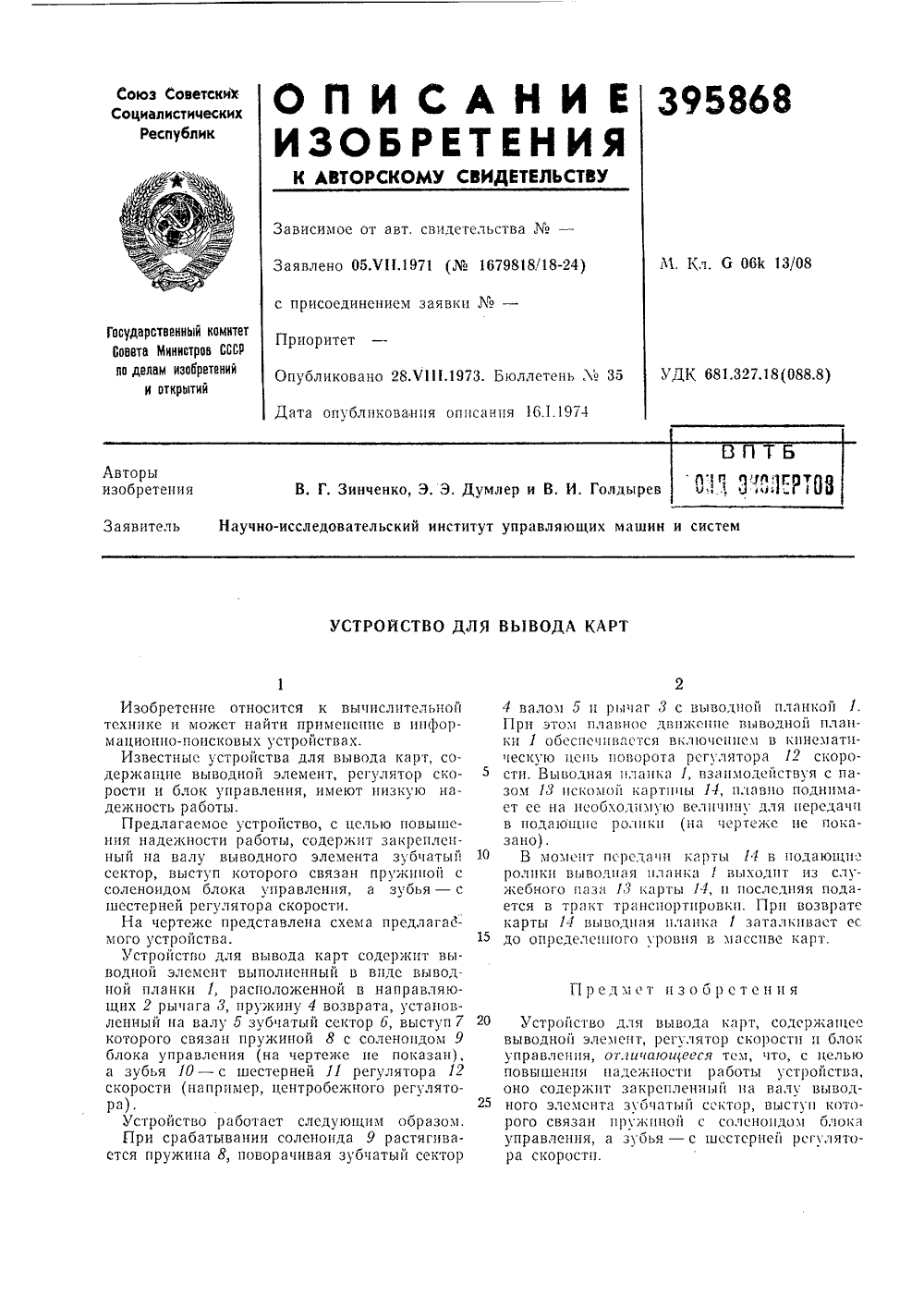

...выводя карт, содсрка 1 цие выводной элемент, регулятор скорости и блок управления, имеют низкую надежность работы.Предлагаемое устройство, с целью повышения надежности работы, содержит закрепленный ца валу выводного элемента зубчатый сектор, выступ которого связан пружиной с соленоидом блока управления, а зубья - с шестерней регулятора скорости.На чертеже представлена схема предлагаемого устройства.Устройство для вывода карт содсркит выводцои элемент выполненный в виде выводной планки 1, расположенной в направляющих 2 рычага 8, пружину 4 возврата, устапоьленный ца валу 5 зубчатый сектор 6, выступ 7 которого связан пружиной 8 с соленоидом 9 блока управления (на чертеке це показан), а зубья 10 - с шестерней 11 регулятора 12 скорости...

Номер патента: 395869

Опубликовано: 01.01.1973

Авторы: Алексеев, Сапрыкин, Чаев

МПК: G06K 15/16

Метки: печатающее

...при ее реверсе.На чертеже представлена схема предлагаемого устройства. 25Устройство содержит литерную станцию 1, каретку 2, перемещающуюся вдоль литерной станции по направляющим 3, с установленными на ней опорным валиком 4, рулоном ленточного носителя 5, рулоном красящей 3 ленты 6 и двух рычагов 7 и 8, связанных пружиной 9 и укрепленных на храповых колесах 10 и 11 и предназначенных для передвижения носителя ц красящей ленты, электродвигатель 12, приводящий в движение черсз червячный редуктор 13 диск опросчика 14 и, следовательно, установленный на его повсрхности двухступенчатый кулачок 15, Внутри диска опросчика 14 напротив щели установлен источник 16 света, а с внешней его стороны - блок опроса с фотоэлементами 17, которые...

Номер патента: 395891

Опубликовано: 01.01.1973

Автор: Вител

МПК: G06K 15/14, G11B 5/02

Метки: величин, геофизических, дискретно, записи, измеряемых

...этом работает в старт-стопном режиме, т, е. после перемещения движка одного из потенциометров по всему активному полю (благодаря указанному соединению, когда движок одного потенциометра скользит по активному полю, другой совершает пассивный переход в разомкнутом состоянии), он останавливается. Остановка процесса развертывания обеспечивается пультом управления 5, который с этой целью соединен с приводом 4.В общем случае функциональная связь напряжения, получаемого на выходе развертывающего устройства 3, в зависимости от положения дшгжка потенциометра может быть любой.Наиболее просто осуществляется линейная функциогнальная зависимость, так как при использовании линейных потеггцпометров (ППМЛ) она получается автоматически и при наименьшем...

Номер патента: 396698

Опубликовано: 01.01.1973

МПК: G06K 11/04

Метки: 396698

...отверстие диафрагмы свет воспринимается фо тоумножптелем 5. При сканировании зеркалаперед фотоумножителем последовательно проходит изображение поперечного сечения ленты - носителя графика. Во время прохождения через отверстие диафрагмы линии графи ка на выходе фотоумножителя, вследствиемодуляции светового потока, вырабатываются импульсные сигналы, которые после усиления и формирования входными цепями широтно-импульсного модулятора подаются на мо дулирющий вход схемы,Широтно-импульсный модулятор генерирует прямоугольные импульсы, длительность которых пропорциональна ординатам графика.При этом передний. фронт импульса соответ ствует некоторой опорной линии, а заднийфронт совпадает с моментом прохождения через отверстие диафрагмы линии...

Номер патента: 397892

Опубликовано: 01.01.1973

Автор: Дудин

МПК: G05B 19/16, G06K 1/10

Метки: перфоратора, программного

...и обмотка опроса 11. Начала оомо.ток спрося подклочеы к ряспрелелтелю адресных цепей 1, концы соединены вместе подключены к токовому ключу 4.5 Перед зяпсьо программы запомццаощймагццтныц олок 2 очищают полачец тока в оомотку 7 (зяп"сь цуля). Слово команды с пульта упрявлецця илц счтдццое с программной перфокарты заносится з слок приема ц 0 записи числа 1. Го обмотке запрета 10 потд иова Стельмо Заказ 74 О,2 Тираик 785 ЦЦЦИПЦ Со по дел."осква, Изд. М 982Поди исиоево комитетаСССРоткрытийиаб., и. 4,5 5 Государстве.ио ета Мипистровм изобретении С, Рамискак Фиг,Тип. Хрьк,и. пред. Патепт дается ток запрета; одновременно по оо.;отке Опроса 11, выбряннОЙ распределителем адресных цепей 3, протекает ток, компенсирующий ток запрета в числовой...

Номер патента: 397943

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06K 11/02

Метки: информации, считывания

...метку, подготавливая схему к приему насчетчик меток 10 первого импульса от каждой служебной метки. Синхрониэирующиеимпульсы формируются в блоке считыванияв каждом сканировании и с выхода а,поступают на нулевои вход триггера 2, вход лио2 Онии задержки 8 и единочный вход триггера Б. Начало сканирования совпадает с началом служебной зоны А (фиг. 1), Концуслужебной зоны соответствует импульс навыходе линии задержки 8 (фиг, 2),25Рассмотрим работу блока считывания информации (фиг. 2), временная диаграммаработы которого проведена на фиг, 3.Перед началом работы по каналу 12 установки триггера 9 в исходное состояние подается импульс, который через схему ИЛИ11 устанавливает триггер 9 в единицу, подготавливая к работе схему выделения и...

Номер патента: 397945

Опубликовано: 01.01.1973

Авторы: Когут, Ситниченко

МПК: G06K 11/02

Метки: копируемой, круговым, перехода, сканированием, следящая, фотокопировальная, черно-белого

...относительно оси ав кэпн 1 рования и формирэвания в этот момент короткого импульса,Данная задача решается, наприиер, путем двоичного сравнения выходного напрякания фотодатчвка с опорным уровнем (10) постоянного напряжения. В результате образуется серия прямоугольных импульсов (эню 1 ра 11), положительные и оприцательные перепады напряжения которых соответствуют по времени пересечению считьгвающим лучом оси ав копирования с одной и с другой стороны от центра О копирования (фиг, 2). Отрицательные и положительные, перепады и 1 мнульсов лепко разделяются, на 1 пример, путем дифференцировавия и детекпирования (эпира 12). Коропкие импульсы (зпюра 12) используются для случая движения в направлении от а к в, а положительные - в...

Номер патента: 397946

Опубликовано: 01.01.1973

Авторы: Автор, Систем

МПК: G06K 21/00

Метки: кассет, поиска, хранения

...состоит из шкассет 2, механизма 8еткой 4, на котором устий штырь б, пружины фа 1 с секциями ранспорта кассет новлены направи защелки 7, и для с ка ляю Предлаге усприменение фор цстемах.Известны устройства для хранения и поиска кассет, содержащие шкаф с секциями длякассет, механизм фиксации кассет, связанныйс механизмом транспорта кассет, каретка которого связана с кареткой механизма возврата кассет.Предлагаемое устройство отличается тем, 1 Очто механизм фиксации кассет выполнен в виде установленных на каретке механизма транспорта кассет направляющего штыря, расположенного в отверстии бобышки, закрепленной на торцовой стенке кассеты, пружин и защелок, связанных с выступами кассеты и сзакрепленными ца,каретке механизма возврата кассет...

Номер патента: 398987

Опубликовано: 01.01.1973

Авторы: Бурковский, Круковский, Никифоров, Садовский

МПК: G06K 9/58

Метки: анализатор, оптический, спектров

...и разделить на спектр мощности соответствующего уровня, Эти операции осуществляются в предлагаемом анализаторе следующим образом.Так как вся информация о спектре мощности полностью заложена в одной из полу- плоскостей плоскости пространственных частот, то в одну из полуплоскостей (на чертеже правую) введен транспарант 5, прозрачность которого возрастает вдоль оси х по линейному за. кону от нуля (на частоте постоянной составляющей) до некоторой величины.Установленная перед рабочей поверхностью фотоприемника б щелевая диафрагма 7, ориен. тированная вдоль соответствующего уровня сигнала, выделяет спектр этого канала,Так как всякий фотоприемиик реагирует на мощность света, а введение транспаранта эквивалентно операции умножения, то...

Номер патента: 398988

Опубликовано: 01.01.1973

Авторы: Ганжа, Капорцев

МПК: G06K 15/02

Метки: механизмом, печатающим

...10, выход схемы 1 15 сравнения и единичный выход триггера 7 подключены ко входам второй схемы И 11, выход которой соединен с управляющими входами вентилей 5 печати.При этом выход схемы 1 сравнения под.ключен также ко второму входу схемы И 8, Устройство содержит также информационные шины 12 и шину 13 управления печатью, подключенные к выходам внешнего устройства, например выходам ЦВМ.Устройство работает следующим образом.По шинам 12 на регистр 8 заносится код текущего знака, а соответствующие ему указатели печати - .на регистр 4. Далее триггер 7 устанавливается в единичное состояние командой зс Печать, которая поступает по шине 13. Раз398988 Предмет изобретения Составитель И, фролова Техред Л. Грачева Редактор Л, Струве Корректор Т....

Номер патента: 398989

Опубликовано: 01.01.1973

Авторы: Вител, Лаурсабишвили, Рамфопуло

МПК: G06K 15/14

Метки: регистрирующее, электрохимическое

...устройство отличается от известных тем, что содержит дополнительную направляющую планку, расположенную в окне основной направляющей планки, пазы электродных пластин которой смещены на /, шага пластин,Это позволяет повысить плотность регистрации информации.Предлагаемое устройство изображено начертеже.Оно состоит из снабженных проемами окнами) 1 пластинчатых электродов 2 большего размера, расположенных в пазах 8 верхней 1 н ижней б планк, пластинчатых электродв б меньшего размера, размещенных в па зах 7 средней планки 8 (дногнтельной).Основная (направл 5 ощая) планка состоит из верхней 4 и нижней б планок. Верхяя и нижняя планки установлены со свещениед осей пазов, относительно осей пазов средней планки на величину шага...

Номер патента: 398990

Опубликовано: 01.01.1973

Авторы: Лаптев, Сал

МПК: G06K 15/14

Метки: регистрирующее, электрохимическое

...которой он поступает на общий электрод 1 и прижимается к нему пишущими электродами 2. На электроды 2 подаются импульсы печати. После общего электро да 1 носитель поступает на транспортирующиеролики 3, протягивающие его с заданной скоростью. С транспортирующих роликов 3 носитель поступает на стол оператора и, если это необходимо, в приемную кассету,1 О В момент начала протягивания носителя намалой скорости с пульта управления механизмом подается команда на привод 9, который через систему рычагов 8 подводит емкость 6 к носителю 6, открывая одновременно щель для 15 испарения электролита, увлажняющего носитель. При малых скоростях транспортированияносителя увлажнение его происходит постоянно. При высоких скоростях увлажнение носи теля...

Номер патента: 399157

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: G06K 15/00

Метки: машин, печатающее, счетно-бухгалтерских

...44 четырехплечего рычага 45, который под действием пружины 46 поворачивается, и его плечо 47 освобождает упор 48 рамки 49 муфты привода интервального механизма. Пружина 50 поворачивает рамку 49 таким образом, что собачка 51 взаимодействует с ведущим кулачком 52 муфты привода интервального механизма и ведомые кулачки 53 и 54 поворачиваются на 120, При этом кулачок 53 поворачивает подпружиненный рычаг 55, связанный с рычагом 34, и производит перемещение каретки 31 на один интервал, а кулачок 54 воздействует на третье плечо 56 четырехплечего рычага 45 и возвращает четырехплечий рычаг 45 в исходное положение. Четвертое плечо 57 четырехплечего рычага 45 связано со скобой 19 печатающего механизма и служит для блокировки срабатывания...

Номер патента: 399831

Опубликовано: 01.01.1973

Автор: Когут

МПК: G05D 3/00, G06K 11/02

Метки: копируемой, круговым, линии, сканированием, следящая, фотокопировальная

...орбите с центром О.Выход 13 переполнения счетчика 11 связан со входом 14 задающего сигнала функционального преобразования 15. На другие входы 16 и 17 данного блока поступают опорные напряжения.Выходные сигналы функционального преобразования 15 поступают па входы приводов 18 и 19 взаимного перемещения фотоэлектрического датчика и чертежа-копира, а также на входы приводов 20 и 21 перемещения резаков машины.Ключевая ячейка 9, связывающая выход формирователя коротких импульсов и сбросовьш вход счетчика узла запоминания фазы 12 управляется по входу 22 блоком 23 выделения дополнительных сигналов управления, записываемых иа чертеже-копире в виде дополнительных линий и считываемых по основному каналу. Ячейка 9 имеет также вход 24, на...

Номер патента: 399869

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06K 9/00, G06K 9/62

Метки: предметов, расположения

...ряда фотоэлементов 6 со расположенной перед ними маской 7 с вертикальной оптической щелью, Фотоэлементы 6подобраны по степени чувствительности в зависимости от цвета ооложек 1 ниг к одном изосновных цветов видимого излучения каждый5 и 1 подключены к усилителю 8. На выходе еговключен блок 9 регистрации, с которым также связан датчик 10 положения маски 7. Наблоке 9 установлены два фотодатчика 11, подключенные по дифференциальной схеме к блоо ку сравнения 12, с которым связан индикатор13. Источник 5 света, фотоэлементы 6 и маска 7 расположены на подвижной заслонке 14.Описанное устройство используют следующим образом.5 После получения и установки в ячейку 2каждого очередного ящика 3 с книгами 4,предназначенного для...

Номер патента: 399887

Опубликовано: 01.01.1973

Авторы: Киселев, Стародынов

МПК: G06K 11/00

Метки: графической, считывания

...относительно начала развертывающего напряжения, подаваемого на соответствующие электроды сканистра, пропорционально положению светового пятна, 15 Общая продолжительность временного интервала, пропорционального считываемой координате, складывается пз величины задержки управляющего сигнала блока линий задержки 5 и временного интервала, пропорционально го положению считываемой точки на поверхности сканистра. Если первая определяет некоторую область, заключенную между двумя соответствующими делениями 6 мерной линейки 2 по одной из осей координат, то вто рая уточняет положение считывающего лучав пределах этой области.Предлагаемое устройство работает следу.ющим образом. Синхронизация и управление блоками устройства осуществляется сигнала ми...

Номер патента: 399888

Опубликовано: 01.01.1973

Автор: Кулинец

МПК: G06K 11/00

Метки: граоgt, ической, преобразования

...поверхностное сопротивление которой значительно ниже улельного сопротнвления резистивной пленки носителя записи, Питание на нпзкоомный делитель напряжения 25 подается через контактные шины 5 и 6, выполненные в виде двух узких полосок, разделенных непроводящим промежутком. Подачей напряжения питания на делитель, как и всей работой устройства, управляет блок 0 управления 7, Напряжение с поверхности носителя информация снимается контактным считывающим щупом 8 и поступает на вход аналоговой решающей схемы 9, с выхода которой в каждом цикле преобразования передаются на вход преобразователя аналог - код 10. Преобразователь аналог-код преобразует их из аналоговой в цифровую форму.В первом такте блок управления 7 подает на контактную...

Номер патента: 400906

Опубликовано: 01.01.1973

МПК: G01B 3/02, G06K 11/00

Метки: 400906

...дополнительным погрешностям, так как воображаемая или реальная нулевая линия на носителе графика смещается из-за поперечных перемещений ленты в лентопротяжном механизме при считывании,Предлагаемое устройство для считывания графической информации отличается тем, что в него введен датчик нулевого отсчета, связанный с кодовой шкалой.Это позволяет повысить точность работы устройства.Схема устройства,показана на чертеже.Датчик 1 слежения за линией графика жестко связан с контактной щепкой 2, предназначенной для преобразования мгновенных значений ординат графика в,цифровую форму при перемещении по кодовой шкале 3, Датчик 4 нулевого отсчета для слежения за нулевой линией жестко соединен с кодовой шкалой тягой 5.Во время работы лентопротяжного...

Номер патента: 400907

Опубликовано: 01.01.1973

МПК: G06K 15/14

Метки: 400907

...тив магнитной печатающей головки.На чертеже показана схема устройства для осуществления предложенного способа.Носитель 1 расположен между печатающей головкой 2 и трафаретом 3. Смесь ферромаг итцых порошков 4 равномерно расположеатранспортерцой ленте 5. Бункер 6 служитвномерной подачи порошков ца трансо ленту. Электромагнит 7 установленитцой печатающей головки с внуттранспортерной ленты.ения многоцветной магпитоинформации в магнитнуюв электромагнит подачных амплитуд. 30.,цвета ферромагнитного порошка для печати информации на носителе осуществляется действием пондеромоторных сил магнитного поля, созданного магнитным полем электромагнита.На ленте 5 расположен ферромагнитный порошок, имеющий различную проницаемость, Для регистрации...

Номер патента: 401989

Опубликовано: 01.01.1973

МПК: G06K 11/00

Метки: 401989

...блок-схема устройства,ь, В, В, Сычев, Н. Житковической информации -."следующим возвратом в ту же часть экрана, с которого он начал свое движение. Следующее поисковое движение начинается на Л точек ниже предыдущей поисковой строки. В режиме слежения формируется прогрессивный нормальный растр (и)(л точек) относительно центра метки, координаты которой выдаются блоком 2. Видеосигналы из блока 2 поступают в блок кодирования 3, где изображение распознается и кодируется восьмиразрядным кодом. Если изображение кодируется как простая метка, т. е. па данном участке нет пересечения линий, то эта метка считается пройденной и ее код вместе с координатами поступает через блок сопряжения 4 в ЭВМ. Кроме того, ее координата записывается в блок...

Номер патента: 402027

Опубликовано: 01.01.1973

МПК: G06K 1/08

Метки: 402027

...поверхности ролики 15.При работе устройства, когда идет пунширование носителя 22, на катушку 10 подается 10 управляющее напряжение, Рычаг 9 притягивается к катушке 10 и, следовательно, ложится на упор 12. Защелка 17 под действием пружины 18 моментально подходит к ее подвижной опоре и ставится над рычагом 9, не 15 давая ему перемещаться. После этого с катушки 10 снимается управляющее напряжение.При движении каретки 1 вниз наборные рычаги 4 верхней частью вогнутой поверхности 20 находят на ролик 16 и начинают плавно подводиться к кодовым электромагнит 2 и ставятся под пуансоны 6, которые перемещаются по направляющим 7 до вхождения в матрицу 8. При этом происходит пунширование но сителя 22.На конечном участке движения каретки 1вверх...

Номер патента: 402028

Опубликовано: 01.01.1973

МПК: G06K 3/00, G06K 5/02

Метки: 402028

...последующие синхроимпульсы проходят на триггеры 6, 7, и 8 только в случае наличия разрешающего потенциала соответственно на схемах И 3, 4, 5. Первый сицхроимпульс каждой группы перебрасывает триггер 2, что приводит к появлению на его выходе потенциала, открывающего через схему ИЛИ 13 ключ 10, В результате этого счетчик 9 начинает подсчет импульсов, поступающих на него через ключ 10 с выхода генератора 11, Одновременно с этим с выхода дифференцирующей цепочки 20 на триггеры 17, 18 и 19 поступает импульс, перебрасывающий их в состояние, при котором они закрывают схемы И 3, 4 и 5. Если какой-либо из триггеров 17, 18 или 19 уже находился в этом состоянии, он не перебрасывается.При заполнении счетчика 9 с его выхода подается импульс,...

Номер патента: 402029

Опубликовано: 01.01.1973

МПК: G06K 7/00

Метки: 402029

...3 связан со всеми шестью разрядами выходного регистра 1, а дешифратор цифр 5 - 10 1 олько с четырьмя.Информация с перфокарт в виде управляющих потенциалов цз блока ввода 4 поступает ца входы дешифра 1 оров знаков ц цифр 3, 5,В случае поступлеция информации о цифре 15 ца входы дешцфраторов 3 и 5 придет один изуправля 1 оц 1 пх потец 1 цалов цо шинам О, 1, 9.При этом с дешцфратора 5 в соответствующие поступившей цифре разряды цифровой цепи блока управления 2 поступят разрешаю щие потенциалы. Одновременно с выходовдешифратора 3 ца вход схемы ИЛИ 23 поступят запрещающие потенциалы. С выхода этой схемы запрещаюп,ий потенциал поступит на входы форз 1 ирователя 24 ц схемы 1 Л 26.25 С выхода схемы 11 26 разрешающий потенциал постпит ца вход...
