Способ формирования признаков для распознавания изображений однородных структур

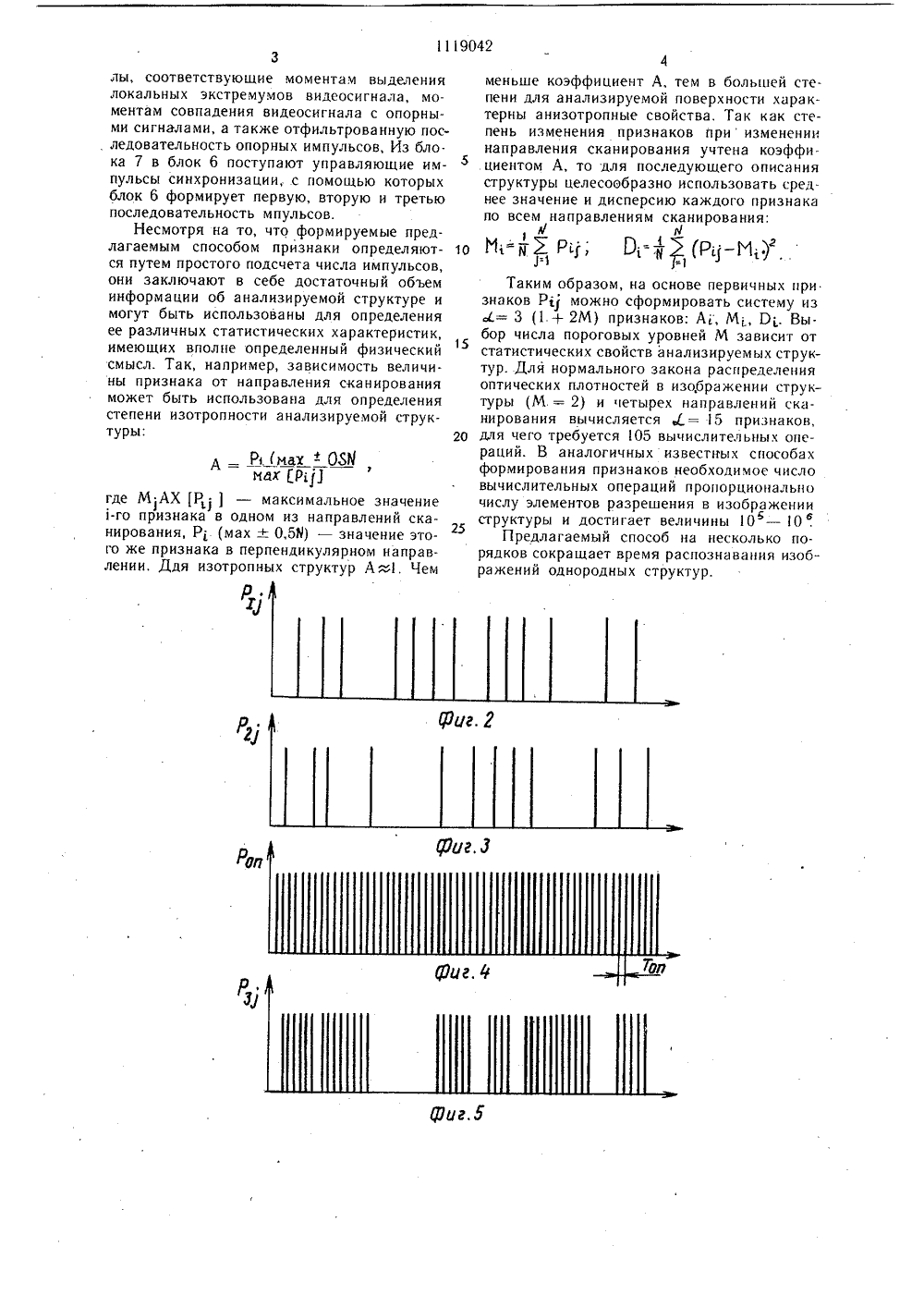

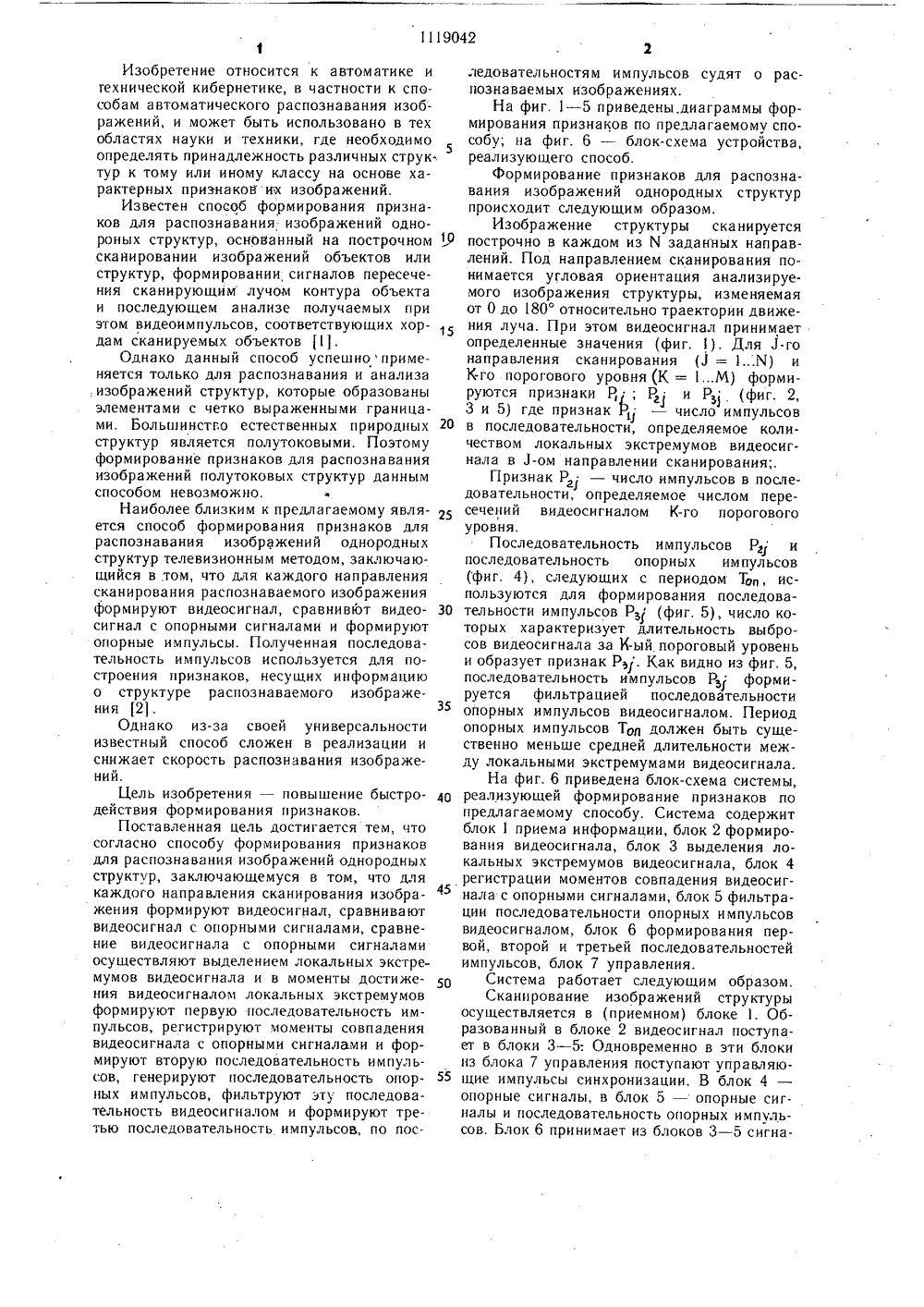

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК з(5 ц 606 К 9 САНИЕ ИЗОБРЕТЕНИ Я., Янавания тегия, М.,ОВАНИЯ АВАНИЯ Х СТРУК- для каж изображе СУДАРСТВЕННЫИ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) (57) СПОСОБ ФОРМИРПРИЗНАКОВ ДЛЯ РАСПОЗНИЗОБРАЖЕНИЙ ОДНОРОДНЫТУР, заключающийся в том, чтодого направления сканирования,ЯО 1119042 ния формируют видеосигнал, сравнивают видеосигнал с опорными сигналами, отличающийся тем, что, с целью повышения быстродействия способа, сравнение видеосигнала с опорными сигналами осуществляют выделением локальных экстремумов видеосигнала и в моменты достижения видеосигналом локальных экстремумов формируют первую последовательность импульсов, рсгистри руют моменты совпадения видеосигнала с опорными сигналами и формируют вторую последовательность и м пульсов, ге нери руют после. довательность опорных импульсов, фильтруют эту последовательность видеосигналом н формируют третью последовательность импульсов, по последовательностям импульсов судят о распознаваемых изображениях.Изобретение относится к автоматике и технической кибернетике, в частности к способам автоматического распознавания изображений, и может быть использовано в тех областях науки и техники, где необходимо определять принадлежность различных струк тур к тому или иному классу на основе характерных признаков их изображений.Известен способ формирования признаков для распознавания изображений однороных структур, основанный на построчном Я сканировании изображений объектов или структур, формировании сигналов пересечения сканирующим лучом контура объекта и последующем анализе получаемых при этом видеоимпульсов, соответствующих хор дам сканируемых объектов 11.Однако данный способ успешноприменяется только для распознавания и анализа изображений структур, которые образованы элементами с четко выраженными границами. Большинстго естественных природных 20 структур является полутоковыми. Поэтому формирование признаков для распознавания изображений полутоковых структур данным способом невозможно. Наиболее близким к предлагаемому является способ формирования признаков для распознавания изображений однородных структур телевизионным методом, заключающийся в том, что для каждого направления сканирования распознаваемого изображения 25 формируют видеосигнал, сравнивют видео 30 сигнал с опорными сигналами и формируют опорные импульсы. Полученная последовательность импульсов используется для построения признаков, несущих информацию о структуре распознаваемого изображения 12.35Однако из-за своей универсальности известный способ сложен в реализации и снижает скорость распознавания изображений,Цель изобретения - повышение быстро действия формирования признаков.Поставленная цель достигается тем, что согласно способу формирования признаков для распознавания изображений однородных структур, заключающемуся в том, что для каждого направления сканирования изобра жения формируют видеосигнал, сравнивают видеосигнал с опорными сигналами, сравнение видеосигнала с опорными сигналами осуществляют выделением локальных экстремумов видеосигнала и в моменты достижения видеосигналом локальных экстремумов формируют первую последовательность импульсов, регистрируют моменты совпадения видеосигнала с опорными сигналами и формируют вторую последовательность импульсов, генерируют последовательность опор ных импульсов, фильтруют эту последовательность видеосигналом и формируют третью последовательность импульсов, по последовательностям импульсов судят о распознаваемых изображениях.На фиг. 1 - 5 приведены. диаграммы формирования признаков по предлагаемому способу; на фиг. 6 - блок-схема устройства, реализующего способ.Формирование признаков для распознавания изображений однородных структур происходит следующим образом.Изображение структуры сканируется построчно в каждом из М заданных направлений. Под направлением сканирования понимается угловая ориентация анализируемого изображения структуры, изменяемая от 0 до 180 относительно траектории движения луча. При этом видеосигнал принимает определенные значения (фиг. 1). Для 1-го направления сканирования ( = 1 М) и К-го порогового уровня (К = 1 М) формируются признаки Р; Ри Р (фиг. 2, 3 и 5) где признак Р 1 - число импульсовЦв последовательности, определяемое количеством локальных экстремумов видеосигнала в 1-ом направлении сканирования;.Признак Р - число импульсов в послед/довательности, определяемое числом пересечений видеосигналом К-го порогового уровня.Последовательность импульсов Р 4 и последовательность опорных импульсов (фиг. 4), следующих с периодом Топ, используются для формирования последовательности импульсов Рз (фиг, 5), число которых характеризует длительность выбросов видеосигнала за К-ый пороговый уровень и образует признак Р, Как видно из фиг. 5, последовательность импульсов Р формируется фильтрацией последовательности опорных импульсов видеосигналом. Период опорных импульсов Топ должен быть существенно меньше средней длительности между локальными экстремумами видеосигнала.На фиг. 6 приведена блок-схема системы, реализующей формирование признаков по предлагаемому способу. Система содержит блок 1 приема информации, блок 2 формирования видеосигнала, блок 3 выделения локальных экстремумов видеосигнала, блок 4 регистрации моментов совпадения видеосигнала с опорными сигналами, блок 5 фильтрации последовательности опорных импульсов видеосигналом, блок 6 формирования первой, второй и третьей последовательностей импульсов, блок 7 управления.Система работает следующим образом, Сканирование изображений структуры осуществляется в (приемном) блоке 1. Образованный в блоке 2 видеосигнал поступает в блоки 3 - 5 Одновременно в эти блоки из блока 7 управления поступают управляющие импульсы синхронизации. В блок 4 - опорные сигналы, в блок 5 - опорные сигналы и последовательность опорных импульсов. Блок 6 принимает из блоков 3 - 5 сигнасно А. Зи мо кос Реда кто р Н. Воло в икЗаказ 7456/38 ВНИИПИпо д 113035, Мо лиал ППП Составитель А. КТехред И. ВересТираж 698Государственного клам изобретений иква, Ж - 35, РаушсПатент, г. Ужгоро КорректорПодписноемитета СССРоткрытийая наб., д. 4/5ул. Проектная
