Устройство для считывания осциллограмм
Номер патента: 218546
Опубликовано: 01.01.1968
Авторы: Институт, Леонович, Мильнер, Самуилов, Чеголин
МПК: G06K 11/04
Метки: осциллограмм, считывания
...на клемму 85 почается сигнал, устанавливающий в нуль управляющие триггеры 16, 29, 19, 26, Работа устройства начинается с поступления сигналя запуска па клемму 15. Этот сигнал устанавливает в едишщу триггер 16 запуска и в исходное нулевое положение триггер 47. Триггео 16 пречназначен для синхронизации системы развеотки с работой электронного узла. Своим единичным выходом триггер 16 оттгывает вентиль 17, подготавливая схему к работе. При положени зеркала, соответствующем началу отсчета ординат, на вентиль 17 поступает сигнал от фотодцодя 7. Пройдя вентиль 17, этот сигнал производит необходимые установки на триггерах 47, 56, 52, 61, сбрасывает в нуль счетчик 23, устанавливает при помощи диодной разделительной схемы 21 в единицу первый...
Считывающая головка
Номер патента: 218547
Опубликовано: 01.01.1968
Авторы: Володин, Каракулов, Кисл, Кравец
МПК: G06K 7/04
Метки: головка, считывающая
...дает возможность обойтись без перфорации графика, что упрощает процесс его предварительной обработки, который сводится при этом к нанесению на график токопроводящего состава.На чертеже представлена схема устройства.Устройство работает следующим образом.Информация, записанная на диэлектрическом плоском носителе 1, размечается токо- проводящими штрихами 2, например, графитовым карандашом, которые соответствуют координатам графика.Когда под электродами 3, установленными в корпусе 4 считывающей головки, проходит токопроводящий штрих (или участок токо- проводящей линии графика), между парой Каракулов и А. И. Кисляков электродов, подключенных к источнику питания 5, возникает электрический разряд. Появившийся на одном из выходов...
218548
Номер патента: 218548
Опубликовано: 01.01.1968
Автор: Нзобретенв
МПК: G06K 13/18
Метки: 218548
...ленты нз одно качание рамки регулируется 30 эксавытрниоыым унором. 4 н уиором Б якоря. электромагниты 8.Н исходном полюыииы иоя. дейсгвВВм пружины 2 якорь элищюэяФГеита Я ойтзщРГ до упора 5, а рами 1 через.сабжису.удерицииет-ся в арайеем левамиоложаиык. фнюкв зв:цыы трикоыого упора Ф) вружиаай; 6. Бщмажиаалента нрыжата собачкой к верзааау терну раман 1 Ири подаче пиюиия элекщвмагнщ .э, аре-., адолеывя усилие пружины 2, закюпом. якорю ударяет по соолчке, раморжюнет ее иа- осы: до упоэа рамки 1 и еедыг ражщГ В. Я 3 ВЙЕВЙ правое положение.Гри иолиом срабатыыэиыи 34 мытршаахмита 3 рамка. по инерции и под дейстыиеп пружи-. ны 6, продолжая двигаться варино, набегает нижним концом соба нки на аретиеоположный выступ захвата якоря,...
Устройство считывания с конденсаторного запоминающего устройства
Номер патента: 219294
Опубликовано: 01.01.1968
Автор: Меньшиков
МПК: G06K 7/08
Метки: запоминающего, конденсаторного, считывания, устройства
...с и чувствит коллектор минающег с сеткой л динен с баточником присоединением заявкиИзвестны устройства считывания с конденсаторного запоминающего устойства,Предложенное устройство отличается от известных тем, что оно содержит транзистор,коллектор которого соединен с выходом запоминающего устройства и через сопротивлениес сеткой лампового триода. Анод соединен сбазой транзистора, а эмиттер подключен к источнику питания.Это позволяет повысить надежность и чувствительность.Схема устройства представлена на чертеже.Нормально лампа 1 заперта, транзистор 2при этом также заперт. При поступлении сигнала с конденсатора на вход 3 и режиме регенерации лампа 1 открывается, анодный токее открывает транзистор 2, и потенциал коллектора поднимается до...
Печатающее устройство
Номер патента: 219295
Опубликовано: 01.01.1968
Авторы: Всесоюзный, Заксенберг, Кауфман, Николаев, Смирнов, Цветков
МПК: G06K 15/02
Метки: печатающее
...о печати 0 данного символа поступает из схемы И, например дешифратора. в электромагнит 4 и в схемы совпадения. Ударная штанга 3, притягиваясь к электромагниту 4, ударяет по пуансону 2, который прижимает бумажную и кра- Б сящую ленты к соответствующему литеру навращающемся печатающем колесе 1. Печатающий гуансон, производя выбег, разрывает нормально-замкнутый контакт, состоящий из пуансона и контактного штыря в цепи источ ника тока 7.При этом на выходе индикатора выбега(НЕ) сигнал не выдается. В случае отсутствия выбега из-за поломки пружины 5, перекоса и залипания пуансона в направляющей 25 планке б контакт между головкой пуансона 2и штырем 11 не размыкается и с выхода индикатора выбега, выполняющего логическую функцию НЕ, в индикагор...
Триггер со счетным входом
Номер патента: 219621
Опубликовано: 01.01.1968
Авторы: Арнит, Артюх, Вычислительной, Институт
МПК: G06K 1/00, H03K 3/315
Метки: входом, счетным, триггер
...7 смещен в сторону открывания. Если диод полупроводниковый с достаточно крутым изломом прямой ветви вольтамперной характеристики, то величина смещения транзистора 7 незначительно зависит от величины прямого тока.Прп повторном воздействии входного импульса величина сигнала на входе усилителядискримпнатора превышает его порог и на импульсном выходе б появляется сигнал перепаса. Под его воздействием транзистор 11, выполняющий функцию сброса в О, открывается и перебрасывает диод 1 в нулевое состояние, За счет задержки импульса вентилем и транзистором П шунтирующее действие транзистора 11 несколько задерживается по сравнению с действием входного сигнала по входу установки 1, что достаточно для надежной установки состояния О.Высокий...
Электрографическое печатающее устройство
Номер патента: 219638
Опубликовано: 01.01.1968
Авторы: Алленов, Бчиков, Двойников, Дондыш, Кожевников, Минаева, Пашвыкин, Ремизов, Старостин, Сучков, Терехов
МПК: G06K 15/14
Метки: печатающее, электрографическое
...1, электродвигатель 2 и кривошипно-шатунную передачу 3, сообщающую валику возвратно-поступательное движение в осевом направлении. Предмет изобретенияЭлектрографическое печатающее уво, содержащее транспортирующий меузел смачивания, регсордср, нагревателустановки теллурового валика, от.гссчсгтем, что, с целью повышения срокаустройства, узел установки теллуровогка содержит электродвигатель с крившатунной передачей, сообщающейвозвратно-поступательное движение внаправлении. Известны электрографические печатающие устройства, содержащие транспортирующий механизм, узел смачивания, рекордер, нагреватель и узел установки теллурового валика, который не имеет возможности перемещаться Б в осевом направлении.Предложенное устройство отличается тем,...
Устройство для преобразования оптических изображений в электрические сигналы
Номер патента: 219870
Опубликовано: 01.01.1968
Авторы: Валацка, Левитас, Пожела
МПК: G06K 7/14
Метки: изображений, оптических, преобразования, сигналы, электрические
...изображени м тени Устройство для прео изображений в электри жащее источник света чающееся тем, что, с ствительности и упрощ ройства, в нем в кач пользован полупрозрач никовый датчик, распол ником света и преобра вания оптическихсигналы, содеротодатчи к, отлиповышения чувконструкции устфотодатчика ис- фотополупроводный между источм изображением. ВХОРСКОМУ СВЙДЕТЕЛЬСТВУ публтсковано 14,71,1968. Бюллетень1 Известны устройства для преобразования оптических изображений в электрические сигналы, содержащие источник света и фотодатчик.Предложенное устройство отличается тем, что в нем в качестве фотодатчика использован полупрозрачный фотополупроводниковый датчик, расположенный между источником света и преобразуемым изображением.Это...
Устройство для определения гравитационного потенциала магнитного ноля
Номер патента: 219917
Опубликовано: 01.01.1968
Автор: Мосиенко
МПК: G06K 11/02
Метки: гравитационного, магнитного, ноля, потенциала
...поступательное движение вдоль маршрута карты б с закодированными исходными данными. Под картой расположен осветитель 10, представляющий собой светостол для копирования чертежей. Осветитель равномерно подсвечивает карту снизу, так что на фотоэлемент 5 попадает больший или меньший световой поток в зависимости от величины закодированного поля в окрестности фотоэлемента (т. е. от величины и количества отверстий в пластине).10 В схеме фотоэлемента 5 возникает ток, пропорциональный падающему на шаровой катод световому потоку, т. е. пропорциональный пересчитанному в точку полю, где находится центр шарового катода. Этот фототок подается на усилитель 9, а после усиления - на перо самописца 8, которое отклоняется от положения равновесия на...
Устройство для считывания графических функций
Номер патента: 219930
Опубликовано: 01.01.1968
Авторы: Восилюс, Иванаускас
МПК: G06K 11/00
Метки: графических, считывания, функций
...абсцисс осуществляется от блока управления 9.10 На фиг. 2 показана часть изображения линии графической функции, проектируемой на фотодиодную линейку, Амплитуда сигнала l, получаемого на выходе усилителя б, пропорциональна степени затемнения соответствую щего фотодиода линейки 4. На выходе усилителя б образуется комплекс сигналов К Дальнейшее применение многоканального фильтра экстремальных сигналов и многоканального фильтра центрального сигнала способствует 20 выделению сигнала в том канале, фотодиодкоторого пересекает середина линии графической функции. Из всех сигналов /, поступающих от усилителей б на многоканальный фильтр экстремальных сигналов, этот фильтр 25 пропускает только сигналы с максимальнойамплитудой (или близкой к ней)...
219939
Номер патента: 219939
Опубликовано: 01.01.1968
Автор: Максимов
МПК: G06K 1/08
Метки: 219939
...приводном валу вместо роликов могут быть установлены неподвижные выступы. В этом случае вместо трения качения будет трение скольжения, При срабатывании электромагнита 3 рычаг 4, повернувшись на оси 10,ТВЕРСТИЙ В ПЕРФОКАРТАХ ождает промежуточную собачку б, котопод действием пружины 12, переместивна оси 11 до упора 14, становится под уп ударной собачки 5, занимающей верхоложение. Происходит кинематическаяударной собачки 5 и. пуансона 8 через ежуточную собачку б. При вращении приого вала ролик 2 прокатывается по проо ударной собачки 5, в результате чего сон перемещается вниз по заданному заи пробивает отверстия в перфокарте. В момент, когда пуансон находится в крайнем нижнем положении, конец рычага электромагнита 4 под действием пружины 13...
Устройство для считывания информации
Номер патента: 220647
Опубликовано: 01.01.1968
Авторы: Добр, Иванов, Институт, Калмыков, Технической
МПК: G06K 7/14
Метки: информации, считывания
...световыми лучами, а темновые токи их больше темнового тока рабочего и компенспрующсго фотодиодов соответственно и служат температурными стабилизаторами.На фотодиоды 1 и 12 световые информационные сигналы поступают одновременно и от одной и той же точки информационного поля.Электрические сигналы фотодиода 1 усиливаются по току транзистором 8 и подаются на базу транзистора 8 усилителя напряжения. Сопротивлением б задается рабочая точка транзистора 8,Сигналы на базе транзистора 8 имеют форму, показанную на фцг. 2. а прц освещенности 1, и ца фцг. 2, в - прц освещенности Рз)РЛиния А - уровень черного, линия В - уровень белого (уровень минимальных информационных световых сигналов), линия С - уровень насыщения усилителя напряжения...
220651
Номер патента: 220651
Опубликовано: 01.01.1968
МПК: G06K 11/04
Метки: 220651
...пути, пройденному лучом. При,пересечении последним затемненного участка носителя записи, например, точки кривой графика, световой сигнал не попадает на торцы световодов линейной апертуры, вследствие чего в последовательности импульсов во времени образуется скважина. Число же импульсов на выходе фоточувствительного элемента до скважины будет пропорционально считываемой ординате точечки кривой. Синфазно с лучом 2 разворачивается луч 8. Очередное движение его начинается со сдвигом по оси абсцисс графика так, что линия сканирования совпадает с соответствующей линейной апертурой 9 световодов 10, собранных в круглую апертуру 11. Таким образом, при каждом сканировании лучом 8 на выходе фоточувствительного элемента 12 вырабатывается чггсло...
Устройство для регистрации ординат считываемых графиков
Номер патента: 220652
Опубликовано: 01.01.1968
МПК: G06K 11/00
Метки: графиков, ординат, регистрации, считываемых
...коэффлциента К, сравнения. Выходы вентилей 14 подключены к единичным входам триггеров регистра 12, выходы которых подключены ко входам дешифратора 16, а входы последнего - к разрешающим входам вентиля 17 целой части (единица) и вентилей 18 дробной части коэффициентов сравнения, импульсные входы которых соединены с выходами вентиля 8. Бььход вентиля 7 подключен ко входу а, выход вснтиля 17 - ко входу б собирательной схемы 19, выходы вентилей 18 - ко входам сумматора 8 дробной части коэффициентов К; сравнения, вход последнего - через линию задерькки 20 ко входу в собирательной схемы 19, выход которой соединен со входом накопительного счетчика 2. Единичные выходы триггеров счетчика 2 подключены к разрешающим входам вентилей 21 выдачи...
Устройство для преобразования графиков в цифровой код
Номер патента: 221394
Опубликовано: 01.01.1968
Автор: Швецоь
МПК: G06K 11/00
Метки: графиков, код, преобразования, цифровой
...ощей схем совпаов, входы выходам тодиопов,Известны устройства для преобразования графиков в цифровой код, содержащие линейку фотодиодов, осветитель, схемы совпадения и триггеры.Для устранения неоднозначности при считывании графиков, выполненных в виде перфорированных отверстий на непрозрачной ленте, в предлагаемом устройстве выход каждого фотодиода подключен к соответствующей схеме совпадения, два других входа схем совпадения соединены с выходами триггеров, входы каждого из которых подключены к выходам соответствующей пары соседних фото- диодов,На чертеже представлена схема устройства.Фотоди оды 1, расположенные в линейку перпендикулярно ленте с графиком (на чертеже не показана), выполненном в виде перфорированных отверстий,...
221400
Номер патента: 221400
Опубликовано: 01.01.1968
Авторы: Катыс, Телемеханики, Широков
МПК: G06K 9/28
Метки: 221400
...следящих систем 6 и 7, осуществляющих центрирование знака по осям координат (до совме щения оптического центра знака с точечнымпереходом). После центрирования с каждой пары коллекторов 2, 4 и 3, 5 снимаются равные потен пиалы. Разностный ток на выходах фотоэлемента равен нулю. При этом с помощью устройств управления 8 и 9 осуществляется подача к дополнительным электродам 10 и 11 импульсного напряжения с генераторов стро бирующих импульсов 12 и 13,Это напряжение создает электрическое поле, ускоряющее дрейф генерированных носителей в считывающем элементе. Измеряя вре мя дрейфа выбранных точек знака до коллектора, определяют смещение геометрического центра знака относительно оптического центра,Выбор точек знака определяется длиной 25...

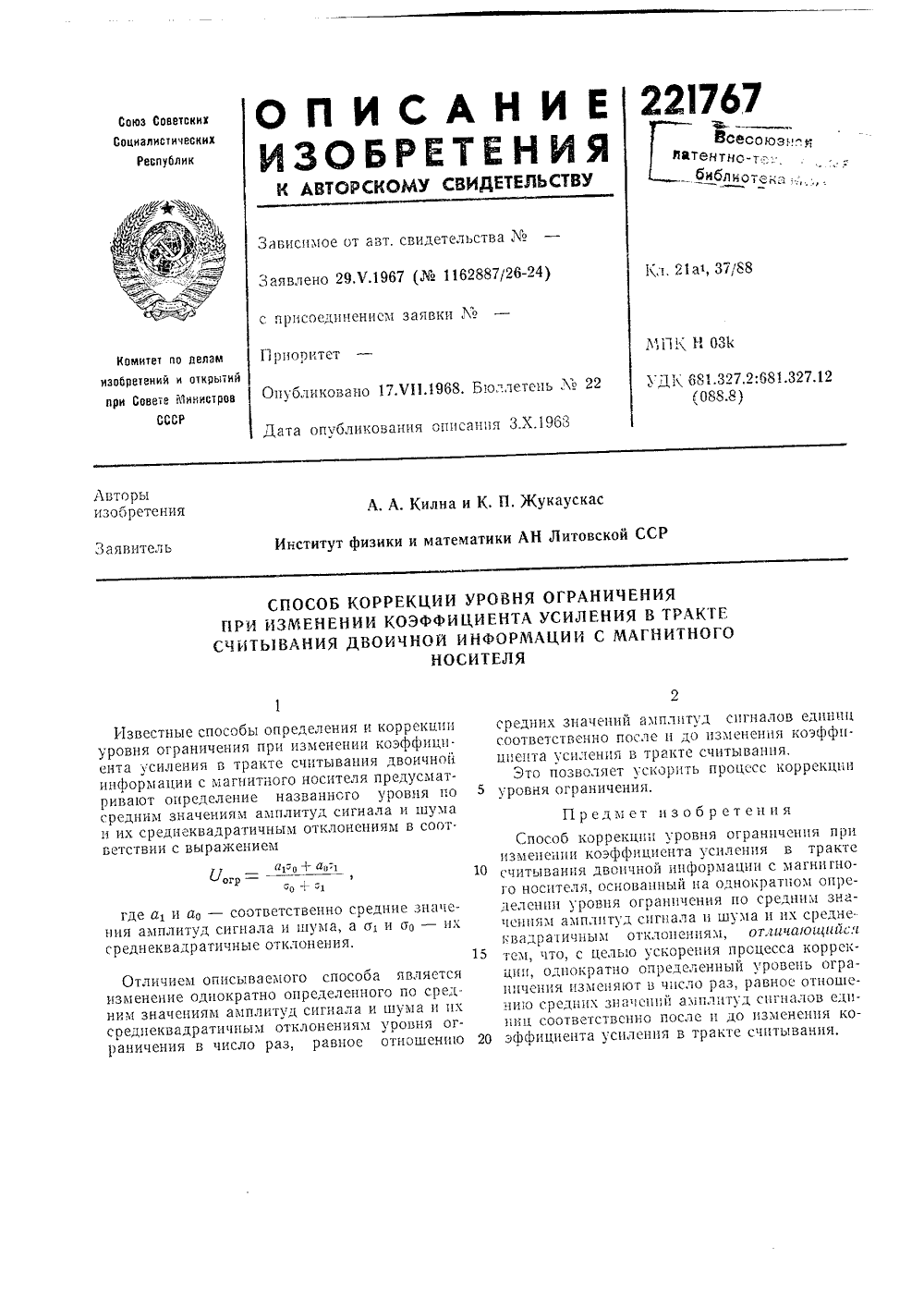

Способ коррекции уровня ограничения
Номер патента: 221767
Опубликовано: 01.01.1968
МПК: G06K 7/08
Метки: коррекции, ограничения, уровня
...ггь причения. средних зна соответственцпента усиле Это позво ровня огран деления и коррекции зменении коэффицп. читывания двоичной носителя предусматванного уровня по туд сигнала и шума отклонениям в соот. пгналов единиценени 5 коэффп.ыванпя,цссс коррекции ет изобретения ттто+ д тгр -1о .1- "т а, и ао - соответственно средниемплитуд сигнала и шума, а о, и иеквадратичные отклонения. стче - пх спос описываемого днократно опр ям амплитуд с атичным откл число раз,ется ред и и. личием пение о значени теквадр ченияеделенного по гнала и шума онениям уровн равное отнош змеим сред Известные способы опр уровня ограничения приента усиления в тракте с информации с магнитного ривают определение на средним значениям ампл и их среднеквадратичным...
222005
Номер патента: 222005
Опубликовано: 01.01.1968
Авторы: Государственное, Евстигнеев, Крицкий, Кубланов, Ленинград
МПК: G06K 13/08
Метки: 222005
...УСТРОЙСТВ ОДАЧИ КАРТОЧНЫХ НОСИТЕЛ незадемпфированфрикционный подачи 4, счетчик Оно содержит магази ный шаговый двигател дающий ролик 3, трак и узел прижима б. строиИзвестные устройства для подачи карточных носителей содержат магазин, узел привода, выполненный в виде непрерывно вращающегося двигателя с фрикционным подающим роликом, тракт подачи со счетчиком и узел прижима.В предложенном устройстве узел привода выполнен в виде незадемпфированного шагового двигателя, создающего продольные вибрации прилегающего к подающему ролику карточного массива.Это повышает надежность работы у ства при поштучной подаче носителей. На чертеже показано предложенное устройство. Предмет изобретенияУстройство для подачи, карточных носителей, содержащее...
Способ разложения изображения на элементы
Номер патента: 231236
Опубликовано: 01.01.1968
Авторы: Гребнев, Ленинградска
МПК: G06K 9/82
Метки: изображения, разложения, элементы
...в картинной плоскости предлагается производить путем изменения длительности периода строчной развертки (Т) при постоянной скорости прямого хода кадровой развертки (1 ур) в функции от времени (1)ЛуТх У соза -1 уп Ну " уп- ( п 1 - 1 у)з 1 паа =А 1 а+В 1+ С, (6) 10 где А, В и С - постоянные коэффициенты.Размер Лх элемента разложения предлагается изменять путем изменения длительности интервала квантования видеосигнала по времени (т) при постоянной скорости прямого хода 15 строчной развертки (Гхр) в функции от времени (1)Лх ЛХСОЗ а - (1 уп 1 - 1 у) З 1 п,а 1 -НЧ20: И+Е, (7) где Р и Е - постоянные коэффициенты.В результате реализации функциональныхзависимостей (б) и (7) получают требуемые 25 размеры элемента разложения изображениядля...
Устройство для нелинейного преобразования многомерного сигнала
Номер патента: 231237
Опубликовано: 01.01.1968
Метки: многомерного, нелинейного, преобразования, сигнала
...нелинейными характеристикамц преобразователейи 4 производится с помощью блоков 5 и б соответственно, которые выбирают необходимую комбинацию напряжений на управляемых входах преобразователей в зависимости от характера сигналов, вырабатываемых счетно-решающим блоком 7.-Если у 1, у у - множество реализаций одного ансамбля случайных входных сигналов, поступающих на вход функциональных преобразователей г ц 2 и соответствующих классу А, то задача устройства сводится к отысканию нелинейного преобразованияу;Р) .= гЬР)1,где= 1, 2, 3,й - число реализаций;у,(1) - сигнал на входе функциональных нелинейных преобразователей второго каскада;у,. (1) - сигнал на входе каждого -го преобразователя второго каскада;0 - оператор нелинейного...
Узел знаконосителя для печатающих устройств
Номер патента: 231908
Опубликовано: 01.01.1968
Автор: Редников
МПК: G06K 15/02
Метки: знаконосителя, печатающих, узел, устройств
...печаты, от.шчаощийая скорости и четко одвижную направл жду знаконосителе ней литерами, ук ле с помощью пру зиаконосителя дсодержащий зн олоточки и литер елью повышения ои содержит цеп стацовленцую ме щающимися по :и ца знакоиосите рессорок и упоро аютем, сти,ос присоединением заявки ЬПриоритет В известных узлах зиаконосителя для пе ытающих устройств литеры крепятся к знаконосцтелю шарнирно, что не позволяет обеспечить четкий отпечаток при повышеицых скоростях печатания.Отличие описываемого устройства заключается в том, что оно содержит цеподвикнуо направляющую, установленную между знакоцоснтелем и перемещающимися по ней литерамц, укрепленными на знаконосителе с помощью пру;кипящих рессорок и упоров. Это позволяет повысить скорость и...
Устройство для преобразования изображений при распознавании зрительных образов
Номер патента: 257162
Опубликовано: 01.01.1969
Автор: Васильев
МПК: G06K 9/30
Метки: зрительных, изображений, образов, преобразования, распознавании
...блок 4 преобразования исходной системы координат, блок 5 масштабной нормализации описания и раопозн а ющую систем у б.Устройство работает следующим образом.Изображение, проектируется на рецепторное поле 1. Информация о состоянии каждой ячейки рецепторного поля подается на блок 2 определения координат центра тяжесги и блок 3 определения угла наклона оси инерции изображения.В блоке 2 координаты хо и уа центра тяжести изображения определяются по формулам:. Шибанов Редактор Е. В. Семанова Корректор Г. П, Шипьма тавител аз 705/11 Тираж 480 Подписно Типография, пр. Сапу В блоке 3 предлагаемого устройства опре. деляется угол а наклона оси инерции,по фор- муле а= агс 1 д а,где а, - коэффициент уравнения у=а,+ахоси инерции изображения,...
Устройство для считывания информации с магнитного регистратора
Номер патента: 257163
Опубликовано: 01.01.1969
Авторы: Борковский, Всесоюзный, Коробейникова
МПК: G06K 7/08
Метки: информации, магнитного, регистратора, считывания
...не будет ни одной единицы, практически невозможно.Импульсы на выходе схемы 8 будут иметь вид последовательной серии ввиду их разброса по времени, Выделение из этой серии только одного мпульса осуществляется при по ощи одновибратора 4, который, срабатывая от первого пришедшего импульса, остается нечувствительным ко всем остальным, если время его нахождения во включенном состоянии превышает максимальное время разброса между импульсами. Так как длительность им пульса на выходе одновибратора 4 должна превышать треть временного интервала между двумя числами, то для формирования узкого синхроимпульса используется одновибратор 5, который запускается в момент возвращения одновибратора 4 в исходное положение и вырабатываетузкий...
Способ подачи ленточного носителя информации
Номер патента: 257164
Опубликовано: 01.01.1969
Автор: Комакдровский
МПК: G06K 13/18
Метки: информации, ленточного, носителя, подачи
...соответствен- З 0 но проектируемому на него изображению; 4 - источник света; 5 - зеркало илп барабан, грани которого зеркальны; б - система линз; 7 - носитель копий; 8 - блок управления приводом носителя; 9 - блок управления приводом зеркала (барабана); 10 - блок проявления и закрепления скрытого электрографического изображения и очистки цилиндра; 11 - блок управления устройством.Предлагаемый способ в таком устройстве реализуется следующим образом.Изображение с носпгеля 1 проектируется через зеркало 5 и систему линз б на поверхность цилиндра 3. Прп снятии только одной копии блок 8 непрерывно подает носпгель 1 к месту сканирования 2, прп этом блок 9 держит зеркало 5 неподвижным так, что на поверхность цилиндра З,переносится...
Кассета для намотки ленточного носителя
Номер патента: 257293
Опубликовано: 01.01.1969
Авторы: Арзуманов, Луарсабишвили, Рамфопуло, Средств, Тбилисский
МПК: G06K 13/18
Метки: кассета, ленточного, намотки, носителя
...5, во ото входит втулка 4. Предмет изобретенияля намотки ленточного нобобышку с расположенньсторонам фланцами и узеаюитаяся тем, что, с цельюисимости управления,прив одновальном многокасустановки содержит неподвкко вой зубчатой муфты,дно целое со втулкой, входй подшипник многокаслегающим фланцем. Кассета д содержащая ее торцовым новки, отлич жения незав пользовании блоке, узел диск двухд пенный за о установочны блока, и приЭто позволяет достичь ления .каждой двухдиск Нд чертеже показан ма кассеты и приняты ния: 1 - фланцы, 2 -вижный диск зубчатой 5 - подшипник, управ- муФты. 20 ая схе- означе- неподвтулка,25 независимостиовой зубчатойа конструктивнследующие оббобышка, 3 -,муфты, 4 Изобретение относится к области регистрационной и...
Электроконтактное считывающее устройство
Номер патента: 257884
Опубликовано: 01.01.1969
Авторы: Битт, Зусман, Критский, Экспериментальный
МПК: G06K 7/04
Метки: считывающее, электроконтактное
...поворота кулачок 11, укрепленный на валу, воздействуя на ролик 12 рычага 13, отжимает рамку 14, что вызывает рас фиксирование прижимов 15 и сброс памяти.Затем кулачок 1 б, взаимодействуя с роликом 17, поворачивает рычаг 18, который опускает считывающие штыри 19 на перфоленту, Там, где в перфоленте имеются отверстия, штыри 1 О проходят сквозь цих, вследствие чего прижимы занимают нижнее положение, Остальные штыри и соответствующие прижимы остаются в верхнем положении. При дальнейшем вращении вала 10 кулачок 11 дает возможность 15 пружине 20 вернуть рамку в исходное положение, причем рамка заходит под крючки 21 прижимов 15, находящихся в верхнем поло жецци, и запирает цх. На каждом прижиме имеется электрический контакт 22, который за...
Способ преобразования мпогоградационного зрительного изображения
Номер патента: 257885
Опубликовано: 01.01.1969
Автор: Акоп
МПК: G06K 9/20
Метки: зрительного, изображения, мпогоградационного, преобразования
...способ отличается тем, что нелинейно усиленный набор значений яркостей детектируют порогом, который пропорционален среднему уровню яркости контрастированцого изображения.Это позволяет сохранить форму объектов на изображении при одновременном сокращ циги объема и повышении скорости обработк информации.Предложенный способ предполагает предварительное представление подлежащего преобразованию зрительного изображения в виде ОГОГРАДАЦИОН НОГОРАЖЕН ИЯ гле К - коэффициент пропорционалыгости. Прп этом можно всегда найти таксе К, что ВЫПОЛНЯЛОСЬ УСЛОВИЕЗаказ 250/2405 Тираж 480 ПоднеЦНИИГ 1 И Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушскаи наб., л. 4/5 Тип. Харьк. фил пред, Патент изображения диапазон...
257886
Номер патента: 257886
Опубликовано: 01.01.1969
МПК: G06K 15/02
Метки: 257886
...зазора между головкой и носителем, влажности и со. става среды, в которой происходит нанесение заряда. Для создания таких напряжений требуются повышающие трансформаторы, количество которых определяется схемой управления. Такое выполнение электродов позволяет начительно снизить необходимое напряжение ечати и тем самым упростить конструкцию ечатающих устройств такого типа. На фиг, 1 представлена раоочая поверхность одного электрода печатающей головкипроволочного типа; на фиг, 2, 3, 4, 5 и 6 показаны примеры применения предлагаемого5 изобретения для различных вариантов печатающях головок (однорядной, многорядной,однорядной групповой, литерной),Электрод печатающей головки состоит примерно из 50 микроэлектродов (один из кото 1 О рых...
Устройство для съема данных с записей регистрирующих приборов
Номер патента: 232535
Опубликовано: 01.01.1969
Авторы: Белкин, Беспалов, Мокроусов
МПК: G06K 7/01
Метки: данных, записей, приборов, регистрирующих, съема
...7. Последний намотан на ка 1 зкас, изогнут 111 й 1 по д ге окржности, 15 центр которой лежит на оси вращения рычагов. На потенциометр подается стабилизированное напряжение. Оператор вращает маховичок 8, поворачивая через две пары конических шестерен ось 4 и связанные с ней рычаг 20 3 с визиром 1 и рычаг 5. Перекрестье визирясовъ 1 ещястс 51 с ОтслсжиВаеыой к 11 НВО 11 п 1 эи этом с движка потенциометра снимается напряжение, пропорциональное углу поворота визира, а следовательно, величине заиисянно го параметра.Стрелка 9 указывает по отметкам ня лентемомент времени, которому соответствует данная точка кривой регистрируемого параметра.Центр вращения стрелки у разны.; регист раторов может находиться на различном рас232535 Предмет...
Селектор для щелевых перфокарт
Номер патента: 232606
Опубликовано: 01.01.1969
Автор: Дадунашвили
МПК: G06K 13/14, G06K 17/00
Метки: перфокарт, селектор, щелевых
...для отбора щслевых псрфокарт только из небольшого массива. Для отбора щелевых ,перфокарт из большого массива (в несколько тысяч карт) следует описанный селектор дс полнить следующими известными средствами:виброподставкой с отверстиями в плите, в которые вставляются ножки селектора для удержания на вибрирующей плите, и выдвижной панелью с заслонкой для сохранения сортиро вальных спиц в закодированном положениипри смене в селекторе очередной пачки щелевых перфокарт.Применение предлагаемого селектора для отбора щелевых перфокарт позволяет хранить щелевые перфокарты в пачках с уже продетыми удерживающими спицами,В таком массиве поиск осуществляется следующим образом. Пачку щелевых перфокарт вместе с удерживающими спицами укладывают в...
