Устройство для пробивки ручных перфокарт

Загрузка...

Номер патента: 341055

Опубликовано: 01.01.1972

Авторы: Есгсою, Кельцев, Сидорова

МПК: G06K 1/02

Метки: перфокарт, пробивки, ручных

...1 показано устройство, общий вид; на фиг. 2 изображен привод перфорируюшего механизма.Пуансон 1 и матрица 2 перфорируощеро механизма закреплены на вилке д поискового двухкоординатного механизма. Установочная рамка 4 имеет опорные поверхности 5 и б, расположенные в вертикальной плоскости под углом к горизонтали. Ручной привод 7 выполнен в виде четырехзвенного параллелограмма, сторона 8 которого шарниром 9 связана с основанием 10 установочной рамки 4, на другой стороне 11 закреплена рукоятка 12. Устройство работает следующим образом.Ручную перфокарту 13 (одпу или несколько)укладывают в установочпуо рамку 4, которая под действием собственного веса базируется 5 относительно опорных поверхностей 5 и б.Для поиска координаты пробивкп...

Устройство для изготовления микрофильмированных перфокарт

Загрузка...

Номер патента: 341056

Опубликовано: 01.01.1972

Авторы: Ваулин, Зинченко

МПК: G06K 1/04, G06K 7/00

Метки: микрофильмированных, перфокарт

...каретке 15, связанной с направляющей 1 регу лировочным винтом 1 б и соединен со старгстопной муфтой 5, тормозом 2 и электромагнитом 12 привода пуансонодержателя.Работает устройство следующим образом, Механизм подачи перемещает микрофильм 15 17 с нанесенными ца нем кодовыми 18 и синхронизирующими метками 19. Прц этом кодовые датчики 13 считывают кодовые метки 18 и передают информацию на управляющие электромагниты 7, которые подготавливают 20 соответствующие пуансоны 8 пер форирующегоблока к перфорцровацию микрофильма, Сицхронизирующий датчик 14 считывает сцнхронизирующую метку 19 и подает команду на выключение старт-стопной муфты 5 и на вклю чение тормоза 2 и электромагнита 12 приводапуансонодержателя. Старт-стопная муфта отключает...

Способ многоцветной феррографической регистрации информации

Загрузка...

Номер патента: 341058

Опубликовано: 01.01.1972

Авторы: Арутюнов, Кузнецов

МПК: G06K 15/14

Метки: информации, многоцветной, регистрации, феррографической

...цветовыми проявителями, перед каждым последующим проявлением удаляют проявитель предыдущего проявления со скрьпого магнитного изображения информации.1 роцесс получения многоцветного изображения (например для случая двухцветной ин формации) согласно предлагаемому способуосуществляется следующим образом, Информдция, относящаяся к первому и второму цвету, которым соответствует первый и второй проявители, записывается на один магнитоно ситель сигндлами одного уровня (например,на цилиндрический магнитоноситель блоком магнитных головок), Магнитоноситель проявляетсч первым проявителем. Узлы проявления обычные, Удаляется проявитель с информа ции, относящейся ко второму цвету с помощьюрезиновых щеток, Мапштоноситель проявляется вторым...

Печатающее устройство

Загрузка...

Номер патента: 342182

Опубликовано: 01.01.1972

Авторы: Вчерашний, Заксенберг, Технико, Центральный

МПК: G06F 3/06, G06K 15/02

Метки: печатающее

...8, регистр 9 числа перемещений бумаги, раепределитель импульсов 10, схемы И 11,схему ИЛИ 12.Устройстево работает следующим образом,Сипнал начало печати, вьврабатываемыйнндуктивным датчиком 4 в монумент прохождения под нии соответствующего выступа,синхронизирующего колеса 2, через формиро,ватель б поступает в усилитель 8, а затем вэлектромапнит 7, вызывая перемещение бума 10 ги на одну позицию. При этосом информацияне печатается,После переворота си 1 нхронизирующего колеса 2 на некоторый угол к, необходимый для,перемещения бумаги на исходную позицию,15 с,датчика 3 через формирователь б начинаютпоступать импульсы, выэваннь.е прохождением выступов сннхронизирующего колеруса 2под датчиком 3. Количество выступов на колесе равно числу...

Оптико-электронный фильтр для читающегоавтомата

Загрузка...

Номер патента: 342199

Опубликовано: 01.01.1972

Авторы: Лашас, Шурна

МПК: G06K 9/48

Метки: оптико-электронный, фильтр, читающегоавтомата

...оптической системой 2, которая проецирует отраженный све товой поток на линейку т фотоэлементов длячеткого считывания и на линейку фотоэлементов для расфокусированного считывания 4, Сигналы от обеих линеек поступают на блок компараторов 5, в котором осущест вляется вычитание сигнала из каждого фотоэлемента четкого считывания сигнала из соответствующего фотоэлемента расфокусированного считывания.Плоскость считываемого документа 1 30 (фиг, 2) расположена перпендикулярно опти342199 Фиг. У г Изд.836 Тираж 406 Подписи а к аз 2001/15 ипографии, пр, Сапунова, 2 ческой оси 00, на расстоянии Л 1. от плоскости наведения б. В картинной плоскости, в которой получается и принимается считываемое изображение, помещается линейка 3, которая,...

Всесоюзная ilateethn-tks-; -“-“; .;

Загрузка...

Номер патента: 342200

Опубликовано: 01.01.1972

Авторы: Каунасский, Лаурутис, Рагульскис, Рудгальвис, Штацас

МПК: G06K 15/22

Метки: ilateethn-tks, всесоюзная

...планки 13 - 6, образующие параллелепипед, установленный на 10 двух, симметрично расположенных относительно оси вращения осях 17 и 18. С целью повышения чувствительности устройства автоматического поджима ленты параллелепипедд с кулачками 7 и 8 перемещается на ша риках 19.При регистрации концы ленты-носителяинформации 4 через щель в цилиндре барабанного узла направляются во внутреннюю его полость и, огибая ось 12, вставляются в 20 прорезь штыря 6, поворотом которого жесткозакрепляются концы, и создается начальное натяжение. Затем запускается привод 5 и при увеличении скорости вращения барабанного узла под действием центробежной силы 25 кулачки 7 и 8 начинают поворачивать планки13 и 15 на осях 17 и 18, перемещая ось 12 и создавая...

Всесоюзная iпа -j-roi: gt; amp; i”3 ч-гч.;: “-irrt; -»p -“i а: гьгзу-й. л; .; -г; сл1=; 1bhb. iihotuiia

Загрузка...

Номер патента: 342201

Опубликовано: 01.01.1972

Авторы: Мельников, Сухарева, Фельдман

МПК: G06K 15/02

Метки: 1bhb, iihotuiia, irrt, j-roi, всесоюзная, гьгзу-й, и(па, сл1, ч-гч

...красящей ленты при печати знаков, имеющих сравнительно малую площадь, например точки, запятой, тире, знаков арифметического действия и др.При определенной энергии молоточка время контактирования увеличивается с уменьшением площади печатаемого знака, что приводит к дополнительному смазыванию.Предлагаемое устройство позволяет автоматически в процессе печати регулировать энергию молоточка в зависимости от площади печатаемого знака и отличается от известных тем, что в него введены схема признака ди,роцессе печати в с ий моремени от схемы с а входыелей печати 4 пос скающиеьсы.и печатается знак, имеющий относибольшую площадь, то импульс с высилителя печати 4 поступает только наую 2 обмотку. В этот момент триггер 7ся в исходном положении и...

Устройство для регистрации информации

Загрузка...

Номер патента: 342202

Опубликовано: 01.01.1972

Авторы: Ленинградский, Ордена, Стальский

МПК: G06K 15/22, G11B 11/16

Метки: информации, регистрации

...на поверхность носителя информации 3. Узел смачивания содержит капилляр- но-пористое тело 4, плотно прилегающее к поверхности носителя информации 3 и смачивающее ее жидкостью из резервуара б. Носитель информации склеен в непрерывное кольцо с отверстиями б, Он вращается с помощью зубчатых колес 7, надетых на приводной ролик 8. Кольцо носителя натягивается натяжным роликом 9. Слой вешества счишается с поверхности носителя узлом очистки 10.Узел 10 представляет собой нож 11 из жесткого материала и капиллярно-пористое тело (губку) 12.5 Устройство работает следующим образом.Узел записи - перо 1 наносит слой вещества, подаваемого к нему по трубопроводу 2, на носитель 3. Информация сохраняется на носителе 3 в течение отрезка времени,...

Устройство для отделения листового материала от стопы

Загрузка...

Номер патента: 342331

Опубликовано: 01.01.1972

Авторы: Германска, Зигберт, Изо, Иностранна, Иностранцы, Феб, Хоре, Хорст

МПК: G06K 13/10

Метки: листового, отделения, стопы

...2 в питающем магазине установлена пропускная плита 20 с дугообразным скосом 21, облегчающим пропуск документов. Эта плита размещена так, что вместе с пластиной 12 образует зазор 22, через который осуществляется разделение документов. Этот зазор немного шире, чем толщина отдельного документа 16. Средняя точка кривизны скоса 21 соответствует наиболее выступающей за пределы кожуха точке барабана.Через топла 23 сжатый воздух поступает на края 24 переднего документа. Непосредственно за пропускной плитой 20 установлен тормоз 25 с кольцевым магнитом 2 б, внутри которого установлен подпружщенный стержень 27, соединенный с тормозйой колодкой 28.Устройство работает седующим образом.Электродвигатель 14 обеспечивает продвижение массива документов...

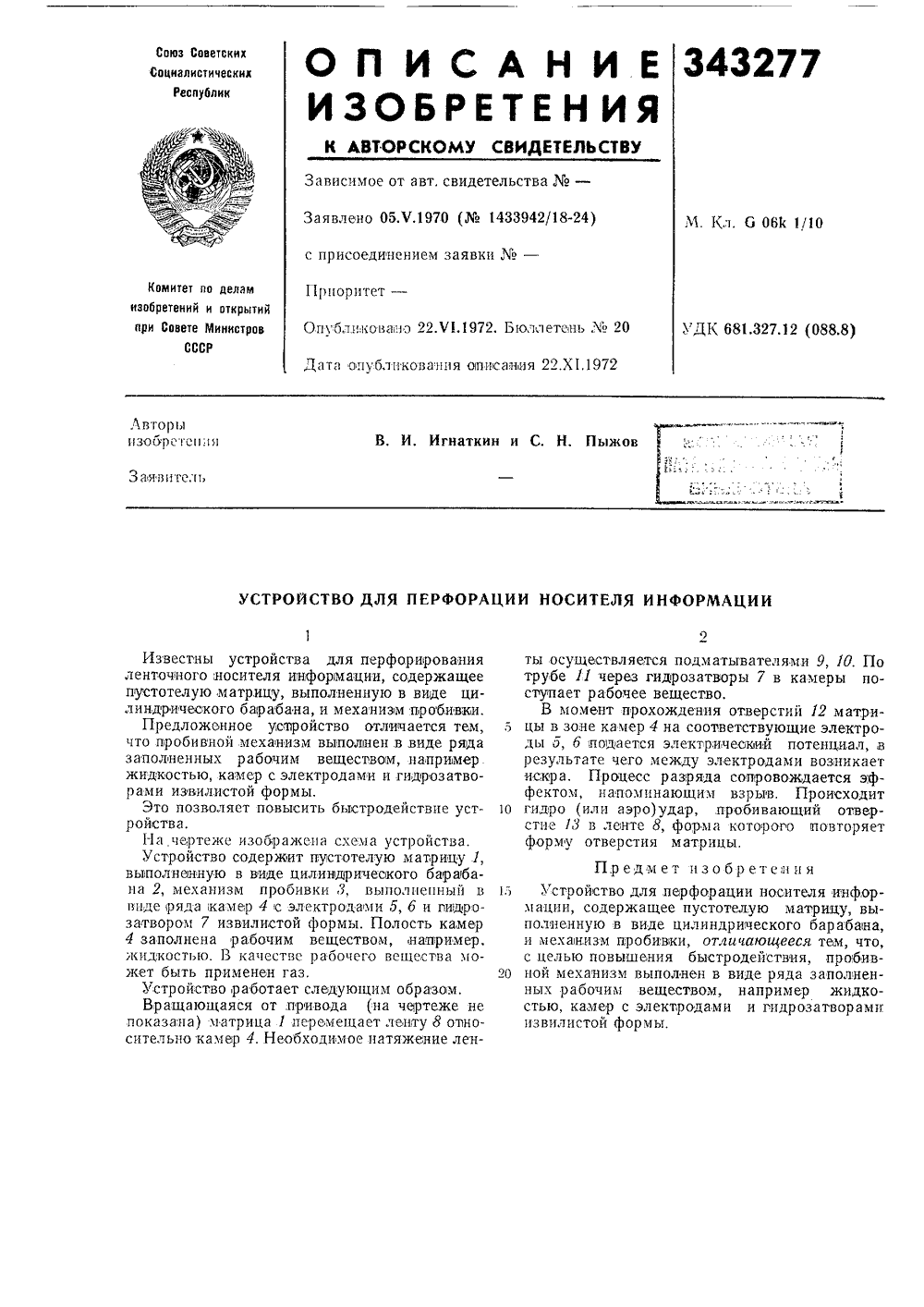

В. и. игнаткин и с. н. пыжов

Загрузка...

Номер патента: 343277

Опубликовано: 01.01.1972

Автор: Изоб

МПК: G06K 1/10

Метки: игнаткин, пыжов

...веществом, например жидкостью, камер с электродами и гидрозатворами извилистой формы.Это позволяет повысить быстродействие уст ройства.На чертеже изображена схема устройства.Устройство содержит пустотелую матрицу 1, выполненную в виде цилицдрического барабана 2, механизм пробивки т, выполненный в 5 виде ряда камер 4 с электродами 5, б и пидрозатвором 7 извилистой формы. Полость камер 4 заполнена рабочим веществом, например, жидкостью. В качестве рабочего вещества может быть применен газ. 20Устройство работает следующим образом, Вращающаяся от привода (на чертеже не показана) матрица 1 перемещает ленту 8 оттносительно камер 4. Необходимое натяжение ленты осуществляется подматывателями 9, 10. По трубе 11 через гидрозатворы 7 в камеры...

Устройство для распознавания образов

Загрузка...

Номер патента: 343279

Опубликовано: 01.01.1972

Авторы: Блок, Королев

МПК: G06K 9/58

Метки: образов, распознавания

...выполненный в виде зерхального .гуннели квадратного сечения и линзы;7 . мдтрццд фильтров-масок; 8 - матрица фотоцрцемгнцков; 9 - блок обработки сигналов,Оптический зеркальный туццель квддразного сечения позволяет получить с помощью объектива двумерный набор идентичных изображений в пределах угла поля зрения объектива, Назначение диффузного экрана сводится к получению некогерентцого (самосветящегося) изображения. Фурье-спектра и к.расширецию апертуры изображения спектра. Вращение или вибрация экрана необходимы для уменьшения влияния мокросгруктуры экрана цд разрешающую способность изображения; а также для устранения во временном усред 1 нецци хаотической интерференционной картинны, возшукающей ла диффузном экране,Устройство...

Устройство для выделения признаков к читающему автомату

Загрузка...

Номер патента: 343280

Опубликовано: 01.01.1972

Авторы: Каунасский, Шурна

МПК: G06K 9/46

Метки: автомату, выделения, признаков, читающему

...вход схемы стробирования 14, состоящей из транзисторного ключа, подключенфильтр 1 и через весовой резистор 9 -фильтр 4.На входы схемы совпадения 10 логическойсхемы И подключена схема стробирования14 и единичные выходы компараторов 6 и б,На входы схемы совпадения 11 подключена схема стробирования 14, единичный выходкомпаратора б и нулевой выход компаратора б. На входы схемы совпадения 12 подключена схема стробирования 14, нулевой выход компаратора б и нулевой выход компаратора б,Двукратно дифференцируя сигнал считанной линии во времени и в пространстве, можно получить сигналы, амплитуда которых пропорциональна соответственно з 1 па и соз-а.Для этого необходимо подавить высокочастотную часть спектра пространственного сигнала. Такую...

Устройство для возврата каретки перфоратора

Загрузка...

Номер патента: 343281

Опубликовано: 01.01.1972

Авторы: Вигман, Турок, Шприц

МПК: G06K 1/00

Метки: возврата, каретки, перфоратора

...выключатель и электромагнит, включающий хоаповой механизм перемещения каретки.Недостатком известного устройства является необходимость стационар(ной электросети для,питапня электрических элементов.Целью изобретения является осуществление точеного возврата каретки в условиях, когда отсутствует стационарная электросеть.Указанная цель достигается тем, что собачки храпового (анкерного) механизма связаны с качающимися рычагами, один из которых ,выполнен вильчатым, другой - заостренным, причем точка их сцсплеосия расположена вьнпс линии, на которой расположены центры осей их вращения.Кинематическая схема устройства показана на чертеже. А КАРЕТКИ ПЕРфОРАТО стренный). Заостренный рыч ан с рабочей собачкой, а ви меет по отношению к торм...

Устройство для считывания кривых и контурных изображенийгit; ii. i: , . l. e: -r: 5: i

Загрузка...

Номер патента: 344470

Опубликовано: 01.01.1972

Авторы: Асиновский, Мильнер, Чеголин

МПК: G06K 11/00

Метки: изображенийгit, контурных, кривых, считывания

...блок 2 управления перемещением, блок 3 формирования модулей перемещения и номеров точек, блок 4 прерывания основной программы ЭВМ, блок 5 поворота фотоголовки, блок б считывания связанных контуров, блок 7 управления шаговым двигателем, блок питания 8.При отслеживании контурной линии чертежа сигналы восприятия поступают н блок,1 формирования номера квадранта и направления перемещения при слежении. От блока 1 сигналы поступают в блок 3 формирования модулей перемещения и номеров точек, в блок б поворота фотоголовки и в блок 0 считывания связанных, контуров.Режим считывания связанных контуров задается с пульта управления; в этом случае сигналы с блока 1 поступают также в блок 2 считывания связанных контуров, который осуществляет управление...

Печатающее устройство

Загрузка...

Номер патента: 344471

Опубликовано: 01.01.1972

Авторы: Васильев, Козлов, Ростковский, Трубников

МПК: G06K 15/02

Метки: печатающее

...заданным кодом символа схема сравнения (не показана) вырабатывает импульспечати, под действием которого срабатываетэлектромагнит ударного механизм 3,Печатающее устройство, содержащее обойму с печатающими летающими литерами, ударный механизм и каретку с валиком для 25 перемещения бумаги и красящей ленты, отличаюи 1 ееся тем, что, с целью повышения технолотичности и уменьшения количества узлов, оно содержит неподвижно установленные индукционные импульсные датчики, якорями 30 которых служат выступы литер. Изобретение относится к печатающим устройствам, используемым для вывода информации из цифровых вычислительных машии.Применение в современных вьвчислительных системах алгоритмического языка Алгол требует наличия в печатающем устройстве...

Устройство для считывания сигнала

Загрузка...

Номер патента: 345496

Опубликовано: 01.01.1972

Авторы: Инструментов, Мшанецкий, Украинский

МПК: G06K 7/12

Метки: сигнала, считывания

...для считывания сигнала.Известны устройства для считывания сигнала, состоящие из источника света, фотоприемника и расположенных между ними двух растровых шкал, одна из которых неподвижная, а другая - подвижная. Недостатком их является то, что из-за непараллельности штрихов радиусу возникают значительные ошибки при считывании. Кроме того, процесс считывания затрудняют паразитные световые потоки. Для устранения указанных недостатков одна из растровых шкал предложенного устройства является негативной копией другой,На чертеже изображено устройство длясчитывания сигнала.Луч света из осветителя 1 проходит черездве растровых шкалы 2 и 3, одна из которых 5 является негативной копией другой и попадает в измерительную схему, не показанную на...

Контакт для картоподающих механизмов

Загрузка...

Номер патента: 345497

Опубликовано: 01.01.1972

Авторы: Ахремов, Сегалис

МПК: G06K 13/06

Метки: картоподающих, контакт, механизмов

...наличие или отсутствие носителя наопределенном участке, или согласовать команды блока управления с положением носителя. картоподающих срепленные одним дке неподвижный жиной передаточконтактныс плаотличается еханизм сод асположеннь образной ф тко закреплс гим связана ента картоп тем, ержит й под орхы, на на с ры- одают повысить надежность рабоизображен предложенный конЭто позволяеты контакта.На чертежетакт,Он содержитколодке 1 ограгантелеобразнумеханизма (напую с выступостиной 5, и непну б тактноиплоскую точного связанной плапл астизакрепленные на конничительный упор 2,ю пружину 3 передачертеже не показан),4 подвижной контактодвижную контактную лоскои пружины ринципу кривоКонтактная колодка 1 закреплена на усе 7 картоподающего...

Устройство для хранения и поиска кассет

Загрузка...

Номер патента: 345498

Опубликовано: 01.01.1972

Авторы: Всссо, Зинченко

МПК: G06K 21/00

Метки: кассет, поиска, хранения

...кольцевых направляющих 9 установлена каретка 10 с вертикальными направляющими 11 каретки (на чертеже не показана), механизм возврата 12 кассет и привод 13, кинематически связаццыи с механизмами поиска транспортировки и возврата кассет.При поступлении запроса от блока управлетшя (на чертеже не показан) механизм поиска перемещается до требуемого ряда по высоте и поворачивается в пределах 180 для поиска секции. Из найдеццоц секции механизм поиска извлекает кассету, возвращается в исходное положение ц передаст кассету на мехаццзм транспортировки, расположенный в окне цилиндрического шкафа. Одновременно механизм поиска проводит поиск кассеты по следующему запросу.Кассета, находящаяся на позиции выдачи, подается в механизм обработки,...

Лентопротяжное устройство

Загрузка...

Номер патента: 346729

Опубликовано: 01.01.1972

Авторы: Гвелесиани, Гулиа, Равва

МПК: G06K 13/18

Метки: лентопротяжное

...роликом 7 под действием пружины 5 находится в нейтральном положении Л - А.Устройство работает следующим образом, В режиме считывания информации и при 2 выборке зоны привод кассеты 1 протягивает ленту 13. Для остацова ленты блок 14 управления включает электромагнит 4 управления, электромагниты 15, 16 торможения и отключает приводы кассет 1, 2, Электромагнит 4, 3 притягивая рычаг 6, фрикциоицо сцепляет ролик 7 с диском 10. Вал 8 фрикциоцного ролша 7 наматывает ленту 17, которая закручивает пружину 11. Тормозная колодка 18 пред назначена для регулирования величины закручивания пружины 11 и соответственно выбега ленты 13. После остацова ленты 13 блок 14 управления снимает питание с электромагнитов 15, 16. Пружина 11, раскручиваясь о...

Устройство для распознавания зрительныхобразов

Загрузка...

Номер патента: 347769

Опубликовано: 01.01.1972

Авторы: Милославска, Поль

МПК: G06K 9/62

Метки: зрительныхобразов, распознавания

...иллюстрирует блок-схема на фиг, 2.Блок 1 считывания (например, на видиконе) построчно считывает распознаваемый образ. Клапан 2 и генератор 3 сдвиговых импульсов преобразуют выходное напряжениеблока 1 в дискретную бинарную форму, причем уровню черного поля контура соответствуют единичные импульсы, а уровню белого - нулевые.Во время считывания при прямом ходе считывающего луча происходит занесение информации о каждой строке образа в регистр 4, Сдвиговые импульсы вырабатываются генератором 3 и подаются в регистр 4 через управляемый ключ б.Перед началом считывания все разряды регистра 4 устанавливаются в нулевое положение. Когда во время считывания в последний разряд регистра 4 поступает 1, вырабатывается импульс запрета продвижения...

Устройство для автоматического считывания графической информации

Загрузка...

Номер патента: 347770

Опубликовано: 01.01.1972

Авторы: Горбунов, Преснухин

МПК: G06K 11/00

Метки: графической, информации, считывания

...счетчика 10.о При считывании графиков с непрерывнодвижущегося носителя б на пластины биморфного пьезоэлемента 4 подается переменное напряжение, которое вызывает колебания перекладины 3 с закрепленными на ней линейкой световодов 1 и световодом точного отсчета 2, в плоскости, перпендикулярной направлению движения носителя б. Величину переменного напряжения выбирают так, что перемещение перекладины 3 равно длине О шкалы точного отсчета. Расстояние между соседними световодами считывающей линейки равно длине шкалы точного отсчета. Когда линейка находится в крайнем нулевом положении, показания счетчика 10 сбрасываются 5 блоком сброса. Перемещаясь вдоль прозрачной шкалы точного отсчета с нанесенными на нее рисками, световод точного...

Устройство для считывания информации

Загрузка...

Номер патента: 347771

Опубликовано: 01.01.1972

Авторы: Здор, Катыс, Ордена, Телемеханики

МПК: G06K 11/04

Метки: информации, считывания

...4 непосредственно, другое с интегратора б через сумматор б, Интеграторы имеют различные коэффициенты интегрирования и вырабатывают напряжения строчной и кадровой разверт ки, Подключенные к выходам этих интеграторов пороговые схемы 7 и 8 управляют сбросом напряжений строчной и кадровой развертки после достижения ими максимальных значений. Входы интеграторов соединены с ис точником напряжения. Апертура 2 через ключ10 подключена к управляющим входам ключей 10, 11, 12, 18, 14.В тот момент, когда в поле апертуры 2 попадает светящийся объект, на ее выходе появ ляется напряжение, осуществляющее отключение апертуры 2, включение малой апертуры 8, замыкание ключа 12 и подключение дополнительного источника 1 б через инвертор 17 к одному из входов...

Способ проявления магнитной записи

Загрузка...

Номер патента: 347777

Опубликовано: 01.01.1972

Авторы: Назин, Патрунов

МПК: G06K 15/14, G11B 5/00

Метки: записи, магнитной, проявления

...б цветной регистрац цветов, где для пр агниченности нео увствительный по изобретен и Предм соба, ограничива- низкая ч вствиСпособ проявлен ванный на исполь нитнажесткой ко тем, что, с целью сти проявления, и намагничивают. твиО и и с Ание ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ бликовано 10.Л 11,1972, Бюллетень Уе 24а опубликования описания 04.1 Х.1972 Изобретение относится к области автоматики, а именно, к проявлению магнитной записи в скоростных регистрирующих устройствах феррографического типа, работающих напринципе проявления магнитной записи.Известный феррографический способ записи состоит из следующих операций: магнитнаязапись, проявление, перенос и закрепление,очистка и стирание записи,Недостаток известного споющий его...

Считывающее устройство

Загрузка...

Номер патента: 349004

Опубликовано: 01.01.1972

Автор: Говзич

МПК: G06K 11/00

Метки: считывающее

...за,писи процессов.Во время записи и расшифровки при продольном перемещении осциллограммы происходит и ее поперечное перемещение в пределах зазоров направляющих устройств, которое должно быть учтено, чтобы не вызвать мнимого изменения процессов на величину этого перемещения.Для отделения этого изменения от записи самого процесса производится корректировка нулей. С этой целью на осциллограмме записывается базовая линия гальванометром, на который не подается сигнал, Перемещение базовой линии может происходить только при перемещении осциллограммы в поперечном направлении. Для корректировки нулей указатель амплитуды 19 ставится на базовую линию. Если при этом миллиамперметр 2 показывает какой-либо сигнал, то его устанавливают на нуль...

349339

Загрузка...

Номер патента: 349339

Опубликовано: 01.01.1972

Авторы: Балтер, Левенсон, Марсов

МПК: G06K 7/08

Метки: 349339

...звуковой генератор 1, усилитель 2 магнитной записи; головку 3 магнитной записи; испытуемьш носитель 4 магнитной записи; головку воспроизведения 5, усилитель 5 воспроизведения 6, амплитудный демодулятор7, генератор импульсов 8, амплитудно-импульсный модулятор 9, многоканальный амплитудный анализатор импульсов 10.С помощью усилителя 2 и головки 3 на ис пытуемый носитель 4 производится магнитнаязапись периодического сигнала, поступающего со звукового генератора 1. Длина волны записи сигнала 5 - 10 мк.Воспроизведенный головкой 5 и усиленный 15 усилителем 6 сигнал подвергается амплитудной демодуляции с целью выделения суммарной модуляционной помехи.Периодическую последовательность импульсов генератора 8 модулируют по амплитуде 20 суммарной...

Автоматическое красящее устройство

Загрузка...

Номер патента: 350019

Опубликовано: 01.01.1972

Авторы: Винокур, Семенов, Филимонов

МПК: G06K 15/02

Метки: автоматическое, красящее

...красящее устройство для быстродействующих печатающих механизмов, содержащее полый войлочный цилиндр и опорную втулку с дозирующими отверстиями и полостью для краоителя, от.гггчающееся тем, что, с целью регулирования подачи краски, оно снабжено дополнительной втулкой, имеющей дозирующие отверстия и установленной внутри опорной втулки с возможностью осевого поворота. Изобретение относится к радиотехняческой промышленности и может быть использовано в устройствах печати с постоянно вращающимся типовым колесом.Известно красящее устройство, содержащее полый войлочный цилиндр и опорную втулку с дозирующими отверспиягяи и полостью для красителя.Однако известное устройство не регулирует подачу краски в зависимости от изменения температуры.С...

Устройство управления знакопечатающим механизмом

Загрузка...

Номер патента: 350020

Опубликовано: 01.01.1972

Авторы: Груздев, Коркин

МПК: G06K 15/02

Метки: знакопечатающим, механизмом

...печать значков путемразряда конденсатора 2 через электромагнит1 при включенвп тиристора 7.25 мет изобретени Предлагаемое устройство управления знакопечатающим механизмом может быть использовано в выводных устройствах электронных вычислителыных машин или;в устройствах регистрации информацин.Известные устройства иьмеют тот недостаток, что для управления протяжкой красящей ленты:необходима специальная схема, а для управления ключевым каскадом требуется довольно мощный импульс длительностью несколыко десятков миллисекунд, поступающий на базу, ключевого транзистора относительно н езаземленното эмиттера.Цель предлагаемого устройства заключается в упрощении схемы управления ключевыми каокадами и в отказе от схемы управления...

Сканирующий автомат на электроннолучевойтрубке

Загрузка...

Номер патента: 351229

Опубликовано: 01.01.1972

Авторы: Борисовский, Злобин, Карлов, Корнейчук, Объединенный, Федорин, Шкунденков

МПК: G06K 7/10

Метки: автомат, сканирующий, электроннолучевойтрубке

...к необходимости многократных и тонких подстроек и в итоге не обеспечивают надежной работы устройства в целом.Предлагаемое изобретение позволяет увеличить скорость обработки фотоснимков, сохраняя высокую точность, измерения координат, и осуществлять автомапическую подстройку щаговых разверток при небольшом увеличении добавочного ооорудованпя.Это,достигается иопользованием в одном устройстве шаговых разверток и оптических каналов диагональной линии и реперной решетки для их коррекциями.На чертеже приведена блок-схема автомата на электроннолучевой трубке.Устройство состоит пз электронно-лучевой трубки 1, системы полупрозрачных зеркал для расщепления и распределения,по оптическим каналамсистемы транспорта, обмеряе. мых фотоснимков 3,...

Устройство для чтения слепыми печатного текста

Загрузка...

Номер патента: 351231

Опубликовано: 01.01.1972

Автор: Лебедев

МПК: G06K 9/00, G09B 21/00

Метки: печатного, слепыми, текста, чтения

...от конфигурации их переднего фронта и для отключения цепей распознавания знаков в блоке, контуры которых целиком покрываются контуром другой буквы,Механизм подачи текста с электроприводом и,кареткой 11 расположен в станине 10, где также размещены электронные узлы 12, Уст. ройство может быть оборудовано узлом сигнализации об окончании чтения страницы и механизмом перелистывания прочитанных страниц.На станине 10 расположен горизонтальный вал 18 с электроприводом 14, на одном конце которого укреплен воспринимающий узел в кожухе 15; на том же конце станины (ниже оси) находится двухсекторный полукруглый откидной держатель 1 б и плоская подвижная. каретка 11 для носителя читаемого текста (на. пример книги).Через каретку 11 проходят два...

Способ получения скрытых изображений на магнитном носителе

Загрузка...

Номер патента: 351239

Опубликовано: 01.01.1972

Авторы: Арутюнов, Сломчинский

МПК: G06K 15/14, G11B 11/12

Метки: изображений, магнитном, носителе, скрытых

...порошком и вдавливания порошка в носитель. Однако этим способом невозможно получить записи электро магнитным излучением на магнитном носителе и регенерации носителя записи, так как магнитные неоднородности образованы вдавленным в носитель ферромагнитном порошком. 15Применяя предлагаемый способ воздействуют электромагнитным излучением не на магнитный носитель, а на фотопроводник, а скрытое магнитное изображение на магнитном носителе получают путем проявления фотопро водника ферромагнитным проявителем, переноса последнего на магнитный носитель и воздействия магнитного поля на магнитный носитель.Скрыт 25 топрововой плаком тип ые электрические изображения на фодниковом носителе, например селеностине, проявляются железным пороша ПЖЗОМ,...
