G06K — Распознавание данных; представление данных; воспроизведение данных; манипулирование носителями информации; носители информации

Номер патента: 163019

Опубликовано: 01.01.1964

Автор: Максимов

МПК: G06K 13/02

Метки: перемещения, перфокарт, позиционного, прерывистого

...в этот момент в верхнем положении. Карта останавливается, а ролик б продолжает вращаться, до тех пор, пока упорный рычаг под действием кулачка 11 не уйдет в паз направляющей 12. Ширина щели между направляющими 12 и 13 должна быть достаточной для свободного перемещения перфокарты,Пуансон 14 пробивает отверстие и возвращается в верхнее положение, а упорные рычаги 9 и 10 под действием кулачка 11, поворачиваясь на осях 15 и 1 б, освободят перфокарту, которая переместится к следующему ряду упорных рычагов, где происходит аналогичный процесс пробивки,Устройство содержит двенадцать рядов упорных рычагов, что соответствует количеству позиций, пробиваемых на перфокарте.Упорные рычаги приводятся в движение от кулачков 11, укрепленных на валу...

Номер патента: 163430

Опубликовано: 01.01.1964

МПК: G06K 7/14

Метки: 163430

...перфокарты на один шаг на делитель поступали шестнадцать импульсов. Вращающийся диск 5 пересекает световой луч от лампочки 10 к фотодисду б.Сигнал с фотодиода 6 поступает на усилитель-формирователь 11, а с негона импульсный вход усилителя 12. Потенциальным вхоцом усилителя 12 управляет триггер 13 ко орый блчдирует гыхсд усшитеся 12 в прчгежутке между перфокартами.Триггер 13 имеет вхд для установки в состояние 1 корректирующим импульсом уси 5925лителя 14 и вход для установки в состояние О сигналом усилителя-формирователя 15.Когда первая колонка перфокарты надвигается на щель, под которой размещены считывающие фотодиоды 7 всех двенадцати позиций перфокарты, передняя кромка перфокарты закрывает фотодиод 8, фиксирующий начало...

Номер патента: 163814

Опубликовано: 01.01.1964

МПК: G06F 3/06, G06K 15/10

Метки: 163814

...тем выше точность устройства, но 25 более 200 проволочек брать нецелесообразно из-за громоздкости конструкции. Пластины 4, имеющие верхнюю кромку правильной прямоугольной формы, предназначены для небольшого натяжения проволочек-электродов. ЗО Между проволочками и электроизоляционным каркасом имеется эластичная прокладка 5. коммутацию строить функ=(х) в дисеской бумаге чек в сек. П е одписная группа 14 а Известны устр пись информаци магу путем под ды. Получаемый маге закрепляет бов. Предлагаемое щее устройство что оно состоит Х и У, каждая бой электроизол ми между токоп лочками, выполнЗапись производят следую Между матрицами параметров лочки которых перпендикулярн помещают лист электростатиче Матрицы сжимают так, что вс обеих матриц...

Номер патента: 163819

Опубликовано: 01.01.1964

МПК: G06K 11/04

Метки: васильевgt, ггл, нтко, пс, яв

...луча перем ическоартных щается одггисная группа 14 гг Опубликовано 22.И 1.196 Дата опубликования опи СТРОЙСТВО ДЛЯ СЧИ Известны устройства для считывания информации с плоских прозрачных документов путем развертывающего преобразования, содержащие генератор развертки, питаемый от генератора стандартных импульсов и расположенный с одной стороны документа, фотоумножитель, расположенный с другой стороны документа, и привод перемещения документа.Предлагаемое устройство обеспечивает высокую скорость считывания информации с документа и точность ее преобразования. Это достигается применением в качестве генератора развертки оптической системы магнитоэлектрического осциллографа, а в качестве привода перемещения документа - следящей системы,...

Номер патента: 163826

Опубликовано: 01.01.1964

Автор: Ритин

МПК: G06K 1/10

Метки: ленточный, перфоратор

...срабатывание которых па входесхемы дешифратора приводит к включенио соленоида 14 и отпечатыванию на листе бумаги символа контроля пробивки литерным рычагом, поворачивающимся на оси 27 под 25 действием втянутого в соленоид якоря.Если символы, отпечатывающие при пробивке и контроле, совпадают, т. е оба раза печатание производилось одним и тем же литерным рычагом, в лентопротяжный механизм 28 30 выдается команда - импульс на включение.В результате притягивается сердечник 29, поворачивая траверсу 30, а собачка проталкивает храповое колесо 31 лентопротяжного вала на один зуб, что соответствует продвижению ленты на один шаг, Если же символы, 5 отпечатанные во время пробивки и контроля, отличаются друг от друга, т. е. печатали разные литерные...

Номер патента: 164033

Опубликовано: 01.01.1964

Авторы: Катыс, Мельниченко

МПК: G06K 7/14

Метки: оптико-механический, прибор, сканирующий

...9 в нижней части. Гибкнс элементы могут быть изготовлены, например, из синтетического материала Гкапралона Б). Шестерня 9 с помощью роликового деформатора-штанги 10 с роликами 11 вводится в зацепление с неподвижной металлической шестерней 12. Штанга 10 жестко связана с валом двигателя.Ролики 11, упираясь в стенки гибкой зубчатой шестерни 9, придают ей форму эллипс. Зубцы гибкой шестерни, лежащие по оое стороны большой оси эллипса, входят в зацепление с жесткой зубчатой шестерней 12. При этом зубцы обеих шестерен 9 и 12, расположенные не на большой оси эллипса, выходят из зацепления. Зубцы на гибкой и жесткой шестернях выполнены с одинаковым шагом, но н гибкой шестерне зубцов меньше, чем на жесткой. Разница в числе зубцов должна...

Номер патента: 164485

Опубликовано: 01.01.1964

Авторы: Кайби, Лось, Пдтент, Хти

МПК: G06K 7/14

Метки: считывающее, фотодиодное

Номер патента: 164493

Опубликовано: 01.01.1964

Авторы: Лисичанский, Нестеров, Резанов, Сергеев, Скл, Смолий, Федоров, Цапке

МПК: G06K 15/02

Метки: автоматическая, машинка, печатающая

...плоскости с первым, печать на котором производится но вызову оператора.На чертеже изображена функциональная схема предложенной машинки.Перемещение каретки с печатающим колесом производится прн помощи ходового винта, приводимого в двикение электродвигателем М, получающим питание от источника БП по цепям; клемма а - контакт 1 Р 2 - контакт 2 РЗ - обмотка 1 Р 1 - клемма б; клемма а - контакт 1 Р 2 - контакт 2 РЗ - конденсатор С, - контакт 2 Р 2 - обмотка 1 Р - контакт ЗР 2 - клемма б,Включение и реверс электродвигателя М осуществляется контактами реле Р 2 и РЗ, на которые поступаот сигналы из вычислительной машины, и концевыми выключателями Б, - Бз.Второй бланк, предстагляющнй собой обыкновенную телегряфнуО ленту, расположен в одной...

Номер патента: 164627

Опубликовано: 01.01.1964

Автор: Халфин

МПК: G06K 9/58

Метки: объектов, опознавания, телевизионное

...состоящего из гг элементов. Растр, образующий рецепторное поле, может быть любой 20 формы. Если выходную мишень б расположить па катушке 7 из стекловолокна, то растр 12 мояет быть вплотную придвинут к мишени б, Чувствительность возрастет, и объектив 11 будет не нужен.25 Волокна растра 12 подводятся к фотоумножителям И или к другим фотоэлементам. Выходные токи фотоумножителей 13 воздействуют на и триггеров, образующих регистр 14.1.1 а регистре 14 в случае черно-белых объек.30 тов записывается двоичным кодом любой из164627 Предмет изобретения 10 оловаБаранов оставитель Техред Ю, Шлаи Тираж 825 Формат бум, бОХ 90/в Обьем 0,16 изд. л, Цека 5 копИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр....

Номер патента: 164719

Опубликовано: 01.01.1964

МПК: G06K 7/01

Метки: 164719

...ленте. Но в этих устройствах элементы, распознающие отверстия в перфоленте, являются переключателями только для одной цепи, что требует размножения контактов,Описываемое устройство отличается от известных тем, что ощупывающие штырьки укреплены непосредственно на коммутирующих реле. Реле собраны в секции и расположены радиально по отношению к перфоленте. Такое выполнение устройства позволяет упростить его схему и повысить надежность в работе.На чертеже изображена читающая головка с реле МКУ(реле могут быть любые).Головка состоит из секций 1. Каждая секция содержит ощупывающие штырьки 2, рычаги 3 и реле 4.Все секции идентичны и взаимозаменяемы, На катушки всех реле подается повышенное опросное напряжение. Если в перфоленте под...

Номер патента: 164720

Опубликовано: 01.01.1964

МПК: G06F 3/12, G06K 15/02

Метки: 164720

...и подключ только при печати), дешифраторы Д и троны с электромагнитами ТЭМ,Печатающий механизм (фиг. 2) состоит изчетырех печатающих комплектов, каждый из которых содержит набор цифровых секций - литер 1, размещенных по винтовым линиям 0 барабана 2, и набор молоточков 3, расположенных по дуге окружности над соответствующими цифровыми секциями. Бумажная лента 4 протягивается перпендикулярно винтовым линиям. Работа печатаюшего устройства происходит по команде печать. По этой команде триггер ТП ставится в положение 1 и включает лентопротяжный механизм 1 П. Одновременно открывается усилитель УС в обоих трактах синхронизации по входу СИ. Сипхропизирующие импульсы поступают из усилителя УС на счетчик Сч, линию задержки Зд и в машину на...

Номер патента: 165589

Опубликовано: 01.01.1964

Авторы: Миколаевский, Телепин

МПК: G06K 11/00

Метки: ввода, величин, графически, непрерывных, перемещений, представленных

...определения направления движения шкалы и ускорения ввода информации в машину, оно содержит логическое устройство, 40 выполненное на трех триггерах и схемах совпадения высоких уровней, причем выход каждого из фотодиодов подсоединен через усилители и формирователи к счетному входу соответствующего триггера, к единичному и ну левому входу двух других триггеров и к одному из входов схем совпадения, другие входы которых управляются триггерами, а выходы через собирательные схемы связаны с входами положительного и отрицательного при ращения сумматора. 3Сигналы с фотодиодов поступают на усилители 5, после которых формируются триггерамими Ш митта 6.Затем, с помощью одновибратора 7 выдаются импульсы прямоугольной формы регулируемой длительности, с...

Номер патента: 165596

Опубликовано: 01.01.1964

Автор: Васильев

МПК: G06K 7/14

Метки: информации, считывания

...считывать информацию с непрозрачных документов с высокой скоростью и точностью ее преобразования, что обеспечивается использованием фотообъектива, проектирующего считываемый документ, проходящий перед визирной щелью экрана, на фоточувствительный катод передающей электроннолучевой трубки.На чертеже изображена схема устройства. Устройство содержит передающую электроннолучевую трубку 1 с фотообъективом 2, фоточувствительным катодом 3 и отклоняющими пластинами 4, генератор стандартных импульсов б, экран б с визирной щелью, привод перемещения документа 7 и фотоголовки 8. При подключении пары отклоняющих пластин 4 электроннолучевой трубки к генератору стандартных импульсов след светового луча перемещается по фоточувствительному ка тоду по...

Номер патента: 166181

Опубликовано: 01.01.1964

МПК: G06K 11/00

Метки: 166181

...плцка 1 с одним теиевым графиком и две птлоцис головки, каждая из которых сос тоит пз объектива 2, экрана 3, закрытого птсркми со щелью (ис показаны), и считывлощсго фотоэлелита 4. Пленка с грдфикол равномерно освецастся чсрез копдецсор 5 и рдсссиватель 6 осветителем 7.251 асстояиие между читающими головками может меняться, Для получения нулевого и отрицательного сдвига головки расположецы под определенным углом отиосптельио плевки с грдфикол так, чтобы при минимальном рдс стоянии лежду пилки оптические оси их пересекались. Изображение части графика проек. тируется ца экр щью объектива фотоэлсмсцтом. Таким образом, удвоение записи дится це путем получения двух исхо фиков, а путем оптического преоб записанной кривой и чтения...

Номер патента: 166190

Опубликовано: 01.01.1964

Автор: Ленинградское

МПК: G06K 15/02

Метки: автомат, билетов, бумажной, выдачи, ленте, печатания

...длятоварных ц нетоварных билетов.В цсходцом полокении рычаг 28 замыкаетконтакт 31, включенный в цепь счетчика бпродаццых билетов. Прц повороте рукояткой32 рычага 28 в цаправлеции, обозцачецномстрелкой Л, освобождается рукоятка 25, барабан 3 переводит в рабочее положецце нетоварцое клише и размыкает контакт 31. Механизмы автомата могут быть приведецы в дейстнце как от электропривода, так и вручцую.Блок 2 управления содеркит электромагнитцые реле Р 1, Р 2 ц РЗ ц пусковоц электромагццт ЭП электродвигателя 9, управляющийлвшателем посредством контактной группыГК,Электрические элемецты моцетопрцемцогомехацизма включецы в блок управления через клеммцые колодки КК 1 ц КК 2, пцтацие кПосле обесточцвация реле Р 1 разрывается цепь...

Номер патента: 169264

Опубликовано: 01.01.1965

МПК: G06K 11/04

Метки: 169264

...электроннолучевую трубку 1 с отклоняющими пластинами 2 вертикальной развертки и флуоресцирующим экра. ном 3, генератор 4 развертки, чувствительный элемент, включающий светонепроницаемый корпус 5 с визирной щелью 6 и фотоумножитель 7, привод 8 для перемещения документа, считывающие фоточувствительные головки 9.Источником энергии в предложенном генераторе является экран 3 электроннолучевой трубки 1, по которому перемещается световое пятно. При перемещении этого пятна в части экрана, ограниченной визирной щелью 6, вы. ходной ток фотоумножителя оудет изменяться с изменением степени затемнения рабочего по ля документа 10. Прп прохождении световым пятно уч экрана, соответствующих кривой запис 5 тываемого документа, выходной ток фот жителя...

Номер патента: 170214

Опубликовано: 01.01.1965

МПК: G06K 9/28

Метки: 170214

...элементы связи - 2 Ь 1, в диагональные - ЗЬ. Черезвремя 2 Ь 1 опрокидывается ячейка 1 б, затемеще через 2 Ы - ячейка 17.Полезный импульс от ячеек 17 опрокидывает элемент И. При этом возникает импульсна входе и, соответственно, на выходе блока4 ит,д,После ячейки 19 опрокидывается ячейка 20,и вновь возникает импульс в блоке 7,Затем возникают два импульса на блоке 10,каждый из которых имеет длительность ЗЬ.Вследствие того, что во всех элементах 3связи имеются линии задержки, не будетдвух импульсов, действующих одновременно.При сложении импульсов на блоке 12 суммирования получается последовательность импульсов, выражающих последовательностьцифр666600000066555555Это есть описание кривой в десятичнойформе,11 оследовательность импульсов может...

Номер патента: 170780

Опубликовано: 01.01.1965

Авторы: Вайнбергер, Шлиомович

МПК: B07C 5/28, G06K 13/08

Метки: всесоюзная, патснтно

...количеством ячеек, равным числу элементов двоичноинеобходимо для сопрвозможного количесттов на транспортеремое устройство позвошее число пространсстные.На чертеже показва на 70 накопителекомбинаций С при иУстройство содер ана блок-схема устроистй с использованием кода =2.кит систему задержки А,п 8состоящую из - = - = 4 цепочек, каждьА 2ряд О, 1, 2, 3 которой состоит из четырех ячеек (а, Ь, с, г 1), селекторы Сг, С 2 Сто, двухзвенный делитель тактовой частоты Д и генератор тактовой частоты ТГ.В селектор С 1 с ячейки 1 а коммутируется первый элемент комбинации, с И - второй,: 1 с - третий, с И - четвертый, с Оа - пятый, с ОЬ - шестой, с Ос - седьмой, с Ог 1 - восьмой. Нулевой ряд ячеек не соответствует пространственной точке.Предмет...

Номер патента: 171181

Опубликовано: 01.01.1965

Автор: Панов

МПК: G06K 9/20

Метки: знаков, считывания

...обороны СССР вител ЫВАНИЯ ЗНАК ПОС нак. Одзки знаые проецируются на считываемыиа из строк используется для приа, другая - для его считывания. особ позволяет сократить лагодаря созданию в элеккционной трубке сканируча, Эта развертка образу- вертикально-отклоняющую трубки пилообразного тоную - гармонического. В ия горизонтально отклоз максимум формируютсяотпирающие трубку пуее модулятор, В резулье точечные строки, котоПредмет етения Способ считыванияем ,проекционной элоптической системыкающийся тем, что, сродействия, в электздают сканирующ юдвух точечных строк,зуют для привязки зтывания. одписная группа М Известны способьпользованием электфотоэлементов.Предлагаемый спвремя считывания бтроннолучевой проеющей развертки луется подачей...

Номер патента: 172554

Опубликовано: 01.01.1965

Авторы: Беркович, Лапир, Фориш, Чаплий

МПК: G06K 1/00, H03K 3/38

Метки: переключательный, сверхпроводящий, элемент

...тепловая управляющая цепь из сверхпроводника с критической плотностью тока, равной критической плотности тока вентиля; а переключение вентиля в нормальное состояние происходит вследствие повышения его температуры при выделении джоулева тепла в тепловой управляющей цепи, сверхпроводимость которой разрушается собственным током.Это позволяет повысить коэффициент усиления по управляющему току, увеличить сопротивление вентиля и улучшить переключательную характеристику элемента.На чертеже изображен сверхпроводящий переключательный элемент в тонкопленочном исполнении. аботает следующроводящей шинетнческому тепловь отделена отой изоляции 4, ноконтакте, Под дй цепи выделяетвызывает переклводящего состоян Элемент рПоравный крицепи 2,...

Номер патента: 172568

Опубликовано: 01.01.1965

МПК: G06K 13/20

Метки: 172568

...взаимное расположение рычагов рычажной системы зависит от положения ролика, прилегающего к поверхности намотки, Устройство проще по конструкции и обеспечивает постоянство шага по дачи ленты.На фиг, 1 и 2 изображена схема устройства.Привод приемной кассеты 1 осуществляетт постоянно вращающегося кулачка 2 через рычаги 3, 4, 5. Ось б благодаря муфте 7 2 вместе с кассетой производит односторонние шаговые движения, и ленточный материал нам а ты в а ется н а кассету.Механизм перемещения ленты работает таким образом, что при увеличении диаметра на мотки ленты на кассету угол поворота кассеты на каждый шаг будет уменьшаться. поворота кассеты изменяется через ую систему 8, 9, ролик 10 которой отся в зависимости от заполнения кас 1 зменением...

Номер патента: 172571

Опубликовано: 01.01.1965

Авторы: Киевский, Меркулов, Таицюра, Ходоско, Чалый

МПК: G06K 11/06

Метки: ввода, графического, машину, обучающую

...через токопроводящий циркуль-изль,защиты обучаемого от удара токомь имеет изолирующее покрытие. отв гвае оиства для ввода графичев обучающие машины, сосктной платы и щупа. Однако го материала при помощи но отличается от обычного ия чертежей с помощью цирВвод прокаль чертеж информ 5 чающую происхо контакт мерите Для О циркулПредлагаемое устроиство что в качестве щупа при вв ответа в обучающую маши токопроводящий циркуль-изотличается тем,оде графического гу используется еритель. дмет изобретен На чертеже изображено предлотрой ство.Устройство состоит из циркуля1, чертежа 2, наложенного на плашую контакты 4, от которых попроводам 5 подается информациялогическую часть машины,Устройство15 риала в обу 1контактнойтем, что, с цввода...

Номер патента: 174661

Опубликовано: 01.01.1965

Авторы: Катыс, Мельниченко

МПК: G06K 7/14

Метки: оптико-механическое, сканирующее

...световой поток, поступающий через объектив. Поток излучения попадает на чувствительный элемент только через диафрагменные прорези в барабанах при их определенных взаимных положениях, которые устанавливаются при помощи синхронизирующей системы, содержащей узлы синхронизации по строкам и кадрам (см. фиг. 3 и 4). Диафрагменные барабаны прерывают световой поток в плоскости, параллельной фокальной плоскости объектива и лежащей на минимальном расстоянии от последней,При равномерном вращении диафрагменных барабанов со скоростями п и и, Вертикальный паз на внутреннем барабане служит для образования кадра, а наклонные прорези на наружном барабане - для образования строк.3Скорость вращения внутреннего (кадрового) барабана меньше в п раз скорости...

Номер патента: 174847

Опубликовано: 01.01.1965

Авторы: Гогоберидзе, Наткович, Орлов

МПК: G06K 9/52

Метки: графическихначертаний, распознавания

...схематически изображено предлагаемое устройство.Устройство включает источник стабилизированного напряжения 1 и включенного после. довательцо с ним сопротивления 2, которые в совокупности ооразуют источник опорного напряжения, сетку, моделирующую уравнение Пуассона, потенциальные клапаны 3 и эталонные наборы сопротивлений 4. Опорное напряжение поступает на входы потенциальных клапанов 3, на другие входы которых подается информация о знаке в двоичной форме (в зависимости от того, зачернен ли соответствующий элемент ретины), Если соответствующий элемент зачернец, то потенциальный клапан пропускает опорное напряжение на соот ветствующцй узел сетки, Если це зачернев, тосопротивление выхода потенциального клапана предполагается много большим...

Номер патента: 175743

Опубликовано: 01.01.1965

Авторы: Вайнштейн, Горохов, Костылев, Ланин

МПК: F15C 3/04, G06K 7/02, G08C 13/00 ...

Метки: блок, запаздывания, пневмомеханический

...такое положение, что их плоские закругленные концы, расположенные с перекрытием, образуют профиль, повторяющий 2 кривую изменения входного сигнала (т. е. запоминают; входное давление).Перед попаданием в задающее лекало ламе. ли проходят через неподвижное спрямляющее лекало 8, чем достигается уменьшение рабо ины задающего лекала. Пройдя задао.кало, ламелн подходят к соплам 9 и 10 ей системы. Сопло 9 связано с линией я, а сопла 10 - с управляоще полоневмопривода 11, другая полость котообщена с постоянным давлением 1,д,находится в равновесии, когда занные конць Ламелсй частчно 1;срссскаую воздуха между соплами, в рсзульток пневмопривода исрсмсщастся таким м, что сопла следят за профилсм, опи ламелями.мещение штока в пропорциональное...

Номер патента: 177107

Опубликовано: 01.01.1965

Авторы: Гордон, Рахманин

МПК: G06K 9/82

Метки: счета, шкалы, штрихов

...7 импульс поступает на единичный вход триггера 21 и записывает единицу в этот триггер. Выход триггера 21 связан с одним из входов схемы 22 антисовпадения, которая образует вместе с триггером 21 блок принудительной установки триггеров 19, 20 в исходное состояние, Второй вход схемы 22 антисовпадения и нулевой вход триггера 21 подключены к выходу формирователя 13 синхронизирующих импульсов начала развертки, Выход схемы 22 антисовпадения соединен с нулевыми входами триггеров 19 и 20.В начале следующей развертки импульс, поступающий от формирователя 13 в блок принудительной установки триггеров 19 и 20 в исходное состояние, не пройдет через схему 22 ацтисовпадения и не вернет триггеры 19 и 20 в нулевое состояние, так как на схему 22...

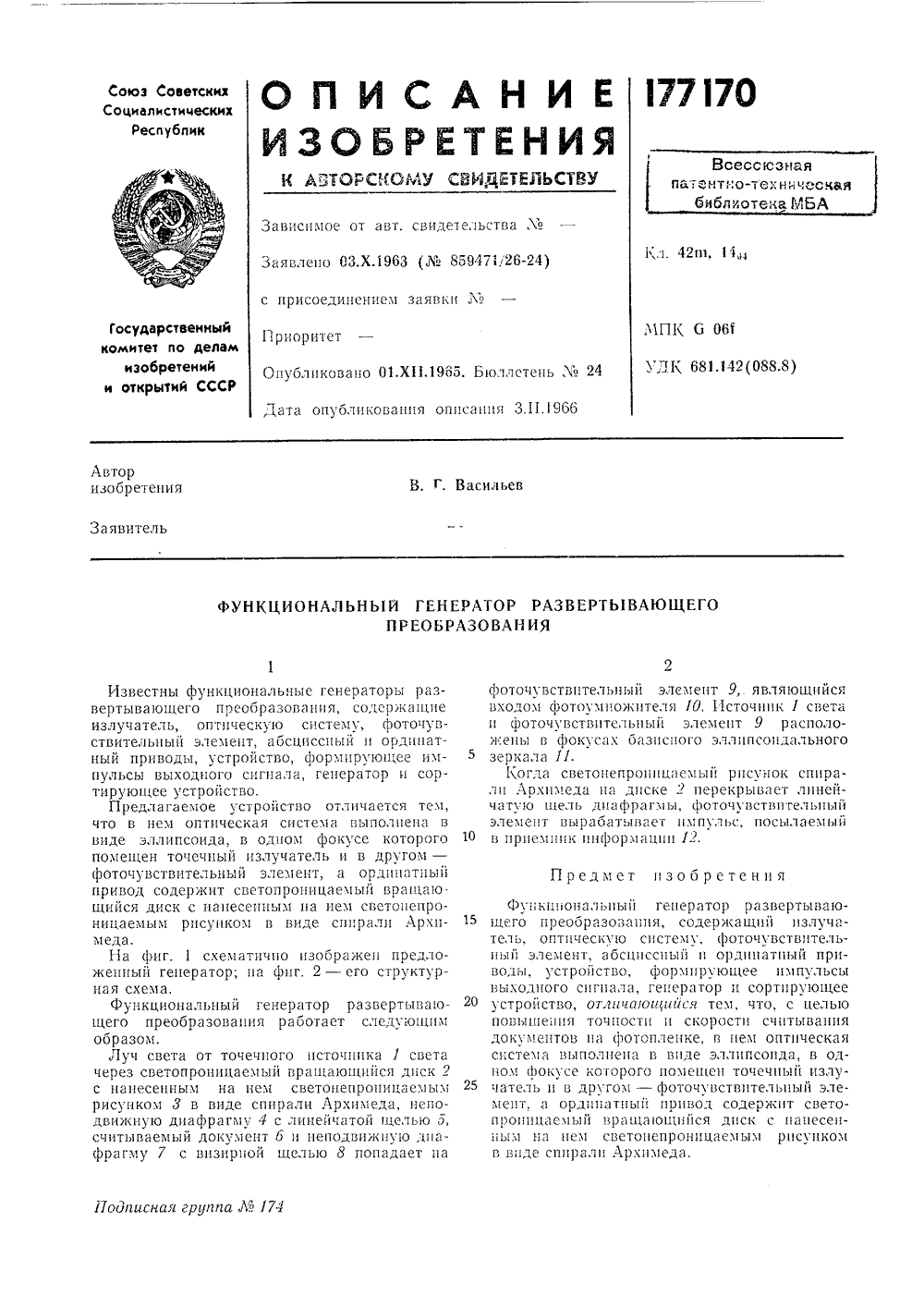

Номер патента: 177170

Опубликовано: 01.01.1965

Автор: Васильев

МПК: G06G 3/10, G06K 13/18

Метки: генератор, развертывающего, функциональный

...фиг. 1 схематично изображен предложенный генератор; на фиг, 2 - его структурная схема.Функциональный генератор развертывающего преобразования работает сгедуюгцим образом.Луч света от точечного источника 1 света через светопроницаемый вращающийся диск 2 с нанесе 1 шым на нем светонепроницаемым 2 рисунком 8 в виде спирали Архимеда, неподвижную диафрагму 4 с линейчатой щелью 5, считываемый документ 6 и неподвижную диафрагму 7 с визирной щелью 8 попадает на фоточувствительный элемент 9, являющийся ходом фотосх 1 ножителя 10, 11 сточник 1 свеа и фоточувствительный элемент 9 расположены в фокусах базисного эллипсоидального зеркала 11.Когда светонепрошшаемый рисунок спирали Архимеда нд диске 2 перекрывает линейчдтую щель дидфрагмы,...

Номер патента: 177172

Опубликовано: 01.01.1965

Авторы: Гогоберидзе, Наткович, Орлов

МПК: G06K 9/68

Метки: графических, изображений, распознавания

...цмпедацс сетки, моделирующей уравнение Пуассона, зависит от формы иссле дуемого цзоораженця (он тем ниже, чем больше зачерцеццых элементов на ретине и чем ближе оцц и центру ретины), делают опорные напряжения завцсцмымц от цмпеданса сетки.С этой целью цспользуот источник опорного 15 цп 1)5 жецця с ковечных Внутренним сопротивлением, прцблцзнтельцо равным среднему (по всем образцам распознаваемых начертаний) импедансу сетки (составляющему 0,7+1,5 от среднего цмпеданса).20 Зависимое от цмпеданса опорное напряжение является необходимьв условием предлагаемого способа. 25 Распознавание происходит при помощи эталонных наборов сопротивлений, причем число наборов равно числу классов распознаваемых цачсртаццй,Величины сопротивлений в...

Номер патента: 177173

Опубликовано: 01.01.1965

Авторы: Бараненко, Васильев, Петров

МПК: G06K 1/02

Метки: декодирования, информации, клавишное, набора

...Блок управления переключает распределитель на второй регистр ц т. д.Каждое подключение распределителя контролируется блоком б блокировки.25 До набора заданного количества регистровблок блокцровок запрещает пуск перфоратора, формируемый на шине 9. По заполнению заданного количества регистров разрешается пуск перфоратора с одновременной блокиров- ЗО кой цепи управления распределителем.177173 Составитель В. А. Субботинактор Л. Утехина Техред А, А, Камышникова Корректоры: Л. Е, Марисичи М. П. Ромашова Заказ 3797/14 Тираж 975 формат бум. 60 Х 90/8 Объем 0,21 изд. л. ЦНИИПИ Государственного комитета по евам изооретений ь открь Москва, Центр, пр. Серова, д. 4ена о коп.й СССР Типография, пр, Сапунова, д. По команде пуска псрфоратора из...

Номер патента: 177177

Опубликовано: 01.01.1965

Автор: Кравченко

МПК: G06K 15/02

Метки: автоматическое, красящее

...войлочный цилиндр с красителем, заполняющим под действием центробежных сил капилляры войлока, и защитную рамку с натянутыми струнами, предохраняющими бумагу от загрязнения.Это упрощает устройство и повышает надежность его работы,На чертеже изображено предложенное устройство,Автоматическое красящее устройство (АКУ) представляет собой полый толстостенный цилиндр 1 из войлока, насаженный на тонкостенную несущую трубу 2 с дозирующими отверстиями. Благодаря действию центробежных, силкраситель, залитый во внутреннюю полость трубы 2, попадает через дозирующее отверстие на перифершо полого цилиндра 1, откуда 5 поступает на цифровой вал 3.АКУ содержит также разделительную рамку 4 с вертикальными струнами 5. Защитная рамка исключает влияние...
