Номер патента: 1086445

Опубликовано: 15.04.1984

Авторы: Козлов, Козловский

МПК: G06K 11/00

Метки: графической, информации, считывания

...- к вхоцу бпока зацанич частоты, к другому вхоцу основного эпемента И, второму вхоцу преобразоватепя копов и оцному из вхоцов цопопнитепьного эпемента И, выход которого соецинен с третьим вхоцом преобразоватепя, а цругой вхоц,поцкпючен к выхоцу второ го счетчика. На фиг, 1 препставпена бпок схема устройства; на фиг. 2 - пример ввоцимо,го изображения.Устройство сопержит перецающую телевизионную камеру 1, генератор 2,. импупьсов, цепнтепь 3 частоты, генератор 4 импупьсов, вицеоусилитепь 5, бнок 6 зацания частоты, счетчики 7 и 8. Ф видеоконтропьный бпок 9, усипитепьограничитепь 10, погические эпемен ты И 11 и 12 и лреобразоватепь 13 копов.Перецающая тепевизионная камера 1 соединена через вицеоусипитепь 5 с вицеоконтропьным блоком 9, Первый...

Номер патента: 1088026

Опубликовано: 23.04.1984

Авторы: Балыклов, Жевелев, Шкатуло

МПК: G06K 11/00

Метки: координат, объектов, объемных, считывания, точек

...второй поворотный узел, ось вращения которого перпендикулярна к оси вращения первого поворотного узла, второй датчик, установленный на первом поворотном узле, третий датчик, шкив, трос, противовес и измерительный шток, установленный на втором поворотном узле с воэможностью возвратно-поступательного движения, причем второй поворотный узел связан с вторым датчиком, третий датчик установлен на оси шкива,а измерительный шток свя" зан посредством троса со шкивом и противовесом.На чертеже изображена структурная кинематическая схема предлагаемого устройства.Устройство содержит стойку 1 с размещенными на ней и зафиксированными относительно нее датчиками 2 и Э типа угол-код, шкив 4 и противовес 5,причем ось шкива 4 связана сосью датчика...

Номер патента: 1088027

Опубликовано: 23.04.1984

Авторы: Матюшков, Мачнев, Самошкин

МПК: G06K 11/00

Метки: графической, информации, считывания

...к коммутатору и к третьему триггеру, в выходы подключены к счетчику строк, девятый элемент И, вхоцы которого соединены с третьим триггером и с счетчиком строк, траиаажтый эпе мент ИЛИ, вхоцы которого подключены к оцному элементу И первой группы и к девятому элементу И, а выхоц соецннен с счетчиком кадров, другой вход которого подключен к цругому эпемеИ- ту И первой группы, четвертый сепек тор импульсов, соецинеиный с четвертым триггером, с четвертым элементом эацержки и с другими вхоцвми шестого элемента И и девятого элемента ИЛИ, шестой эдемент задержки, подключен ный к четвертому селектору импульсов и к цругому вхоцу сецьмого триггера, цесятый эпемент И, вхоцы которого соецинены с третьим элементом ИЛИ и с пятым эпэментом И, а выход...

Номер патента: 1088028

Опубликовано: 23.04.1984

Авторы: Ишутинов, Куконин, Мачнев, Тетеркин, Ярмош

МПК: G06K 11/00

Метки: информации, считывания

...к коммутатору.На чертеже представлена"блок-схе"ма предлагаемого устройства.,Устройство содержит входную шину 1, первый 2 и второй 3 триггеры,генератор 4 импульсов, делитель 5частоты, первый элемент И 6, первый1 и второй 8 счетчики, группу 9цифроаналоговых преобразователей,группу 10 усилителей, Формирователь11 сигналов, блок сканирования,выполненный в виде электронно-луче-вой трубки 12, первый фокусирующийэлемент 13 например, коллиматор.,оптический транспарант 14, носитель15 информации например микрофильм ),второй фокусирующий элемент 16 (например коллиматор ), фотоэлектрический преобразователь 17, выход 18 устройства, аналого-цифровой преобразователь 19, Формирователь 20 кодовблок 21 сравнения, коммутатор 22,элемент ИЛИ 23, второй...

Номер патента: 1088029

Опубликовано: 23.04.1984

Автор: Лебедев

МПК: G06K 11/00

Метки: геометрических, контуров, отслеживания, считывания, фигур

...второй группы, а выходы соединены с блоком памяти, содержит дешифратор, входы которого соединены с триггерами первой группы и с распределителем импульсов, вторую группу триггеров, входы которых подключены к дешифратору и к распределителю импульсов, вторую группу элементов И,одни входы которых соединены с распределителем импульсов,а другие подключены к соответствующим триггерам второй группы, а выходы соединены с другими входами соответствующих элементов ИЛИ второй группы, третью группу триггеров, входы которых подключены к блоку памяти и к распределителю импульсов, третью группу элементов ИЛИ,входы которых соединены с соответствующими триггерами третьей группы, а выходы подключены к треть" им входам элементов И второй группы, и второй...

Номер патента: 1088030

Опубликовано: 23.04.1984

Авторы: Абложявичюс, Бабилюс, Василяускас, Горелик, Финкельштейн

МПК: G06K 11/00

Метки: информации, считывания

...информации, содержащее источникисвета, оптически связанные с фотоэлементом, выход которого соединенс блоком логической обработки, триггер и элементы И, ИЛИ .Недостаток устройства состоит вего невысокой точности,Наиболее близким к изобретениюявляется устройство, содержащее Фотоприемный элемент, оптически связанный с источниками света, соединенными с цифроаналоговыми преобра- зователями, компаратор, первую ивторую группу элементов И, генератор импульсов, триггер, соединенныйс компаратором и с одними входамиэлементов И второй группы 2.Известное устройство характеризу"ется недостаточно высокой надежностью.Цель изобретения - повышение надежности устройства.Поставленная цель достигаетсятем, что в устройство, содержащеефотоприемный...

Номер патента: 1088031

Опубликовано: 23.04.1984

Авторы: Рыков, Тормышев, Шульга

МПК: G06K 11/06

Метки: информации, считывания

...и блок формирования сигналов положения съемника координат, входы которого подключены к датчикам сигналов положения и к съемнику координат, а выходы соединены с другими входами ключей, элементов И группы и первого триггера, при этом выход одного элемента И группы подключен к формирователю сигналов адресов.Причем блок формирования сигналов положения съемника координат содержит второй элемент И, входы которого являются нходами блока, а выход подключен к одним входам второго и третьего триггеров, другие входыкоторых являются другими входами108803О блока, третий элемент И, один входкоторого является входом блока,другой соединен с выходом третьего триггера, а выход подключен к одномувходу четвертого триггера, четвертый элемент И,...

Номер патента: 1088032

Опубликовано: 23.04.1984

Авторы: Тормышев, Шульга

МПК: G06K 11/06

Метки: графической, информации, считывания

...шинам.Компаратор )8 сравнивает междусобой длительность импульсов эталонного сигнала и сигнала, вырабатываемого триггером 14, и вырабатываетна своих выходах в зависимости отрезультата сравнения импульсныесигналы.Если длительность импульса эталонного сигнала больше или равна длительности сигнала, вырабатываемоготриггером 14, сигнал появляется навтором выходе компаратора 18, еслименьше - на первом выходе. Времяпоявления выходных импульсов сов О пульсов, поступает на вход дискриминатора 23, иа другой вход которого подается аналоговый сигнал от источника опорного напряжения 24. Величина этого сигнала прямо пропорциональна длине рабочей шкалы измерительной линейки 8.Дискриминатор 23 сравнивает поступающие на него входы сигналы и выдает...

Номер патента: 1088033

Опубликовано: 23.04.1984

Авторы: Джагупов, Черненко, Яковлев

МПК: G06K 11/06

Метки: графического, изображения, координат, преобразования, сигналы, точек, электрические

...выход которого соединен с соответствующими входами формирователей вре" менных интервалов, и электроакустический преобразователь, выполненный, в виде металлического стержня с пьезоэлементами, введены оптоэлектронные пары, состоящие из оптически связанных светодиодов и фоторезисторов, светодиоды оптронов соединены последовательно с одним из пьезоэлементов электроакустического преобразователя и общей шиной устройства, фоторезисторы оптронов включены в цепь обратной отрицательной связи усилителей, другой пьезоэлемент электроакустического преобразователя подключен к выходу генератора импульсов возбуждения, причем электроакустический преобразователь содержит упругий элемент, уста-новленный между пьезоэлементами, механически связанный с...

Номер патента: 1088034

Опубликовано: 23.04.1984

Авторы: Кудерко, Мамедов, Севрук

МПК: G06K 11/06

Метки: графической, информации, координат, считывания, съемник, устройств

...магнитоуправляемого контакта закреплен постоянный магнит, электрод высокого напряжения расположен в прорези полого цилиндра, выводы магнитоуправляемого контакта и первичной обмотки импульсного трансформатора соединены с шиной питания, выводы вторичной обмотки импульсного трансформатора подключены к электроду5 10 15, 20 25 30 35 40 о 45 50 Э55 высокого напряжения и заземляющему электроду.На фиг. 1 показан съемник координат, разрез; на фиг. 2 - то же, рабочая часть в изометрии ф на фиг. 3 - заземляющий электрод.Съемник координат для устройств считывания графической информации содержит трубчатый корпус 1, выпол-ненный иэ диэлектрического материала, рабочий конец которого имеет вид усеченного под углом 15 конуса,ообразующего козырек,...

Номер патента: 1088035

Опубликовано: 23.04.1984

Авторы: Лагуновский, Матюшков, Мачнев, Самошкин

МПК: G06K 13/18

Метки: кадров, микрофильмов, поиска

...к ним коммутаторы7 и 8 переключаются на суммирующие(+) входы счетчиков 12 и 13. Одновременно сигнал пуска поступает на вход триггера 21 и устанавливает его в состояние "1". В результате этого открывается ключ 5 и элемент 22 И; Импульсы с выхода мультивибратора 1 поступают в,блок 4, а через открытый ключ 5, элемент 6 ИЛИ и коммутаторы 7 и 8 на суммирующие входы счетчиков 12 и 13. При переполнении счетчика, хранящего больший адрес, соединенный с ним триггер 15 или 16 устанавливается в состояние "1". При этом импульс переполнения поступает на второй вход другого триггера, оставшегося в состоянии "О", а связанный с триггером, установившимся в состояние "1", коммутатор 7 или 8 переключается на вычитающий вход (-) счетчика 12 или...

Номер патента: 1089596

Опубликовано: 30.04.1984

Авторы: Щенников, Щенникова

МПК: G06K 1/02

Метки: перфорирующее

...котором движение на толкатель передается от эксцентрИкового вала, При срабатывании кодовых электромагнитов осуществляется воздей ствие на пуансоны через промежуточные звенья 23Недостатком такого устройства является то, что при увеличении скорости работы увеличиваются инерцион ные нагрузки на эксцентриковый вал и толкатель, что приводит к быстрому износу вала и толкателя, сокращается ресурс работы устройства и ограничивается скорость перфорирования. Цель изобретения - повышение быстродействия устройства.Указанная цель достигается тем, что в перфорирующем устройстве, со 40 держащем закрепленный в корпусе с возможностью вращения эксцентриковый вал, связанный с толкателями, кодовые электромагниты, связанные с промежуточными рычагами, и...

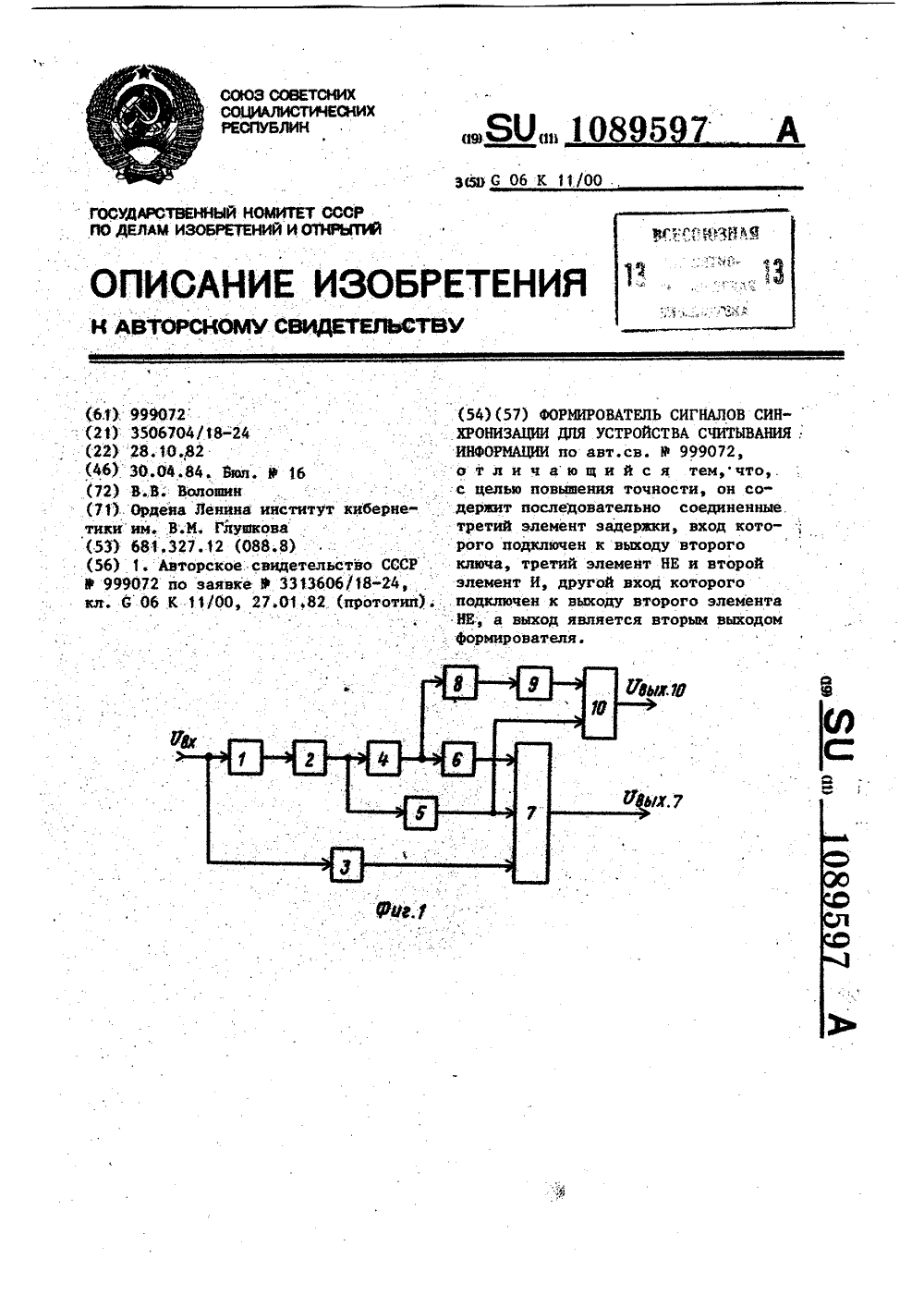

Номер патента: 1089597

Опубликовано: 30.04.1984

Автор: Волошин

МПК: G06K 11/00

Метки: информации, сигналов, синхронизации, считывания, устройства, формирователь

...выхоп е - сигнал1 5 О . Первый элемент 2 задержки оста- .ется во включенном состоянии навремя , на которое он настроен , наего выходе - сигнал " 1 " . Второй клЬч4 остается включенным., на его выхо"20 де - сигнал "1", элементы 6 и 8 задержки остаются во включенном состоянии на время, на которое онинастроены, на их выходах - сигнал1 . На выходе элемента НЕ 3 сигнал . 25 переходит из состояния "О" в состояние 1 . На выходе элемента НЕ 5сигнал не изменяется , т . е , "0 " , таккак элемент 2 задержки находитсяво включенном состоянии . На первомЗ 0 и третьем входах элемента И 7 - сигнал 1 , на втором ег о входе - сигкнал О , на е го выходе - сигнал "О " .На выходе элемента НЕ 9 - сигнал "0" ,так как элемент задержки 8 остаетсяво включенном...

Номер патента: 1089598

Опубликовано: 30.04.1984

Авторы: Клюжин, Крупнова, Топилин, Хмячин

МПК: G06K 11/06

Метки: графической, информации, считывания

...Сигналы от ЭВМ поступают через элемент ИЛИ 28 на вход генератора 18 импульсов и включает его, Поступающая с выхода генератора 18 последовательность импульсов изменяет состояние регистра 19 адреса, определяющего последовательность выбора микрокоманд из узла 20 постоянной памяти, которые поступают в регистр 21 операций, изменение состояния которого определяет алгоритм измерения координат за счет управляющих сигналов, поступающих с его выходов на регистр 19 адреса,1089598 на элемент И 23 и через дешифратор 22 на управляющие входы счетчика 4, блоки 7-10 и 14 и элементы И 5. При этом происходит изменение состояния счетчика 4, через дешифратор 3 и коммутаторы 2 осуществляется после довательное возбуждение шин планшета 1, Сигналы съемника 13...

Номер патента: 1091194

Опубликовано: 07.05.1984

Автор: Гогилашвили

МПК: G06K 5/04

Метки: носителе, перфорации

...остановки перфоленты,(процесс транспортировки перфоленты происходит дискретно ) на ,0 результаты контроля. В связи с этим контроль является ненадежным.Цель изобретения - повышение на,дежности контроля шага отверстий на .перфоленте.55Указанная цель достигается тем, что в устройство введены датчик перемещения перфоленты, пятый эле-. 94 2 мент И и инвертор, выход которогосоединен с третьими входами второго,третьего и четвертого элементов И,выход пятого элемента И соединен свходом инвертора и с вторыми входамипервого элемента И и первого и второ.го триггеров, выход датчика соединеннепосредственно с первым входом пятого элемента И и через элемент задержки с вторым входом пятого элементаИ, а вход датчика перемещения перфо-ленты связан с...

Номер патента: 1091195

Опубликовано: 07.05.1984

Авторы: Моргулев, Павлова

МПК: G06K 9/62

Метки: изображений, распознавания

...второй коммутатор, выход которого подключен к второму входу первого блока памяти первый вход соединен с вторым выходом генератором импульсов, второй вход подключен к седьмому выходу распределителя импульсов, четвертый блок памяти, вход которого соединен с выходом генератора случайных чисел, а выход подключен к третьему входу второго коммутатора, пятый блок памя-. ти, вход которого соединен с восьмым выходом распределителя импульсов, а выход подключен к второму входу блока индикации, шестой блок памяти, вход которого соединен с выходом пятого блока памяти и вторым входом блока индикации, а выход подключен к четвертому входу второго коммутатора, первый и второй пороговые элементы, выходы которых соединены соот". ветственно с первым...

Номер патента: 1091196

Опубликовано: 07.05.1984

Авторы: Моргулев, Павлова

МПК: G06K 9/62

Метки: изображений, объектов, распознавания

...сущности являетсяустройство, содержащее блок сканирования, соединенный с распределителемимпульсов и с последОвательно подключенными усилителем, модулятором, дру"гой вход которого соединен с генера"тором импульсов, компараторы, элементы И, формирователи импульсов,сумматоры групп, блоки сравнения,умножители, сумматор,и пороговыйблок, при этом генератор импульсовсоединен с формирователями импульсови распределителем 2 3.Его недостаток заключается в недостаточно высокой надежности распОзнавания изображений.Цель изобретения - повышение надежности распознавания устройства.Поставленная цель достигаетсятем, что в устройство, содержащее блок сканирования, вход которого соединен е распределителем импульсов, а выход подключен к усилителю,...

Номер патента: 1092536

Опубликовано: 15.05.1984

Автор: Фет

МПК: G06K 9/00

Метки: логическая, матрицы, распознающей, ячейка

...ХОД (3., )-Ц ЯЕЙК( сс.с 1 ТРИРЬЬ ф( тсПРИ- СМНИКОН (бЛСКд СЧИыдас 1 НфОрыдцИИ: сседц 1 ен с перньо 1130 рмациоРным 2536 2входом ,. 3)-й ячейки распознающейьатри;ы, второй, третий, четвертыйи пятый РРфсрьационные входь которойподклссченьс соответственно к выходам(, 3-1)-й (ь, 3)-Й, (3., 3+1)-йи ( Р 1, 3)-й ячеек распознающей матрицы. Третьи входы элементов ИЛИБссх ячеек распознающей матрицы соединены с выходом генератора импуль 13 сон ь 2.Однако известное устройство служитолько для ньцеления свободных контуров изображения и не выполняет ана.лиза различньх характерных фрагментов изображения, что определяет егоограРПченРую область применения.Цель изобретения - расширениеобласти применения за счет выделенияхарактерньсх элементов изображения...

Номер патента: 1092537

Опубликовано: 15.05.1984

Автор: Неугасимов

МПК: G06K 15/14

Метки: информации, регистрации

...третьего счетчика, вход которого соединен с выходом второго элемента И вторым входом второго фа 3 1092зосдвигающего блока и первым входомпервого элемента И, второй входкоторого соединен с выходом триггера,первый вход второго элемента И является третьим входом устройства, второй вход второго элемента И соединенс выходом одновибратора, вход блока памяти соединен с первым входомпервого фазосдвигающего блока, выходом второго фазосдвигающего блока 1 Ои входом четвертого счетчика, выходыкоторого соединены с входами второйгруппы коммутатора, выход делителячастоты соединен с первым входомвторого фазосдвигающего блока, третий и четвертый входы которого являются соответственно четвертым и пятым входами устройства.На чертеже показана...

Номер патента: 1092538

Опубликовано: 15.05.1984

Авторы: Боровиков, Васильев, Гараев, Кучин, Лялин, Нистюк, Филиппова

МПК: G06K 15/22

Метки: вывода, информации

...Ипервой группы, вторые входы которыхсоединены с первым выходом третьегодешифратора, первый, второй и третий выходы которого соединены с первыми входами элементов И второйгруппы, входы третьего дешифраторасоединены с выходами второго счетчика, счетный вход первого счетчикасоединен с выходом другого формирователя импульсов первой группы, выходы первого коммутатора соединеныс входами аттенюаторов, выходы первого и втсрого датчиков импульсовсоединены с входами формирователей импуль ов второ 1 л группы Вьжоды Второго дешифратора соединены с первыми входами ключей первой группы,выходы которых объединены и являютсявыходом устройства, входы первогокоммутатора являются входами первойгруппы устрйоства, входы формирователей импульсов первой...

Номер патента: 1094039

Опубликовано: 23.05.1984

Авторы: Сахарин, Софиюк

МПК: G06K 11/06

Метки: графической, информации, считывания

...соединены с регистром сдвига и с коммутатором, а выход подключен к дешифраторуи к другому входу регистра сдвига,и второй триггер, входы которого соединены с регистром сдвига и с коммутатором, а выход - с другими входамипервого и второго элементов И.На чертеже представлена блок-схема устройства,Устройство содержит планшет 1с координатными шинами, первую группу формирователей 2 и 3 импульсов тока, первую группу ключей 4 и 5, коммутатор 6, первый элемент И 7, генератор 8 импульсов, генератор 9 высокочастотных колебаний, группукрайних координатных шин 10-13планшета, вторую группу ключей 14-17,вторую группу формирователей 18импульсов тока, регистр 19 сдвига,первый 20 и второй 21 триггеры, дешифратор 22, второй элемент И 23,съемник 24....

Номер патента: 1094040

Опубликовано: 23.05.1984

Авторы: Личман, Френкель, Щередин

МПК: G06K 15/14

Метки: вывода, информации

...28 формируетпервый импульс.По занему фронту сигнала "Идентификатор данных" запускается одновибратор 29, который формирует второйимпульс. На выходе элемента 30 получаем два импульса, которые поступаютна счетный вход триггера 16, и онпереключает свое состояние так, какпоказано на временной диаграммена фиг. 4,Устройство для вывода информацииработает в одном из двух графическихрежимов, которые отличаются между собой представлением исходной информациии методом ее обработки. В каждом изрежимов работа устройства делится1 О на два этапа, На первом этапе информация, получаемая из ЭВМ, загружается в память, а на втором происходит экспонирование содержимого памяти 11 на носитель. При работе в первом5 графическом режиме (ГР 1) слово...

Номер патента: 1095203

Опубликовано: 30.05.1984

Авторы: Закиматов, Топчий

МПК: G06K 1/12

Метки: генератор, капель, чернильных

...результату является генераторчернильных капель, содержащий резервуар, разделенный с помощью мембранына две камеры, одна из которыхсообщается с капиллярным соплом изаполнена чернилами, а в другой, заполненной жидкой рабочей средой,расположен излучатель пульсирующегодавления в виде электроискровогоразрядника, электроды которого подключены к разноименным полюсам генератора электрических импульсов 12) .Недостатком генератора являетсянизк-к надежность вследствие разрушения электродов разрядника под действием электроискровой эррозии.Цель изобретения - повышение надежности устройства,Указанная цель достигается тем, что в генераторе чернильных капель, содержащем резервуар, разделенйый мембраной на две камеры, первая из которых...

Номер патента: 1095204

Опубликовано: 30.05.1984

Авторы: Гордеев, Замиховский, Нечаев

МПК: G06K 9/36

Метки: объектов, признаков, распознаваемых, селекции

...вь 1 ход соединен с одним входом счетчика, введены первый делитель частоты, соединенный с синхронизатором и с другими вхо" дами первого элемента И и счетчика, выход которого является выходом устройства, элемент И-НЕ, входы которого соединены с синхронизатором и с первым делителем частоты, триг гер, один вход которого подключен к синхронизатору, второй элемент ИЛИ, входы которого соединены с первым делителем частоты и с триггером, а выход подключен к другому входу первого регистра сдвига, и последовательно соединенные второй делитель частоты, вход которого подключен к первому делителю частоты, четвертый элемент И, другой вход которого подключен к синхронизатору, а выход подключен к триггеру, и пятый элемент И, другой вход которого...

Номер патента: 1095205

Опубликовано: 30.05.1984

Авторы: Круконис, Лялин, Рагульскис

МПК: G06K 9/46

Метки: образов, распознавания

...6, на второйвход которого подается опорное напряжение с источника 7,Амплитудный дискриминатор 6 выделяет сигналы на соответствующих частотах, а фильтр 8 сглаживает пульсации. выходного сигнала дискриминатора, С выхода фильтра 8 сигнал поступает на вход порогового элемента 9, на другой вход которого подается выходной сигнал сумматора 18.Необходимость второй цепи - датчик 16, усилитель 17 н сумматор 18- обусловлена тем, что наряду с полезными сигналами на датчик 1 дейст. вуют и сигналы внешних помех, которые либо, складываясь с полезным сигналом, увеличивают или уменьшают амплитуду выходного сигнала датчика 1, либо при отсутствии полезного сигнала, но при большой амплитуде сигнала помехи на той же частоте, дают ложный сигнал на выходе...

Номер патента: 1095206

Опубликовано: 30.05.1984

Авторы: Бурсов, Володина, Козакова, Павлюченко, Пузиков

МПК: G06K 11/00

Метки: информации, считывания

...8,складывается в суммирующем элементе 12 с высокочастотным импульсным напряжением генератора 9 и подается на фоточувствительную шину сканистора 3. В результате сложения развер, ва его напряжения генераторов 5 8 и 9 и распределенного вдоль дели- тельной шины напряжения смещения образуется граница нулевого потенциала нулевая линия, которая под воздействием высокочастотного напряжения совершает симметричные колебания, причем центр симметрии колебательного движения под влиянием низкочастотного развертывающего напряжения перемещается вдоль всего 15 сканистора.За период изменения высокочастотного напряжения на выходе усилителя 4 образуются два импульсных раэнополярных сигнала, амплитуда и длительности которых пропорциональны скорости...

Номер патента: 1095207

Опубликовано: 30.05.1984

Авторы: Вахатов, Пузевич

МПК: G06K 15/07

Метки: печатающее

...его отрыва.Печатающее устройство содержит знаковый барабан 1, на которомс двух сторон расположены кольца 2. На поверхности знакового барабана 1 вместе с литерами расположены прямолинейные выступы 3, имеющие острую кромку. Против знакового барабана 1 расположены ударные молоточки 4, а против колец 2 расположены основные прижимные ролики 5 и дополнительные ролики б, подпружиненные пружинами 7, Прижимные ролики 5 и б расположены на концах П-образного рычага 8, который установлен на поворотной оси 9 и связан с электромагнитом 10 протяжки и возвратной пружиной 11. Носитель 12 информации (бумажная лента) размещен в зазоре между знаковым барабаном 1 с кольцами 2 и прижимными роликами 5 и б. Кроме того, носитель 12 информации размещен между...

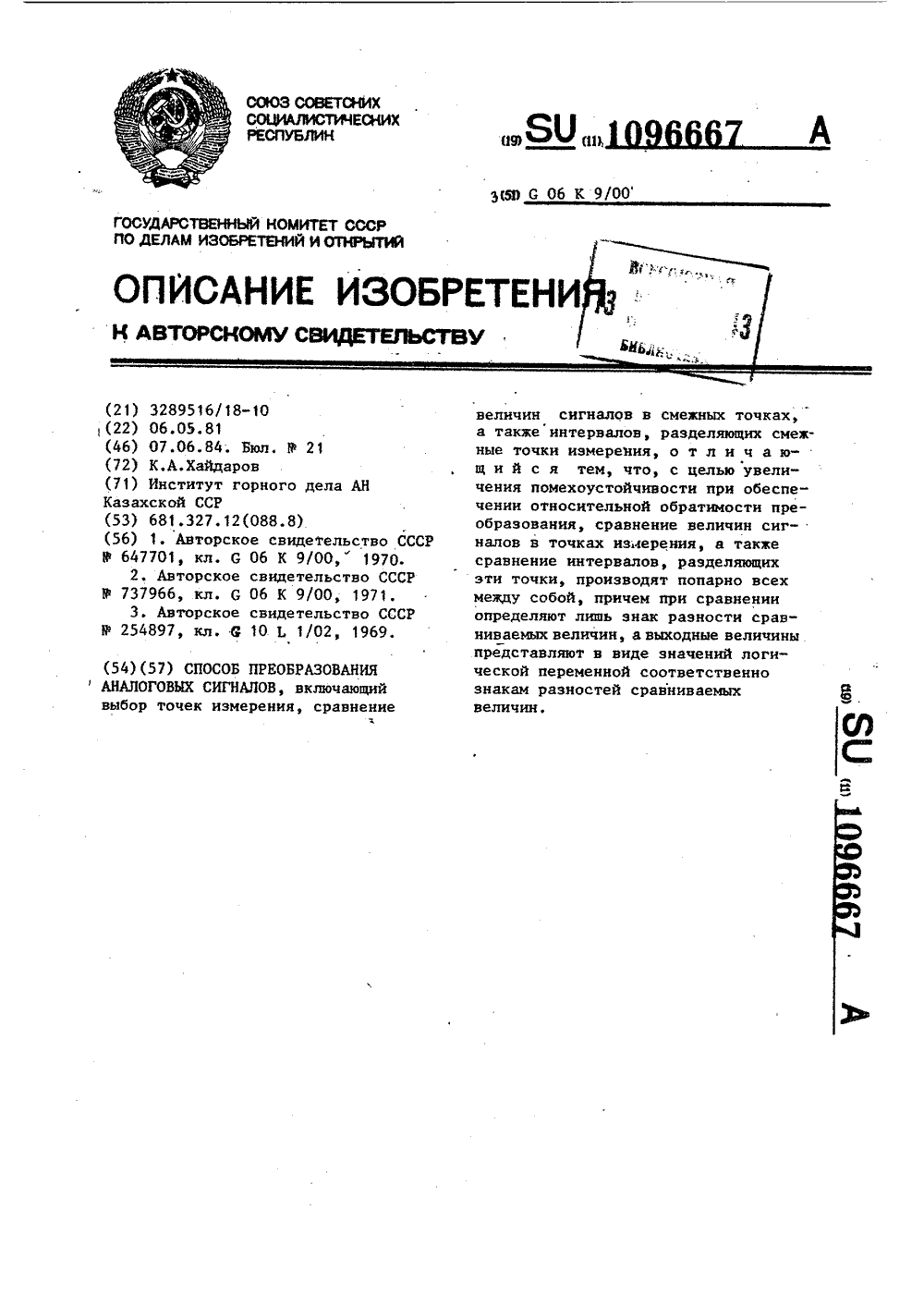

Номер патента: 1096667

Опубликовано: 07.06.1984

Автор: Хайдаров

МПК: G06K 9/00

Метки: аналоговых, преобразования, сигналов

...сравнение интервалов, разделяющих эти точки, производят попарновсех между собой, причем при сравненииопределяют лишь знак разности сравниваемых величин, а выходные величиныпредставляют в виде значений логичес"кой переменной соответственно знакамразностей сравниваемых величин.Смысл сравнения пар величин сигнала и пар интервалов, разделяющихточки измерения, в отличие от существующего способа заключается в определений ранжира сравниваемых величин,т.е. порядка их следования по величине,Введение ранжировки всех величинсигнала в точках измерения, а такжеранжировки всех временных интервалов между точками измерения, и представление результатов ранжировки вцифровом виде позволяет добитьсяследующих положительных качествпредлагаемого способа.Для...

Номер патента: 1096668

Опубликовано: 07.06.1984

Авторы: Апарин, Ероховец, Кулешов, Леонович, Ярмош

МПК: G06K 11/00

Метки: изображения, оптической, плотности

...внутри строк считывания оптико-механической плотностиой раз вертки. При этом блок 8 под воздействием управляющих сигналов с выходови р распределителя 10 осуществляет развертку изображения с помощью шагового привода с в двух10 взаимно перпендикулярных направлениях прямоугольным растром с использованием прямого и обратного хода для считываний элемента полутонового изображения. 15Световой поток источника 1 через коллиматор 2 поступает на первый светоделитель, с помощью которого разделяется на две составляющие: поток Ф измерительной ветви, кото рый используется для освещения носителя 6 изображения, и поток ф 2 опорной ветви, Для поочередного прерывания потоков ф, ф используются модуляторы 19 и 20. При поступленни сигнала с выхода...

Номер патента: 1096669

Опубликовано: 07.06.1984

Авторы: Зенин, Китов, Потоцкий

МПК: G06K 11/06

Метки: графической, информации, считывания

...отсчета, блок 22управления, содержащий генератор 23счетньм импульсов, делитель 24 частоты, усилители 25-28 и элемент 29задержки,На планшете 1 пунктиром ограничена рабочая зона 30 поля считывания, в которой проводники двух групп шин уложены в виде координатной сетки. Каждая из систем шин 2 и 3 состоит из синусной и косинусной обмоток (рамок), уложенных в плоскости планшета со сдвигом на четверть полного периода рамки. Эти шины индуктивно связаны с катушкой 7 и образуют с ней фазовращатель. Выходы шин соединены с соответствующими парами 4 и 5 трансформаторов, подключенных к суммирующим и дифференцирующим входам сумматора 11 первого 9 и второго 10 блоков формирования сигналов сдвига фаэ. Катушка 7 съемника координат через усилитель 27 со...
