G06K — Распознавание данных; представление данных; воспроизведение данных; манипулирование носителями информации; носители информации

Номер патента: 1196919

Опубликовано: 07.12.1985

Авторы: Абдуллаев, Калдыбаев, Мавропуло, Смирнов, Тультаев

МПК: G06K 11/00

Метки: перфоленты

...10На фиг. 1 изображена функциональная схема устройства; на фиг. 2 - кинематическая схема; на фиг. 3 - временная диаграмма работы; на фиг, 4 и 5 - схемы блоков управления и па мяти соответственно. Устройство имеет блок 1 памяти,блок 2 ключей, перфоратор 3, блок 4управления, блок 5 индикации, блок 6 20сравнения, блок 7 формирователей,блок 8 фотодатчиков, счетчик 9,второй и первый элементы И 10 и 11,элемент НЕ 12, формирователь 13 сигнала, перфоленту 14, механизм протяж ки 15, осветитель 16, элемент НЕ 17,первый одновибратор 18, первый элемент 19 задержки, первый элемент ИЛИ 20, второй элемент 21 задержки, второй одновибратор 22,второй элемент ИЛИ 23, первый усилитель 24, первый триггер 25, элемент И 26, второй и третий триггеры 27 и...

Номер патента: 1196920

Опубликовано: 07.12.1985

Авторы: Пешехонов, Сальников

МПК: G06K 11/00

Метки: информации, считывания

...луча этой трубки,Если изображение шкалы прибора 18 спроецировано объективом 17 на мишень трубки 1 соосно с круговой разверткой ее луча, то при считывании шкалы в случае равномерного расположения на ней рисок видеоусилитель 15 и одновибратор 16 формируют импульсы постоянной частоты, которые, проходя через порчередно открываемые положительными полупериодами импульсов 6920 зкоммутаторы 9 и 10, преобразуютсячастотными детекторами 7 и 8 в равные по величине постоянные напряжения, подаваем.е на входы дифференциальных усилителей 6. В результатевыходные напряжения этих усилителейравны нулю, валы двигателей 5, аследовательно и полэуны потенциометров 2 и 3 смещения неподвижны, что 10 свидетельствует о готовности устройства к измерениям.В...

Номер патента: 1196921

Опубликовано: 07.12.1985

Авторы: Джагупов, Калиниченко, Пронин, Яковлев

МПК: G06K 11/06

Метки: графической, информации, считывания

...7, который формирует импульс, срабатывающий триг геры 26 и 25, и который блокируетпрохождение импульсов через элемент И 13 и соответственно препятИзобретение относится к автоматике и вычислительной технике, в.частности к устройствам для считывания графической информации, и можетбыть использовано для обработки сложных форм графических изображений,Цель изобретения - повышение надежности устройства.На чертеже представлена функциональная схема устройства.Схема включает планшет-звукопровод 1 с пьезоэлектрическими излучателями 2 и 3, первый 4, второй 5,третий 6 и четвертый 7 Формирователи сигналов, причем формирователи 6и 7 сигналов выполнены в виде диодов 8 и пороговых элементов 9, первый 10 и второй 11 одновибраторы,элементы И...

Номер патента: 1196922

Опубликовано: 07.12.1985

Авторы: Вахатов, Пузевич

МПК: G06K 15/07, G06K 15/08

Метки: печатающее

...носителя 13 к кольцам 2 осуществляется на участках 16 и 17 по обестороны сквозньгс насечек 18. 55 Печатающее устройство работает следующим образом.Печать инФормации осуществляется в динамическом режиме при непрерывном вращении знакового барабана 1, связанного скрасящим узлом 1 не показан). Положение литер и выступов 3 на поверхности знакового барабана 1 определяется синхронизатором 1 не ,показан ). Выбор соответствующих 2 2ударных молоточков 6, а также режим работы электромагнита 12 протяжки иэлектромагнита 14 тормоза задаетсяблоком управления (не показан ). Прижимные ролики 7 жестко связаны с рычагом 10, в результате чего основное усилие прижима носителя 13 ккольцам 2 при транспортировании определяется электромагнитом 12 протяж...

Номер патента: 1196923

Опубликовано: 07.12.1985

Авторы: Модин, Пономарев

МПК: G06K 15/22

Метки: выводом, графической, информации

...Информационные выходы счетчиков 26 и 27 поступают на вход счетчиков 28 и 29, выходы счетчиков 28 и 29 являются выходами устройства.35Узел 1 управления счетчиками (фиг, 3) содЕржит выход 21 и вход 25, программируемые логические матрицы (ПЛМ) 30-32, имеющие шестнадцать. входов, восемь выходов и позво ляющие реализовать на выходах логические Функции шестнадцати переменных в дизъюнктивной Форме, Кроме того,. узел 1 управления содержит четыре триггера условий 33-36, а также входы 37-45 и выходы 46-59, являющиеся входами и выходами узла 1 управления счетчиками.Входы 38, 45 и 46 узла 1 объединены в шину управления, подключенную 50 к выходу блока 3 управления, и передают соответственно сигналы дУ, +ЬХ, -ЬХ.Входы 43 и 44 объединены в шину...

Номер патента: 1198553

Опубликовано: 15.12.1985

Авторы: Борисов, Паршин, Холодков

МПК: G06K 5/02

Метки: фотосчитывающее

...связи) анализатора перемещения 8, и частоте их следования. В начале пуска, когда кассеты с перфолентой находятся в по"кое, сигналы на входах обратнойсвязи отсутствуют, Коды рассогласования равны задающим кодам, Усилители мощности 9 формируют токиуправления основными электродвигателямив соответствии с кодамирассогласования с выходов анализаторов перемещения носителя информации 8. Основные электродвигатели 1через редукторы 2 прикладывают моменты к кассетам 3 и раскручиваютих, причем правая кассета разматы 1198553вает перфоленту, а левая - наматывает. Вследствие инерционности основных электродвигателей 1, редукторов 2 и кассет 3 последние отра 5 батывают рассогласование с задержкой, поэтому при пусках левая петля перфоленты несколько...

Номер патента: 1200302

Опубликовано: 23.12.1985

Авторы: Зубов, Хлюнев

МПК: G06K 7/06

Метки: оси, положения, числа, числовой

...устрой- "ства, 1Изобретение относится к вычислительной технике и может быть использовано в системах обработки информации для определения положениячисла на числовой оси, 5Цель изобретения - упрощениеустройстваНа чертеже приведена функциональная схема устройства.Устройство содержит входной счетчик 1, регистры 2 и 3, шифратор 4,элементы 5 - 8 сравнения, триггерФ9, счетчик 10 номера поддиапазона,элементы И 11 и 12, формирователь 13импульсов, элемент ИЛИ 14, элемент 515 задержки, вход 16 начальной установки, информационный вход 17,вход 18 признака окончания счета"Больше" 21 устройства, элементыИ 22 и 23, триггер 24 и элементИЛИ 25,Устройство работает следующимобразом. 25Шифратор 4 формирует значенияграниц поддиапазонов с 1-й по...

Номер патента: 1200303

Опубликовано: 23.12.1985

Авторы: Геворкян, Оганджанян

МПК: G06K 9/00

Метки: изображений, объектов, помех, распознавания, фоне

...кадр искаженного шумами изображения объекта, представленного на блоке 1 рецепторов, записывается в матрицу запоминающих элементов блока 3 памяти через первый коммутатор 2. По сигналам блока 6 управления в матрице запоминающих элемен. тов осуществляется сдвиг информации об объекте одновременно по всем столбцам или строкам и выдача этой информации через второй коммутатор 4 на первые входы элементов И 7На вторые входы элементов И 7 через первый коммутатор 2 подается инфор мация соответствующего столбца (или строки) второго кадра изображения образца с блока 1 рецепторов. На элементах И 7 происходит сравнение состояния элементарных площадок в первом и втором кадрахизображения Каждая элементарная площадка может иметь только два...

Номер патента: 1200304

Опубликовано: 23.12.1985

Авторы: Афанасьев, Иванова, Лачугин, Овчеренко, Соболев

МПК: G06K 9/36

Метки: изображений, нормирования, объектов, яркости

...сумме сигналов фотоприемников с опрашиваемого участка матрицы 1, поступает на вход блока 5, на другой вход которого подается код с блока 3.С выхода блока 5 снимается сигнал, пропорциональный нормировочному.коэффициенту опрошенного участка матрицы 1, преобразуется аналого 200304 2 40 45 величин корреляционных функций пре 5 10 15 20 25 30 35 цифровым преобразователем 9 в цифровой код и запоминается в блоке 3 по адресу, сформированному адресным блоком 2./Затем сигнал опроса подается на другую подгруппу строк матрицы 1, а управляющий сигнал подключает последовательно соответствующие выходы матрицы 1 к сумматору 4 и т.д.Таким образом, все участки матрицы 1 опрашиваются последовательно, для каждого участка вычисляется среднеарифметический...

Номер патента: 1200305

Опубликовано: 23.12.1985

Авторы: Афанасьев, Балягин, Стаценко, Чунин

МПК: G06K 11/00

Метки: информации, считывания

...измерительных меток, которыепоступают на вход усилителя 3. Видеосигнал, вырабатываемый датчиком1 изображения 1 через усилитель 2поступает на вход усилителя 3.В усилителе 3 происходит замешивание в видеосигнал импульсов из"мерительных меток, гасящих и синхронизирующих сигнапов. Усиленный 2003053видеосигнал .с замешанными в негослужебными импульсами поступает свыхода усилителя 3 на вход индикато,ра 5.у Исследуемое иэображение, например интерференционная картина оптической поверхности, проецируется надатчик 1 изображения таким образом,,чтобы направление интерференционныхО полос было перпендикулярно горизонтальной измерительной метке на экране индикатора и параллельно вертикальной измерительной отметке.Одновременно сигнал .с выхода1 датчика...

Номер патента: 1200306

Опубликовано: 23.12.1985

Автор: Никольский

МПК: G06K 11/00

Метки: информации, считывания

...первый 6, второй 7,третий 8, четвертый 9, пятый 10 ишестой 11 триггеры, первый 12, вто рой 13 и третий 14 формирователиимпульсов, первый 15 и второй 16элементы 2 И-ИЛИ, первый 17, второй18 и третий 19 элементы И, элементИ-НЕ 20, счетчик 21, дешифратор 22и генератор 23 импульсов.Устройство работает следующимобразом,В качестве носителя информациииспользуется кремниевая пластинка снанесенным на нее кодом. Код представляет собой чередование площадокс разным коэффициентом отражения,причем длина площадки с одним значением показателя преломления равнапроизведению длины площадки, соответствующей одному разряду кода, наколичество соседних разрядов, имеющих однаковое значение,После установки пластины происходит ее ориентация таким...

Номер патента: 1200307

Опубликовано: 23.12.1985

Автор: Кулик

МПК: G06K 15/00

Метки: вывода, информации

...распределитель 1 импульсов, блок 2 дешифраторов, коммутатор 3, формирователь4, элемент ИЛИ 5, дешифратор б,формирователь 7 группы, блоки 8считывания,Устройство работает следующим образом.Выходы распределителя 1 управляютформирователями 7 (сигнала разрешения считывания), а выход .управляеткоммутатором 3. Распределитель 1устанавливается,в исходное состояниесигналом, поступающим на первыйвход с формирователя 4, Для управления распределителем используютсястробирующие информацию сигналы,поступающие на его входы с блоков 8.Кроме функций управления, распределитель 1 выполняет функции элементапамяти, Если обмен не был закончени, следовательно, не поступил сигнал сброса, то он запоминает, изкакого блока 8 поступала информация.Дешифратор 7...

Номер патента: 1200308

Опубликовано: 23.12.1985

Авторы: Каменский, Миронова, Сидорчук

МПК: G06K 15/06

Метки: вывода, информации

...блок 19печати.Устройство работает следующимобразом.Сначала сигналом блока 12 уп, равления приводятся в исходное состояние все регистры и счетчики.Этим же сигналом, поступающим нанулевые входы триггеров 13, последние приводятся в нулевое состоя".ние, затем устройство переключаетсяв режим записи. В режиме записикоды символов иэ ЭВМ последовательно поступают на регистр 1, а затем .заносятся по соответствующему адресу в блок 2 памяти. Одновременноэти же коды поступают на вход дешифратора 9, с определенных выходов которого будут поступать сигналы на единичные входы соответствующих каждому коду триггеров 13 идалее на входы связанных с нимиэлементов И 14,.В результате, когда блок 2 памяти будет заполнен информацией,триггеры 13,...

Номер патента: 1201832

Опубликовано: 30.12.1985

Авторы: Пожидаев, Фролов

МПК: G06F 3/06, G06K 7/14

Метки: ввода, информации, перфоносителя

...самым запрещая работу всего устройства. Триггер 12 находится в исходном состоянии на его выходе - единичный сигнал. Формирователь 11 запускается сигналом, 4 поступающим с выхода коммутатора 7, при изменении сигнала из единичного в нулевой уровень. Элемент 10 задержки обеспечивает задержку единичного сигнала, который обеспечивает установку триггера 12 и буферной памяти в исходное состояние. 50 На выходе блока 1 фотоприемников и усилителя 2 присутствуют единичные сигналы. Генератор 5 вырабатывает импульсные сигналы, На выходе устройства сигналы с выхода формирователя 11 и блока буферной памяти отсутствуют, причем сигнал ГТ с выхода формирователя 11 сообщает о необходимости считывания информации с выхода блока 3 буферной памяти. При вводе...

Номер патента: 1203553

Опубликовано: 07.01.1986

Авторы: Зенкович, Онегин, Урбанович

МПК: G06K 9/32

Метки: контактных, координат, кристалла, площадок

...операцию умножения Бпу на соответствующеезначение адресной координаты. С выхода блока 3 на второй вход сумматора 4 поступает сигнал, соответствующий значению Бзтнр у , а на первый вход сумматорапоступает сигнал, соответствующий Бп х . Свыхода блоков 5 и 9 на первые входысумматоров 4 и 7 поступают сигналы,соответствующие значению адресныхкоординат хи у 2 , На выходеакр а рсумматора 4 появляется сигнал, зна 5 12Строчный синхронизирующий сигнал36 (фиг. 4) с выхода телевизионногодатчика 1 поступает на первый входвторого логического блока 8 и далеечерез элемент И 26 на вход счетчика28, который подсчитывает число поступивших импульсов, Видеосигнал от контактной площадки кристаллов 35 такжепоступает на первый вход блока 8 идалее подается ча...

Номер патента: 1203554

Опубликовано: 07.01.1986

Авторы: Абрамов, Дубровин, Звездин, Немировский, Шангин

МПК: G06K 9/36

Метки: образов, распознавания

...элементов больше количества блоков 1, то в алгоритме появятся дополнительные шаги.Рассмотрим вначале работу устройства, когда число блоков 1 больше или равно числу элементов в этало. не. Число элементов в реализации не ограничено и может быть любым.Тогда для вычисления меры различия между неизвестной реализацией и эталонным образом устройство распознавания выполняет следующую последовательность команд, определяемых последовательностью комбинаций управляющих сигналов, подаваемых на шину управления устройства распознавания образов из вычислительной системы.Данная последовательность управляющих сигналов может поступать иэ внешней вычислительной системы, где может, храниться в постоянном запоминающем устройстве. Из постоянного...

Номер патента: 1203555

Опубликовано: 07.01.1986

Авторы: Ветерис, Гедвилас, Кучинскас, Лейшис

МПК: G06K 9/36

Метки: выделения, объектов, признаков

...8 устанавливаются впередирабочего органа исполнительного блока 5.При включении устройства генератор 2 импульсов, период следования которых соответствует максимальной высоте подъема рабочего органа35исполнительного блока 5 над поверхностью дороги, запускает индуктивный датчик 7, триггер 16 и ждущиймультивибратор 17. Если при движении машины исполнительный блок 5проходит участки дороги, где находятся металлические покрытия, например, крьппки канализационных колодцев, то электромагнитное поле,45создаваемое датчиком 7, резко изменяется и в приемном элементе 8 появляется сигнал, который формируется в виде импульса формирователем 9.50Поскольку в момент запуска индуктивного датчика 7 триггер 16 устанавливается в единичное состояние и...

Номер патента: 1203556

Опубликовано: 07.01.1986

Авторы: Жемеров, Хоменко

МПК: G06K 9/46

Метки: изображения, селекции, телевизионного, элементов

...полярности. С выхода элемента И 14 эти импульсы поступают навторой вход триггера 7 и устанавливают его в начале каждой строки в состояние "Запись", которое через распределитель 6 импульсов по б дается на управляющий вход второго слоя блока 2 и приводит к записи "О" в текущие точки, Так как информационные выходы блока 2 подключены к дифференцирующим элементам 12 и 13, 25 которые формируют из положительных перепадов выходных сигналов блока 2 короткие импульсы отрицательной полярности для управления триггером 7, который, в свою очередь, управляет работой распределителя 6 импульсов, то при появленк положительного перепада из первого слоя блока 2 дифференцирующий элемент 12 устанавливает триггер 7 в состояние "Считывание (т.е. линия...

Номер патента: 1203557

Опубликовано: 07.01.1986

Автор: Тормышев

МПК: G06K 11/06

Метки: графической, информации, считывания

...на его вход от генератора 20 через элемент 28 задержки. При достижении фронта акустической волны микрофона коррекции с амплитудным детектором 5, последний вырабатывает сигнал, который поступает на управляющий вход регист. ра 29, разрешая перенос в него содержимого счетчика 17. 1(оличество импульсов, подсчитанных счетчиком прямо пропорционально частоте генератора 20 импульсов и времени прохождения акустической волной эталонного расстояния между микрофоном 5 и электроакустическим датчиком 7, Поскольку изменение состояния среды влияет на скорость распространения звука, то в соответствии с этим изменяется и время прохожления акустической волной эталонного расстояния что отражается в показаниях счетчика 17., Показания счетчика при...

Номер патента: 1203558

Опубликовано: 07.01.1986

Авторы: Букатин, Ткаченко

МПК: G06K 15/22

Метки: выводом, графической, информации

...воздействует на управляющие обмотки блока1, и зеркало начинает поворачиваться, Фаза синусоидальных сигналов навыходах ФЭП 9 пропорциональна углуповорота зеркала, Формирователями8 импульсов синусоидальные сигналыпреобразуются в меандры, поступающие в коммутатор 6 и дискриминатор7, Направление движения, зеркала определяется дискриминатором 7 па фазавому сдвигу между меандрами, принимающему два значения: +90 или -90Дискриминатор 7 определяет направление счета реверсивным счетчиком 4.При движении в положительном направлении меандр с первого выхода коммутатора 6 поступает в счетчик 4на вычитание, уменьшая его содержимое, при движении в отрицательномнаправлении меандр поступает в счетчик 4 на суммирование, На выходеэлемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5,...

Номер патента: 1205788

Опубликовано: 15.01.1986

Авторы: Роберт, Суреш

МПК: B41J 3/04, G01D 15/18, G06F 3/14 ...

Метки: регистрирующее, струйное

...носителя 45 механизмом 3. В результате капли располагаются на носителе 45. Электромеханический возбудитель 39 возбуждают на достаточно высокой частоте, в результате чего между двумя последовательными импульсамы разрешения печати могут быть выброшены по крайней мере две лишние капли, являющиеся защитными, При стимуляции капель с частотойчуть более чем в три раза превышающей частоту ледования импульсов разрешения печати, может быть обеспечен отрыв в определенные моменты времени не двух, а трех защитных капель между последовательными печатными каплями, в результате чего в данном устройстве компенсируются колебания скорости перемещения носителя 45.Генератор 7 формирует высокочастотные колебания, которые преобразуются делителем 10 в...

Номер патента: 1206798

Опубликовано: 23.01.1986

Авторы: Алмакаев, Бекиров, Керемжанов, Стороженко

МПК: G06K 11/00

Метки: выбора, оптимальных, решений

...о т л ич а ю щ е е с я тем, что, с цельюповышения быстродействия, в устройство введены первый и второй блоки деления, первый и второй .сумматоры,. 801206798 А блок регистрации выполнен в виде нуль-индикатора, в блок формирования данных введены второй и третий делители напряжения, первые выводы которых соединены соответственно с вторым и третьим выходами источника опорного напряжения, вторые выводы делителей напряжения подключены к шине нулевого потенциала, первый и второй подвижные контакты второго делителя напряжения соединены соответственно с первым и вторым входами первого блока деления, первый и второй подвижные контакты третьего делителя напряжения подключены с ветственно к первому и второму входам первого сумматора, выход которого...

Номер патента: 1206824

Опубликовано: 23.01.1986

Автор: Ивойлов

МПК: G06K 11/06

Метки: блок, графической, информации, масштабирования, считывания, устройства

...19 блока.Блок работает следующим образом,Импульсы с выхода распределителя7 поступают на делитель 1 частоты,а на выходе 15 появляются импульсычастотой 100 кГц. Яс количество будет. соответствовать количеству десятков миллиметров, содержащихся вчисленном значении соответствующей координаты. При поступлении одного импульса частотой 100 кГц (5 мкс) на один из входов соответствующих элементов 11 И импульсы поступают на выход 15 распределителя 7. За время действия импульса длительностью 5 мкс счетчик 14 через соответствующие элементы 11 И и 12 ИЛИ в разряды десятков (1 О" ), единиц (10) и десятых долей миллиметра (10 " ) поступает по 9 импульсов, что будет соответствовать масштабному коэффициенту 9,99, установленному с помощью ключей 8 - 1...

Номер патента: 1206971

Опубликовано: 23.01.1986

Автор: Чалей

МПК: G06K 11/00, H04N 1/08

Метки: закрепления, информации, листового, носителя, планшете

...планшета 1, при этом он нажимает на свободный конец 12 в направлении стрелки 11 (фиг. 1) нажимной рамки 11 механизма, расположенного, например, с правой стороны планшета 1. Плоская пружина 6 изгибается в месте соединения ее конца 7 с ползуном 8 и поворачивается в направлении стрелки (фиг. 1). Вместе с пружиной 6 поворачивается и соединенная с ее концом 5 прижимная планка 3. При этом между элементом ч прижимной планки 3 и опорной поверхностью планшета 1 образуется зазор, в который заводится конец листового носителя 2 информации. Затем нажимная рамка 11 освобождается и прижимная планка 3 прижимает носитель 2 информации к опорной поверхности планшета 1. Включается первая секция отверстий 16, ближняя к механизму, соединенная с вакуум-...

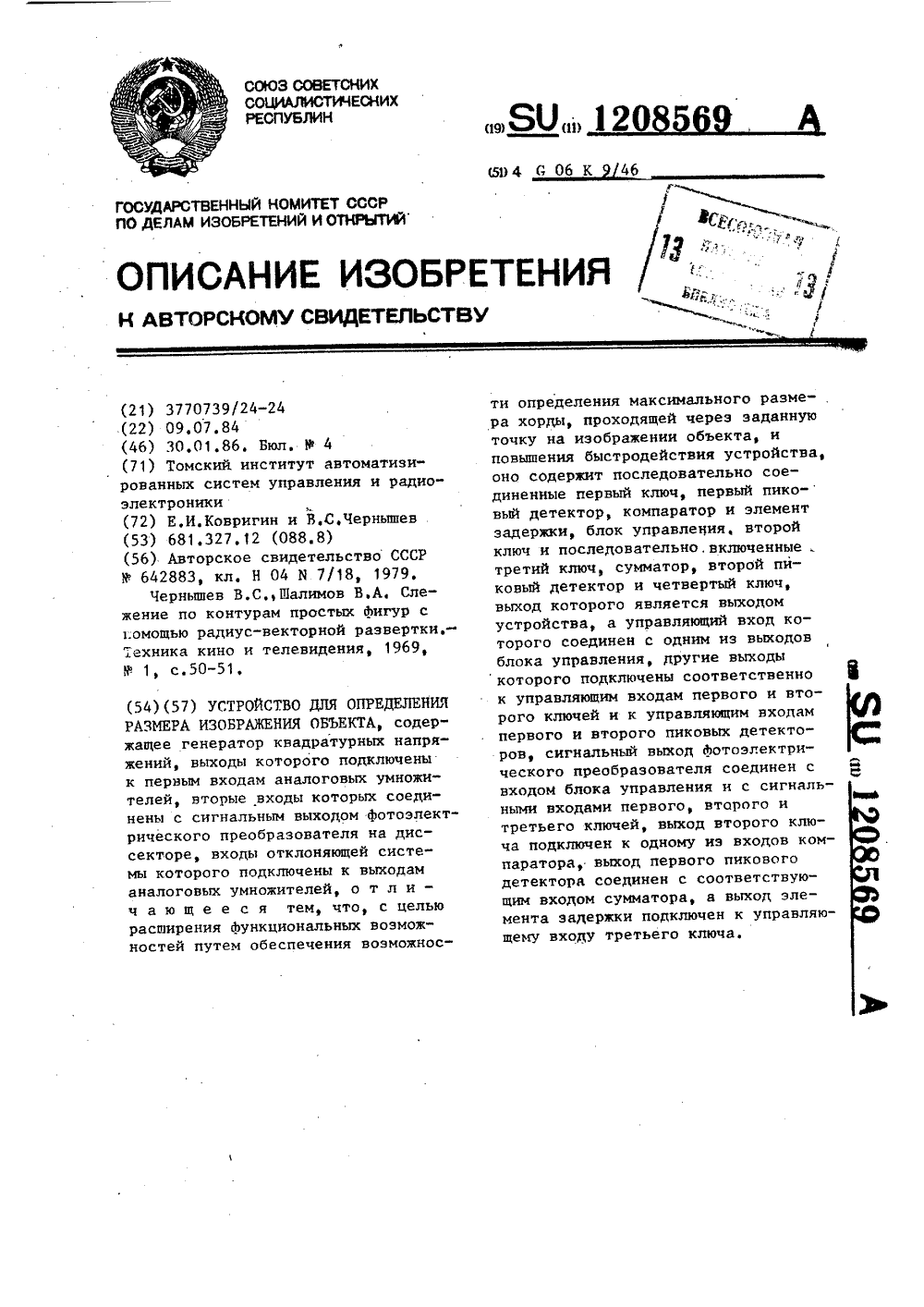

Номер патента: 1208569

Опубликовано: 30.01.1986

Авторы: Ковригин, Чернышев

МПК: G06K 9/46

Метки: изображения, объекта, размера

...У (с) и УИ) - напряжения иа отклоняющей системе фотоэлектричес" кого преобразователя 1 с выходов аналоговых умножителей 2 и 3, определяющие координаты апертуры на контуре иэображения объекта в текущий момент времени; 1 ОУ (С) - напряжение видеосигнала, пропорциональное освещенности вместе нахождения апертуры на контуре изображения в текущий момент времени;У зпыС и У созсой - квадратурные напряжения с частотой на выходах генератора 4;У о М постоянный множительимеющий размерность напряжения.Величина отклонения апертуры от центра (радиус-вектор г(С определяется модулем У (С) напряжений ух(с) уц(е): 25 у) = - - -- У И) (1)усового, который, как следует из (1), пропорционален напряжению видеосигнала. Таким образом, осуществляется...

Номер патента: 1208570

Опубликовано: 30.01.1986

Авторы: Володкович, Гончаров, Кудреватых, Николаев, Панченко, Полетаев

МПК: G06K 11/00

Метки: графической, информации, считывания

...импульсов, Генератор 12 тактовых импульсов связан с элементами И 15 блоков 5 и 6.Принцип работы устройства основанна измерении времени прохожденияфронта ультразвуковой волны от электроакустического преобразователя домикрофона. При изменении параметровокружающей среды изменяется скорость распространения звуковойволны, Для расчета корректур измеренной координаты используют эталонный канал, состоящий из неподвижно укрепленного электроакустического преобразователя 2 и микрофона Х. За время прохождения звуковой волной расстояния от эталонного источника до микрофона ЗХ насчетный вход счетчика Х 9 от генера.тора 12 тактовых импульсов постуопает Х о импульсов, Частота генеразтора выбрана так, что Х ) Х вовсем диапазоне изменении параметров...

Номер патента: 1211768

Опубликовано: 15.02.1986

Авторы: Рюгин, Шураков

МПК: G06K 1/02

Метки: перфорирующее

...и длительности по времени происходящих событий в различных технических устройствах.Целью изобретения является повышение точности устройства. 1 ОНа фиг. 1 показано устройство,общий вид; на фиг. 2 - фиксаторпуансонов.Перфорирующее устройство содержитрезистор К, конденсатор С, шунтирующий контакт 1, электромагнит 2, якорь3, опорную скобу 4 с размещеннымна ней толкателем 5, на котором жестко закреплено водило 6, прижатое копорной скобе 4 пружиной 7 и зафиксированное в вертикальном положенииэксцентриком 8 корректора, фиксатор9 пуансонов, закрепленный на толкателе 5 имеет направляющие стержни10 и 11, закрепленные на основании 2512 под равными и противоположно на.-. -равленными углами в двух несоприкасаемых плоскостях.ползуны...

Номер патента: 1211769

Опубликовано: 15.02.1986

Авторы: Борисов, Паршин, Холодков

МПК: G06K 7/14

Метки: информации, перфоносителя, считывания

...сигнал 30 с прямого выхода триггера 5 опережает сигнал 31 с прямого выхода триггера 16. Установка триггера 14 в единичное состояние осуществляться не будет, так как передний фронт сигнала 28 поступает на третий вход триггера 4 при наличии нулевого уровня сигнала на инверсном выходе триггера 5 и втором входе триггера 4. По переднему фронту сигнала 30 триггер 13 устанавливается в единичное состояние, сигнал 32 с выходатриггера 13 запускает мультивибратор117, на выходе которого вырабатывает-ся сигнал 35, длительность импульсовс выхода мультивибратора 18. При колебаниях перфоленты относительно фотоприемников на несколько отверстий в обе стороны сигналы .35 и 36 поочередно вырабатываются на выходах блоков 17, 18 в зависимости от...

Номер патента: 1211771

Опубликовано: 15.02.1986

Автор: Постнова

МПК: G06K 9/36

Метки: изображений, нормализации, объектов

...второго элемента ИЛИ, триггера Шмидта, второго счетчика и пятого элемента И являются выходами блока.3. Устройство по п. 1, о т л и - ч а ю щ е е с я тем, что первый блок определения параметров изображения содержит шестой элемент И, входы которого являются первым и вторым входами блока, а выход подключен к одному входу третьего счетчика, другой вход которого является третьим входом блока, а выход соединен с одним входом первого регистра, и последовательно подключенные второй блок памяти, пергый вычитатель, другой вход которого соединен с выходом третьего счетчика, и седьмой элемент И, другой вход которого является третьим входом блока, а выход является первым выходом блока и подключен к другому входу первого регистра, выход...

Номер патента: 1211772

Опубликовано: 15.02.1986

Авторы: Алиев, Вайсман, Касимзаде, Таги-Заде

МПК: G06K 11/00

Метки: графической, информации, считывания

...пластиной (не показан ), аналоговые вычислители 5 и 6, блоки 7 и 8 формирования строб в импульс, блок 9 формирования временных интервалов и генератор 10 импульсов.Блоки 7 и 8 строб в импульс представляют собой компараторы, Блок9 формирования временных интерваловимеет в своем составе два координатных КЯ-триггера. Пьезопластины 2 и3 отстоят друг от друга на расстоянии, равном половине длины ультразвуковой волны в материале звукопровода.Устройство работает следующим образом,Генератор 10 импульсов периодически генерирует прямоугольные импульсы П (фиг. 2), Под воздействиемП возбуждается пьезопластина съемгника 4. Упругая бегущая ультразвуковая волна деформации, возбуждаемаяпри этом в планшете 1, через интервалы времени Си Сдостигаетпластины...
