Номер патента: 1472929

Опубликовано: 15.04.1989

Авторы: Легоньков, Оборин, Полулихов

МПК: G06K 11/00

Метки: печатных, плат

...данных, описыващих объекты следующей строки растрони перезаписываются в качестве МОно уже в другую область второго блка 6 памяти. Данные, записанные вчестве МОТ в ранее выделенной облавторого блока 6 памяти, рассматривются в качестве массива объектовпредшествующей строки (МОП). При анлизе связности контрольных точек вобработке одновременно участвуют операнды двух соседних строк, одна, изкоторых называется текущей, а другая - предшествующей.Наличие двух блоков памяти даетвозможность совместить во времени 2, Если номер текущей строки меньше количества строк растра ТКС 4 КС, то переход к п. 3, иначе конец алгоритма анализа связности контрольных точек, формирование в ЭВМ запроса на обслуживание;)47293. Выборка номера строки...

Номер патента: 1474556

Опубликовано: 23.04.1989

Автор: Чубатенко

МПК: G01R 19/00, G06K 9/00

Метки: блок, исследуемых, масштабирования, оптический, параметров, процессов, электрического

...к сегментным световодам 15,115.10, образующим соответственно цифры 0-9 и знак "запятая", в порядке, который указан в таблице.Неразъемные соединители выполнены, например, путем сварки конца оптических выводов 11,0 11,10, моноволокон световодов 15.115.10 25 и соответствующего конца плотно упакованного жгута волокон световодов 13.Светоизлучающей поверхностью сегментов каждого световодного элемента индикации служит полированная поверхность, образованная пересечением световода геометрической плоскостью под острым углом к его продольной оси (так называемый "косой торец"); длина сегментных световодов 15.1, 15,2, 15.3, 15.5, 15,7, 15.8, 15.9 одинакова, световада 15.6 в . в 1,5 раза больше, а световодов 15.10, 15.4 - в 2 раза меньше....

Номер патента: 1474699

Опубликовано: 23.04.1989

Автор: Ордынцев

МПК: G06K 9/00

Метки: изображений, кодирования, объектов

...шифраторов 4, выходы каждой пары шифраторов 4 соединены с первым и вторым входами соответствующих сумматоров 5, выходы которых являются выходами 6 устрой- ффффф ства. 4 ь разо0 кт помещается с возможным го ризонтальным смещением (фиг,2) между излучателем 1 и матрицей фотоприемников 2. Сигналы с выходов элементов матрицы фотоприемников 2 с помощью пороговых элементов 3 Формируют на входах шифраторов 4 матрицу логических сигналов 0 и 1", причем 0 соответствует освещенному элементу матрицы фотоприемников, а "1" - затененному, Сигналы с первой половины каждой строки матрицы через соответствующие пороговые элементы 3 подаются на четные шифраторы 4, на выходекоторых формируется двоичное число,соответствующее числу элементов матрицы от ее оси...

Номер патента: 1474700

Опубликовано: 23.04.1989

Авторы: Коркунов, Корнышев

МПК: G06K 9/00

Метки: выделения, изображении, объектов

...второй элемент И 16 на вход третьего триггера 17 и через элемент ИЛИ 11 на второй вход первого триггера 12.Таким образом, через кадр после включения второго триггера 15 происходит выключение третьего триггера 17 (фиг.Зд) и выключение первого триггера 12 (фиг.36). Выход второго триггера 15 является вторым выходом блока 2 управления, следовательно, он запрещает прохождение сигнала с выхода блока 3 квантования через пе 1, вый коммутатор 5 и разрешает прохождение сигнала с выхода первого эле 1474700мента НЕ 4, который формирует инверсный сигнал выделяемого блоком 8 объекта (фиг.4 д), Выход третьего триггера 17 является четвертым выходом блока 2 управления. Таким образом, че 5 рез кадр после поступления на вход блока б памяти инверсного...

Номер патента: 1474701

Опубликовано: 23.04.1989

Автор: Складчиков

МПК: G06K 9/00

Метки: видеосигнала, кодирования

...сигналов.Второй блок 23 суммирования работает следующим образом.На управляющий первый вход подаются импульсы с выхода блока 1 9 формирования управляющих сигналов, которые открьвают или закрывают ключ на транзисторах 48 и 49, через который происходит разряд емкости 50. Когда ключ закрыт, напряжение, подаваемое на третий вход блока суммирования, накапливается и удерживается на емкости 50 и через повтори. тель на операционном усилителе 46 подается на вход сумматора, собранного на операционном усилителе 52, и складывается с напряжением, пода 1 4747 01ющемся на второй вход блока суммирования. Когда ключ на транзисторах 48 и 49 открыт, накопление на емкости 50 не происходит, напряжение5 на выходе операционного усилителя 46 равно...

Номер патента: 1474702

Опубликовано: 23.04.1989

Авторы: Абульханов, Држевецкий, Левин

МПК: G06K 9/36

Метки: выделения, изображений, контуров, объектов

...сигнала, либо задержанногона время, определяемое элементом 29задержки. Времена задержек элементов27 и 29 равны между собой, а самиэлементы выполнены на регистрах сдвига, В результате накопления кода вблоке 7 на его выходе сформированустойчивый восьмиразрядный код, который содержит в своем составе не только информацию с наличием границы, нои информацию о характере границы (например, верхняя граница горизонтальнойлинии, нижняя граница горизонтальной линиилевая граница вертикальной линии и т.д.) и о пересечении границ разноименных направлений.С выхода блока 7 восьмиразрядный кодпоступает на первый вход преобразователя 6, который подключается к выходу блока 7 через коммутатор 16 втом случае, если коды на его первоми втором...

Номер патента: 1474703

Опубликовано: 23.04.1989

Авторы: Староверов, Сятковский

МПК: G06K 11/00

Метки: графической, информации, планшет, считывания, устройства

...планшета защищена крьппкой 6.Координатные шины изготовлены из полос фольгированного диэлектрика, например стеклотекстолита СФ-50, толщиной 4 ми. Ширина координатной шины составляет 5 мм, ширина симметрично размещенной фольги 7 состав- ляет 4 мм. Площадь сечения фольги 0,2 мм . Полосы собраны в пакеты и соединены Между собой и электро- изоляционным основанием 2 с помощью клея, На каждом конце шины выполнен уступ 8, который в сочетании с последующей шиной образует паз для размещения контактного штыря 9. Контактные штыри припаяны к токопроводящим дорожкам 1 0 электроизоляционного основания 2, соединяющих их с микросхемами 11. Штыри 9 распаяны на фольгу координатных шин. Если необходимо обеспечить высокую ремонтопригодность планшета, система...

Номер патента: 1474704

Опубликовано: 23.04.1989

Авторы: Горбузов, Киселев, Короленко, Мисурягин, Морщенок

МПК: G06K 11/06

Метки: графической, информации, считывания

...12.Импульс с выхода элемента И 17 поступает на вход блока 7. Бо втором случае в катушке индуктивности наведен "левый" импульс. Вэтом случае импульс с Формирователя10 через элемент ИЛИ 13 поступает навторой вход элемента И 15, на первомвходе которого присутствует сигнал с 35второго выхода усилителя 6, Импульсс выхода элемента И 15 через элементИ 17 не поступает на вход блока 7,так как на втором входе элемента 40 И 17 присутствует сигнал в . уровень"Лог.0", триггер 14 еще не взведен.По заднему Фронту импульса опросасигнал с Формирователя 11 через элемент ИЛИ 13 поступает на вход элемента И 16, на другом входе которогоприсутствует сигнал с выхода усилителя б. Импульс с выхода элементаИ 16 взведет триггер 14, Сигнал -уровень "Лог.1" с...

Номер патента: 1476503

Опубликовано: 30.04.1989

Авторы: Волков, Дубчак, Красиленко, Протопопов

МПК: G06K 9/00, H03K 23/78

Метки: информации, логической, оптоэлектронное

...Поэтому 5левое плечо 0-триггера 25, состоящееиз фототиристора 28, резистора 29 исветодиода 30, находится в непрово"дящем состоянии, правое плечо, сос тояшее из Фототиристора 31, резистора 32 и светодиода 33, может находиться как в проводящем, так и в непроводящем состоянии.При подаче тактового импульса синхронизации на вход 5 устройства происходит переключение прерывателей тока на основе усилителей 3 и 9, Еслина оптическом входе 26 Р-триггераприсутствовал единичный оптическийсигнал и фототиристор 28 был им подготовлен к выключению, то при подачетактового импульса синхронизации навремя его действия включается левоеплечо 0-триггера 25. При этом фото тиристор 28 переходит в проводящеесостояние и начинает излучать светодиод 30. Правое плечо...

Номер патента: 1476504

Опубликовано: 30.04.1989

Авторы: Городецкий, Оксман, Ситниченко

МПК: G06K 11/02

Метки: копирования, фотоследящего

...получается трех" Фазное напряжение, которое поступает на блок считывания графической информации для питания синхронного двигателя вращения считывающей диафрагмы. 50 В момент считывания копируемой линии блок 6 через формирователь 7 импульсов формирует короткий прямоугольный импульс, Фаза которого определяется положением копируемой линии, При по ступлении на вход "Запрос прерывания" вычислителя 3 импульса с выхода формирователя 7 импульсов микропроцессор вычислителя 3 начинает обработкуподпрограммы прерывания. При этоммикропроцессор вычислителя последовательно считывает со своей шины адреса"данных значения Функций зпйи созяС, Цифровые значения функцийз 1 псЖ, саэйма, со второй группы выходов блока памяти 2 поступившие на шину...

Номер патента: 1476505

Опубликовано: 30.04.1989

Авторы: Авдеева, Заречнев, Рыченков

МПК: G06K 15/16

Метки: ленточного, подачи, старт-стопной

...датчиком 19 метки на ленточном материале, По обнаружении метки датчиком 19 на выходе усилителя-формирователя 24 образуется сигнал, переключающий триггер 31 в нулевое состояние и запускающий Формирователь 33 импульсов заданной длительности. В ре 50 зультате электромагниты 11 и 12 отключаются и медленная подача ленточного материала прекращается, а электромагнит механизма резки включается сигналом с выхода усилителя 3 мощности на время, задаваемое блоком 33. Это вызывает перемещение подвижного ножа механизма резки и выработку сигнала на выходе Фотоэлектрического датчика 21 положения подвижного ножа,что вызывает Формирование сигнала навыходе усилителя-Формирователя 25.По окончании резки цикл стартстопной подачи ленточного...

Номер патента: 1478235

Опубликовано: 07.05.1989

Авторы: Горобей, Комченков, Самсонов, Сауле

МПК: G06K 9/00

Метки: распознавания, сигналов, случайных

...Бз") попарно поступают на умножители 6, производящие преобразованиеЯБ 6, = 1Бз(=1 ф 2)Затем в блоках 7 задания весовых коэффициентов производится домножение вычисленных значений Б на 1 -коэффициент, определяющий риск принятия решения в пользу того или иного классаБ =1 Бь (.=1,2),Полученные величины поступают па элемент 8 сравнения, на выходе которого образуется сигнал Б в соответствии с выражением1, если БсБ,Б= 0, если Б 7 Б,При этом появление единичного сигнала на выходе устройства соответст- вует принятию решения в пользу первого класса, а появление нулевого сигнала - второго класса,Предварительное обучение устройства состоит в расчете коэффициентов, записанных в блоках 5 памяти, значений порогов С 1 (=1,2,3,4), коэффициентов...

Номер патента: 1478236

Опубликовано: 07.05.1989

Авторы: Белов, Царевский

МПК: G06K 11/00

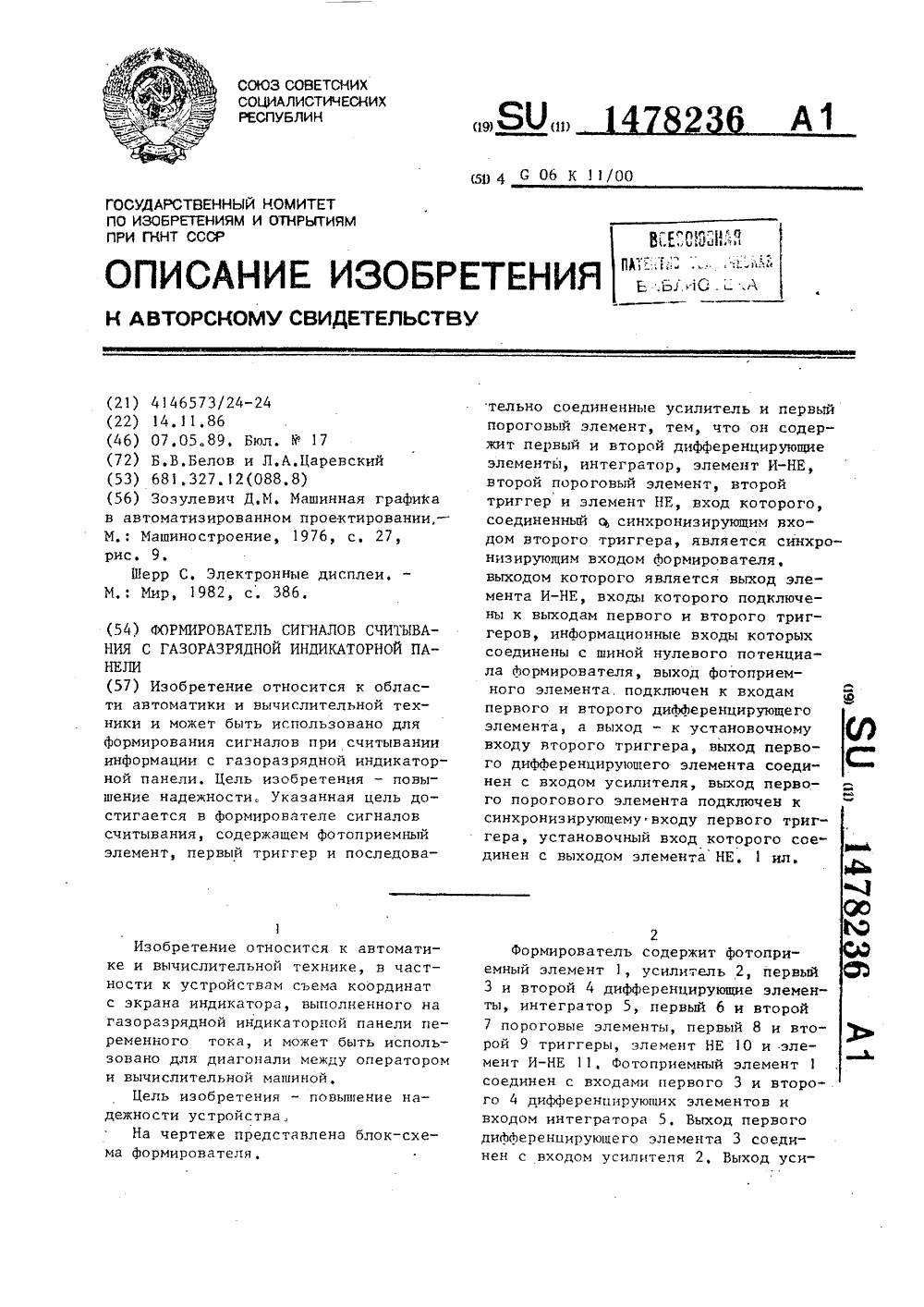

Метки: газоразрядной, индикаторной, панели, сигналов, считывания, формирователь

..., Под нерабочим режимом понимается режим,когда световое перо не находитсянепосредственно у панели, а под абочим - режим, когда световое перо находится непосредственно у панели.55 Световой сигнал панели имеет импульсный характер (оператор анализирует интегральнук яркость ячейки). Световой сигнал режима "Запись 1 смещен относительно светового сигнала режима "Горение и поэтому может быть выделен из совокупности светящихся точек. В нерабочем режиме амплитуда сигнала, подаваемого в окно светового пера, меньше, чем в рабочем режиме, так как в рабочем режиме световое перо удалено от панели,Амплитуда вспьппек света в рабочемрежиме вьппе, чем в нерабочем, Кромесветового сигнала панели, в окносветового пера попадает внешний свет.Чем ближе к...

Номер патента: 1479946

Опубликовано: 15.05.1989

Авторы: Кадочникова, Халитов

МПК: G06K 7/14

Метки: информации, считывания

...фотоприемника большеуровня напряжения на третьем выходеделителя 4 напряжения, второй пороговый элемент не срабатывает, еговыходной каскад постоянно заперт.Прй этом режим работыполевого транзистора элемента 2 и соответственноего внутреннее сопротивление определяются уровнем напряжения на первом выходе делителя 4 напряжения.Если же уровень выходного напряжения освещенного фотоприемника становится меньше выходного напряжения.на третьем выходе делителя 4 напряжения, открывается выходной каскадвторого порогового элемента 7 и обеспечивает заряд накопительного элемента 5, что приводит к уменьшениюсмещения на затворе элемента 2 иуменьшению внутреннего сопротивления полевого транзистора. Так какполевой транзистор является нагрузкой...

Номер патента: 1479947

Опубликовано: 15.05.1989

Автор: Дубицкий

МПК: G06K 9/00, G06K 9/46

Метки: изображений, объектов, признаков, распознавании, селекции

...задержку кодов меток точек изображения так, что с егопервого выхода снимаются коды меток,задержанных относительно входных настроку, а с второго " на такт, т.к,если на входе регистра 12 сдвига. сигнал соответствует метке точки(, 1), то с первого выхода этого регистра снимается сигнал метки точки (1-1, 1), а со второго - метки точки (х, з);если для точек изображения в окне выполняется условие О(х, 1) Л сй (,-1)ЛЯ (з.-1, д) = 1, то на выходе коммутатора 11 будет код метки точки (х, 1). Этот код считывается с первого выхода регистра. сдвига 12;если в точке изображения не выполняется ни одно из указанных условий, то такой точке присваивается нулевая метка.В точках связи изображения, т,е. таких, в которых выполняется условие У (з, 1)...

Номер патента: 1479948

Опубликовано: 15.05.1989

Авторы: Данилейко, Киселев, Короленко

МПК: G06K 11/00

Метки: координат, съемная

...механических повреждений элементы,расположенные на плате 10. В одном изторцов корпуса 11 размещен элемент4 индикации. Наконечник 12 выполнен из магнитно-мягкого материалав виде конуса, в центре которогоимеется оптический канал, в которомрасположены фокусирующий элемент1.3 и фоточувствительный элемент 6,Съемник координат работает следующим образом,В исходном состоянии (в "воздухе", фиг,9) фотодиод 6 освещен световым потоком, который поступаетпо оптическому каналу наконечника12Световой поток фокусируется элементом 13 на элемент 6, При этомвнутренне сопротивление освещенного фотодиода 6 мало. Поэтому напряжение на первом входе, к которому подключен фотодиод 6, компаратора 7 не превышает по величине напряжения Поппоступающего на вто.рой вход...

Номер патента: 1481809

Опубликовано: 23.05.1989

Авторы: Архипов, Пилипенко, Сурвилло, Шеломов, Шиповских

МПК: G06K 1/02

Метки: перфокарт, перфоратор, пробивки, ручной

...в ограничительной прорези 29, выполненной в обойме 15.На одной из скоб 22 над шкалой 8соосно пуансонам 16 выполнены сквозное окно 30 и резьбовое отверстие 31под фиксатор, выполненный в виде винта 32, а с противоположных сторонокна 30 на скобе 22 нанесены риаки33, соосные пуансонам 16.Пуансоны 16 установлены на осисимметрии скоб 22 на расстояниях другот друга, равных интервалам с междустроками 12 чисел на перфокарте б.Кнопки 18, с которыми соединены пуансоны 16, пронумерованы. Размеры поперечного сечения пуансона 16 идентичны размерам необходимого отверстия вперфокарте 6. Для получения ровныхкраев пробиваемого отверстия в перфокарте режущая кромка пуансона 16выполнена скошенной, Сечение отверстий 20 под пуансоном 16 в матрице19...

Номер патента: 1481810

Опубликовано: 23.05.1989

Авторы: Белорусец, Степанова, Цыпкин

МПК: G06K 1/08

Метки: карточного, механизм, перфоратора, пробивной

...лаз (фиг.З), в который входит ось 13., а на другом - дополнительную опорную ось 28 (фиг.6). Между ними в пазы рычагов 8-11 входят пуансоны, которые шарнирно крепятся осью 12 (фиг,З) к рычагам 8-1155От кулачка 29 (фиг, 2) через рычаг ЗО получают движение собачки 31 и 32. Собачка 32, находясь в зацеплении с рейкой 33, толкает ее вперед на один шаг и выходит из зацепления,а в это время входит в зацеплениес рейкой 33 собачка 31 и фиксирует ееположение, дальше цикл повторяется,Планка 3 (фиг.1), жестко соединеннаяс рейкой 33, подает карту (не показана) под пуансоны. Рейка 33 (фиг.2)возвращается в исходное положениемагнитом 34 (фиг.2), который выводитсобачку 31 и 32 из зацепления с рейкой 33. На фиг.2 также показана тяга 35.Работа пробивного...

Номер патента: 1481811

Опубликовано: 23.05.1989

Авторы: Акопян, Базаев, Григорьян, Ерофеев

МПК: G06K 7/08

Метки: биморфных, запоминающих, информации, матрицах, пьезокерамических, считывания

...числа) изменяет значение поляризации пьезоструктуры в пределах Р = -Р - О (или "Р11 = +Р - 0) под 1-м электродом выходной пластины, Это соответствУет изменению коэффициента передачи К(М,)1-го запоминающего элемента вйходной пластины (фиг. 3). Таким образом, при записи М; числа преобразуют код М; числа в импульс записи с фиксированной амплитудой О и длительностью (М,), либо амплитудой У(М,) и фиксированной длительностью , подают импульс запи-,1си на выбранный запоминающий элемент пьезоструктуры, осуществляют запись в нем путем изменения степени остаточной поляризации подэлектродной области запоминающего элемента,Воспроизведение информации осуществляется в квазирезонансном режимевозбуждения пьезоструктуры. При этомвозбуждают входную...

Номер патента: 1481812

Опубликовано: 23.05.1989

Авторы: Баскин, Гордиенко, Русын

МПК: G06K 9/00, G06K 9/46

Метки: выделения, изображения, контура

...двоичные сигналы, поступающие с фотоприемных элемен-.тов 2 смежных ячеек 1, соответствующих положениям ХХ , Х и Х (фиг. 2),Согласно этой операции проверяется условие принадлежности элементовизображения его контуру.На выходе элемента ИЛИ 16 даннойячейки 1 реализуется логическая операция В Р 17 Р 3 ЧРБЧР 7 ук кгде Р, - Р - двоичные сигналы, поступающие с выходныхшин 34 смежных ячеек 1,соответсвующих положениям Х,-Х 8.Согласно этой операции проверяется наличие на данном фрагменте контура двух его точек, расположенных по разные стороны от элемента Х изображения, при отсутствии других смежных точек, принадлежащих контуру.На выходной шине 35 каждой ячей- ки 1 реализуется логическая операцияицРо Ро РофСогласно этой операции проверяется...

Номер патента: 1481813

Опубликовано: 23.05.1989

Авторы: Крищюнас, Лаурушка, Пташинскас

МПК: G06K 11/00

Метки: графической, информации, считывания

...Каждый передний фронт этих импульсов открывает ключ 7, через который с генератора 3 на счетчик 9 приходит определенное число импульсов, в момент окончания импульса с дискриминатора 6 ключ 7 закрывается, а формирователь 8 импульсов въдает команды сначала на запись кода числа Ив блок 10 памяти (второй выход), а потом на "обнуление" ;счетчика 9 (первый выход). С приходом следующего импульса с дискриминатора б этот процесс повторяется.Код числа И о с блока 10 памяти поступает на входы сумматора 11, на другие входы которого с реверсивного счетчика 15 поступает код числа И Одновременно код числа И а поступает на входы компараторов 13 и 14, на другие входы которых поданы постоянные коды чисел Ии М а опреде 1 МИН 1 аакс ляющие соответственно...

Номер патента: 1481814

Опубликовано: 23.05.1989

Авторы: Близникас, Жилинскас, Синюс

МПК: G06K 11/00

Метки: информации, оптической, считывания

...следующем такте начинается опросследующей ячейки.Полученные сигналы с выходов преобразователей 2 и 20 подаются соответственно на входы элемента 23 задержки и на информационные входы блоков 25 и 26 памяти. При этом во время первого такта .информация записывается в первый блок 25 памяти, аво время второго такта - во второйблок 26 памяти.Элементы задержки обеспечиваютодновременное появление сигналовна всех выходах блока 21, что даетвозможность при последующей обработкеопределить не только уровень, нои спектральный состав считываемойинформации. При этом опрос ячеекудается выполнить за два такта. Формула изобретения 11. Устройство для считывания оптической информации, содержащее источник питания, первый преобразователь ток -...

Номер патента: 1481815

Опубликовано: 23.05.1989

Авторы: Веселовский, Красюков, Курточкин

МПК: G06K 11/00

Метки: графической, информации, планшетов, протяженных, считывания, устройств

...использовании предлагаемого способа отпадает необходимость в нанесении и экспонировании фотоэмульсионного слоя на фольгированный диэлектрик, что дает возможность отказаться при производстве протяженных планшетов от сложного технологического оборудования и химреактивов. Формула изобретения Составитель А. Осипова Редактор И. Горная Техред А КравчукКорректор И. ГорнаяЗаказ 2693/52 Тираж 669 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина, 101 адгеэией к металлу, после высыхания которой удаляют с поверхности пласти.- ны-заготовки остатки лака с низкой адгезией к металлу и производят трав 5...

Номер патента: 1481816

Опубликовано: 23.05.1989

Авторы: Вильдфлуш, Конаш

МПК: G06K 11/00

Метки: изображений, считывания

...Х - размеры "окна"; Р, - начальная частота дискретизации.Устройство работает следующим образом,На этапе подготовки устанавливаются параметры вводимого изображения:относительное местоположение и размер считываемого участка растранацХ науч ф ДУ, Д Х число элементовразложения (масштаб дискретизации)К , К , начальное значение порога.Эта информация передается из ЭВМ 15через буферные регистры блока 11 всчетчики 5 и 6, блоки 7 и 8 выделения границ по координатам У и Х,ЦАП 12. На этапе считывания видеоинформации из телевизионного датчика 1 через видеоусилитель 2 в селектор 3 непрерывно подается видеосигнал. .В селекторе 3 происходит разделение видеосигнала на синхронизирующие кадровые, строчные и видеоимпульсы. Сигнал "Пуск", поступающий из ЭВМ...

Номер патента: 1490679

Опубликовано: 30.06.1989

Авторы: Килна, Орлинис

МПК: G06K 9/38

Метки: видеосигнала, код, преобразования, цифровой

...22 (фиг.3,1), выдаваемые при достижении кодом счетчика 6 количества высоких отсчетов за один элемент синхронизирующего импульса строки (фиг.З,и), проходят первый элемент И 14, открытый дешифратором(Фиг.3, ), при наличии состояния счетчика 5, соответствующего преобэ 90679 5 10 15 20 25 30 35 40 45 50 55 5 1 рязонаиию злемс нт с низким уроээнем синхронизирующего импульса, и подсчитываются третьим блоком 19 пересчета, коэффициент пересчета которого определяет пороговый уровень выделения синхронизирующего импульса строки по количеству его элементов. В случае наличия более продолжительных отрезков строки с низкими или высокими отсчетами второй и четвертый формирователи 21 и 23 при скачках их входных напряжений выдают импульсы, которые...

Номер патента: 1492357

Опубликовано: 07.07.1989

Авторы: Гавриш, Исмаилов, Керимов, Шваченко

МПК: G06K 9/00, G06K 9/46

Метки: распознавания, цвета

...на выходе первого элемента 11сравнения появляется уровень логической единицы при значительном расхождении (превьппении или занижении) измеряемого значения насыщенности поотношению к эталонному на выходе первого элемента 11 сравнения устанавливается уровень логического нуля,Аналогично работают каналы цветового тона (блоки 12 и 15) и яркости(блоки 13 и 16), При этом на второйэлемент 12 сравнения подается сигналфазы вектора цвета с блока определения Фазы вектора цвета через элемент 19 задержки. На третий элемент 13сравнения подается сигнал с выходачетвертого видеоусилителя 34, пропорциональный яркости каждой точки анализируемого изображения через элемент 17 задержки. Одновременно этотже сигнал через два элемента 17 и 18задержки подается...

Номер патента: 1492358

Опубликовано: 07.07.1989

Авторы: Гараев, Лялин, Поздеев, Тихонов

МПК: G06K 9/36

Метки: импульсов, селекции

...как на его втором входе есть разрешающий потенциал со второго нхода устройства направления перемещения объекта, Импульс с выхода третьего элемента И 3 через первый вход второго элемента ИЛИ 10 поступает на установочный вход второго триггера 18. Последний переключается и подает разрешающий уровень на первый вход восьмого элемента И 8. После этого первый поступающий импульс на вход устройства через второй усилитель 15 проходит на выход восьмого элемента И 8 и далее через первый вход третьего элемента ИЛИ 11 навыход устройства, Одновременно сэтим же импульс с выхода восьмогоэлемента И 8 устанавливает счетчик 19в нулевое состояниеИмпульс с выхода устройства через четвертый входпервого элемента И 31 И 9 устанавливаетвторой триггер 18 в...

Номер патента: 1495827

Опубликовано: 23.07.1989

Авторы: Друз, Рукоданов

МПК: G06K 7/14

Метки: информации, перфоносителя, считывания

...2 до пороговогозначения. При этом код строки в регистре 11 не изменяется, Если равенство чисел не стабильно, случайно,например строка носителя еще не полностью продвинулась под фотоприемники блока 1 или был перекос носителя,в следующем такте снова сформируетсясигнал "Больше" и пороговый элемент 2обнулится или фиксируется сигнал натретьем выходе блока 9, который открывает элемент 7 и тактовый импульсс его выхода обнуляет пороговый элемент 2 и изменяет состояние регистров 11 и 12. Если же равенство срав27 6 5 14958 ниваемых чисел стабильно, пороговый элемент 2 заполняется до своего порогового значения и выдает сигнал, который черезэлемент 30 закрывает эле 5 мент И 7 и подготавливает к открыванию элемент И 5. Если при дальнейшем...

Номер патента: 1495828

Опубликовано: 23.07.1989

Авторы: Галиулин, Гафаров, Ишмуратов, Тагирова

МПК: G06K 9/36

Метки: выделения, изображений, объектов, признаков, распознавании

...проходит через элемент И 116 блока 6, вход , 133 формирователя 126-4 и через под - готовленный элемент И 169 и выход 33 ,блока 7 поступает на вход 40 блока 3, 15 осуществляя одновременный сдвиг наодин разряд вверх записанной в регистрах 50 и 51 информации, По заднему фронту импульса на выходе 183 элемента И 169 в содержимое счетчика 129 20 добавляется "1", а триггер 167 формирователя 126-4 переключается вновь в состояние 0. В результате следующий импульс, генератора 125 аналогичным образом проходит на выход 134 25 формирователя 126-4 и разрешает добавление "1" (если она действует на входе 65) в содержимое счетчика 60 блока 4. По заднему Фронту укаэанного импульса триггер 167 Формировате ля 1 26-4 переключается в состояние "1", в...

Номер патента: 1495829

Опубликовано: 23.07.1989

Авторы: Гунченко, Дорошенков, Кожемяко, Кутаев, Поплавский

МПК: G06K 9/36

Метки: геометрического, изображения, центра

...с длительностью строки этого 1 стандарта. 3 1495829гии изображений от источника изображения (на Фиг . 1 не показ ан) превышает пороговое значение энергии возбуждения ячейки. Возбужденное состояние5передается от возбужденной ячейки соседним ячейкам при поступлении тактового импульса на шину Такт, приэтом возбужденное состояние этойячейки сохраняется. Сброс ячеек 2,осуществляется подачей сигнала на шину "Сброс".Поток энергии от источника иэобра,жения (не показан) попадает на прием,ное поле матричного Фотоприемного 15 вертого и пятого импульсов. После,блока 1 и возбуждает соответствующиеячейки 2, Совокупность возбужденныхи невоэбужденных ячеек 2 представля, ет собой двухградационный двумерный, сигнал, пример которого приведен на...
