Частотный многоустойчивый элел; ентис ю,; ю.; 1н1ь

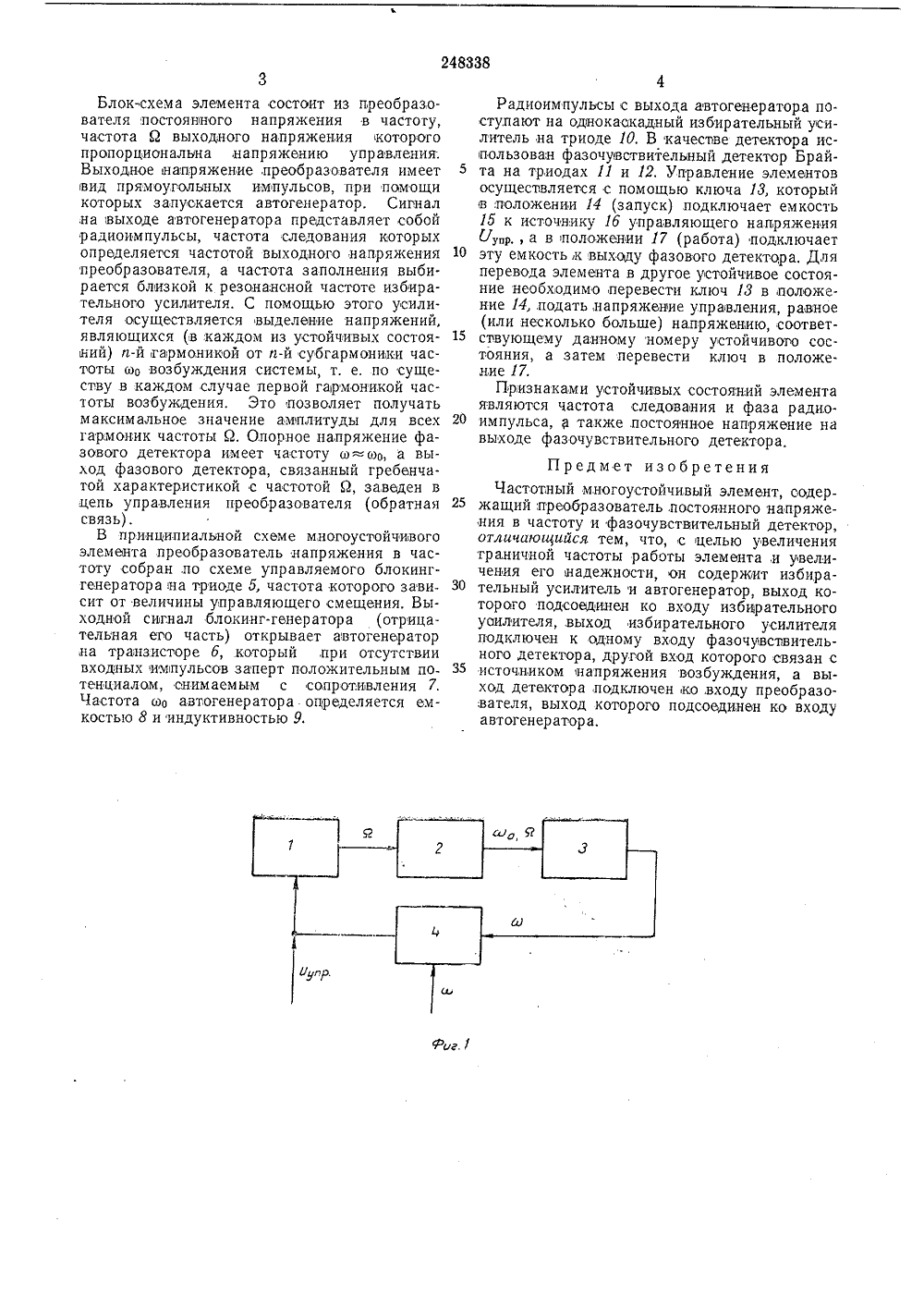

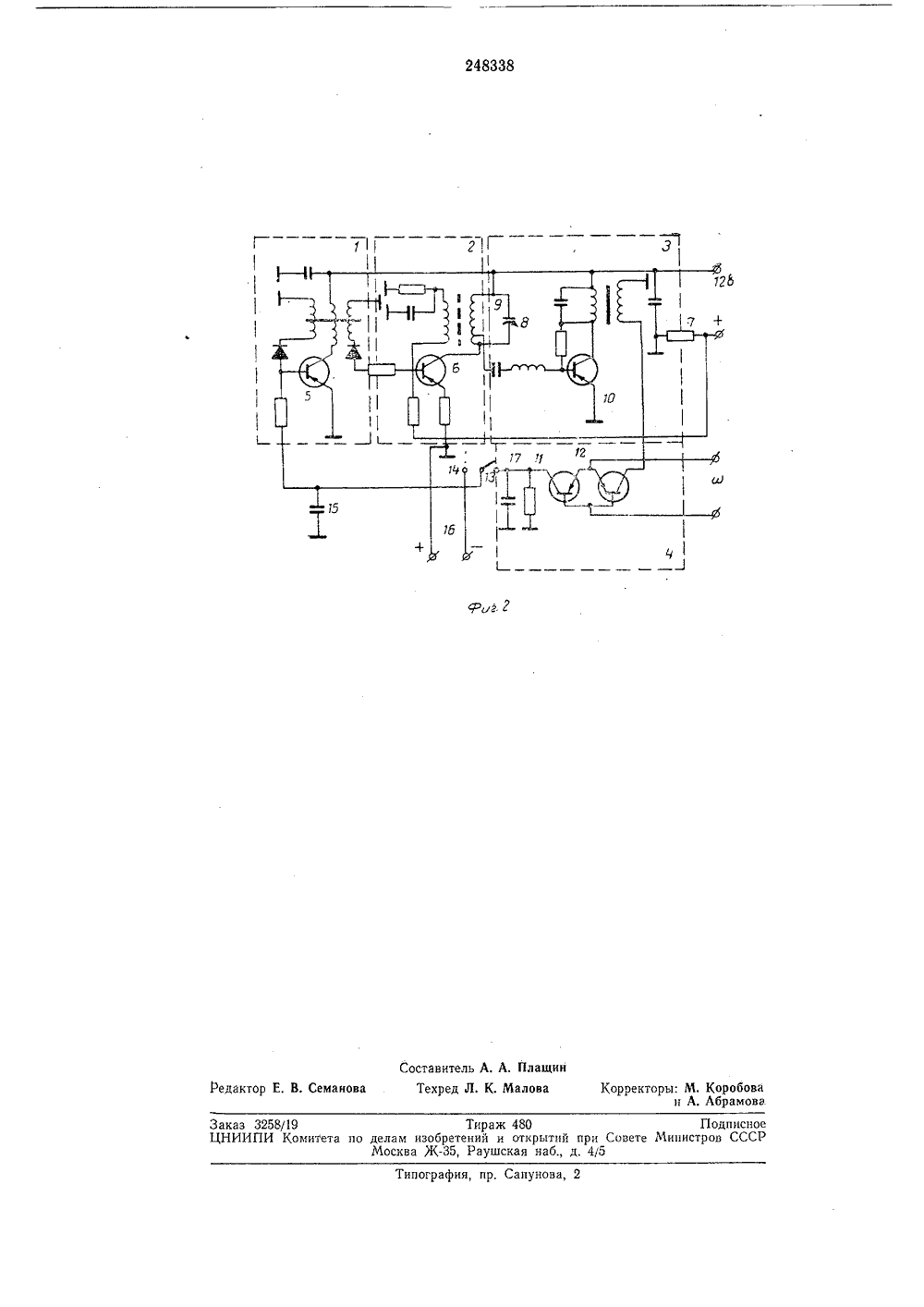

0 П И С А Н И Е 248338ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республиквисимое от авт. свидетельстваКл, 42 птз, 13/ 1967 ( 1156275/18-24) 3 аявле исоединением заявкиКомитет по делам изобретений и открыт при Совете Мииистро СССР1 ПК 6 061ДК 681.327.67 (088.8 риоритет Опублико О.Ч 11,1969, Бюллетень23 та опубликования описания 29.Х 11.196 Авторыизобретени С, Верховцев и М, А. Раков инской СС ико-механический институт А аявитель ЕНТ с о н-,т-.цс СТОТНЫЙ МНОГОУСТОЙЧИВЫЙ ЭЛ;.,1 наь .ки:.;чо азование нием явлзнаками янное наа радиой харак- радиоимкоторых умножем пульсов. ражением соз Йй Известны частотные многоустойчивые эле. менты, содержащие преобразователь постоянного напряжения в частоту и фазочувствительный детектор.Предлагаемый элемент отличается от известных тем, что содержит избирательный усилитель и автогенератор, выход которого подсоединен ко входу избирательного усилителя, выход избирательного усилителя подключен к первому входу фазочувствительного детектора, второй вход которого связан с источником напряжения возбуждения, а выход детектора подключен ко входу преобразователя, выход которого подсоединен ко входу автогенератора.Это позволяет увеличить граничную частоту работы устройства, а также повысить его надежность.Предлагаемое изобретение позволяет осуществить элемент с частотным динамическим признаком и высокой эффективностью работы в режиме деления частоты, допускающей выполнение в диапазоне СВЧ.На фиг. 1 показана блок-схема описываемого элемента; на фиг. 2 - его принципиальная схема,Элемент содержит преобразователь 1 постоянного напряжения в частоту, радиоимпульсный автогенератор 2, избирательный усиЛитель 3 и фазочувствительный детектор 4. В предлагаемом элементе преобр частоты осуществляется с использова ления прерывистой генерации, а пр устойчивых состояний являются посто пряжение, частота следования и фаз импульсов, Реализация многоторцово теристики основана на том, что для пульсных колебаний, начальная фаза одинакова и постоянна, имеет место ние частоты Й следования радиои Спектр гармоник определяется вы 15и.= Опричем гармоники спектра не зависят от частоты со 0 заполнения. Энергия спектра группируется при этом вблизи частоты заполнения, чем обеспечивается значительное повышение 20 эффективности преобразования по сравненшос видеоимпульсными схемами. При изменении (или нестабильности) частоты со 0 спектральные линии не меняют своего положения, а лишь меняется амплитуда л-й гармоники час тоты следования радиоимпульсов. При выделении из спектра радиоимпульса частоты а и подачи ее на вход фазового детектора на выходе последнего будет постоянное напряже ние в тех случаях, когда частота ж кратна час тоте Й следования радиоимпульсов.3Блок-схема элемента состоит из преобразователя постоянного напряжения в частоту, частота Й выходного напряжения которого пропорциональна напряжению управления; Выходное напряжение,преобразователя имеет вид прямоугольных импульсов, при помощи которых запускается автогенератор. Сигнал ,на выходе автогенератора представляет собой радиоимпульсы, частота следования которых определяется частотой выходного напряжения преобразователя, а частота заполнения выбирается близкой к резонансной частоте избирательного усилителя. С помощью этого усилителя осуществляется выделение напряжений, являющихся (в каждом из устойчивых состояний) и;й гармоникой от п-й субгармоники частоты оо возбуждения системы, т. е, по существу в каждом случае первой гармоникой частоты возбуждения. Это позволяет получать максимальное значение амплитуды для всех гармоник частоты й. Опорное напряжение фазового детектора имеет частоту о=оо, а выход фазового детектора, связанный гребенчатой характеристикой с частотой Й, заведен в цепь управления преобразователя (обратная связь).В принципиальной схеме многоустойчивого элемента преобразователь напряжения в частоту собран по схеме управляемого блокинггенератора на триоде 5, частота которого зависит от величины управляющего смещения. Выходной сигнал блокинг-генератора (отрицательная его часть) открывает автогенератор на транзисторе б, который,при отсутствии входных импульсов заперт положительным по. тенциалом, снимаемым с сопротивления 7. Частота цо автогенератора определяется емкостью 8 и индуктивностью 9. Радиоимпульсы с выхода автогенератора поступают на однокаокадный избирательный усилитель на триоде 10. В качестве детектора использован фазочувствителыный детектор Брай та на триодах 11 и 12. Управление элементовосуществляется с помощью ключа 13, который в положении 14 (запуск) подключает емкость 1 б к источнику 1 б управляющего напряжения Уур а в положении 17 (работа) подключает 10 эту емкость к выходу фазового детектора. Дляперевода элемента в другое устойчивое состояние необходимо,перевести ключ 13 в положение 14 подать, напряжение управления, равное (или несколько больше) напряжению, соответ ствующему данному номеру устойчивого состояния, а затем перевести ключ в положение 17.Признаками устойчивых состояний элементаявляются частота следования и фаза радио импульса, а также постоянное напряжение навыходе фазочувствительного детектора.Предмет изобретенияЧастотный многоустойчивый элемент, содер жащий,преобразователь, постоянного напряжения в частоту и фазочувствительный детектор, отличающийся тем, что, с целью увеличения граничной частоты работы элемента,и увеличения его надежности, он содержит избираЗ 0 тельный усилитель и автогенератор, выход которого подсоединен ко входу избирательного усилителявыход избирательного усилителя подключен к одному входу фазочувствительного детектора, другой вход которого связан с 35 источником напряжения возбуждения, а выход детектора,подключен ко,входу преобразо,вателя, выход которого подсоединен ко входу автогенератора.ипография, пр, Сапунова, 2 Заказ 3258/19 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д. 4/5
