G01R — Измерение электрических и магнитных величин

Номер патента: 1659925

Опубликовано: 30.06.1991

Авторы: Антонова, Волков

МПК: G01R 31/28

Метки: импульсов

...соединен с первым и исток- с вторым выводом резистора 10 обратной 35связи. Исток второго полевого транзистора7 соединен с затвором третьего 8, а стоквторого полевого транзистора 7- с истокомтретьего полевого транзистора 8, Истоктретьего полевого транзистора 8 соединен 40с затвором четвертого 9, а сток третьего 8 -с истоком четвертого голевого транзистора9. Затвор второго полевого транзистора 7соединен с выходом блока, сток четвертогополевого транзистора 9 соединен с входом 45блока,Ждущий мультивибратор 1 служит дляформирования из измеряемых импульсов, укоторых длительности могут варьироваться вшироких пределах, пачки импульсов с равными длительностями, Ждущий мультивибратор1 может быть выполнен на транзисторах илимикросхемах, как...

Номер патента: 1659926

Опубликовано: 30.06.1991

Автор: Пачковский

МПК: G01R 33/00

Метки: датчик, индуктивный

...распоЛожены в плоскостях, перпендикулярных образующей каркаса 1. На чертеже показан один виток обмотки индуктивности, Намотка производится, начиная от точки 8, Первая точка 9 закрепления является началом параллельной секции 7, конец которой находится во второй точке 10 закрепления, Далее идет первая из перекрещивающихся секций 4 до третьей точки 11 закрепления. Между третьей 11 и четвертой 12 точками закрепления наматывается параллельная секция 6, а между точками 12 и 13 закрепления - вторая перекрещивающаяся секция 5, В точке 14 находится конец обмотки 3 индуктивности. Реальная обмотка 3 индуктивности может имать не один, а К аналогичных витков, причем во время их намотки точки 9 и 13 закрепления объединяются.Обмотка 3 индуктивного...

Номер патента: 1659927

Опубликовано: 30.06.1991

Авторы: Слаев, Яковлев

МПК: G01R 33/02

Метки: тесламетров

...С второго выхода управляемого синусоидального генератора 4 спектр частот в виде меандра (фиг. 2, г) поступает на вход первого инверторэ 8 и второй вход первого элемента И 9,Поступившие на входы первого элемента И 9 напряжения меандра е 1 с единичной фазой фиг, 2, г) и импульсы ео также с единичной фазой (фиг. 2, в) взаимодействуют и в результате взаимодействия этих напряжений на выходе первого элемента И 9 получаются прямоугольные импульсы ез с единичной фазойв первой половине периода Т(фиг, 2, е), На выходы второго элемента И 11 также поступают аналогичные напряжения (фиг, 2, д). но с нулевой фазой. Фаза этих напряжений "переворачивается" в инверторах 8 и 10. В результате взаимодействия этих напряжений на выходе второго5 10 15 20...

Номер патента: 1659928

Опубликовано: 30.06.1991

Авторы: Бех, Молодчик, Сергеев, Чернецкий

МПК: G01R 33/02

Метки: магнитной, проводимости, проницаемости, электрической

...схема с накоплением заряда.10 20 25 30 35 40 45 50 В начале каждой серии формируется управляющий импульс на выходе 41 блока управления, в результате чего ключи 13, 14, замыкаются и накопительные конденсаторы 9, 10 заряжаются до напряжения второй шины питания 31. После размыкания ключей 13, 14 все время первой серии импульсов на интервале времени существования индуцированных вихревых токов, т. е. на переднем фронте импульса тока возбуждения, замыкается ключ 11 и ток генератора 21 поступает в эмиттеры транзисторов 5, 6, в результате чего последние открываются, ток генератора 21 перераспределяется между ними пропорционально напряжениюна их базах. и конденсаторы 9, 10 разряжаются токами коллекторов транзисторов 5, 6до разных...

Номер патента: 1659929

Опубликовано: 30.06.1991

Автор: Деревщиков

МПК: G01R 33/032

Метки: магнитного, поля

...последова- тельнО оптически связанные источник моно- хроматического поляризованного излучения, например, монохроматический источник света 1 с поляризатором 2, первый магнитоактивный элемент 3, тонкопленочный поляроид 4, второй магнитоактивный элемент 5 и регистратор угла поворота плоскости поляризации излучения (анализатор 6 и фотодетектор 7, соединенный по электрическому выходу с тного поля В нных точках упрощение ржит источйно полярим 2,первый енты 3 и 5 с постоянной ла поворота ия,анализам соединен- достижения элементами оляроид 4. 2Ы 1 о = соз а 1 сов аг: сонг(В 111 Н 1) х хсоз (ВгягН 2),(2) где Вг, 12, Н 2, аг - соответствующие параметры второго элемента 5, Фотодетектор 7 преобразует интенсивность (2 в адекватный 5 уровень...

Номер патента: 1659930

Опубликовано: 30.06.1991

Авторы: Гришин, Дроботько, Усов, Шаповалов

МПК: G01R 33/05

Метки: константы, магнитных, магнитострикции, пленок, тонких

...обьема, имеет форму сегмента сферической поверхности со сквозными отверстиями 6. При снижении давления тонкая магнитная пленка прогибается и прилегает к сферической поверхности, обеспечивая плотный термический контакт, исключающий градиент температур по поверхности пленки.1 ил. На чертеже показанмерения константы маких магнитных пленок,Устройство содержит корпус 1, кольцевую опору 2, крышку 3 корпуса, перфорированную отверстиями 4, исследуемую пленку 5 и датчик 6, При измерении константы магнитострикции индуктивно-частотным способом в качестве датчика использовалась выносная индуктивность колебательного контура автодина,Устройство работает следующим обраке газа из вакуумированн дуемая пленка начинает и риводит к появлению меха жений в...

Номер патента: 1659931

Опубликовано: 30.06.1991

Автор: Увакин

МПК: G01R 33/12

Метки: восприимчивости, измеритель, магнитной

...равновесия, что приводит к разбалансу емкостного мостового преобразователя перемещений упругого подвеса и появлению высокочастотного выходного сигнала. который усиливается усилителем 23, преобразуется в сигнал постоянного тока соответствующей полярности в преобразователе 24 и подается в обмотку 16 обратной связи, и под действием силы, создаваемой магнитоэлектрическим датчикомсилы, упругий подвес с постоянными магнитами 7 возвращается в положение равновесия, соответствующее отсутствиюисследуемого образца, а с прецизионного сопротивления 25 снимается сигнал, про5 10 15 20 25 30 35 40 45 50 55 опорциональный магнитной восприимчивости материала образца. Измеритель магнитной восприимчивости является относительным средством измерения и...

Номер патента: 1659932

Опубликовано: 30.06.1991

Авторы: Власов, Гриднев, Лопухов, Мальцев, Саврасов, Сопляченко

МПК: G01R 33/12

Метки: вращения, магнитокристаллической, направления, текстуры, тел, ферромагнитных

...напряжение, пропорциональное комбинации на входе 54, В данном слу-. чае это максимально возможное напряжение, По обмотке 56 тормоза 5 протекает максимальный ток, сердечники тор моза 5 притягиваются, сжимая диск 20 и прикладывая к выходному валу редуктора 27 максимальнь 1 й тормозящий момент. В результате выбираются зазоры в механических передачах привода 31 и обеспечивает ся синхронное вращение диска 29, диска 20 и образца 3, Затем микро-ЭВМ 15 переходит в режим ожидания сигнала логической единицы от датчика 6 поз, 88 фиг. 3), который появляется один раэ за оборот образца 45 3 и определяет начало отсчета координат в устройстве.При прохождении отвер:тия 2диска 20 между осветителем 22 и фотодиодом 23 датчика 6 фотодиод 23...

Номер патента: 1660589

Опубликовано: 30.06.1991

Автор: Никитин

МПК: G01R 22/00

Метки: мощности, постоянного, потребляемой, стабилизации, цепях, электрической

...напряжение, на его вход подается указанная разность, в(сли возрастающее - ее инверсия, для чего входы блока 6 вычитания меняют местами,В течение этого интервала времени ключ 8 закрыт и ток через нагрузку 11 не протекает. Сумматор 5, генератор 13 пилообразного напряжения, пороговый блок 15 и первый триггер 17 формируют интервал 11, обратно пропорциональный сумме О+Оэ, так как время, эа которое пилообразное напяжение достигает заданного уровня, обратно пропорционально крутизне этого напряжения, задаваемого сумматором 5. В течение этого времени ключ 8 открыт. Таким образом отношение сг/ипропорционально О -Оэг.О, 1Вн 11 +12 Вн 5 10 11 Я 20 25 30 35 40 45 50 55 Одновременно для интегральной мощности Р, выделяемой в активной нагрузке...

Номер патента: 1475348

Опубликовано: 30.06.1991

Авторы: Громов, Канавин, Подкопаев, Шаницын

МПК: G01R 29/02

Метки: времени, сигнала, установления, электрического

...исходя из известного максимально о периода колебаний контролируемого сигнала Т по следующейФормуле: Б ) 0,5 Т Г где Го - ча- щстота следования импульсов генератора б,Перед измерением в блоке 4 устанавливаются верхний (+д) и нижний(-В) уровни интервала установленияэлектрического сигнала, и подачейположительного сигнала на шину 1производится запуск устройства. Попереднему фронту сигнала запуска формирователь 3 коротких импульсов вырабатывает сигнал, который записываетв счетчик 10 число 2, переключаеттриггер 7, находившийся в нулевомисходном состоянии, и через элементИЛИ 5 сбрасывает счетчик 11. Триггер7 через элемент И 8 разрешает посту 35пление импульсов с выхода генератора6 на счетные входы С счетчиков 10и 11,По окончании сигнала...

Номер патента: 1661648

Опубликовано: 07.07.1991

Авторы: Баушев, Буданов, Курчук

МПК: G01R 15/09

Метки: аналого-цифрового, диапазонов, переключения, преобразователя

...чертеже приведена функциональная схема устройства.Устройство содержит источник 1 опорного напряжения, компэратор 2, отсчетное устройство 3, датчик 4 тока,Устройство работает следующим образом.При включении питания напряжение питания через датчик 4 тока поступает на вход питания отсчетного устройства 3 и на его табло загораются цифры в соответствии с цифровым кодом на выходах АЦП. При атом через датчик 4 тока протекает ток, величина которого определяется числом горящих сегментов (цифр) отсчетного устройства 3. Сигнал с информационного выхода датчика 4 тока поступает на один из входов компаратора 2, на другой вход которого поступает опорное напряжение с выхода источника 1 опорного напряжения. Величина опорного напряжения выбирается...

Номер патента: 1661649

Опубликовано: 07.07.1991

Авторы: Баштовой, Бульбочка, Дубровский, Хоменко

МПК: G01R 17/06

Метки: автокомпенсатор

...содержит фотоусилитель 1, включающий в себя рамку 2 гальванометра с клеммами 3 и 4 для соединения, лампу 5 накаливания, фоторезистор 6, клеммы 7 и 8, источник 9 питания, указывающий прибор 10, входные клеммы 11 и 12, коммутирующее устройство 13, дополнительный резистор 14, клеммы 15 и 16 для соединения указывающего прибора, две группы коммутирующих контактов, имеющих соответственно размыкающие контакты 17 и 18,соединены клеммы 7 и 8, являющиеся выходом фотоусилителя 1,Входная клемма 12 соединена с клеммой 3 гальванометра 2 и с выводом коммутирующего устройства 13, вторая клемма 4 гальванометра 2 соединена с выводом компенсационного резистора 24 и с выходной клеммой 8 фотоусилителя, его вторая клемма 7 соединена с вторым выводом...

Номер патента: 1661650

Опубликовано: 07.07.1991

Авторы: Гриневич, Салюк, Сурду, Третьяк

МПК: G01R 17/12

Метки: автотрансформаторный, мост, переменного

...выход делителя 10 напряжения. Напряжение Оо на выходе делителя 5 также измеряется и запоминается,Записывают условия равновесия и измеряемые напряжения для всех трех этапов измерения.Для первого этапа условие равновесия 10 моста записывается в виде(1)2 х+2 2 оНапряжение, измеряемое на второмэтапе(напряжение на 2 п), определяется как: 15 , О гп 1Оп =2 п где О - напряжение генератора.На третьем этапе измеряют опорные напряжения Оо на выходе делителя, которое 20 равноОо= Огп 2, (3) где 1 - коэффициент передачи делителя 10 напряжения,Таким образом, можно записать систе му из трех уравнений: п 11 2 о = %2 2 х + гп 2 2 пОп =2 п 2 +;",(4)2 х +2 п Оо =Ог 1( ГП 2,Из третьего уравнения системы находят О и подставляют его во второе...

Номер патента: 1661651

Опубликовано: 07.07.1991

Автор: Шутов

МПК: G01R 19/00

Метки: напряжение

...резистора обратной связи 6, второй вывод которого через омпенсирующую обмотку 4 соединен с 11 ервым выходом усилителя 7, втооой выход Которого соединен с первым выходом усиЛителя 5, а входы усилителя 7 соединены с входами усилителя 5.Преобразователь работает следующим Образом,. Измеряемый ток во входной обмотке 2 приводит к появлению сигнала в Выходной обмотке 3, который усиливается усилителем 5, и поступает на выходные клеммы, Ток обратной связи протекает через резистор 6 обратной связи на выход усилителя 7, компенсируя магнитный поток измеряемого тока в сердечнике трансформатора 1. При этом выполнено условиеос%4 = вхФ 2, (1) гдевх - измеряемый ток; ос - ток обратной связи; Фч 2, ы 4 - числО Витков В соответстВующей обмотке.Сигнал...

Номер патента: 1661652

Опубликовано: 07.07.1991

Авторы: Баранов, Кизилов

МПК: G01R 19/00

Метки: измерительный, напряжение

...полной компенсации добиться неудается, В основном это обусловлено тем,что трансформатор 4, работая при значительном уровне индукции, имеет некоторуюфазовую погрешность, и падения напряжения на компенсирующем двухполюсника ина вторичной обмотке трансформатора 1оказываются сдвинутыми по фазе, Крометого, погрешности трансформаторов нелинейно зависят от величины первичного тока,Лучшей компенсации можно достичь, используя двухполюсник, содержащий как активный, так л реактивный элементы,Поскольку фазовыл сдвиг вторичного токатрансформатора 4, обусловленный токомнамагничивания, имеет индуктивный характер, для компенсации должен быть использован двухполюсник из параллельновключенных резистора и конденсатора.Таким образом. суть...

Номер патента: 1661653

Опубликовано: 07.07.1991

Авторы: Бондаренко, Маранов, Сиренко, Чигирин

МПК: G01R 19/00, G01R 19/02

Метки: измерительный, прибор

...счетчиков 32 и 33,Выходной код адреса реверсивного счетчика 32 через группу элементов 2-2 И - 2 ИЛИ 38 поступает на выход формирователя 26 адреса считывания. Разрешение на прохождение када адреса реверсивного счетчика 32 через элемент 2 - 2 И - 2 ИЛИ 38 вь;дается с нулевого выхода счетного триггера 34.Блок 27 управления формирует управляощий сигнал, синхронизирующий работу всего устройства,Блок 27 управления формирует управлясщие сигналы из входного напряжения и поэтому частота повторения управля;ощих слгалов синхронно изменяется с изменеНие ататЬ ВХОДНОГС СИгНаЛа. Прибор работает следующим образам Пере енный сигнал Опосле входного блока 1 поступает на элемент 2 фиксации перехода через ноль и измерительный вход аналого-цифрового...

Номер патента: 1661654

Опубликовано: 07.07.1991

Авторы: Бергилевич, Хлапонин, Черкашин

МПК: G01R 19/00, H03M 1/12

Метки: аналогового, преобразования, сигнала

...эад жки, время задержки которого определяетсяпо формулетз= МТт,где И - число разрядов регистра 7;Тт - период повторения тактовых импульсов,Задержанный сигнал с регистра 7 поступает на ЦАП 9, где снова преобразуетс,;в аналоговую форму:09(т) = Вл(1-1 з)и поступает на второй вход вычитающего, блока 5, Таким образом, на выходе вычитающего блока 5 появляется сигнал, списыва,емый формулой05 т) = О - О Мз),что соответствует конечной разности первого порядка огибающей сигнала Оз,На фиг.2 представлены эпюры, поясняющие работу предлагаемого устройства,полученного путем моделирования последнего на ПЭВМ ЕС 1840, где 011) - исследу,емый сигнал; 02(т) - напряжение на выходеусилителя-ограничителя 2; 04(1) - огибающая исследуемого сигнала; 07(т)...

Номер патента: 1661655

Опубликовано: 07.07.1991

Автор: Кротов

МПК: G01R 19/02

Метки: переменного, постоянное, преобразования

...ния на входе преобразователя 3 превышаетмаксимальный уровень, то напряжение на инвертирующем входе усилителя 5 превышает напряжение на его неинвертирующем входе, номинальное напряжение на выходе 55 усилителя 5 уменьшается. Это уменьшениепередается через резистор 6, конденсатор 7 на резисторы 14, 15 и с них на неинвертирующий вход усилителя 5, и напряжение на выходе усилителя 5 еще больше уменьшается, Начинается лавинообразный процесс,мирователя 12 выбирается таким образом, 35 40 50 который заканчивается изменением полярности напряжения на выходе усилителя 5. После окончания перезаряда цепи резистор 6 - конденсатор 7 отрицательным напряжением с выхода усилителя 5 положительное напряжение на выходе усилителя 5 восстанавливается,Таким...

Номер патента: 1661656

Опубликовано: 07.07.1991

Авторы: Бобровский, Демидов

МПК: G01R 19/04

Метки: аналоговых, значения, мгновенного, переменных, сигналов

...инвертирующие входы этих же компараторов непосредственно. Опорное напряжение с выходов источников 8 и 9 опорного напряжения подается также на вторые инвертирующие входы двойных компараторов 16 и 17 через резисторы 14 и 15 и на первые неинвертирующие входы этих компараторов непосредственно, Вторые неинвертирующие входы двойных компараторов 10, 11 и 16, 17 заземлены,Таким образом, напряжение с выхода дифференциатора и входное напряжение с выхода входного делителя непрерывно. сравниваются с опорными напряжениями. С учетом этого, если модуль выходного напряжения дифференциатора или модуль входного напряжения превышает модули опорных напряжений, на выходе первого 10 и второго 11 или третьего 16 и четвертого 17 двойных компараторов...

Номер патента: 1661657

Опубликовано: 07.07.1991

Авторы: Борисюк, Волков, Елисеев, Емельянов, Лохов, Силов, Таубес

МПК: G01R 19/20

Метки: бесконтактный, измерительный

...его коэффициент передачи,Преобразователь работает следующим образом.Первичный ток 1, приведенный к вторичной стороне, раскладывается на три составляющие, вторичного тока 2, тока намагничивания ц и потерь на вихревыетоки в1 = 2+ Р+ в1где1 - первичный ток;12 вторичный ток;и - ток намагничивания;8 вихревые токи Первая составляющая измеряется высокочастотным каналом с вторичной обмоткой 8, вторая - низкочастотным каналом с преобразователями 3 и 4 Холла, третьей можно пренебречь при применении ферритовых магнитопроводов. Как видно из уравнения (1), автоматически выполняется частотное согласование двух каналов, в том числе при изменениях числа витков первичной обмотки 1, когда резко меняются параметры схемы замещения, 40 45 50 55 5 10 15...

Номер патента: 1661658

Опубликовано: 07.07.1991

Автор: Иванютин

МПК: G01R 21/06

Метки: активной, измерительный, мощности

...является суммой.входного напряжения Ок корректора 3, имеющего коэффициент преобразования Кк, и выходного напряжения Од дейителя 6 напряжения, имеющего коэффициент переда 1чи Кд. Напряжение Од = ОисКдКу = - Оис (с2целью уменьшения температурной погрешности произведение коэффициента передачи Ку повторителя 7 напряжения и 15 коэффициента передачи Кд делителя 6 напряжения берут равным 0,5),Пренебрегая в приведенном выражении для напряжения исток - сток Оис полевого транзистора вторым и третьим членами 20 ввиду их малости, получают;О, -- й 1 1,р,/ 121ОЗ=Кк 02+ - й 1 1 м2При этом, напряжение исток - сток полевого транзистораОис = йис 11 = й 1 - Кпн 01 + а ( КК 02 +30 1= ЙК.н 01+ а 1 К.н К 01 02и не содержит составляющей, пропорциональной...

Номер патента: 1661659

Опубликовано: 07.07.1991

Автор: Карпов

МПК: G01R 23/00

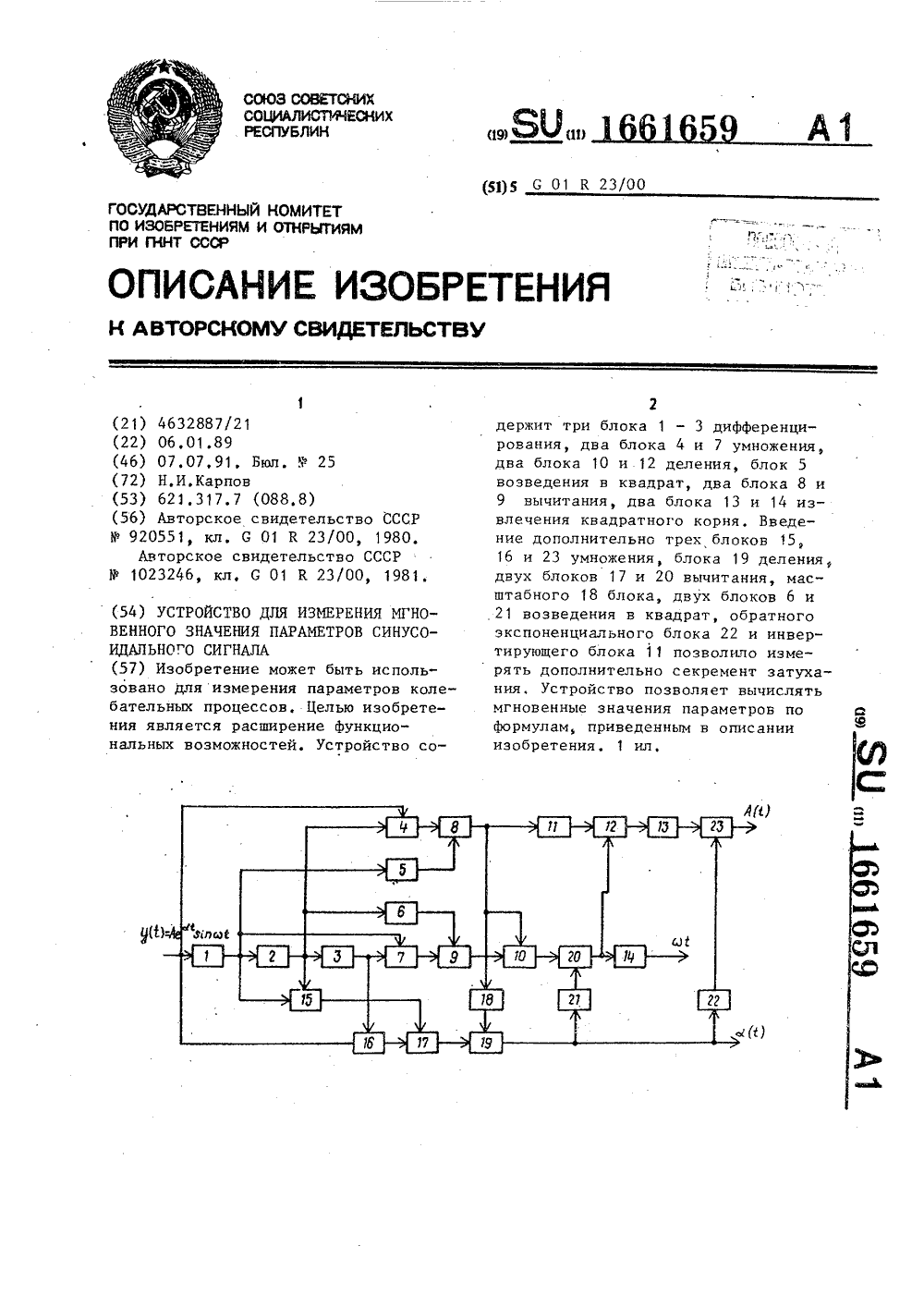

Метки: значения, мгновенного, параметров, сигнала, синусоидального

...звход обратногоока 22, формируюсину е , Сигн ход третьегоквадрат, формначение 0(С).ка 2 р ующ и на го б споненциальноего на выходе20 Р с выхода на второй вход на первый вхо блока 21 блока 20 этого бл соединенные с выхо дифференцирования, о блока умножения зведения в квадрат о соединен с вторым ычитания, ого блока поступает вычитания ка поступ орой входрой в ал с выт с 0 д ения, на ого блокаока 20 фо ода пе ходом ход которогвторого блок мируется сиги выходеу у у ания,первы ок изко в лечени рня, ом в ог а у у у 2 квадратНа вы ратного соответс нию изме змеряемой час оде блока 14 и орня формируе вующий мгнове яемой частоты орог щ е с вы оеди тоты,звлечениятся сигналиному. знач адотлич еле о ью расширенияостей устрой частоты и амзличным дек...

Номер патента: 1661660

Опубликовано: 07.07.1991

Авторы: Аношкин, Долгов, Дубовик, Мухортов

МПК: G01R 23/00

Метки: колебаний, параметров, частотно-модулированных

...Р целесообразно использовать не подряд следующие одна задругой выборки, а выборки, следующиечерез определенное число измеренийнапример 10 Это число определяется соотношением 11/Рд,Перед началом работы устройствавыбирается значение й согласно выражению: которое после умножения в умножителе10 на коэффициент 1/27 Т дает значение мгновенной частоты ЧМ сигнала,вычисленное по формуле Одновременно с этим значение аргу"мента поступает на вход арккосинусного преобразователя 13, который вычисляет значение агсв 1 п БУМ/2 ЦИ Б и будучи умноженным в умножителе 4г20 на коэффициент 1/2 и Тц, дает оценкутекущего отклонения частоты по фор- мулеи устанавливается частота следова-.ния тактовых импульсов, а также вычисляются и вводятся в...

Номер патента: 1661661

Опубликовано: 07.07.1991

Авторы: Альжанов, Дикарев, Федоров

МПК: G01R 23/00

Метки: панорамный, приемник

...всегда закрыт,Принимаемый ФМН-сигналО (с)=Б свы с+Ц(с) Ц0 стгде 1,) Юс,Т и ф - амплитуда, несущая частоту, длительность иначальная фаза сигнала,Ц(с) - манипулируемая составляющая фазы, отображающая закон фазовой манипуляции, причем фк(с)сопя при асс (Т(%+1)ьи может изменяться скачком на Ьц 3 при С=1 "ллт,е. на границах междуэлементарными посылками5=1, 2, , И)Ли Н - длительность и количество элементарных посылок,из которых составленсигнал длительностью Т(Т = 1 с 9),с выхода антенны 1 поступает на первый вход смесителя 4, на второй входкоторого подается напряжение гетеродина 3 линейно изменяющейся частоты ор(г) = Н соз(ЯС + и , 1+ (г) Ос Т,где Б 63 гТП и ф - амплитуда, начальная частота, период повторенияи начальная фаза напряжения...

Номер патента: 1661662

Опубликовано: 07.07.1991

Автор: Богданов

МПК: G01R 23/02

Метки: регистрации, частоты

...сумматора 8 присутствует нуль и добавление единицы ксодержимому обрабатываемого разрядазависит от того, было ли переполнение при суммировании в предыдущемразряде слова.Таким образом, каждый импульс частоты Г добавляет единицу к содержимому слова.По окончании временного интервала,формируемого делителем 13 в моментзавершения очередного цикла счета,триггер 11 опрокидывается и сигналс его выхода через коммутатор 10 добавляет единицу в счетчик 6 слов.Начинается новое измерение.При заполнении всего объема блока 7 памяти, т.е. после того, какзаканчивается последнее измерение,старший разряд счетчика 6 слов устанавливается в единицу и переключает коммутаторы 9 и 10, Устройст во переводится в режим "Вывод", Приэтом через коммутатор 9 на входы...

Номер патента: 1661663

Опубликовано: 07.07.1991

Авторы: Геложе, Дятлов, Клименко, Коваленко

МПК: G01R 23/02

Метки: девиации, манипулированных, сигналов, частотно, частоты

...г 2 Дц д К,(с)40 Таким образом, полученная оценка девиации частоты частотно-модулированных сигналов не зависит от амплитуды входного сигнала, .редней частоты и вероятностных характеристик) модулирующего кода, что позвэляет повысить точность измерений,Выходной сигнал блока 5 сложения псступает на вход блока 7-2 измерения дйсперсии, Вычисление дисперсии осуществляется в соответствии с форму лой где М.у - второй начальный момент; щ - первый начальный момент, 20 а с его выхода через блок 10 извлечения квадратного корня и функциональный преобразователь 11 - на вход 45 индикатора 12, индицирующий результат измерения девиации частоты ДЫ:д Ь.ж 3ДЯ = - , агсС 8 ---- 2 г ДК (г) Устройство для измерения девиации частоты...

Номер патента: 1661664

Опубликовано: 07.07.1991

Автор: Беляев

МПК: G01R 23/10

Метки: отношения, частот

...записаны состояния "0", а в (щ)-й и щ-й декадах записано определенное число 11. Выбор чИсла М при реализации устройства опрЕделяется регулярностью входных сигналов (О С М Й 19). Для регулярных сйгналов И = 9. После этого триггер б меняет свое состояние и подключает выход селектора-мультиплексора 8 к входу триггера 11 через коммутатор 13. После прихода на вход 27 10 импульсов где К - математический порядок результата измерения отношения частот, триггер 11 переходит в состояние "Индикация", Таким образом за время, равное длительности 1 О импульсов, приходящих на шину 27, счетчик 2 насчитывает Е импульсов.После переключения триггера 11 в положение "Индикация" выключается временной селектор 1, переключается коммутатор 12, включается элемент...

Номер патента: 1661665

Опубликовано: 07.07.1991

Авторы: Зайцев, Преснецов

МПК: G01R 23/16

Метки: амплитуды, импульсно, пачечных, сигналов, спектра, флуктуаций

...2 выборки и хранения последняя производит отсчетамплитуды импульса в стробе и запоминает эту величину на период следования импульсов.Каждый последующий входной импульс пачки обрабатывается в СВХ 2аналогичным образом. Запомненные значения напряжения последовательно поступают с выхода СВХ в АЦП 3, гдепреобразуются в цифровой код, который записывается в блоке 4 памяти иодновременно подается на вход ЦАП 5,После окончания записи запомненного напряжения последнего импульса пачки начинается первый цикл считыва -ния информации с блока 4 памяти вЦАП 5; Цикл считывания имеет дли 1 О 15 20 25 40 45 50 тельность, равную длительности пач -ки импульсов, и повторяется с периодом, также равным длительности пачки до заполнения паузы между пачками,...

Номер патента: 1661666

Опубликовано: 07.07.1991

Авторы: Гришаев, Задорин, Кузнецкий

МПК: G01R 23/17

Метки: акустооптическое, радиосигнала, скачка, фазы, частотно-манипулированного

...за пределами входного окна акустооптического модулятора, апертура дифрагированных пучков а и о равна 0, поэто му соответствующие световые пятна локализованы лишь в пределах эледе Р - фокусное расстояние линзы 4.Когда в центре окна модулятора в момент времени С происходит скачок частоты сигнала, в одной половине апертуры модулятора частота сигнала оказывается равной Е с начальной фазой( ав другой соответственно ГЯ и с. Данные параметры определяют величину скачка фазы Д(1) в момент С . манипуляции частоты сигнала;Формула изобретения 30 35 Корректор Н.Ревская Заказ 2120 ТиражПодписноеВНИЙПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат...

Номер патента: 1661667

Опубликовано: 07.07.1991

Автор: Роговский

МПК: G01R 23/18

Метки: двух, измеритель, матрицы, мощности, плотности, сигналов, спектральной, элементов

...схемных решений, один из вариантов которых: представлен на фиг,3, Блок 15 содержит усилители-ограничители 2 1 и 22, регистры 23 и 24 сдвига, мультиплексор 25, элементы И 26 и 27, реверсив ный счетчик 28, параллельный регистр 29, счетчик 30 и делитель 31 частоты. В блоке 15 входы усилителей-ограничителей 21 и 22 подключены к первому и второму входам блока 15 соответственно, С третьим входом блока 15 соединены входы счетчика 30 и делителя31 частоты. Выходом блока 15 является выход параллельного регистра 29,управляющий вход которого подключен к выходу переноса счетчика 30, Выходусилителя-ограничителя 21 подключенк информационному входу многоразрядного регистра 23 сдвига и к одномуиэ входов (первому) мультиплексора25. Выход...
