G01R — Измерение электрических и магнитных величин

Номер патента: 1620966

Опубликовано: 15.01.1991

Авторы: Виткин, Колешко

МПК: G01R 35/00

Метки: проверки, трансформаторов

...3 тока и напряжения состоит из автотрансформатора 11, трансформатора 12, переключателя 13 и двух измерительных приборов 14 и 15. Автотрансформатор 11 регулирует величину тока и напряжения. Переключатель 13 подает либо напряжение на вторичную обмотку трансформатора 1, либо ток от нагруэочного трансфоматора 12 на первичную обмотку трансформатора 1 тока, В первом случае ключом 7 отключают нагрузку в его вторичной обмотке, а во втором случае ключом 4 подключают выход нагрузочного трансформатора 12 к первичной обмотке трансформатора 1 тока, Измерительный прибор 14 показывает дополнительный ток, подаваемый в первичную обмотку трансформатора 1 тока. Измерительный прибор 5 фиксирует величину тока в его вторичной обмотке. Измерительный прибор...

Номер патента: 1620967

Опубликовано: 15.01.1991

Автор: Ткаченко

МПК: G01R 35/04

Метки: автоматической, поверки, счетчиков, электроэнергии

...пульт 15 управления по второй его шине, связанной с шинами разрядов первого 16 и второго 18 блоков памяти выбирает определенный разряд блоков памяти, соответствующий данному типу поверяемых счетчиков электроэнергии и их требуемому регламентированному режиму работы, при этом считывание информации, представленной в двоичном коде, со всех выходов первого 16 и второго 18 блоков памяти происходит одновременно. Поверитель, согласно справочным данным, снимаемым с четвертого блока 20 индикации, устанавливает на поверочном стенде требуемый регламентированный режим работы счетчиков электроэнергии.Второй блок 17 индикации информирует поверителя о количестве оборотов диска счетчика электроэнергии, которые сосчитает устройство. Для автоматического...

Номер патента: 1620985

Опубликовано: 15.01.1991

Автор: Гуцало

МПК: G01R 27/28, G04F 10/06

Метки: времени, задержки, фазового

...частоты 2 и 7 включены встречратором 21, выходное напряжение кото- но, то при сдвиге частоты Ю устройстрого подается на вход выходного при- вом 2 в сторону увеличепия на величибора 22, ну Лв блоке 7 происходит сдвиг часС помощью установочного фазовраща О тоти в противоположную сторону и остеля 20 сдвигают фазу напряжения, становление первоначального значенияописываемого выражением (7), до полу- частоты бЭ, При этом фазовый сдвиг,чения нулевого значения проинтегриро- вносимый исследуемым четырехполюсни-.ванного напряжения ком 4, увеличивается на величину 6 Ч=Н )) 25 .=,3 с л и с помощью описанных выше((ь )=1.1 соэ ЯЛ,+ ) =а (8)П 1 операций переносится на рээностнуюЗатем закикают ключ 25, и напряже- частоту 5ние частоты Я,с выхода...

Номер патента: 1621102

Опубликовано: 15.01.1991

Авторы: Кадомцев, Киксман, Рябцев, Хоменко

МПК: G01R 27/18, H01M 10/48

Метки: аккумуляторной, батареи, изоляции, транспорта, электрического

...+ 11+ В 13+ В 16 о допустимоии батареи ертеж), полма сопротивлений 0,5 тся равной номиналь отивлению Вдоп изол я, что Е = Е 1+ Е 2 (см Сум выбира му сопр Учитыв учим Е ВдоЯ 2+ Вдоп ность потенциалов,ерителю 13, равна+ О 2) =- 0,5 Е (Я 2 -В этом случае разприкладываемых к изм01 з = 0,5 Е - (01- Ядоп)/(Я 2 + Ядоп).Для сопротивления изоляции батареи возможны три характерных состояния; В 2Вдоп, Я 2 = Вдоп В 2ВдопЕсли сопротивление изоляции высокое (Я 2Ядоп), то О 1 зО и стРелка измеРителЯ 13 отклоняется вправо, Если сопротивление изоляции находится на допустимом уровне (В 2 = Вдоп), то 01 з = 0 и стрелка измерителя 13 находится в нулевом положении. Если сопротивление изоляции ниже нормь 1 (Я 2Вдоп), то О 1 ЗО, т,е. к измеРителю 13 приложено...

Номер патента: 1517558

Опубликовано: 15.01.1991

Авторы: Бурым, Дубинко

МПК: G01R 33/04

Метки: легкого, намагничивания, ориентации, оси, пленок, прозрачных

...с поляризатором положении, и далее - нафотоприемник 8, Затем измеряот сдвигфазы между сигналом с фотоприемникаи сигналом с резистора 9, пропорщональным току катушек, создаощих поле,параллельное плоскости образца, с помощью днухлученого осцллографа 10,На вход внешцей скролздции осциллографа подается сгнал с формрователя прямоугольных импульсов 11, цакоторый поступает сцгцап с резистора 9, Вращая лимб с образцом, отыски"наот положеие 3 о Гда сдвиг фазы мак 20сималец, На фиг, 2 схемдтчески изображены доменная стрчктура и различныефазы вращения поля 1 Т ОЛН лежит нвоскост, которая совпадает с плоск, остьюо вращения цол. Н направлениеОЛН составляет угол Оо с нормалью кпленке, Стрелками ца фцг, 2 показанынаправления некто ров и...

Номер патента: 1544010

Опубликовано: 15.01.1991

Авторы: Козлов, Росоха, Уваров, Цецхладзе

МПК: G01R 27/26

Метки: изоляционных, объемного, сопротивления, удельного, электрического

...обозначено 1 - измер тельный электрод, 2,3 - первые охр ные электроды, 4,5 - вторые охрани электроды, 6,7 - третьи охранные э троды 1 8,9 - четвертые охранные эл троды, 10, 11 - пятые охранные эле троды, 12 - высоковольтный электро (или электрод напряжения), 13 - сд енный переключатель.Способ состоит в следующем,атериалов на образцах спазоном геометрическихзмерения сквозного тока пряжеиии при разлимежду измерительнымктродами,Подают на электрод 12 напряжение Н и измеряют ток измерительного трода 1 при каждом положении пер лючателя 13, т.е. при различном расстоянии между измерительным электродом 1 и парой электродов, образующих охранные электроды. Величину удельного сопротивления при этом определяют из выражения.де29 Ьзначени площадь щая...

Номер патента: 1622824

Опубликовано: 23.01.1991

Авторы: Зайцев, Темников, Хвастунов

МПК: G01R 19/04

Метки: амплитуды, импульсных, периодических, сигналов

...второго суммарного сигнала и вольтметром 4 изме" ряют второе значение постоянного напряжения У . Амплитуда контролируемого импульсного сигнала определяется в случаях, указанных на Фиг. За, б, как сумма значений вольтметра 4 при двух измерениях У = Поп, + Бдя, а в случаях, указанных на Фиг,Зв,г,амплитуда импульсного сигнала определяется как разность второго и первого значений постоянного опорного напряжения цифрового вольтметра У = УпОопфПри необходимости измерения амплитуды импульсного сигнала относительно нулевого уровня при регистрации второго пика амплитудного распределения второго суммарного сигнала источник 2 импулг счого сигнала отключается от входа сумматора 1, и процесс измерения повторяется.Погрешность измерения...

Номер патента: 1622825

Опубликовано: 23.01.1991

Авторы: Лазарев, Лазарева

МПК: B60N 3/14, G01R 19/165

Метки: вольтметр, пороговый

...11 тока нет, Если первая пороговая цепь 12 компаратора 9 настроена, например, на 12,6 В, чтохарактерно для полностью заряженной 45аккумуляторной батареи, то свечениекрасного индикатора 1 О означает, что напряжение бортовой сети ниже этойнормы. Любое включение достаточномощного потребителя при работающемдвигателе вызывает проблеск красногосвечения, а при неработающем двигателе красное свечение появляется навремя питания мощного потребителя,например стартерного электродвигателя. Это происходит вследствие значительного падения напряжения на зажимах сети. Если постоянное красноесвечение возникает при работающем двигателе, это сигнал о таких неисправностях, как отказ генератора или реле-регулятора, обрыв или ослабление ремня привода...

Номер патента: 1622826

Опубликовано: 23.01.1991

Авторы: Корнильев, Нарыжный

МПК: G01R 19/18

Метки: измерительный

...преобразователей 21 и 22 равна падению напряже.ния на динамических сопротивлениях диодов 9 и 16 соответственно. Вовремя действия импульсов, проходящих через трансформатор 13 и диоды9 и 16 со сдвигом во времени,конденсаторы 10 и 17 практически не заряжаются, так как постоянные нременизаряда каждого из конденсаторов много больше длительности импульсов.Резисторы 11 и 19 обеспечивают полныйразряд конденсаторов 10 и 17 эа интервал времени между импульсами.При подаче на входные клеммы 4 напряжений постоянного тока от источников 5 и 6 соответственно конденсаторы 10 и 17 заряжаются через диоды 7 и 4 соответственно до напряжений, величина которых отличается от величин входных напряжений на величину падения напряжения на динамическом...

Номер патента: 1622827

Опубликовано: 23.01.1991

Авторы: Корнильев, Нарыжный

МПК: G01R 19/18

Метки: измерительный

...КС-цепи 36 и 37 формирования импульсов управления, входы которых соединены с выходом автогенератора 38 симметричных прямоугольных импульсов.Измерительный преобразователь работает следующим образом.При включении питания автогенератор 38 формирует на своем выходе симметричные прямоугольные импульсы (фиг.2 а), фронт и спад которых,воздействуя через формирующие КС-цепи 36 и 37 на входы транзисторных ключей 34 и 35, обеспечивают на выходе генератора 21 разнополярные импульсы постоянной амплитуды (фиг.2 б),поступающие через резистор 22 на первую18 обмотку импульсного трансформатора 17.При отсутствии входных сигналовна входных клеммах 1 и 3 амплитудаимпульсов на входах выпрямительных преобразователей 19 и 20 равна падению напряжений на...

Номер патента: 1622828

Опубликовано: 23.01.1991

Авторы: Денисюк, Донской, Жуйков, Тонкаль, Яценко

МПК: G01R 21/06

Метки: реактивной, счетчик, энергии

...1 жимое счетчика 35 становится(ц и ф определяются конструьциеи1датчиков. На выходе перемножителя 4 формируется напряжение У(й),пропорциональное мгновенной мощности Рех(") еховх1ф -ффвхф где К у - коэффициент, задаваемьп 1 перемножителем 4. Выходной сигнал с перемножителя 4 01, поступает на пергый аналого-цифровой преобразователь 9 и первый двухпороговый компаратор 8.На выходе первого аналого-цифрового преобразователя 9 формируется цифровой код, соответствующий мгновенной мощности Р 5 Г.), Двухпороговыйехкомпаратор 8 позволяет определить момегггы времени, когда мгновенная мощн,сть Р ВХ (й) положительна, отрицательна и совме".тно с компараторами 5,6 с фиксаци".й нуля определить моменты времени, когда мгновенная мощность Рвх Й) равна...

Номер патента: 1622829

Опубликовано: 23.01.1991

Авторы: Баранов, Казаков, Моргунов, Морозов

МПК: G01R 23/00

Метки: процесса, случайного, средней, частоты

...Шботы корректора 4 положена оценка влияния двух факторов: энергетических характеристик с/Р и рассогласовання между центральной частотой рабочего диапазона Яо и реальной частотой сигнала у . На выходе первого9сумматора 13 формируется напряжение, учитывающее влияние отношения сигнал/ щум для случая отсутствия рассогласования частот Я = Я а на выходео авторого сумматора 14 формируется напряжение учитывающее отношение сигнал/шум для случая рассогласованиячастот при реальном измерении (У Ф Яо ). На выходе третьего делителя15 напряжений формируется корректирукщсе напряжение, управляющее рабо55 той перемножителя 18 напряжений, на выходе которого формируется напряжение, пропорциональное средней частоте сигнала с учетом соотношения5 мощностей...

Номер патента: 1622830

Опубликовано: 23.01.1991

Авторы: Баширов, Баширова, Пырков, Урецкий

МПК: G01R 23/16

Метки: анализатор, спектра

...равный осредненному значению выборок, поступает через линию 6 задержки (время задержки равно периоду тактовых импульсов) на первый вход блока 7 вь 1.итания,на второй вход которого поступает следующая усредненная выборка спектра с выхода делителя 5, С выхода блока 7 вычитания сигнал, равный разнице между соседними осредненными выборками А = щ- в+ поступает на гервый вход блока 8 сравнения, на второй вход которого подается заданная величина статистической погрешности - 21 а .юходе блока 8 сравнения сигнал в в 1.де импульсов имеется в моменты, когда разница между соседними осредненными выборками меньше заданной величины погрешности. С выхода блока 8 сравнения сигнал в виде импульсов поступает на счетчик 9,на управляющий вход которого...

Номер патента: 1622831

Опубликовано: 23.01.1991

Автор: Величко

МПК: G01R 23/20

Метки: искажений, калибратор, нелинейных

...двоичного Р-разрядного кода сигнала с заданным спектром, Этот сигнал представляег собой, например, сумму убывающих гармоник с частотами п(Г-Г,1),где и = 1, 2, 3 К; К - номермаксимальной гармоники.На выходе ЦАП 11 Формируется ступенчатый аналоговый сигнал, которыйсглаживается с помощью ФНЧ 14.Частота среза ФНЧ 14 выбирается равной К(г. -Г ). Среднеквадратическое значение (СКЗ) напряжения выходного сигнала ФНЧ 14 устанавливается равнымСКЗ напряжения с выхода сумматора 4.162283 1 О 15 с помощью детектора 9 СЗ, Применение детектора СЗ вместо детектора СКЗ обусловлено тем, что спектр сигнала с выхода сумматора 4 постоянный и содержит две равноамплитудные составляющие, поэтому можно внести фик-сированную поправку по уровню этого...

Номер патента: 1622832

Опубликовано: 23.01.1991

Авторы: Рыженко, Хаджинова

МПК: G01R 25/00

Метки: фазометр, цифровой

...выходе элемента И 4 (фиг.2 е) имеется сигнал,когда опорное напряжение опережаетвходное, а на выходе элемента И 6(фиг.2 з) " когда отстает, На элементах И 10 и 11 происходит заполнение55импульсов с выходов элементов И 4и 6 тактовыми импульсами на заданном временном интервале. С выходов элементов И 10 и 11(фиг,2 л,м) пачки импульсов поступаютна суммирующий и вычитающий входысчетчика 2, на управляющий вход которого приходит сигнал с выхода элемента И 4, задержанный на элементе5 задержки.При наличии на управляющем входе1" счетчик суммирует, при наличиинО" - вычитает.В случае, если фазовый сдвиг между опорным и входным направленияминастолько мал, что воспринимаетсясхемой как нулевой (импульсы с вторых выходов формирователей сливаютсяв один),...

Номер патента: 1622833

Опубликовано: 23.01.1991

Авторы: Миков, Хлыбов

МПК: G01R 25/00, G01R 29/02

Метки: сдвига, фазового

...определенной амплитуды и длительности, пропорциональной фазовом" сдвигу между импульсами на входах 9 и 10, Этим импульсом запускается по первому входу ГЛИН 2,аинающий подавать постоянно растущее напряжение на второй вход первого УС 5, Кроме того, импульс с выхода ПФС 1 поступает на первые входы первого 5 и второго 6 УС и на первый вход второго УВХ 4, в котором происходит запоминание амплитуды импульса с выхода ПФС 1 11 имп.При совпадении напряжения О+ игЛнн амплитуды импульса с выхода ПАС 1 Б(фиг.2) первый УС 5 выдает комайду на следующие элементы: на Я- вход триггера 7, который перебрасывается и закрывает первый УВХ 3; на второй вход ГЛИН 2, который начинает изменять напряжение на выходе от уровня, бывшего в момент...

Номер патента: 1622834

Опубликовано: 23.01.1991

Авторы: Кошелев, Курулев, Чернышев

МПК: G01R 25/00

Метки: фазометр, цифровой

...квантующих импульсов пачки импульсов поступаютна счетные входы счетчиков 34, 35 ц36, 37 блоков 32 и 33 измерения,Ба выходе блока 38 вычитаня образуется код, соответствующий модулюи знаку фазового сдвига между импульс 1622834ными последовательностями на выходах усилителя-ограничителя 1 и инвертора 3, а на выходе блока 39 вычита.ния - на выходах усилителей-ограничи 5 телей 1 и 2. При этом характеристика фазометра на выходе блока 32 измерения сдвинута относительно характеристики на выходе блока 33 измерения нд180 (фиг.5 а,б). 10Для коррекции результата, получаемого с выходов блока 32 измерения, код, соответствующий модулю разности фаз, вычитается с помощью блока 22 вычитания из максимального кода, за даваемого ключами 42 блока 21 задания...

Номер патента: 1622835

Опубликовано: 23.01.1991

Автор: Положенцев

МПК: G01R 25/04

Метки: фазосдвигающее, цифровое

...на вход управления устройства, равно О), 11/4 - число 11 сдвинуто на один, разряд (1=1, 11/8 (1=2) и т,д 11/2", если управляющее число 1=ш, т.е. на вход установки счетчика 16 постугтает дноичное число, соответствующее периоду вход ного сигнала, деленному на числоД+42 . Разрядность счетчика 16 равна г 1, На два входа установки и-го разряда счетчика 16 постоянно подается сигнал логической 1Зались чисел, поступающих с блокон 14 и 15 в счетчик 16, происходит импульсами, поступающими на входы разрешения записи с выходов формирсвателей 3 и 7, на входы которых 20 поступаю сигналы с выходов делителя 2 (фиг.2 б) и инвертора 6 (фиг,2 н). Формирователь 3 формирует импульс записи по заднему фронту сигнала с делителя 2 (фиг.2 ж),а...

Номер патента: 1622836

Опубликовано: 23.01.1991

Автор: Крупкин

МПК: G01R 27/00

Метки: жидкости, электропроводности

...величинами напряжения источника 5 питания и добавочного сопротивления 2 (К 3, Этот ток создает падение напряжения между измерительными электродами 3 и 4,которое уравнивается находящимся в противофазе напряжением на переходе сток - исток транзистора 11 (Т 1). При изменении электропроводности раствора изменяется падение напряжения между измерительными электродами 14 и 15 и на вход усилителя 6 поступает напряжение, которое вызывает вращение двигателя 7 (М 1) и движка реохорда 3 (Кр) до момента, когда ток в первичной обмотке и, следовательно,напряжение на вторичной обмотке трансформатора 4 тока не создадут на переходе сток - исток транзистора 11 (Т 1) напряжения, которое компенсирует изменение напряжения между измерительными электродами...

Номер патента: 1622837

Опубликовано: 23.01.1991

Авторы: Антипов, Колесников, Мелехин, Петраков, Фролин

МПК: G01R 27/02

Метки: напряжение, сопротивления

...-Ц и Цо р о напряжения на выходах соответственно первого и второго инвертируюших усилителей) поступают на суммирующий усилитель 7, коэффициент передачи которого по каждому входу равен 1. На аналоговый вход цифроаналогового перемножающего преобразователя 8 подается сигнал Б - р. Учитывая коэффициент 1. передачи ЦАП 8 и коэффициент К 1 передачи масштабного усилителя 16, напряжение в точке 23 рав НО= КК(Цо 1 р)Напряжение на резисторе К с учетом коэффициента К 2 передачи масштабного усилителя 17 равно(5) (6) 2 ОфБ = КфБр. Принимая во внимание то, что в данном режиме на входы ПАП 8 и 14 подаются коды, линейно связанные с номиналом преобразуемого сопротивле 2 нния К т,е. М = вВ и данныйНфЯ йфо,код соответствует коэффициенту пере 11 Кндачи К =...

Номер патента: 1622838

Опубликовано: 23.01.1991

Авторы: Арбузов, Маланьин, Фильчиков

МПК: G01R 27/02

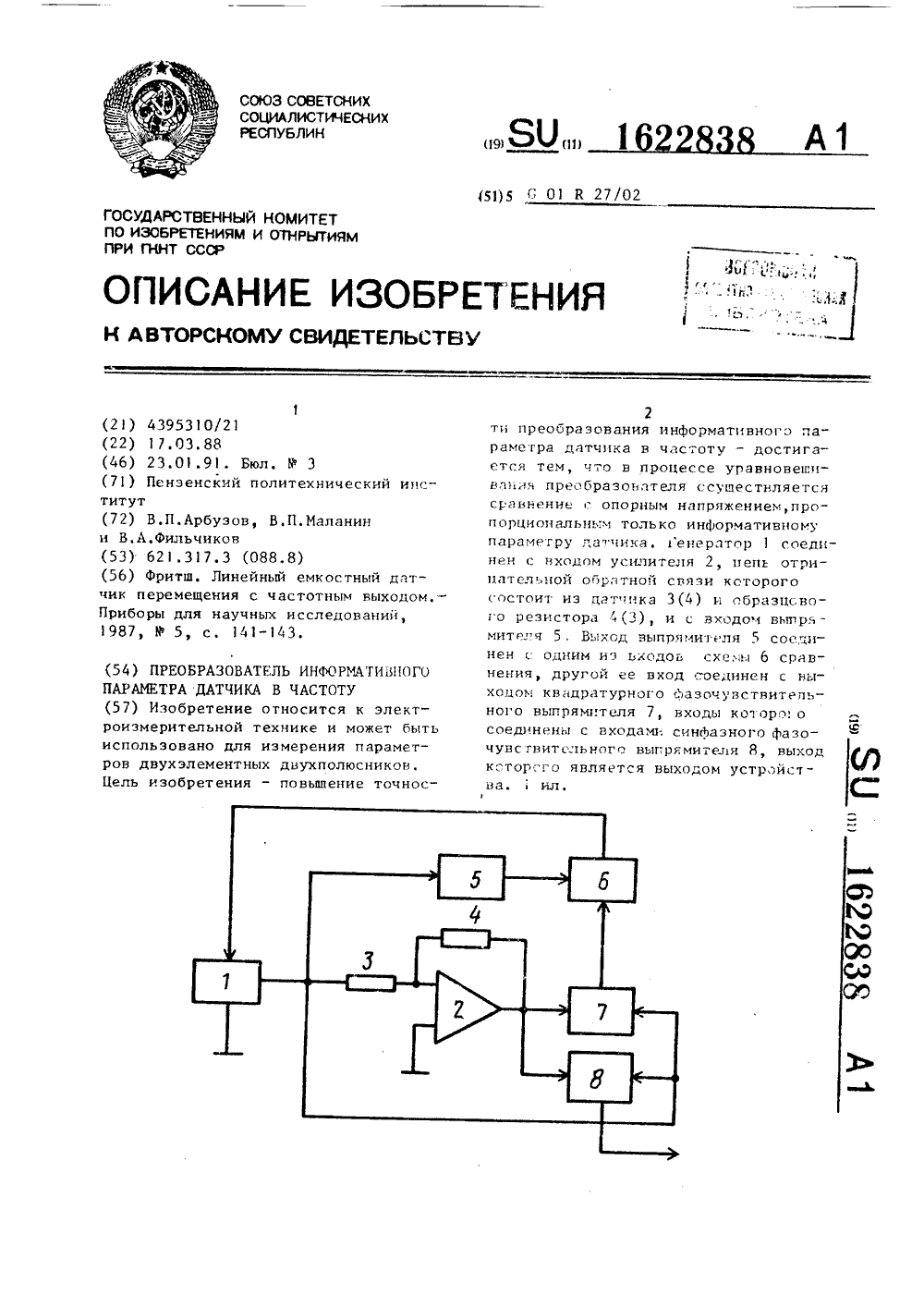

Метки: датчика, информативного, параметра, частоту

...с выхода генератора 1 40 подается на вход усилителя 2,выходное напряжение которого определяется измеряемыми параметрами датчика 3(4) и образцового резистора 4(3). В случае параллельной двухэлемент ной КС-схемы замещения датчика выходное напряжение усилителя 2 Кп Ц = -ц,( - "-+:Яс К) Й 1 К . х о К 1 где Ц, - выходное напряже50ние генератора;Кп - образцовый резистор,Это напряжение поступает на сигнальные входы фазочувствительных выпрямителей 7 и 8, которые вселяют соответственно активную Кец ц и реактивную 1 в Ц составляюшие напря 011 жения относительно напряжения Ц и 1Реактивная составляющая ЪпЦц поступает на вход схемы 6 сравнения, на другой вход которого подается выпрямленное напряжение с выхода генератора 1 Ц = шов ....

Номер патента: 1622839

Опубликовано: 23.01.1991

Автор: Нисневич

МПК: G01R 27/02

Метки: дистанционного, многоточечного, нисневича, сопротивлений

...нескольким цепям поступает прямое напряжение питания источника 2 питания. В случае, если одновременно включены хотя бы только два ключа одной и той же пары, то прямое напряжение питания источника 12 питания поступает на все датчики сразу (здесь не рассматриваются случаи вырожденных, неполнокодовых включений датчиков).Суть изобретения заключается не в прямой фиксации значения сопротив- ления интересующего датчика блока 16 датчиков иэ И имеющихся, а в Фиксации и последующей обработке разницымежду суммой токов, протекающих через все 11 сопротивлений датчиков, и суммой токов через (Н) сопротивлений датчиков при одном отключенном (том, который интересует) с последующим пересчетом измеренного параметра в единицы сопротивления.Вазможность этого...

Номер патента: 1622840

Опубликовано: 23.01.1991

Авторы: Гетов, Каминский, Силютин

МПК: G01R 27/02

Метки: коммутационных, многопозиционных, параметров, элементов

...временно импульс с второго выхода формирователя 9 поступает на первый вход блока 6 управления. При этом с30 35 40 45 50 55 блока 6 управления стимулирующее воздействие поступает на контакты пнаправлений первого положения объекта 1. С помощью коммутатора 3 опятьобеспечивается последовательное подключение контактов п напранлений,ноуже первого положения объекта 1 кизмерительному блоку 2, а Формирователь 9 формирует текущий адрес инаправлений. Процесс контроля продолжается до тех пор, пока не проконтролированы параметры всех парконтактоь и направлений и ш положений объекта 1. При этом в каждый момент времени на выходе Формирователей 9 и 10 присутствует код, соответствующий одному из положений инаправлений объекта 1, а в блоке 5по...

Номер патента: 1622841

Опубликовано: 23.01.1991

Авторы: Баталов, Коловертнов

МПК: G01R 27/02

Метки: величин, комплексных, параметров, раздельного

...8, являющиеся входами аналого-циФровых преобразователей. Вычислитель 8 представляет собой микро- ЭВИ с алгоритмом вычислительных процедур измеряемых сопротивлений Кп резисторных датчиков и сопротивления Х 1, первичной многопараметрической обмотки трансформатора 5 когда Х 4Э2 и 1 1., где ш = 1, 2, 3 и 4 - коли чество Фиксированных частотных режимов с разными индуктивностями Ь. При одинаковых сопротивлениях КК(К ка " Ккя- Ккм управляе мых ключей при подключении образцового резистора выполняется условие+ Е (2)Вычитая из уравнения (2) уравнение (1) и сокращая эквивалентные члены нового уравнения, получают(4)Составляя иуравнений для остальных презисторов, аналогичные урав5 1622841 нению (2), и вычитая из каждого нового уравнения...

Номер патента: 1622842

Опубликовано: 23.01.1991

Авторы: Вшивцев, Гиновкер, Лимонов

МПК: G01R 27/26

Метки: динамической, обмоток, стойкости, трансформатора

...напряжения в трансФорматореЦопределяется как Уравнение (1) представляют в следующем виде: угол сдвига первой обмотки; угол сдвига второй обмотки; угловая погрешность первого трансформатора напряжения;3 - угловая погрешность второго трансформатора напряженич; При измерении мгновенных значений напряжений первой и второй обмоток силового трансформатора в моменты времени когг, углы И =+ я иЭ Ч гри 1 =+и величина погреш 1 Ч 2Вности, исходя из (4)= ц,сояЩвг 3,(или Ь = Бсовф вгппри номинальной нагрузке силового трансФорматора приводит к появлению погрешности определения динамической стойкости обмоток трансформатора, равной 0,5 7. При измерениях в те же моменты времени, но с нагрузкой меньше 0,5 номинальной, что соответствует ночномувремени,...

Номер патента: 1622843

Опубликовано: 23.01.1991

Авторы: Новоруссов, Простаков

МПК: G01R 27/26

Метки: конденсатора, параметров

...1. 35Диаграммы 10 - 15 - диаграммы напряжений, действующих в соответствующих точках схемы устройства.Устройство для измерения параметров конденсатора работает следующим 40образом.Под воздействием напряжения треугольной формы с выхода генератора1 через исследуемый конденсатор (С)протекает ток, емкостная .;оставляющая которого 1 = Суд Б;3 с, а активная составляющая 11 = С 11, гдеУд - напряжение на выходе генератора 1. Выходное напряжение усилителя 5 Б, представляет собой сумму 5 Опадений напряжений, создаваемых токами с и д. ц =К(С -- +СЦ),йоодкц 55Напряжение 11, поступает на сигнальные входы синхронных детекторов 8 и 9. На управляющий вход синхронного детектора 8 поступает опорное напряжение прямоугольной формы с компаратора 7,...

Номер патента: 1622844

Опубликовано: 23.01.1991

Автор: Свирский

МПК: G01R 27/28

Метки: измеритель, с-параметров, четырехполюсника

...сумг 1 ой двух сигналов, первый из которых, поступив от генератора 1, отражается от четырехполюсника 11 и через ответвитель Э и переключатель 9 попадает на анализатор спектра, а второй, пройдя от генератора 1 череэ ответвитель 3 и переключатель 5, отражается от аттенюатора и Фазоврацателя 8, а такле разомкнутого конца линии передачи СВЧ, образовавшегося в выключателе 6, и через ответвитель 3 к переключатель 9 поступает на анализатор 10 спектра. Сумма этих двух сигналов зависит от перестройки аттенюатора 7 нфазоврацателя 8, благодаря которой по минимуму отклика с частотой Г на экране акаолизатора спектра производится баланс измерителя и отсчет измеренного 8-параметра по значениям на шкалах аттенюатора 7 и фазоврацателя 8, при этомБ,А, Аг...

Номер патента: 1622845

Опубликовано: 23.01.1991

Автор: Абабий

МПК: G01R 27/28

Метки: пьезопреобразователей, частот, экстремальных

...пьеэопреобразователя 2 на данную часготу сигнал от коммутатора 3поступает на вход дискретного Фазового компаратора 4, сигнал от которого поступает на вход прямого счетасчетчика 7, который ведет счет импульсов (этот счетчик позволяет испы 55тывать элемент на данную частоту некоторое время), При заполнении счетчика 7 на выходе пря,".ого переноса по 1является сигнал, поступаюШий на вход прямого счета счетчика 8 перестройки частоты, который увеличивает свое значение на "+1", сигналы от выходов счетчика 8 поступают на элементы . электронной перестройки частоты генератора 1, увеличивая частоту, и на вход компаратора 9 кодов, который сравнивает содержимое счетчика 8 и содержимое регистра 10. При совпадении кодов на выходе компаратора...

Номер патента: 1622846

Опубликовано: 23.01.1991

Авторы: Жабреев, Кундий

МПК: G01R 29/02

Метки: длительности, импульсов

...двоичньп код, поступаюций на вход вычислительного блока 4, Последний обеспечивает интегрирование кода,пропорционального Разности и знаку рассогласования, Передаточная Функциявычислительного блока 4 имеет вид/КоН(е)1 2 1 При этом вторично осуществляется усреднение помех. Вычислительный блок 4, реализованный в виде полного двоичного сумматора с регистром обратной связи (не показаны) разделяет выходной код, пропорциональньп 1 измеряемой длительности, на старшиеи младшие разряды, поступаюцие на первьп и второй выходы вычислительного блока 4. Старшие разряды кода поступают на первый вход компаратора кода 14. Задержка опорного импульса осуцествляется путем подсчета импульсов эталонного генератора 12, импульсы которого поступают на второй вход...

Номер патента: 1622847

Опубликовано: 23.01.1991

Авторы: Засосов, Табачник

МПК: G01R 29/02

Метки: импульса, флуктуаций, фронта

...на тактовый вход 2 устройства, проходят через первый узел3 регулируемой задержки и фронт ихзапускает ждущий опорный генератор ч55прямоугольных импульсов и ждущий генератор 9. Опорные импульсы с выходаждущего опорного генератора ч подаются на эапрецающий вход первого логического элемента ЗАПРЕТ 5.При этом опорные импульсы блокируют прохождение через логический элемент ЗАПРЕТ 5 всех измеряемых импульсов, фронт которых запаздывает относительно фронта опорных импульсов, Для части измеряемых импульсов, фронт которых опережает фронт опорных импульсов, через логический элемент ЗАПРЕТ 5 проходит сигнал в течение времени от начала фронта Флуктуирующего импульса до момента,соответствующего уровню на фронте опорного импульса, при котором...
