G01R — Измерение электрических и магнитных величин

Номер патента: 1511698

Опубликовано: 30.09.1989

Авторы: Маноха, Струнин, Чоботов

МПК: G01R 19/22

Метки: переменного, постоянное

...переменное напряжение Б поступает на неинвертирующий вход сумматора 1. Предположим, что сначала поступает отрицательный полупериод П, детектор 4 имеет открытый катод, а детектор 3 - открытый анод, 35 Тогда детектор 3 не реагирует на выходное напряжение 11 сумматора 1, а напряжение на выходе детектора 4 определяется выражениемг л, 1 О где Б и 0 - амплитудные значенияпеременной и постояннойсоставляющих напряжения Пю 5ККа - коэфФициенты передачиблоков 14;П, - амплитудное значениепеременной составляющейнапряжения на выходесумматора 1,(знак минус при П соответствует отрицательному значению постоянной составляющей в исследуемом напряжении К Ка0 ) откуда: Б = -Ц" ---- +(П Р а ф 1+К К фККа4-КП) 1+К,К,При поступлении на вход...

Номер патента: 1511699

Опубликовано: 30.09.1989

Авторы: Дружинин, Карпов, Климанова, Кудрявцев, Манцерева, Матюнин

МПК: G01R 19/25

Метки: измеритель, цифровой

...разряды выходного кода АЦП 4,определяющие поддиапазон измерениявходной величины Б, Например, если диапазон измерения входной величины Б в зависимости от требуемойточности измерения разделен на 8поддиапазонов, то в этом случае врегчстре 6 необходимо зафиксировать3 старших разряда двоичного кодас выхода А 1;П 4, В этом случае ПЗУ 7представляет собой 8-адресное запоминающее устройство, в ячейки которогопо соответствующим адресам записаныдвоичные коды числа И, М - и , гдеп ; - минимальное число необходимых измерений для обеспечения заданной точности измерений в данном ди -апазоне,Для расчета требуемого числа измерений Х из условия обеспечениязаданной абсолютной погрешности измерения Ь (при заданной относительнойпогрешности прибора...

Номер патента: 1511700

Опубликовано: 30.09.1989

Автор: Зицер

МПК: G01R 21/00

Метки: высоковольтной, линии, потерь, электропередачи, энергии

...тока, напряжения линии и угламежду ними запоминаются в анализаторе 1 О. В качестве анализатора 1 О мажет быть использовано микропроцессорное устройство с оперативной памятью. Эта память по адресам, соответствующим заданным значениям токалинии Т, и напряжения П;, заполняется значениями систематических ошибокизмерения для прямого и обратного направлений передачи энергии,Пусть, к примеру, нами заданы 4значения тока и 4 значения напряжения 117006линии 11 Тта Тф Ту Пу 1 хТогда адресам я-:ейки куда попадает значение систематической ая.бки измерения, будут служить заданные значения така и напряжения линии, при которых произошло измерение ошибки,Причем систематические ошибки измерения, полученные при других значениях тока и напряжения линки не...

Номер патента: 1511701

Опубликовано: 30.09.1989

Автор: Зицер

МПК: G01R 21/00

Метки: ваттметров, высоковольтной, линии, методом, мощности, потерь, электропередачи, энергии

...а выход - через нагрузку 4 к вхоцу суммирования первогосумматора 5, выход второго измерительного трансформатора 7 тока подключен к первому входу второго измерительного преобразователя 6 активной мощности в аналоговый сигнал,второй вход которого подключен к выходу второго измерительного трансформатора 8 напряжения, а выход -через нагрузку 9 и блок 10 передачиданных к входу вычитания первого сумматора 5, выход которого подключенк входу суммирования второго сумматора 13 и является выходом суммарныхпотерь мощности, выход квадратора 11 55через усилитель 12 подключен к выходу вычитания второго сумматора 3,выход которого является выходом потерьмоЮости на корону,Устройство работает следующим образом,Передаваемая в линию активная мощность...

Номер патента: 1511702

Опубликовано: 30.09.1989

Авторы: Биньковский, Грибок, Романюк, Савенко

МПК: G01R 21/00

Метки: измеритель, мощности, переменного, цифровой

...по первому 30и второму входам аналогово -го перемножителя 7;К - коэффициент перемножения аналогового перемножителя 7,На выходе генератора 11 импульсов 25 имеем меандр напряжения с частотой Ы , а на выходе триггера 12 имеем меандр напряжения с частотой сс/2, На второй и четвертый входы первого двухполюсного переключателя 3 поступает 30 выходное напряжение цт разностного интегратора 10.Напряжения на выходах входного преобразователя 1 напряжения 3 и тока 35 ц, равны Ц, =К Ц(й); (2)Цд =Кз. (1),где ц и х - входные напряжение 40и ток,ЫсВектор коммутации У (- в ) напряжений ц(й) и цд(С) на первом и второмвыходах первого управляемого двухполюсного переключателя 3 равен 1+ я 1 яп я п(2- ) .50 Вектор коммутации 33( С) напряжений на первом и...

Номер патента: 1511703

Опубликовано: 30.09.1989

Автор: Щербак

МПК: G01R 23/02

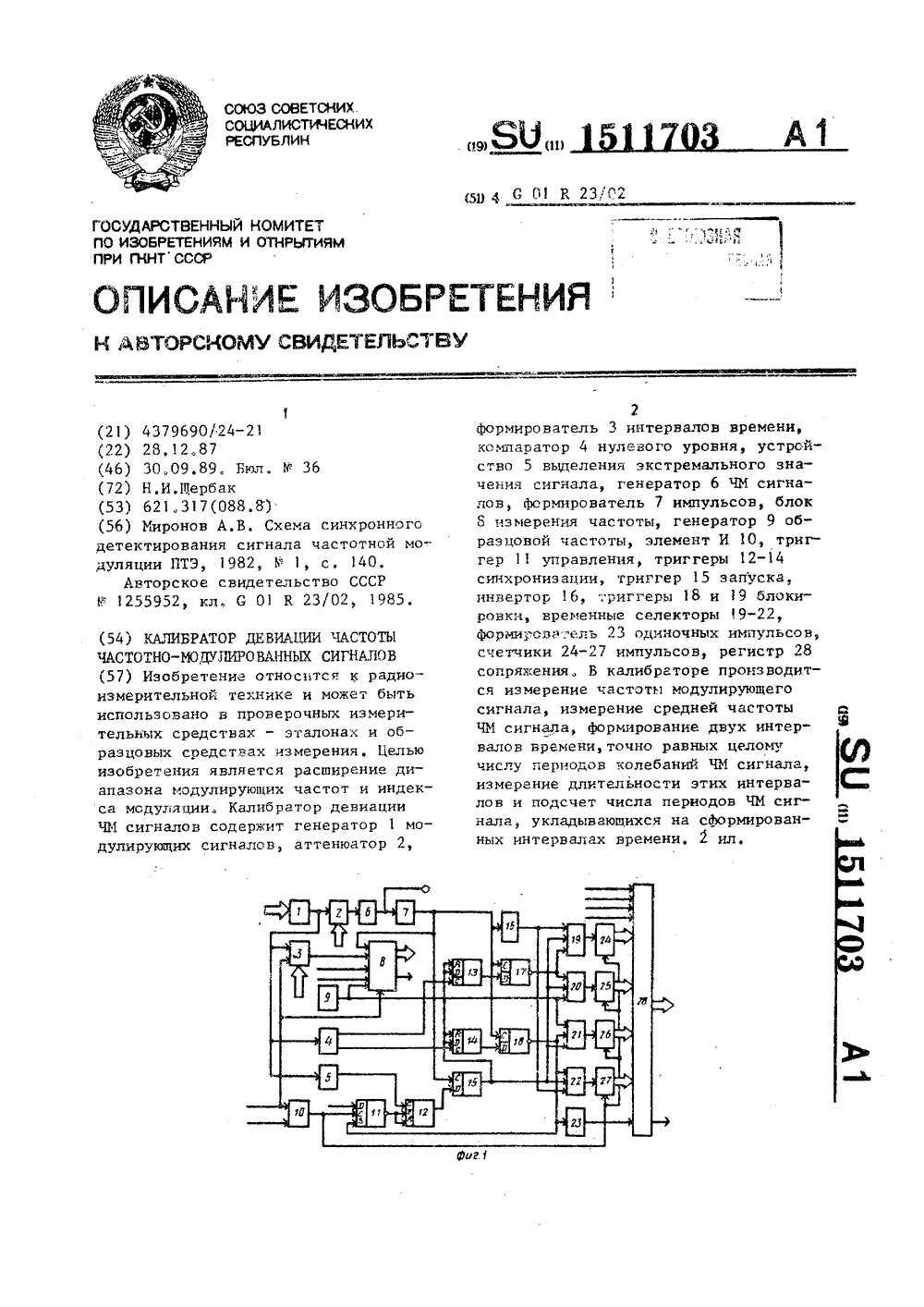

Метки: девиации, калибратор, сигналов, частотно-модулированных, частоты

...Регистр 28 сопряжения обеспечиваетвременное хранение информационныхкодов, поступающих со счетчиков импульсов, последовательную выдачу ихна шину "Данные" типа "общая шина",временную синхронизацию калибраторасо счетно-решающим устройством посредством сигнала "Запрос обслужи 1511703ванне". В качестве счетно-решающего устройства может быть использована любая микро-ЭВМ (Например, "Электроника ДЭ", "Электроника").Перед началом калибровки устанавливается посредством шины "Управление" требуемая частота модулирующего сигнала, минимальное затухание аттенюатора 2, длительность измерительного интервала, времени Формирователя 3. В исходном состоянии триггеры 17, 18 блокировки установлены в такое состояние, что селекторы 19- 22 открыты по...

Номер патента: 1511704

Опубликовано: 30.09.1989

Авторы: Дикарев, Коркин, Федоров

МПК: G01R 25/00

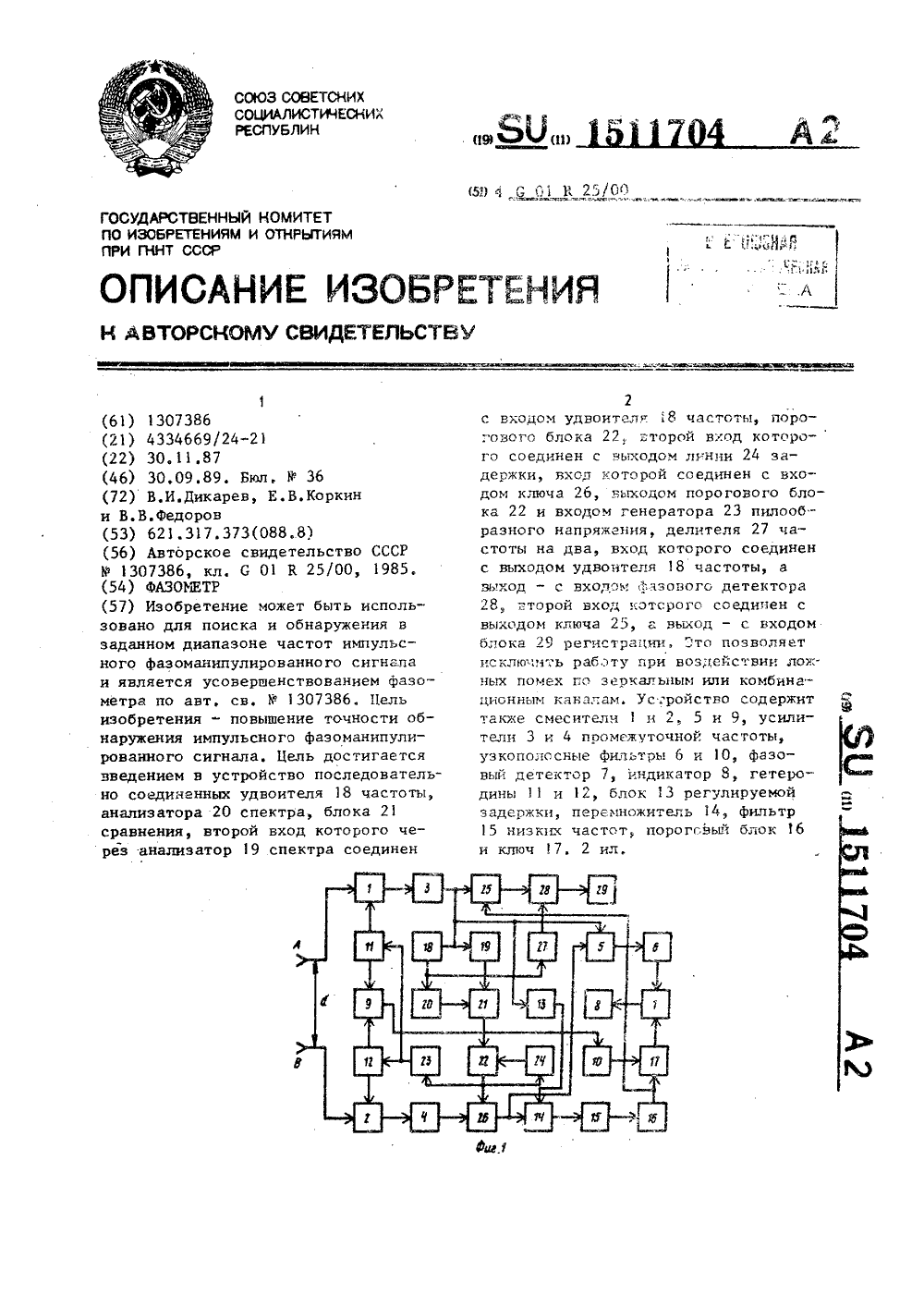

Метки: фазометр

...Цр( ;.) ф Цдрф(-) имеет максимум при значении 30 где йС - время прохождения сигналами расстояния от источника излучения до первой(А) и второй (В) антенны;С - скорость распространениярадиоволн,При этом пороговый уровень ор в 40пороговом блоке 16 превьппается только при максимальном значении корреляционной функции К(,) и не превышается при значениях 3, соответствующих боковым лепесткам корреляционной Функции. При превышении порогового уровня Ь" в пороговом блоке 16Формируется постоянное напряжение,которое поступает на управляющиевходы ключей 17 и 25, и открывает их.При этом напряжение Б(1:) с выходаузкополосного фильтра 10 через от-крытый ключ 17 поступает на второйвход фазового детектора 7, на выходе которого образуется напряжение К-...

Номер патента: 1511705

Опубликовано: 30.09.1989

Авторы: Кизилов, Лазуренко

МПК: G01R 25/00, G01R 25/04

Метки: сдвига, фазы

...рисутствует выходной сигнал фазасдвигающего элемента который является ортогональным вхацному сигналу.Предположим, что произошла расстройка фазосдвигающего элемента 1 либовследствие изменения частоты входного сигнала, лисс вследствие изменения номиналов фазосдэигающей цепи, В этом случае на выходе элемента 1 будет присутствовать сигнал.1 яп(а+90 +Ь)=11 соя(ы+М).Используя известное математическоеразложениесоя (хту=соя х:"оя у Ф яп х 81 пможно представить выходной сигналФазасдвигающего элемента 1 в следую 1 ем видеБьссз(Я+ЬО)=ЦСОЯЦсоядЙ р, Я 1 пЬРЯ 1 пЯОтсюда., сигнал, который по фазе ор- ТОГОНЯЛЕН ВХОДНОМУ МОЖНО ПОЛУчИТЬ если к выходному сигналу Фазосдвигающего элемента 1 прибавить входной сигнал устройства, амплитуда которого зависит...

Номер патента: 1511706

Опубликовано: 30.09.1989

Авторы: Ахулков, Верстаков, Крыликов, Лапинский, Малежин

МПК: G01R 25/08

Метки: фазометр, цифровой

...калиброванного фазового сдвига. Если регистр заполнен логическими едини л1 цами (сдвиг фаз в диапазоне1 л40 -,-) то измерение следует проводить9по триггерному принципу без добавления калиброванного фазового сдвига, Если же фазовый сдвиг оказывается45 вблизи значений - или - то при на 2 2пичии узкополосного шума или в силу быстрого изменения сдвига фаз второй сдвиговый регистр 14 заполняется как логическими единицами, так и нулящ, В этом случае необходимо перейти напринцип измерения с перекрытием.Состояния второго сдвигового регистра 14 дешифрируются постоянным запоминающим блоком 15, который вырабатывает признак выбора принципа измерения (лог. "1" - триггерный принцип, лог. "0" - принцип с перекрытием), записываемыи в первым разряд...

Номер патента: 1511707

Опубликовано: 30.09.1989

Автор: Жупахин

МПК: G01R 27/00

Метки: замыканий, контактов, кратковременных, размыканий, регистрации, электрических

...испытуемым грибором мост 2 близок к равновесному состоянию и ток через элемент 3 измерительной диагонали либо отсутствует, либо имеет малое значение, Коммутирующий нелинейный элемент 9, Осчщеетвля(щпй сбрьь цепи 8Голе.-иге.;.,-о. пятно. с я всод -ЭЧ . Я(Е-; 1 ,.источника 12,Гри пс(ол.;..1 чв 1,: качестве злементакпг зГеОГО (1 . да нмеющегОЗ 1 ОГж 1" "В":,ояж:1 и 1 С а-П 61 Тгк-точник , 1 кт:чески может бытье к,ючгнсоответст 1(и с видонарушен 1 я ,зя 1 икание или рязмыкаие) и с ВеЛиннпой :, 1 Л;(Ге 1 ЬНССТЬЮ СИГНапаЕ=,ПУ"ЕНИ 5. (,.Ч ЯУ (РГЯНПП . (О ОВЫЙПО 1:=. ( бы .- з -;ргг 11 стр(рова" устройТВО.1, Ь 1.".:СД 1( : СОСТОЯНИИ С ПОМОШЬЮ зле 1 е 1 чтя 1 7;:.Оч,ътации КС-элемгн гаЪ1 О пегулиру мсъ корр( к(,ни, регулируя: Ога и 1 тегр...

Номер патента: 1511708

Опубликовано: 30.09.1989

Авторы: Данилов, Лебедев, Мартяшин

МПК: G01R 27/02

Метки: двухполюсников, измерительный, многоэлементных, параметров

...Р - оператор Лапласа. Напряжение на выходе первого запоминающего устройства 5, зафиксированное в момент подачи П т,е, в момент 1 = О, будет определяться выра- жением т.е, будет пропорционально значению Сх,.Напряжение на выходе первого дифференциатора б (фиг. 2 - П ): где- постоянная времени диффедренциатора 6.Значение напряжения 11(С), зафиксированное во втором запоминающем устройстве 8 в момент времени т,О будет обратно пропорционально значению БВыходное напряжение логарифмического преобразователя 7 (фиг, 2 - 11 ) Цо "а Кс,(СоНк БХС кг где К - коэффициент преобразованиялогарифмического преобразователя 7, имеющий размерность напряжения,Выходное напряжение второго дифференциатора 9 Ц (1) =К при11 о Схл л10 СК 3 1 фо5 151 где К -...

Номер патента: 1511709

Опубликовано: 30.09.1989

Авторы: Лебедюк, Левин, Федоров, Хастанов

МПК: G01R 27/26

Метки: добротности, резонаторов

...которого соединен с одиим извходов компаратора б, второй входкоторого подключен к выходу второгопикового детектора 7, соединенногосвоим входом к выходу системы возбуждения, выход компаратора соединенс одним из входов сигнального селектора 8, подключенного другим входомк выходу резонатора через направленный элемент связи, а выходом - ковходу формирователя 9 импульсов, подключенного к счетчику 10.Устройства работает следующим образом,При включении системы 1 возбуждения входной сигнал через фазоманипулятор 2, находящийся в состояниио0 , и через направленный элемент 3связи подается на исследуемый резо-.натор 4 и происходит накопление уменьшение сигнала на выходе пикового детектора 5 да уровня сигнала навыходе пикового детектора 7...

Номер патента: 1511710

Опубликовано: 30.09.1989

Авторы: Лебедюк, Левин, Мукасеев, Федоров

МПК: G01R 27/26

Метки: добротности, резонаторов

...экране осциллографа 8, В моментподачи Фазоманипулирующего импульсаот первого генератора 3 прямоугольных импульсов происходит срабатывание Фазоманипулятора, сигнал на входе резонатора меняет Фазу от О до 180, и на экране осциллографа начинает высвечиваться переходной процесс Формирования первого экспоненциального импульса. При окончании Фазоманипулирующего импульса длительностьюфазоманипулятор возвращается в исходное состояние, фаза входного сигнала становится равной 0 начинается процесс формирования второго экспоненциального импульса,фазоманипулирующий импульс, пройдя дифференцирующую цепь 9, запускает второй генератор 10 прямоугольных импульсов через интервал времениМ Второй генератор импульсов вырабатывает прямоугольный...

Номер патента: 1511711

Опубликовано: 30.09.1989

Авторы: Воинов, Ольховой

МПК: G01R 27/26

Метки: величины, допускового, электрической

...записывает в них значения кодов, подаваемых по шинам 4 и 5 соответственно. Число, подаваемое по шине 4, должно составлять от объема счетчика 2,та 5 10 15 20 25 30 35 40 45 50 55 кую же часть, как величина допустимого отклонения емкости в верхнююсторону от ее номинала, Число, записываемое по шине 5 в счетчик 3, должно быть меньше объема счетчика 3 навеличину, составляющую от объемасчетчика 3 такую же часть, как величина допустимого двухстороннего отклонения емкости конденсатора от ееноминала. Кроме того, управляющийимпульс переключает триггер 15, приэтом его выходной сигнал разрешаетреверсивному счетчику 6 работу в режиме вычитания, Этот же импульс поступает на установочный вход триггера 12 непосредственно, а на установочный вход триггера...

Номер патента: 1511712

Опубликовано: 30.09.1989

Авторы: Захватаев, Кириченко, Неснов, Охрименко, Фирсаков

МПК: G01R 29/00

Метки: исследуемых, объектов, рассеяния, резонансного, частот

...широкополосных повторителя (фиг, 2 а).Видеоимпульс, поступивший на второй вход, попадает на инвертирующий каскад, где меняет свою полярность (фиг, Зв).Инвертирующий каскад выполнен на отрезках коаксиальных линий посредством соответствующего соединения центральных жил и экранов (фиг. 26), Проинвертированный сигнал и сигнал с выхода коаксиальной камеры поступает на соответствующие широкополосные повторители, работающие на общую нагрузку, Электрические длины цепей распространения видеоимпульса выбраны одинаковыми. В результате импульс вычитается (компенсируется) и, следовательно, исключается его маскирующее собственные резонансные колебания объекта исследования действие.В результате вычитания сигналов мешающее воздействие прямого видео-...

Номер патента: 1511713

Опубликовано: 30.09.1989

Автор: Калашников

МПК: G01R 29/02

Метки: длительности, измеритель, импульсов, фронтов

...линии 4 задержки (фиг. 2,б). Таким образом, напряжение на неинвертирующем входе второго компаратора 3 становится больше, чем на иннертирующем входе, поэтому на выходе второго компаратора 3 происходит перепад нап;1 яжения из нулевого состояния в единичное (фиг. 2,д). В момент времени= С-, напряжение на первой линии 4 задержки (фиг2,б) становится меньше напряжения на выходе нулевого состояния в единичное (фиг. 2,е). В этот же момент происходит перепад напряжения из нулевого состояния в единичное на выходе первого элемента 8 совпадения (Фиг. 2,з),5 так как на обоих входах этого устройства присутствует лог, "1", В момент времени С з = С + С фр (где- длительность переднего Фронта Феизмеряемого импульса) напряжение на выходе первой линии...

Номер патента: 1511714

Опубликовано: 30.09.1989

Авторы: Вольченко, Гридчин, Серков

МПК: G01R 29/12

Метки: импульсного, направлениям, напряженности, ортогональным, поля, трем, электрического

...электрического поля, поступают от центральных частей металлических оболочек 3 измерительного преобразователя на вход компаратора 9, За . счет включения на одном из входов компаратора емкости 10 напряжение на нем будет запаздывать относительно изменения напряжения на другом входе. На фиг, 2 а представлены временные зависимости изменения сигналов на входах компаратора 9, При достижении максимума измеренного сигнала напряжения на входах сравняются и на выходе компаратора 9 (фиг, 2 б) фермируется сигнал, который, поступая на цепи управления ключа 11, открывает его и серия импульсов от генератора 12, работающего в непрерывном режиме, через ключ 11 поступает на вход распределителя 13, который управляет моментом включения ключей...

Номер патента: 1511715

Опубликовано: 30.09.1989

Авторы: Брудной, Вассерштейн, Кесельман, Кутырев, Сивицкий

МПК: G01R 29/26

Метки: отношения, сигналшум

...сигнала;ц - начальная фаза сигнала;ц (1) - напряжение шума.Устройство имеет три режима работы; "Калибровка" и два режима "Измерения", Первый режим Измерения(переключатель 15 ставится в 1 положение, когда измерения отношениясигнал/шум производится в заданныйфиксированный момент времени существования сигнала; переключатель 15ставится во 11 положение, когда измерение отношения сигнал/шум осуществляется в любой случайный моментвремени существования сигнала и шума, При этом как в первом режиме,так и во втором режиме производитсяизмерение значений сигнала и шумараздельно. В режиме "Калибровка" входу коммутаторов 7-9 подключены к ихвторым выходам, а в режимах Измерения" - первым выходом,В режиме "Калибровка" сигналы навходах квадратурных...

Номер патента: 1511716

Опубликовано: 30.09.1989

Авторы: Афанасьев, Кушнарев

МПК: G01R 29/26

Метки: дискретных, приемника, сигналов, чувствительности

...автоматизацииизмерения чувствительности приемникадискретных сигналов в процессе егофункционнрования по основному назначению,Работуустройства для автоматического измерения чувствительности приемника дискретных сигналов синхронизируют импульсы, задержанные относительно импульсов синхронизации радиотехнической системы на время3(фиг, 3, диаарамма 2), поступающиена синхрониэирующий вход устройства1 ИТ микроконтроллера 15). С приходомсинхронизирующего импульса микроконтролер 15 выполняет программу,хранящуюся в памяти микроконтроллера,начиная с первой командыВ момент времени т, микроконтроллер 15 формирует на выходах 16, 17и 18 положительное напряжение, соответствующее логической единице,Логическая единица на выходе микроконтроллера 15...

Номер патента: 1511717

Опубликовано: 30.09.1989

Авторы: Зотов, Маслов, Шапиро

МПК: G01R 31/06

Метки: витков, витковой, изоляции, испытания, короткозамкнутых, наличие, обмоток, электрических

...Долинич Подписное Заказ 5900/50 Тираж 714 ВБИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, И 35, Раушская наб., д. 4/5Производственно-издательский комбийат "Патент", гужгород, ул. Гагарина,10 151171Изобретение относится к контрольно-измерительной технике и можетбыть использовано для испытаний обмоток электрических изделий на на 5личие коротксзамкнутых витков,Цель изобретсния - повышение достоверности результатов испытаний,На чертеже представлена блок-схема устройства, реализующего данныйспособ.Схема содержит эталонное 1 и испытуемое 2 изделия, обмотку эталонного 3 и испытуемого 4 изделий, генератор 5 испытательного напряжения,индикатор 6, автоматический переключатель 7, вспомогательную обмотку...

Номер патента: 1511718

Опубликовано: 30.09.1989

Авторы: Захаров, Рябов, Сафонов, Унывалов, Юха

МПК: G01R 31/00

Метки: аппаратов, защиты, проверки, токовой

...токоограничивающего; % венно пропорциональные напряжениюна входе нагрузочного трансформатора 3 13, фиг. 2) и протекающемупо нему первичному току Тц, . Привключении коммутатора 14 эти напряжения выпрямляются и блоком 12 формирования импульсов преобразуются вимпульсы, имеющие сдвиг по фазе равный углу . Значение угла у зависитот соотношения активного и индуктивного сопротивлений конкретного проверяемого аппарата 5 и может изменяться в широком диапазоне. При совпадении импульсови 11на выходе элемента 11 И появляется напряжение, которое запоминается блоком10 памяти и через блок 6 задатчикавремени подается на управляющий входкоммутатора 2, Коммутатор 2 включается, что приводит к включению испытательного тока в цепи проверяемогоаппарата 5, Так...

Номер патента: 1511719

Опубликовано: 30.09.1989

Авторы: Варшавский, Виноградова, Галахова, Забашта, Каханов, Цуканова

МПК: G01R 31/16

Метки: испытания, конденсаторов, металлизированных, обкладок, покрытий, ускоренного

...5, пропитывающую жидкость6, газовый разрядный промежуток 7,измеритель тока 8 и измеритель емкос- ЗОти 9, Наружный электрод 2 соединен сизмерителем тока 8, а металлизированный диэлектрик 5 с измерителем емкости 9.Устройство работает следующимобразом,Под цействием высокого напряжения, приложенного между электродами 2 и 3 возбуждается разряд в газовом промежутке 7 и пропитывающей жидкости 6, Происходит активация Аизикохимических процессов электрическим разрядом и ускоренная эрозия металлизированного диэлектрика 5. Измеритель емкости 9 Фиксирует изменение емкости между слоем диэлектрика 5 и электродом 2, по которой судят о площади разрушения, Измеритель тока 8 измеряет ток разряда между электродамч 2 и 3 при...

Номер патента: 1511720

Опубликовано: 30.09.1989

Авторы: Воронцов, Куликов

МПК: G01R 31/28

Метки: испытаний, термических, техники, электронной

...темпеСпособ испытания на циклическое воздействие температур реализуется на постоянных непроволочных резисторах типа С 2-29 В следующим образом,Выборку резисторов помещают в камеру с температурой 77 К, выдерживают там в течение времени наступ 40 ления теплового равновесия, примерно равного 20 мин, после чего за время,не более 5 с переносят резисторы в камеру с температурой 473 К и выдерживают в течение того же времени 20 мин. Указанные операции составляют 1 термоцикл.Через каждые 20 термопиклов проводят измерение сопротивления резисторов, Термоциклирование ведут до тех пор, цдка сопротивление не 5 О выйдет за нормы, 1 о результатам измерения строят график относительного изменения сопротивления от количества термоциклов и по графику...

Номер патента: 1511721

Опубликовано: 30.09.1989

Авторы: Добролеж, Шафер

МПК: G01R 31/28, G01R 31/308

Метки: дефектами, микросхем, скрытыми

...вгодных микросхемах Насыщение выходного каскада может быть общимпризнаком для целого ряда отклонений50в работе операционного усилителя.Так, например, к насыщению выходногокаскада в конечном итоге приводиттакже стимулированное повышение ос 55вещенности возрастание начальногоразбаланса плеч в дифференциальныхкаскадах усилителя, возрастание суммарного тока генераторов стабильного тока и др, Поэтому в проц;.;.е контроляя повышают интенсивность световогопотока, например увеличивая напряжение питания осветителя, и одновременно контролир;ют по вольтметру изменение напряжения на выходе микросхемы.По установлению на выходе микросхемыпостоянного значения напряжения отмечают переход микросхемы в режим насыщения и измеряют установившуюся приэтом...

Номер патента: 1511722

Опубликовано: 30.09.1989

Авторы: Усмонов, Яблонский

МПК: G01R 31/333

Метки: газоразрядных, поддержания, приборах, разряда

...с катодом вентиля 5.Анод вентиля 5 соединен с клеммой 9.Устроистно работает следующим 45образом.В начале цикла измерений на выходе первого регулируемого источниканапряжения 1 и второго регулируемогоисточника напряжения 7 устанавливается нулевое напряжение, Затем напряжение выхода второго регулируемого источника напряжения 7 увеличивается до значения, превышающего максимально возможное напряжение возникновения разряда для исследуемоготипа газоразрядного прибора, Вследза этим постепенньи увеличением напряжения первого регулируемого источника напряжения 1 добиваются возникновения разряда в гаэоразрядном промежутке, В дальнейшем устанавливают такое значение напряжения первого регулируемого источника напряжения 1, при котором через...

Номер патента: 1513406

Опубликовано: 07.10.1989

Авторы: Литвин, Плотников, Сильванская, Стегалина

МПК: G01R 19/04

Метки: амплитуды, переменного, сигнала

...вычитания, через которые второйлогический элемент И 18 связан сосчетчиком 28 усреднения блок 37 за 5держки, элемент 38 последовательногосравнения и счетчик 39 инверсий. Второй логический элемент И 18 подключен также к входам блока 35 буфернойпамяти и элемента 38 последовательного сравнения и к входу блока 37 задержки, соединенного выходом с входомблока 36 вычитания, Выход элемента 38последовательного сравнения подключенк входу счетчика 39 инверсий, соединенного выходом со входом блока 34сравнения, Прк этом входы преобразователя частоты подсоединены к выходамблока 40 воспроизведения,Устройство для автоматического измеренкя амплктуды переменного сигналаработает следующим образом.Измеряемый сигнал, воспроизведенный с носителя магнитной...

Номер патента: 1513474

Опубликовано: 07.10.1989

Автор: Вариченко

МПК: G01R 23/00, G06F 17/14

Метки: анализа, сигналов, спектрального

...нулевое кодовое слово после обнуления, которое подается на адресные входы ПЗУ 11 и выбирает из него коэффициент учета спектрального окна а , на которое умножается содержимое регистра 13.После окончания второго импульса строба содержимое счетчика 10 увеличивается на единицу, из ПЗУ 11 выбирается следующий коэффициент, на который умножается отсчет Х,(1), записанньй в регистр 13 с приходом второго импульса сигнала, подаваемого на вход 18. Далее процесс повторяется и каждый отсчет сигнала Х (и) умножается на соответствующие отсчеты а Умноженные отсчеты сигнала Х,(п) назаписываются с приходом импульсов на вход 22 регистра 29 (фиг. 4 и 13), которые сдвинуты вправо по отношению к импульсам на время работы блока 2. После срабатывания...

Номер патента: 716266

Опубликовано: 07.10.1989

Авторы: Боровский, Духовской, Попель, Резников

МПК: G01R 31/28

Метки: схем, электронных

...из которве соединены с входа-мент с вторым выводом контактного элеми блока управлЕния й обработки дан- мента, при этом вторые выводы первогоных, контактный элемент каждого из ивторого резисторов соединены сблоков Формирования и сравнения сигна- вторыми выводами йосьмого и девятого35" дом контролируемой электронной схемы, Йа чертеже представлена блок-схемаа каждый блок Формировайия и сравнения устройства.сйгйалов содержит блокикомпенсации, Устройство содержит блок 1 управ 40входы которых соединены с соответст- ления и .обработки даннь 1 х, блоки Форвующими входами блока формйрования имирования и сравнения сигналов 2, кажсравнения сигналов, буферййе усили- . дый из котбрых содержит ключевые зле"тели, первый вхбдкаждого изкоторых "...

Номер патента: 1195454

Опубликовано: 15.10.1989

Автор: Волохов

МПК: G01R 29/08, G01R 29/26, H04B 1/10 ...

Метки: модуляционный, радиометр

...1; а в полосе (дЕ 1 - дЕ) - только усиленные собственные шумы усилителя 1. 25 Делитель мощности 2 осуществляет разделение шума по мощности на две части. Из .одной части первый полосовой фильтр выделяет шум в полосе частот дЕ., где д.Е 2 дЕу 4,(дЕ 1 - дЕ), а из другой второй полосовой фильтр выделяет шум в полосе частот д Е. Шум в. полосе частот А Е, представляющий .собой аддитивную смесь измеряемого шумового сигнала и собственных шумов усилителя 1 высокой частоты, с выхода второго полосового фильтра по.ступает на,вход СВЧ-коммутатора 11. Мощность этого шума ц-= а, К(Т дЕ, + ТаЕ, -ТдЕ). В реальных устройствах эффективная температура собственного шума Тз в полосе частот А Е равна эффективной температуре собственного шума Т в полосе...

Номер патента: 1378587

Опубликовано: 15.10.1989

Авторы: Высоцкий, Казаков, Новиков, Сухарев, Филимонов

МПК: G01R 27/28

Метки: волн, затухания, магнитостатических

...материала, расположенный на поверхности магнитостатического волновода 3. Сигнал с омических контактов 4 слоя 2 регистрируется измерите лем 5.Способ измерения затухания магнитостатических волн заключается в следующем.При расположении слоя 2 на поверхности магнитостатического волновода 3 . с распространяющимися магнитостатическими волнами (ИСВ), возбужденными передающей антенной 1, поперечные электрическое и магнитное поля ИСВ проникаит в слой 2 и воздействуют с силой Лоренца на электроны проводимости, заставляя их двигаться в направлении распространения волны. При этом на омических контактах 4 измерителем 5 регистрируется электрический сигнал А (напряжение или ток), линейно пропорциональный мощности МСВ. При изменении расстояния между...
