G01R — Измерение электрических и магнитных величин

Номер патента: 1647437

Опубликовано: 07.05.1991

Автор: Смирнов

МПК: G01R 19/165

Метки: многоканальное

...ограничения напряжения. )В результате этого формируется передаточная характеристика канала, представленная на фиг, 2 в,Существенным является то, что амплитуда переменного напряжения на выходе канала остается неизменной при изменении кантролируемога напряжения в диапазоне Он - Оо, что позволяет при совместной работе каналов избежать эффекта суммирования, приводящего к сбоям в работе устройства,Изменение контролируемого напряжения в этом диапазоне приводит лишь к изменению точки приложения переменного напряжения к линейным участкам передаточных хаоактеристик электронного ключа и ограничителя напряжения (фиг, 2 а и б). Поэтому в диапазоне Он - Ов возможны изменения лишь уровня постоянных составляющих на выходах электронного ключа и...

Номер патента: 1647438

Опубликовано: 07.05.1991

Авторы: Бердичевский, Лапин, Теняков

МПК: G01R 19/165

Метки: показывающий, прибор, электроизмерительный

...1/6 п,Работа прибора осуществляется следующим образом,Генератор 5 формирует тактовые импульсы (фиг,2 а), которые поступают на вход генератора 7. при этом каждый импульс увеличивает выходное напряжение генератора 7 на одну ступень (фиг,2 б), Одновременно тактовые импульсы поступают на вход счетцика 6. Этот счетчик содержит во входной своей части делитель частоты на три, который формирует на выходах 17 и 18 импульсы согласно фиг.2 в, г. Импульсы с выхода 17 поступают на тактовый вход блока 2, который преобразует их в три импульсные группы (фиг.2 и, к, л), управляющие катодами индикатора 1, Кроме этого, импульсы с входа "Сброс" счетчика 6 поступают на вход"Сброс" блока 2, который формирует из них импульсы (фиг.2 з), управляющие катодами...

Номер патента: 1647439

Опубликовано: 07.05.1991

Автор: Калиниченко

МПК: G01R 19/20

Метки: измерительный, постоянного

...кривой намагничивания положительная и отрицательная полуволны тока в обмотке возбуждения 8 имеют одинаковую форму и равны по амплитуде. Через трансформатор 3 тока этот ток пос. пает в демодулятор 4. Ввиду практически полной симметрии отрицательной и положительной полуволн тока выходное напряжение демодулятора 4 равно нулю, управляющее воздействие на входе УПТ 5 отсутствует и режим компенсации сохраняется неизменным.При нарушении режима компенсации, т.е, при Ь 1 ЧЧО, магнитопроводы 7 и 9 насыщаются. индуктивность обмоток 8, 11 мала, Так как н,с, возбуждения знакопеременна, то в один из периодов ее направление совпадает с н.с. разбаланса Ь ЧЧ, создавая еще более глубокое насыщение магнитопровода 7, В этот полупериод амплитуда импульса...

Номер патента: 1647441

Опубликовано: 07.05.1991

Авторы: Букуева, Меркушова, Чувилин

МПК: G01R 21/04

Метки: излучения, индикатор

...СВЧ-детекторов 3 и 4, где они преобразуются в низкочастотный импульсный сигнал, причем коэффициент преобразования Кпр= меняется в 2,5ОиЯсрраза в зависимости от плотности потока падающей на антенну мощности Яср. Для обеспечения линейной зависимости выходного напряжения каждого из СВЧ-детекторов от потока мощности, обусловливающей изотропность чувствительности индикатора излучения по углу вращения антенны, включены нелинейные корректирующие цепочки, одна из которых состоит из первого и третьего диодов, а другая - из второго и четвертого диодов. В этом случае сумма двух продетектированных сигналов (О) взаимно перпендикулярных поляризаций не зависит от углаповорота вибраторов относительно вектораэлектрической напряженности поля...

Номер патента: 1647442

Опубликовано: 07.05.1991

Авторы: Покрас, Санников, Таранов, Тесик

МПК: G01R 22/00

Метки: счетчик, электрической, электронный, энергии

...отключения питания значения электроэнергии из ячейки памяти и выводит его на блок 7 индикации. Измерение электроэнергии происходит путем преобразования в частоту входного сигнала преобразователя 10 мощности в частоту и последующего суммирования его выходных импульсов в счетчике 6 импульсов с памятьюПри исчезновении питания на первый вход логического элемента 2 И-НЕ 3 поступает сигнал логического "0" и на его выходе появляется сигнал логической "1", По переднему фронту данного сигнала на выходе формирователя 9 формируетс последовательность импульсов, которая при единичном уровне сигнала на первом выходе блока 8 формирования временных задержек поступает через логический элемент 2 И 5 на второй вход счетчика б импульсов с памятью....

Номер патента: 1647443

Опубликовано: 07.05.1991

Авторы: Пивовар, Покрас, Тесик, Чурин

МПК: G01R 22/00

Метки: измеритель, многофазной, сети, цифровой, электрической, энергии

...каждого периода импульсов на выходе делителя 23 частоты происходит запись выходного,кода Уг счетчика 17 в Р-ю ячейку многоцелевого регистра 18 и через выход В - в соответствующий регистр 27.Р, после чего в целях синхронизации происходит сброс блоков 13 и 14 и счетчика 17 и весь процесс повторяется снова, При этом адрес ячейки Р определяется кодом Р, поступающим на входы адреса записи и адреса считывания В с частотой азу, в(цй) раз меньшей частоты 12 у. Отсюда частота считывания коэффициентов усиления по выходу А и коэффициентов деления по выходу В в многоцелевом регистре 18 различна и отличается в (ой) раз.Логический элемент 16 необходим для надежного установления максимального коэффициента усиления К 4,Г для Г-й фазы с нулевой или...

Номер патента: 1647444

Опубликовано: 07.05.1991

Авторы: Немшилов, Савицкий, Чинков

МПК: G01R 19/04, G01R 23/00

Метки: амплитуды, гармонического, сигнала, частоты

...4 напряжение-частота это напряжение преобразуется впропорциональную частоту следования импульсов35 1(т)=Кпнч0 (т)3 =Кпнчв 1 О,п зпал 1,(2)где Кпнч - коэффициент передачи (или преобразования) преобразователя 4 напряжение-частота.40 Импульсы с выхода преобразователя 4напряжение-частота поступают на первыевходы элементов И 5, 6, которые закрыты повторому входу.Первый же импульс, образовавшийся45 на выходе нуль-органа 10 после переключения триггера 15 в единичное состояние, проходит через элемент И 11, переключает вединичное состояние триггер 13 и через элемент ИЛИ 17 поступает в счетчик 18 импуль 50 сов. Триггер 13 открывает элемент И 5,Триггер 15 и элемент 22 задержки этот перепад потенциала на выходе триггера 13...

Номер патента: 1647445

Опубликовано: 07.05.1991

Авторы: Денисов, Неплохов, Сластион

МПК: G01R 25/00

Метки: измерений, многозначности, разрешения, фазовых

...и-разрядных (2" соответствует 360) кодов поступают на входы трехвходовых весовых сумматоров 2. В каждом весовом сумматоре 2 производится умножение значений 1, т 22, щ на соответствующие постоянные коэффициенты иЦ 1 =Р 11 Р +Р 12 Р.:ф = Р 21 ф 1+ Р 22 Щ Коэффициенты Р являются элементами матрицы Р, При этом координатные оси10 на фиг.3 проходят через центры ближайшихк началу координат однозначных областей.Масштабы по осям выбраны так, что центрыоднозначных областей имеют целочисленные координаты,15 С выходов весовых сумматоров 2 величины д 1, р в виде двоичных кодов поступают на входы блоков 3 округления доцелого и блоков 4 определения остатка отокругления. В блоках 3 производится опре 20деление ближайших к д 1, тр целых...

Номер патента: 1647446

Опубликовано: 07.05.1991

Авторы: Зандер, Чмых

МПК: G01R 25/00

Метки: изменения, сдвига, фазового

...выходе пятого интегратора 12 формируется сигнал:ТпУ = Т 1 8 оз (Т) Яос Т) Ф.1 О Кроме того, на вход шестого интегратора 7 также поступает измеряемый сигнал ина его выходе формируется сигналТпР = 3 (,т) сК,1Тп оНа входы седьмого и восьмого интеграторов 13 и 14 поступают соответственно синусная и косинусная составляющиеопорного сигнала с генератора 1 опорного2 О напряжения, и на выходе седьмого интегратора 13 формируется сигналУф = - 3 Воз) СК,Тп оа на выходе восьмого интегратора 14 - сигналт,/Ф = - ,: Яос) 1 ТТпд) Вычислительный блок 15, куда поступают сигналы со всех интеграторов 7-14: аР дфРРУф УффУосуществляет перевод их в цифровую форму и вычисление результата измерения, На 35 индикаторе 16 формируется результат измерения фазового...

Номер патента: 1647447

Опубликовано: 07.05.1991

Авторы: Дегтярев, Ким, Попов

МПК: G01R 25/00

Метки: фазовых, характеристик

...несущей.На выходе первого и второго регуляторов уровня формируютсяар 1(1)=Ар 1 СОЗ(йс 1+ Дбн+ ф 32+ ДЪ 1+ф 7 р 1 ), арг(1)-АРгсоз (сОд+ 0 бв+ 31+ ДЪ 2+фР 1 ) где ур 1, дарг - фазовые сдвиги, вносимые соответственно первым и вторым регуляторами уровня;Ар 1, Ар 2 - амплитуды сигналов на выходах первого и второго регуляторов уровня соответственно,На входы первого демодулятора постуПавт ОДНОВРЕМЕННО СИГНаЛЫ абн(1), абв(1), ар 1(т), и после соответствующих преобразований(перемножения и фильтрации) на его выходе имеем эд 1(1)=Ад 1 соз(Ъ + фр 1 + фэг 2где Ад 1 - амплитуда сигнала на выходе первого.демодулятора.На входы второго демодулятора постуПает ОДНОВРЕМЕННО СИГНаЛЫ абн(1), абв(1),ар 2, и после аналогичных...

Номер патента: 1647448

Опубликовано: 07.05.1991

Авторы: Круглов, Шашкин

МПК: G01R 25/04, H03H 7/18

Метки: кодоуправляемый, фазовращатель

...первый 2 и второй 3 инверторы поступают нз ВхОДы коммутзтОра 4, КОммутзтор 4 управляется двумя старшими разрядами с выхода преобразователя 10 уг)равляющего кода, определяющими диапазон фазового сдвига, и формирует соответствующие гармонические сигналы на информационных входах первого 5 и второго 6 цифроаналоговых преобразователей, Причем на вход второго цифроаналогового преобразователя 6 подается сигнал, опережающий по фазе на 90 сигнал на входе первого цифроаналогового преобразователя 5. Нз входы управления фазовым сдвигом устройства подается цифровой код, соответствующий величинетребуемого фазового сдвига. Преобразователь 10 управляющего кода в соответствиис рассмотренной ниже зависимостью фор 5 мирует на своих выходах кодовую...

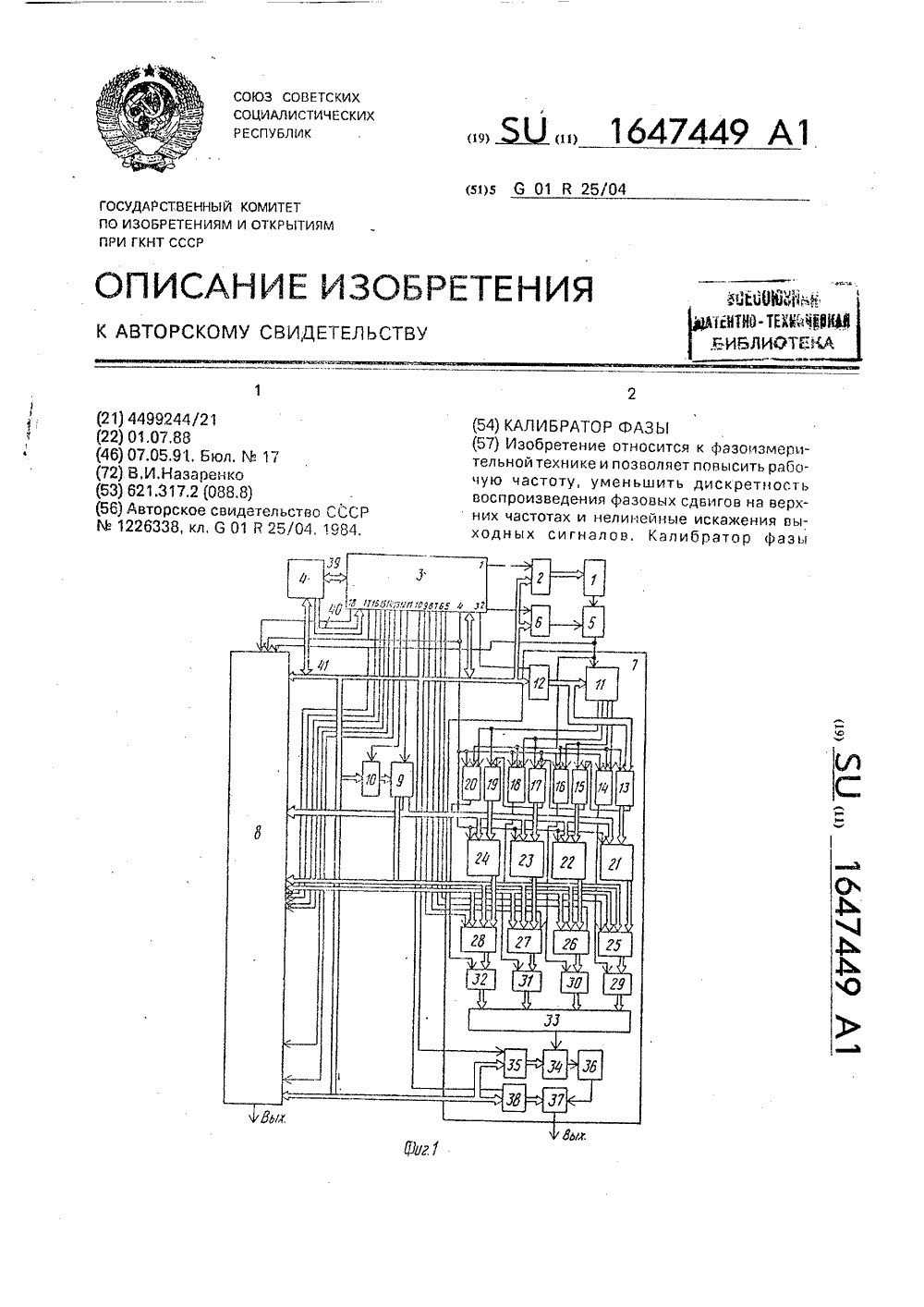

Номер патента: 1647449

Опубликовано: 07.05.1991

Автор: Назаренко

МПК: G01R 25/04

Метки: калибратор, фазы

...быстродействия используемых цифровых микросхем количество участков аппроксимации синтеэируемого сигнала на высоких частотах обычно не превышает значения 12 - 24, В связи с этим целесообразно для упрощения устройства формировать текущий адрес используемых ячеек памяти ОЗУ 25 - 28 либо с помощью счетчика 9 (на нижних частотах, когда требуется обеспечить малый дискрет задания фазовых сдвигов и точное воспроизведение формы сигнала), либо с помощью соединенных цепочкой дополнительного счетчика 13 и регистров 15, 17 и 19 (на высоких частотах).Поэтому, если введенное значение частоты превышает значение, соответствующее границе раздела диапазонов низких и вь.соких частот данного устройства, вычислительный блок 4 выключает счетчик 9 путем...

Номер патента: 1647450

Опубликовано: 07.05.1991

Автор: Арбузов

МПК: G01R 27/00

Метки: двухполюсников, параметров, преобразования, трехэлементных

...величины, полученнгично, описываются выражениями А 1 К 2,т передачи второго уп, вторая результируюна ЬА 1 Ро ( упп Р Р АЕ 1 А Рз Р РоР 1 2+- К 1 Ро) Р 1+(Зв)"(РЗ - К 1 Р ) АЬ%2 = состоянии квазиравновесия Рз К 1 Ро Р 1 ) +в Р 2 К 1 Ро РоР 1К 21- К 1 Ро) Р 11 +в Р 2 ( Мг ()пщР Р: и не зависит от ча при Рз РоК 1=0. Отк том К 1 равно Кг=Р 1 А 2, получают АЕ выходные величинФПри Я=щ активная составляющая Ароотносительно А 11 имеет вид том случае, когда Ар, раскладывают на составляющие посредством вычитани из Арвторой регулируемой величины30 АР 2 где К 2 - козффициен равляемого делителя щая активная величи Аг =Аро М 1 К 2,Подставив Ар, и А 1, при 5=0 получаРоР 2 Рз - РоК 1 Р 2 К Ро о При Я=в функции преобразования иск ых параметров,...

Номер патента: 1647451

Опубликовано: 07.05.1991

Автор: Рачков

МПК: G01R 27/00

Метки: возникающих, контакта, переменном, перемещении, подвижного, резисторе, шумов

...блоком 8 на выходе датчика 9 появляется напряжение О, постоянной амплитуды и с частотой, пропорциональной скорости перемещения. Это напряжение передается фильтром 12 с коэффициентом передачи К 12, зависимым от частоты, Причем с увеличением частоты (увеличением скорости перемещения) коэффициент передачи К 12 увеличивается.Выходное напряжение фильтра 12 преобразуется в постоянное напряжение выпрямителем 13 и передается делителем 14 с коэффициентом передачи К 14 на управляющий вход делителя 10, задавая его коэффициент передачи К 10 напряжением на управляющем входе делителя 10 по формуле010 упр = Оа" К 12 К 14,где К 12, К 14 - коэффициенты передачи фильтра 12 и делителя 14,Коэффициент передачи выпрямителя 13 выбран равным единице....

Номер патента: 1647452

Опубликовано: 07.05.1991

Авторы: Белкинд, Черномордик

МПК: G01R 27/06

Метки: емкости, конденсатора, намотки, процессе

...усилителей-ограничителей 11 и 12, выполняемых на основе операционных усилителей с полевыми транзисторами на входе) сопротивление Вфг выполнено переменным.На выходах усилителей-ограничителей11 и 12 формируются прямоугольные импульсы, фронты которых совпадают с моментом перехода через нуль напряжений на их входе. Импульсы с выхода усилителя-ог 5 10 15 20 25 30 3540 4550 раничителя 12 своим передним фронтомзапускают одновибратор 13, который формирует короткие импульсы положительнои полярности (сигналы логической единицы), которые подаются на первый вход схемы И 14, э нв ее второй вход подаются импульсы с выхода усилителя-ограничителя 11, Соотношение фаз напряжений на входах усилителей-ограничителей 11 и 12, а также соотношение фаз...

Номер патента: 1647453

Опубликовано: 07.05.1991

Авторы: Быков, Ковалев

МПК: G01R 27/18

Метки: изоляции, сопротивления

...высокого логического уровня, На вь: - ходе элемента ИЛИ б формируется сигнал ( высокого логического уровня, По наличию того или иного логического уровня напряжо ияа выходе элемента ИЛИ 6 судят о состоянии контролируемых шин электро итания. 1 ил,1647453 Составитель А, ПржебельскийТехред М,Моргентал Корректор М, Шароши Редактор И. Шулла Заказ 1396 Тираж 423 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-иэдательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к контрольноизмерительной технике и может быть использовано для контроля сопротивления изоляции,Целью изобретения является повышение производительности труда,На...

Номер патента: 1647454

Опубликовано: 07.05.1991

Авторы: Кобан, Чернов

МПК: G01R 27/18

Метки: изоляции, постоянного, сети, сопротивления

...- 3, поцключенных соответственно к шинам "Плюс", "Минус" и изолированному корпусу объекта контроля.Рассмотрим случал снижения сопротивления изоляции положительной шины. При снижении сопротивления изоляции положительной шины напряженность электрического поля в месте расположения датчика Холла 4 снижается, а в месте расположения датчика Холла 5 увеличивается, Разность потенциалов с датчиков Холла 4 и 5 подается на индикаторный мост 6. Выход измерительного моста 6 подключен к делителю 7 напряжения, по.которому протекает ток, регулируемый потенциометром, с которого снимается напряжение на дифференциальный усилитель 8, Напряжение с выхода дифференциального усилителя подается на инвертирующий вход операционного усилителя 10.Сигнал на входе...

Номер патента: 1647455

Опубликовано: 07.05.1991

Автор: Демин

МПК: G01R 27/20

Метки: величины, контактной, пары, сопротивления

...соединены с выводами контактной пары 6, потенциальные клеммы 7 подключены к вольтметру 8. Устройство работает следующим образом.Когда контактная пара 6 отключена или контакты ее разомкнуты, на токовых клеммах 5 устанавливается величина напряженияОогригде Оогр - величина напряжения на первичной обмотке трансформатора 4, равная напряжению ограничения (стабилизации) ограничителя 3;и - коэффициент трансформации трансформатора 4.При наличии электрического контакта в контактной паре 6 вторичная обмотка трансформатора 4 оказывается замкнутой на сопротивление контактной пары 6 и включенные с ним последовательно переходные сопротивления токовых клемм 5,Величина сопротивлений, подключенных к вторичной обмотке, приведенная к первичной,...

Номер патента: 1647456

Опубликовано: 07.05.1991

Авторы: Лубяный, Сидорович, Тверезовский

МПК: G01R 27/26

Метки: добротности, измеритель, цифровой

...12 (фиг,1). Однов.1 еменно сигнал с выхода компаратора 32 разрешает прохождение импульсов с тактогого генера;ора 37 через элемент и 38 на вход счетчика 39, Выходной код счетчика 39 преобразуется в аналоговый сигнал с помощью ЦАП 40. Этот сигнал поступает на второй вход компаратора 32, При превышении выходным напряжением ЦАП 40 напряжения, поступающего с выхода суммирующего усилителя 31, компаратор 32 устанавливается е нулевое состояние. При этом импульсы с выхода тактового генератора 37 не поступают на вход счетчика 39, так как на вход элемента И 38 не подается запрещающий сигнал с выхода компаратора 32. Также перепад напряжения с выхода комг 1 аратора 32 через инвертор 41, элемент И 43 и элемент ИЛИ 36 поступает на суммирующий выход...

Номер патента: 1647457

Опубликовано: 07.05.1991

Автор: Кумачев

МПК: G01R 27/26

Метки: большими, емкости, потерями

...конденсатора. 2 ил,ного значения напряжения Ома на изм тельном контуре, фиксируют среднее 3Омаис + Омивние на измерительном туое и отсчитывают значение иэм емкости по шкале образцового кон С мощь завис личин фиг.2 у 1, вол цову разцо 8 для1647457 12Ссв - Со,1Сх Сх -- Ссв - Со, 1 1 ,р г 30 Устройство работает следующим образом.Изменяют значение емкости 5 (Со) до достижения минимального показания вольтметра, фиксирующего напряжения 5 на измерительном контуре, образованном последовательным соединением емкости 3 (Ссв) и параллельного колебательного контура, содержащего индуктивность 4 , образцовую емкость 5 (Со) и измеряемую емкость 10 (Сх). Полученное минималное значение Омичи (точкана зависимости фиг.2) соответствует резонансу...

Номер патента: 1647458

Опубликовано: 07.05.1991

Авторы: Березуцкий, Ерохин, Зайцев, Чередников

МПК: G01R 27/26

Метки: нелинейных, параметров, систем, элементов

...1К 2КЗ,где О 1. - падение напряжения на индуктивности 36;К 1 - коэффициент передачи резонансного усилителя 19 на частоте генератора 25 высокой частоты;К 2 - коэффициент передачи детектора 20;Кз - коэффициент передачи активного фильтра 21: Ох 1.=2 Л 11,где 1 щ - амплитудное значение тока калиброванного источника 17 тока;1 - частота генератора 25 высокой час 5 тоты,ТогдаОвых = 2 Л-х 1 п; К 1 К 2 КЗ == 2 Л 11 п 1 К 11 2 КЗ-,10 следовательно К = 2 Л 1п 1К 1 К 2 К 3,15 где К 1=1, 10, 100,Ток задаваемый источником 17,К 1 2 т К 1 К 2 КЗ 20В нижнем (по схеме) положении переключателя 14 рода реактивности по обмоткам 5 накачки индуктивного парэметрона 1 протекаетток генератора 12 накачки и пери одически насыщает сердечники 2,3,4....

Номер патента: 1647459

Опубликовано: 07.05.1991

Авторы: Клочков, Федоров

МПК: G01R 27/26

Метки: параметров, цепи

...соответствующий по своему значению началу частотного диапазона, Далее подключают второй образцовый элемент, идентичный первому, (.т, С 02 или Рог), соответствующий ро своему значению кон цу частотного диапазона, и, наконец, подключают совместно измеряемый элемент б и образцовый элемент, соответствующий началу частотного диапазона.Измеряют частоты селективной цепи с 40 помощью ЭСЧ 7, соответствующие четырем этапам т 1, тг, тз, 14, После этого, используя значения частот на втором и третьем шаге, вычисляют значения импеданса входной цепи по формуле 45ЯЯ 2 Я 01 К 2К 2 1где уи - значение параметра импеданса;К 2 - значение отношения частот тг/1 з, выраженное в квадрате, Кг=Р 2 Лз);р 1,аког - значения параметров образцовых...

Номер патента: 1647460

Опубликовано: 07.05.1991

Автор: Шимберг

МПК: G01R 27/28

Метки: свч-трактов, фазирования

...фазируемого СВЧ-тракта 3;о = С/1 ср;асср - средняя частота диапазона сканирования генератора 1;1 - текущая частота СВЧ-сигнала.При изменении частоты 1 напряжение 04 изменяется по закону косинуса, Формирователь 11 в моменты, соовтетствующие переходам напряжения 04 через нуль2 Л 2(отнРЛср) = и л, и = О, 1, , формирует короткие импульсы, которые суммируются в сумматоре 12 и поступают на осциллографический индикатор 13. При этом полярность сформированных формирователем 11 коротких импульсов определяется направлением перехода 04 через нуль (например, при переходе с положительного напряжения на отрицательное - положительное напряжение - отрицательнь:,й .торстки;:. видеоимпульс), а амплитуда - номером фазируемого СВЧ-тракта 3.Для Обеспечения...

Номер патента: 1647461

Опубликовано: 07.05.1991

Автор: Касаткин

МПК: G01R 29/08

Метки: волн, поляризации, электромагнитных

...вращения вокруг продольной оси и содержатдиэлектрические вставки, причем секция 6осуществляет дифференциальную фазовуюзадержку на 135 О, а секция 7 - на 45 О, Вставки секций имеют одинаковую длину и вносят одинаковые затухания, чтообеспечивается путем выбора параметровматериалов диэлектрических вставок, т.е,е 1 =За итдд 2=3 тдд 1, где в,й тдд 1,19 д 2 - диэлектрические проницаемости итангенсы углов диэлектрических потерьвставок,Устройство работает следующим образом.При измерении линейно-поляризованных компонент секции 6 и 7 устанавливаются так, что обе вставки оказываютсярасположенными в одной плоскости, ориентированной под углом 45 О относительно широкой стенки прямоугольного волновода.Поскольку суммарная задержка вставок...

Номер патента: 1647462

Опубликовано: 07.05.1991

Автор: Родин

МПК: G01R 29/10

Метки: антенн, многоканальное, параметров

...фазовращателя на 90 соеинен с вторым выходом и-го генератора 19 15 прямоугольных импульсов, выход соединен сопорным Входом и-го синхронного детектора 13, управляющие входы и+2 коммутаторов 16 соединены с 1,и +1)-м выходом буферного регистра 22, входы накапливающих регист П ров 21 соединены с выходами (п)-го, и-гоаналого-цифровых преобразователей 15 соответственно, при атом выходы аналогоцифровых иреобразователей 15 и накэпг 1 ивающих регистров 21 являются вы ходами устройства, возможность перемещения решетки обеспечивается с помощью (Оординатно-; змерительного устройства.:; Г гс.Бнэдь 1-Ое устройство для изме(ь(;8.И, ГЭра. (З;рьОВ ЭитЕНН рабОтаЕт СЛЕдуЮ(,О(.ОБЗОВИ:.Си; - ,эл нэ Бьводе генератора 1 СВЧПРОДСТЭБЛЯетСЯ Б ВИДОАСОВ О 1,(, (11...

Номер патента: 1647463

Опубликовано: 07.05.1991

Автор: Егоркин

МПК: G01R 29/10

Метки: антенной, параметров, решетки, фазированной

...элементом исследуемой ФАР сигнала при изменении расс 1 ояния между коллиматором и исследуемой ФАР, фиксируют минимальное расстояние между ними при равенстве амплитуде принятого ближайшим элементом исследуемой ФАР сигнала при ее размещении в свободном пространстве, после чего измерение параметров исСледуемой ФАР выполняют при минимальном расстоянии между коллиматором и исследуемой ФАР, а к измеренному значению фазы добавляют поправку, определяемую по полученной ф-ле. Повышение точности измерений обусловлено компенсацией изменений взаимньх связей между элементами ФАР, вьзываемыми коллиматором, а также учетом искажений фазы. 2 ил,На фиг, 1 приведена электрическая структурная схема устройства для измерения параметров ФАР; на фиг. 2 -...

Номер патента: 1647464

Опубликовано: 07.05.1991

Авторы: Бондаренко, Кульматицкий, Кутьин

МПК: G01R 29/12, G08B 23/00

Метки: дозиметр, переменного, поля, электрического

...из носков 2 и с помощью контактных выводов 6 и 8 концы обмоток 12 и 13 трансформатора 10 подсоединяют к наружному слою 4 носков 2.Выход элемента ИЛИ 27 подсоединен к входу блока 28 сигнализации с помощью экранированного провода 29, Одевают экранирующий комплект одежды, выполненный, например., в виде комбинезона с капюшинам, и обувь с токопроводящей подошвой, например ботинки, имеющие электрический кон -акт с наружным слоемносков 2 и 3, Электрически соединяют защитную одежду с такопроводящей обувью.В процессе работы в электроустановкена теле человека наводится заряд, Поскольку экранирующая одежда, как правило, с изнаночной стороны имеет внутреннюю паокладку из изолирующего материала, то с тела человека, находящегося на земле, стекает...

Номер патента: 1647465

Опубликовано: 07.05.1991

Автор: Матуолис

МПК: G01R 1/40, G01R 29/12

Метки: вакууме, газах, диэлектриков, электризации

...приводящейстержень 1 в возвратно-поступательное 5 10 15 20 25 30 35 40 45 50 55 движение. В указанный промежуток времени срабатывает концевой выключатель 13 (фиг. 2 б), так как его орган управления - шток 14 сдвигается по стрелке И 1. В результате контакты концевого выключателя 13 замыкаются,В условиях, определяющих движение стержня 1 (фиг. 2 б) вверх по стрелке М 1, верхняя плоская часть стакана 20 достигает уровня расположения консольного выступа 16, жестко закрепленного на корпусе устройства, пружина 21 начинает сжиматься и шток 19, а следовательно, и электрод 17 выдвигаются наружу, Когда стержень 1 находится вблизи верхней мертвой точки (фиг, 2 б), а верхняя часть стакана спускается ниже уровня горизонтальной части элемента 24...

Номер патента: 1647466

Опубликовано: 07.05.1991

Авторы: Муравьев, Сулимин

МПК: G01R 19/00, G01R 29/12

Метки: защищенных, катодно, конструкций, металл-земля, металлических, потенциала

...2 и поступает на вход блока 4 индикации знака, Полярность потенциала, плюс или минус, индицируется с помощью светодиодов. С второго выхода дифференциального усилителя 2 сигнал поступает на первый вход компаратора 5, который осуществляет сравнение последующего значения потенциала с предыдущим, запомненным в блоке б памяти. При нажатии кнопки "Уст,0" блок 7 управления, содержащий триггер и, два одновибратора, вырабатывает два импульса - импульс сброса и импульс записи. Импульс сброса устанавливает в ноль счетчик 12, а значит, и блок б памяти, и регистрирующий прибор 8, Импульс записи поступает на второй вход блока 6 памяти, Срабатывает триггер 9, открывает логический вентиль 10, и на вход счетчика 12 поступают импульсы с выхода...

Номер патента: 1647467

Опубликовано: 07.05.1991

Авторы: Куликов, Нестеренко, Сахно

МПК: G01R 31/00

Метки: качества, металлизации, отверстий, печатных, плат

...слоя металлизации во времени (6) представляется в видеВ=Во(1+ а П 11),где П 1 - коэффициен пропорциональности,35 К/сЕсли отверстие некачественное, тонаблюдается изменение температуры, аследовательно, и сопротивления по нелинейному закону40 В=В.(1+ а П 2),где П 2 - коэффициент пропорциональности,К/с.Если теперь при пропускании испытательного тока измерить падение напряжения на слое металлизации, то характеризменения падения напряжения имееет видОт=Во(1+ а П 11) для качества отверстияи От=ОВо(1+ а П 2 т ) для качественного отвер 2стия,50 При измерении второй производной падения напряжения на слое металлизацииимеютб 0=0 для качественной меОеталлизации отверстияс 3и =2 ВоаП 2 длЯ некачественной мед 1таллизэции отверстия.1647467...
