Поллер

Номер патента: 1370238

Опубликовано: 30.01.1988

Авторы: Анохин, Бакаев, Мажер, Овчинников, Поллер, Фаерштейн

МПК: E21C 35/24

Метки: аппаратурой, дистанционного, коммутационной, шахтной

...симметричный отклик на входные положительные или отрицательные сигналы, абсолютные значениякоторых равны или превышают соответствующие пороговые уровни срабатывания компараторов. При этом на независимых выходах компараторов 13 (диаграммы 13.1,13.2) формируются управляющие командные сигналы с соответствующими логическими уровнями,необходимыми для срабатывания коммутационной шахтной аппаратуры.Устройство работает следующимобразом.В исходном состоянии, когда командные сигналы не поступают с блока3 управления (фиг.2, временной интер.вал С), на коммутируемых входах ивыходах коммутаторов 8 и 9 (диаграммы 8 и 9, временной интервал с,) отсутствуют какие-либо сигналы, и следовательно, на входах и выходахпоследующего тракта обработки сигналов и...

Номер патента: 1314124

Опубликовано: 30.05.1987

Авторы: Бакаев, Васнев, Коломников, Поллер

МПК: E21F 9/00

Метки: искробезопасного, нагрузок, нелинейных, питания

...и на датчике тока . возникает падение напряжения, которое по своему значению превышает напряжение отсечки кремниевых транзисторов Б БВ результате в цепид ьтсколлектора транзисторного ключа протекает шунтирующий ток, который воз 35 буждает в катушке индуктивности колебательного контура 5 магнитный потокР , направленный встречно потоку Р . Поэтому разностный магнитный поток, воздействующий на продольно расположенный магнитоуправляемый контакт, становится значительно меньше 24 4источника возобновляется до тех пор,пока не завершится переходный про-цесс, обусловленный действием нелинейной нагрузкиИзменение параметров колебательного процесса в пусковых режимах, аименно амплитуды, длительности и периода следования протекающего в це"пи тока...

Номер патента: 1080090

Опубликовано: 15.03.1984

Авторы: Малявин, Паршин, Поллер, Ченцов

МПК: G01R 31/34

Метки: асинхронного, испытания, ротором, трехфазного, фазным, электродвигателя

...ГЗ 3.Недостатки данного устройства,примененного для нагрузочных испытаний электродвигателей, состоят в низкой надежности испытаний из-за отсутствия в устройстве функции защиты подвум факторам: от превышения токастатора предельно допустимого значения для заданной скорости вращенияэлектродвигателя с возможностью превышения этого значения в режиме пуска от перенапряжений для источникапеременного напряжения, подключенного к ротору электродвигателя во время включения электродвигателя до то го момента, когда он набрал обо и вышел на номинальный режим.Цель изобретения - повышение надежности.Указанная цель достигается тем, что в устройство для испытания трехФазного асинхронного электродвигателя с фазным ротором, содержащее датчик тока...

Номер патента: 1078527

Опубликовано: 07.03.1984

Авторы: Паршин, Поллер

МПК: H02H 7/08

Метки: асинхронного, защиты, несимметричных, режимов, роторе, ротором, трехфазного, фазным, электродвигателя

...цель достигаетсятем, что в устройство для защиты О 0трехфазных асинхронных электродвигателей с фазовым ротором от несимметричных режимов в роторе, содержащем резисторы в цепи ротора, блокзапоминания уровня напряжения Фаз 65 ротора, управляющий блок питания,блок сравнения, исполнительный орган и блок задаваемого уровня несимметрии, при этом блок запоминанияуровня напряжения фаэ ротора выполнен в виде трех цепочексостоящихиз последовательно соединенных диода,резистора и конденсатора, эти цепочкисоединенымежду собой в звезду, стороны которой подсоединены к резис,торам в цепи ротора электродвигателя,а нулевая точка - к нулевой точкезвезды резисторов цепи ротора,управляющий блок питания соединен с блоком запоминания уровня напряжения...

Номер патента: 1035568

Опубликовано: 15.08.1983

Авторы: Алексеев, Паршин, Поллер

МПК: G05B 23/02

Метки: реле, электромагнитных

...с вторыми клеммами для подключения обмоток контролируемых реле и с анодами соответ ствующих вторых диодов, соединенных катодами с базой первого транзистора, Коллектор которого соединен с базой второго транзистора, а Эмиттер через первый резистор - с катодом 65 первого диода, через третий резистор - с вторым выходом источника переменного напряжения, с анодом стабилитрона и с катодом третьего диода, соединенного анодом с первыми выводами конденсатора и исполнительного ор" гана и через четвертый резистор - с коллектором третьего транзистора,соединенного эмиттером с вторыми выводами конденсатора и исполнительного ор" гана, катод первого диода соединен через пятый резистор с эмиттером второ" го транзистора и с катодом стабилитрона, анод...

Номер патента: 1020294

Опубликовано: 30.05.1983

Авторы: Поллер, Рогаченко

МПК: B61L 25/06

Метки: информации, локомотив, передачи

...элемента И, другой вход которого связа с усилителем высокой частотьс, а выход - с одними из входов, взятых по числу кодовых частот триггеров, другие входьс которых связаны с соответствующими фильтрами, и инвертор, снабжено ограничителем и диодными оптронами, один из которых вклюцен между выходом усилителя высокой час. тоты, выполненного широкополосным, и дру 5 1 О 15 гим входом элемента И через фильтр высокой частоты, а другие - между выходом широкополосного усилителя низкой частоты и входами соответствующих фильтров, при этом первый вход элемента И соединен с выходом инвертора, а выход широкополосного усилителя высокой частоты связан с входом детектора через ограничитель,На чертеже показана функциональная схема устройства для случая...

Номер патента: 1012162

Опубликовано: 15.04.1983

Авторы: Малявин, Поллер

МПК: G01R 31/34

Метки: асинхронного, испытания, трехфазного, электродвигателя

...1 1 включен второй светодиод 12, составляющий вторую оптронную пару с фототранзистором 13, включенным между. блоком управления 7 и симистором 6. Последовательно в цепь другой фазы 14 электродвигателя 1 между кпеммой 3 источника питания и клеммой 15 электродвигателя 1 включен шунт 16 блока защиты 17. Парал лельно шунту 16 соединен второй выпрямительный мост 18. Во втьрую диагональ моста 18 включен диод 19 и конденсатор 20, . регулировочные сопротивления 21 и 22 и первый светодиод 10.5Устройство работает следующим образом.При подаче напряжения питающей сети на электродвигатель 1 в его обмотках возникают пусковые токи значительной величины. Пусковой ток, протекая через шунт 16 создает на нем падение напряжения, которое...

Номер патента: 1009864

Опубликовано: 07.04.1983

Авторы: Кадышев, Поллер, Рогаченко

МПК: B61L 1/16

Метки: передвижения, поезда, шахтного

...транспортных средств, содержащем установленные на контрольном пункте первый, второй итретий приемники, первый и второй излучатели, подключенные к выходам генератора, и оптически связанныес первым и вторым приемниками, авыход первого приемника подключенк входу элемента И, выход которого подключен к первому входутриггера, причем выход второгоприемника через усилитель подключен к другому входу триггера, налокомотиве установлен излучатель,а на последнем вагоне отражатель,причем локомотивный излучатель оптически связан с первым приемником,а. второй излучатель связан с третьим приемником через отражатель, установленный на последнем вагоне, причем выход генератора через усилитель подключен к выходу третьего приемника.На чертеже...

Номер патента: 998199

Опубликовано: 23.02.1983

Авторы: Кадышев, Поллер, Рогаченко

МПК: B61L 27/04

Метки: движением, поездов, шахтных

...2. Усиленный приемником 17 оптический сигнал преобразуется узкополосным фильтром 18 в электрический и подается на вход второго элемента И 19.При свободности блок-участка 3 на другом входе элемента И 19 появляется также единичный сигнал и триггер 11 перебрасывается в контрольное состояние.При наличии сигнала разрешения движения на шине РД (от диспетчерского пункта) первый элемент И 13 участка 2 срабатывает и включает оптический передатчик 15 и через элемент ИЛИ 14 включает блок 16 управления светофором на красный огонь.Оптический приемник 9 на локомотиве 6 вопринимает сигнал от передатчика 15 и в случае свободности блок-участка 2 узкополосный фильтр 10 формирует сигнал разрешения движения поезда. В противном случае формируется...

Номер патента: 926771

Опубликовано: 07.05.1982

Авторы: Болотов, Поллер, Шестопалов

МПК: H04B 1/10

Метки: выбора, линии, максимальным, сигналом

...а на выходе операционного усилителя 3 - "плюс". Светодиод 7 закрывается, а светодиод.6 открывается, егоизлучение воспринимается фотодиодом 11,в цепи которого возбуждается фототок,соэдаюший .напряжение на входе усилителя 13 фотосигнала. Выходным напряжением усилителя 13, поданным на управляю- у 5щий вывод ключа 14, линия наибольшегонапряжения коммутируется на отдельныйвыход ячейки 2. Если входное напряжение имеет отрицательный знак, то закрытым оказывается светодиод 6 и отскрытым светодиод 7, через которыйпроходит инвертированный входной сигнал ячейки 2, и аналогично первомуслучаю работает фотодиод 12, усилитель13 фотосигнала и ключ 14,За счет отрицательной обратной связиоперационных усилителей 3 и 4 (сопротивление резисторов 9 и 10...

Номер патента: 896713

Опубликовано: 07.01.1982

Авторы: Алексеев, Паршин, Поллер

МПК: H02H 7/08

Метки: асинхронных, защиты, несимметричных, режимов, роторе, ротором, трехфазных, фазным, электродвигателей

...51-53, и элемента 54 фиксации нарушения чередования фаз, и исполнительный орган 55.Устройство работает следующим образом.При равенстве напряжений все конденсаторы 8-10 заряжены через диоды 2-4 и резисторы 5-7 .до равных напряжений. Тиристоры 18 и 19, динисторы 20 и 21, конденсаторы 22, 23 и 56, диоды 30, 31 и 57, резисторы 25-27 образуют собой колебательное звено, период колебаний которого зависит также и от величин резисторов 5, 6, 7, 28 и 32, конденсаторов 42-44,стабилитронов 51-53 и фазных напряжений ротора для случая, когда амплитуда этих напряжений превышает напряжение источника 17. Диоды 11-16 и 31 предназначены для разделения фазных напряжений ротора двигателя между собой и источником 17 напряжения. За счет подбора...

Номер патента: 893660

Опубликовано: 30.12.1981

Авторы: Кадышев, Поллер

МПК: B61L 25/04

Метки: информации, передачи, средства, транспортного

...ОвклЮчены элементы фиксации принимаемого сигнала, выполненные на триггерах 31-34, а в микрофонном канале навыходе сумматора 26 включены демодулятор 35 и усилитель 36 низкой частототы. На выходе кодового канала вы.полнены индикаторы 37-40, а на выходемикрофонного канала - громкоговоритель 41.Устройство работает следующим26образом.Речевая информация через микрофонный преобразователь 4 поступает навход модулятора 3, куда подводитсявысокочастотный сигнал от генератора2 несущей частоты, Модулированныйсигнал, усиленный усилителем 5 высокой частоты, через замкнутые ключикодового переключателя б поступаетна соответствующие инфракрасные излучатели 8-11 передающей антенньц 7 Положение ключей формируют кодовуюинформацию. С помощью четырех...

Номер патента: 888262

Опубликовано: 07.12.1981

Авторы: Малявин, Паршин, Поллер

МПК: H02H 7/08

Метки: защиты, нарушения, размыкания, реверса, симметрии, трехфазной, фаз, фазы, чередования, электроустановки

...3-4 закрыты, конденсатор 21 начинает заряжать ся через резистор 7, конденсатор 22 через резистор 8. Через заданное время,соответствующее углу, меньшему 60оэлектрических градусов, конденсатор 21заряжается до напряжения, при которомпроисходит пробой стабилитрона 25, после чего транзистор 20 открывается и5 ВО В 5 20 25 50 5 во5 55 тельный орган 26,Использование новых элементов - оптронных пар светодиод - фототранзистор выгодно отличает предлагаемое устройстчерез него происходит разряд конденсатора 22. Конденсатор 21 продолжает заряжаться до момента, когда начинает проводить ток светодиод 1, включенный меж ду фазами А и В, после чего через открывшийся фототранэистор 3 конденсатор 21 разряжается. С открытием фототранзистора 4...

Номер патента: 826492

Опубликовано: 30.04.1981

Авторы: Малявин, Паршин, Поллер

МПК: H02H 7/10

Метки: 826492

...генератора 16 через .схему 17 запуска и соответствующие форми.8264924и током заряда ранее разряженного конденса.тора 12 через транзистор 21 и формирователь 18 будет дана команда на открытие.следующего тиристора 1 - 6.5 3рователи 18 импульсов. С открытием тиристоров 1 и 2 прекращается протекание токачерез шунтирующие их светодиоды 7 оптронных пар, фототранзисторы 10 этих пар закрываются и конденсаторы 12, подключенные к их эмиггерам разряжаются через диоды 19, транзисторный ключ 11, резисторы 14 и 15. По окончании такта работы задающий генератор 16 дает команду на включение блока 20 подачи обратного напряжения и на закрытие транзисторного ключа 11, С наступлением следующего такта работы отключается блок 20, подается сигнал на...

Номер патента: 703881

Опубликовано: 15.12.1979

Авторы: Дягтеренко, Лащенов, Малявин, Поллер, Ченцов

МПК: H02H 7/00

Метки: вентилей, защиты, полупроводниковых, последовательно, соединенных

...одного из вентилей уменьшаются напряжения напервичной и вторичной обмотках соответствующего трансформатора. К его обмотке 3 текут уравнительные токи, направленные встречно ее напряжению, в резуль/тате чего увеличивается противоэдс первичной обмотки рассматриваемого трансформатора и уменьшается противоэдс первичных обмоток остальных трансформаторов, т. е. происходит выравнивание напряжений на последовательно включенных вентилях.При изменении тока утечки нескольких вентилей уравнительный ток вызывает падение напряжения на резисторе 4, включенном последовательно с той вторичной обмоткой, встречно напряжению которой он направлен, транзистор 5 открывается и наблюдается свечение светодиода 6, а также заряжается конденсатор 7 по цепи:...

Номер патента: 563741

Опубликовано: 30.06.1977

Авторы: Мархасин, Поллер

МПК: H04M 11/06

Метки: дискретной, информации, одновременной, передачи, речевой

...стационарной радиостанции сигналыс выходов блоков 1 и 2 поступают на входыблока 3 полосовых фильтров. В блоке 3 отведенный диапазон частот 300 - 3400 Гц разбивается на два поддиапазона, например, дляречевых сигналов 300 - 2400 Гц, для цифровых2600 - 3400 Гц,С выхода блока 3 сигнал поступает на входпередатчика 4 и передается на несущей частоте .Переданный сигнал принимается приемником 7 подвижной радиостанции, с выхода приемника сигнал разделяется блоком 8 полосовых фильтров на два поддиапазона, и с выхода блока полосовых фильтров сигналы поступают в блок 9 дискретной информации и вблок 10 речевой информации.Через блоки дискретной ниформации передаются сигналы цикловой синхронизации, которые осуществляют разделение во времениподвижных...

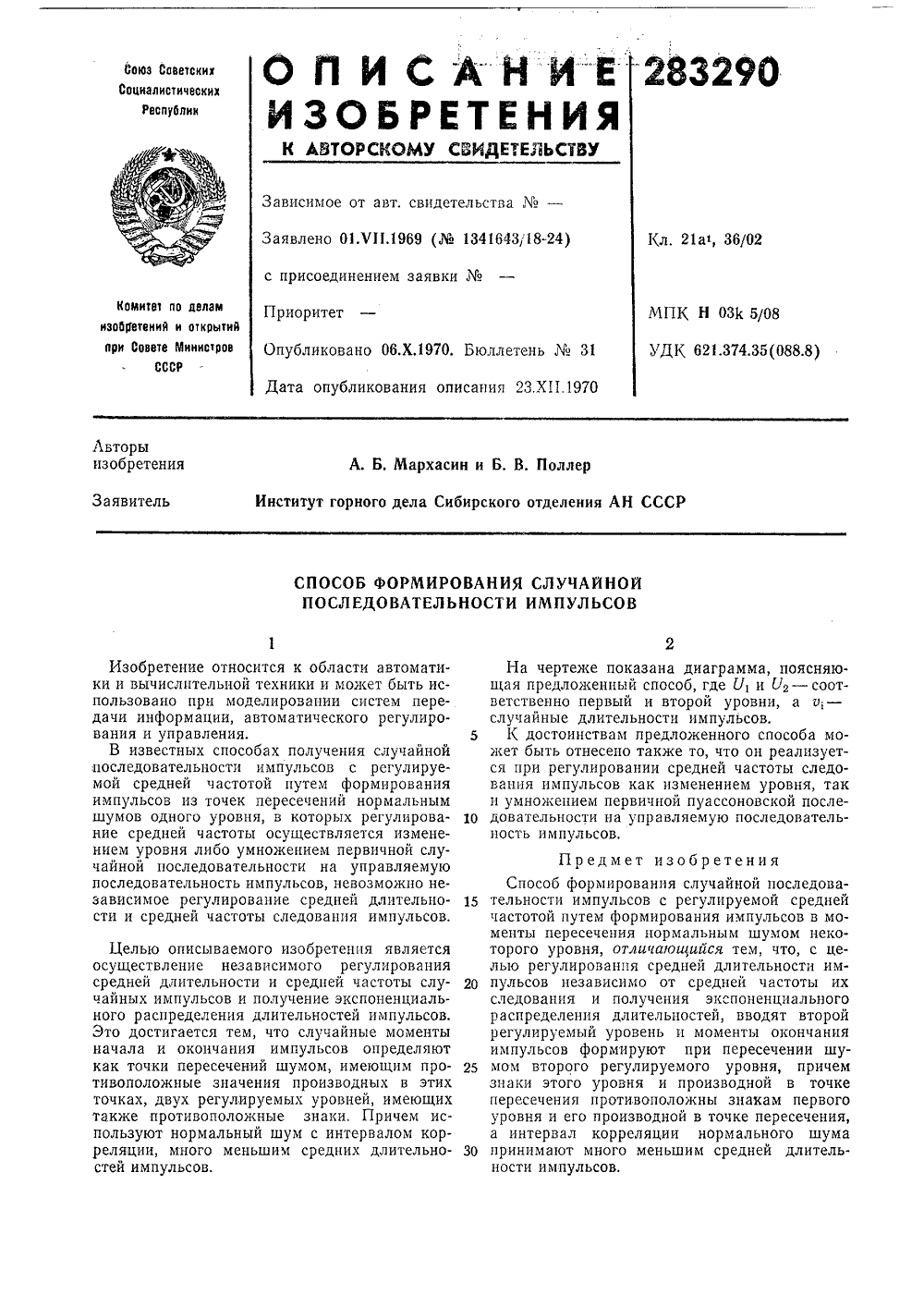

Номер патента: 283290

Опубликовано: 01.01.1970

Авторы: Мархасин, Поллер

МПК: H03K 5/04

Метки: импульсов, последовательности, случайной, формирования

...импульсов. Целью описываемого изобретения является осуществление независимого регулирования средней длительности и средней частоты слу чайных импульсов и получение экспоненциального распределения длительностей импульсов. Это достигается тем, что случайные моменты начала и окончания импульсов определяют как точки пересечений шумом, имеющим про тивоположные значения производных в этих точках, двух регулируемых уровней, имеющих также противоположные знаки. Причем используют нормальный шум с интервалом корреляции, много меньшим средних длительно стей импульсов. На чертеже показана диаграмма, поясняющая предложенный способ, где У, и У 2 - соответственно первый и второй уровни, а о; - случайные длительности импульсов.К достоинствам...

Номер патента: 11222

Опубликовано: 30.09.1929

Автор: Поллер

МПК: B26D 3/02

Метки: лент, разрезания

...7, соединенного шарнирной цепью с таким же колесом , закрепленным на упомянутой оси 4. Между барабанами каждой пары имеется зазор, который: может быть изсентября 1929 года, Действие патентт от 30 сентября 1929 года. менен в зависимости от толщины и материала разрезываемой ленты посредством накладывания на тело деревянных барабанов фланелевых или рифленых металлических обкладок. С внутренней стороны к чугунному корпусу 0 прикреплена коробка 9, заключающая в себе два отжимаемых кверху спиральными пружинами 10 и 10 штока 11, 11, снабженных на нижнем своем конце плоскими ножами, соответственно 12 и 12. Посредством навинченных на верхние концы штоков гаек 13, и 13 регулируется давление пружин.Для установки ножей нод любым углом друг...
