G01L 19/08 — индикаторные и регистрирующие устройства, например для дистанционной индикации
Реле давления
Номер патента: 1054691
Опубликовано: 15.11.1983
Автор: Жаринов
МПК: G01L 19/08
...центром, который делиткорпус 2 на полости Й и 1 тягу3 пружинный элемент 1 в виде плоской пружины, ножевые опоры 5 гайку3, контактную пару 7 в виде микровыключателя, соленоидную катушку 8с плунжером 9, диод 10, капилляр 11.Реле давления работает следующимобразом.Контакты контактной пары 7 разомкнуты, если мембрана 1 находится вравновесии, т,е, если давление в полости 4 ( равное сумме статического и динамического давлений 1 уравновешивается статическим давлением в полости В и силой упругости пружины 1 ( регулируется гайкой 6 1. Реле давления срабатывает при возрастании дийамического ,давления и при кратковременном резком возрастании статического давления.При возрастании динамического дав" ления, подаваемого в полость Я,мембрана 1...
Гидростатический датчик
Номер патента: 1065704
Опубликовано: 07.01.1984
Авторы: Алексеев, Воробьев, Ксенофонтов, Моисеев
МПК: G01L 19/08
Метки: гидростатический, датчик
...клапаном, а поршеньвыполнен со сквозным отверстием,которое сообщено с полостью штока,при этом клапан размещен в полостиштока с воэможностью перекрытия отверстия поршни. На чертеже изображена конструктивная схема предлагаемого гидро- статического датчика.Гидростатический датчик состоит из корпуса 1, поршня 2, штока 3 поршня. Поршень 2 уплотнен резиновыми кольцами 4, а шток поршня 3 с резиновыми кольцами 5, Корпус 1 закрывается крышкой б, уплотненной резиновым кольцом 7. В полый шток поршня 3 ввернут на резьбе перепускной клапан 8. На шток поршня 3 надевается шайба 9, положение .которой определяется положением гайки 10, наворачиваемой на шток 3 поршня.Шайба 9 прижимается к гайке 10 пружиной 11, которая другим концом упирается в крышку б....
Индикатор давления
Номер патента: 1125486
Опубликовано: 23.11.1984
Авторы: Погорелов, Самохвалов, Сасов
МПК: G01L 19/08
...предлагаемый индикатор давления, общий вид. ЗоИндикатор состоит из, плунжернойпары, включающей цилиндр 1 и плунжер 2, упругого элемента 3, преимущественно выполненного в видепружины, указателя 4 текущего давления и указателя 5 максимальногодавления. Указатели 4 и 5 выполненыв виде стаканов. Указатель 5 максимального давления размещен внутриуказателя 4 текущего давления и40выполнен с радиальными отверстиями6, в которые пропущены концы упругой тормозной скобы , расположенной внутри указателя. Концы скобы7 пропущены также через продольные 45пазы 8, выполненные в указателетекущего давления, и контактируютсяс корпусом, обеспечивая необходимое тормозное усилие. Плунжер 2выполнен с глухим осевым каналом 9,48 бв стенках которого имеются...
Датчик давления
Номер патента: 1139988
Опубликовано: 15.02.1985
Авторы: Лавникович, Теленченко, Эпов
МПК: G01L 19/08
...материала. На боковой поверхности стакана 2 нанесены риски 3 шкалы измерений. Стакан 2 от самоотвинчивания предохраняет контргайки 4,а колпачек 5 со смотровыми прорезями6 предохраняет стакан от механических повреждений. Уплотнительное кольцо 7 герметизирует внутреннюю полостьстакана 2, Иежду торцом цилиндрического пояска корпуса 1 и стакана 2 размещены регулировочные прокладки 8.В нижней части корпуса между штуцером 9 и торцом корпуса 1 размещенауплотнительная диафрагма 10, взаимодействующая с основанием толкателя 11.Силовая пружина 12 расположена междутолкателем 11 и упорной шайбой 13.Поршневая группа состоит из поршня14 большего диаметра, поршня 15 меньшего диаметра, связанных. между собойпружиной 16, которая размещена наштоке...
Оптический измеритель давления
Номер патента: 1185135
Опубликовано: 15.10.1985
МПК: G01L 19/08
Метки: давления, измеритель, оптический
...через конденсатор 19, отражатель 20, попадает на диафрагмы 21 и22, где разбивается на два луча: издиафрагмы 21 - луч А, а иэ диафрагмы22 - луч В. Луч А из диафрагмы 21 попадает на основное зеркало 7 и, отразившись от него, попадает на основную шкалу 3, где образует световойуказатель 16. Плоский луч В из диафрагмы 22 попадает на зеркальные поверхности призм 11, разбивается наряд лучей В;, где д=1,2И (И -число призм 11), которые отражаясьпод разными углами (за сет разворота зеркальных поверхностей 13) отзеркальных поверхностей 13 попадаютна дополнительное зеркало 14, отражаются от него обратно к зеркальнымповерхностям 13 и т.д. до тех пор,пока при последнем. отражении отзеркальной поверхности 13 один излучей В не попадает на...
Реле давления
Номер патента: 1190218
Опубликовано: 07.11.1985
Авторы: Буханец, Глумов, Жаринов
МПК: G01L 19/08, G01L 19/12
...содержит чувствителькый элемент 1 в виде мембраны с жестким центром, который делит корпус 2 на полости А и Б, тягу 3, пружинчый элемент 4, гайк, 5, контактную пару б в виде микропереключателя, соленоидную катушку 7 с плунжерсм 8, пневмопереключатель 9 с электрическим приводом 10, пневмосопротивление 11, у 5 обмотку 12 реле блока задержки, контакты 13 реле блока зацержки, частотомер 1 ц, ;."эмерительный резистор 15,ограничительный резистор 16, выключатель 17, источники низкого Р, и высокого Р давлений.Предлагаемое реле давления работает следующим образом,К полости А реле подключают источник с давлением Р, а к полости Б подключают источник с давлением Р. Для определенности принимают, чтоРРПневмопереключатель 9 в исходном...
Самопишущий манометр
Номер патента: 1262316
Опубликовано: 07.10.1986
Авторы: Долгов, Кухарь, Савицкий, Самохвалов
МПК: G01L 19/08
Метки: манометр, самопишущий
...и. сжимая пружину 20, перемещает вверх подвижную часть 17 датчика 3 давления на величину, пропорциональную давлению рабочей жидкости в гидроприводе. Переме" щение вверх подвижной части 17 нередается на пишущее устройство 5. В это же время на устройстве 7 синхронизации.пуска освобождается соответствующее плечо двуплечего рычага 14 и он под действием пружины 16 приподнимается вверх (поворачиваясь в шарнире на подпружиненном плече рычага 13). При этом противоположное плечо рычага 13 опускается вниз и выходит нз контакта с лентопротяжным барабаном 1, чем освобождает его, растормаживая (пуская) часовой механизм 2 (заведенный при зарядке мано- . метра), а он начинает вращать лентопротяжный барабан 1, передвигая диаграммную ленту 9....
Индикатор давления
Номер патента: 1286916
Опубликовано: 30.01.1987
Автор: Позняков
МПК: G01L 19/08
...поворотного кольца 12 выполнены волнообразные углубления 15.Индикатор давления работает следующим образом. 35При отсутствии давления во входном канале 4 между экраном 2 и эластичной мембраной 5 находится непрозрачная жидкость 6 и мембрана 5 через прозрачный экран 2 не просматри вается, С появлением давления во входном канале 4 эластичная мембрана 5 перемещается до контакта центральной части с экраном 2, вытесняя непрозрачную жидкость б в боковые 45 окна 7, При этом поворотное кольцо 12 должно быть установлено так, чтобы нажимные пластины 9 находились на максимальном удалении от гибкой оболочки 8, По мере возрастания дав ления пятно контакта мембраны 5 с основанием экрана 2 увеличивается, Концентрические кольца, нанесенные на мембране 5...
Сигнализатор давления
Номер патента: 1303864
Опубликовано: 15.04.1987
Авторы: Барабанов, Морковин, Осинский
МПК: G01L 19/08
Метки: давления, сигнализатор
...а затем камеру с подключенным к ней объемом испытываемого изделия отключают от источника сжатого воздуха, При понижении давления, т,е.при появлении утечки, в камере, например Б, связанной с испытываемым изделием, упругий чувствительный элемент 2 прогибается в центральной части, имеющей выемку 3, в сторону меньшего давления. При этом преобразователь 4 деформации в электрический сигнал выдает соответствующую информацию на регистрирующее устройство 14, т,е. регистрируется появление утечек и их величина. В случае резкого перепада давлений, например, в начале заполнения камер при подготовке их к работе или при неожиданной3 13038 разгерметизации какого-либо канала, связанного с одной из камер сигнализатора давления, может произойти...
Датчик давления
Номер патента: 1312418
Опубликовано: 23.05.1987
Авторы: Дорошенко, Левченко, Линчевский, Прохоров, Резников
МПК: B60G 17/02, G01L 19/08
...давление воздуха,На ходе резервуара 4 с дополнительной полостью 5 вниз (ход отбоя) дроссельные отверстия Я перекрываются клапаном 9, воздух из полости 5 в полость 3 перетекает только через калиброванное отверс вне 7, давление воздуа в полости 3 улецьшяется, прц этом регулируемый кяпяц 28 закрыт.Датчик обеспечивает подачу сигнала сигнальной системой гри зальыкянии контактов 19 и 20 в том случае, когда В результатс чрезмерного возряс - тания амплитуд вертикальных колебаний неподрессорецць;х масс избыточное На ходе резервуара 4 с дополнительной полостью 5 вниз (ход отбоя) дроссельные отверстия 8 перекрываются клапаном 9, и воздух из дополнительной полости 5 возвращается в основцую полость 3 только через калиброванное отверстие 7, а...
Устройство для регистрации максимального давления
Номер патента: 1323878
Опубликовано: 15.07.1987
Авторы: Захаров, Перельман, Радовицкий
МПК: G01L 19/08, G01L 7/02
Метки: давления, максимального, регистрации
...позволяющего получить отпечаток достаточно большого диаметра (не менее 10 мм) . Сверху прокладка 5 покрыта фольгой 6 для формирования контрастного отпечатка. Высота гильзы 4 определяется из условия примыкания наконечника конического пуансона 7 к фольге 6 при нахождении устройства в рабочем положении. Величина угла при вершине конуса пуансона 7 принимается равной 90 - 120, что обеспечивает оптимальное соотношение между диаметром отпечатка и вертикальным перемещением пуансона 7, равное 2 - 3,5.Пуансон 7 жестко скреплен с металлической диафрагмой 8, выполненной из антикоррозионного сплава на основе бронзы или латуни, Для обеспечения плавности обтекания жидкостью или газом гофры 9 диафрагмы в процессе измерения заполнены эластичным...
Индикатор давления
Номер патента: 1323882
Опубликовано: 15.07.1987
Автор: Ойфа
МПК: G01L 19/08
...отсутствии давления, общий вид; на фиг. 2 - то же, при наличии давления; на фиг. 3 - конструктивный вариант исполнения индикатора.Устройство включает корпус 1, поршень 2, пружину 3, шток 4, коническое зеркало 5, прозрачный колпачок 6, крепежное кольцо крышки 7 уплотнения 8, внутренняя поверхность корпуса имеет кольцевую окраску разного цвета, например оранжевую и зеленую,Индикатор работает следующим образом.При отсутствии давления или при малом значении давления через прозрачный колпачок 6 виден в центре круг зеленого цвета, имеющий по периферии кольцо оранжевого цвета.При подаче давления поршень 2 движется, преодолевая силу пружины 3, одновременно перемещается шток 4 с коническим зеркалом 5 по направлению к прозрачному колпачку 6,...
Индикатор давления
Номер патента: 1392406
Опубликовано: 30.04.1988
Авторы: Долгов, Погорелов, Самохвалов, Сасов
МПК: G01L 19/08
...давления на величину, соответствующую давлению предварительного распора.Если гидростойка крепи герметична,то давление в ней в течение всегорабочего цикла, т.е. от момента выполнения распора до разгрузки гидростойки, возрастает (или в крайнемслучае остается неизменным), и указатели 4 и 7 продолжают совместно вы Одвигаться. Если стойка окажется негерметичной и давление падает, тоуказатель 4 перемещается вниз, а указатель максимального давления, удерживаемый тормозным усилием упругойскобы 10, остается неподвижным, имежду торцами указателей 4 и 7 давления образуется ступенька. Наличиеступеньки указывает на негерметичность стойки.По мере снижения давления ступень Ока увеличивается до тех пор, покаштифт 8 не упрется в торцовую...
Глубинный манометр
Номер патента: 1408266
Опубликовано: 07.07.1988
МПК: G01L 19/08
...перекрывает"уравнительный канал 25. Этому способствует наличие двух эла- стичных уплотнительных колец 30, расположенных с двух сторон и охватывающих участок канала 25, соединяющий часть 31 канала 25 с полостью разделителя 23Манометр работает следующим образом.В процессе спуска прибора в сква жину одновременно с глубиной растет наружное давление, которое благодаря поступлению наружной среды через отверстия в корпусе воздействует на разделитсль 23. От разделителя 2 давление передается упруго му чувствительному элементу давления (трубчатой пружине 1), который раскручивается на пропорциональный давлению угол, перемещая втулку 22 и размещенные на ней перо 3 и регули руемый ограничитель 16 хода. Последний перемещает вдоль поперечной прорези 14...
Глубинный манометр
Номер патента: 1408267
Опубликовано: 07.07.1988
Авторы: Диченко, Ироденко, Челенков
МПК: G01L 19/08
...вала 8 часового привода 7 применена моментная муфта 30 (т.е. муфта, передающая вращение до превышения имеющимся на ней нагрузочным моментом определенной величины), момент срабатывания которой превышает вращающийся момент на выводном валу 8 часового привода 7.Муфта может иметь различные конструкции. В данном случае применяют муфту, выполненную в виде плоской ленточной пружины 23, имеющей вид 40 трехгранной призмы, углы которой закреплены в боковых углублениях гнезда корпусной трубы 17. Пружина 23 поджата от выпадения с торца шайбой 24, круглое центральное от верстие и которой используется для центровки соединительной втулки 18. Плоские грани пружины контактируют своими средними частями с лысками иа боковой поверхности соединительной...
Самопишущий манометр
Номер патента: 1420405
Опубликовано: 30.08.1988
Авторы: Долгов, Погорелов, Самохвалов, Сасов
МПК: G01L 19/08
Метки: манометр, самопишущий
...19, жестко закрепленным на лентопротяжном барабане с ча- ф совым приводом..Прибор работает следующим образом,Под действием рабочей жидкости при увеличении давления цилиндр 9 перемещается вверх, сжимая пружину 11 45 (фиг. 3) . Вместе с цилиндром перемещается упор 13, а пишущее перо производит запись на бумажной ленте. При этом подпружиненный шток 15 механизма поворота 4 (фиг. 1) перемещаетО ся в крайнее правое положение, В конце цикла, кода давление в системе падает до нуля, цилиндр 9 перемещается вниз и в конце хода наклонной поверхностью 14 упора 13 воздействует 55 на подпружиненный шток механизма поворота, перемещая его в крайнее левое положение, а собачка 18, взаимо 05 2действуя с зубчатым венцом 19, осуществляет поворот...
Устройство для исследования гемодинамики полых органов
Номер патента: 1426538
Опубликовано: 30.09.1988
МПК: A61B 5/05, G01L 19/08
Метки: гемодинамики, исследования, органов, полых
...фиксирующая 12 и направляющая 13 стойки. На фиксирующей стойке 12 шарнирно прикреплена верхняя бранша 14, которая проходит через прорезь в направляющей стойке 13, снабженной резьбой и прижимной гайкой 15. На конце 16 верхней бранши 14 шарнирно прикреплена круглая прозрачная пластина 17, которая противолежит камере 1 давпения,Устройство работает следующим образом.Например, для исследования гемодинакими желудка производят верхнесрединную лапаротомию и делают окно в большом сальнике. Через окно вводят устройство таким образом, чтобы желудок разместился между камерой 1 давления и противолежащей прозрачной пластиной 7, включают источники света (не изображены), расположенные в коаксиальных полых цилиндрах 2 - 4.Для фиксации желудка в...
Манометр
Номер патента: 1432356
Опубликовано: 23.10.1988
Авторы: Долгов, Погорелов, Самохвалов, Сасов
МПК: G01L 19/08
Метки: манометр
...осей 11 направляющих 12 с пружинами 13, цапф 14, которые смонтированы на барабане 7, и храпового колеса 15, установленного в барабане 9. Храповое колесо 15 выполнено с симметричными зубьями.Кроме того, пружина 16 прижимает барабан 9 к втулке 17, Между барабаном 7 и осью 6 имеется спиральная пружина 18.Тросик 8 одним концом закреплен в барабане 7, а другим - в кольце 19 обходимо записывать давление в функции перемещения при движении тольков одну сторону. Когда необходимопроизводить запись при движении в обратную сторону, собачку надо повернуть вокруг оси 11. Дг;я протяжки ленты (заиси) при прямом и обратномходе необходимо собачки 10 повернутьнавстречу друг другу, жестко соединив тем самым барабаны 7 и 9 междусобой. При этом зарядная...
Глубинный манометр
Номер патента: 1469369
Опубликовано: 30.03.1989
Автор: Диченко
МПК: G01L 19/08
...корпусной трубы 17.Отличительной особенностью конструкции прибора является то, что он снабжен упором 25 (см. фиг. 2) для проведения базовой линии. Упор 25 установлен на направляющем стакане 10 с воэможностью круговой подрегулировки (т.е. кругового перемещения вокруг стакана 10 и закрепления в любом выбранном положении). К нему поджат при помощи фиксатора 13 за счеткруговой подзпподки пружины 11 ограничитель 16 хода. Причем последний поджат с предварительной закруткой рабочего конца трубчатой пружины 1 в5 направлении, противоположном ее рабочему перемещению. Т.е. при свободном (не нагруженном давлении) состоянии рабочего конца трубчатой пружины 1 между ограничителем хода 16 и упором 25 имеется зазор, который при нажатии фиксаторам...
Индикатор давления
Номер патента: 1500891
Опубликовано: 15.08.1989
МПК: G01L 19/08, G01L 7/08
...Начало канала 4расположено в центральной части экра-.на. Канал может быть выполнен в видекапилляра с сечением: круглым, треугольным, прямоугольным и т.д.(фиг.З). Форма витков спирали можетбыть также различна: круглая, треугольная, прямоугольная (фиг.4).Начало канала 4 соединено отверсти- З 0ем 5 с полостью 6, образованной мембраной 7 и экраном 2 и заполненнойцветной жидкостью 8 Другой конец ка-.нала соединен с дополнительной полостью 9. заполненной газом. Расстояние между витками 10 спирального канала 3 должно быть не большеширины поперечного его сечения 11,На одной стороне экрана, обращеннойк корпусу, нанесено непрозрачное 40покрытие 12, а на другой выполнена шкала 13 в виде концентри"ческих окружностей 14. Форма фигуршкалы может быть...
Пневматический индикатор
Номер патента: 1509654
Опубликовано: 23.09.1989
Автор: Черняк
МПК: G01L 19/08
Метки: индикатор, пневматический
...их силовое взаимодействие, так как они экранированы пластиной из магнитно-мягкого материала 11 и удалены друг от друга. Окрашенные полосы подвижного экрана 4 совпадают с прорезями 6 элемента. При подаче входного сигнала (фиг. 1) через входной канал 3 под действием давления воздуха поршень 2 перемещается в крайнее верхнее положение до упора, вместе с ним перемещается подвижный экран 4 с магнитом 8, В крайнем положении магнит 8 касается пластины из магнитно-мягкого материала 11 и за счет сил взаимного притяжения удерживает экран 4 в данном положении при снятии входного сигнала, т.е. входной сигнал запоминается, при этом окрашенные полосы подвижного экрана 4 совпадают с прорезями 6 элемента и наблюдатель видит яркую фигуру. В...
Индикатор давления
Номер патента: 1534345
Опубликовано: 07.01.1990
Авторы: Беловолов, Дмитриев, Ересько
МПК: G01L 19/08
...части поршня4 выполнен индикаторный знак 10 в ви., 30це круга, окрашенного в цвет отличный от цвета поршня, а на внешнец поверхности линзы выполнена шкала 11для эаиера диаметра изображения индикаторного знака 10, к.оторый может 35быть выполнен фосфоресцируюггейкраской.Индикатор давления работает следу"гкгщм образом,14011 ри отсутствии давления поршень 4 под действием цилиндрической пружины 9 отжат в крайнее гэижгэее положение., Гри этои па внешней гнэверхности,пинэы 6 видно иэображение индикаторного эна,1 с ка 10 на фоне окрашенногс поршня 4, Прц ггодводе рабочей среды через отгэерстие 2 поршень 4 перемещается по цап 1 эяжению к линзе, деформируя пружину 9. 1 рц этом меняется фокусное рас тояние иежду линзой 6 и порп:нем 4,сс .0 гв...
Устройство для диагностирования пневматического тормозного привода автомобиля
Номер патента: 1594030
Опубликовано: 23.09.1990
Авторы: Агафонов, Изотов, Шишкин
МПК: B60T 17/22, G01L 19/08
Метки: автомобиля, диагностирования, пневматического, привода, тормозного
...Давление в пневмоприводе увеличивается, Выходной сигнал с датчика 1 через коммутатор 2 поступает на усилитель 5. С выхода последнего выходной сигнал подается на первый вход компаратора 8, на второй вход которого поступает ступенчатый, линейно изменяющийся сигнал с выхода ЦАП 7 (117).Если на входе компаратора 8 1.1 ь)1.17, то на его выходе формируется сигнал логической 1, поступающий на второй вход первого логического элемента И 9, третий вход которого соединен с первым выходом генератора 10. В результате на счетный вход счетчика 6 поступают тактовые импульсы с частотой 1 ь при этом содержимое счетчика 6 последовательно увеличивается. Двоичный код с выхода счетчика 6 преобразуется ЦАП 7 в эквивалентное значение напряжения 1.17, которое...
Глубинный манометр
Номер патента: 1649324
Опубликовано: 15.05.1991
Автор: Никифоров
МПК: E21B 47/06, G01L 19/08
...выступы. Соосно цанговой втулке расположена цилиндрическая кнопка 22 со сквозным ступенчатым отверстием, контактирующим своим меньшим 23 (или большим 24) внутренним диаметром с наружным выступом цанги. Кнопка 22 имеет воз 5 1 О 15 20 25 30 35 40 45 50 55 можность перемещения вдоль оси (на фиг. 2 показано положение кнопки при заостренном механизме). Внутри цанговой втулки 19 расположен подвижный стержень 25 с уступами 26 и 27 на конце. Одним из уступов стержень упирается во внутренний кольцевой выступ цанговой втулки, а противоположным концом - в рычаг останова, поджимаемый пружиной. Свободный конец рычага останова снабжен волоском, находящимся в контакте с рифленой поверхностью обода балансного колеса. При этом рычаг, пружина и...

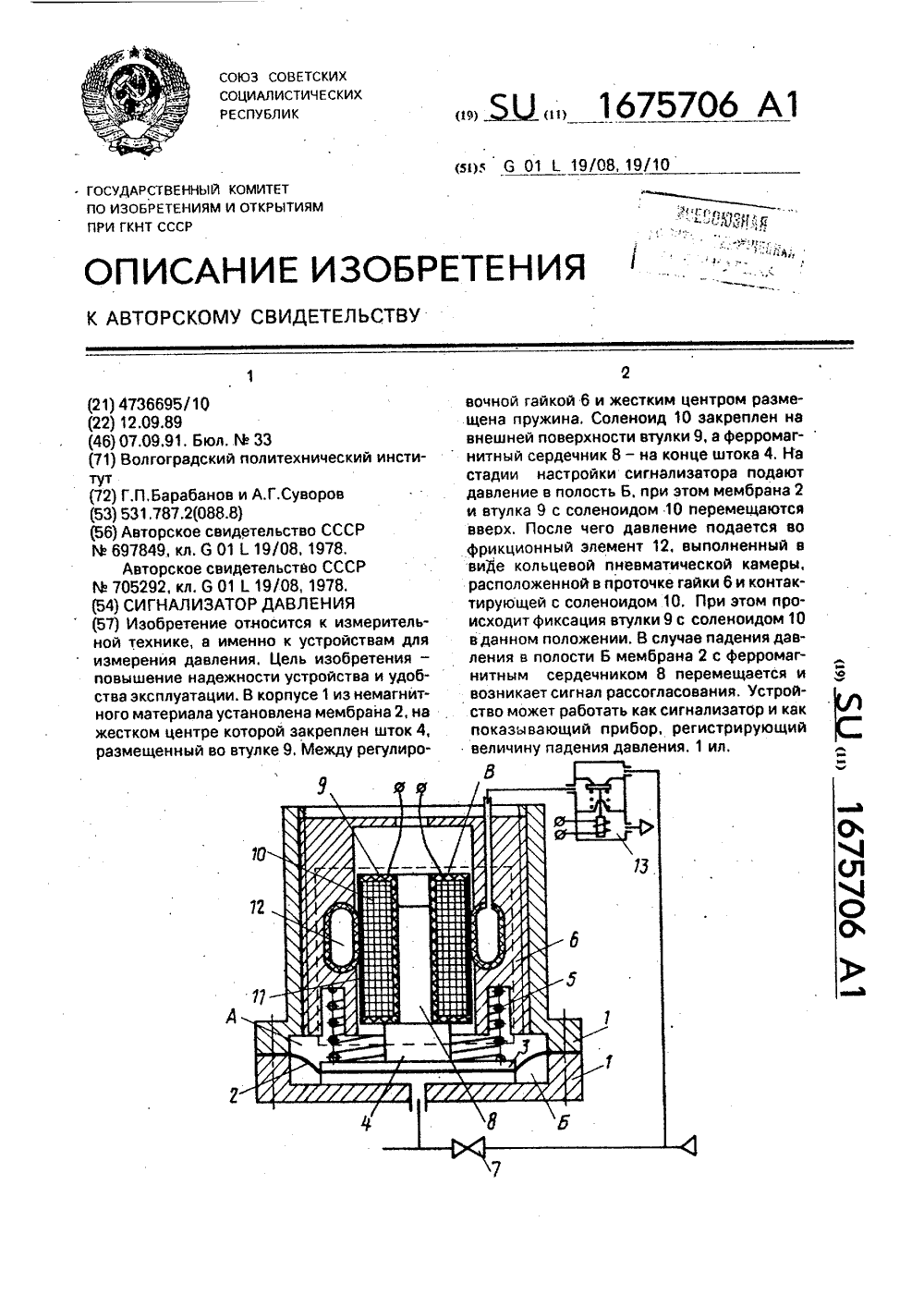

Сигнализатор давления
Номер патента: 1675706
Опубликовано: 07.09.1991
МПК: G01L 19/08, G01L 19/10
Метки: давления, сигнализатор
...функцию ферромагнитного кожуха, что повышает чувствительность индуктивного датчика В. Втулка 9 с соленоидом 10 имеет фрикционную связь с корпусом 1.посредством элемента фрикционной связи, выполненного в виде кольцевой пневматической камеры 12, расположенной в расточке нажимной гайки б. Пневматическая камера 12 имеет возможность фрикционного взаимодействия с наружной поверхнотью 1 соленоида 10 и соединена с источником сжатого воздуха через нормально закрытый вход распределительного устоойства 1,3, что обеспечивает соединение пневматической камеры 12 с атмосферой в начале испытания.Сигнализатор давления работает следующим образом.При контроле герметичности подмембранную полость Б сигнализатора давления и объем испытуемого объекта...
Устройство для контроля наличия деталей в вакуумном присосе
Номер патента: 1693407
Опубликовано: 23.11.1991
Авторы: Бегляков, Соков, Усанов
МПК: B65H 5/08, G01L 19/08
Метки: вакуумном, наличия, присосе
...10, установленного на штоке 11 мембраны 6 для перекрытия светового потока оптоэлектронной пары 12. Измерительная камера сообщена с атмосферой, На корпусе 5 установлен усилитель 13 оптоэлектронной пары 12. Индикатор 1 подключается к системе управления разьемом 14. При этом внутренние диаметры входного 7 и выходного 8 каналов связаны соотношениембвхбвых,где бвх - диаметр входного канала; бвых - диаметр выходного канала,Устройство работает следующим образом.При наличии детали в вакуумном присосе давление в приемной камере падает и мембрана 6 прогибаетсч за счет разности давлений; атмосферного и давления в приемной камере. При этом шток 11, связанный с мембраной 6, перекрывает поток инфракрасного излучения между светодиодом и фотодиодом...
Индикатор давления
Номер патента: 1739229
Опубликовано: 07.06.1992
Автор: Ересько
МПК: G01L 19/08
...положительного давления, но также и отрицательного, а наличие дополнительного индикаторного знака, несимметричного по форме вдоль направления шкалы, позволяет избежать погрешностей в определении знака измеряемого давления,На фиг.1 представлен предлагаемый индикатор давления, общий вид; на фиг.2 - то же, вид сверху,Индикатор давления содержит корпус 1 с отверстием 2 для подвода рабочей среды, линзу 3, поршень 4, установленный во внутренней полости корпуса 5, цилиндрическую пружину 6, размещенную между поршнем 4 и линзой 3, на поверхности которой выполнена шкала 7. На поверхности поршня, обращенной к линзе, в центральной части выполнен индикаторный знак 8, окрашен 5 10 15 20 25 30 35 40 45 50 55 ный в цвет, отличный от цвета поршня...
Пневматический индикатор
Номер патента: 1756782
Опубликовано: 23.08.1992
Автор: Поликарпов
МПК: G01L 19/08
Метки: индикатор, пневматический
...поршня выполнено коническое углубление вершинакоторого расположена на уровне большогоосновация усеченного конуса, при этом угол при вершине конического углубления равен углу между образующими усеченного конуса и конического углубления и не меньше двойной величины угла полного внутреннего отражения для материала линзы, причем по линии пересечения конических поверхностей выполнена кольцевая канавка, а окрашенный индицирующий элемент выполнен в виде цилиндрической втулкивйступа на торце поршня, размеры которой соответствуют размерам кольцевой канавки. На чертеже представлен индикатор, разрез.Пневматический индикатор содержит цилиндрический корпус 1 со штуцером 2 и на приливе 3 штуцером 4, поршень 5 с окрашенным индицирующим элементом...
Компрессиметр
Номер патента: 1810767
Опубликовано: 23.04.1993
Авторы: Алексеев, Карчинский, Коломысов
МПК: G01L 19/08, G01L 7/16
Метки: компрессиметр
...На боковой поверхности:корпуса 1 нанесена шкала 18 в килограммовой градации в области действия и перемещения стрелок или шарика. Компрессиметр эксплуатируется следующим образом,В рабочем, готовом к испытанию, состоянии поршень 3 при помощи шайб 4 и болта 5 подгоняется по плотности посадки подпросвет цилиндра корпуса 1.Гайка 2 должна быть плотно ввинчена. Компрессиметр подсоединяют к двигателю, для чего: в первом варианте - штуцер 13 ввинчивают в гнездосвечи зажигания; во втором варианте - насадку 14 навинчивают на штуцер 13 и компресси метр прижимают конуснымнаконечником 15 к отверстию в блоке двигателя. Приводят в движение двигатель при помощи пускового механизма или рукояткой до нормальной частоты прокручивания коленчатого...
Компрессиметр
Номер патента: 1810768
Опубликовано: 23.04.1993
Авторы: Алексеев, Карчинский, Коломысов
МПК: G01L 19/08, G01L 7/16
Метки: компрессиметр
...в гнездо свечи зажигания; во 50втором - насадка 13 навинчивается на штуцер 12 и компрессиметр прижимают конусным наконечником 14 к отверстию в блокедвигателя. Приводят в движение двигатель55 при помощи пускового механизма или рукояткой до нормальной частоты прокручивания коленчатого вала. Газы под давлением действуют на поршень 4 и перемещают его вместе со штоком 7 внутри цилиндра 3, в это время шайба 9 скользит по штоку 7. При отсоединении компрессиметра от двигателя поршень 4 со штоком 7 под действием сжатого воздуха в цилиндре 3, над поршнем 4, возвраЩается в нулевое положение, а шайба 9, перемещаясь вместе со штоком 7, останавливается на определенном месте и по ее положению напротив рисок шкалы 17 определяют давление в...
