Индикатор давления

Номер патента: 1500891

ZIP архив

Текст

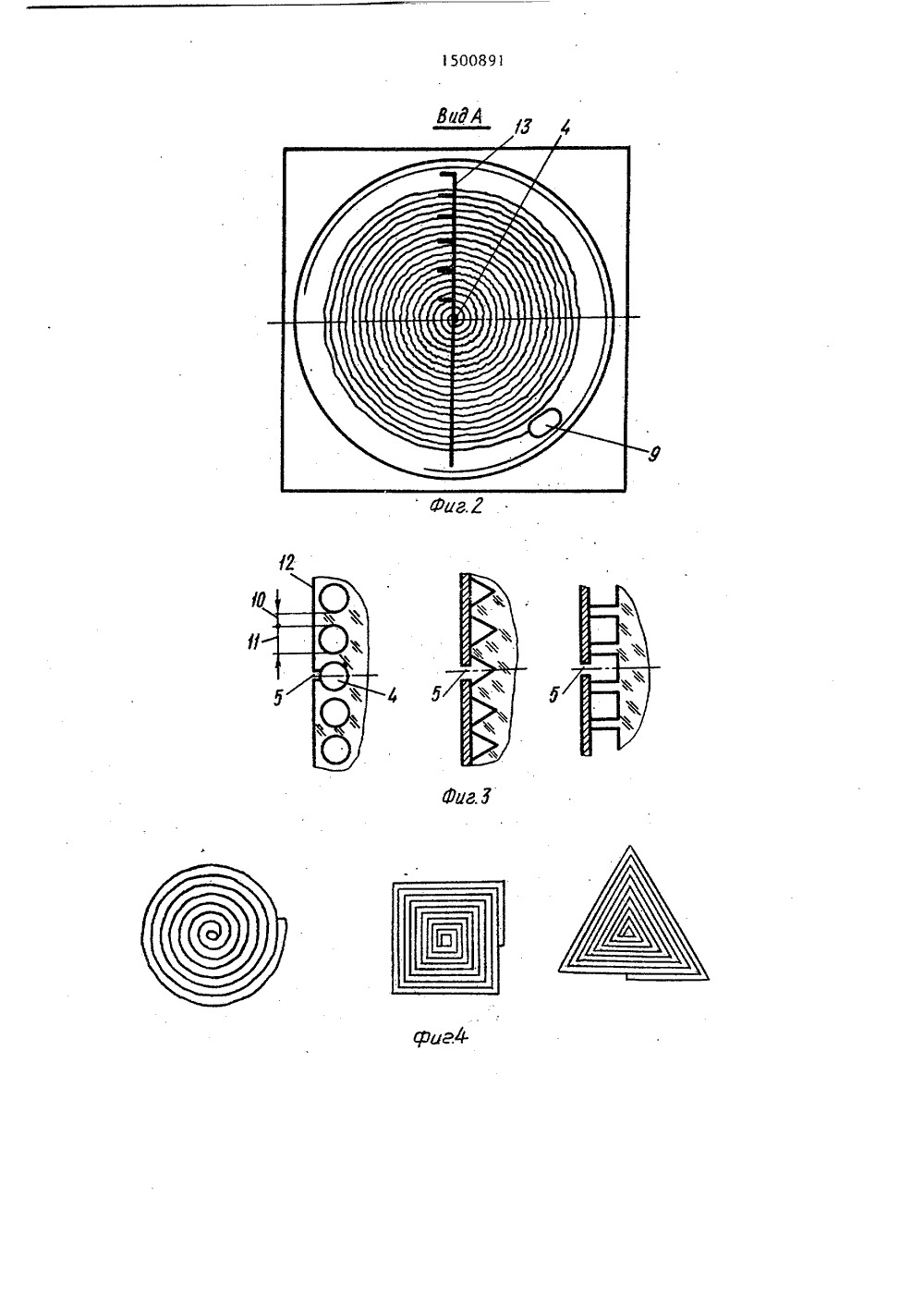

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 80150089 01 Ь 19/08, 7/08 ГОСУД ПО ИЗО ПРИ ГНН Т 8 ЕННЫЙ НОМИТЕТЕТЕНИЯМ И ОТНРЫТИЯСССР ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ илифанов 8.8) ство СССР 08, 1966.(54) ИНДИКАТОР ДАВ (57) Изобретение о тельной технике, а рам давления гидро осится именно к(46) 15,08.89.Вюл. ф 30 (72) А.Н.Аносов и И.А.С (53) 621.3.085.3-525 (О (56) Авторское свидетел У 198179, кл. С 01 Ь 19Патент С 1 А Р 3703879 кл. С 01 Ь 19/12, 1972. систем, и может наити применение припроведении подводных работ для замера глубины погружения. Цель изобретения - повышение удобства в эксп"луатации. В корпусе 1 установлен экран 2, в котором выполнен приволинейный канал 3. Расстояние между витками 10 канала 3 не больше ширины егопоперечного сечения, При воздействиидавления на мембрану 7 окрашеннаяжидкость 8 перетекает иэ полости 6 вканал 3, формируя цветное пятно, величина которого является мерой измеряемого давления. 6 ил.Изобретение относится к измерительной технике, а именно к индикаторам давления гидропневматических систем и может найти применение при про 5ведении подводных работ для замера глубины погружения.Цель изобретения " повышение удобства эксплуатации,На фиг. показан индикатор давления, общий вид; на фиг,2 - вид А нафиг.1;,на фиг.З - варианты выполнения формы сечения канала; на фиг.4 -то же,формы витков спирального канала,на фиг.5 - то же, шкалы; на фиг.б - 15то же, что на фиг.2, в момент измерения давления,Устройство состоит из корпуса 1,установленного на нем прозрачногоэкрана 2, в котором выполнен криволинейный спиральный канал 3 со спиралевидными витками. Начало канала 4расположено в центральной части экра-.на. Канал может быть выполнен в видекапилляра с сечением: круглым, треугольным, прямоугольным и т.д.(фиг.З). Форма витков спирали можетбыть также различна: круглая, треугольная, прямоугольная (фиг.4).Начало канала 4 соединено отверсти- З 0ем 5 с полостью 6, образованной мембраной 7 и экраном 2 и заполненнойцветной жидкостью 8 Другой конец ка-.нала соединен с дополнительной полостью 9. заполненной газом. Расстояние между витками 10 спирального канала 3 должно быть не большеширины поперечного его сечения 11,На одной стороне экрана, обращеннойк корпусу, нанесено непрозрачное 40покрытие 12, а на другой выполнена шкала 13 в виде концентри"ческих окружностей 14. Форма фигуршкалы может быть различна и должна повторять форму витков спиральногоканала 3.Устройство работает следующим об.разом,При воздействии давления на мембрану 7 она прогибается и вытесняетокрашенную жидкость 8 из полости 6через отверстие 5 в канал 3, запол- .няя его часть. При этом на экранеформируется цветное пятно (фиг.б) .При увеличении давления измеряемойсреды мембрана 7 прогибается набольшую величину и вытесняет большойобъем окрашенной жидкости 8, в связис чем цветное пятно увеличивается,а его размер будет являться меройизмеряемого давления, которое опре"деляется по шкале 13.Уточненная величина давления определяется по цифровым знакам, нанесенным на шкалу.Ф о р м у л а изобретения Индикатор давления, содержащий корпус с прозрачным экраном и упругую мембрану, установленную в корпусе с зазором относительно экрана, при этом полость корпуса между мембраной и экраном заполнена цветной жидкостью, о т л и ч а ю щ и й с я тем, .что, с целью повышения удобства эксплуатации, в нем полость заполнена жидкостью полностью, а в прозрачном экране выполнены криволинейный канал со спиралевидными витками и дополнительная полость, при этом начало канала расположено в центральной части экрана и сообщено с полостью корпуса, а конец канала - С дополнительной полостью, расположен ной на периферии экрана, причем расстояние между соседними витками канала д ( Ъ, где Ъ - ширина поперечного сечения канала.издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 Производствен Заказ 4857/37 Тираж 789 ВНИИПИ Государственного комитета по изо 113035, Москва, Ж, РПодписноетениям и открытиям при ГКНТ СССР ская наб., д. 4/5

Смотреть

Заявка

4154409, 01.12.1986

ПРЕДПРИЯТИЕ ПЯ А-1701

АНОСОВ АЛЕКСАНДР НИКОЛАЕВИЧ, СИЛИФАНОВ ЮРИЙ АЛЕКСАНДРОВИЧ
