Индикатор давления

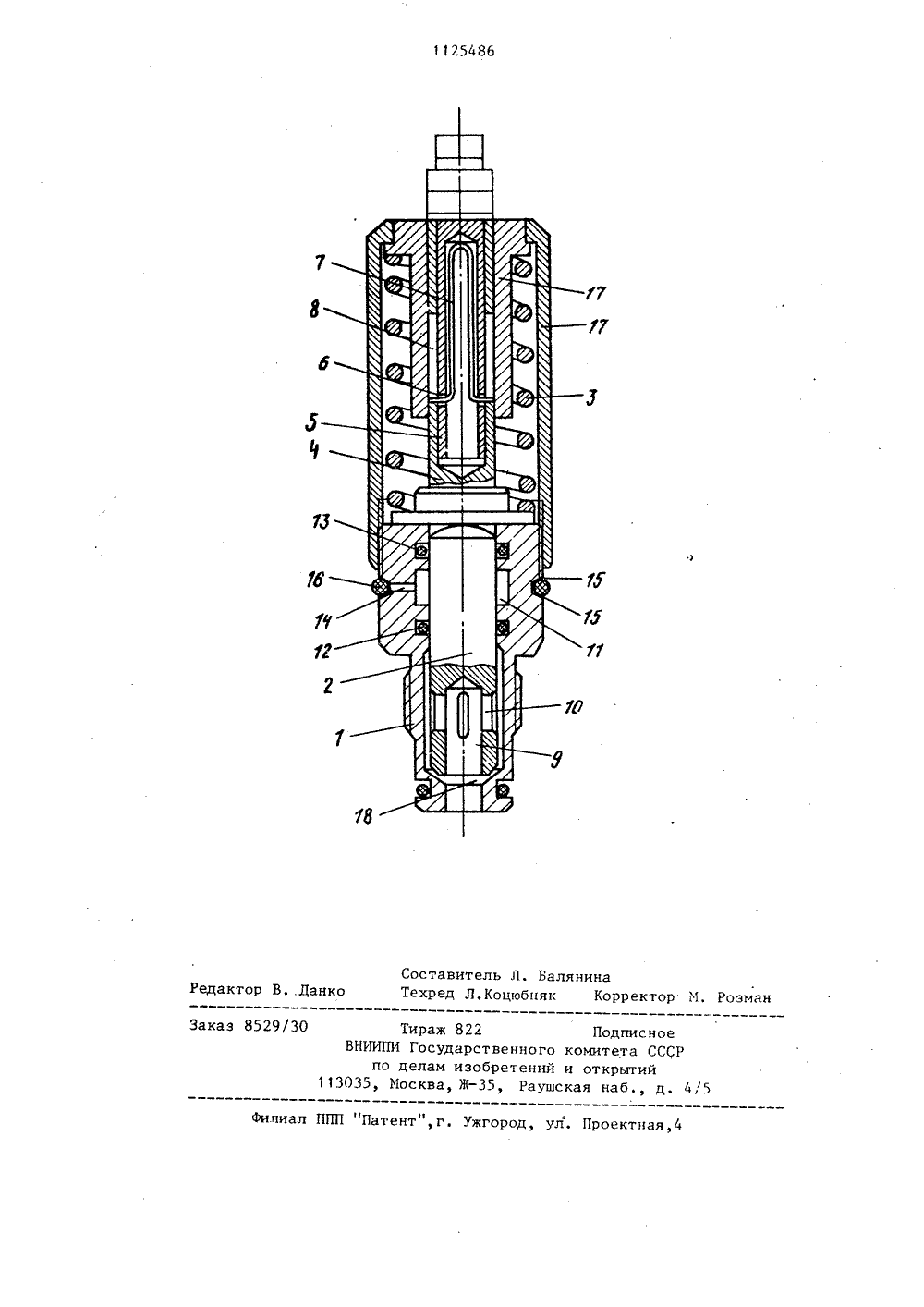

СОЮЗ СОВЕТОЮХОСЕИЮПНИСННПРЕСПУБЛИК ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н ВТОРИЧНОМУ СЗИДЕТВЪСТВ У ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЭОБ ЕТЕНИЯ И ОТНРЬЮИЙ(71) Ордена Октябрьской Революции и ордена Трудового Красного Знамени институт горного делаим. А.А. Скочинского(56) 1. Авторское свидетельство СССР У 450085, кл. С 01 Ь 19/08, 29.01.73.2. Авторское свидетельство СССР У 697849, кл. С 01 Ь 19/08, 22.03.78. (прототип). овЯОа, 2 48 В А ш С 01 Ь 19/08 С 01 К 19/06(54)(57) ИНДИКАТОР ДАВЛЕНИЯ, содержащий корпус, плунжерную пару, упругий элемент и указатель давления,о т л и ч а ю щ и й с я тем, что,с целью одновременного измерениядавления и зашиты гидросистем отперегрузок, в нем цилиндр плунжерной пары снабжен внутренней кольцевой полостью, соединенной с атмосферой радиальными каналами, аплунжер со стороны подвода измеряемой среды выполнен с глухим осевымканалом,в стенках которого выполнены радиальные отверстия.1 1125Изобретение относится к измерительным приборам., в частности кплунжерным манометрам показывающеготипа, и может бьггь широко использовано в различных областях народногохозяйства с целью измерения давления в гидросистемах и их защиты отперегрузок,Известны индикаторы давления,содержащие плунжерную пару, компенсирующую пружину, указатель давления и корпус 1 3 и 23Известные конструкции индикаторовпредназначены только для измерениядавления и не выполняют функции защиты гидросистем от перегрузок.Целью изобретения является одновременное измерение давления и защита гидросистем от пер .грузок,Для достижения поставленной цели щв предложенном индикаторе давленияцилиндр плунжерной пары снабженвнутренней кольцевой полостью,соединенной с атмосферой радиальнымиканалами, а плунжер со стороны подвода измеряемой среды выполнен с глухим осевым каналом, в стенках которого выполнены радиальные отверстия,На чертеже изображен предлагаемый индикатор давления, общий вид. ЗоИндикатор состоит из, плунжернойпары, включающей цилиндр 1 и плунжер 2, упругого элемента 3, преимущественно выполненного в видепружины, указателя 4 текущего давления и указателя 5 максимальногодавления. Указатели 4 и 5 выполненыв виде стаканов. Указатель 5 максимального давления размещен внутриуказателя 4 текущего давления и40выполнен с радиальными отверстиями6, в которые пропущены концы упругой тормозной скобы , расположенной внутри указателя. Концы скобы7 пропущены также через продольные 45пазы 8, выполненные в указателетекущего давления, и контактируютсяс корпусом, обеспечивая необходимое тормозное усилие. Плунжер 2выполнен с глухим осевым каналом 9,48 бв стенках которого имеются радиальные отверстия 10, Цилиндр 1 снабжи внутренней кольцевой полостью 11, герметизированной по торцам,уплотнительными кольцами 12 и 13. Радиальные отверстия 14 соединяют внутреннюю кольцевую полость 11 с кольцевой внешней проточкой 15, в которой смонтировано уплотнительное кольцо 16. Данные узлы и детали заключены в корпус 17 индикатора давления, состоящего иэ втулки и цилиндра.Индикатор давления работает следующим образом.Под действием давления рабочей жидкости плунжер 2 перемещает указатель 4, который выдвигается иэ корпуса 17 на некоторую величину, в соответствии с давлением в гидросистеме, т.е. показывает его текущее значение. Указатель 5 перемещается только вверх, а от смещения вниз при снижении давления он удерживается силами трения с помощью скобы 7, фиксируя максимальное давление, имевшее место в гидросистеме эа контрольный период времени,При этом, если давление в гидросистеме достигло некоторой предельной величины, то радиальные отверстия 10 плунжера 2 пересекают уплотнение 12, благодаря чему рабочая жидкость из гидросистемы (полость 18) по каналу 9 и отверстием 10 поступит в кольцевую полость 11, а затем по радиальным отверстиям 14 - в атмосферу, т.е, происходит сброс избыточного количества жидкости. Уплотнительное кольцо 16 предохраняет радиальные каналы 14 и внутреннюю кольцевую йолость 11 от засорения.Предлагаемый индикатор давления одновременно осуществляет Функции измерения и защиты гидросистемы от перегрузок.Внедрение предлагаемого индикатора позволит повысить надежность гидросистем, снизить их стоимость и трудоемкость обслуживания.1125486 Р 7 ставитель Л. Балянинахред Л,Коцюбняк Корректор М. Роэм актор ВЦа аказ 8529 3 лиал ППП "Патент",гУжгород, ул. Проектная,4 Тираж 822 ВНИИПИ Государствен по делам изобрет 113035, Москва, Ж, Подписноеого комитета СССРний и открытийаушская наб., д. 4/.
