Номер патента: 1822867

Опубликовано: 23.06.1993

Авторы: Данилевская, Денисова, Диченко, Емельянова, Кошевая, Скрипченко, Сугулова

МПК: C12C 7/00

Метки: безалкогольных, концентрата, напитков, производства, солодовый

...с 85-892 ячменно-солодового экстракта и 3-5 (100-ной) молочной кислоты,Для повышения микробиологической стойкости продукта купаж пастеризуют при 75 - 85 С в течение 40-80 мин при непрерывном перемешивании,П р и м е р ы осуществления способа, Образцы концентрата "Солодовыйп готовились из различных количеств ЯСЭ, ККС и молочной кислоты и пастериэовался при 80 С в течение 60 мин. Для дегустационной оценки концентраты "Солодовый" разбавляли газированной водой в соотношениях, принятых в промышленности для производства безалкогольных напитков.Все приготовленные образцы концентрата "Солодовый", представленные в табл.1, имели практически одинаковое количество сухих веществ.По ощущению вкуса сладости между образцами не было разительных...

Номер патента: 1812002

Опубликовано: 30.04.1993

Автор: Диченко

МПК: B23B 49/02

Метки: кондуктор, отверстий, сверления

...раздельно, На фиг,3 и 4 цифрой 14 условно обозначен центр тяжести поперечного сечения, имеющего только винтовье канавки; а цифрой 15 - имеющего только пазы, В первом случае направление смещения центра тяжести меняется от сечения к сечению, а геометрическим местом линий, соединяющих в сечениях центр 12 полости и центр 14 тяжести при бесконечно большом количестве сечений, является винтовая поверхность, проходящая через ось 12, Во втором случае направление смещения постоянно (на фиг,З и 4 - сверху вниз), э геометрическим местом линий, соединяющих в сечениях центр 12 полости и центр 15 тяжести, является плоскость, проходящая через ось 12, Таким образом, геометрическим местом линий, соединяющих в сечениях центр . 12 полости и центр 13...

Номер патента: 1804959

Опубликовано: 30.03.1993

Автор: Диченко

МПК: B23B 49/02

Метки: кондуктор, сверления, совместного

...в сечениях центры 12 полости и 13 тяжести является винтовая поверхность, ось которой смещена по отношению к оси 12 вниз.Отличительной особенностью конструкции кондуктора является то, что более узкий паз 6 выполнен так же, как и более широкий паз 5 клинообразным, обращенным более широкой стороной в противоположную корпусу 3 сторону, 8 нем установлена и закреплена за счет самоторможения клина съемная клиновидная поддержка 16, на которой равномерно по длине соосно кондукторным втулкам 7 установлены конусные головкообразующие элементы 17, повернутые острием в сторону кондукторной 1 плиты, Причем последняя выполнена быстросъемной (конструктивное обеспечение быстросъемности не принципиально).Работает устройство следующим образом,При...

Номер патента: 1793128

Опубликовано: 07.02.1993

Авторы: Диченко, Мкртчан

МПК: F16F 15/30

Метки: маховик

...изобретения является повышение надежности и безопасности работы маховика,Поставленная цель достигается тем, что в маховике, содержащем обод с навитой частью, диск ступицы и компенсирующий элемент из псевдоупругого материала, для предотвращения возникновения. биений и сдвига обода относительно диска ступицы в направлении оси вращения, в ободе выполнен паз, в который установлен диск ступицы по скользящей посадке, а для компенсации изменения диаметров диска ступицы и обода между ободом и диском ступицы установлен предварительно деформируемый компенсирующий элемент;Такое решение позволяет использовать прочностные характеристики обода и устранить биение и возможность сдвига вдоль оси вращения, что повышает надежность и безопасность...

Номер патента: 1787703

Опубликовано: 15.01.1993

Автор: Диченко

МПК: B23B 31/40

Метки: диченко, оправка, разжимная

...винтообразную перемычку 10, Минимальное количество канавок - две, так как в противном случае не может быть образована внутренняя перемычка 9, Форма профиля канавок не имеет существенного значения, Расстояние между наиболее удаленными друг от друга элементами рядом лежащих канавок (на фиг.1 - размер с), взятое вдоль оси корпуса 2, не превышает половины шага винтовой нарезки (на фиг,1 - размер Я),Особенностью конструкции разжимной оправки является то, что (см, фиг,1 и фиг.4) на узкой винтообразной перемычке 9, образованную винтовыми канавками 7 и 8 перпендикулярно их боковой поверхности выполнены пазы 11, равноглубокие канавкам 7.и 8,Работает устройство следующим образом,Под воздействием давления внутренней среды в центрирующем...

Номер патента: 1778502

Опубликовано: 30.11.1992

Автор: Диченко

МПК: G01B 5/24

Метки: биения, длинномерных, типа, труб

...биений.Эта цель достигается тем, что рабочимповерхностям ножей предварительно придают фрикционные свойства путем натирания канифолью.1778502 этом замер величины биения поверхностей (ослабления стенки) трубы заканчивается,Отличительной особенностью операцииконтроля биения является то, что перед ук ладкой на ножи испытываемой трубы рабочим поверхностям ножей придаются фрикционные свойства, т.е, повышается их сопротивляемость скольжению натиранием рабочих поверхностей ножей канифолью. В 10 результате величина угла трения р возрастает(в то время как от смазывания смазкой уменьшается). Вместе с ростом р растет и предельная величина критического угла наклона а, что позволяет испытывать трубы с 15 большой величиной биения. Таким...

Номер патента: 1745914

Опубликовано: 07.07.1992

Автор: Диченко

МПК: E21B 47/06

Метки: скважине, температуры

...кнопкой 9,5 выполнен в виде направляющего стакана10, установленного внутри трубчатой пружины 1 и соосно ей, жестко соединенного скорпусом прибора, В стакане 10 смонтированы пружина 11 и толкатель 12, имеющий10 фиксатор 13, Фиксатор 13 входит в Г-образную прорезь, образованную поперечной 14и продольной 15 прорезями стакана 10, Концы пружины 11 жестко соединены, соответственно, с дном стакана 10 и внутренним15 торцом толкателя 12, который имеет предварительные круговое и осевое поджатия,При этом фиксатор 13, расположенный впоперечной прорези 14, прижимается усилием поджатия пружины 11 к регулируемо 20 му ограничителю 16, соединенному струбчатой пружиной 1,Отличительной особенностью конструкции прибора является то, что трубчатая...

Номер патента: 1728688

Опубликовано: 23.04.1992

Автор: Диченко

МПК: G01L 27/00

Метки: герметичного, испытательному, подсоединения, пружины, стенду, трубчатой

...рост давления кольца на капилляр отстает от роста давления среды на торец капилляра, и наступает момент, когда уплотнение перестает удерживать капилляр (хотя проникновения среды сквозь уплотняемые поверхности разъема не происходит). Капилляр начинает скользить, выходит из уплотнения, и наступает разгерметизация, Как показал экспери 60 мещается не непосредственно прижимом, а через посредника - цангу 5, Передавая уси 5 10 15 203035405055 мент, для капилляра диаметром 3 мм этот момент наступает при давлении 600 в 7 кгс/см .Цель изобретения - повышения надежности.Эта цель достигается тем, что устройство снабжено цангой, а второй торец обтюратора выполнен с внутренним конусом, в котором размещен зажимной конец цанги, второй конец...

Номер патента: 1722676

Опубликовано: 30.03.1992

Автор: Диченко

МПК: B21J 15/32

Метки: детали, клепки, трубчатой

...элементы возвращают детали на место, уменьшая глубину паза. Кроме того, предварительно отрегулированная при помощи винтов глубина паза может изменяться простым нажатием на секторы 7 сверху.Устройство работает следующим образом.На вспомогательную плиту 3 (фиг.5) укладывают клиновидную планку 11 отверстиями против отверстий 4 плиты, зенковками под головки заклепок 5 вверх, Вставляют заклеп ки.Затем, отрегулировав винтами 10 глубину паза в устройстве таким образом, чтобы она н:сколько превышала толщину планки 11, переворачивают устройство и укладывают гранями паза(фиг.6) на вспомогательную плиту, При этом стараются накрыть пазом устройства планку так, чтобы направления их клиновидностей совпадали, Если устройство имеет продольное по...

Номер патента: 1707476

Опубликовано: 23.01.1992

Автор: Диченко

МПК: G01D 15/28

Метки: бланка, введения, диаграммного, извлечения

...нареэьбовой конец вспомогательного стержня 2, Гнездо 8 во вгулке 9 выполнено концентричним (фиг.1 и 3) по отношению к40 вспомогательному стержню 2 и оправке 2 иимеет (фиг.1 и 4) прямоугольную форму профиля поперечного сечения, т,е. сидящее вгнезде 8 кольцо 7 как бы замкнуто в кольцевой канавке прямоугольного профиля попе 45 речного сечения, стенками которойявляются нару.-,сный диаметр вспомогательного стержня 2, диаметр гнезда 8, торец 6цилиндрической оправки 1 и дно гнезда 8:Благодаря осевой подвижности нажимной50 .втулки 9 и наличию гайки 11 кольцо 7 можетпринудительно прижиматься боковой поверхностью к торцу 6 оправки 1. Нажимнаявтулка 9 снабжена также (фиг,1, 3 и 5) тремясквозными радиальными выборками (выре 55 вами) 12 со...

Номер патента: 1666527

Опубликовано: 30.07.1991

Авторы: Данилевская, Диченко, Емельянова, Косоголова, Кошевая, Лопато, Мельниченко, Хиврич

МПК: C12C 1/18

Метки: полисолодового, экстракта

...солодов (с ростками) смеси трех видов злаков, полученньи по предлагаемому способу, по наиболее важным химическим вещест вам (белки, витамины, микроэлементы) он превосходит экстракт, полученный по известному способу.Способ осуществляют следующим об разом.Зерно ячменя, пшеницы и овса от- деляют от сорной примеси, взвешивают в соотношении 0,7:0,7:0,8 - 1,3: 1,3: ."1,2 соответственно, производят разе. дельную замочку ячменя, а спустя 12- Зб и 90120 ч после начала замочки ячменя соответственно овса и пшеницы.Замаченное зерно проращивают (ячмень 67 сут, овес 56 сут, пшеницу З 4 сут) до готовности всех солодов.Свежепроросшие солода подвяливают до влажности ЗО18% продуванием го рячего воздуха по температурному гра фику.После этого смесь...

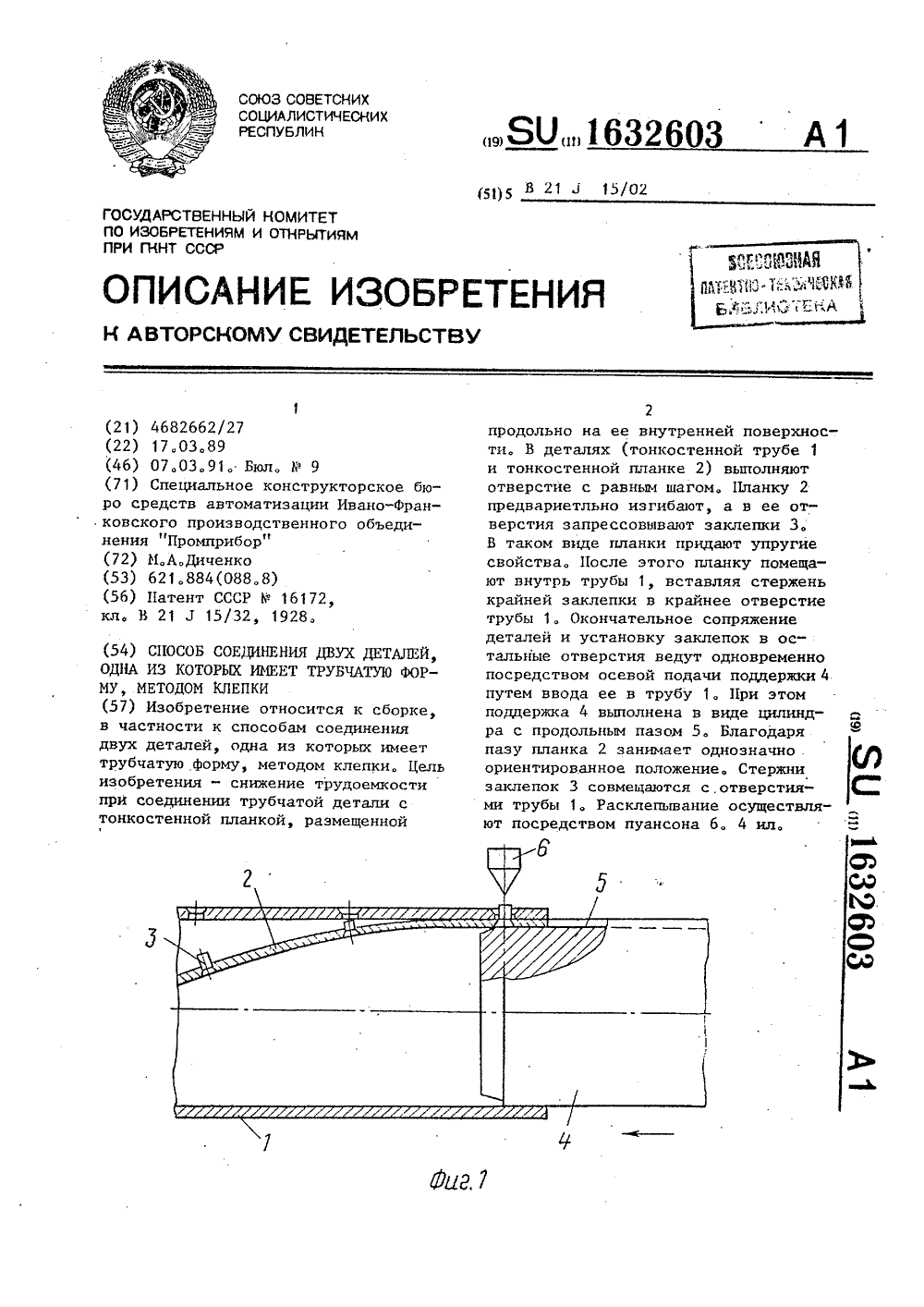

Номер патента: 1632603

Опубликовано: 07.03.1991

Автор: Диченко

МПК: B21J 15/02

Метки: двух, имеет, клепки, которых, методом, одна, соединения, трубчатую, форму

...3 совмещаются с,отверстияубы 1. Расклепывание осуществлясредством пуансона 6. 4 ил.1632603распрямляется и прижимается к поверхности трубы 1. Стержни зацепок 3совмещаются с отверстиями трубы 1.Расклепывание заклепок осуществляютпосредством пуансона 6.При образовании замыкающих головок отставания планки 2 от поверхности трубы 1 меж;у заклепочными соеди нениями не происходит, так как препятствует напряженное состояние планки2, стремящейся принять первоначальное изогнутое положение.Формула изобретенияСпособ соединения двух деталей,одна из которых имеет трубчатую форму, методом клепки, заключанщийся вобразовании соосных отверстий в соединяемых деталях, сопряжении отверстий деталей, установке в них заклепок изнутри трубчатой детали и...

Номер патента: 1627339

Опубликовано: 15.02.1991

Автор: Диченко

МПК: B23B 31/40

Метки: оправка, разжимная

...соосно с его наружной поверхностью, а смещение центров полости 5 и тяжести б и, следовательно, разностенность образованы засчет выполнения на наружной поверхностикорпуса 2 не менее двух соседствующих 35друг с другом винтовых канавок 7 и 8, образующих между собой узкую винтообразнуюперемычку 9. Минимальное количество канавок - две, так как в противном случае неможет быть образована внутренняя перемычка 9, Форма профиля канавок можетбыть выполнена различной. Расстояние тмежду наиболее удаленными друг от другабоковыми стенками 10 крайних винтовыхканавок 7 и 8 вдоль оси оправки не превышает половины шага 5 винтовой канавки.На фиг, 4 показан корпус 2 оправки,имеющий большее число канавок и, следовательно, узких перемычек, но...

Номер патента: 1618995

Опубликовано: 07.01.1991

Автор: Диченко

МПК: G01B 5/24

Метки: биения

...что большей величине смешения центра канала (фиг. 5) относительно центра сечения трубы О (отрезку Ьг) соответствуют большее смещение центра тяжести Цг относительно центра сечения трубы О (отрезок аг) и, следовательно, большее значение момента вращения Мг сечения относительно точки опоры сечения О при одинаковом весе труб Я (так как Мг=аг Я), То же самое можно сказать и об угле аг с вершиной в точке опоры. сечения О, образованном прямыми, проходящими через центры Цг тяжести и О сечения. Анализ схем (фиг. 4 и 5) показывает также, что в обозначенном положении труб моменты М и Мг имеют максимальное значение, так как величины плеч а и аг максимальны, и при любом изменении положения труб моменты имеют меньшую величи 5 10 15 20 25 30 35...

Номер патента: 1596103

Опубликовано: 30.09.1990

Авторы: Диченко, Ровинский, Челенков

МПК: E21B 49/08

Метки: пробоотборник

...с регулируемым обратным клапаном 7 посредством накидной гайки 8. На шток клапана 7 надета резьбовая втулка 9, которая резьбой соединена с втулкой 6, а кулачковыми выступами введена в зацепление с гайкой 8, имеющей соответствующие кулачковые выступы. Пружина 10 прижимает клапан 7 к седлу с отверстием 11 в днище поршня 5, под которым находится жидкость, Внутри поршня 5 расположены втулки 12, на поверхности которых нарезаны винтовые канавки 13, которые служат гидро- сопротивлением. Надпоршневая полость 14 гидрореле является камерой для перетока жидкости из подпоршневой полости 15.Над обратным клапаном 4 расположена рабочая камера 16, где размещается разделительный поршень 17. Над рабочей камерой 16 распопожеиа балластная камера 18, которая...

Номер патента: 1585496

Опубликовано: 15.08.1990

Автор: Диченко

МПК: E21B 19/00, E21B 33/03, E21B 47/01 ...

Метки: давлением, приборов, скважину, спуска

...усилия, действующего на канал функциональной связи 27, включающий в себя объекты гирлянды 28 и 29, используются протяжные приспособления. Нижнее протяжное приспособление включает в себя ведущий 30 и ведомый 31двухступенчатые валы, идентичные попоперечным размерам, с жестко скрепленными с ними коническими роликами32 и 33. Торцы ступеней малого диаметра валов 30 и 31 сообщены с атмосферой, а торцы ступеней большого диаметра валов 30 и 31 помещены в ка.меры 34 и 35, Нижнее протяжное прис пособление установлено в полости 36под нижней эластичной задвижкой 4.Верхнее протяжное приспособление установлено в полости 37 под верхнейэластичной задвижкой 5. Полости ка мер 34 и 35 нижнего протяжного приспособления сообщены с полостью 37,Полости камер...

Номер патента: 1569609

Опубликовано: 07.06.1990

Автор: Диченко

МПК: G01L 7/04

Метки: веществом, заполнения, плавким, трубки

...ее истечению на выходе является причиной 5 15696контакта или, что предпочтительнееиз-за простоты, связать контакт 19с помощью переключателя с рядом других контактов, равномерно распределенных по длине трубки (переключатель и распределенные контакты непоказаны), с возможностью поочередного их по мере погружения трубки вжидкость подключения, Если применитьдля охлаждения трубки электропровод-ную жидкость, можно избежать необходимости в подвижности контакта 19,так как электропровадная жидкостьбудет шунтировать охлаждаемый участок трубки и на нем эффект электронагрева от наличия сопротивления небудет наблюдаться,Наполнение трубки с использованием установки производится следующим 20способом,Расплавленное в бане 7 веществовливают в...

Номер патента: 1516248

Опубликовано: 23.10.1989

Автор: Диченко

МПК: B23B 31/40

Метки: оправка, разжимная

...зажим нОГО элс- мента 2, при которой полость отверстия 3 выполнена соосной зыжичному элементу 2, а смешение центра 7 относительно центра 8 тяжести поперечного сечения, достигается зд счет выполнения нд зажимном элсменте 2 наружной продольной выборки любой формы (фиг. 7 и 8) противоположной от рабочей базируюшей поверхности зажимного элемента 2.При необхоличоси обработки летылей с посалочным местом, отличакшимся и форме от цилинлрд, центрируюшие зажим. 5 10 15 20 25 30 35 40 45 50 ные элементы 2 могут располагаться на неодинаковых от центра 5 корпуса 1 расстояниях.Устройство работает следующим образом.11 ол воздействием давления, передаваемого рабочей средой, в центрируюшем зажим ном элементе 2 возникают поперечные изгибающие усилия,...

Номер патента: 1516247

Опубликовано: 23.10.1989

Автор: Диченко

МПК: B23B 31/40

Метки: оправка, разжимная

...1 313 ЬН 3 ООСН( 11 С Р 1 СНОГ)ос(3)Нй,Ч 1)с) ,+ ИХО 13.13 Н,3) ЧС С К ( 1)ОВС 3.11 К ГЬ) (кан;3 вдо )ь (кра (укн)их )фи.и 2) с,)я нц 3 )и з;) + иынцх ыс ынт 3 2, ксли и с- (и ко)ор)3 ыожс6 ыь и 60,ьшиы. Ьла О,сР 51 С(,п НСН 13 Н) Зс)1 ЛНЫ Х ас)СМСН ГОВ (0 ст;(к;1 нол 7 )р и ОХ 303 ци Гс)н ки х к,ни,)- , 533)нь)хрл (к 4 ,слсньИо сх нс с)вм в,ян)с н,);в;)н)ихи, 1 с сое,Е)псиными 1 с+Кс )(113 в к с) 1(.,11 а .5 11 1 1(.1 с) ,ь 1 5 ,5 а к 1)(.Г.13 1 и .С 3;3,: 8 С 3)ОС;(дос)33)Л ОтВСретпЛ (фИГ.и 2) или с н)рсжной посадочной новсрх )сьн фи).,1 и ). В исрвом случи зл С 13 Г) Рс)СН(,1(ЖСН Ц 1 СЖ,Х НсРЫЖ НО 3 ПО. )и рхносьн) с: ак;)нс) 7,) 533 им нс)й,с та,ьн 8,)И В 0 Чл ЛЖ,с ВНУРННЕй НОВЕХЬНГ);(К;) НИ .(с Ж 11 И .3(13, 33 3 (К Устройство...

Номер патента: 1504000

Опубликовано: 30.08.1989

Автор: Диченко

МПК: B22F 3/04, G01L 19/04

Метки: давлением, изостат, испытания, опрессовки

...связке совместился и, 35 благодаря конической форме, соединился с 1конической заходной частью 33 стержня 32. Затем сводят полэуны верхнего герметизирующего устройства и открывают уравнительный вентиль 26 нижнего40 герметизирующего устройства, соединяющий части загрузочного канала между собой (уравнительный вентиль 28 верхнего герметизирующего устройства закрыт). При этом жесткая связь 8 на участке между первым и вторым объектами 9 связки герметизируется и в полость 24 загрузочного канала поступает давление. Затем ползуны 1 О и 11 нижнего герметизирующего устройства раздвигаются и первый объект связки совместно со стержнем 32 вводится в полость (рабочую камеру) изостата путем продольного перемещения жесткой связи 8 через общий осевой...

Номер патента: 1469369

Опубликовано: 30.03.1989

Автор: Диченко

МПК: G01L 19/08

Метки: глубинный, манометр

...корпусной трубы 17.Отличительной особенностью конструкции прибора является то, что он снабжен упором 25 (см. фиг. 2) для проведения базовой линии. Упор 25 установлен на направляющем стакане 10 с воэможностью круговой подрегулировки (т.е. кругового перемещения вокруг стакана 10 и закрепления в любом выбранном положении). К нему поджат при помощи фиксатора 13 за счеткруговой подзпподки пружины 11 ограничитель 16 хода. Причем последний поджат с предварительной закруткой рабочего конца трубчатой пружины 1 в5 направлении, противоположном ее рабочему перемещению. Т.е. при свободном (не нагруженном давлении) состоянии рабочего конца трубчатой пружины 1 между ограничителем хода 16 и упором 25 имеется зазор, который при нажатии фиксаторам...

Номер патента: 1468661

Опубликовано: 30.03.1989

Автор: Диченко

МПК: B22F 3/04, B22F 3/15

Метки: изостат

...эксцентричного расположения шпильки 5 не к осишпильки, а к,центрутяжести поперечного сечения пробки. В то же времяреакция от этого усилия, возникающаяна шпильке, направлена вдоль ее оси,что вызывает. появление в поперечном сечении пробки изгибающего момента, направленного по линии, соединяющей центр тяжести сечения пробки с осью шпильки, и стремящегося перекосить пробку. Происходит перекос пробки и соответствующий изгиб шпильки, После выбора гранями пробки зазора между пробкой и цилиндром пробка начинает давить на поверхность цилиндра, в связи с чем в месте контакта, пробки с цилиндром образуется усилие трения, препятствующее перемещению подвижных частей изостата от результирующего усилия. При соответствующем выборе величины...

Номер патента: 1458564

Опубликовано: 15.02.1989

Авторы: Диченко, Никифоров

МПК: E21B 47/10

Метки: расходомер, скважинный

...удаленной от внутренней стенки колонны насосно-компрессорных труб на расстояние, равное высоте кулачка 14, которая превышает высоту наростов на внутренней стенке колонны, а выпуклый дугообраз ный профиль кулачка 14 обеспечивает беспрепятственное скольжение расходомера,формула изобретения Скважинныи расходомер по авт. св.Мо 1148999, отличающийся тем, что, с целью предотвращения разрушения металлических пружинящих лепестков расходомера при его подъеме в колонне насосно-компрессорных труб, он снабжен кулачками с выпуклым О дугообразным профилем, установленнымина пластинах центратора с наружной стороны на уровне расположения верхней кромки лепестков. 1458564Изобретение относится к устройствам для гидродинамических исследований скважин и...

Номер патента: 1456758

Опубликовано: 07.02.1989

Авторы: Диченко, Ироденко, Мурузов

МПК: G01B 5/24

Метки: биений

...биением внутренней.поверхности относительно наружной, центр тяжести сечения 1.смещен относительно оси 0 в противоположную сторону От няпряВления 45смещения канала сторону. Это значит,что при любом первоначальном положении труба. 10 в лежачем состояниипринимает, подобно Ваньке-встанькелположение, показанное на фиг.З, характеризующееся направленностьюутолщенной стенки (направлением смещения центра тяжести ) вниз. Приприложении к оси трубы 10 поперечного крутящего момента 14 она откло"няется на некоторый угол, пока прилагаемый момент не уравновесится моментом от эксцентриситеша центратяжести. При разных величинах эксцентриситета центра тяжести и одноми том же возмущающем крутящем моменте угол отклонения разньщ, следовательно, по углу...

Номер патента: 1421453

Опубликовано: 07.09.1988

Автор: Диченко

МПК: B22F 3/04, G01D 13/12

Метки: изостат

...конце.При испытаниях в изостат вводится связка приемников 30 и 31 давления.Изостат работает следующим образом.В изостат, находящийся под давлением, вводят при сведенных ползунах 10 и 11, зажатом в осевом канале 12 стержне 27 и разведенных ползунах верхнего герметизирующего устройства внесенный приемник 9 давления глубинного манометра таким образом, чтобы конический штырь на приемнике давления совместился и, благодаря конической форме, соединился с конической заходной частью 28 стержня 27, Затем сводят ползуны верхнего герметизируюшего устройства и открывают уравнительный вентиль нижнего герметизируюшего устройства, соединяющий части 17 и 24 загрузочного канала между собой (уравнительный вентиль верхнего герметизируюшего...

Номер патента: 1408267

Опубликовано: 07.07.1988

Авторы: Диченко, Ироденко, Челенков

МПК: G01L 19/08

Метки: глубинный, манометр

...вала 8 часового привода 7 применена моментная муфта 30 (т.е. муфта, передающая вращение до превышения имеющимся на ней нагрузочным моментом определенной величины), момент срабатывания которой превышает вращающийся момент на выводном валу 8 часового привода 7.Муфта может иметь различные конструкции. В данном случае применяют муфту, выполненную в виде плоской ленточной пружины 23, имеющей вид 40 трехгранной призмы, углы которой закреплены в боковых углублениях гнезда корпусной трубы 17. Пружина 23 поджата от выпадения с торца шайбой 24, круглое центральное от верстие и которой используется для центровки соединительной втулки 18. Плоские грани пружины контактируют своими средними частями с лысками иа боковой поверхности соединительной...

Номер патента: 1408266

Опубликовано: 07.07.1988

Авторы: Диченко, Челенков

МПК: G01L 19/08

Метки: глубинный, манометр

...перекрывает"уравнительный канал 25. Этому способствует наличие двух эла- стичных уплотнительных колец 30, расположенных с двух сторон и охватывающих участок канала 25, соединяющий часть 31 канала 25 с полостью разделителя 23Манометр работает следующим образом.В процессе спуска прибора в сква жину одновременно с глубиной растет наружное давление, которое благодаря поступлению наружной среды через отверстия в корпусе воздействует на разделитсль 23. От разделителя 2 давление передается упруго му чувствительному элементу давления (трубчатой пружине 1), который раскручивается на пропорциональный давлению угол, перемещая втулку 22 и размещенные на ней перо 3 и регули руемый ограничитель 16 хода. Последний перемещает вдоль поперечной прорези 14...

Номер патента: 1404854

Опубликовано: 23.06.1988

Авторы: Диченко, Челенков

МПК: G01L 19/06

Метки: манометров, разделительное

...его залипания при продавливании в отверстия упора. 10На фиг. 1 изображен разделитель, армированный одной металлической сеткой; на фиг. 2 - то же, армированный двумя металлическими сетками.Разделительное устройство содержит раз делитель, выполненный в виде эластичной мембраны 1, снабженной полужестким цент.ром в виде одной металлической сетки 2 или двух металлических сеток 3 и 4, и жесткий упор 5 с отверстиями 6. Полость А подключена к входу манометра, а полость Б к измеряемой среде. Устройство работает следующим образом, Полость манометра и, следовательно, полость А заполнены разделительной средой с начальным давлением, зависящим ст заданной глубины начала работы манометра, При превышении давления окружающей среды (в полости Б) над...

Номер патента: 1384739

Опубликовано: 30.03.1988

Авторы: Диченко, Малащук, Хомицкая, Шахпалангова

МПК: E21B 47/06

Метки: максимальный, термометр

...в скважину производят сборку термометра таким образом,чтобы крьппка 1 корпуса 2 осадиластержень 5 деформируемого элементаво втулке Ь и между этим элементом,крьппкой и верхним торцом центральнойдетали 4 чувствительного элемента небыло зазоров. После этого фиксируется сборочная температура окружающейсреды путем разборки термометра иизмерения длины деформируемого элемента, Для этого отворачивают крьппку 1., извлекают деформчруемый элемент (состоящий из деталей 5 и Ь) иизмеряют его длину после осадки, Полученное значение записывают и снова производят сборку. Термометр опускают в скважину на заданную глубину выдерживают в ней до прогрева и извлекают на поверхность. После извлечения и остывания до температурысборки снова измеряют длину...

Номер патента: 1383121

Опубликовано: 23.03.1988

Авторы: Альперович, Борзов, Диченко, Келиман, Турчанинов

МПК: G01L 19/10

Метки: автономный, манометрический, прибор, скважинный

...тремя выступами на кромки направляющих пазов 12. Перо с пружиной 13 смонтировано на втулке 14, соединенной при помощи передаточного валика с преобразователем 2 давления. Барабан 11 записи снабжей металлическим диаграммным бланком 15.Механизм 3 регистрации защищен от воздействия наружного давления защитным корпусом 16,Перо с пружиной 13 (фиг.2) выполнено в виде электрического .контакта, изолированного при.помощи прокладки 17 .от механизма регистрации, который с помощью гибкого проводника 18 соединен со штеккером 19. Диаграммный бланк 15 выполнен в виде кодовой маски, например в виде прямолинейных, параллельных друг другу полос из непроводящего материала. Скважинный автономный манометрический прибор работает следующим образом.Прибор...
