Сигнализатор давления

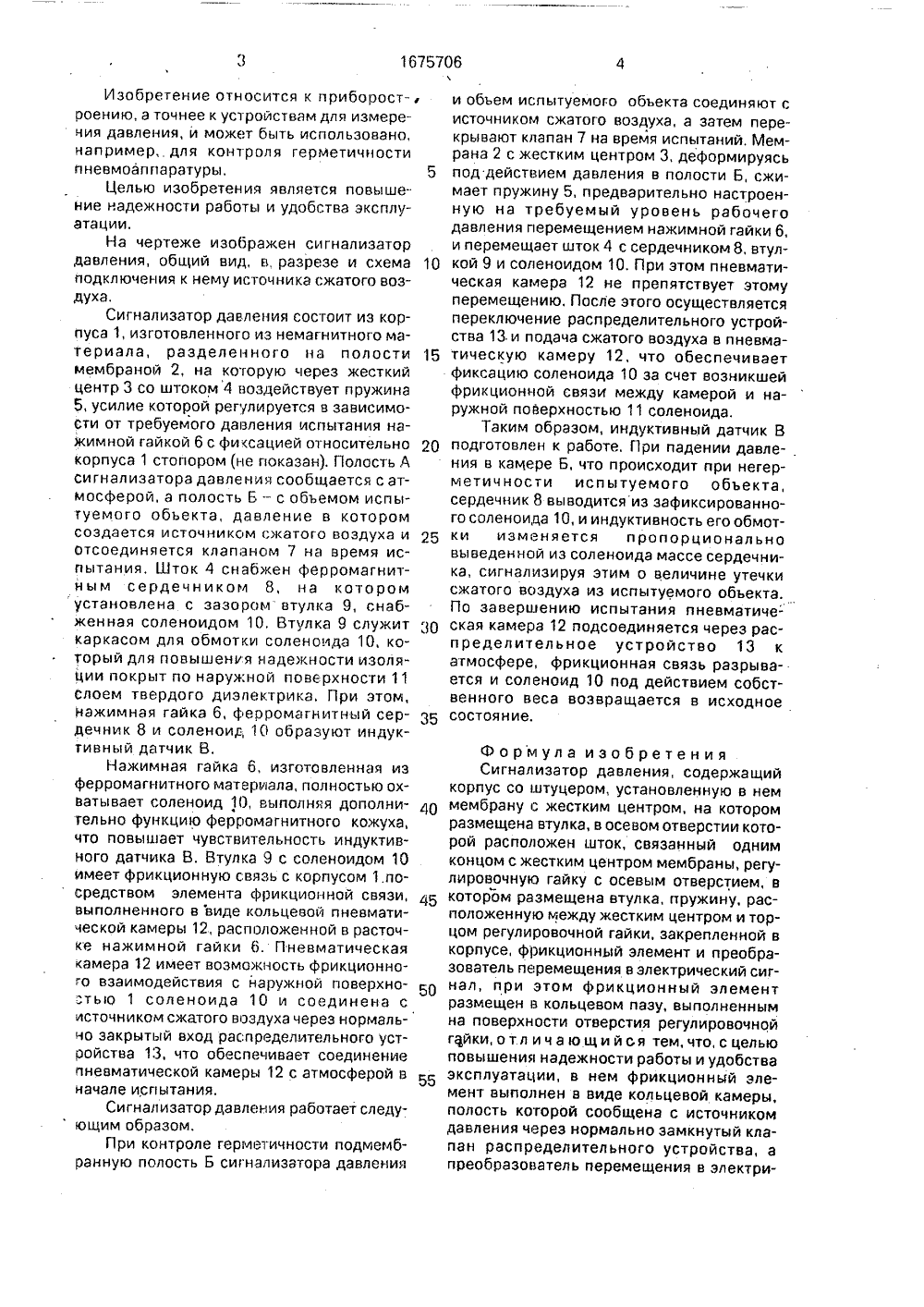

(5) 5 ИЯ ИЕ ИЗОБРСВИДЕТЕЛ ЬСТВУ СА О К АВТОР ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССР М 697849, кл, 6 01 3 1908, 1978.Авторское свидетельство СССР ЬВ 705292, кл. 6 01 1 19 Г 08, 1978.(57 Изобретение относится к измерительной технике, а именно к устройствам для измерения давления, Цель изобретения - повышение надежности устройства и удобства эксплуатации. В корпусе 1 из немагнитного материала установлена мембрана 2, на жестком центре которой закреплен шток 4, размещенный во втулке 9, Между регулировочной гайкой 6 и жестким центром размещена пружина, Соленоид 10 закреплен на внешней поверхности втулки 9, а ферромаг-нитный сердечник 8 - на конце штока 4, На стадии настройки сигнализатора подают давление в полость Б, при этом мембрана 2 и втулка 9 с соленоидом 10 перемещаются вверх, После чего давление подается во фрикционный элемент 12, выполненный в виДе кольцевой пневматической камеры, расположенной в проточке гайки 6 и контактирующей с соленоидом 10. При этом происходит фиксация втулки 9 с соленоидом 10 в данном положении, В случае падения давления в полости Б мембрана 2 с ферромагнитным сердечником 8 перемещается и щ возникает сигнал рассогласования, Устройство может работать как сигнализатор и как показывающий прибор, регистрирующий величину падения давления, 1 ил.Изобретение оносится к приборост-роению, а точнее к устройствам для измерения давления, и может быть использовано, например, для контроля герметичности пневмоаппаратуры. 5Целью изобретения является повышение надежности работы и удобства эксплуатации.На чертеже изображен сигнализатор давления, общий вид, в, разрезе и схема 10 подключения к нему источника сжатого воздуха.Сигнализатор давления состоит из корпуса 1, изготовленного из немагнитного материала, разделенного на полости 15 мембраной 2, на которую через жесткий центр 3 со штоком 4 воздействует пружина 5, усилие которой регулируется в зависимости от требуемого давления испытания нажимной гайкой б с фиксацией относительно 20 корпуса 1 стопором (не показан), Полость А сигнализатора давления сообщается с атмосферой, а полость Б - с объемом испытуемого обьекта, давление в котором создается источником сжатого воздуха и 25 отсоединяется клапаном 7 на время испытания. Шток 4 снабжен ферромагнитным сердечником 8, на котором установлена с зазором втулка 9, снабженная соленоидом 10, Втулка 9 служит 30 каркасом для обмотки соленоида 10, который для повышеня надежности изоляции покрыт по наружной поверхности 11 слоем твердого диэлектрика, При этом, нажимная гайка б, ферромагнитный сер дечник 8 и соленоид 10 образуют индуктивный датчик В.Нажимная гайка б, изготовленная из ферромагнитного материала, полностью охватывает соленоид 10, выполняя дополни тельно функцию ферромагнитного кожуха, что повышает чувствительность индуктивного датчика В. Втулка 9 с соленоидом 10 имеет фрикционную связь с корпусом 1.посредством элемента фрикционной связи, выполненного в виде кольцевой пневматической камеры 12, расположенной в расточке нажимной гайки б. Пневматическая камера 12 имеет возможность фрикционного взаимодействия с наружной поверхнотью 1 соленоида 10 и соединена с источником сжатого воздуха через нормально закрытый вход распределительного устоойства 1,3, что обеспечивает соединение пневматической камеры 12 с атмосферой в начале испытания.Сигнализатор давления работает следующим образом.При контроле герметичности подмембранную полость Б сигнализатора давления и объем испытуемого объекта соединяют с источником сжатого воздуха, а затем перекрывают клапан 7 на время испытаний, Мемрана 2 с жестким центром 3, деформируясь под действием давления в полости Б, сжимает пружину 5, предварительно настроенную на требуемый уровень рабочего давления перемещением нажимной гайки 6, и перемещает шток 4 с сердечником 8, втулкой 9 и соленоидом 10. При этом пневматическая камера 12 не препятствует этому перемещению, После этого осуществляется переключение распределительного устройства 13 и подача сжатого воздуха в пневматическую камеру 12, что обеспечивает фиксацию соленоида 10 за счет возникшей фрикционной связи между камерой и наружной поверхностью 11 соленоида.Таким образом, индуктивный датчик В подготовлен к работе, При падении давления в камере Б, что происходит при негерметичности испытуемого объекта, сердечник 8 выводится из зафиксированного соленоида 10, и индуктивность его обмотки изменяется пропорционально выведенной из соленоида массе сердечника, сигнализируя этим о величине утечки сжатого воздуха из испытуемого объекта. По завершению испытания пневматиче- ская камера 12 подсоединяется через распределительное устройство 13 к атмосфере, фрикционная связь разрывается и соленоид 10 под действием собственного веса возвращается в исходное состоя н ие. Формула изобретения Сигнализатор давления, содержащий корпус со штуцером, установленную в нем мембрану с жестким центром, на отором размещена втулка, в осевом отверстии которой расположен шток, связанный одним концом с жестким центром мембраны, регулировочную гайку с осевым отверстием, в котором размещена втулка, пружину, расположенную между жестким центром и торцом регулировочной гайки, закрепленной в корпусе, фрикционный элемент и преобразователь перемещения в электрический сигнал, при этом фрикционный элемент размещен в кольцевом пазу, выполненным на поверхности отверстия регулировочной гайки, о т.л и ч а ю щ и й с я тем, что, с целью повышения надежности работы и удобства эксплуатации, в нем фрикционный элемент выполнен в виде кольцевой камеры, полость которой сообщена с источником давления через нормально замкнутый клапан распределительного устройства, а преобразователь перемещения в электри1675706 Составитель Е.Швая Техред М.Моргентал Редактор М.Бланар Корректор Н.Король Заказ 2995 Тираж 334 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 ческий сигнал выполнен в виде соленоида, закрепленного на внешней поверхности втулки и ферромагнитного сердечника, размещенного на другом конце штока, при этом корпус выполнен из немагнитного материала, а фрикционный элемент расположен между регулировочной гайкой исоленоидом.
