Сасов

Номер патента: 1405591

Опубликовано: 20.12.2000

Авторы: Грин, Кашин, Сасов, Скачкова, Яценко

МПК: H01B 13/00

Метки: кабеля, экранированного

1. Способ изготовления экранированного кабеля, при котором на по меньшей мере один изолированный проводник в оплетке наносят расплав состава, в который введен металлический порошок, и образуют покрытие, отличающийся тем, что, с целью повышения эксплуатационных характеристик и облегчения условий монтажа путем невозможности сохранения гибкости на период монтажа, в качестве состава используют легкоплавкий сплав и проводят его отверждение термообработкой, при этом легкоплавкий сплав содержит компоненты, образующие интерметаллические соединения с порошком.2. Способ по п.1, отличающийся тем, что при изготовлении кабеля с металлической оплеткой используют легкоплавкий сплав, компоненты...

Номер патента: 1115337

Опубликовано: 10.05.2000

Авторы: Киржайкин, Конькова, Сасов, Скачкова, Хорохорин, Яценко

МПК: B23K 35/30

Метки: бесфлюсовой, пайки, припой

Припой для бесфлюсовой пайки, содержащий висмут, свинец, индий, олово, кадмий, галлий, медь, отличающийся тем, что, с целью сохранения герметичности паяных швов при высоких температурах, он дополнительно содержит, по крайней мере, один компонент, выбранный из группы: титан, никель, молибден, алюминий при следующем соотношении компонентов, мас.%:Висмут - 12,5 - 19,9Свинец - 6,2 - 9,9Индий - 6,2 - 9,9Олово - 3,5 - 5,4Кадмий - 1,8 - 2,9Галлий - 0,9 - 1,3один компонент из указанной группы:Титан - 2,5 - 5,6Никель - 3,1 - 14,5Молибден - 4,7 - 15Алюминий - 0,9 - 2,6Медь - Остальное

Номер патента: 1466147

Опубликовано: 10.05.2000

Авторы: Геллер, Детков, Киржайкин, Копанский, Сасов, Скачкова, Яценко

МПК: B23K 35/30

Метки: бесфлюсовой, низкотемпературной, пайки, припой

Припой для низкотемпературной бесфлюсовой пайки, содержащий индий, висмут, олово, кадмий и медь, отличающийся тем, что, с целью повышения механической прочности и сопротивления износу, он дополнительно содержит карбид титана или сурьму при следующем соотношении компонентов, мас.%:Индий - 16,8 - 24,0Висмут - 9,7 - 14,0Олово - 7,4 - 10,5Кадмий - 1,1 - 1,5Карбид титана или сурьма - 5,0 - 15,0Медь - Остальное

Номер патента: 756739

Опубликовано: 10.05.2000

Авторы: Сасов, Скачкова, Яценко

МПК: B23K 35/30

Метки: бесфлюсовой, пайки, припой

Припой для бесфлюсовой пайки, содержащий медь, висмут, свинец, индий, олово, кадмий, галлий, отличающийся тем, что, с целью повышения механической прочности припоя и прочности паяного шва, он содержит дополнительно серебро при следующем соотношении компонентов, вес.%:Медь - 40 - 50Висмут - 14,1 - 22,2Свинец - 7,0 - 11,0Индий - 6,7 - 10,7Олово - 3,9 - 6,1Кадмий - 2,3 - 3,5Галлий - 1,0 - 1,5Серебро - 5 - 15

Номер патента: 1830349

Опубликовано: 30.07.1993

Авторы: Агалаков, Ким, Сасов, Слуцкий, Трунов

МПК: B43L 11/00

Метки: вычерчивания, кривых, плоских

...Таким образом, кривошипы 14,15 связаны через валы-полумуфты 7,8 с тормозами 10,11 соответственно. Кривошипы 14,15 связаны с шатунами 16,17 посредст вам вращательных шарниров 18, Шатуны 16,17 свободными концами соединены между собой с помощью вращательного шарнира 19, в котором установлен пишущий элемент 20, 25Устройство работает следующим образом.. Вал 4 двигателя 3, посредством шестерни 5 вращает с постоянной угловой скоростью зубчатое колесо 6, Сигналь 30 поступающие с блока управления 1, заставляют работать вал-полумуфтц 7,8 и тормоза 10,11, В реэульта е этого полумуфтц валовполумуфт 7,8 обеспечивают передачу вращательного движения с зубчатого колеса 6 35 на кривошипы 14,15, Тормоза 10,11 осуществляют фиксацию валов -полумуфт 10,11...

Номер патента: 1753961

Опубликовано: 07.08.1992

Автор: Сасов

МПК: H01L 21/50

Метки: гибридный, многоуровневый, модуль, электронный

...закреп 4ляется механически к общей охлаждающей системе, а внешние выводные контакты 4 плат 13 имеют контакт с общейкоммутирующей платой, образуя внешниевыводы модуля,В целях увеличения плотности упаковки целесообразно использовать вы.сокую теплопроводность подложки некоторых элементов. для непосредственной.передачи тепловой энергии на теплорастекатель; На фиг.5 показан поперечный разрез такого модуля, где элемент, входящий в плату 13, имеет не-посредственный тепловой контакт степлорастекателем 18. Особенностьюданной конструкции является то, чтопроводники 5 нанесены ца изолирующийслой, закрывающий лицевую часть элемента 1. Конструкция данного модуляпредусматривает наличие промежуточнойкоммутационной платы 19 с жесткимиплацарными...

Номер патента: 1689757

Опубликовано: 07.11.1991

Авторы: Долгов, Дьяконов, Лебедовский, Самохвалов, Сасов

МПК: G01D 15/00

Метки: перемещений, самописец, штанговый

...прохода стержня штанги. 1 ил. поверхности основания 1 корпуса. Во внутренней полости штанги 3 телескопически смонтирована штанга 5. В корпусе размещен механизм 6 перемещения носителя записи, рычаг 7, соединенный через втулку 8 и фрикционный элемент 9 со стержнем штанги 5. Пишущий элемент 10 через рессору 11 прикреплен к рычагу 7. Стержень штанги 5 через опорно-уплотнительные элементы 12 и 13 проходит через противоположные элементы корпуса, Штанга 5 подпружинена к штанге 3 пружиной 14,Самописец работает следующим образом. мописца на реперы 15 иобъектах, относителькоторых предполагаетедактор А.Коз Корректор Т.Мале Заказ 3805 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж,...

Номер патента: 1676570

Опубликовано: 15.09.1991

Авторы: Матвейцев, Мелешина, Сасов, Сергеев, Эрман

МПК: A23F 3/16

Метки: чая, экстракта

...водой с т = 21 С. взятой в соотношении 1:9, путем периодической принудительной подачи экстрагента через слой сырья в течение 50 мин с частотой 0,5 мин, затем раствор лиофильно сушат, В процессе экстракции вода покрывает сырье. Выход 24 с,в. с сохранением аромата чая.На чертеже изображена схема предлагаемого устройства.Устройство содержит конусообразную емкость 1, в нижней части которой расположена сетчатая вставка 2, соединительную трубку 3, расположенную по вертикальной оси емкости, в верхней части которой расположена соединенная с вакуумом вакуум-камера 4 с трехпозиционным краном 5, конусообразная емкость снабжена со свободносидящей решеткой 6. Совместное использование вакуум-камеры и свободносидящей решетки позволяет повысить...

Номер патента: 1491829

Опубликовано: 07.07.1989

Авторы: Белокуров, Грин, Кашин, Лазарев, Натаровский, Сасов, Скачкова, Яценко

МПК: C03C 27/08

Метки: линзового, растра

...для более эффективного использования их апертуры. После обслуживания линзы укла 35 дывают плоской стороной на фторопластовую подложку и на ней устанавливают в приспособление, где юстируют и фиксируют по рядам и строкам, при помощи винтов, образуя моноблок. При юстировке и фиксации излишки пасты вы. давливаются из соединительных швов и легко удаляются ватным тампоном. Жидкотекучее состояние пасты обеспечивается применением нагревателей, поддерживающих температуру моноблока 60 С. Затем моноблок сверху накрывают пластинкой иэ фторопласта, нагружают грузом, обеспечивающим прижатие всех линз плоскими поверхностями к подложке, и в таком виде помещают во термостат, где выдерживают при 100 С в течение 98 ч, а затем охлаждаюто вместе с...

Номер патента: 1466736

Опубликовано: 23.03.1989

Авторы: Балабановский, Дойников, Сасов, Султанбаева

МПК: A61C 13/01

Метки: базисов, протезов

...в кювету 2 и вываривание воска. Далее осуществляют введение пластмассы в полость 3 гипсовой модели 4, создание давления на пластмассу на входе в полость 3 гипсовой модели 4, полимеризацию пластмассы с последующей ее полировкой. При этом перед введением пластмассы в полость 3 гипсовой модели 4, по местам ее прохождения, наносят антиалгезионное покрытие 5, а при создании давления на пластмассу на входе в полость 3 гипсовой модели 4 одновременно осуществляют отсос воздуха с ее выхода. Создание давления во входе в полость 3 достигается с помо 1 цью газового редуктора 6, который приводит в движение поршень 7, расположенный в загрузочной камере 8, и с помощью насоса 9. При этом давление на входе составляет 1 - 1,5 атм. При выходе пластмассы...

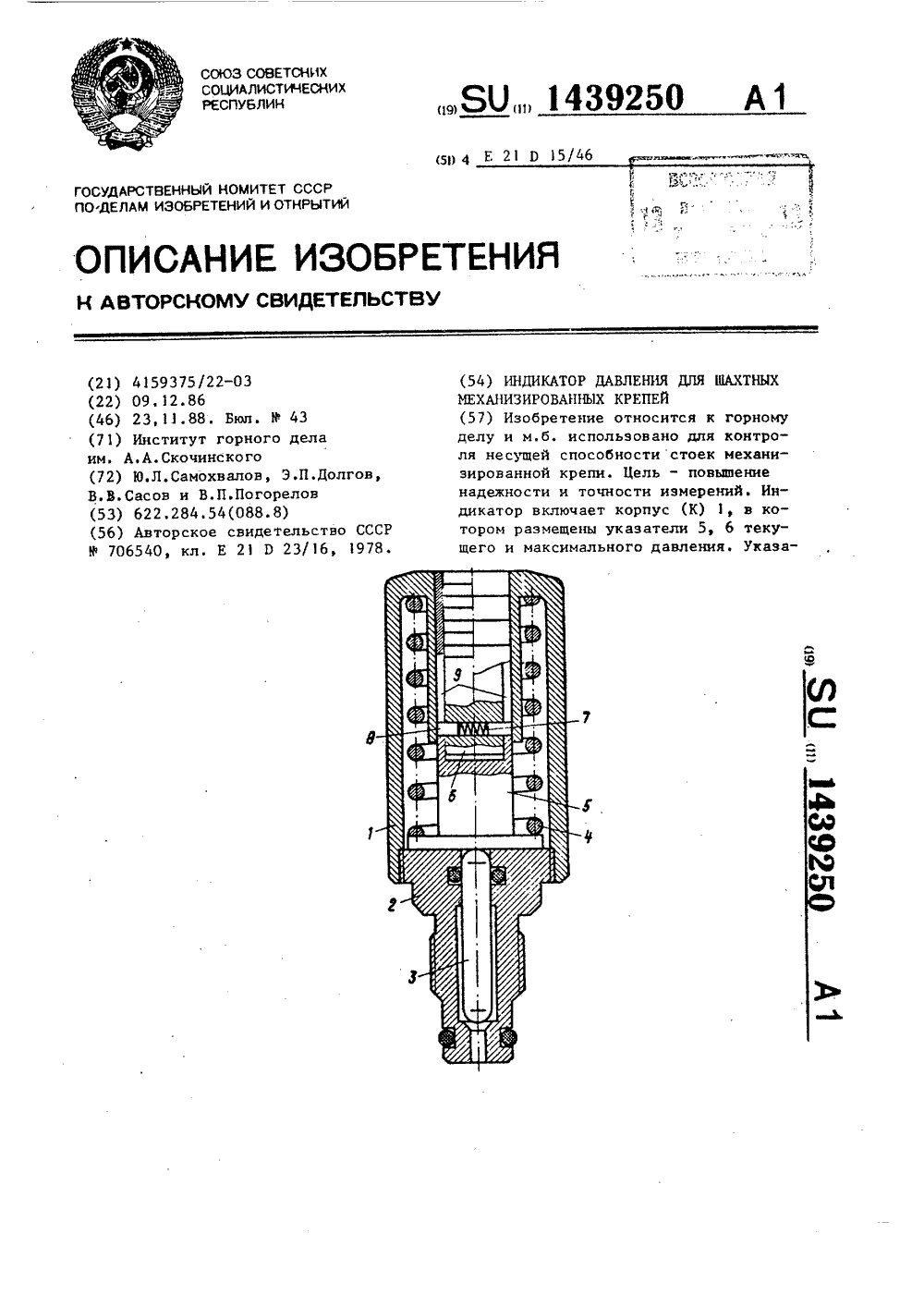

Номер патента: 1439250

Опубликовано: 23.11.1988

Авторы: Долгов, Погорелов, Самохвалов, Сасов

МПК: E21D 15/46

Метки: давления, индикатор, крепей, механизированных, шахтных

...с ее помощью указатель 5 текущего давления,выполненный в виде стакана, и указатель 6 максимального давления, соосно размещенный внутри указателя 5 текущего давления и выполненный сосквозным радиальным отверстием, в котором размещен стопор для фиксацииуказателя 6 максимального давления,выполненный из штифтов 8, одни концыкоторых подвижно установлены в продольных пазах стакана с возможностьювзаимодействия с внутренней поверхностью корпуса, а между другими установлена пружина 7 сжатия,Индикатор работает следукцим образом.Под действием давления рабочейжидкости плунжер 3 перемещает указатель 5, который выдвигается из корпуса 1 на некоторую величину в соответствии с давлением в гидросистеме,щены пружины 7 сжатия, Под действиемдавления рабочей...

Номер патента: 1432356

Опубликовано: 23.10.1988

Авторы: Долгов, Погорелов, Самохвалов, Сасов

МПК: G01L 19/08

Метки: манометр

...осей 11 направляющих 12 с пружинами 13, цапф 14, которые смонтированы на барабане 7, и храпового колеса 15, установленного в барабане 9. Храповое колесо 15 выполнено с симметричными зубьями.Кроме того, пружина 16 прижимает барабан 9 к втулке 17, Между барабаном 7 и осью 6 имеется спиральная пружина 18.Тросик 8 одним концом закреплен в барабане 7, а другим - в кольце 19 обходимо записывать давление в функции перемещения при движении тольков одну сторону. Когда необходимопроизводить запись при движении в обратную сторону, собачку надо повернуть вокруг оси 11. Дг;я протяжки ленты (заиси) при прямом и обратномходе необходимо собачки 10 повернутьнавстречу друг другу, жестко соединив тем самым барабаны 7 и 9 междусобой. При этом зарядная...

Номер патента: 1420405

Опубликовано: 30.08.1988

Авторы: Долгов, Погорелов, Самохвалов, Сасов

МПК: G01L 19/08

Метки: манометр, самопишущий

...19, жестко закрепленным на лентопротяжном барабане с ча- ф совым приводом..Прибор работает следующим образом,Под действием рабочей жидкости при увеличении давления цилиндр 9 перемещается вверх, сжимая пружину 11 45 (фиг. 3) . Вместе с цилиндром перемещается упор 13, а пишущее перо производит запись на бумажной ленте. При этом подпружиненный шток 15 механизма поворота 4 (фиг. 1) перемещаетО ся в крайнее правое положение, В конце цикла, кода давление в системе падает до нуля, цилиндр 9 перемещается вниз и в конце хода наклонной поверхностью 14 упора 13 воздействует 55 на подпружиненный шток механизма поворота, перемещая его в крайнее левое положение, а собачка 18, взаимо 05 2действуя с зубчатым венцом 19, осуществляет поворот...

Номер патента: 1406030

Опубликовано: 30.06.1988

Авторы: Бекер, Березкин, Орлов, Сасов, Эйдельштейн

МПК: B65B 5/10

Метки: послойной, тару, укладки

...шток гидроцилиндра 29 выдвинут. Когда в ручье 12 собирается количество изделий 7, соответствующее схеме укладки, срабатывают фотоэлементы (не показано). После этого отсекателем 2 с помощью гидроцилиндра 28 зажимается первое изделие 7, не поместившееся в ручье 12, После этого втягивается шток цилиндра 29, и упор 3 выдвигается за пределы ручья 12. Изделия 7 транспортером 1 перемещаются в ручье 12 на величину хода упора 3, образуя зазор междуизделием 7, зажатым отсекателем 2,и иэделиями 7, находящимися в ручье12. Положение отсекателя 2 и ход упо"ра 3 выбраны таким образом, что при срабатывании отсекателя 2 между зажатым изделием 7 и вертикальными пластинами 11 обеспечивается зазор. Таким образом, при изменении геометрических размеров...

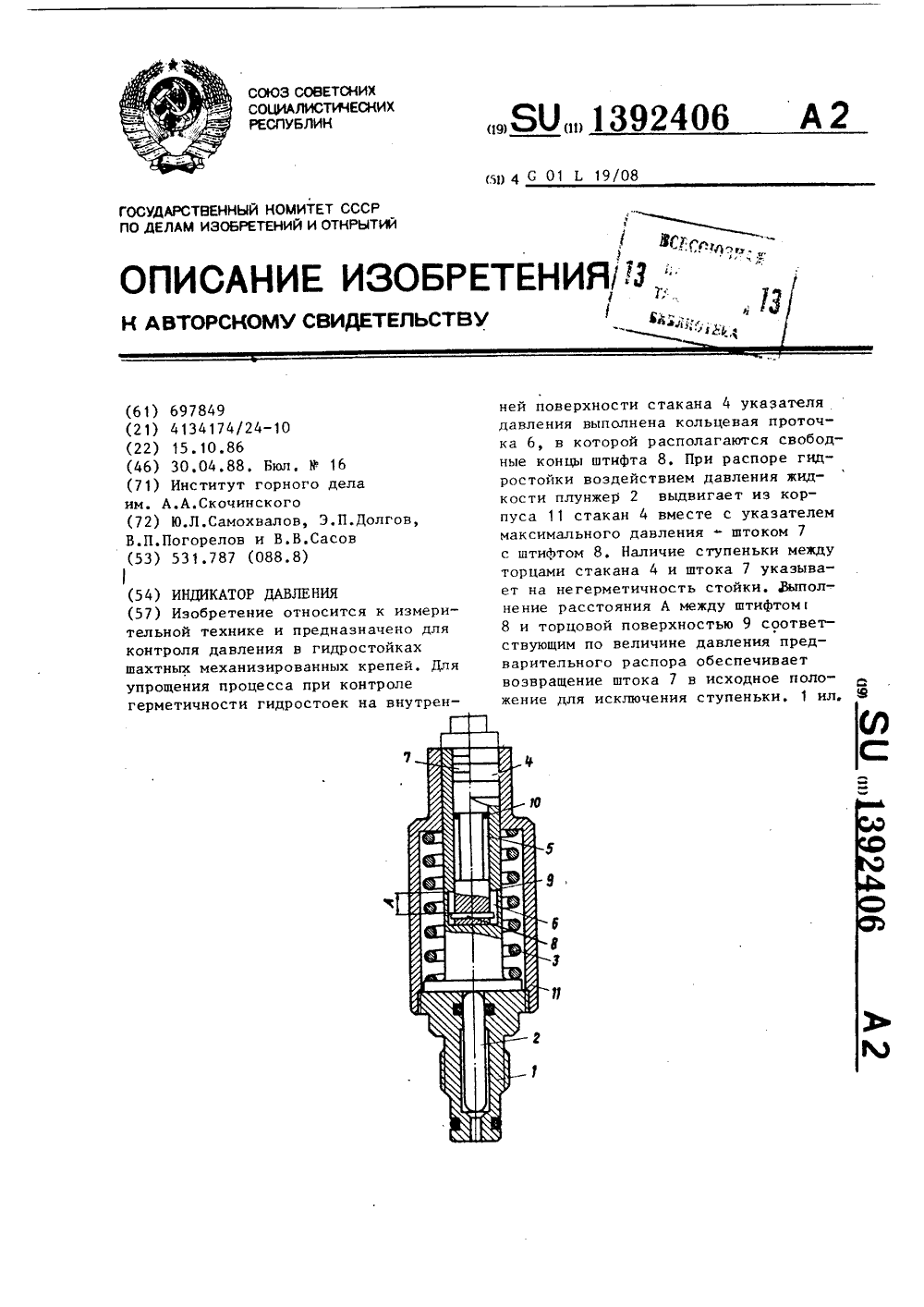

Номер патента: 1392406

Опубликовано: 30.04.1988

Авторы: Долгов, Погорелов, Самохвалов, Сасов

МПК: G01L 19/08

Метки: давления, индикатор

...давления на величину, соответствующую давлению предварительного распора.Если гидростойка крепи герметична,то давление в ней в течение всегорабочего цикла, т.е. от момента выполнения распора до разгрузки гидростойки, возрастает (или в крайнемслучае остается неизменным), и указатели 4 и 7 продолжают совместно вы Одвигаться. Если стойка окажется негерметичной и давление падает, тоуказатель 4 перемещается вниз, а указатель максимального давления, удерживаемый тормозным усилием упругойскобы 10, остается неподвижным, имежду торцами указателей 4 и 7 давления образуется ступенька. Наличиеступеньки указывает на негерметичность стойки.По мере снижения давления ступень Ока увеличивается до тех пор, покаштифт 8 не упрется в торцовую...

Номер патента: 1359508

Опубликовано: 15.12.1987

Авторы: Кутя, Морозов, Приб, Сасов

МПК: F15B 15/14

Метки: силовой, цилиндр

...12,Формула изобретения25 сливом. Изобретение относится к машиностроению, в частности к силовым гидроустройствам, и может быть использовано для привода рабочих органов вгидропроводе горных машин,Цель изобретения - расширениефункциональных возможностей силовогоцилиндра путем плавного измененияусилия на штоке,На чертеже представлена конструктивная схема силового цилиндра.Силовой цилиндр содержит корпуссторцовой крышкой 2, поршень 3 соштоком 4, установленные в корпусе 1с образованием поршневой 5 и штоковой б полостей, телескопические секции 7, 8 и 9, размещенные в расточкекрышки 2 с образованием дополнительных поршневых 10 и штоковых полостеи1,1, и пятилинейчый трехпозиционныйраспределитель 12. Телескопическиесекции 7, 8 и 9 связаны...

Номер патента: 1206183

Опубликовано: 23.01.1986

Авторы: Березкин, Дулина, Сасов, Стефаненко

МПК: B65B 35/40, B65B 5/10

Метки: группирования, порядке, предметов, цилиндрических, шахматном, штучных

...относится к упаковочной технике и предназначено для группирования штучных цилиндрических предметов в шахматном порядке, являющемся наиболее рациональным.Цель изобретения - повышение производительности.На фиг. 1 показана схема группирования предметов в шахматном порядке; на фиг, 2 - устройство для группирования цилиндрических предметов в шахматном порядке, общий вид; на фиг. 3 - то же, вид сверху,Предлагаемое устройство содержит раму 1, на которой смонтирован подающий механизм 2, приспособление 3 для подъема тары. Сбоку от подающего механизма по разные стороны установлены приемная площадка 4 с неподвижными продольными направляющими 5 и толкатель 6 в виде планки. На приемной площадке смонтирована подвижная поперечная направляющая 7,...

Номер патента: 1198576

Опубликовано: 15.12.1985

Авторы: Дьяков, Сандеров, Сасов

МПК: H01F 17/02, H01F 27/28

Метки: индуктивности, катушка

...678дарственногоизобретений иЖ - 35, Раушнт, г. Ужгоро ина Редактор Н. ШвыдкаЗаказ 7727/5В Те.Тир Госу елам сква, Пате НИИП по 113035, М илиал ПППИзобретение относится к радиоэлектронике и электротехнике и может быть использовано при производстве катушек индуктивности маломощных трансформаторов и других устройств.Целью изобретения является повышение надежности катушки и упрощение ее конструкции.На фиг. 1-4 схематически изображена предлагаемая катушка индуктивности и ее изготовление.Катушка индуктивности выполняется из гибкой изоляционной лентыГ-образной формы на одном конце с нанесенными на нее печатными проводниками 2. Катушка индуктивности имеет два выступа 3, 4, причем выступ 3 образован выступающей частью гибкой изоляционной...

Номер патента: 1194354

Опубликовано: 30.11.1985

Авторы: Мачихин, Нурмухамедов, Сасов, Эшкувватов

МПК: A21C 11/02

Метки: мучных, начинкой, формования

...части бункера находится устройство, имеющее жестко закрепленную одним концом стальную пластинку 10 с регулирующим винтом 11. Продольно-скрепляющий узел состоит из двух валиков, верхний из которых (сложной конфигурации) имеет скрепляющие площадки 12 и вогнутую поверхность 13.Поперечно-скрепляющий и режущий узел имеет ножи 14, которые с обеих сторон снабжены площадками 15. При помощи площадок 15 скрепляются пласты теста. Верхние детали узлов 5 и 6 закреплены на осях вращения консольно и легко заменяются на другие (с иной конфигурацией), Нижние гладкие валки узлов 5 и 6 перемещаются с помощью винтового механизма 16, при этом достигается хорошее качество скрепленного шва при различной толщине пластов. 5 10 15 20 25 30 35 40 45 50 55...

Номер патента: 1191599

Опубликовано: 15.11.1985

Авторы: Погорелов, Самохвалов, Сасов

МПК: E21D 23/16

Метки: гидравлических, давления, индикатор, крепей, шахтных

...из плунжерной пары 1 и 2, указателя 3 20 максимального давления и указателя 4 текущего давления, компенсирующей пружины 5, тормозного кольца 6 и ди:танционной проставки 7,установленной в кольцевой паз 8. Указанные детали 25 заключены в корпус 9. Указатели давления выполнены из двух полуцилинд" ров, причем указатель 4 текущего давления имеет уступ и взаимодействует с компенсирующей пружиной 5, а ука ватель 3 максимального давления своим торцом взаимодействует с уступом указателя текущего давления и фиксируется тормозным кольцом 6, выполненным из упругого материала. Указатели те-кущего и максимального давления разцелены дистанционной проставкой 7,3. Индикатор по пп.1 и 2, о т - л и ч а ю щ и й с я тем, что дистанционная проставка...

Номер патента: 1181943

Опубликовано: 30.09.1985

Авторы: Березкин, Сасов, Стефаненко

МПК: B65B 5/10

Метки: тару, укладки, цилиндрических

...Из накопителя 2 через переходную площадку 20 иэделия 18 поступают на тумбы 10 стола 9 до упора 2 1, После этого стол 9 поднимается в верхнее положение. При этом изделия 18 оказываются внутри обечайки 3, а торцовые поверхности тумб 10 выполнены подвижными с возможностью периодического отсекания соответствующих рядов изделий и перекрывают выходиэделиям 18 иэ накопителя 2.После подъема стола 9 гидроцилиндры 6 перемещают планки 7 и 8навстречу друг другу и затем возвращаются в исходное положение.При этом происходит смещение рядовизделия 8 на требуемую величину всоответствии со схемой укладки.После этого гидроцилиндр 22, перемещая толкатель 23, производитсжатие партии изделий 18 до соприкосновения рядов. Причем величинахода толкателя 23...

Номер патента: 1167774

Опубликовано: 15.07.1985

Автор: Сасов

МПК: H05K 13/00

Метки: блоков, инструмент, между, платами, радиоэлектронных, радиоэлементов, смежными, установки

...г). Затем припаивают выводы 8 и 9 к платам 10 и 11.Демонтаж радиоэлементов 7 из блокапроизводится в обратной последовательности,Демонтаж радиоэлементов 7 из блока 40производится в обратной последовательности.При гибке выводов радиоэлемента 7инструментом происходит перекатываниецилиндрической поверхности 6 меньшегорадиуса (г) по корпусу радиоэлемента 7, 45что обеспечивает изгиб вывода с заданнымрадиусом по цилиндрической поверхности6 большего радиуса (К) без осевых нагрузок на вывод.Предлагаемый способ налагает определенные требования на конструкцию блока(размер между платами, толщина плат,шаг расположения элементов, размер предварительной подрезки выводов элементови т.д,).Из фиг. 1 в и г следует, что55В=1+К+Х,где В - расстояние от...

Номер патента: 1138552

Опубликовано: 07.02.1985

Авторы: Кутя, Сасов

МПК: F15B 13/02

Метки: гидравлический, распределитель

...цель достигается тем, что в распределителе, содержащем корпус с рабочими каналами, размещенный в его расточке подпружиненный пружинами цилиндрический золотник с центрирующими элементами, в торцах золотника выполнены конические расточки, в которых размещены с образованием демпфирующих камер переменного сечения при перемещениях золотника центрирующие элементы и пружины. 35На чертеже изображен гидравлический распределитель.Гидравлический распределитель состоит из корпуса 1, цилиндрического золотника 2,в торцах которого выполнены расточки, внутри последних, в свою очередь, размещены центрирующие элементы 3 и 4 с пружинами 5 и 6 и упорными шайбами 7 и 8, Центрирующие элементы 3 и 4 закреплены в корпусе 1 стопорными кольцами 9 и 10....

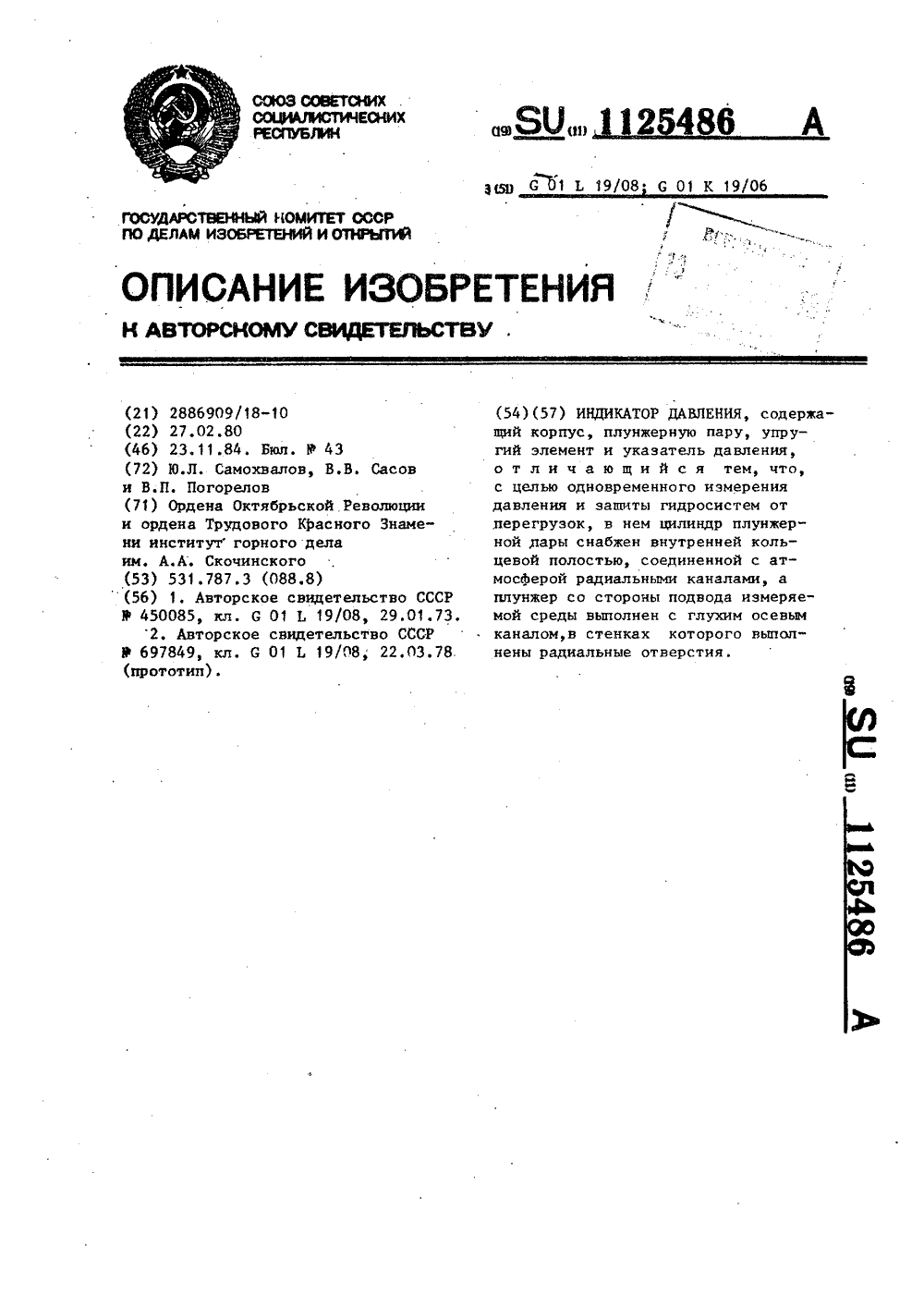

Номер патента: 1125486

Опубликовано: 23.11.1984

Авторы: Погорелов, Самохвалов, Сасов

МПК: G01L 19/08

Метки: давления, индикатор

...предлагаемый индикатор давления, общий вид. ЗоИндикатор состоит из, плунжернойпары, включающей цилиндр 1 и плунжер 2, упругого элемента 3, преимущественно выполненного в видепружины, указателя 4 текущего давления и указателя 5 максимальногодавления. Указатели 4 и 5 выполненыв виде стаканов. Указатель 5 максимального давления размещен внутриуказателя 4 текущего давления и40выполнен с радиальными отверстиями6, в которые пропущены концы упругой тормозной скобы , расположенной внутри указателя. Концы скобы7 пропущены также через продольные 45пазы 8, выполненные в указателетекущего давления, и контактируютсяс корпусом, обеспечивая необходимое тормозное усилие. Плунжер 2выполнен с глухим осевым каналом 9,48 бв стенках которого имеются...

Номер патента: 1113309

Опубликовано: 15.09.1984

Авторы: Бекер, Березкин, Дулина, Орлов, Сасов, Эйдельштейн

МПК: B65B 5/10

Метки: предметов, тару, укладки

...8 и конечным выключателем 9. Между приемным 2 и выдвижным 3 столами имеется ллоцадка, служащая20 второй резервной зоной 10.Толкатель 4,выполненный с возможностью возвратнопоступательноо перемещения в направлении, перпендикулярном подающему транспортеру 1, снабжен промежуточным выкльоцателем 1. Со стороны выдвижного стола 3уста новлено двухлозиционное подъемно-поворотное устройство 2, на которое устанавливаются контейнеры 13 и 4,Работе устройства в автоматическом режиме предшествуют подготовительные операции: на каретку подъемно-поворотного устройства 12 вручную вкатывают пустую стан. З 5 40 45 50 55 На фнг. 1 представлена схема устройства для укладки предметов в тару, в плане; на фиг. 2 - вид Л на фиг. 1; на фиг. 3 вид Б на фиг....

Номер патента: 1102727

Опубликовано: 15.07.1984

Авторы: Личко, Сасов

МПК: B65G 17/20

Метки: конвейер, подвесной

...тем, что в подвесной конвейер, включаюший перемешаемые по ходовому пути тяговым органом каретки с траверсой и грузовой подвеской с роликами и направляюшие, снабжен подпружиненными направляющими со скосами; размешенными в месте разгрузки, при этом подвеска выполнена с проемами в верхней части с возможностью вертикального перемещения.На фиг. 1 показан конвейер, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Конвейер содержит ходовой путь 1, гибкий тяговый орган 2 с каретками 3, на которых подвешена грузонесушая траверса 4 с подвеской 5 выполнена с проемами 6 и с тарой 7. Подвеска установлена с возможностью вертикального перемешения. Основание грузовой подвески 5 снабжено роликами 8 для взаимодействия с горизонтальными направляющими 9,...

Номер патента: 1076390

Опубликовано: 28.02.1984

Авторы: Гасюль, Коваржик, Перлов, Сасов

МПК: B65H 19/02

Метки: держатель, катушки

...установленную на ступице обоймы с возможностью осевого перемещения, за 35 жимы катушки, выполненные в виде угловых рычагов, шарнирно связанных посредством тяг с втулкой и контактирующих сВободными плечами с торцом обоймы, и прижимы эластичной манжеты, выполненные 40 в виде рычагов по количеству зажимов, радиально расположенных и шарнирно связанных с угловыми рычагами, и каждый угловой рычаг зажимов вторым плечом шарнирно соединен с обоймой и имеет на плече, контактирующем с торцом обоймы, фрик ционные элементы, а шарнир, соединяющий рычаг прижима манжеты с двуплечим рычагом, размещен между его шарнирами. лены проушины 5 (фиг. 4), к которым при помощи осевых шарниров 6 прикреплены тяги 7. К противоположным концам тяг 7 при помощи шарниров...

Номер патента: 1043070

Опубликовано: 23.09.1983

Авторы: Березкин, Войтик, Гласов, Сасов, Стефаненко

МПК: B65B 5/10

Метки: тару, укладки, цилиндрических

...и гидроцилиндр 16, Толкатель 15и гидроцилиндр 16 соединены с помощьюпружинного компенсатора 17.Накопитель 2 выполнен в виде цепноготранспортера, часть которого с помощью55пластин 18 разделена на ручьи 19, количество которых соответствует схеме укладки изделий 20 в контейнере 11 и имеет свободную часть, служащую для обеспечения определенного запаса изделий 20,Горизонтальная площадка 4 с помощью пластин 21 также разделена на ручьи в соответствии с делением накопителя 2.Упор 6 имеет ступенчатую форму, его выступы 22 и впадины 23 подобраны таким образом, что обеспечивают смещение изделий 20 в соседних ручьях на половину диаметра изделий с целью получения шахматной укладки.Между накопителем 2 и горизонтальной площадкой 4 располоЖен...

Номер патента: 1041054

Опубликовано: 15.09.1983

Авторы: Апанасенко, Кессель, Краденов, Сасов

МПК: A01C 1/08

Метки: предпосевной, семян

...и заземленным электродаМашина снабжена устройством для отвода лишних семян с виброрешета в семенной бункер, установленным на выходе виброрешета и сблокированным с механизмамипривода ходовой части и загрузочного устройства посредством дополнительного датчика уровня семян.3Метатель выполнен с возможностью вращения вокруг вертикальной оси посредством привода.На фиг. 1 схематично изображена предлагаемая машина; на фиг. 2 и 3 - варианты выполнения направителя семян.Машина для предпосевной обработки семян включает загрузочное устройство 1 с механизмом привода (не показан), камеру 2 обработки семян, внутри которой расположены осадительные электроды 3 и коронирующие электроды 4. Над камерой установлено виброрешето 5 с датчиком 6 уровня...

Номер патента: 1031850

Опубликовано: 30.07.1983

Авторы: Березкин, Богданов, Парадов, Сасов, Стефаненко

МПК: B65G 1/02

Метки: грузов, склад, хранения, штучных

...причем нижние поверхности всех балок расположены в одной горизонтальной плоскости, а грузоподъемная площадка погрузочно-разгрузочного средства снабжена упором для взаимодействия с захватом.На фиг. 1 изображен один ярус стеллажа и погрузочно-разгрузочное средство, вид сбоку; на фиг, 2 - узел 1 на фиг. 1; на фиг. 3 - рама днища контейнера, захваченная захватом.Склад содержит многоярусный стеллаж1 (показан один ярус) с направляющими 2, между которыми размещен механизм перемещения контейнера 3, включающий трособлочную систему 4, связанную с кареткой 5.На каретке 5 установлен захват 6, у которого в верхней части имеются скосы 7 и 8, а также Т-образный паз, одна часть 9 которого выполнена поперек захвата и имеет рабочие поверхности 10 и 11, а...
