G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 146290

Опубликовано: 01.01.1962

Авторы: Агабеков, Бурмистов, Бурмистров, Майсурян, Худавердиев

МПК: G01F 11/04

Метки: дозатор, катализатора, поршневой, твердого

...не перекрывала полностью штуцера ввода и вывода растворителя.Скорость врашения направляющего диска выбирается в зависимости ст величины подачи катализатора и при малых подачах порядка 100 - 200 слlч при диаметре Ду=б" принимается 20 обlлшн,Небольшое число оборотов диска более удобно, так как при этом создаются более олагоприятные условия работы сальника вала направляющего диска, имевшего относительно большой диаметр вследствие того, что этот вал изготавливается полым и является также штуцером для периодической загрузки дозатора свежим катализатором из переносного бункера или по линии пневмотранспорта.Вращение направляюшего диска осуществляется через червячную пару 23, 24, имеющую привод от самостоятельного электродвигателя.Бронзовая...

Номер патента: 146516

Опубликовано: 01.01.1962

Автор: Ремизов

МПК: G01F 5/00

Метки: расхода, топлива

...топливо поступает в камеру 1 через кран-переключатель 6 и вызывает перемещение перегородки 3 справа налево. При этом топливо из камеры 2 через тот же кран-переключатель поступает к потребителю,Пои крайне левоз положении перегородки укрепленный на ней - лачок 6 переключает блок-контакты К электрической схемы устройства, в результате чего катушки Л, поворотного реле 7 получают питание, якорь 8 реле поворачивается и переставляет кран-пе 1 мкгпочатель в положение, изменяющее поток топлива. Одновременно катушки Ля получают питание через блок-контакты К,. Блок-контакты укреплены на якоре поворотного реле, В новом положении крана-переключателя топливо поступаст в камеру 2 и приводит в движение перегородку.146516Возвратно-поступательное...

Номер патента: 146517

Опубликовано: 01.01.1962

Автор: Химунин

МПК: G01F 1/66, G01P 5/24

Метки: весового, жидкости, расхода, ультразвуковой

...одновременно по и против потока жидкости ультразвуковые сигналы по одному акустическом каналу.Л 146517Работой генератора управляет мультцвибратр 5, вырабатьпгаюццй в период посылки импульс, длительность которого мсш гцс полного ;1 с меня 11 спростр 11 с 1111 ,чьтрзук;1 мекд бр,1 т 1).;м 1, 13111 р 1 чтр 4 соединены с гсцл 1 телЯм 6 ц 7, которые и;1 ремн 11 дсылкц им 1,11;1 вибраторами заперты сгид,чам, поступающими с дух других ых 1- дов мультивибрато;а. После окончания импульса генератор 4 прекращает свою работу и одновременно открываются усилители б и 7. Прц этом сигналы от вибраторов будут проходить к усилителям, выходы которых подключены к фазометру 8.Для устранения квадратичной зависимости выходного напряжения от скорости...

Номер патента: 146518

Опубликовано: 01.01.1962

Автор: Ермолаев

МПК: G01F 15/06

Метки: желобу, жидкости, количества, протекающей, счетчик, электромеханический

...через желоб и приводит во вращение гидравлическое колесо 2. Лопасти колеса занимают всю площадь сечения канала, а каждая пара лопастей при прохождении по каналу отсекает определенное количество жидкости (на фиг. 1 - заштри Лв 14 б 518ховано). Объем отсекаемого количества жидкости при определенных размерах лопастей колеса 1 и канала зависит только от высоты уровня жидкости, Фиксирование высоты уровня жидкости осуществляется при помощи электроконтактного уровнемера б, рядовые электроды 8 которого расположены по закону заполнения жидкостью сектора между лопастями колеса в зависимости от высоты уровня жидкости. Так как за время одного оборота гидравлического колеса высота уровня практичечески постоянна, то количество электродов 8,...

Номер патента: 146519

Опубликовано: 01.01.1962

Авторы: Барыкин, Петренко

МПК: G01F 1/34, G01F 15/06

Метки: диффманометр-расходомер, пневматический

...Совете Министров СССРОпубликовано в Бюллетене изобретений ЛЪ 8 за 1962 и.146519 ного преобразователя. Так как усилие, развиваемое на чувствительном элементе 1 и пропорциональное квадрату расхода воздуха, посредством рычажной системы уравновешивается усилием обратной связи, пропорциональным квадрату величины его выходного давления, то выходное давление воздуха будет пропорционально измеряемому расходу.Предмет изобретенияПневматический диффманометр-расходомер, состоящий из диффманометра и пневматического устройства для извлечения квадратного корня, о т л и ч а ю щ и й с я тем, что диффманометр и квадратичное устройство выполнены в одном агрегате.б /2Составитель описания В. М. Лебедев Редактор Л. М. Струве Тскред А. А, Кудрявицкая...

Номер патента: 146520

Опубликовано: 01.01.1962

Автор: Никитин

МПК: G01F 1/64

Метки: индукционный, расходомер

...с жидким мсаллом пропускают ток достаточной величины, который создаст в трубопроводе, как В проводнике, магнитное поле. В двикущемся металле ицдуктируется э.д.с., направленная по радиусу трубы. Для измерения э,д.с. В трубопровод (по его оси) вводят электрод, изолированный от стенки трубы и от протскаюшего металла. Вторым электродом служит стенка трубы.1 атчик рясходомсра (фиг, 1) представляет собой участок трубы 1 пр 5 моуГОлы 1010 сс 1 сцц 51, монти 15 усмыц В трубОцрОВОд с ПООпыс сварки.Г 10 мегял,у, расположспному в указанном участке трубы, пропускается ток 1, в результате чего создается магнитное поле.Для орпентяццц полученного поля у двух больших сторон поперечного сечения участка располагают пластины 2 из ферромагнитного...

Номер патента: 146521

Опубликовано: 01.01.1962

Авторы: Гриневич, Карандеев, Новик

МПК: G01F 23/26

Метки: емкостной, уровнемер

...указатель (детектор) равновесия 11. Все обмотки выполнены так, что межд ними существуеттесная индуктивная связь.Магнитные потоки, создаваемые токами 72 и /, в обмотках 7 и 8Е 2 и Е,), вычитаются из магнитного потока обмотки б (Е,), создаваемого током ь Количество витков обмоток 1., Е, и 12 равно оответственно и п 2 и и;, Очевидно, что равновесие данного шестиплечего моста наступит при условииг, п, 2 п 2 - гзп;, =- О (3)При вьшолнении этого условия магнитный поток, связанный с обмотками ь 12 и г равен нулю и эквивалентные индуктивныс сопротивления этих обмо 1 ок также равны нулю, Поскольку обмотки могут быть выполнены так, что их омические сопротивления будут пренебрежимо малы по сравнению с сопротивлениями соответствующих секций...

Номер патента: 146522

Опубликовано: 01.01.1962

Автор: Баташев

МПК: G01F 23/284

Метки: диапазоне, миллиметровом, модуляцией, радиоволн, уровнемер, частотной

...Число импульсов будет прямо пропорционально разнице частот и электрическому расстоянию от детсктора до места отражения. Счетно-решающее устройство производит операцию вычитания числа импульсов, соответствующего некоторому положению уровня жидкости в датчике, из числа импульсов, соответствующего нулевому положению уровня. Таким образом, число импульсов на выходе устройства будет прямо пропорционально высоте уровня и разности между максимальной и минимальной частотами.Выбирая некоторую постоянную разность частот, можно получить абсолютную или относительную величину уровня в цифровом выражении, которая регистрируется на цифровом табло 8, соединенном с выходом счетно-решающего устройства 7. Ячейка памяти, на которойЛо 14 б 522...

Номер патента: 146721

Опубликовано: 01.01.1962

Автор: Лавров

МПК: G01F 13/00

Метки: дозатор, жидкостей, токопроводящих

...горения лампы 11. Контакт 19 реле 10 создает цепь срабатывания исполнительного механизма слива жидкости и цепь зажигания сигнальной лампы 20, котораясигнализирует о начавшемся сливе жидкости из дозирующего бака.Одновременно с этим контакты 21 реле 10 создают цепь срабатывания146721электромагнита 22 искателя. Искатель делает один шаг, Через щетку 12 создается цепь срабатывания реле 23. Контакты 24 этого реле разрывают цепь электромагнита 22, а контакты 25 блокируют сработавшее реле 10. Контактом 26 реле 23 блокируется загоревшаяся лампа 13, Через время первого цикла дозирования, которое определяется временем срабатывания реле 15, последнее срабатывает.Контактом 27 этого реле создается цепь срабатывания электромагнита 22 шагового искателя....

Номер патента: 146742

Опубликовано: 01.01.1962

Автор: Демьянчук

МПК: G01F 23/26

Метки: барабане, воды, котла, парового, уровня

...преобразователя напряжением, линейно зависящим от величины давления в барабане, замеряемого электрическим манометром, сигнал которого усиливают в электронном усилителе.На чертеже приведена электрическая схема измерения по предлагаемому способу.Барабан парового котла снабжен дифференциальным манометром ДМ с индукционным преобразователем. Питание к индукционному преобразователю подается с коррекцией по величинс давления. Сигнал О пропорциональный давлению в барабане, получаемый с помощью трансформаторно-индукционного датчика давления ЧЭД. складывается с постоянным по величине напряжением О, от вторичной обмотки трансформатора ТР,. Суммарный сигнал подается на ламповый усилитель мощности 1 лампа 6 П 18 П) с трансформаторным...

Номер патента: 146980

Опубликовано: 01.01.1962

Авторы: Кушнарев, Терешков, Траскин

МПК: G01F 11/08

Метки: дозатор, жидкостей

...фиксируют в положении на слив, при котором кхлачок 10 закрывает клапан 11 и освобождает клапан 12, который открывается под действием пружины 13.Поступаюшая жидкость, заполняя емкость дозатора, перемешает резиновый мешок 2 и мембрану 5 до упора в крышки 4 и И, при этом воздух из полости 15 вытесняется через штуцер 1, а из полости 8 через открытый клапан 12 и выходной штуцер 16.После заправки штуцер б закрывают и освобождают рукоятку 9, которая под действием пружины 17 возвращается в исходное положение.Пружина 18 постепенно отжимает мембрану 5 в исходнос положе. ние, при этом полость 8 заполняется жидкостью, поступаюшей из поло сти через трубку 19 и клапан 11. Затем к 1 цтуцеру 1 подключают сжатый воздух, дозатор заряжен и готов и...

Номер патента: 146982

Опубликовано: 01.01.1962

МПК: G01F 1/84

Метки: 146982

...будет иметь более высокую чувствительность, чем известные.На фиг. 1 изображен предлагаемый расходомер; на фиг. 2 - работа сильфона на изгиб.Вибрационный гироскопический расходомер представляет собой трубу, изогнутую в виде кольца 1. Труба соединена с питающим трубопроводом с помощью сильфонов 2. Если кольцо колеблется с помощью вибратора вокруг горизонтального диаметра по оси Х - Х кольца, тогда прецессионные колебания возникают вокруг вертикального диаметра по оси Л - Л кольца, причем амплитуда этих колебаний пропорциональна весовому расходу.Сильфоны при этом работают на изгиб (фиг. 2), тогда как у известных вибрационных гироскопических расходомеров они работают как на изгиб, так и на кручение. Так как при изгибе сильфоны обладают...

Номер патента: 146983

Опубликовано: 01.01.1962

Автор: Кацнельсон

МПК: G01F 1/56

Метки: поплавковый, расходомер, электромагнитный

...положении контролируется следящей системой (катушкой 6) и соленоидом 7, втягивающим сердечник 3. Приближение поплавка к следящей катушке 6 вызывает (с помощью электронного усилителя, не показанного на чертеже) увеличение постоянного тока в соленоиде 7.Удаление поплавка вызывает уменьшение тока в соленоиде. Поплавок колеблется в вертикальном положении. благодаря дифференцирующему устройству, включенному в усилительный контур (на чертеже не146983показано), колебания поплавка затихают, и поплавок занимает устойчивое положение. Конец тального сердечника находится в зоне постоянной тяги соленоида, что необходимо для того, чтобы изменения параметров электронной усилительной схемы, включенной между следящей катушкой и соленоидом, не изменяло...

Номер патента: 146984

Опубликовано: 01.01.1962

Автор: Белов

МПК: G01F 15/16

Метки: давления, дроссельное, малых, перепаду, предназначенное, расхода, рейнольдса, числах

...недостатков.Устройство сохраняет постоянство коэффициента расхода при малых числах Рейнольдса, лежаших ниже предельных значений; позволя. ет измерять расход загрязненных жидкостей; имеет простой в изготовлении рабочий профиль.Достигается это благодаря тому, что в описываемом дроссельном устройстве, выполненном в виде конического сужающегося по направлению потока отверстия, угол конуса равен 60, длина конуса равна половине меньшего диаметра, длина же цилиндрической части равна 0,02 этого диаметра со стороны выхода потока.На чертеже схематически изображена конструкция предложенного мстройства.14 б 98 Устройство имеет коническое сужающееся по направлению потока отверстие с углом конуса в 60 и длиной, равной половине меньшего...

Номер патента: 146985

Опубликовано: 01.01.1962

Автор: Гуревич

МПК: G01F 23/284

Метки: уровнемер

...ср= с 11 гр,-т сто гр 1 (1)где гр - электрическая длина шлейфа;сРя - РасстоЯние 1 в электРических гРадУсах) от точки подключснил шлейфа до уровня измеряемой жидкости 4.Выражение справедливо при условии равенства между собой волновых сопротивлений; Ю 111 к и й, шлейфа, кабеля и датчика соотвегственно,14 б 985Из графиков фиг. 2 видно, что участки кривых вблизи =90 практически прямолинейны, тангенс угла наклона этих участков меньше единицы, следовательно, на этих участках можно осуществить сужение пределов измерения значения р. В области значений ср, близких к 180, имеет место расширение, пределов изменения р.Короткозамкнутый реактивный шлейф можно заменить сосредоточенной индуктивностью, при условии сохранения равенства между...

Номер патента: 146986

Опубликовано: 01.01.1962

Авторы: Колбин, Фиалков

МПК: G01F 3/00

Метки: количества

...усилия, возникающие при образовании над отверстием динамически неустойчивых саморазрушающихся равновесных сводов, через стадии образования и разрушения которых происходит процесс истечения сыпучих материалов.Между частотой образования сводов и скоростьществует линейная зависимость, поэтому наличие дили числе сводов, возникших и разрушившихся завремени, позволяет судить о скорости истечения илишедших через бункер материалов.Устройство состоит из датчика 1, воспринимающего усилия давления и преобразующего их в электрические импульсы, и вторичного прибора, состоящего из усилителя 2, ограничителя чувствительности 3 и частотомера 4 или счетчика импульсов. Последние, в свою очередь могут быть подключены к записывающему прибору.14 б 98...

Номер патента: 147338

Опубликовано: 01.01.1962

Автор: Шмерлинг

МПК: G01F 13/00, G05D 7/06

Метки: вещества, распределением, трубопроводах

...ЭНРь Если изменениерасхода по коллектору 1 было в сторону увеличения, то ЭНР включитсвое исполнительное реле на закрытие шибера (уменьшение расхода),а ЭНР - ЭНР 4 - на открытие шибера (увеличение расхода).Перемещение шиберов будет продолжаться до тех пор, пока расходы по всем трубопроводам снова не уравняются и движки реостатныхдатчиков не займут одинаковое, но уже соответствующее новому расходу, положение на реохордах. Напряжение на входах ЭНР вновь станет равным нулю, исполнительные реле 1 Р (фиг. 3) станут в нейтральное положение, и шиберы остановятся.Таким образом, изменение расхода по любому из трубопроводоввызывает срабатывание всех ЭНР и перераспределение газа междутрубопроводами до уравнивания всех расходов.Так как жесткого...

Номер патента: 147362

Опубликовано: 01.01.1962

Авторы: Зверева, Лазовский, Михно, Савватаева, Худай

МПК: G01F 13/00, G01N 27/10

Метки: растворов, солесодержания

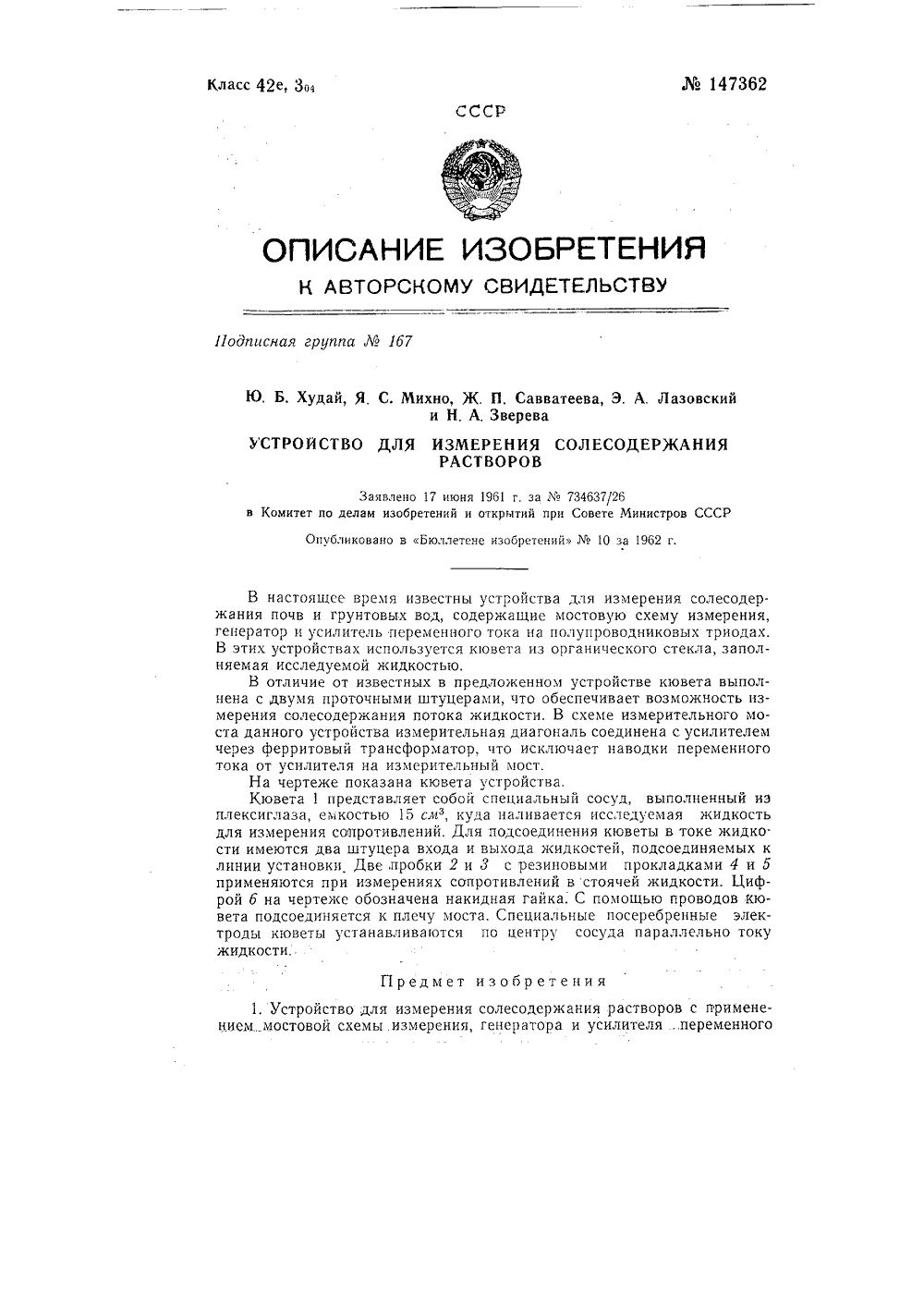

...что исключает наводки переменного тока от усилителя на измерительный мост.На чертеже показана кювета устройства.Кювета 1 представляет собой специальный сосуд, выполненный из плексиглаза, емкостью 15 слз, куда наливается исследуемая жидкость для измерения сопротивлений. Для подсоединения кюветы в токе жидкости имеются два штуцера входа и выхода жидкостей, подсоединяемых к линии установки Две,пробки 2 и 3 с резиновыми прокладками 4 и 5 применяются при измерениях сопротивлений встоячей жидкости. Цифрой б на чертенке обозначена накидная гайка. С помощью проводов кювета подсоединяется к плечу моста. Специальные посеребренные электроды кюветы устанавливаются по центру сосуда параллельно току жидкости. П т изобретен 1. Устройство для...

Номер патента: 147466

Опубликовано: 01.01.1962

Авторы: Бабичев, Ермоленко, Шергин

МПК: B67C 3/04, G01F 11/14

Метки: автоматическая, жидких, карусельного, консервную, крупную, продуктов, розлива, тару, типа

...скоба 1 б, взаимодействующая со штоком 17 через укрепленную на верхнем конце его головку 18. На нижнем конце штока 17 укреплен клапан 19, взаимодействующий с гнездом 20 сливной трубки бОпускание дозировочного устройства осуществляется при помощи верхнего копира 21 и ролика 22, укрепленного на упорном фланце 9. Работа машины происходит следующим образом: тара, поступившая в машину, поднимается площадками 1 вверх. При этом нижняя часть сливной трубки б входит в тару, а упорный фланец 9 венчиком горлышка тары поднимается вверх и посредством тяг и поперечин поднимает вверх клапан 7 с сидящим на нем мерным стаканом, заполненным продуктом. Когда уровень продукта достигнет верхнего края сливной трубки, продукт вливается и заполняет...

Номер патента: 147525

Опубликовано: 01.01.1962

Авторы: Глаголичев, Корепин, Муравьев, Турбанов

МПК: B65B 1/24, B65B 1/28, G01F 11/24 ...

Метки: асбеста, мешки, упаковки

...для выхода воздуха из прессуемого асбеста в зазор между цилиндрами.На чертеже изображено предложенное устройство для упаковки асбеста в мешки в трех проекциях,Устройство состоит из дозировочного аппарата 1, поворотного стола 2, четырех пресс-форм 3, двух винтовых прессов 4 и 5, упаковочной формы б, аспирационной системы 7 и 8, швейной (зашивочной) машины 9, конвейера 10 и кольцевых воронок 11 пресс-форм 3, соединенных с патрубком 12.Во время работы устройства дозировочный аппарат 1 выдает асбест определенными. порциями в пресс-форму, после чего пресс-форма поворачивается поворотным столом, а под загрузку ставится следующая пресс-форма. Асбест в форме уплотняется первым винтовым147525прессом, воздух при этом удаляется из асбеста с помощью...

Номер патента: 147847

Опубликовано: 01.01.1962

Автор: Фокин

МПК: G01B 7/12, G01F 17/00

Метки: бревен, объема, учета, электромеханическое

...движения бревна. Для этого трансформатор б содержитЗо 147847две входные обмотки 7 и 8, размещенные на его крайних стержнях. На обмотке 7 прои вращениями асинхронного двигателя 9 индуктируется магнитный поток. пропорциональный току в роторной цепи двигателя, а на обмотке 8 индуктируется магнитный поток, пропорциональный току холостого хода того же двигателя. Число витков обмоток 7 и 8 и их включение подобрано таким образом, чтобы в результате взаимодействия создаваемых обмотками 7 и 8 магнитных потоков в среднем стержне возникал результирующий магнитный поток, пропорциональный приведенному току в роторной цепи асинхронного двигателя, Этот магнитный поток, пронизывая обмотку 5, будет наводить в ней электродвижущую силу,...

Номер патента: 148236

Опубликовано: 01.01.1962

Автор: Андрианов

МПК: G01F 23/30

Метки: полимеров, пространственного, регулярных, строения

...углерод, кремний, титан, олово, свинец, бор, алюминий, фосфор и др. Из органических соединений могут быть использованы, например, вещества с молекулами строения ССН,ОСО (СН 2), Х 14, где Х=СООН, - ОН, - КН 2 и другие.П р и м е р 1. 1 г-моль а,со-динатрийоксидиметилсилоксана ИаОЯ(СНз)04 Ха растворяют в бензоле и при работающей мешалке в раствор вводят при температуре 40 раствор 0,25 г-моля 81 С 14 в бензоле. Затем отделяют осадок ХаС 1 и к смеси добавляют 80%-ную уксусную кислоту; выпавший осадок уксуснокислого натрия отделяют центрифугированием. Раствор упаривают, отгоняя количественно бензол. Получают тетрафункциональный разветвленный олигомер строения: СН,ОЯ 1,ОНСН, который НО 81 О, Т 1 конденсируют при нагревании до температуры 150...

Номер патента: 148253

Опубликовано: 01.01.1962

Авторы: Биргер, Бражников

МПК: G01F 1/66, G01P 5/24

Метки: расходомер

...каскады 10 и И управляются модулирующим генератором 15. При этом селекторный каскад 13 не пропускает колебаний с усилителя 9, излучаемых в смежных тактах коммутации.При наличии разности фаз колебаний, поступающих на детектор 12, с его выхода на регулирующее устройство б поступит сигнал, пропорциональный разности фаз. Регулирующее устройство начнет автоматически уменьшать эту;разность до нуля Одновременно с пьезоэлектрического преобразователя 5 колебания через селекторный каскад 1 б и усилитель- ограничитель 17 поступают на фазовый детектор 18, где они сравниваются с принятыми колебаниями на пьезоэлектрическом преобразователе 4, поступающими на детектор 18 через селекторный каскад 19 и усилитель-ограничитель 20. Измеренная регистрирующим...

Номер патента: 148254

Опубликовано: 01.01.1962

Автор: Перельштейн

МПК: G01F 1/32, G01F 1/66

Метки: акустический, газа, жидкости, потоков, расхода

...формируются и подаются на частотомер, показывающий расход, или на счетчик импульсов, фиксирующий суммарное количество протекшей жидкости или газа.На чертеже изображена принципиальная схема устройства для осуществления предложенного способа.Устройство выполнено в виде спиральной, завихрямеры 1, вмонтированной в трубопровод, Камера снабж148254рубками 2 и 3, На патрубке 3 установлена мембрана 4, имеющая контакт с исследуемой жидкостью или газом, но изолированная от патрубка соответствующими прокладками. К мембране прикреплен пьезоэлемент 5.В камеру 1 через атрубок 2 вводится поток жидкости или газа, приобретающий в ней вращательное движение. При выходе вращающего потока из патрубка 3 в трубопровод возникают звуковые колебания, частота...

Номер патента: 148255

Опубликовано: 01.01.1962

Авторы: Зайдинов, Огневич, Рост

МПК: G01F 23/56

Метки: гибким, материалом, отклоняемым, сыпучих, указатель, уровня, щупом

...б заключен в ампулу 5 и оп цом на пружину 8. Конец гибкого 1 цупа 7 снабжен щейся эластичной лопаткой 9. Сыпучий материал (цемент, песок, гравий) пр ра отклоняет гибкий щуп 7, а при опоражннвании дает щуп. При отклонении гибкого щупа 7 ного положения грибовидный нако чатель 4,Опытный пытан В аш и пвпя сыпучих материало бладаст по сравнению ия большей чувствитель с гиоким шу. с известными остью и меньного указател имея в любую на переключа конструкция п я достигсторонель.редлож тся енно н смонтированного астмассовую короб- ампула 5 с грибобкого щупа 7, Гриирается своим торса моустанавливаюи заполнении бун бункера в осво ейтрал перекл от еговует на образец описанного указателя уровня сесоюзным научно-исследовательскимризнан...

Номер патента: 148256

Опубликовано: 01.01.1962

Авторы: Заидинов, Огневич, Рост

МПК: G01F 23/56

Метки: вращающимся, гибким, материалом, сыпучих, тормозимым, указатель, уровня, щупом

...муфта 9 и переключатель 7 возвращаются в исходное положение,Описанный указатель уровня сыпучих материалов испытан Всесоюзным научно-исследовательским институтом Дорстроймаш и показал хорошие результаты.Предмет изобретенияУказатель уровня сыпучих материалов с вращающимся гибким щу. пом, тормозимым материалом, о т л и ч а ю щ и й с я тем, что, с целью увеличения чувствительности и уменьшения сопротивления, гибкий щуп выполнен в виде проволочных усов и связан с двигателем и переключа. телем через шариковую муфту и пружину.Ло 148256Составитель описания В, Е. Соколовский Редактор Р. Б Кауфман Техред А, А. Кудрявицкая Корректор Ю. М. Федулова Пода. к печ. 7 Лг. Формат бум. 70108/6 Объем 0.26 изд. л. Зак. 6043 Тираж 750 11 ена 4 коп. ЦБТИ...

Номер патента: 148270

Опубликовано: 01.01.1962

Авторы: Агранович, Марковская, Пономаренко

МПК: G01F 11/00

Метки: бесклапанный, дозатор, дозирования, объемный, суспензий

...переливного бачка 8 через штуцер 9 верхней камеры 2.Огсекатели 5 и б струи приводятся в действие поворотом штока 7 от электромагнита 10 и импульсного датчика 11.Когда верхний отсекатель 5 отведен от струи, заполняющей мерный цилиндр 4, то нижний отсекатель б перекрывает нижнее отверстие мерйого цилиндра и этим отсекает поток суспензии через нижнюю камеру 3 в исходную емкость 12, Поскольку мерный цилиндр 4 имеет суженный нижний выход, то он переполняется и излишек суспензии через верхнюю камеру 2 и полый цилиндр 1 также сбрасывается в исходную емкость 12.Когда верхний отсекатель 5,перекрывает струю, нижний отсека- тель б пропускает порцию суспензии, поступающей из мерно148270го цилиндра 4 через нижний патрубок 13. После опорожнения...

Номер патента: 148536

Опубликовано: 01.01.1962

Авторы: Луткин, Перцовский, Хигер

МПК: G01F 3/36

Метки: бесконтактного, расхода, сыпучих

...4. Отрезок трубопровода 1 устанавливается на линии самотечной подачи продукта 1 зерно, мука и т. п.1, При этом расход сыпучего продукта, протекающего по трубопроводу, оказывается пропорциональным высоте слоя продукта. При отсутствии продукта коллимированный пучок гамма-излучения от датчика воспринимается приемником и показания фиксируются на шкале счетчика. По мере увеличения производительности и соответствующего повышения слоя продукта между датчиком и приемником пучок излучения постепенно перекрывается. Интенсивность облучения приемника падает, и счетчик показывает изменение этой интенсивности, а следовательно, и изменение производительности.14853 о Измерение расхода продукта этим методом не требует непосредственного контакта с...

Номер патента: 148542

Опубликовано: 01.01.1962

Автор: Бушенин

МПК: G01F 1/08, G01F 1/38

Метки: газа, диафрагмой, дистанционный, жидкости, пневматический, подвижной, расходомер

...отградуирован непосредственно в единицах расхода(определенных для данной конструкциями расходомера),Расходомер может найти применение в пневматических системахуправления,и контроля в различных отраслях промышленности.Центральный научно-исследовательский институт им. академикаА. Н, Крылова в своем заключении указал, что предложенный расходомер обладает промышленной полезностью.Предмет изобретенияПневматический дистанционный расходомер жидкости или газа с подвижной диафрагмой, состоящий из патрубка, в котором устанавливается подвижная диафрагма, выполненная в виде мембранного блока с двумя камерами: камерой атмосферного давления и компенсационной камерой, в которую под давлением нагнетается воздух, о тличающийся тем, что, с целью повышения...

Номер патента: 148544

Опубликовано: 01.01.1962

МПК: G01F 23/296

Метки: 148544

...из зазора сигнал мгиовеиио исчезает.Расстояние между рабочими поверх 1 юстями вибратора и приемиика должно несколько превышать величину амплитуды вибрации. Это обеспечивает возможность заполнения зазора жидкостью и исключает вибрацию приемника при отсутствии жидкости в зазоре.Вибратор и приемиик колебаний зяключеиы в общий корпус 1. Между вибратором и приемником колебаний имеется зазор 2, в который поступает жидкость. Вибратор состоит из электромагнита д, вибрирующего сердечника 4 и возвратиого устройства (пруж 1 и 1 ы) 5, сердечиик через толкатель б жестко соедииеи с рабочей поверхностью 7, связанной с осиовной частью вибраторя сильфоиом 8. Рабочая поверхМо 148544- 2 - ность 9 приемника колебаний связана с сигнализирующим устройством 10...
