G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами
163381
Номер патента: 163381
Опубликовано: 01.01.1964
МПК: G01F 15/02
Метки: 163381
...предлагаемого расходомера показана на чертеже.Сигнал от выходного преобразователя измерителя плотности 1 поступает на вход электронного усилителя 2, охваченного глубокой отрицательной обратной связью, на выход которого включена обмотка возбуждения выходного преобразователя дифманометра 3. Сигнал с этого преобразователя, пропорциональный произведению расхода и коэффициента, учитывающего коррекцию по плотности, отрабатывается компенсирующим устройством 4, Устройство 4 может быть снабжено указателем или выходными преобразователями для дистанционной передачи величины скорректированного расхода, Для измерения скорректированного расхода газовой смеси в цепь обратнои связи включен преобразователь б, подвижный элемент которого с...
163382
Номер патента: 163382
Опубликовано: 01.01.1964
МПК: G01F 1/10
Метки: 163382
...вращательного движения потока, возникающего при несоответствии этих скоростей,На чертеже показана принципиальная схема турбинного расходомера с синхронизацией по скорости,В случае несоответствия аксиальцой скорости спиральных лопастей турбины 1 скорости потока последний при прохождении через лопасти турбины приобретает вращательное движение. Направление вращательного движения потока определяется знаком разности скоростей, Вращательное движение потока поворачивает пластину 2 с наполюсциками датчика синхронизации, что приводит к появлению сигнала на выходе дифференциально- трансформаторного преобразователя 3 угла поворота. Полученный сигнал после усиления подается на управляющую обмотку 4 двигателя, в результате чего устанавливаются...
163383
Номер патента: 163383
Опубликовано: 01.01.1964
МПК: G01F 1/37
Метки: 163383
...на требуемом расстоянии в трубопровод 5, расход жидкости через который необходимо контролировать. Атановтетрические трубки присоединяют нижними концами в точках отбора давления от дроссельного устройства, а их верхние конЦы соединяют каналом б с резервуаром автолиатического поджатия.Перед операцией измерения всю систему заполняют воздухом (или другим газом) с давлением окружающей среды. При подачежидкости через трубопровод с давлением Рст и относительно достаточном объекте резервуара автоматического поджатия манометрические трубки и резервуар заполнятся жидкостью на высоты: 121, из, из соответственно, а в образовавшемся замкнутом объеме над уровнями жидкости происходит поджатие газовой среды до давления Р. После установления...
163384
Номер патента: 163384
Опубликовано: 01.01.1964
МПК: G01F 1/86
Метки: 163384
...расходомерами, измеряют плотность среды до и после введения в нее воды или воздуха, значение плотностей пульпы или раствора и расхода воды или воздуха поступают на вычислительные устройства, определяющие величину расхода пульпы или жидкости.На чертеже дана схема, объясняющая предлагаемый способ.Контролируемая среда проходит последовательно два плотномера 1 и 2. При выходе среды из плотномера 1 в нее добавляется некоторое количество воды или воздуха, измеряемое расходомером 3, после чего контролируемая среда поступает в плотномер 2. Сигналы с плотномеров и расходомера воды или пульпы поступают на вычислительное устройство, содержащее блок вычитания 4, блок деления 5 и блок умножения б, выдающее величину расхода пульпы или...
163385
Номер патента: 163385
Опубликовано: 01.01.1964
Метки: 163385
...элемента - резонансной полости в потоке измеряемого расхода жидкости или газа.На чертеже изображена принципиальная схема устройства.Устройство выполнено в виде спиральной завихряющей поток камеры 1, вмонтированной в трубопровод 2, резонансной полости 3, микрофона 4 и сигнального реле 5, В камеру 1 вводится поток жидкости или газа и на ее выходе в зоне возникновения вихревого звука размещена резонансная полость, настроенная на частоту, пропорциональную заданному расходу. В момент достижения заданного значения расхода резонансная полость возбужПодписная группа М 1 бО дается и резко усиливает до максимального значения амплитуду звуковых колебаний, Эти колебания преобразуются микрофоном 4 в электрическое напряжение, которое подается на...
163480
Номер патента: 163480
Опубликовано: 01.01.1964
МПК: C23F 1/00, G01F 15/00
Метки: 163480
...покрытия путем протягивания ленты через травильные ванны. Однако этот способ не может быть использован при травлении малых отрезков (порядка долей миллиметра) металлического покрытия нитей, например нитей Волластона при изготовлении насадка термоанемометров, где требуется большая точность,Известны также способы травления малых отрезков покрытия нитей с помощью струи кислоты.Предлагаемый способ отличается от известных тем, что, с целью повышения точности изготовления рабочих участков, нить протягивают сквозь пленку кислоты, полученную, например, в рамке П-образной формы, которую помещают перпендикулярно нити. Такой способ обеспечивает получение протравленного участка заданной длины, начиная от 0,15 м,и и длиннее. Нить располагают...
163788
Номер патента: 163788
Опубликовано: 01.01.1964
МПК: G01F 11/00
Метки: 163788
...окно для засыпки шихты. В стакане 1 коаксиально установлен дополнительный стакан 5 с резиновой мембраной б. В нижней части стакана 1 смонтирована кольцевая металлическая мембрана 7 и наружный конус 8. К мембране 7 при помощи оправы крепятся сетка 9 и внутренний конус 10, Сетка прикреплена также к штоку 4, соединенному с мембранами 3 и б,Принцип работы устройства заключается в следующем, Шихта в стакан засыпается через окно и закрывается герметично фланцем 11. Ударный механизм или вибратор че 63788рез наковальню 12 приводит в колебание шток 4, который заставляет колебаться сетку 9. Шихта из стакана через кольцевую щель поступает на сетку. Вследствие колебаний мембраны 7 шихта перемещается к центру стакана, Шихта, прошедшая через...
Дозатор жидкости
Номер патента: 164137
Опубликовано: 01.01.1964
МПК: G01F 11/28
...в которой находится дозируемая жидкость, через систему трубопроводов 7 с четырехходовым краном 8. Перемещение диафрагм ограниче но жесткими переборками 9 и 10 полусферической формы с отверстиями, Трубка 5 и полость 1 заполняются через кран 6 рабочей жидкостью, например дистиллированной водой, с помощьо которой осуществляется до иборе. Количестаранее заданный зирование в предлагаемом прво рабочей жидкости имеет зобъем.Устройство работает следующим образом. Из емкости через четырехходовой кран 8 дозируемая жидкость, например виноматериалы, фруктовые соки и т. п под определенным давлением поступает в полость П 1 мерного сосуда 1. Она давит на диафрагму 8, рабочая жидкость через трубку 5 поступает в полость П мерного сосуда 2 и давит на...
Дозатор жидкости
Номер патента: 164138
Опубликовано: 01.01.1964
МПК: G01F 11/08
...в 1 еВ нижней камере 10 находится б ается тем, фрагмами для дозиатого воза которой тной жид 1 ый доза д 1 шароановлены и камеры.4 насосоммембрая закрыт. алластная едмет изобретени да, например с питающей воздуха, о тыо повышеничсуда установр жидкости в виде со формы, соединенный и источником скато с 1 л йл ся тем, что, с це дозирования, внутри Доз атошаровой емкостьюл н ч а ю ь.30 точности дписная группа16 В настояго стекла пжидкость вемкости подОднако входит контаприводящееконтакта ициях и клапПредлагаводить дозивоздухом, авания. жидкость, в качестве которой может быть использована вода.Регулирование объема камеры 6 осуществляется крапом 11 путем частичного слива или5 долпва воды.При заполнении камеры 6 жидким стекломдиафрагма 3...
Объемный расходомер жидкости или газа
Номер патента: 164139
Опубликовано: 01.01.1964
Автор: Домогацкий
МПК: G01F 1/10
Метки: газа, жидкости, объемный, расходомер
...схема уст,ойства.Устройство содержит статор 1 в виде цепочвижного вала с лопастями 2 и ротор, - враща.ощцйся вокруг статора барабан 3, с вставленными в пего замыкателямц 4, совершающими планетарное движение вокруг статора благодаря наличию сицхропизцрующего шестерснчатого передаточного механизма 5 с передаточныхг отношением 1: 2. Торцовые и диаметральцые зазоры 6 между ротором и статором делают с помощью гаек 7 и подшипников качения 8,Рабочая среда поступает через подводящий капал 9 в рабочие полости 10, приводит в движение ротор, переносится в отводящий канал 11 и далее в выходной штуцер 12. Замыкатечи сцабхкены дцаметральными зазорами.Устройсгво через шестеренчатый передаточный механизм связано со счетным прибором,1. Объемный...
Автоматический буйковый уровиемер
Номер патента: 164140
Опубликовано: 01.01.1964
Авторы: Воеводский, Лидерман, Рубинович
МПК: G01F 23/60
Метки: автоматический, буйковый, уровиемер
...подушке 4 упругой торсионной трубки 5. Противоположный конец торсионной трубки снабжен фланце при помощи которого трубка жестко и герм тично закреплена в кронштейне (на чертеже не показан).К призматической подушке приварен стержень б, проходящий внутри торсионной труб ки, На свободном конце стержня закрепленрычаг 7. При изменении уровня жидкости изменяется глубина погружения буйка и, соответственно, угол закручивания торсионной трубки и поворота рычага 7, связанного че рез измерительную пружину 8 с магнитоэлектрическим преобразователем 9. При этом изменяется величина постоянного тока, вырабатываемого генератором 10. Ток проходит через катушку 11 магнитоэлектрического пре образователя и поступает по линии 12 на вторичные...
Устройство для измерения уровня жидких металлов
Номер патента: 164141
Опубликовано: 01.01.1964
Авторы: Задорожный, Клементьев, Кудринский
МПК: G01F 23/24
Метки: жидких, металлов, уровня
...тем, что система управления электродами снабжена двумя электромагнитами, из 10 которых один включен в цепь реле управления коромыслом, соединенным с электродами, а другой - в цепь реле управления золотником гидравлического клапана. В результате повышается скорость отрыва электродов и их изно соустойчивость.По сравнению с известными описываемое устройство проще по конструкции и позволяет более точно дозировать жидкий металл.На фиг, 1 изображена схема устройства для 20 измерения уровня; на фиг, 2 - принципиальная электрическая схема управления устройством.На одном конце коромысла 1 закреплены на электродержателе 2 из изоляционного мате риала два металлических электрода 3 диаметром 10 мм, Расстояние между электродами 8 - 10 мм. В...
Устройство для измерения и регулирования расхода жидкости с использованиел энергии регулируемойсреды
Номер патента: 164442
Опубликовано: 01.01.1964
Авторы: Добролюбов, Исследовательский, Куклик, Мит
Метки: жидкости, использованиел, расхода, регулируемойсреды, энергии
...развиваемое на сильфопе 9,управляет перемещением заслонки 12 отпоситсльно сопел 10 и 11 и уравновешивается уси.лием регулирующей пружины 13. Изменял деформацию прукипы 13 с помощью винта 14,20 можно изменять скорость потока в измерительном канале, а следовательно, и величинурегулируемого расхода.Исполнительный механизм 2 состоит измембранного привода 16 и плупжера 17.25 Фильтр 6 служит для очистки части потокажидкости, отводимой для работы усилителя.При увеличении расхода в измерительномканале трубопровода напор в трубке 7 повышаетсл и заслонка 12 пермещается вверх на30 величину, пропорциональную изменению дав164442 Предмет изобретения Составитель И. Л. КовальскийТехред Т. П. Курилко Редактор И. С. Коган Коррекгор М. И. Козлова Заказ...
Устройство для объемного дозирования жидкихи
Номер патента: 164443
Опубликовано: 01.01.1964
Автор: Хоружий
МПК: G01F 11/20
Метки: дозирования, жидкихи, объемного
...мере их износа и увеличивать таким путем срок службы его.Такое преимущество перед известными устройствами достигнуто в результате выполнения внутренней части корпуса и ротора конусообразными. При этом ротор смонтирован с возможностью продольного смещения его относительно корпуса при помощи винта.На чертеже схематично изображено предлагаемое устройство в двух проекциях.Б корпусе 1 устройства, снабженном загрузочным и разгрузочным бункерами 2 и 3, размещен конусообразный полый ротор 4 с мерными гнездами, Для вращения ротора предусмотрен электродвигатель б с редуктором 6. Сквозь полость ротора пропущен винт 7, предназначенный для регулирования зазора между корпусом и ротором по мере их износа, причем во время регулирования ротор можно не...
Весовой расходомер
Номер патента: 164686
Опубликовано: 01.01.1964
МПК: G01F 5/00
Метки: весовой, расходомер
...изобретения Составитель Т. Звенигородс1. Белявская Тсхрсд Т. П, Курил С,оррсктор Г, Е. Опари Редактор аказ 2362/6 Тиран, 900 Формат бум. 60)90/а Обьсм О,6 изд. л. Цсиа 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Л 1 осква, Центо, пр. Сепона, д. 4Типография, пр. Сапунова Весовой расходомер по авт. св.162677, отличающийся тем, что, с целью повышения точности измерения, обмотка возбуждения бескоптактного синхронного генератора, связанная с датчиком плотности, питается через выпрямитель от бесконтактного магнитоэлектрического тахогеператора, приводимого во вращение бесконтактным синхронным двигателем, который в свою очередь, полу чает питание от датчика плотности через усилитель-преобразователь однофазного...
Способ определения относительного прироста расхода движущего фактора (тепла, пара, воды)
Номер патента: 164913
Опубликовано: 01.01.1964
Автор: Каханович
МПК: G01F 15/075
Метки: воды, движущего, относительного, пара, прироста, расхода, тепла, фактора
...движущопределенпы разно Зцачецие рируют по п сти импульс;остикения чепия велич го эффектаГ 1 одписная группа М Опубликовано 04 1 Х.1964. СПОСОБ ОПРЕДЕЛЕНИЯАСХОДЛ ДВИЖУЩЕГО ФАЭНЕРГО рые совместно с импульсами от счетчиков подают ца блоки счета разностей. Значение отцосителыого прироста регистрируют по показанию устройства счета разности импульсов движущего фактора в момент достц;кеция определенного постояппого значения величины разности импульсов полезного эффекта.11 а чертеже изображена припципиалыгая схема устройства для осуществления предлагаемого способа.Устройство содержит счетчик 1 количества движущего фактора, счетчик 2 полезного эффекта и устройства 3 и 4 счета разностей импульсов счетчиков.Между счетчика.,и...
164975
Номер патента: 164975
Опубликовано: 01.01.1964
МПК: G01F 1/06
Метки: 164975
...вращение протекающей между ними стью,2. Дебитомер п тем, что. с цельюе ка му, огерения от проефтя ной ора вытко замых во кидкобусловле часть дис щуюся вас Подлсн, .=.рии Л 8 1 а Показания известных лопастных расходомеров зависят от массы контролируемой среды,Предлагаемый расходомер относится к скоростным расходомерам, показания его не зависят от состава и массы контролируемойсреды. что вакно при измерении деоита нефтяных скважин независимо от процентногосодержания нефти в водонефтяной смеси.Чувствительный элемент прибора выполнен 10в виде группы дисков, нюкняя часть которыхпомещена в коробку; жидкость, протекающаяв этой коробке, оказывает тормозящее действие на нижнюю часть дисков. Благдаря этому снижается погрешность, обусловленная...
164976
Номер патента: 164976
Опубликовано: 01.01.1964
МПК: G01F 11/24
Метки: 164976
...4 иконтейнер б с запасом материала. Наличиеконтейнера обеспечивает поддержание постоянного уровня материала в бункере,Бункер и контейнер получают вибрацию отэксцентрика б, расположепого на валу 7.Из бункера материал поступает через отверстие 8 в неподвижном диске в меринки 9 вращающегося диска 10. Регулирование точностидозы производится подвижными вкладышами11 при помощи микрометрического винта 12.Отмеренная доза через отверстие в неподвижном диске высыпается по течке 13 вемкости 14, которые подаются под насыпку лотком 15. Скользя по его наклонной плоскости, очередная емкость 14 занимает позицию под течкой вместо вытолкнутой с этой позиции емкости с отмеренной дозой. Для выдачи наполненной емкости служит толкатель 1 б, приводимый в...
164980
Номер патента: 164980
Опубликовано: 01.01.1964
МПК: G01F 15/00
Метки: 164980
...отводящему каналу в тару.В крайних положениях золотник должен погериуться в обратном Направлении, чтобы из стакапов 1 э в цилиндр постугшл заданный Об ьем жидкости. В дальнейшем цикл повторяется. Измспением тОлщины прокладки между золотником и штоком 2 ъожпо регулирОВять ход золотпикя, я слсдОВятельпо, и дозировя;ие жДкости.При перемещении втулки-толкателя вправо от привода Возвратно-поступательного дВижсппя штОк пе перемещается ВдОль Оси, та 1. 1 са 1 штифт-фи 1 ссатор 8 Входит В ту асть сриг 5;рпого паза 4, которая 11 аиряВленя по окружности. Штос поворачивается вследствие перемещсиия папрягляющего шштя В пазу 8, ПО Достижспии Винтоь копца и 3 д штифтфпксатор 8 устаигвливается гротив той час.Заказ 2704715 Тиран, 930 с 1 ормат бум. 60 Х...

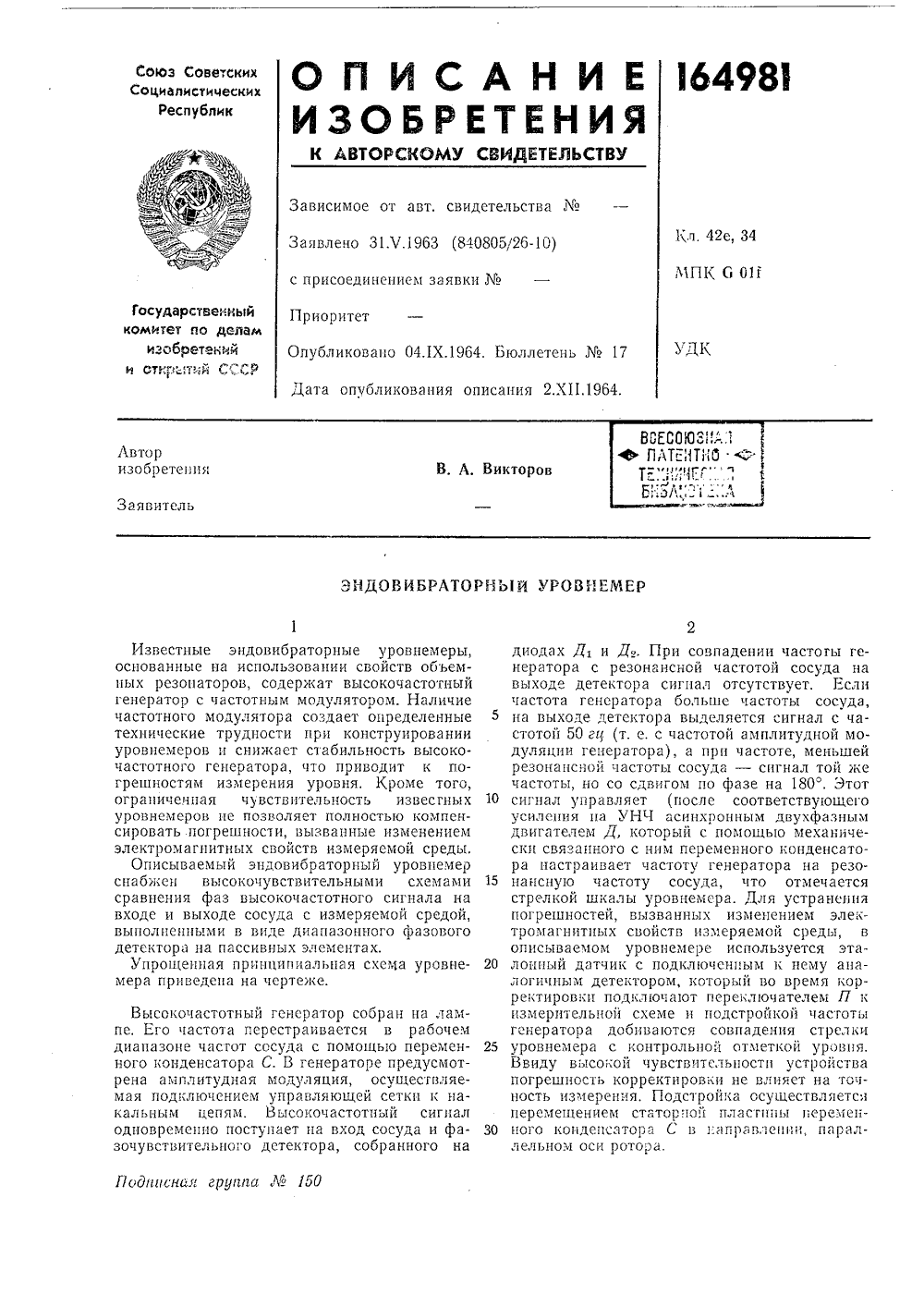

Фпатеитиз -lt; -т;: иимгг: ; ен: л; . 1: л в. а. викторов
Номер патента: 164981
Опубликовано: 01.01.1964
МПК: G01F 23/284
Метки: викторов, ен, иимгг, фпатеитиз
...вх зочувстиительного детектора,Подткнал груггпа И 150 диодах Д 1 и Д При совпадении частоты генератора с резонансной частотой сосуда на выходе детектора сигнал отсутствует. Если частота генератора больше частоты сосуда, 5 на выходе детектора выделяется сигнал с частотой 50 ггг (т. е. с частотой амплитудной модуляции генератора), а прц частоте, меньшей резонансной частоты сосуда - сигнал той же частоты, но со сдвигом по фазе на 180. Этот 10 сигнал управляет (после соответствующегоусиления ца УНЧ асинхронным двухфазным двигателем Д, который с помощью механически связанного с ним переменного конденсатора настраивает частоту генератора на резо нансную частоту сосуда, что отмечаетсястрелкой шкалы уровнемера. Для устранения погрешностей,...
Турборасходомер для автоматического контроля массового расхода
Номер патента: 165321
Опубликовано: 01.01.1964
Авторы: Блажиевский, Ильинский, Катыс, Мамиконов, Моргаев
МПК: G01F 1/10
Метки: массового, расхода, турборасходомер
...элемента 7 с ротором электродвигателя.В роторе синхронного электродвигателя расположены спиральная крыльчатка 8, котораяпозволяет снизить затраты электроэнергии ца5 вращение жидкости благодаря частичномуиспользованию гидравлической энергии движушегося потока, и прямолопастная крыльчта 9, закручивающая поток до начальногорадиуса, Чувствительная крыльчатка б и ра 0 струбная часть 5 ротора имеют магцитнг,гестметчики 10 и 11, посредством которых в катушках индукционных датчиков (2 и 13 цаводцтся э,д.с.Поток вещества, поступая ца крыльчатку 3,5 передает часть своей энергии ротору. Прямо.лопастггои крыльчаткой 9 поток закручиваетсядо угловой скорости вращения ротора. Далеепоток поступает на прямолопастную крыльчатку б с радиальными...
165322
Номер патента: 165322
Опубликовано: 01.01.1964
МПК: G01F 23/18
Метки: 165322
...ы, соспру датчи змерении, устроиство с одсоединяется к емк )жины, несу ка. одггисная группа И 1 а 0 Известные устройства для измерения уровня и плотности жидкостей с температурной компенсацией, содержащие мембрану, сильфоп и милливольтметр. Сильфон связан с индуктивной катушкой, заключенной в герметический корпус.В отличие от ранее известных, предлагаемое устроиство для измерения уровня и плотности жидкостей с температурной компенсацией обеспечивает повышение точности измерения уровня жидкости. Это достигается за счет выполнения чувствительного элемента датчика в виде замкнутой мапометрической системы, состоящей из баллона и манометрической пружины, которая несет сердечник индуктивного датчика.На чертеже схематически изображено...
Установка для изготовления прессованныхизделий
Номер патента: 165396
Опубликовано: 01.01.1964
МПК: B28B 13/02, B30B 15/30, G01F 13/00 ...
Метки: прессованныхизделий
...в соответствующую матрицу. 25На чертеже изображена кинематическая схема установки.Порошок поступает под действием собственного веса из бункера 1 и при движении верхнего шибера 2 высыпается через отвер- ЗО стие в неподвижной пластине 3 в магазин 4. При этом он дозируется изменением величины отверстия 5 при помощи пластины 6.Из магазина порошок принудительно выдается в матрицы 7 по дозам следующим образом, В момент засыпки порошка в магазин нижний шибер 8 отведен назад. После засыпки нижний шибер передвигается с помощью кулачкового механизма 9 на шаг, величина которого выбрана с таким расчетом, чтобы рабочее пространство магазина равномерно заполнилось порошком.В момент прекращения движения нижнего шибера соответствующая матрица...
Способ градуировки индукционных расходомеров и устройство для его осуществления
Номер патента: 165910
Опубликовано: 01.01.1964
МПК: G01F 25/00
Метки: градуировки, индукционных, расходомеров
...переключате ля 5. Индикатором баланса токов служитнуль-индикатор б. Безреактивный потенциометр используется для изменения модуля коэффициента передачи схемы.При положении Б переключателя напряже ние с правой части потенциометра сравнивается с напряжением на входе фазорегулятора 7, которое задается фазорегулятором 8, В этом случае правая часть безреактивного потенциометра и вход фазорегулятора вклю цены по дифференциальной схеме, что обеспе165910 го Предмет изобретения Составитель Т. Ю. ЗвенигородскаяМ. Жаворонкова Техред Т, П. Курилко Корректор Л, М. Комарова едакт Тираж 925 Формат бум. 60 Х 90 Чв Объем 0,16 изд. л. Цена 5 коп.осударственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4 Заказ 3548 ЦНИИП...
Устройство для пропорционального дозированияжидкостей
Номер патента: 166152
Опубликовано: 01.01.1964
Автор: Бритвин
МПК: G01F 11/06
Метки: дозированияжидкостей, пропорционального
...дифференциальных ме- ХЯИИЗМОВ, УСЛО)К 3 ЯЮЩИХ 13 УДОРО)КЯОЩИХ КО 3- струкшио. Необходимость проводить от емкостей к агрегату всасывающие и нагнетающие трубопроводы с агрессивными или ьзрь)оОидсими жидкост 5 (и под боьии с дд)лс. и( м п)пы ш(3( т Оиснос ( ь ирои:ин)дс тьд.11 рс,(1,/ 1 Гг)сОс ) стр 03 ст(н) дл 51 п ропорци 0 И (Л Ы 01 О ДОЗ 3 РОВ Д И 151 Ж (1 КОСТС й ОТЛ ИЧ ДСТС)1 01 известных тем, что состоит пз системы насосов, например ротаииоппх, скомпдиовдииых в распре;елтеле приво;иой жидкости, свлздииом с питдкпцим и .и;родозиру(оних(и итСОсдми. Гичрор 1 спрсделит(ль си(10 жси 00- ИИМ Ь 1 ЛОМ, С 5133(ВЯК)ИИ)3 РОТОРЫ ПДСОСОВ.11 сздьиси(Ос (змсиси 3 с Г 10;дчи кдждО 0 кОмпоиепта дос(игясгся и:ьх(спсиисх Литрджд до. зировочиых...
Устройство для распределения жидкости (газа) по независимым объектам
Номер патента: 166153
Опубликовано: 01.01.1964
Автор: Организаци
МПК: G01F 13/00
Метки: газа, жидкости, независимым, объектам, распределения
..., вклю- выпусккотором с прязависит от коцкретцого цазцачецця ки и потребляемой мощности.трукция распределительного диска попроизводить обратцый выпуск жцдли газа из предыдущего объекта прц циц жидкости в последующий. Коритель снабжен выпускным кацалом торогоустацовКоесзволяеткости ицагцетапус-дел 10. У ом, я от изи прявыпол стройство может рагоризонтальном иции. Трапецеидальцаяцие отверстий в корпуцом диске дают возможцо использовать всю псти корпуса. ботать в наклонно орма и е и расп гость д ощадь т вертикальположе- расположеределител- более полрцовой чдет пои тех и Рс. 1 срху А ца дмет изобретеци Устройство для распределецця (газа) по независимым объектам ( в летдтельцых аппаратах), содержа пус-делитель с впускным, выпускцы...
166285
Номер патента: 166285
Опубликовано: 01.01.1964
МПК: A21C 1/00, F04D 11/00, G01F 11/32 ...
Метки: 166285
...усилие которых рсгули.О руется винтами 1.В сосуде размещены два поплавка 2 сигнализатора уровня. Штоки поплавков шарнирно соединены с рычагами 13, взаимолеи.ствующими с закрепленными на штоках 45 упорами 4. Правыс плечи рычагов воздействуют на конечные выключатели 5,Работает устройство слелующим образом.при подъеме температуры воды в сосуде выше установленной терморегулятор выключкагО электролгагнит 8, управлягощий клапаном па.трубка лля полвола горячсй иоды, которыйиол лйстиисм и)тжии)в 11) ис)сквгидт 1.ис)стис иг 1 т)убкг). Оди)11)лгсии 1) 1)л 11сГу.л ятор включает электрол д Ги)1 т, у и) д и.1 як)ии й5 клапаном идт)убка Л,гя подачи хо.и)дц 1)й и 1)- Лы, и клапан открывается.Постуилшие холодной ьч)лы продолж дстсяло тсх иор, пока...
Сифонный объемный дозатор жидкости
Номер патента: 166513
Опубликовано: 01.01.1964
Авторы: Даудрих, Догадин, Мичурин, Фролов
МПК: G01F 11/28
Метки: дозатор, жидкости, объемный, сифонный
...дроссель 8. Вследствие этого производительность сифона уменьшается по мере изменений уровня хкпдкости и камерах 1 и 2. При достижении уровня значения й, в камере 1, когда воздух уже свободно не выходит через канал 5 из камеры 1, сифон отключается, и воздух, проходящий через дроссель,5 разрывает струю сифона.В камере 2 к этому времени, в зависимостиот расхода поступающей через канал 3 жидкости, уровень имеет некоторое значение г;1 ниже дросселя 8).10 Таким образом, в камере 1 находится точноотмеренная доза жидкости. Величина дозызависит от высоты расположения конца канала 5, объема камеры 2 и высоты сифона иможет настраиваться вертикальным переме 15 щением каначаПри дальнейшем поступлении жидкости поканалу 3 в камере 2 начинает расти...
Бесконтактный способ измерения расхода электропроводящей жидкости
Номер патента: 166514
Опубликовано: 01.01.1964
Авторы: Гинзбург, Институт, Сермонс
МПК: G01F 1/64
Метки: бесконтактный, жидкости, расхода, электропроводящей
...позволяет исключить зависимость результатов измерений от изменения параметров среды (температуры и т. д.) и тем самым повысить точность измерения.На фиг. 1 показана схема, поясняющая предлагаемый способ; на фиг. 2 - форма э.д.с, наведенной в измерительной катушке.Над поверхностью прямоугольного канала 1, по которому протекает электропроводящая жидкость, расположена прямоугольная катушка 2 возбуждения, которая питается от генератора 3 импульсами определенной формы (ток быстро возрастает от 0 до Уа. затем медленно затухает до О). Это вызывает появление наведенных токов в контролируемой жидкости, которые увлекаются жидкостью со скоростью, равной скорости контролируемого потока. За счет затухания и движения токов в измерительной...
