G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 172127

Опубликовано: 01.01.1965

МПК: G01F 13/00

Метки: напорное, переливное

...трубки 2 применена общеизвестная дифференциально-трансформаторная система передачи 8, плунжер которой через рычаг соединен с гайкой 9, перемещающейся по резьбе муфты Б. Рычаг управляет также ко нечнымн выключателями 10.Жидкость от циркуляционпого насоса изоперативной емкости поступает через штуцер 11 в кольцевую полость между трубками 1 и 2 и далее в полость между трубками 1 15 и 3. Достигнув верхнего торца трубки 3, онасвободно переливается внутрь последней, а затем внутрь трубки 2, стекая по стенкам снова в оперативную емкость, образуя контур циркуляции жидкости. Штуцер 11 присоедп няется к гидравлическому сопротссвлеспссоскапиляр, диафрагма и т. п. - на чертеже не показано), дозпрующему расход жидкости.Это гидравлическое...

Номер патента: 173062

Опубликовано: 01.01.1965

Авторы: Спивак, Чикиримов

МПК: A01C 15/16, A01M 9/00, B05B 1/22 ...

Метки: 173062

...дискамц в разных диаметральных плоскостях под некоторым углом относительно лрут лруга,Нд фцг, 1 представлен аппарат лля высевапорошкообразных и гранулированных ядохимикатов; на фцг. 2 - дозатор аппарата сосбрасывателсм.Г 1 рсллокенный аппарат содеркит бункер У,цоддгощцй шнек 2, конусные приемные камерьг 3, ворошителц 4, Лозаторы 5, сбрасывателиб ц воронки 7 с тукопроволамц 8.Дозатор выполнен в виде двух спаренныхжестко закрепленных на некотором расстояццц др) г от лруга ца общей осц дисков с окнами тдк, что окна верхнего лиска расположен 1 ггдл ле 11 ссткдми е 111 жцего,Работа дцнардта, Загруженный в бункер препарат цгцском 1 срез выходное отггерстис поластся ц црисмцуго камеру и отбираающимся лозатором. Через окно гска препарат...

Номер патента: 173430

Опубликовано: 01.01.1965

Авторы: Волкова, Зудова, Научно, Попандопуло, Шендерович

МПК: G01F 23/62

Метки: 1т11э, ehjalioiiiiia, воды, гчес, пл7, приставка, самописцу, уровня

...и электрический ток от источптгка питания 4 проходит по обмотке электромагнитнай катушки б, с помощью которой перемещается вверх стрелка регистратора. Аналогичным образом, при понижении уровня замыкаются контакты б и по линии связи посылается электрический сигнал П 1 чотивополои(пОй поля 1 чпостп, Через промежуточное реле 7 срабатывает электромагнитая катушка 8, с помощью которой стрелка регистратора перемещается вниз,При замыкании контакта 9, который сраоа тывает каждый раз прп определе ном значении уровня, принимаемом за контрольный, шунтпруется сопротивление 10, и поэтому прп замыкании любого нз контактов 2 плп б в регистрирующую часть по той же двухпро водной линии связи поступают электрическиеспгналгя значительно большей силы....

Номер патента: 173439

Опубликовано: 01.01.1965

Авторы: Доронин, Рогожинский, Триадский, Филинов, Фишер

МПК: G01F 15/18

Метки: блок, линий, переключения, расходомерных

...перепад давления на диафрагме расходомера. Зто, в свою очередь, вызывает перемещение мембраны и связанного с пей кулачкового штока 4. Кулачок 5 нажимает на ролик б ускорительного ехя:изма, повдрачизая при этом подпружиненный шарик 7, который скользит по дзуплечему рычагу 8. Один конец рычага упирается в собачку 9, а другой - шарнирно связан со штоком 10 пневмоклапана. Рычаг, поворачиваясь, освобождает собачку и перемещает шток с насяженньви на него клапанами 11 и 12, перекрывая подачу контролируемой среды. Б ре зультате этого переключения вступает в работу резервная линия Я, перепад давленя з расходомере начинает уменьшаться и система возвращается в исходное положение, Прн дальнейшем увеличении расхода весь ц 1 кг 10 повторяется, но...

Номер патента: 173440

Опубликовано: 01.01.1965

МПК: G01F 1/10

Метки: 173440

...щелочные металлы и эзтектические сплавы в жидком состоянии. Известные расходомеры питаются постоянным стабилизированным током и нуждаются в специальных сплазах для магнитных систем.Предложенный датчик расхода питания от сети промьццленной частоты не требует для мячнтных систем спсцияльых магитомягких сплавов. Системы измерительного трансформатора и электромагнитов выполнены РЯЗДЕЛЫЫМИ, ЧГО ООЕСПЕЧИВЯЕТ ПОВЫШЕНИЕ чувствительности и разрешающей,способности датчика.Конструктивная схема предложенного устройства представлена иа чертеже.Датчик расхода состоит из мерного канала 1 прямоугольной формы, охватываемого электромагнитными сстемами возбуждения 2 и о, ООотки коорых вклгочены в цепь переменного тока таким Ооразом, что возбуждае- МЬ...

Номер патента: 173441

Опубликовано: 01.01.1965

Автор: Научно

МПК: G01F 1/56, G01P 5/08

Метки: бесконтактный, жидкостей, измеритель, индукционный, скорости, электропроводных

...схема предлагаемого устройства показана на фиг. 1;. эпюАа магнитного поля при неподвижной среде - на фиг. 2,а; при подвижной среде - на фиг. 2,6.Измеряемая среда 1 перемещается между полюсами 2 электромагнита переменного тока. В среде при пересечении силовых линий поля возникают циАкуляциоппые токи, которые искажают эшоАу магнитного поля возбуждения. Деформация элюры магнитного поля при движении среды воспринимается двумя индикаторными катушками 3, включенными встречно. Индуктируемый в катушках 3 сигнал подается на балапсныи усилитель 4.Усиленный сигнал создает момент вращенияна залу Реверсивного двигателя б, которыйпеАемещает движок АеохоАда б и указатель 7.5 В компенсационные силовые катушки 8 подается ток с Аеохорда 9,...

Номер патента: 173442

Опубликовано: 01.01.1965

Авторы: Браун, Зобретен, Катыс, Петров, Портнов

МПК: G01F 13/00, G01P 5/20

Метки: количестват, пеи5лр, расхода, ч5

...пуНСЦСНТНЬ О регистри 1 однГгс 01 арггггl2 гг Л 167 Известные способы измерения расхода, осноьанные на Внесении меток, в частности метод разбавления, предполагают периодический ввод в кснтролируемую среду нейтрального вещества с гОмошьо постоянно действующего мех ан и ческого дозатор а.Предлагаемый способ предусматривает полное отсутствие каких-либо воздействий па контролируемую среду во время измеречия и эксисгатациг рсзе 11 вуара с жидкостью. Зт достигается путем единовременного внесения определенного количества частиц люминесцснтного, радиоактивного или иного вещества, равномерно распределяющегося в жидкости. По числу частиц, покинувших ревезаа;, регистрируемому приемником, установленным на выходе из резервуара, судят о...

Номер патента: 173444

Опубликовано: 01.01.1965

Авторы: Игнатьев, Никольский

МПК: G01F 13/00

Метки: дозирования, продуктов, сыпучих

...в единицу времени. Однако такой способ не обеспечивает достаточной точности дозирозания в особенности продуктов, склонных к слеживанию.Предложено дозируемые сыпучие продукты предварительно подвергать прессованию в виде брикета постоянного поперечного сечения н постоянной плотности, который затем непрерывно и равномерно разрушать по поперечному сечению до первоначального или какого-либо другого требуемого состояния,Такой способ можно осуществлять с помощью устройства, изображенного на чертеже и состоящего из толкателя 1, направляющих 2 для брикетов и установленного на выходе брикетов из направляющих механизма 3 для разрушения, который может быть выполнен в зависимости от требуемого конечного состояния продукта в виде фрезы, терки,...

Номер патента: 173446

Опубликовано: 01.01.1965

Автор: Иванченко

МПК: G01F 23/36

Метки: радиоуровнемер

...положение ползунка реостатного датчика 2, выполняющегороль переменного сопротизления. Датчик 2включен в цепь коллектора 3 мультивибратсра 4.30 При изменении уровня жидкости изменяетсячастота, генерируемая мультивибратором, состоя.цим из двух транзисторов б и б (напри. мер, типа П 1 А), подается на буферный каскад 7, предназначенный для усиления сигнала мультивибратора и устранения влияния внешних параметров по электрической цепи на мультивибратор. Усиленный сигнал подается на вход модулятора 8, затем на передатчик высокой частоты 9, и, будучи промодулированной, несущая высокая частота передатчика излучается в эфир.Приемное устройство состоит из радиоприемника 10, вторичного прибора 11, шкала которого градуирована, например, в...

Номер патента: 173447

Опубликовано: 01.01.1965

Авторы: Викторов, Петров, Чист

МПК: G01F 23/284

Метки: датчик, дискретных, резонансных, уровня

...измеренияпри изменении электромагнитных свойств среды, стержни с токопроводящими элементами сдвинуты по высоте так, что их выходные ступенчатые частотные характеристики смещены 5 относительно друг друга на величину, равную половине ступени. 1 одписная группа16 Известны датчики уровня для дискретных резонансных уровнемеров в виде стержня с распределенными по длине токопроводящими элементами (кольцами, спиралями и т. д,) возбуждаемого частотномодулированными электромагнитными колебаниями и имеющего выходную ступенчатую зависимость частоты от измеряемого уровня жидкости. Эти датчики, использующие известные устройства для фиксации резонансных частот, соответствующие серединам ступеней выходной частотной характеристики датчика,...

Номер патента: 173464

Опубликовано: 01.01.1965

Автор: Журавлев

МПК: G01F 1/34

Метки: площади, пропускной, проходных, сечений, способности

...воздуха в реснвере измеряются манометром 9 н термометром 10. Разность давлений в узких сечениях мерных насадков измеряется дифференциальным манометром (пьезометром) 11. Площадь узких сечений мерных наса;тков должна быть такой, чтобы при продувке воздухом контролируемой дета. ли число М в потоке воздуха в этих сечениях было более 0,4 (предпочтительно О,б 5 в0,75), так как при низких скоростях в месте замера отклонение в контролируемой площади мало влияет на показания дифференциального манометра.Принцип действия установки пояснчется на примере контроля проходных сечений соплового аппарата газовой турбины.Трубу соединяют с источником сжатого гоздуха. На один мерньш насадок устанавливают эталоннь:й сопловый аппарат, на другой - -...

Номер патента: 173648

Опубликовано: 01.01.1965

МПК: B65B 3/30, G01F 11/44

Метки: 173648

...Труба. 21 снабжена пружиной 23, упирающейся во втулку 24, установленную в подвижной головке и имеющую прукину 26. В подвижной и неподвижной головках сделаны кольцевые пазы, которые связаны с каналами 9, 10 и 19, 20. В этих пазах установлены фильтры 26 и 27, предохраняющие каналы от засорения веществом в процессе дозирования,Работает устройство следующим образом.В бункер 1 засыпают подлежащее дозировке вещество, например сухое молоко или перец молотый. Проходя по каналу 11 от компрессора 28 через регулятор давления 29 и золотник 30, сжатый воздух воздействует на клапан 13, состоящий из металлической и резиновой втулок, причем последней клапан перекрывает канал 12, предотвращая поступление вещества из бункера 1 в часть 3 мерной емкости....

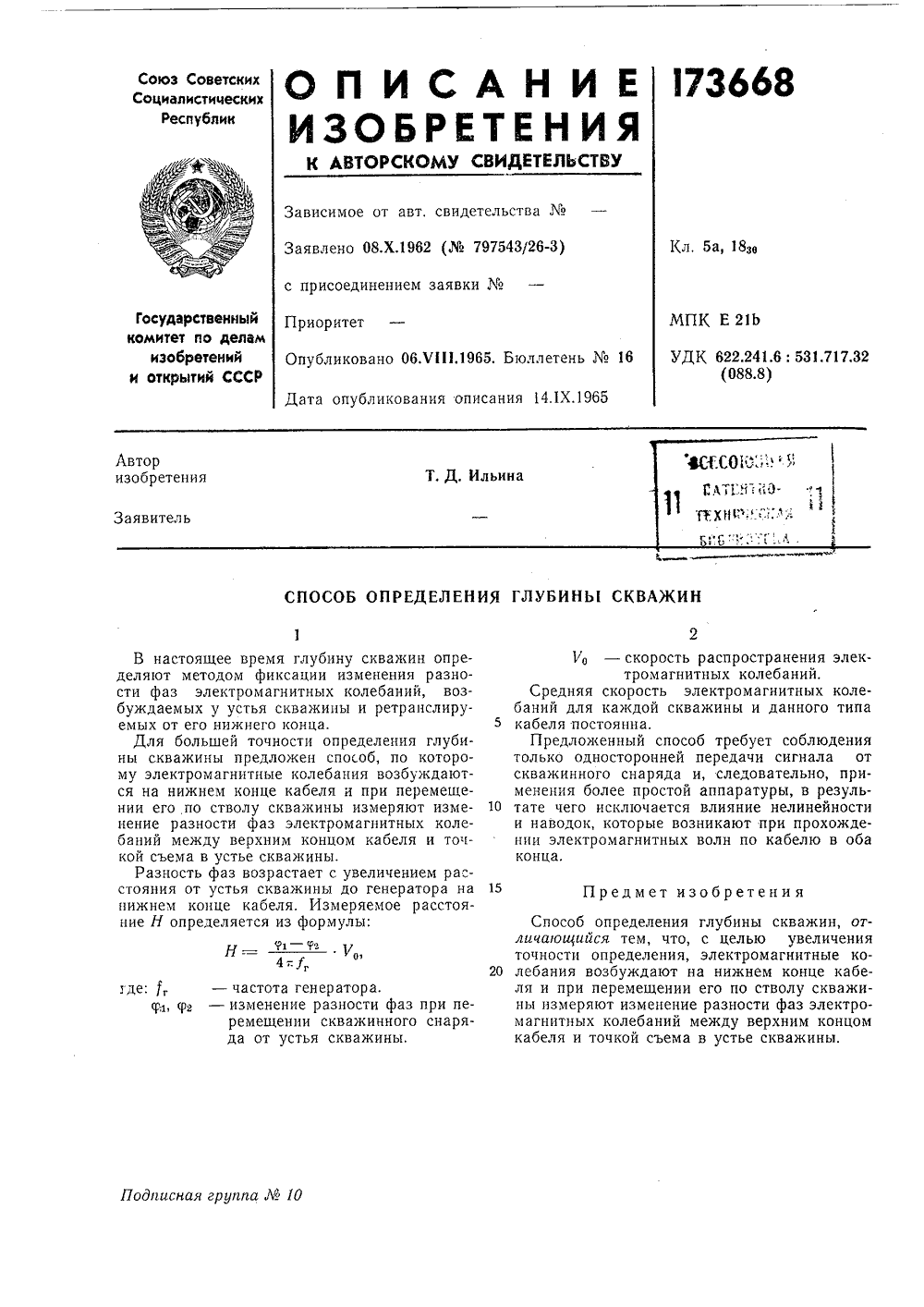

Номер патента: 173668

Опубликовано: 01.01.1965

МПК: E21B 47/04, G01F 23/284

Метки: 173668

...снаряда и, следовательно, применения более простой аппаратуры, в результате чего исключается влияние нелинейности и наводок, которые возникают при прохождении электромагнитных волн по кабелю в оба конца. Способ определения глубины личаощаася тем, что, с целью точности определения, электром лебания возбуждают на нижнем ля и при перемещении его по ст ны измеряют изменение разности магнитных колебаний между вер кабеля и точкой съема в устье с скважин, отувеличения агнитные коконце кабеволу скважифаз электрохним концом кважины. дписная группа10 В настоящее время глубину скважин определяют методом фиксации изменения разности фаз электромагнитных колебаний, возбуждаемых у устья скважины и ретранслируемых от его нижнего конца. 5Для...

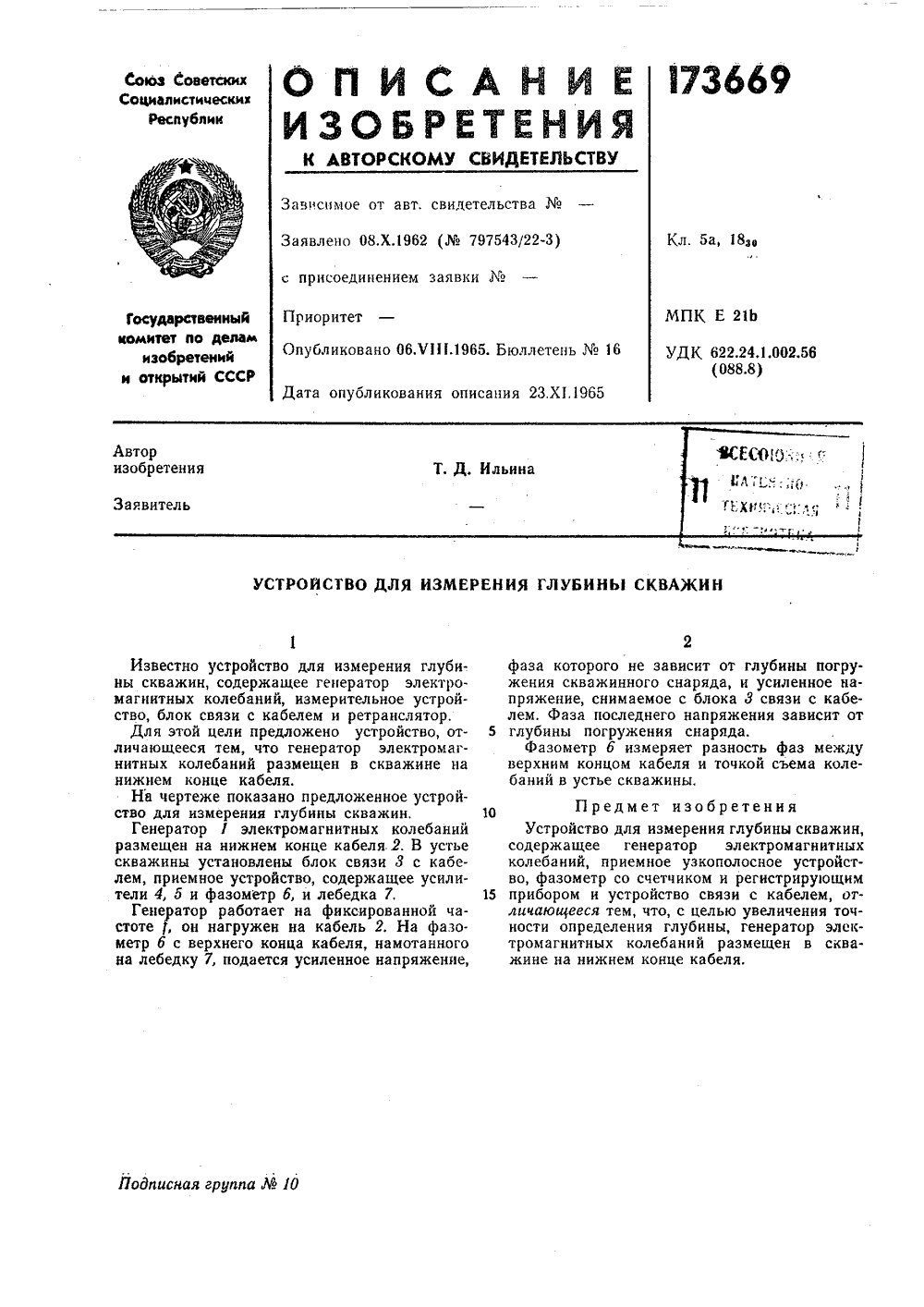

Номер патента: 173669

Опубликовано: 01.01.1965

МПК: E21B 47/04, G01F 23/284

Метки: 173669

...в скважине на нижнем конце кабеля.На чертеже показано предложенное устройство для измерения глубины скважин.Генератор 1 электромагнитных колебаний размещен на нижнем конце кабеля 2. В устье скважины установлены блок связи 8 с кабелем, приемное устройство, содержащее усилители 4, б и фазометр б, и лебедка 7,Генератор работает на фиксированной частоте , он нагружен на кабель 2, На фазометр б с верхнего конца кабеля, намотанного иа лебедку 7, подается усиленное напряжение,фаза которого не зависит от глубины погружения скважинного снаряда, и усиленное напряжение, снимаемое с блока 3 связи с кабелем. Фаза последнего напряжения зависит от 5 глубины погружения снаряда.Фазометр б измеряет разность фаз междуверхним концом кабеля и точкой...

Номер патента: 173881

Опубликовано: 01.01.1965

Авторы: Мееркоп, Мельниченко, Молг, Центральный, Шолохович

МПК: A61J 3/00, G01F 11/32

Метки: жидких, лекарств, отмеривания

...хода клапанов диафрагменных кранов при перемещении захватов, головки клапанов и захваты выполнены регулируемыми по длине, 20На чертеже изображена установка в разрезе.Установка содержит основание 1 со стойкой 2, поворотные диски 3 с расположенными на них питающими сосудами 4 и бюретками 5. По следние соединены с диафрагменными кранами б, снабженными укрепленными на стойке 2 подпружиненными захватами 7 для головок 8. На основании 1 установлены клавиши 9, соединенные посредством гибких связей 10 с за- з хватами 7. При работе установки поворотные диски 8 поворачиваются таким образом, что в захватах 7 помещаются головки 8 одного из диафрагменных кранов б, соединенного с питающим сосудом , содержащим лекарство, и с бюреткой (5). При нажатии...

Номер патента: 173965

Опубликовано: 01.01.1965

Авторы: Гайказ, Коган, Сбейли, Специальное, Таратута, Шахбазов

МПК: G01F 15/06

Метки: весовое, жидкостным, объемным, пересчетное, счетчикам

...б частей,регулировочный винт 7, механизм настройки 8, жесткий вариатор скорости 9.Действие устройства основано на изменении передаточного отношения в жестком вариаторе 9 с муфтами обгона, который связывает выход счетчика и вход на блок 3. Для этого между рабочим сильфоном 4 и вариатором 9 вводится телескопический рычаг, контактирую.щие поверхности которого выполнены с раз личными углами наклона, причем разность углов наклона контактирующих поверхностей рычага пропорциональна колебаниям плотности жидкости при температуре поверки счетчика.15 Баллон 1 термодатчика погружен в измеряемую среду и связан с рабочим сильфоном капиллярной трубкой. Изменение температуры жидкости, проходящей по трубопроводу, передается рабочим сильфоном...

Номер патента: 173966

Опубликовано: 01.01.1965

МПК: G01F 1/22

Метки: 173966

Номер патента: 173968

Опубликовано: 01.01.1965

Авторы: Бсесой, Григор, Иванов, Кузнецов

МПК: G01F 11/28

Метки: газообъемомер

...упругого датчика давления, связанного с измерительной камерой, отличающийся тем, что, с целью ис ключения влияния изменения состава газа напоказания прибора, в нем использовано следящее устройство с датчиком, выполненным в виде мембранного реле, связанного со счетно- интегрирующим устройством и управляющего 25 соленоидным клапаном, установленным на выходе газа. одписная группа1 б 7 Известны газообъемомеры с коррекцией на давление и температуру газа с использованием упругого датчика давления, связанного с измерительной камерой. Применяются они только для замера объема газа, удельный вес которого остается постоянным во времени,Предлагаемый газообъемомер дает показания, независимые от удельного веса измеряе. мого газа, и производит...

Номер патента: 173969

Опубликовано: 01.01.1965

Авторы: Журко, Мееркоп

МПК: G01F 13/00

Метки: дозирования, порошкообразныхвеществ

...пружиной 7 и снабжен ука. зателем 8, предназначенным для контроля и регистрации возникающего при дозировании давления вещества при помощи шкалы 9, а бункер состоит из двух частей - цилиндрической и конической, сочлененных между собой таким образом (например, винтовой связью), что коническая часть 10 может смещаться относительно цилиндрической части, благодаря чему в зависимости от давления дозируемого вещества можно регулировать зазор между бункером и подпрессовывающим шнеком б, причем цилиндрическая часть имеет шкалу 11 для замера смещения конической части.ойство снабжено системой 12 регулироотсчета величины дозы. Вращение валу щается электродвигателем 13.173969 Предмет изобретения Составитель В. Д, ЛопатенковаРедактор В. ф....

Номер патента: 173970

Опубликовано: 01.01.1965

Авторы: Центральный, Яковлев

МПК: G01F 17/00

Метки: ff5r, xn•jax31fckgt, вдщщщ-lt, зgt, объема, тел

...авт. св.150 б 5) .Предлагаемый прибор содержит эталонные тела, расположенные на тонкой нити с ровным шагом, и измерительную штангу, поочередно погружаемых с помощью приводных механизмов в отдельные вертикальные трубки, которые сообщаются с неподвижным сосудом. Это расширяет диапазон и повышает точность измерений,На чертеже изображена схема предлагаемоо прибора.Прибор содержит неподвижный сосуд 1, загрузочный стакан 2, электрический указатель уровня жидкости, выполненный в виде подвижного электрода 3 и неподвижного электрода 4, размещенных в вертикальной трубке б, сообщающейся с неподвижным сосудом 1, Кроме того, прибор содержит эталонные тела б, расположенные на тонкой нити 8 с равным шагом, и измерительную штангу 7.При нулевом...

Номер патента: 173971

Опубликовано: 01.01.1965

МПК: G01F 23/284

Метки: 173971

...характеристика датчика (зависимость его резонансной частоты от уровня измеряемой среды) имеет повышенный гради ент. Такая характеристика одновременно позволяет устранить погрешности, связанные с изменением электромагнитных свойств измеряемых средЧастотный модулятор 2 обеспечивает изме пение частоты высокочастотного генератора вдиапазоне частот датчика. Высокочастотный сигнал с выхода генератора 3 поступает на датчик 4 и на контуры б фиксированной частоты, каждый из которых настроен на частоту, соот ветствующую резонансной частоте датчикапри заданных значениях уровня среды в датчике, В момент совпадения частоты генератора э с резонансной частотой датчика 4 н контуров б на выходе детекторов б выделяются им пульсы, которые после...

Номер патента: 173972

Опубликовано: 01.01.1965

Авторы: Иванов, Иогансен, Стебловский, Стеценко

МПК: G01F 23/288

Метки: natjhtiil, ека, ирг, радиоизотопный, ур, уровнемер-о

...уровнемера,по которым перемещается приемник излучения, выполнены в предлагаемом устройстве ввиде открытой троллейной системы, состоящей, 20например, из двух тросов или проводов и двухтокосъемников, осуществляющей связь междудетектором излучения и последующей электронной схемой,На чертеже изображена принципиальная 25схема описываемого устройства.Связь детектора 1 излучения с последующейэлектронной схемой 2 осуществляется с помощью двух тросов (проводов) 3, изолированных от резервуара и корпуса прибора, которые одновременно служат и направляющими для перемещения каретки 4, где укреплены детекторы. Токосъем осуществляется с помощью скользящих контактов 5, причем изменение переходного сопротивления контактов от единиц ол до...

Номер патента: 173973

Опубликовано: 01.01.1965

Авторы: Викторов, Коридзе, Корнюшин, Петров, Рабский, Чист

МПК: G01F 23/284

Метки: 173973

...это благодаря ступенчатой ча тотной характеристике датчика, обусловле ной его конструкцией. Датчик вь полнен в виде отрезка высокочастотной линии, помещаемсй в сссудс змсрясхот срсдси, пс дл;пс которого параллельно поверхности измеряемого уровня и заданных точках измерения закреплены токопроводящие элементы, например диски, кольца, петли и т. п,Два варианта конструкции датчика экранированного п неэкраппрован:ого, зобракены на чертеже. Неэкранированный датчик выполнен в виде жесткого 1.-образного проводника (стержня) 1, образуощего высокочастотную линию, на одном из проводников которой располагаются токспроводящпе элемснты (петли) 2.В экранированном датчике стержень 1 с закрепленными на нем петлями 2 помещается в хеталлпческий экран...

Номер патента: 173974

Опубликовано: 01.01.1965

Авторы: Абрамов, Викторов, Маслов, Петров, Самсонов, Хохлов

МПК: G01F 23/284

Метки: резонансный

...импульсом датчика и запирается ближайшим последующим масштабным импульсом.Принципиальная схема предлагаемого уровнемера приведена на чертеже.Датчик 1 в виде однородного отрезка длинной линии, помещенный в сосуд, рассматривается в качестве одиночного колебательного контура, В датчике между резонансной его частотой и уровнем измеряемой среды осуществлена непрерывная и однозначная зависимость. Напряжение с выхода высокочастотного генератора 2, частота которого изменяется по пилообразному закону в пределах частотной характеристики датчика, одновременно поступает на датчик 1 и набор высокочастотных контуров д, что позволяет исключить влияние нестабильности генератора на точность измерения. В момент попадания частоты генератора в полосу...

Номер патента: 174006

Опубликовано: 01.01.1965

МПК: G01F 13/00

Метки: 174006

...пары агрессивны к смазке, находящейся между корпусом и конической пробкой, то невозможно достичь необходимой степени герметизации,Предложенный крановый дозатор отличается от известных тем, что камера с испаряющейся жидкостью размещена в охлакдаемой нижней части конической пробки, а между корпусом дозатора и пробкой вмонтирована блок-муфта с притертыми сопрягаемыми поверхностями. Подобная конструкция дозатора повьпнает надежность его герметизации, а также позволяет понизить упругость паров испаряющейся жидкости.На чертеке изображен описываемый крановый дозатор в разрезе. Он содержит конический корпус 1, в который вмонтирована коническая пробка 2, камеру 3 испаряющейся жидкостии, находящуюся в сосуде 4, и олок-муф 5 жидкость, пары...

Номер патента: 174384

Опубликовано: 01.01.1965

Авторы: Воронин, Всесоюзная, Пирогов, Поливода, Удалова, Чемодуров

МПК: G01F 13/00

Метки: ссср

...мерная проточка 10 отбирает пробу и совмещается с входным каналом 11 камеры 12. Под давлением разбавляемой среды отобранная проба из проточки 10 смывается и поступает в мерную камеру 12, где происходит первый цикл разбавления. После выключения соленоида 2 под действием возвратных пружин 13 золотник возвращается в первоначальное положение. Через мерную проточку 14, совмещенную со сливцым каналом 15,поршень 4 под действием пружины 1 б вытесняет разбавленную среду. В момент сливавключается соленоид 3, мерная проточка 17золотника 1 отбирает пробу первого разбавления и совмещается с входным каналом 18камеры 19 окончательного разбавления, снабженным обратным клапаном 20. Под давлени 1 О ем разбавляюшей среды отобранная пробасмывается и...

Номер патента: 174385

Опубликовано: 01.01.1965

Авторы: Гринёвич, Институт, Новик, Чеботарев, Электрометрии

МПК: G01F 23/26

Метки: емкостный, уровнемер, цифровой

...11, Вторые входы этих схем совпадения подключены к выходам триггера 10 реверса 1 О. В зависимости от состояния триггера реверса на выходе одной из схем совпадения действует импульсное напряжение, подаваемое на один из крайних входов модулятора 3. Средний вход модулятора подключен 15 к другому выходу мультивибратора, и на немпостоянно действует импульсное напряжение.Благодаря этому осуществляется дискретное изменение чисел витков регулируемых плеч мостовой схемы в прямом и обратном направ лениях, Огибающая выходного напряжениясхемы, выделяемая детектором б, представляет собой либо положительные (при удалении от равновесия), либо отрицательные (прп приближении к равновесию) импульсы, синхрон ные с импульсным напряжением мультивибратора...

Номер патента: 174386

Опубликовано: 01.01.1965

Авторы: Викторов, Коридзе, Корнюшин, Рабский, Чист

МПК: G01F 23/284

Метки: резонансный, уровнемер

...б, дсилители 8, 9, 10,ый 12 осциллогра рег 5 пер диапа табн ие у ронн э10 ставлена блок-схема уров нен в виде отрезка длинещен в сосуд с измеряемой ассматривается в качестве тура, причем между резо- этого контура и уровнем в датчике существует неначная зависимость). ВЧ- ен частотным модулятором дписная группа М 1 б 7 На чертеже преднемера,ВЧ-датчик выполной линии 1 и помсредой (датчик рколебательного коннансной частотойизмеряемой средыпрерывная и однозгенератор 2 снабж Предусмотрены два режима работы: в первом случае осуществляется визуальная индикация с помощью электронного осциллографа, во втором - записи показаний на ленту шлейфового осциллографа,В уровнемере используются 11 колебательных контуров, резонансные частоты которых...

Номер патента: 174387

Опубликовано: 01.01.1965

Авторы: Маркелов, Плт

МПК: G01F 23/296

Метки: 174387

...тиратрон 17. Очевидно, что все импульсы, следующие за отраженным импульсом, никакого воздействия на состояние триггера не окажут, так как тиратрон 17 уже зажжен. Поэтому повторные отражения зондирующего импульса не влияют на показания прибора.Чтобы затухания отраженного импульса не влияли на показания прибора, совместно с триггером демодулятора 8 работает электронное реле 20. Если отраженный импульс пропадает, обратного переброса триггера демодулятора 8 не происходит, ц тиратрон 18 горит в течение всего периода. Напряжение на сетке 21 лампы 22 уменьшается, и реле 28 отпадает. Реле 28 отключает выход триггера демодулятора 8 от интегрирующей цепи 9 и закорачивает вход усилителя 18 низкой частоты. Стрелка 15 вторичного прибора...

Номер патента: 174388

Опубликовано: 01.01.1965

Авторы: Гриневич, Институт, Новик, Электрометрии

МПК: G01F 23/26

Метки: емкостный, уровнемер, электропроводныхжидкостей

...плечом является образцовый конденсатор 2, третьим и четвертым - тесно связанные катушки 3 и 4 индуктивности. Число витков катушки 4 можно регулировать. Между точками а и Ь включено напряжение питающего генератора. С обмотки 5, связанной с катушками индуктивности, снимается напряжение неравновесия, которое через уравновешивающее устройство б воздействует на реверсивный двигатель 7, приводящий схему в равновесие. Мостовая схема и один из идущих к датчику проводов (связанный с катушкой 3) заключены в экран, который соединяется с точкой а и заземляется, С той же точкой должен 5 быть электрически соединен резервуар и находящаяся в нем жидкость. При этом емкость между электродами погруженной части датчика разбивается на две...
