G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 320722

Опубликовано: 01.01.1971

Авторы: Гордеев, Каплюк, Кривцова, Штайгер

МПК: G01F 23/04

Метки: волн, излерения, морских, параметров

...расположенными на берегу,2Общая шшга эмиттеров триодов соединяется с плюсом источника питания, Минус источника соединен с коллекторами через вибратор 2 светолучевого осциллографа и с 5 общим контактом К 0, установленным также вкапроновом изоляторе в нижней части труоы.Каждый рабочий контакт 1(о К , Ь;.присоединен через резистор Я, к базе соответствующего кристаллического триода, которьш в 10 совокупности с резисторами Я, представляетсобой дискретно-переменное сопротивление в цепи питания вибратора, Режим триодов выбран таким, что при непокрытых водой рабочих контактах триоды заперты, и ток в цепи 5 вибратора отсутствует.С погружением устройства в воду и по мере соединения через воду общего контакта 7 х с раоочими контактами 7(о...

Номер патента: 320723

Опубликовано: 01.01.1971

Авторы: Алексеев, Бутузов, Гижко, Горожанкин, Киберник, Лившиц, Семенов, Федоров

МПК: G01F 23/16

Метки: двух, жидких, раздела, уровнемер, фаз

...гибкого трубопровода с компенсатором перемещений поплавка.На чертеже представлена принципиальная конструктивная схема уровнемера,В емкости 1, содержащей двухфазную жидкость 2, на направляющих 8 свободно установлен поплавок 4, плавучесть которого обеспечивает его постоянное расположение на легкой фазе. Поплавок 4 несет пьезометрическую трубку 5, нижний конец которой постоянно опущен под уровень тяжелой фазы, а верхний конец связан компенсатором б с измерительной схемой, которая образована источни. ком давления 7, задатчиком давления 8 и дифманометром 9, Задатчик давления 8 настраи гается ня величину давления, компенсирую.щего высоту столба легкой фазы, равного длине пьезометрической трубки 5.Прп изменении общего уровня...

Номер патента: 320724

Опубликовано: 01.01.1971

Авторы: Барановский, Воробьев, Лебедев, Морозов

МПК: G01F 23/18

Метки: емкостях, жидкости, разности, смежных, уровней

...уровцен, вторичным прибором 6. вней открыварный насос Л дания сифона ке 2, пропор- регистрируется рсдмет цзобретсцц О соединена сифон- водой. В трубке 2 3, вентиль 4 ц та, вал которого Изобретение относится к области измерения уровця жидкости и может быть применено, например, для определения уровня волыв балластных цистернах относительно уровня забортной волы.Известные устройства аналогичного назачеция це обеспечиваот требуемой точности,Для повышения точности в предложенномустройстве дифференциальный датчик выполнен в виде сифонцой трубки, в которой установлен тахометрический расходомер, снабженный роторцым насосом для образованиясифона.На чертеже цзображсца принципиальнаясхема предлагаемого устройства для определения разности...

Номер патента: 320725

Опубликовано: 01.01.1971

Авторы: Бабиков, Провальский

МПК: G01F 23/296

Метки: датчик, сигнализатора, ультразвукового, уровня

...стакана вырезано клиновидное углубление с плоскостямп 2, расположенными под углом одна к другой, Над плоскостями укреплен отражатель 3, выполненный в виде плоской пластины четвертьволновой толщины. Внутри стакана к донышку прижаты излучающий 4 и приемный 5 пьезопреобразователи. В донышке между ними имеется ряд глухих отверстий для уменьшения величины сигнала, идущего по металлу.Датчик включается в цепь обратной свягде С, - скорость ультразвука в металле кро.пуса датчика,Л/., - полоса прозрачности пьезопреобразователей, а расстояние В, от центра отражателя до наклонной плоскости выСгчисляется из соотношенияЛ/, - максимальная величина скорости2( ультразвука в исследуемых средах.В 1 В 2- и -- резонансные частоты столба жпд.кости при...

Номер патента: 321466

Опубликовано: 01.01.1971

Авторы: Вершинин, Дозатор, Медведев

МПК: B67D 5/00, G01F 1/32

Метки: 321466

...например, шайбовый дозатор с калиброванной насадкой для дозирования жидкости, подаваемой под давлением. 5Недостатком такого дозатора является малая производительность его и частые забива ния выходного отверстия.Целью предлагаемого изобретения является устранение этих недостатков. 1Цель достигается применением в качестве дозатора жидкости гидроциклона, широко используемого в других областях техники, например в химическом аппаратостроении, для разделения сред с различным удельным весом. 1На чертеже представлен предложенный дозатор, общий вид и разрез по А - А. 2Гидроциклон состоит из корпуса 1, подводящего патрубка 2 для тангенциального ввода в корпус, сливной трубки 3 и конического днища 4, оканчивающегося трубкой...

Номер патента: 321636

Опубликовано: 01.01.1971

Авторы: Марголис, Покормл, Финдельштеин

МПК: F04B 45/02, G01F 11/08, G01N 1/24 ...

Метки: побудитель, расхода

...Подсос приводит к увеличению погрешности при количественном экспресс-определении концентрации газов, особенно при определении макроконцентраций, когда для арголис, Л. А. Финдельштейни Н. А, Классовскаятельский институто дела1 11 ;Од 5 к оретеп птель расхода, например,для газоов, содержащий камсру персмспСостдвитедь и. Т 11Редактор К. Шаиаурова Текред Т, У 1. Понализ а обре женскаскова олудвва орректор 11 ад. М 1;1 В Тпрдгк 473о делдги иаобретепи 11 и открыт:П 1 при Совете .Чпп Москва, )К. 1 душскдп пдб 4 5 Заказ 35,3Ц 1-1 ИИПИ Кокигтета Г 1 одписпес ров СССР Сдп иова.: от 1 ифпи пружиненного шарнирно закрепленного на задней крышке рычага, один конец которого связан с передней крышкой через гибкую тягу, а другой подведен под лепесток...

Номер патента: 321685

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Гатилин, Лахтионов, Рудный

МПК: G01F 1/68

Метки: расходомер, тепловой

...что также снижает чувствительность.Предлагаемый расходомер позволяет производить измерение расхода малотеплопроводных залипающих вязких веществ в широком интервале изменения нз вязкости,На чертеже представлен описываемый расходомер,На внешней поверхности металлического 2трубопровода 1 расположен тепловоц чувствительный элемент 2, выполненный в видетермометра сопротивления и составляющийс компенсационной обмоткой т рабочую ветвьодинарного моста. В качестве другой ветви 3взяты резисторы со стабильным сопротивлеием, которые расположены во вторичном измерительном приборе 4. Устроиство питается от блока питания 5. В зоне измерительной обмотки усгацовлен обтекатель б с направляющими лопатками 7. Перед обтекателем расположен блок смазки...

Номер патента: 321686

Опубликовано: 01.01.1971

Авторы: Васильев, Джулай, Зибров, Петроа

МПК: G01F 5/00

Метки: величины, приложения, равнодействующей, световогодавления, сил, точки

...номер строки, проходящей через изображение координатных точек на мозаике передающей телевизионной труб ки 8. По команде из блока 22 управления затвор б перекрывает световой поток с осветителя 7, включается подсвет координатных точек 4 на модели 3 с помощью устройства 5 подсвета коордипатпых точек, выключается пре ческос устройство 15, формирователь 16 импульсов, ключ 17, счетчик 18, запоминающее устройство 19, вентили 20, липни 21 связи и блок 22 управления.Работает устройство следующим образом, Отраженный от модели 3, освещаемой осветителем 7, свстовой поток создаст па )1 Озацкс переда 10 щей телевизионной трубки 8 потеппиальпый рельеф, считываемый электронным лучом. Затвор при этом открыт, координатные точки 4 погашены, ключ...

Номер патента: 321687

Опубликовано: 01.01.1971

Авторы: Научно, Панфилов

МПК: G01F 11/18

Метки: емкости, количества, сыпучего

...частотомер, оттарированньй непосредственно ПО количестВу содержания материала В Оункере /. Пр зобретен 5 0 С:;ОСОО Оматериалаи: ее опорцелью усх точности СЬПУЧЕГО пя степе тем, что. овышения ируемого я количествапутем измсре отли аюачся змерений и п ном от контро ределени емкости ж пения,орення в свободИзобретение относится к способам определения количества сыпучего материала в различных емкостях, например цемента в бункерах,Известны способы определения количества материала, в том числе и сыпучего, в емкостях путем определения геометрических характеристик поверхности материала. Однако эти способы крайне трудоемки и не обеспечивают высокой точности измерений, особенно при сложной форме поверхности материала.Цель изобретения -...

Номер патента: 321688

Опубликовано: 01.01.1971

Авторы: Лютенко, Рауткин, Савченко, Сердюк

МПК: G01F 23/00

Метки: вязких, предельного, сигнализатор, сыпучих, уровня

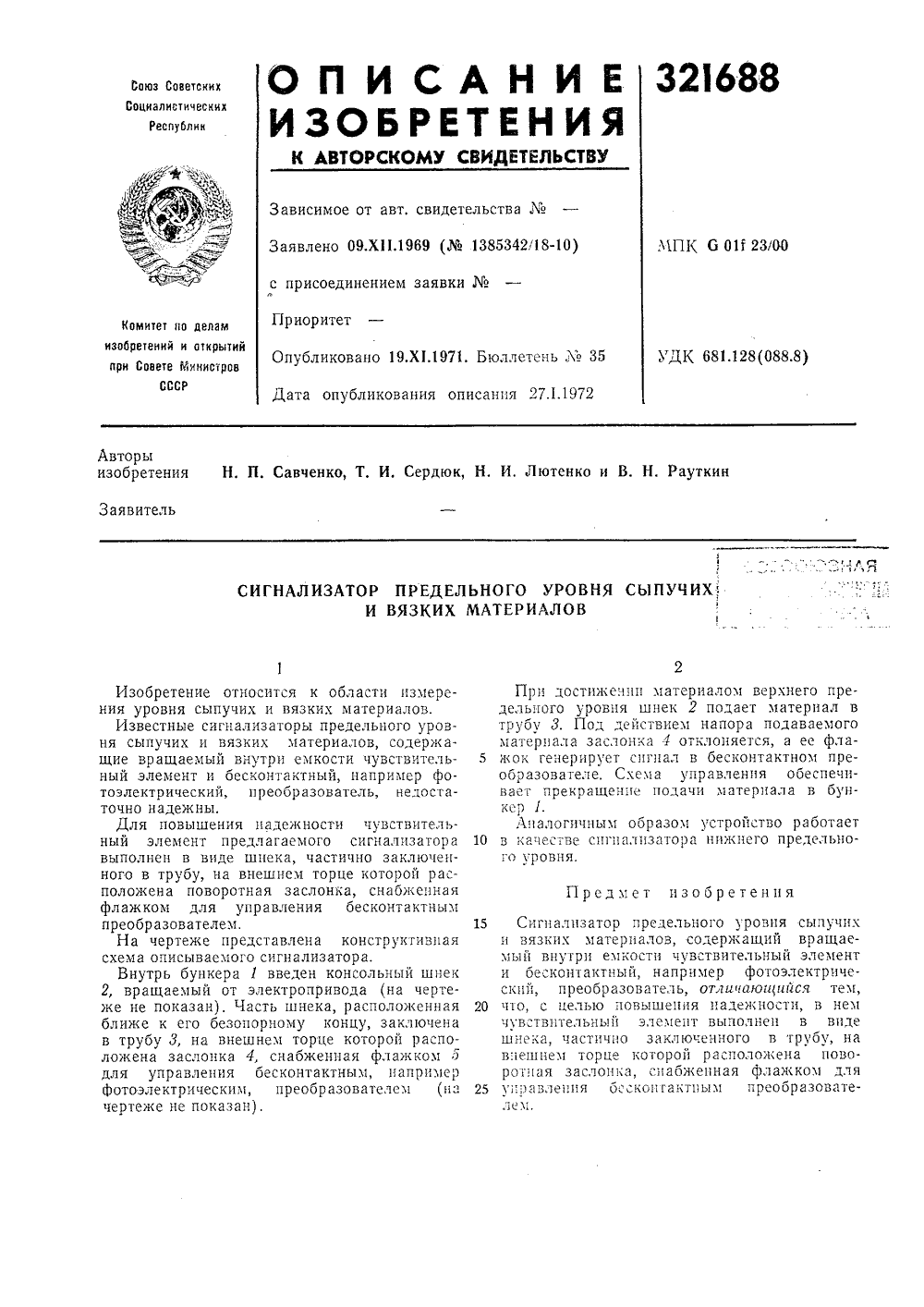

...торце которой расположена поворотная заслонка, снабженная флажком для управления бесконтактным преобразователем.На чертеже представлена конструктивная схема описываемого сигнализатора.Внутрь бункера 1 введен консольный шнек 2, вращаемый от электропривода (на чертеже не показан), Часть шнека, расположенная ближе к его безопорному концу, заключена в трубу 3, на внешнем торце которой расположена заслонка 4, снабженная флажком 5 для управления бесконтактным, например фотоэлектрическим, преобразователем (на чертеже не показан). При достижении материалом верхнего предельного уровня шнек 2 подает материал в трубу т. Под действием напора подаваемого материала заслонка 4 отклоняется, а ее фла жок генерирует сигнал в бесконтактном...

Номер патента: 321689

Опубликовано: 01.01.1971

Автор: Бражников

МПК: G01F 23/296, G01L 11/00

Метки: акустический, жидких, свойств, сред, физических

...исключения зависимости измерений скорости распространения ультразвука в жидкостях от акустической базы достигается расширение диапазона измерений, а дляпалых акустических оаз повышается точност измерений.Сущность способа заключается в следующем.В контролируемую жидкость излучаютсякороткие импульсы быстро затухающих ультразвуковых колебаний и на пути цх распространения в жидкости вводится промежуточная среда с параллельными поверхцос 1 ямц, орцсцтцрованцымц наклонно к направлению распространения ультразвуковых колебаний.Промежуточная среда выбирается с акустическими свойствами, значцтельцо отличающимися от свойств контролируемой жидкости, Прц этом скорость ультразвука в указанной среде должна быть больше, чем в...

Номер патента: 321759

Опубликовано: 01.01.1971

Авторы: Губки, Гуревич, Ллшгн, Сорогин

МПК: G01F 11/44

Метки: дозатор, жидкого, стекла

...улируе устана и пом уется связан аном и цилин меет упор тся велич ливается щи винта по шкал магист б управДля 25 чается ворач чается тается линдр 30 емкосвыдачи следу управляющий вает кран 6 на насос. Жидк в верхнюю п , а из нижней ь 13 ние пргистрирлиндрвым кр е 5. ралям ления Изобретение относится к области производства строительных, керамических, огнеупорных и абразивных материалов.Известен дозатор для жидкого стекла, содержащий дозирующий цилиндр с регулируемым объемом и бесштоковым поршнем, кран управления, расходную емкость и магистрали подачи и выпуска жидкого стекла,Цель изобретения - обеспевыдачи дозы и повысить падежв работе путем исключениястекла в приемную емкость.Достигается это тем, что на магистрали выпуска смонтирован с...

Номер патента: 322562

Опубликовано: 01.01.1971

Авторы: Бырко, Голиев, Осипов

МПК: G01F 23/62

Метки: егулятор, жидкости, уровня

...что предотвращает его от коррозии, уменьшает трение и устраняет образование гидратов в трубке. осуд н 4 запо О 15 мет изобретени 5 Регулятор уровня жи но для резервуаров с ным газом, содержащи гружной буй, соедин е немагнитную трубку30 магнитом, отличаютии Изобретение относится к области автоматического регулирования уровня жидкости в емкостях, находящихся под давлением.Известны регуляторы уровня жидкости преимущественно для резервуаров со сжиженным природным газом, содержащие уравновешенный погружной буй, соединенный с помещенной в немагнитную трубку штангой с постоянным магнитом.Предлагаемый регулятор отличается от известных тем, что на штанге расположен перемещающийся вместе с ней стакан, в полость которого, заполненную незамерзающей...

Номер патента: 322620

Опубликовано: 01.01.1971

Авторы: Майоров, Царицын

МПК: G01F 1/68

Метки: расходомер, тепловой

...содержит металлическую измерительную трубку 1, электронагреватель 2 и два терморезистора 3, намотанные на поверхность измерительной трубки. С последней сварены подсоединительные переходники 4 и 5. Медный цилиндр б, спаянный с переходниками, герметизирует объем, где размещены терморезисторы 3 и электронагреватель 2, а отводная трубка 7 позволяет вакуумировать этот объем. Наружный цилиндр 8, спаянный с переходниками 4 и 5, выполняет роль теплового шунта, воспринимающего внешние тепловые возмущения. Выводы контрольно-измерительных цепей выполнены через герметичные электровводы 9.Электронагреватель 2 создает экстремальное распределение температуры по длине измерительной среды симметрично относительно ее середины. Терморезисторы 3...

Номер патента: 322621

Опубликовано: 01.01.1971

Авторы: Азимов, Альтман, Гуревич, Ташкентский

МПК: G01F 1/68

Метки: расходомерi, тепловой

...расходомер ивстроенным в него измерит сационным 3 термисторами. Термистор 2 находится в поле постоянного магнита 4, термистор 3 помещен в углублении, сделанном в патрубке 1. Термисторы 2 и 3 включены в 5 смежные плечи измерительного моста, в который включены постоянные сопротивления 5 и б и переменное сопротивление 7. Схема моста питается от источника постоянного тока 8. Регулируется ток сопротивлением 9. Магнитная 10 индукция изменяется с помощью экрана 10,Выходной сигнал регистрируется прибором 11.При прохождении измерительного тока потермисторам 2 и 3 в них рассеивается мощность. Величина рассеиваемой мощности, а 15 следовательно и сопротивление измерительного термистора 2, зависят от скорости потока.Величина сопротивления...

Номер патента: 322622

Опубликовано: 01.01.1971

Авторы: Бражников, Оганесов

МПК: G01F 1/66

Метки: расходомер, ультразвуковой

...помещен дополнительный излучатель 4, авнутри камеры 3 - дифференциальный приемник 5, на который поступают колебания сизлучателя 4, соединенного с генератором б.Приемник подключен ко входу дифференциального усилителя 7, управляющего сервоприводом 8. Выход сервопривода связан с перемещаемой им камерой 2, а также со входоммасштабного блока 9, который регулирует0 коэффициент передачи фазоизмерительногоблока 10.При установившейся температуре контролируемой среды на входы усилителя 7 с приемника б поступают одинаковые сигналы. Серб вопривод отключен. При этом центральныйлуч ультразвуковых колебаний, падающий наприемные пьезоэлементы, совпадает с нормалью к их плоскости, проходящей черезцентр пьезоэлемента. При изменении темпера 0 туры...

Номер патента: 322623

Опубликовано: 01.01.1971

Автор: Сников

МПК: G01F 1/06

Метки: 322623

...вязкихизмерительнуюй струенаправляюйся тем, что, с цвязкости, увеличенадежности, снаы по всей ее длиный радиальный жидко- турбину, щие апелью исния точружи изне уста- струенаПрибор соаправляющиоторого дляолнена с пеадиальныйзмерительнуси б, электр струеасть 3 ра вылинии, рат 4, ную на а обоЗаявлено ЗОЛ 1,1970 ( с присоединением заявк Изобретение относится к измеренда вязких жидкостей при помощирасходомеров.Известные турбинные расходомерв эксплуатации, подвержены засореническими примесями и ненадежнырении вязких жидкостей, напримердержащей смолистые вещества, твечения горных пород и парафин,Цель изобретения - исключенивязкости, увеличение точности инадежности.Для этого снаружи измерительнпо всей ее длине установлен промрадиальный...

Номер патента: 322624

Опубликовано: 01.01.1971

Авторы: Бобров, Леванов, Тесленко

МПК: G01F 1/10

Метки: датчик, крыльчатого, расходомера

...устаовлены ферритовые сердечники 2 с обмотка- и У 1 и У 2 (причем северный полюс распоОжен ближе к У 1 а южный полюс - и У 2). реобразователь включает также генератор актовых импульсов.Прибор работает следующим образом.При подаче тактовых импульсов от генераора на обмотки Гь включенные последовасЬерритовый сердечник 2 будет пере- Зо магничен и в обмотках Вз наведется э, д. с. помехи, которую, ввиду ее незначительности не фиксирует схема.При подходе постоянного магнита 1 крыльчатки к ферритовому сердечнику 2 последний будет постепенно перемагничиваться в другое состояние (по отношению к перемагничиванию тактовыми импульсами) и при появлении тактового импульса на обмотке %1 в один из моментов произойдет полное перемагничивание сердечника...

Номер патента: 322625

Опубликовано: 01.01.1971

Авторы: Когтев, Сулла, Фаин

МПК: G01F 3/16

Метки: датчик, расхода, следящего, устройства, электрогидравлического

...не обеспечивают переменной крутизны скоростной характеристики и ее ограничения в зоне больших сигналов.Предлагаемый датчик не имеет этих недостатков и отличается от известных тем, что распределительные окна в его гильзе выполнены в виде двух последовательно расположенных прямоугольных пазов разного проходного сечения, причем меньшее проходное сечение расположено после большего по ходу открытия окна,На фиг, 1 показана схема устройства; на фиг. 2 - распределительное окно.В гильзе 1 с распределительным окном 2 перемещаются поршень 3, поджатый к упору 4 пружиной б малой жесткости и соединенный пружиной б обратной связи с заслонкой электромагнитного устройства типа сопло - заслонка.При подаче управляющего сигнала в реле 7...

Номер патента: 322626

Опубликовано: 01.01.1971

Авторы: Богданов, Богданова, Гришина, Кузнецкий, Мосунов

МПК: G01F 3/18

Метки: объемный, поршневой, расходомер

...корпусе и канал18 в правую торцову 1 о полость поршня 11.При этом последний перемещается влево исоединяет проточки 2 и 3, Жидкость, находящаяся в поршневой полости пор 1 ння 10, нач 10 нет вытесняться жидкостью, поступаощей помагистрали 14, через канал 15 и проточки 2и 3 в сливную магистраль 7.Поршень 10 займет крайнее правое положение и соединит проточки б и 7, 8 и 9 попарно15 между собой. Дозируемая жидкость, поступая через проточки 7 и б и по каналу 19 в левую торцовую полость поршня 11, переместит последний 20 вправо и тем самым вытеснит из правой торцовой полости дозируемую жидкость по каналу 18 и через проточки 8 и 9 в магистраль потребления 13 и соединит магистрали 15 и 1 б между собой, открыв доступ жидкости по ма гистралям 1 б...

Номер патента: 322627

Опубликовано: 01.01.1971

Авторы: Бабий, Всесоюзный, Эткин

МПК: G01F 5/00

Метки: включений, жидких, массового, расхода, твердых

...условиях электродов, к которым прикладывают заданную разность потепциалов Лс 7.В этом случае где о - электропроводность запыленного потока.Из уравнений (2) и (3) видно, что в обоих случаях процесс измерения сводится к нахождению электропроводности запыленного потока, которая связана с расходом пыли в потоке через некоторый коэффициент пропорциональности 62, что и подтверждается проведенными экспериментами,Коэффициейт Ьа в общем случае зависит от конструкции устройства, фракционного состава пыли, скорости потока и электропроводпости материала частиц.При низкой электропроводости, когда оттоком заряда от места контакта в момент соударения можно пренебречь, нестабильность электропроводности вещества не окажет существенного...

Номер патента: 322629

Опубликовано: 01.01.1971

Авторы: Алкин, Гинзбург, Гуревич, Звонков, Кашлаков, Кирштейн, Решилов, Сасов, Якушонок

МПК: G01F 9/00

Метки: it-iбиблиотека, индукционный, расходомервсесоюзная1тегтуя, туц-м

...колебания, сдвинутые относительно друг друга на четверть периода,К выходам усилителей 10 и 11 присоединены обмотки возбуждения 4 и 5 соответствен но.Выходы датчиков через усилители 18 и 14и безынерционные двухполупериодные демодуляторы 15 и 1 б соединены со входами сумматора 17, к выходу которого подключен ре гистрирующий прибор 18, Опорные входы демодуляторов 15 и 1 б соединены с соответствующими выходами задающего генератора 12.Устройство работает следующим образом.Переменные напряжения У, и юг от задаюз 0 щего генератора 12, имеющие форму прямо322629 фиг.: угольных импульсов,и фазовый сдвиг на четверть периода, преобразуются усилителями 10 и 11 в напряжения 1 з и У 4, которые поступают на обмотки возбуждения 4 и 5 датчиков 1 и 2. При...

Номер патента: 322630

Опубликовано: 01.01.1971

Автор: Афонин

МПК: G01F 9/00

Метки: 322630

...проходного сечения заслонки Р определение которого производится потенциометрическим датчиком положения заслонки, включенным в одно из плеч измерительного моста постоянного тока, изменяется по мере открытия нли закрытия заслонки Рв.Давления Рь Р, и Рз определяются при труб пом отборе давлений. Из уравнения неразрывности струи известно, что для любых двух сечений потока газа при установившемся режиме течения значения весовых расходов одинаковы, Поэтому можно записать условно 10 равенства весовых расходов через диафрагмуи заслонку:(1)Р,где 6=-ат Р А, = - весовой расход гл 15 1 Т,за через диафрагму,бв=ф Ра Ав- весовой расход гаЪтР 2 - геометрическая площадь проходногосечения заслонки,Р, - давление газа перед заслонкой,Т, - температура...

Номер патента: 322631

Опубликовано: 01.01.1971

Авторы: Искандар, Оганов

МПК: G01F 9/00

Метки: жидкости, малых, непрерывной, подачи, расходов

...чертеже показана схема предлагаемой установки,Она состоит из трех узлов: 1инертного газа, 11 - емкостей для111 - измерения расхода газа.Узел подачи инертного газа содержит редуктор давления 1, дроссель 2 и элемент 3 для точной установки заданного расхода. В узел емкостей для жидкости входят емкость 4 для непрерывной подачи, емкость 5для периодической заправки и напорный бакб. Емкости 4 и 5 сообщаются вентилями 7 и 8.5 Нижний уровень жидкости в емкости 5 контролируется поплавком 9, а верхний - потрубке 10.Во время заправки емкости 5 вентиль 11сообщает эту емкость с напорным баком, а10 вентиль 12 сообщает емкость 5 с атмосферой,Трубка 13 опущена в емкость 5 так, чтобы еенижний срез совпал с верхним уровнем в емкости 4.Узел измерения...

Номер патента: 322632

Опубликовано: 01.01.1971

Авторы: Кудашкин, Морозов, Новичков

МПК: G01F 11/04

Метки: дозатор, дозирований, консистентных, крановый, объемного, продуктов

...противоположно расположенные продольные пазы, соединяющие дозирующую полость с входным и выходным каналами в корпусе крана,На чертеже дана конструктивная схемапредложенного устройства.Крановый дозатор содержит корпус 1 ипробку 2, в которой имеется дозирующая полость 8, снабженная свободно плавающим 20поршнем 4. В стенках пробки с обоих ее концов имеются диаметрально расположенныепазы 5 и б, соединяющие дозирующую полость с входным и выходным каналами а и б,в корпусе крана. Ход поршня регулируется 25винтом 7. Дозатор имеет уплотняющую гайку8, а поворот пробки 2 осуществляют ручкой 9. Продукт под давлением подается по каналу а и пазу 5 и перемещает крайнее левое положение. Затем пр рачивают на 180, паз 5 соединяет ным каналом...

Номер патента: 322633

Опубликовано: 01.01.1971

Авторы: Государственный, Ружинский

МПК: G01F 23/00

Метки: бункеров, загрузки

...бункеров, Сигнал уровнемера преобразуется преобразователем и через электронный блок поступает на логический элемент Запрет 4, а через инвертор 5 - на ло 5 гический элемент Запрет б. Сигналы с логических элементов Запрет 4 и б, которыеуправляются сигналами с датчиков положения 7, проходящих через инвертор 8, подаются на блоки 9 формирования командных сиг 1 О налов уровней загрузки бункеров. Число этихблоков равно числу бункеров.Казкдый блок состоит из двух групп логических элементов Задержка 10, 11, 12 и 18,14, 15, на один из которых сигналы поступают15 непосредственно через элемент Запрет 4, ана другую - через инвертор 5 и логическийэлемент Запрет б,Число логических элементов Задержка вгруппе равно числу контролируемых уровней.Каждый...

Номер патента: 322634

Опубликовано: 01.01.1971

МПК: G01F 23/296

Метки: дискретный, ультразвуковой, уровнемер

...расстояниях друг от друга. Эти расстояния определяют точность измерения уровня контролируемой жидкости.До начала измерения ультразвуковой индикатор находится на дне защитного кожуха 3, Благодаря взаимодействию кольца 19 и постоянного магнита 8 индикатор прижимаетсяко дну, а магнитоупругий контакт размыкает цепь питания его электронной части. Перед замером включается кнопкой пуска (к. п.) электропневматический клапан, при помощи которого подается воздух в полость юбки 10 ультразвукового индикатора. Одновременно осуществляется сброс показаний счетчика числа импльсов 5.При заполнении полости юоки 10 воздухом индикатор под действием образовавшейся подъемной силы отрывается от дна кожуха и начинает всплывать. В это время...

Номер патента: 322635

Опубликовано: 01.01.1971

Авторы: Ливанов, Фукс

МПК: G01F 23/16

Метки: сигнализатор, уровня

...площади окна.На фиг. 1 изображен предлагаемый сигнализатор уровня; на фиг. 2 - разрез по А - А на ф,иг. 1.Предлагаемый сигнализатор имеет корпус 1, на котором смонтирован кожух 2 с патрубками 3 и 4, предназначенными для монтажа сигнализатора в сливной трубопровод,резервуара. расположены поплавок 5, , предохраняющий корпус его жидкости.и отверстием патрубка 4 родка 8. В верхней частиокно, проходное сечение и соответствует проходноа, В нижней части перер -:322635 городки сделано отверстие, площадь ко о значительно меньше площадки окна.При сливе жидкости из резервуара кожухзаполнится сливаемои жидкостью, а поплавок, следуя за ней, располагается в верхней части кожуха. Когда уровень сливаемой жидкости в резервуаре упадет и в...

Номер патента: 322636

Опубликовано: 01.01.1971

Авторы: Вент, Панков, Попов, Стальное

МПК: G01F 23/24

Метки: параметров, сред, физико-химических

...моста кинематически связан с движком промежуточного реохорда,. благодаря чему корректирующии сигнал зависиттемпературы, но и от контролеруметра, например уровня.На чертеже изображена э5 схема устройства для контроляческих параметров сред датчикаления,Электрическая схема устройства состоит изуравновешенного измерительного моста 1 и 10 неуравновешенного моста температурной коррекции 2 со стабилизированным источником питания, подключенных встречно ко входу нуль-органа 3 через промежуточный реохорд 4, движок которого кинематически связан с 15 двигателем б нуль-органа 3, а движок реохор.да 6 измерительного мостакинематически связан с движком промежуточного реохорда 4.При изменении уоовня Н электролита часть20 датчика сопротивления Л,...

Номер патента: 322637

Опубликовано: 01.01.1971

Авторы: Гранковский, Овсиенко, Половой

МПК: G01F 23/26

Метки: 322637

...в бункере, в предлагаемом датчике витки первичной и вторичной обмоток располохкены вдольстержня, который выполнен с переменным сечением, например Ъ-образной формы.На чертеже представлена конструкцияпредлагаемого датчика,Устройство содержит защитный немагнитпый чехол 1, сердечник 2 датчика трансформатора (стержень), первичную обмотку 3, вторичную обмотку 4,В чехле 1, выполненном из немагнитного материала, помещается вытянутый по длине разомкнутый сердечник 2, набранный из полос электротехнической стали. Длина чехла и сердечника выб 1 ираются в соответствии с нес бходимым диапазоном измерения высоты уровня.Вдоль сердечника уложены первичная 3 и гторичная 4 обмотки. При подаче напряжения на первичную обмотку в сердечнике возникает...
