Сигнализатор уровня порошкообразных и сыпучих материалов

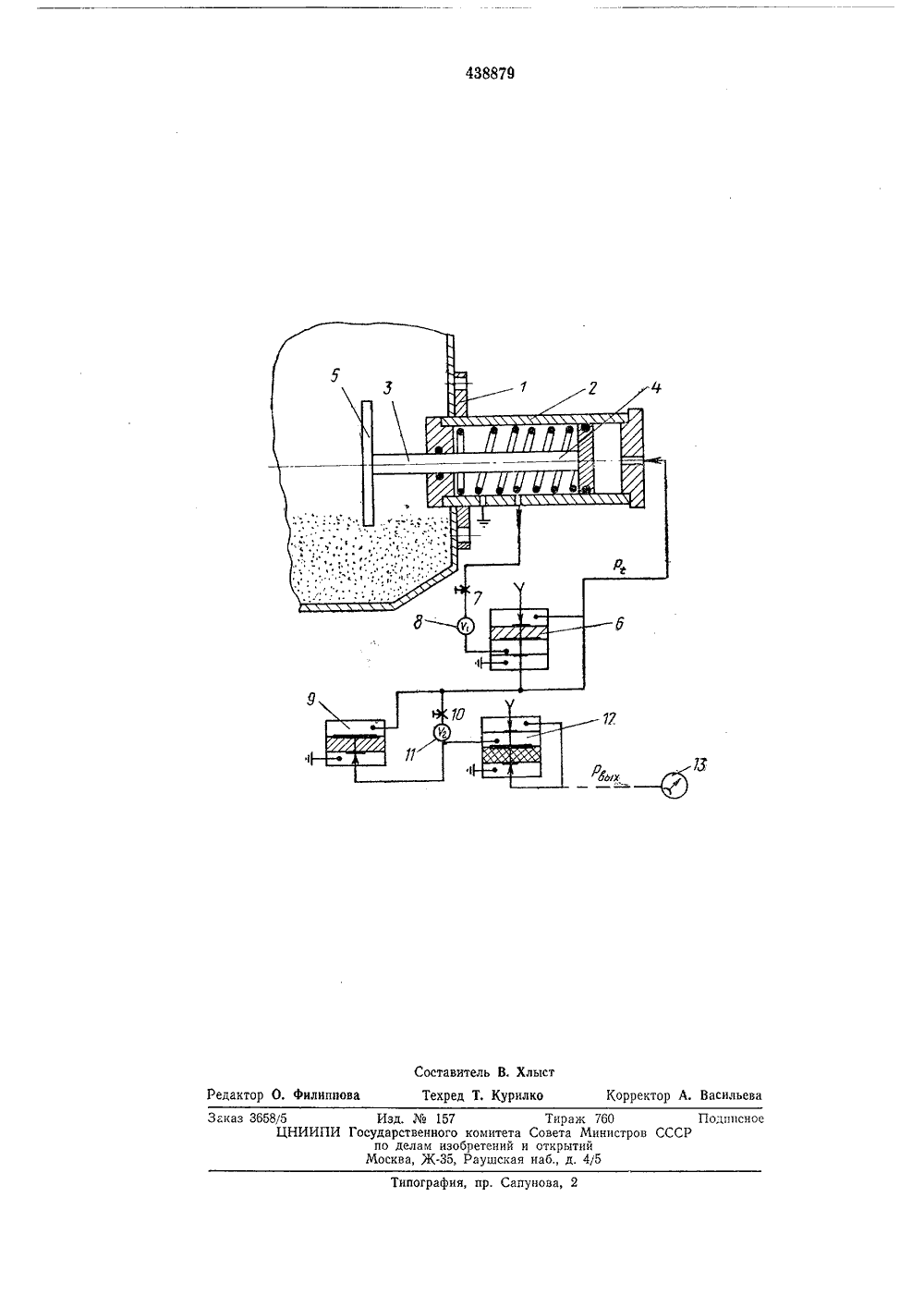

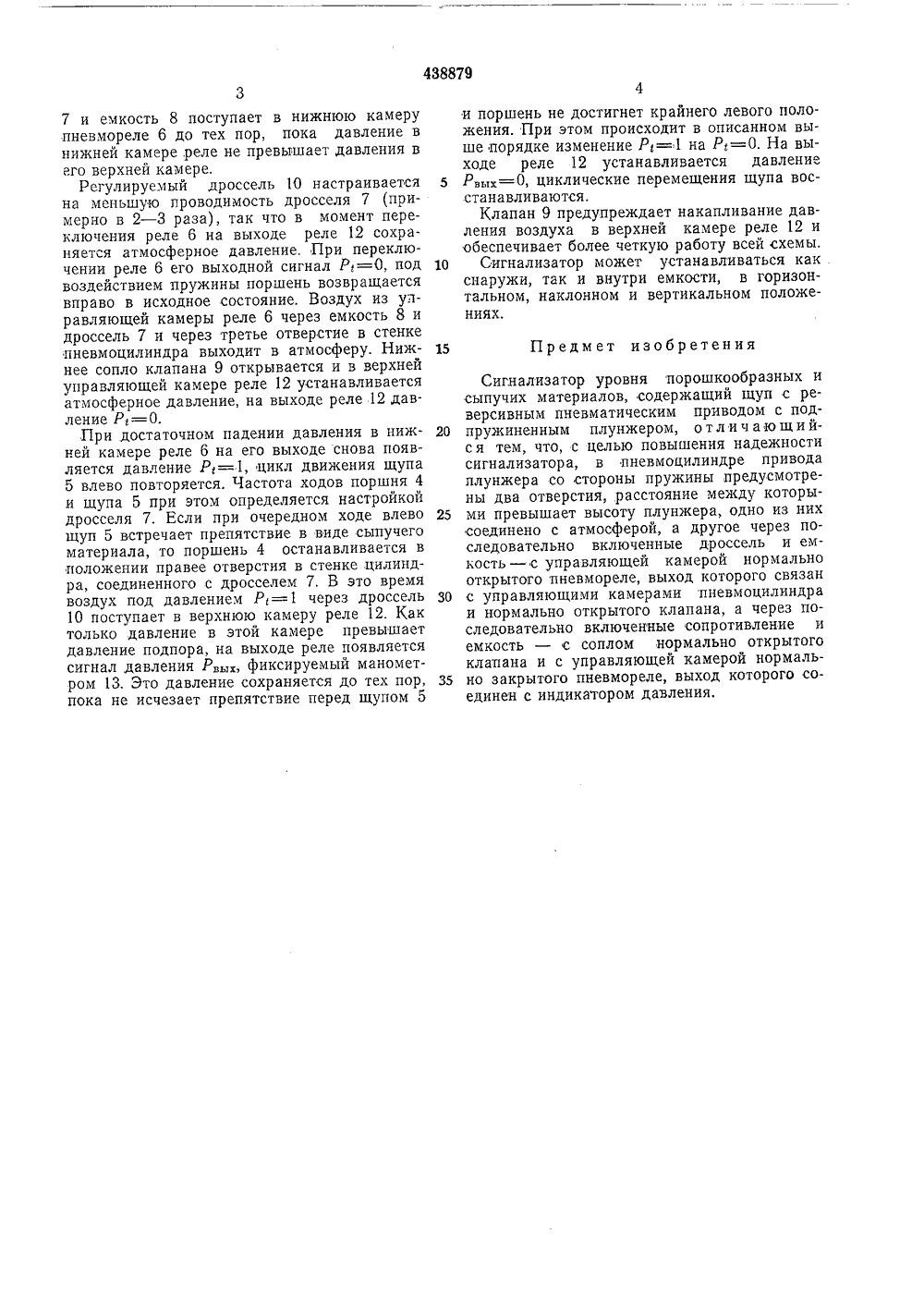

ОП ИСАЙИЕ ИЗОБРЕТЕН ИЯ(11) 438879 Союз Соеетскии Социалистицеских Республик(32) ПриоритетОпубликовано 05.08,74. Бюллетеньосударственныи комитет. Совета Министров СССР нв делам изобретений и аткрытийДата опубликования описания 09.01 72) Авторы изобретен Журавлев и Б И Гостев 1) Заявитель уйбышевский филиал Специального конструкторского б по автоматике в нефтепереработке и нефтехимии(54) СИГНАЛИЗАТОР УРОВНЯ ПОРОШКООБРАЗНЫХ И СЫПУЧИХ МАТЕРИАЛОВИзобретение относится к приборостроению и может быть использовано в различных отраслях промышленности.Известен сигнализатор уровня сыпучих материалов, содержащий щуп с пневматическим 5 реверсивным приводом с подпружиненным плунжером, Однако при эксплуатации в условиях липких, кусковых и других материалов возможны несрабатывания, либо заклинивания концевого выключателя, связанного со 10 щупом, что значительно снижает надежность прибора. Кроме того, наличие дополнительного узла - концевого выключателя усложняет конструкцию прибора.Предлагаемый сигнализатор отличается 15 тем, что в пневмоцилиндре привода плунжера со стороны пружины предусмотрены два отверстия, расстояние между которыми превышает высоту плунжера, одно из них соединено с атмосферой, а другое через последовательно 20 включенные дроссель и емкость - с управляющей камерой нормально открытого пневмореле, выход которого связан с управляющими камерами пневмоцилиндра и нормально открытого клапана, а через последовательно 25 включенные сопротивление и емкость - с соплом нормально открытого клапана и с управляющей камерой нормально закрытого пневмореле, выход которого соединен с индикатором давления, 30 На чертеже изображена принципиальная схема сигнализатора.Сигнализатор состоит из монтажного фланца 1 и пневмоцилиндра 2, внутри когорого расположен подпружиненный плунжер 3 с поршнем 4 и жестким щупом 5 на конце.Управляющий блок плунжера содержит нормально открытое трехмембранное пневмореле 6, регулируемый дроссель 7, емкость 8, нормально открытый двухмембранный пневмоклапан 9, регулируемый дроссель 10, емкость 11 и нормально закрытое трехмембранное пневмореле 12, В качестве индикатора давления может быть использован, например, манометр 13, соединенный трубкой дистанционной передачи с выходом пневмореле 12. Соединение элементов между собой показано на схеме.Сигнализатор работает в следующей последовательности.В начальный период на выходе пневмореле 6 формируется сигнал давления воздуха Р=- =1, под воздействием которого закрывается нижнее сопло клапана 9, а поршень 4 с плунжером 3 и щупом 5 движется влево до упора при отсутствии сыпучего материала перед щупом 5, При этом поршень 4 занимает положение между двумя дополнительными отверстиями в стенке цилиндра. Воздух под давлением Р=1 (например, 1,4 кгс/см 2) через дроссель7 и емкость 8 поступает в нижнюю камеру пневмореле 6 до тех пор, пока давление в нижней камере реле не превышает давления в его верхней камере.Регулируемый дроссель 10 настраивается на меньшую проводимость дросселя 7 (примерно в 2 - 3 раза), так что в момент переключения реле 6 на выходе реле 12 сохраняется атмосферное давление. При переключении реле 6 его выходной сигнал Р=О, под воздействием пружины поршень возвращается вправо в исходное состояние. Воздух из управляющей камеры реле 6 через емкость 8 и дроссель 7 и через третье отверстие в стенке пневмоцилиндра выходит в атмосферу. Нижнее сопло клапана 9 открывается и в верхней управляющей камере реле 12 устанавливается атмосферное давление, на выходе реле 12 давление Р=О.При достаточном падении давления в нижней камере реле 6 на его выходе снова появляется давление Р=1, цикл движения щупа 5 влево повторяется. Частота ходов поршня 4 и щупа 5 при этом определяется настройкой дросселя 7. Если при очередном ходе влево щуп 5 встречает препятствие в виде сыпучего материала, то поршень 4 останавливается в положении правее отверстия в стенке,цилиндра, соединенного с дросселем 7. В это время воздух под давлением Р=1 через дроссель 10 поступает в верхнюю камеру реле 12. Как только давление в этой камере превышает давление подпора, на выходе реле появляется сигнал, давления Р фиксируемый манометром 13. Это давление сохраняется до тех пор, пока не исчезает препятствие перед щупом 5 и поршень не достигнет крайнего левого положения. При этом происходит в описанном выше порядке изменение Р= 1 на Р=О. На выходе реле 12 устанавливается давление 5 Рвых=0, циклические перемещения щупа восстанавливаются.Клапан 9 предупреждает накапливание давления воздуха в верхней камере реле 12 и обеспечивает более четкую работу всей схемы.10 Сигнализатор может устанавливаться какснаружи, так и внутри емкости, в горизонтальном, наклонном и вертикальном положениях.15 Предмет изобретенияСигнализатор уровня порошкообразных исыпучих материалов, содержащий щуп с реверсивным пневматическим приводом с под пружиненным плунжером, о тл и ч а ю щ и йся тем, что, с целью повышения надежности сигнализатора, в пневмоцилиндре привода плунжера со стороны пружины предусмотрены два отверстия, расстояние между которы ми превышает высоту плунжера, одно из нихсоединено с атмосферой, а другое через последовательно включенные дроссель и емкость - с управляющей камерой нормально открытого пневмореле, выход которого связан 30 с управляющими камерами пневмоцилиндраи нормально открытого клапана, а через последовательно включенные сопротивление и емкость - с соплом нормально открытого клапана и с управляющей камерой нормаль но закрытого пневмореле, выход которого соединен с индикатором давления.438870 Составитель В. ХлыстТехред Т. Курилко Редактор О, филиппова Корректор А. Васильева Типография, пр. Сапунова, 2 Заказ 3658/5 Изд.157 Тираж 760 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
