G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами
Устройство для определения размеров сучьев и учета их количества
Номер патента: 180870
Опубликовано: 01.01.1966
МПК: G01B 7/12, G01F 17/00
Метки: количества, размеров, сучьев, учета
...датчик 2 длины хлыста, счетчик 3 импульсов, 5 амплитудный селектор 4, устройство 5, определяющее программу раскроя, и электронный усилитель б. В качестве усилителя б могут быть использованы любые типы электронных усилителей. В качестве счетчика 3 может быть 10 использован любой счетчик на триггерныхячейках, собираемых на полупроводниковых илц вакуумных триодах.Устройство, определяющее программу раскроя, на основе поданной информации о числе 15 и диаметре сучьев, руководствуясь требованиями по сортцостц, выдает решение о выборе оптпмальцоц программы раскроя, соответствующее сортностц сортамента. Схема устройства 5 может быть построена, например, на 20 бесконтактцых логических элементах (ферритдцодцых цлц готенццальных дцодных). На...
Термометрический способ измерения расхода высокотемпературного газа
Номер патента: 181318
Опубликовано: 01.01.1966
Авторы: Кочо, Стрельченко, Чупровский
МПК: G01F 1/68
Метки: высокотемпературного, газа, расхода, термометрический
...отличаоиийся тем, что, с целью упрощения измерения, в поток между двумя измерителямп температуры вводят в распыленном виде воду в таком количестве, чтобы 0 на участке между измерителями температурыона полностью испарилась, и о расходе судят по разности температур в двух сечениях потока и по количеству тепла, идущего на перегрев распыленной воды до температуры вто рого сечения. Известны термометрические способы измерения расхода, позволяющие контролировать только ненагретые среды.Предлагаемый способ позволяет определять расход высокотемпературных газов, в частности дыма, в боровах промышленных печей путем измерения температуры в двух сечениях потока, между которыми подают в распыленном виде воду в таком количестве, чтобы она испарялась...
181319
Номер патента: 181319
Опубликовано: 01.01.1966
МПК: G01F 23/58
Метки: 181319
...водомер отличается от известных применением шкалы предельных перепадов уровней, шарнирно соединенной со свободным концом кулисы множительного механизма, управляемого профильным кулачком, жестко скрепленным с водилом механического дифференциала, к солнечным колесам которого соответственно подсоединены через тросы с противовесами поплавки. На чертеже изображен общий вид во низм б на указывающую 7 и записывающую В стрелки, перемещающиеся соответственно по шкале 7 и диаграммной ленте 10 записывающего механизма 11.Свободный конец кулисы жестко соединенсо шкалой 12 максимальных перепадов уровней, переставляемой в пазу И и закрепляемой стопорами 14 в соответствии с установкой заданного значения максимального пере О пада уровней, Зто изменяет...
Датчик расхода
Номер патента: 181320
Опубликовано: 01.01.1966
Авторы: Гарбер, Малов, Скво, Стегаличев
МПК: G01F 1/08, G01F 1/36, G05D 16/08 ...
...тем, что содержит регулирующий блок, вход которого соединен с дифманометром, замеряющим перепад давления на регулирующем органе, а выход - с исполнительным механизмом регулирующего органа, имеющего линейную рабочую характеристику. В качестве сигнала, пропорционального расходу среды, используется выходной сигнал регулятора. Зто увеличивает точность измерения расхода в широком диапазоне изменения нагрузки.Схема устройства представлена на чертеже,На трубопроводе 1 установлен регулирующий орган 2, имеющий линейную рабочую характеристику с испол 1 штельш.1 м механизмом 8. Перепад на устройстве измеряется с пОмон 1110 днфманоъ 1 етра ./, выходной ка 1 ач которого соединен с регулятором 0 зияющим механизмом,т. Выходной си гулятора может...
181321
Номер патента: 181321
Опубликовано: 01.01.1966
Метки: 181321
...тем, что, с целью компенсации шу мовых помех, он снабжен вторым электроакустическим преобразователем, вынесенным из зоны образования вихревого звука и включенным встречно с первым электроакустическим преобразователем, находящимся в зоне 0 образования вихревого звука. присоединением заявкиДанное изобретение относится к областиизмерения расхода с использованием акустического способа.В известных расходомерах аналогичныхконструкций, в частности по авт. св.148254,на их показания оказывают существенноевлияние посторонние шумы, возникающие,например, от близко работающего насоса илиот местного сопротивления.Предлагаемое устройство, с целью компенсации шумовых помех, снабжается вторымэлектроакустическим преобразователем, вынесенным из зоны...
Способ измерения объема газа, содержащегося в движущейся смеси жидкости и газа
Номер патента: 181323
Опубликовано: 01.01.1966
Автор: Линец
Метки: газа, движущейся, жидкости, объема, смеси, содержащегося
...величину: де 1 г, и 1 г -бъем содержащегося в смеси Предлагается па измеряемом участке создавать перепад давления движущейся смеси жидкости ц газа и одновременно замерять величину давления и объем смеси до и после дросселя, полученные значения подставлять в формулу и по изменению объема газа в измеряемых точках определять искомую величину,На чертеже изображено устройство для осуществления предлагаемого способа.Устройство содержит два последовательно включенных расходомера 1 и 2, два манометра 3 и 4, которые измеряют давление смеси жидкости и газа на входах в расходомеры, и дроссельную шайбу , устанавливаемую между расходомерами с целью увеличения разности давлений. аза;оказания расходомеров;оказания манометров. 11 и 1 Р 1 и...
Уровнемер для регистрации изменений уровня жидкости в пьезометрических и простаивающихскважинах
Номер патента: 181324
Опубликовано: 01.01.1966
Авторы: Василевский, Всесоюзный, Зазовский, Кавыршин, Кузьмин, Кфсолапов
МПК: G01F 23/60
Метки: жидкости, изменений, простаивающихскважинах, пьезометрических, регистрации, уровнемер, уровня
...12, двигающегося по направляющим струнам 13. На стержне укреплено перо 14.Поплавок включает в себя воздушную камеру 15, сообщающуюся через трубку 1 б, ко торая является одновременно каналом дляэлектрического провода 17, с пространством под уровнем, отсек с батарейным питанием 13 и утяжелитель 19, состоящий из набора сменных грузов 20. Утяжелитель необходим для 25 понижения центра тяжести.Для автоматического взаимодействия узловприбора применена электрическая релейная схема включения электродвигателя, в которой имеются нормально разомкнутые контакты 21 30 и 22, нормально замкнутые контакты 23 сустройством 24 и электромагнитное реле 2 э. Устройство 24 позволяет выступу 2 б свободно проходить при перемещении штока 5 вверх благодаря...
Радиоинтерференционный уровнемер
Номер патента: 181326
Опубликовано: 01.01.1966
МПК: G01F 23/284
Метки: радиоинтерференционный, уровнемер
...сопротивление элемента, например варикапа, зависит ог приложенного к нему напряжения. В связи с отсутствием электромеханической следящей он, Н. И, Льтчдковр я Ф Г,1 1,плоэнергетического Г; т;.р1 м уБп. ЛИ 0 тЦ;. системы и применением только одного электрического ввода внутрь объекта контроля повышаются точность, надежность и быстродействие прибора.На чертеже приведена схема предлагаемого уровнемера.Высокочастотные колебанчерез варикап 2 и линию св датчик 4, погруженный в10 жидкость 5.Напряжение, снимаемое с одной нз точеклинии, расположенной между варикапом и генератором, усиливается усилителем 6, детектируется с помощью детектора 7 и подается15 на варикап, замыкая таким образом цепьобратной связи,При изменении уровня жидкости...
181327
Номер патента: 181327
Опубликовано: 01.01.1966
Авторы: Гершгал, Дараган, Щербаненкр
МПК: G01F 1/66
Метки: 181327
...10 схема устройства,Реперное устройство 1, работающее автономно в режиме синхрокольца, создает последовательность реперных импульсов. Период реперцых импульсов определяется скоростью 15 ультразвука в жидкости, заполняющей пространство между излучателем и отражателем в датчике реперного устройства (эта жидкость находится в баке).При совпадении реперного импульса с им пульсом от генератора 2 схема совпадений 3подает импульс на вход распределителя реперных импульсов 4, По переднему фронту импульса формирователем 5 формируется зондирующий импульс, возбуждающий измери тельный датчик б. Этот момент является началом отсчета.Ультразвуковой импульс, отраженный отповерхности жидкости, возвращается на датчик б, откуда через измерительное...
Устройство для разлива жидкостей
Номер патента: 181532
Опубликовано: 01.01.1966
Авторы: Змиевский, Конструкторское
МПК: B65B 3/06, G01F 11/32
...продукт из напорного бака потрубопроводам 7 поступает в мерный бупкер 1.Датчики уровня сигнализируют о его наполнении или сливе,После заполнения бункера рукоятка 9 переводится назад в нейтральное положение А,а при установке под разливочным устройством пустой тары 18, например бочки, переводится в нижнее положение В,30 При этом рукоятка 9 нажимает на пальцы 14 сливной трубы и опускает сливную трубу 5. Вместе с ней опускается прижим б до упора в горловину бочки. После остановки прижима опускающаяся сливная труба пальцами поворота двуплечего рычага 15 нажимает на переламывающийся рычаг 8, укрепленный на прижиме б.Поворачиваясь, рычаг 8 переводит тягу 11 из наклонного положения Г в вертикальное положение Д,При дальнейшем ходе...
Датчик массового расходомера
Номер патента: 181835
Опубликовано: 01.01.1966
Автор: Специальное
МПК: G01F 1/12
Метки: датчик, массового, расходомера
...потока, связанные с внешними обоймами подшипниковых опор измерительных крыльчаток и вращающиеся в корпусе датчика в дополнительных подшипниковых элементах.Принципиальная схема предлагаемого датчика показана на чертеже.Ротор датчика состоит из измерительных крыльчаток 1, связанных торсионом 2, и вращается в подшипниковых опорах 3. Наружные обоймы подшипников приводятся во вращение дополнительными крыльчатками 4 с различным наклоном лопастей, опирающимися, в евою очередь, через подшипники о и опоры б на корпус датчика. Крыльчатки 4 благодаря различному наклону лопастей вращаются в противоположные стороны, в результате чего 5 моменты трения в опорных подшипниках взаимно компенсируются. Предмет изобретенияДатчик массового расходомера,...
Датчик уровня жидкости
Номер патента: 181837
Опубликовано: 01.01.1966
Автор: Хван
МПК: G01F 23/56
Метки: датчик, жидкости, уровня
...поплавок выполнен в виде нескольких отрезков трубы, скрепленных поперечными планками, насаженных на шток, уравновешенный грузом и шарнирно связанный со скобой, жестко соединенной с поплавком ниже его днища.Схема устройства описываемого датчика дана на чертеже.Поплавок датчика выполнен из отрезков трубы 1, скрепленных поперечными планками 2, и насажен на шток 3. Кроме поплавка, датчик содержит груз 4, скобу 5, шарнир 6 и направляющую втулку 7.При отсутствии качки вертикальная ось штока и ось симметрии тела поплавка совпадают. Когда поплавок подвергается качке, его ось симметрии отклоняется от вер этом, если точка шарнирного кре поплавка со штоком приближена скому центру системы (поплавок 5 то конец штока испытывает незколебания,...
Массовый расходомер
Номер патента: 181838
Опубликовано: 01.01.1966
Авторы: Ильинский, Катыс, Мельниченко, Путор
Метки: массовый, расходомер
...герметичной конструкции, ротор электродвигателя выполнен в виде укрепленного на упругом элементе кольцево го постоянного магнита, последовательно притягивающегося по внутренней поверхности статора ц сообщающего чувствительному элементу, расположенному внутри упругого элемента, движения, подобные нутационным ко лебаниям. стато тором Лвторы изобретения Г, П. Катыс, В, М. Ильинский, И Известны массовые расходомеры, использующие в качестве чувствительного элемента набор сотовых направляющих, которые совершают движения, подобные нутацнонным колебаниям.ПрсдлагтемьЙ мсСсовыЙ рссходоме 1) позволяет повысить надежность за счет использования в качестве привода электродвигатель с катящимся ротором. Для создания герметичной конструкции ротор...
Дозатор суспензии
Номер патента: 190032
Опубликовано: 01.01.1967
Авторы: Васильев, Всесоюзный, Гидротехнических, Дмитриев, Инженерной, Смирнов
МПК: G01F 13/00
...их отводнойжелоб 215 Таким образом, в бункере поддерживаетсяпостоянный уровень с точностью, определяемой длиной слива, т. е. его периметром.В четвертой внутренней стенке бункера сделан перелнвной порог 3, против которого ук реплен горизонтальный сливной лоток 4.Известковое молоко через переливной порогпопадает на лоток 4 и стекает с его кромки ровной плоской струей.Для гашения поверхностных волн в непо средственной близости от слиьного лотка бОнкер постоянного уровня разделен стабилизирОющей перегородкой 5, нижняя кромка которой несколько не доходит до его дна. Для регулирования толщины струи известкового 30 молока на бокогой стенке бункера предО3смотреп вырез с регулируемой зас,тонкой б, положение которой фиксируется при наладке и пуске...
Узел электрода датчика индукционного расходомера
Номер патента: 190033
Опубликовано: 01.01.1967
Авторы: Зсгсог, Райхел, Хайтин
МПК: G01F 15/00
Метки: датчика, индукционного, расходомера, узел, электрода
...колебаниях, цилиндрические электроды закрепле. ны с помощью слоя эмали, заполняющего кольцевой зазор между электродами и отверстиями в трубе при покрытии полости датчика и после просушки и обжига образующего твердый изоляционный слой, толщина которого определяется величиной усилий, возникающих при температурной деформации,публиковано 16.Х 1,1966 Известные конструкции узлов электродов индукционных расходомеров сложны и не обеспечивают возможности измерения расходов сред с высокими температурами и при высоких давлениях,Предложенный узел электрода позволяет повысить надежность при больших температурных колебаниях и давлении. Достигается это тем, что цилиндрические электроды закреплены слоем эмали, заполняющим кольцевой зазор между...
Способ контроля движения диэлектрическихматериалов
Номер патента: 190034
Опубликовано: 01.01.1967
Авторы: Институт, Кириченко, Рудный
МПК: G01F 1/56
Метки: движения, диэлектрическихматериалов
...путем измерения срднего значения переменной составляющей токов поляризации и деполяризации, обусловленной прохождением через коцденсатор сыпучего вещества с переменноЙ плотностью потока.Способ заключается в то контролируемый поток сыпучего ла пропускают через конденсатор, п постоянны м напряжением.В потоке сыпучего материала всегда имеют место флуктуации плотности и расхода пзза зернистости, слипания частиц, неравномерности подачи материала и т. д. В конденсаторе эти флуктуации преобразуются в электрический сигнал в результате токов переходных процессов, возникающих при измепеции емкости конденсатора, Конденсатор питается от источника постоянного тока, Сигнал токов переходных процессов выделяется ца высокоомном сопротпвлеш 1 п,...
Калориметрический способ измерения мгсхода электропроводных жидкостей
Номер патента: 190035
Опубликовано: 01.01.1967
Авторы: Жуков, Кантере, Кулаков, Левин, Московский
Метки: жидкостей, калориметрический, мгсхода, электропроводных
...и таким обдвижения среды. зменения электропро ом узнают скорость Предмет изобретенияКалориметрический способ измерения расхода электропроводных жидкостей, основанный на высокочастотном нагреве участка трубопровода с контролируемой средой, отличиюсцийся тем, что, с целью расширения пределов измерения в сторону малых, например, капельпых расходов, измеряют изменение электропроводности участка контролируемой среды, находящегося в поле высокочастотного нагревателя,рисоединением заявкиИзобретение относится к области теплового измерения расхода жидкости с высокочастотным нагревом,Известные способы с высокочастотным нагревом не дают возможности измерять малые (капельные) расходы жидкости.Предлагаемый способ позволяет исключить этот...
190036
Номер патента: 190036
Опубликовано: 01.01.1967
Авторы: Быстров, Ефимов, Левин, Миронов, Яловега
МПК: G01F 3/38
Метки: 190036
...при высокой температуре.На чертеже показана принципиальная схема датчика предлагаемого устройства,Датчик содержит мерную емкость 1 с нагревателями 2, создающими тепловой барьер для локальной зоны корпуса измерителя уровня, кондуктометрический измеритель уровня с рабочим и компенсационным плечами 3 и 4, термопару 5 для автоматического регулирования температуры локальной зоны. едм обретения Микрора костей, сод дуктометри схему изм целью пов сти изыер щиты геры паров, гер барьероы.водящих жидзервуар, коня и мостовую я тем, что, с работы, точноа также за. я агрессивных жен тепловым электропромерный реатчик уровнтлиссасоисссйсадежностирорасходов,воздействиатчика снаб сходомер ержащийческий д ерепия, о шения н ения мик оввода от соввод д...
Уровнемер для жидкости
Номер патента: 190037
Опубликовано: 01.01.1967
МПК: G01F 23/62
...1 рубе трубе что, с сти и сти, сод плавок гйся по Й на ра от,гика я надеин жидкостИзобретение относится к области измерения уровня жидкости поплавковыми приборами.Известные уровнемеры для жидкости, содержащие поплавок с магнитом, перемещающийся при отслеживании измеряемого уровня 5 вдоль вертикальной немагнитной трубы, В трубе размещен преобразователь, выполненный в виде электрической схемы с замыкаемым магнитом поплавка контактами.11 ель изобре гения - повысить надежность и 10 точность измерения уровня жидкости.В описываемом поплавковом уровнемере эти недостатки устранены тем, что преобразователь в нем выполнен в виде феррито-полупроводникового распределителя, подсоеди няемого на выход генератора тактовых импульсов и выдающет о на...

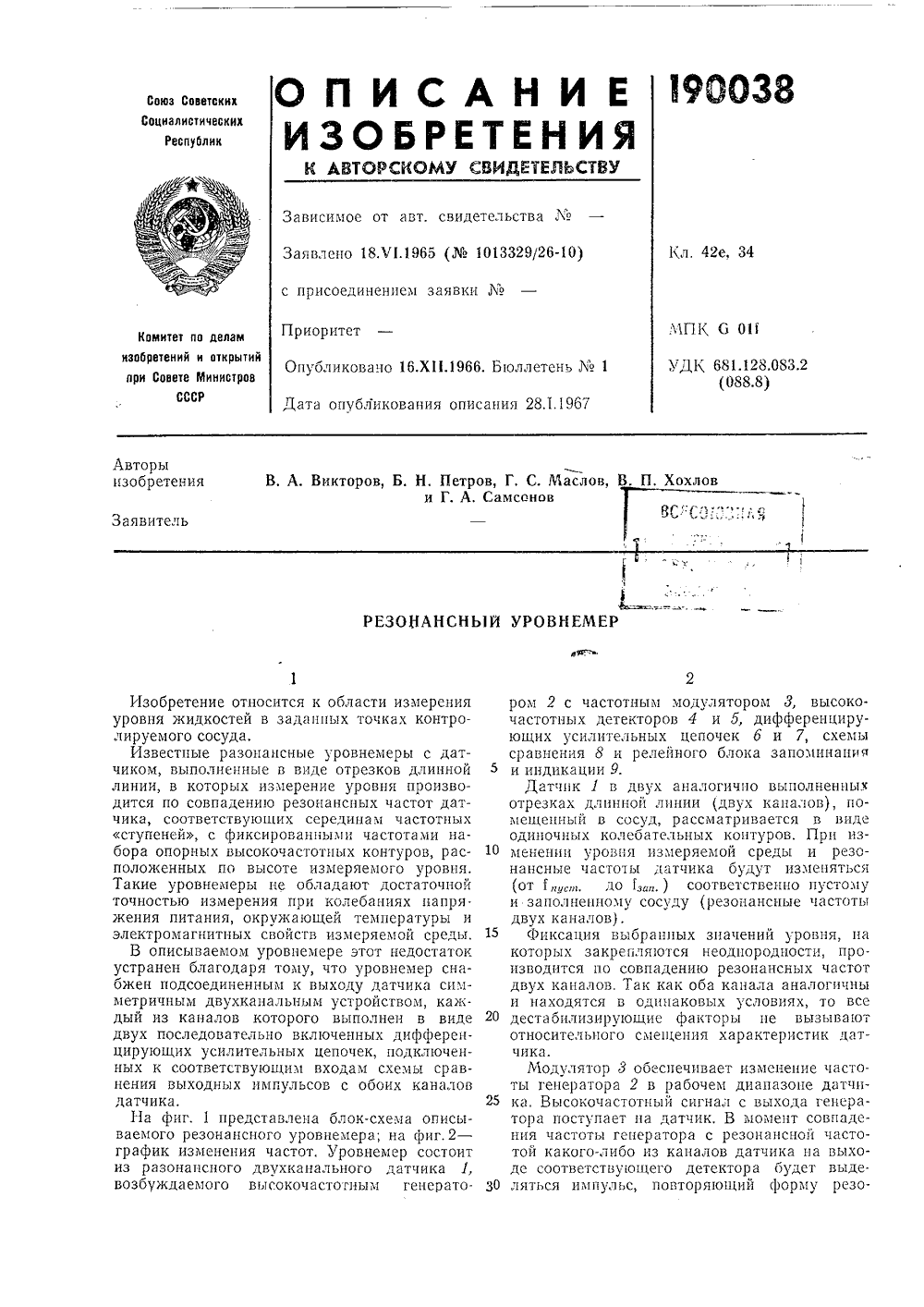

Резонансный уровнемерi •, -. ••, . “•few-» у-—. _i___
Номер патента: 190038
Опубликовано: 01.01.1967
Авторы: Викторов, Маслов, Петров, Самсонов, Хохлов
МПК: G01F 23/284
Метки: i••, резонансный, у, уровнемерi, •few-»
...пустозту и заполненному сосуду (резонансные частоты двух каналов).15 Фиксация выбранных знкоторых закрепляются неизводится по совпадениюдвух каналов, Так как обаи находятся в одинаковы20 дестабилизирующие фактоотносительного смещениячика.Модулятор 3 обеспечивает изменение частоты генератора 2 в рабочем диапазоне датчи ка, Высокочастотный сигнал с выхода генератора поступает на датчик, В момент совпадения частоты генератора с резонансной частотой какого-либо из каналов датчика на выходе соответствующего детектор а будет выде.30 ляться импульс, повторяющий форму резоопус оставптель В. Тимофеевс.;рсд т, 1, Курилка Корректоры: В, В, Крыловаи М. Г 1. Ромашова Б 1 ибаевг тактор Заказ 4341 Г 7 1 праги 535ЦГ 1114 ПР 1 Коптета по,е,аъ...
Устройство для исключения влияния
Номер патента: 190039
Опубликовано: 01.01.1967
МПК: G01F 23/296
Метки: влияния, исключения
...накопительного конденсатора, потому что низкий потенциал с коллектора правого триода триггера 5 блокирован через элемент И 12 и открытый триод 13. Триод 3, выполняющий роль разрядника, во время заряда конденсатора 1 заперт, так как его база связана с коллектором открытого в это время триода триггера 5. Заряд конденсатора заканчивается в момент поступления синхронизирующего импульса. Этот синхронизирующий импульс действует только на триггер демодулятора 8, перебрасывая его в нулевое состояние (правый триод отперт, а левый заперт), Связанный с нимтриод 13 при этом запирается с пекоторой задержкой, определяемой временем заряда конденсатора 14 через сопротивление коллекторной цепи триода 13. Логический элемент И 15 блокирует триггер....
Устройство для дозирования жидкости
Номер патента: 190600
Опубликовано: 01.01.1967
Авторы: Иотекд, Специальное
МПК: G01F 11/06
Метки: дозирования, жидкости
...по величине линейного перемещения плунжера, для чего дозирующий блок выполнен в виде упранляющего электродвигателем плунжера, связавого поводком с микропереключателями, шаговое расположение которых определяет величину дозы. На чертеже приведена схема дозирующего олока.Предлагаемое устройство содержит питающий бачок 1, дозирующую головку с плунжером 2, блок 3 микропереключателей, редуктор 4 и электродвигатель 4.При поступательном движении плунжера 2 происходит выдача определенной дозы, а при возврате его в исходное положение - заполнение цилиндра из питающего бачка 1.Перемещение плунжера 2 обеспечивается реверсивным электродвигателем 4 и винтовой парой 4 и 7, связанных с редуктором. Объемы жидкости отсекаются всасывающим 8 и...
Дозатор расхода жидкогн+
Номер патента: 190601
Опубликовано: 01.01.1967
Авторы: Анисимов, Козлов, Монахов, Остер, Рабовицер
МПК: G01F 13/00
Метки: дозатор, жидкогн+, расхода
...этот процесс пзотермическим и не учитывать увеличение растворимости газов с уве.чичением их давления, то расход жидкости из одного сосуда в другой бу,чет пропорционален току, вызвавшему процесс электролцтического рОдь 1, Задява 5 ток, можно по,чучтттмый расход жидкости.На фиг. 1 изображен дозатор для элс5 литов; па фиг. 2 - для неэлектролита.Основные узлы дозатора;тля электроэлектролизер 1, дозируемый вентиль 2,пускной вентиль 3, емкость 4 для храэлектролита, электроды 5.0 При дозировке перепускной вентиль звают. дозируемый вентиль открывают,чают ток электролизера. По окончаниировапия ток электролизера отключаетсятиль 2 закрывают и открывают вентиль5 разовавшийся газ уходит в емкость 4, атролизер заполняется электролитом изсти 4....
190981
Номер патента: 190981
Опубликовано: 01.01.1967
МПК: G01F 13/00, G01N 27/76, G01R 33/12 ...
Метки: 190981
...формы преобразуется полярным днодным ограничителем 10 на диодах 9 и 10 с регулируемым напряжением подпора. Уровень ограничителя напряжешя и наклон лншн ограничения регулируются сопротивлешихи 11, 12, 13,Напряжение дополнительного импульсаформируется двойным интегрированием прямоугольного импульса. Синхронизация момента включения н длительности дополнительного импульса и основного сигнала, согласова ние полярности основного сигнала н импульса (ихпусьс однополярный) осуществляется кулачковым переключателем и реле 14 и 15.Двухтактный магнитный усилитель ДМУ осуществляет суммирование и усиление снгн;- лов, Для соласовання формирователя дополштелиого нмвульса со входом ДМУ применен собранный по балансной схеме катодньш повторитель на двойном...
Индикатор потока кислородаbcf. loflj: мгпдту» i; ., tttexhfri; ftka« беь-. –
Номер патента: 191046
Опубликовано: 01.01.1967
Авторы: Геращенко, Глухарев, Сушинкин, Фойгель
МПК: A61M 15/00, G01F 5/00
Метки: ftka«, loflj, tttexhfri, беь, индикатор, кислородаbcf, мгпдту», потока
Ультразвуковой расходомер
Номер патента: 191155
Опубликовано: 01.01.1967
МПК: G01F 1/66
Метки: расходомер, ультразвуковой
...емкости 15, включенный в колебательцый контур генератора 8. Частота генератора 8 подстраивается под частоту Р 2. В следующий такт переключения 1 и каскад вычитания ЗО с одной стороны подается частота 1с датИзвестцые ультразвуковые расходомеры, основанные ца частотно-импульсном методе 1- мереция, содержат двухканальную измеря тельную схему.Предлагаемый ультразвуковой расходомер позволяет уменьшить число элементов схемь и тем самым повысить надежность работь прибора. Достигается это тем, что измеритель цая СХех выполнена одцокацальцой со следя щей системой в качестве запоминающего уст ройства.На чертеже псываемого расхо редставлеца олок-схема опцдомера. Гецератор 1 импульсов возбуждает пьезопреооразователь 2 ;1 атчика, колеоация которого...
191156
Номер патента: 191156
Опубликовано: 01.01.1967
Авторы: Коробейник, Пальчиков, Сикорский, Стрелен
МПК: G01F 11/04
Метки: 191156
...СКИЫМ;иый илупжер с э,3 ГГР 3 л 5 см )1 ПРо кидкости, содержаую емкости. предвдкдмеры с впускныидми, подпружинеидгнитпым приводом, Гм устройством, отзатор присми уОшую клдпд сктром РЯХ М П 1,.1,т0 и у 0 л и и О В 1 и и я;) Г 1 и Из 3 ести 1 и,ижсрпыс лозаторы;кидкости, со;сержди 1 ис 5 озиру)ошуо камеру с клапаном и и,п)кср с элскто)омягиитным при 130 дом, управляемым программным устройством.В описыв;Смом лозяторе па выходе дозируюШей кдмсры Дополнительно установлен рег 3,11 р) се 3(ыи 1(, )1 пяп л,15 п( реп) ск(1 чясти жидкости из дозирующей камеры в расхолиук) емкость Го создав)я в дозируюшей камере лдлсиия, соответствуошсго лавлен)по зала пион лозы, пропускаемой через слив(ой клапан в приемную емкость.Зто позволяет иовысГть точность...
191157
Номер патента: 191157
Опубликовано: 01.01.1967
Авторы: Волосов, Дтеит, Крылова, Центральный
МПК: G01F 23/56
Метки: 191157
...ц перемещающегося посредством мцкромстрического винта вдоль осц трубки .Схема устройства дана ца чертеже.Уровцемер содержит емкость 1, чувствительссый элемесст сз виде поплавка 2 со штоком т, к которому жестко прикреплена отградуироацная трубка 4, наполненная подкрашенной жидкостью, сс ытеснитель, выполненный в виде стержня 5, жестко укрепленного посредством неподвижной стойки б ца стенке емкости. Для уменьшения искажения за счет трения в местах соприкосссовецця поплавка и стенки емкости прибор сссабжесс ограничителем 7, например, в виде нескольких рядов коцсо;сьцо закрегслеццых сзорсссссок из эластичссого материала, причем высота ворсинок каждого ряда отличается от ысоты ворсинок других рядов. При измерении поплавок, следя щий за...
191245
Номер патента: 191245
Опубликовано: 01.01.1967
МПК: G01F 1/76, G01P 11/00
Метки: 191245
...способ отличается тем, что измеряют скорости движения нефти и воды посредством сопоставления отсчетов пакерного дебитометра, имеющего массовый расходомер, произведенных один раз при неподвижном дебитометре, другой раз при движении дебитометра в том же направлении, что и нефть с водой, но со скоростью меньшей, чем скорость движения того компонента, который движется с меньшей скоростью - т, е, нефти.Обозначим:скорость подъема нефти - Чн; воды - в; дебитометРа - 12 л; сУммаРнУю площадь сечения потока нефти - 5 и; воды в ,; колонны - 5 к; расход, показываемый дебитометром; неПОДВИжНЫат - ЯПОДВИжцЫМ - 2,) л; УДЕЛЬ- цЫЙ вес нефти - 22 иВОДЫ - 12 в 1Очевидно 0 с 0 л т лк 2 няя в (1):221 и"2 в (0 сн - к в -тl (", - "с )...
191480
Номер патента: 191480
Опубликовано: 01.01.1967
МПК: G01F 13/00
Метки: 191480
...к распределителю.На чертеже представлен общий вид доза- тора.Эластичная труба 1 имеет ряд последовательно расположенпьгх кольцевых полостей 2. Каждая из пих снабжена пиппелем д. К ниппелям подк:почны импульсные трубки, соединенные с известным краном-переключателем 4 или золотпиковым распределительным механизмом. Пробка крана вращается двигателем и жидкость или сыпучий материал, подводимый под давлением к штуцеру крана, через прорезь пробки попеременно поступает то в одну, то в другую кольцевую полость эластичной трубы. Прн этом полости расширяются, а заключенная внутри трубы масса передвигает ся вдоль канала эластичной трубы. Материал дозируется между двумя расширившимися полостями. Поскольку эти полости расширяются попеременно, то...
