Сигнализатор уровня жидких, сыпучих и кусковых материалов в емкостях

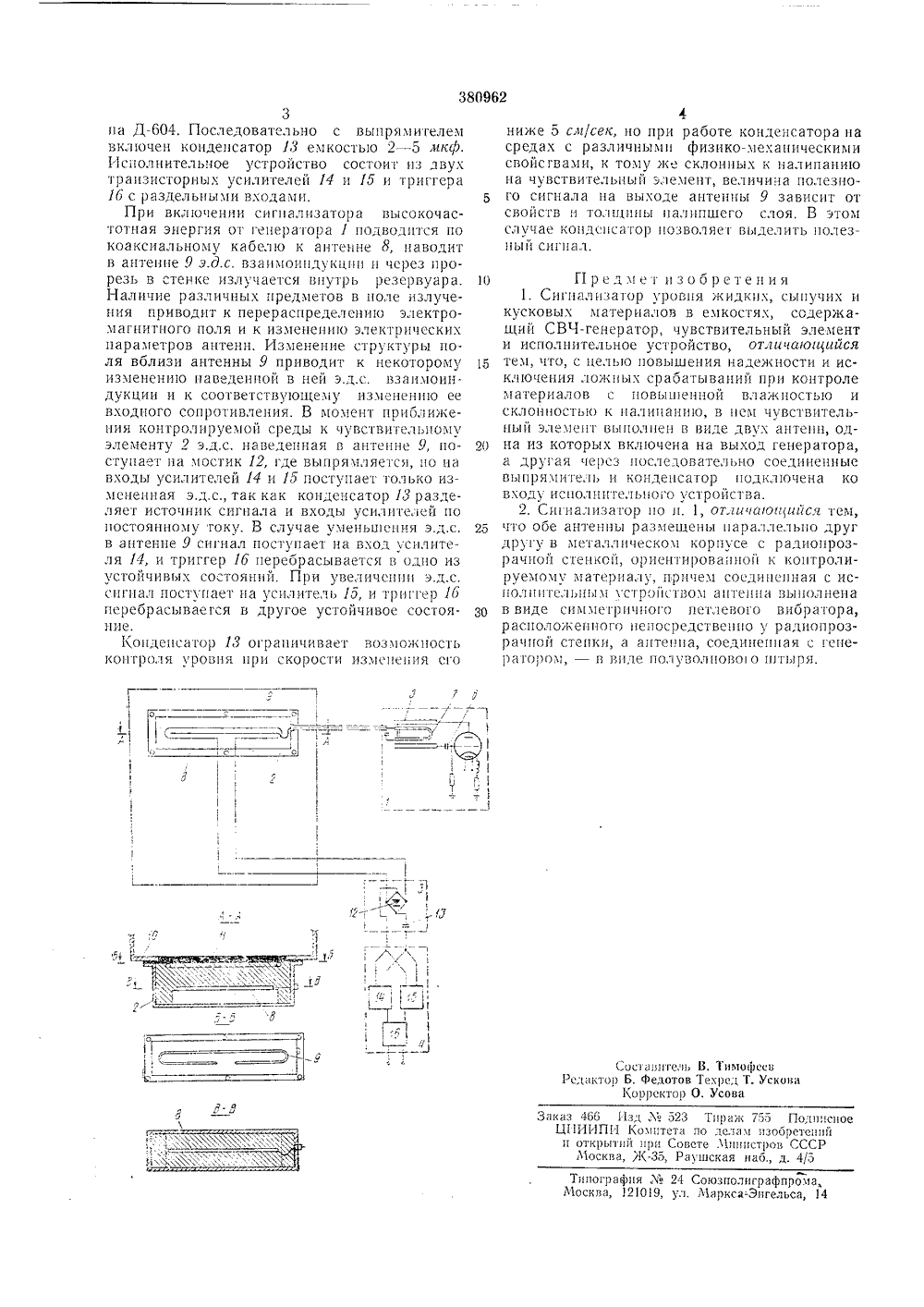

О П И С А Н И Е 380962ИЗОБРЕТЕН ИЯ Союз СоаетскикСоциалистическик Реслтблнк ТОР СКОМУ СВИДЕТЕЛЬСТВ вцсцмое от авт, свидетельствахл. 6 011,1,1971 ( 1 8/18-10 Заявлен с присое Приорит нением заявки-йсмитет ао аеламизооретений и сткрыти и Совете Министров СССРУДК 681.128.82 (088,8 Опубликовано 15.Ч.1973, Бюллете ге 2 ия 6.Ч.197 ата опубликования оп В. И, Горохов зобретен аявитель ательский институт по проблемам Курской магнитной аномалии им, Л. Д. Шевякова аучно-и ЕИХ, СЫПУЧИХ ИЕМКОСТЯХ ГНАЛИЗАТОР УРОВНЯ ЖИ КУСКОВЫХ МАТЕРИАЛО10 15 Обе антенны рдругу в металличрачной стенкой,руе мому материисполнительнымнепа в виде симмра, расположеннопрозрачной стенс генератором, -чельно друг радиопрозк контролидиненная снца вымол го вибратоо у радиооединеннаяового штыны парал, корпусе с рованноиричем сое ством анте ого петлево осредствен антенна, с е полуволн азмещеескомориентиалу, пустройетричнго непки, ав вид лена структурная схе На чертеже предстустройства.Сигнализатор состысокой частоты 1,а 2, выпрямителя 3 из генератора сверхствительного элеменпоследовательио вклю- З 0 Известны сигнализаторы уровня жидких, сыпучих и кусковых материалов в емкостях, содержащие СВЧ-генератор, чувствительный элемент и исполнительное устройство.В предлагаемом сигнализаторе уровня с целью повышения надежности и исключения ложных срабатываний при контроле материалов с повышенной влажностью и склонностью к налипанию чувстьительный элемент выполнен в виде двух антенн, одна из которых включена на выход генератора, а другая через последовательно соединенные выпрямитель и конденсатор подключена ко входу исполнительного устройства. ченной емкостью и исполнительного устройст Генератор 1 собран на лампе 6 С 4 П или 6 СЗП по индуктивной трехточечной схеме. В качестве колебательной системы применен отрезок двухпроводной линии 5. Частота колебаний, находящаяся в пределах 300 - 500 лтггц, устанавливается изменением электрической длины отрезка ацодно-сеточной линии. Величина обратноц связи регулируется переменной емкостью 6 (4 - 15 пф). Для связи с нагрузкой служит петля связи 7. Чувствительный элемент 2 представляет собой металлический короб размером 50 Х 10 Х 6 сл, внутри которого размещены запрессованные в капрон две антенны 8 и.9.Антенна 8 - полуволновой штырь, антенна 9 - симметричный петлевой вибратор. В стенке резервуара 10, на которой смонтирован чувствительный элемент, имеется прорезь ца 8 - 10% больше антенны,От контролируемой среды антенны защищены прочным радиопрозрачным материалом, в данном случае конвейерной лентой 11. Металлический короб 2 прикреплен к стенке резервуара с таким расчетом, чтобы антенна 9 располагалась напрогцв прорези.В линию связи, соединявшую антенну 9 с исполнительным устройством 4, включен выпрямитель 12 - мостик Герца на диодах с.в,ч, тц380962- т - л 3655 З=, 1 аказ 466 Изд Ц 11 ИИПИ Ко п открьпийМосква К и зпа Д-б 04. Последовательно с выпрямителемвключен конденсатор 13 емкостью 2 - 5 мкф.Исполнительное устройство состоит из двухтранзисторных усилителей 14 и 16 и трипера16 с раздельными входами,При включении сигнализатора высокочастотная энергия от генератора 1 подводится покоаксиальному кабелю к антенне 8, наводитв антенне 9 элг.с. взаимоиндукцнн и через прорезь в стен ке излучается внутрь резервуар а. 10Наличие различных предметов в поле излучения приводит к перераспределению электромап 1 итного поля и к изменению электрическихпараметров антенн. Изменение структуры поля вблизи антенны 9 приводит к некоторому 15изменению наведенной в ней э,д.с, взаимоин.дукции и к соответствующему изменению еевходного сопротивления. В момент прибликения контролируемой среды к чувствительномуэлементу 2 э.д.с. наведенная в антенне 9, поступает на мостик 12, где выпрямляется, но навходы усилителей 14 и 16 поступает только измененная э.д.с так как конденсатор 13 разделяет источник сигнала и входы усилителей попостоянному току. В случае уменьшения э,д.с, 25в антенне 9 сигнал поступает на вход усилителя 14, и триггер 16 перебрасывается в одно изустойчивых состояний. При увеличении э.д.с,сигнал поступает на усилитель 15, и трипер 16перебрасываегся в другое устойчивое состояние.1(онденсатор 13 ограничивает возмокностьконтроля уровня при скорости измене 1 ня его 4ниже 5 с/сек, но при работе конденсатора на средах с различными физико-механическими свойствами, к тому ке склонных к налипанию на чувствительный элемент, величина полезного сигнала на выходе антенны 9 зависит от свойств и толщины налипшего слоя. В этом случае конденсатор позволяет выделить полезный сигнал. Предмет изобретения1. Сигналнзатор уровня жидких, сыпучих и кусковых материалов в емкостях, содержащий СВЧ-генератор, чувствительный элемент и исполнительное устройство, огяичаюшийся тем, что, с целью повышения надежности и исключения ложных срабатываний при контроле материалов с повышенной влажностью и склойностью к налипанию, в нем чувствительный элемент выполнен в виде двух антенн, одна из которых включена на выход генератора, а другая через последовательно соединенные выпрямитель и конденсатор подключена ко входу исполнительного устройства.2. Сигнализатор о и. 1, от.ичающийся тем, что обе антенны размещены параллельно друг другу в металлическом корпусе с радионрозрачной стенкой, ориентированной к контролируемому материалу, причем соединенная с исполнительным усгройсгвом антенна вышлиепа в виде симметричного петлевого вибратора, расположенного непосредственно у радиопрозрачной стенки, а антенна, соединенная с генератором, - в виде полуволновоо шггря. Составитель В, Тимофеев фактор Б. Федотов Техред Т. Ускова Корректор О. УсоваЛЪ 523 Тираж 755 Подписноеитста по делам изобретении
