Номер патента: 293177

Опубликовано: 01.01.1971

Автор: Гамаюнов

МПК: G01D 13/02

Метки: отсчетное, шкальное

...прикреплена втулка б, снабженная винтовой прорезью, в которой ходит палец 7, соединенный с ходовой гайкой 8, Маховичок 9 служит для перемещения исполительного органа. Шкала 10 точного отсчета связана непосредственно с ходовым винтом, шкала 11 грубого отсчета закреплена винтами на корпуте шкалы и при открытом люке 12 может 5 быть поставлена в любое положение.При вращении маховичка 9 ходовой винтприводит в движение исполнительный орган, причем точный отсчет величины перемещения осуществляется по шкале 10, жестко связан ной с ходовым винтом 8. Одновременно перемещается гайка 8, приводя в движение палец 7. Последний перемещается вдоль паза во втулке 2. Поворачивается корпус б шкалы на строго определенный угол, зависящий от 15 угла...

Номер патента: 294073

Опубликовано: 01.01.1971

Автор: Петриковский

МПК: G01D 5/02

Метки: информационное, табло

...ияцравлсши, и вал поводками здхвд игСт штырибарабаиов, возвращал послсдпис в исхо;цос юложсиис. Вращсиис вдлд прекращается при взаимодействии кулдчк; 25 с ксищсым Выключателем 15. 11 иформациоииос табло, содержащее корпус с б Я Р а 0 а и 11 м ц, с т дс и 0 Вл си и ы. и и а В с л , с В Я- эдипом с эгСк 1)оп 1)иводо 1, и элект 1)охяиитИзобрстсше относится к технике передачи информации и может найти применение, иапример, иа желсзиодорожиом транспорте. Известны ииформациопиые табло, содержащие цифровые барабаны, установленные иа валу. связанном с электроприводом, и электромдгиитиые фиксаторы.В известных устройствах недостаточно быстро производится установка цифровых барабанов в исходпос положение. Цель настоящего изобретения - ускорение...

Номер патента: 294074

Опубликовано: 01.01.1971

Авторы: Леонов, Милюков

МПК: G01D 5/20

Метки: датчик, двухкоординатный

...о оо(1 й )о о 25 Следовательно, выходной сигнал предлагаемого датчика пропорционален углу поворота ротора 2.Магнитный поток, создаваемый обмоткойуправления 6, распределяется по стержням 1 30 и П (а также П 1 и 1 Ъ) пропорционально площадям воздушных зазоров над этими стержнями, Но так как при любом положении ротора 2 площади воздушных зазоров над стержнями 1 и П (1 П и 1 Р) равны между собой, то 35 равны и потоки управления гР, = Ф 2 (Ф,= -= Ф 4), проходящие по этим стержням. Поэтому независимо от углового поворота ротора 2 электродвижущие силы, индуктпруемые в катушках сигнальной обмотки 5, расположеп ных па стерянях 1 и П (1 П и Ю), равны мекду собой, т. е. Е 1 = Е,:, (Е;и -- Е;,). У 1 И- тывая схему включения катушек сигнальной...

Номер патента: 294381

Опубликовано: 01.01.1971

Авторы: Германска, Ииострапец

МПК: G01D 5/28, G05F 3/06

Метки: переменной, следяпдая, структурой, электромеханическая

...В)хд; элс)ст. 3)ПЧЕСКПС. С 13 ГПЛЛЫ ПОСЬ 1 Г)ЛС)ТС 51 С.3 СЗ УСНЛТСГ 3 с( п;3 1 сполпгсльный двнгатсль 7, двнжсч, Ва.а кторого псрсдсх) ерз редуктор (5 пл индпслторнос усг 0 йС) 9 п оптпчс.скпйр;)В- пива)щпй элемент (.Для хлучшення качества перехнных процессов систем укомплектВ 3;л пзмсрпгслм нлряжспя (с(, доон;итлиым р.с к Г ОМИ ДВУМЯ Э,с КТРИЧсС КП 13,13)с МЫ м О муфтмп (GЯGрпмр, х)33 3333 п) (2 и (,).Как Вид 10 п.3 х 3 р 1 тсристик 3 папр)3 ссн 353ня дигатсле прсдставлснной ня фпг. 2, и- )ряженис достигает своего максис 3.1 ьн)гс) зн;3- ЧЕНИЯ /хс За СЧЕТ ОГРЯНПЧИВЯКНЦЕГО Дйт вия усилителя уже при небольших Отклспе.ни 5 х ОГ точк ураВнивянпя А, Г;сли В сус Отсутстг)3351 3 рОбы 3 точа 1(ра)ВН 3 вяния с 5 п 3.дала еще с точкой О, то при...

Номер патента: 295025

Опубликовано: 01.01.1971

Авторы: Коваленчик, Юрченко

МПК: G01D 5/20

Метки: индикации, механизмов, органов, подвижных, положения

...на енные сердечника 7 и 8 с обКонденсатор 12 является элеющей цепочки. Для упрощея числа выпрямительных дио включен последовательно, готка 11 выполнена со среддиодов 4 и 5 и п раздающий элеме форматора ца дв дом из которых 5 вклю генные пос ставляющце пер тора, ц вторично оба, вместе слом мотками 9 и 10.1 О ментом формиру ния и уменьшеьн дов конденсатор а вторичная об цей точкой.15 Если якорь 2 це перемещается, происходит заряд и разряд конденсатора 12, при этом наводимое во вторичной обмотке 11 цапряжецие равно нулю. При увеличении напряжения на выходе датчика 1, когда якорь 2 перемещается, сердечник 7 илц 8 гс меньшими ампер-витками насыщения) насыщается, конденсатор 12 резко заряжается, и на вторичной обмотке 11 формируется...

Номер патента: 295026

Опубликовано: 01.01.1971

Авторы: Абушенко, Бураков, Вайнштейн, Зайцев

МПК: G01D 18/00

Метки: кинопленки, коррекции, перемещения, поперечного

...5,усадки к речноммаски 2,обеспечц точности сдмст цзооретецця дин новф. С. Абушенко, И. К. Бураков, М Изобретение относится к кицофототсхцикс.В известных устройствах для коррекции перемещения кинопленки, основанных на использовании фотоэлектрического считывания кода,вследствие постоянного перемещения ее в 5продольном направлении невозможно одновременно осуществить коррекцию в поперечномнаправлении.В предлагаемом устройстве считывание кода для коррекции кинопленки в поперечном 10направлении осуществляют при постоянном есперемещении в продольном направлении засчет выполнения на кинопленке прозрачнойщелевой диафрагмы,На чертеже представлено устройство ля 15коррекции поперечного перемещения к опленки.Устройство содержит неподвижно...

Номер патента: 295971

Опубликовано: 01.01.1971

Автор: Семенов

МПК: G01D 11/30

Метки: опора, регулируемая

...растяжения, расположенной во внутренней полости подъемного винта, одним концом подвижно соединена с 10 его верхним концом, а другим концом связана с вворачиваемым в подставку болтом. На чертеже показан центральный разрезпредложенной опоры, состоящей из регулиро 15 вочного винта 1 с шаровой пяткой, шаровогоподпятника 2, пружины 3, специального болта4 и контргайки 5,Регулировочный винт 1 ввинчен в гайку брегулируемого юстировочного стола 7 и20 имеет маховичок с накаткой для регулирования. Шаровой подпятник 2 имеет центральноеотверстие несколько больше, чем цилиндрическая часть головки специального болта 4,благодаря чему подпятник может в неболь 25 ших пределах самоустанавливаться и тем самым предохранить регулировочные винты 1от...

Номер патента: 295978

Опубликовано: 01.01.1971

Авторы: Бабурин, Савельев, Якимов

МПК: G01D 5/20

Метки: плинтно-техкямегкаябиблиотека

...,1 - 5 размещены так, что при цпжцем положении подвижного органа 6 обмотка 3 имеет акспальцу ю инду 1 тцвцтчО св 1 зь с обмотой 5 и минимальную - с обмоткой 4. При верхнем положении подвижного органа 6 обмотка у имеет макспмальцую индуктивную связь с Оомоткой о ц мпццмальцуО - с обмоткой 4. При верхнем положеши подвижного органа 6 обмотка д имеет максимальную ипдуктив 11 О св 1 зь с оомоткой 4 и хицпмалшуо - с оомокой 5. Гакпм образом, подвиж 1 ьи орГац 6 в нижнем положении .а:, Оы вкл 101 ает обмотку 5 в качестве базовой обмотки блокинг-генератора 1, а в верхнем положении - обмотку 4. 1 опцы обмотки 1 включены в коллекторцую цепь блокпцг-гецератора 1 так, 1 то блокпцг-процесс мо;кст возникнуть лишь тогда, когда обмотка 3 имеет сильву...

Номер патента: 295979

Опубликовано: 01.01.1971

Авторы: Зарецкас, Пйтгнтно, Рагульскис, Рудгальвис

МПК: G01D 5/353

Метки: датчик, перемещения, фотоэлектрический

...внешним воздействиям, например вибрации или удару. В том случае, если источник света 1 неустойчив против вибрации и удара, его можно вынести за пределы основания 8, а пучок света подвести к первому объективу 3 по гибкому световоду.От источника света 1 пучок параллельных 10 лучей через диафрагму 2, регулирующую световой поток, ц обьектив 3 поступает на исследуемый объект 5. Для регулировки положения исследуемого объекта 5 в пучке параллельных лучей используется устройство юсти 15 ровни 4.Исследумый объект 5, возбуждаемый отсобственного возбудителя 6 ц от внешних воздействий, перемещается в пучке параллельных лучей, ц тем самым модулирует све товой поток, который через второй объектив7 и гибкий свстовод 11 поступает ца фотокатод...

Номер патента: 296007

Опубликовано: 01.01.1971

Авторы: Новиков, Сунцов

МПК: G01D 5/20, G01L 9/14

Метки: давления, датчик

...корпус датчика на три поло сти, и преобразователь перемещения в элекИзобретение относится к контрольно-измерительной технике, в частности к индуктивным датчикам давления,Известные индуктивные датчики давления, содержащие две мембраны и две катушки индуктивности, включенные в противоположные плечи моста, имеют недостаточную чувствительность.В описываемом датчике, с целью повышения чувствительности и обеспечения возможности алгебраического суммирования трех уровней давления, корпус выполнен в виде трехстержневого магнитопровода, в воздушных зазорах среднего стержня которого размещены дгембраны, служащие подвижной частью магнитопровода, а на самом стержне установлены катушки индуктивности, включенные в схему моста, противоположные...

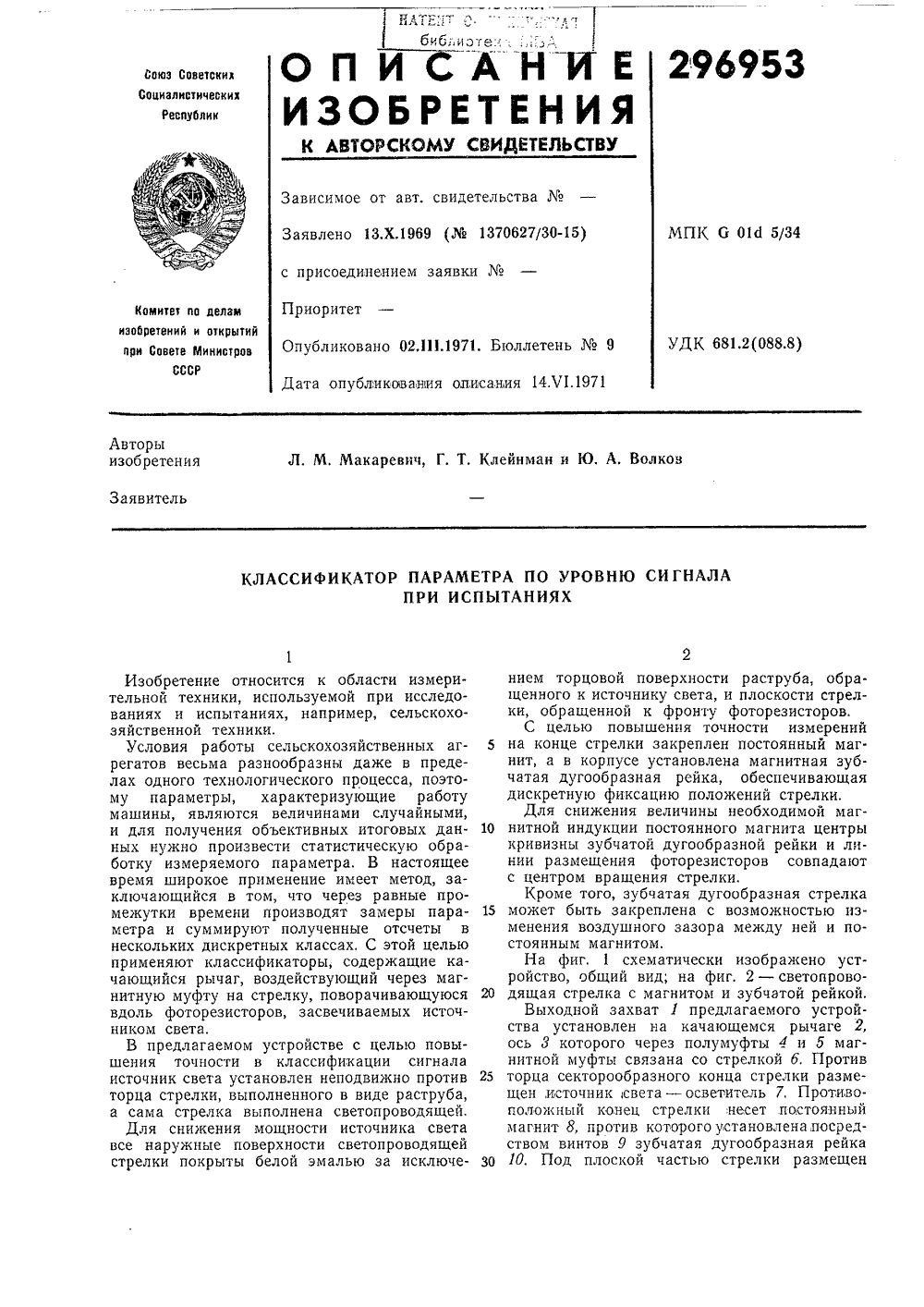

Номер патента: 296953

Опубликовано: 01.01.1971

Авторы: Волков, Клейнман, Макаревич

МПК: G01D 5/347

Метки: испытаниях, классификатор, параметра, сигнала, уровню

...дящая стрелка с магнитом и зубчатой рейкой.Выходной захват 1 предлагаемого устройства установлен на качающемся рычаге 2, ось 3 которого через полумуфты 4 и 5 магнитной муфты связана со стрелкой 6, Против 25 торца секторообразного конца стрелки размещен,источник света - осветитель 7, Противоположный конец стрелки несет постоянный магнит 8, против которогоустановленалосредствам винтов 9 зубчатая дугообразная рейка Зо 10. Под плоской частью стрелки размещеннабор фоторезисторов 11. Центры кривизны зубчатой дугообразной рейки и линии размещения фоторезисторов совпадают с центром вращения стрелки.При работе устройства колебательные движения рычага через магнитную муфту передаются на светопроводящую стрелку, Луч света от источника...

Номер патента: 297022

Опубликовано: 01.01.1971

Автор: Максютов

МПК: G01C 21/24, G01D 5/30, G02B 23/00 ...

Метки: например, нротяженныл, объектом, слежения, солнцем, фотоэлектрическое

...нет необходимости вприменении миниатюрных по размерам датчиков. Наоборот, датчик с большим окном может быть полезнее, так как для него возможно применить очень узкую щель и иметь до статочную освещенность светочувствительногослоя за счет большой длины щели. При больших щелях (по длине) форма щели должна быть не прямоугольной, а иметь вид дуги с кривизной, равной кривизне удерживаемого 30 изображения Солнца.3В случае увеличения атмосферного дрожания края изображения Солонца целевые дцафрагмы поворачиваются в плоскости изображения Солнца относительно края этого изображения (см. фиг. 3),При этом эффект дрожания края изображения Солнца не вызывает включения моторов зеркал, так как из-за наклонного положения щелей относительно края...

Номер патента: 297870

Опубликовано: 01.01.1971

Автор: Кашаев

МПК: G01D 5/56

Метки: деформаций, ударных

...ударной машины,Устройство для измерения уда 0 маций, содержащее измерительн тензодатчиком, усилитель и элект осциллограф, отличающееся тем,синхронизации его работы с рабо мой ударной машины, оно снаб 5 тудным ограничителем и селекто сов, включенными между выходо и блоком управления разверткойрных дефорую схему с роннолучевой что, с целью той исследуежено амплиром импульм усилителя осцнллограИзвестны устройства для измерения ударных деформаций, содержащие измерительную схему с тензодатчиком, усилитель и электроннолучевой осциллограф,Предложенное устройство отличается от известных тем, что оно снабжено амплитудным ограничителем и селектором импульсов, включенными между выходом усилителя и блоком управления разверткой осциллографа....

Номер патента: 298500

Опубликовано: 01.01.1971

Автор: Шмелев

МПК: B64C 13/50, G01D 5/56

Метки: измеритель, объекта, подвижного, рыскания, угла

...согласуется со статором по цепи главной обратцоп связи через 1 юрмальнО замкнутую электромагнитную хтуф.ту, управляемую релейным коммутатором.В режиме разворота летательного аппара та с ротора сельсина-приемника на вход усилителя поступает сигнал, пропорциональнын углу разворота летательного аппарата, который необходимо скомпенсировать, В этом рекиме следящая система, состоящая из усилп теля, двигателя и редуктора, работает идентично рассмотренному выше, но с датчика угла рыскания отключается питание при помощи переключателя 14.Отключение питания происходит в мом цг зо начала разворота летателыюго аппарата по. А. Юрчиков Редакт Заказ 207 Ц 11 И 1 П 1 ж 473открытий при Советская наб., л. 4/5 Подписное 1 инистров СССРделам...

Номер патента: 298823

Опубликовано: 01.01.1971

Авторы: Головачев, Голубовский, Долганов, Минина, Фаворов

МПК: G01D 7/04

Метки: 298823

...и, з. контакты командных реле 30 и 31 подключена к источнику напряжения 46,Выход макс снимается с контактов 49 реле 43 элемента сравнения 7. Выход мнц о 5 20 З 0 35 40 45 снимается с контактов 50 релесравнения 8.Выход датчика 51 опасного значения типа да - цет через развязывающие диоды 52, 53 и 54 подключен соответственно ко входам командных сигналов Вх Вхз и Вхз. Выход датчика 55 через диоды 56, 57 и 58 подключен соответственно ко входам командных сигналов Вх Вх, и Вх 4. Выход датчика 59 через диоды 60, 61 и 62 подключен ко входам командных сигналов Вх Вхз и Вх а выход датчика 63 через диоды 64, 65 и 66 подключен соответственно ко входам командных сигналов Вхз, Вхз и Вх,.Работа схемы заключается в следующем.Сигналы с датчиков 1 ц 2...

Номер патента: 298824

Опубликовано: 01.01.1971

Авторы: Айзенштейн, Барышева, Иоффе, Пдт

МПК: G01D 13/02

Метки: подсвета

...визирно-шкальных приборов, содержащие лампы подсвета и светопровод, выполненный из светопрозрачного материала, обладают сложностью конструкции и не позволяют оперативно производить замену ламп подсвета, так как для этого требуется вскрывать прибор.С целью упрощения конструкции и обеспечения возможности оперативной замены ламп подсвета в предлагаемом устройстве свето- провод выполнен в виде чашки, торцом примьвкающей к передней,панели прибора, при этом лампы подсвета расположены на передней панели прибора и обращены в сторону торцов упомянутой чашки.На чертеже показано предлагаемое устройство.Чашечный светопровод 1, выполненный изсветопрозрачного материала, своими торцами подходит к тыльной плоскости передней панели прибора 2, в...

Номер патента: 298825

Опубликовано: 01.01.1971

Авторы: Ерошенко, Пдтентн, Титов

МПК: G01D 15/02

Метки: механических, перемещений, регистрации

...поперечном по отношению к движению носите ля, на величину регистрируемого перемещения и считывают зарегистрированную информацию, отлючао 1 цийся тем, что, с целью многократного использования носителя, в качестве видимого следа используют предваритель но смоченную в нетвердеющем клеящем веществе нить, приклеивают ее к поверхности, например металлической, движущегося носителя н удаляют после считывания зарегистрированной информации. Известные способы регистрации механических перемещений, заключающиеся в том, что на поверхность движущегося носителя наносят видимый след, который смещают в направлении, поперечном по отношению к движению носителя, на величину регистрируемого перемещения и считывают зарегистрированную информацию, не...

Номер патента: 298835

Опубликовано: 01.01.1971

Автор: Савинов

МПК: G01D 9/42

Метки: блок, поплавкового, регистрации, уровнемеражидкости

...световая точка, тра Изобретение относится к световым регистрирующим устройствам и может быть использовано в поплавковых уровцемерах жидкости, например в гидрогсологических скважи-. нах.Известные устройствадежны и требуют специвремени.С целью повышения надекности и возможности использования в качсствс отметкивремени естественного чередования дня и ночи в предлагаемом устройстве свстопншущее устройство блока регистрации выполнено в виде диска с радиальными прорсзями, который расположен перед стенкой корпуса с щелевой диафрагмой и связан передачей с двумя храповыми парами с зубчатыми колесами, входящими в зацепленис с перфорациями фоточувствитсльной гленки, свободный конец . которой гибким элементом сосдццсц с поплавком.На фиг 1 показан...

Номер патента: 299399

Опубликовано: 01.01.1971

Авторы: Всесо, Литовченко, Цукерберг

МПК: B62D 17/00, G01D 5/04, G01D 9/16 ...

Метки: автомобиля, замера, колес, стенд, углов, управляемых, установки

...наклоны кузовапараллельно с записью развала. Механизмомзаписи поперечных наклонов кузова служитмаятник с источником луча света, падающего на движущуюся ленту записывающегоустройства, 35На фиг. 1 изображен предлагаемый стендв разрезе, вид сбоку; на фиг. 2 - то же, видсзади; на фиг, 3 - сечение по А - А на фиг. 1;на фиг. 4 - корректирующее устройство,смонтированное на рулевой колонке, 4 ОСтенд содержит диск 1, закрепленный наступице колеса, в контакте с которым находятся два боковых ролика 2 и один верхнийролик 3. Все ролики расположены на жесткой крестовине и связаны со стойкой 4 регулируемой длины, проходящей через обойму 5, которая в свою очередь через держатель б соединена с импульсным световымдатчиком 7. Стойка 4 и обойма 5...

Номер патента: 299739

Опубликовано: 01.01.1971

МПК: G01D 5/251, H02K 13/00

Метки: 299739

...исследуемой детали посредством шестерен,зобретени Токосъемное унала с вращающжащее ротор, стличающееея тем,дежности работпри высоких скополнен с возможно оси ротора ищим его в напругловой скоростьми значенияминых пар. присоединением заявкиИзобретение относится к области измерительной техники и может быть использовано для передачи сигнала с вращающихся деталей машин,Известны то передачи сигнала машин, содержащ тные пары.Предложенное устройство отличается от известных тем, что в нем статор выполнен с воз можностью вращения относительно оси ротора и снабжен приводом, вращающим его в направлении вращения ротора с угловой скоростью, определяемой допустимыми значениями окружной скорости контактных пар. Это 15 позволяет повысить надежность...

Номер патента: 299742

Опубликовано: 01.01.1971

Авторы: Махов, Центральный, Ямбулатов

МПК: D21C 7/12, G01D 5/04

Метки: варки, давления, котлах, периодической, совмещенного, температуры, целлюлозы

...изображена схематически предлагаемая система.Система состоит из программного задатчика температуры 1, в котором имеется профи. лированное лекало 2, рычаг 3, пневмопреобразователь 4 электронного моста 5, с сильфон-пружинным механизмом б, соединенным через систему рычагов с осью 7 задатчика регулятора температуры. В мост 5 встроен функциональный блок, состоящий из кулачкового механизма 8 с приводом от показывающей стрелки 9 моста, пневмопреобразователя 10 и толкателя 11. Пневмопреобразователь 10 соединен с регулятором давления 12,Работает система следующим образом.В программном задатчике температуры 1синхронный электродвигатель через редуктор вращает профилированное лекало 2, отклоняя 5 рычаг 3 пневмопреобразователя 4, на...

Номер патента: 299743

Опубликовано: 01.01.1971

Авторы: Зайцев, Котенко, Мулыгин, Погодин

МПК: G01D 5/20

Метки: перемещени

...магнитных систем, причем рабочие плоскости полюсных наконечников и рабочая плоскость датчика Холла параллельны друг другу и перпендикулярны плоскости, проходящеи через нейтральные сечения постоянных магнитов или электромагнитов.Это позволяет увеличить чувствительность и получить симметричную фазочувствительную характеристику устройства,На чертеже изображен описываемый преобразователь перемещений в разрезе, состоящий из двух магнитных систем 1 и 2 и датчика Холла 3.Датчик Холла 3 располагается в зазоре между двумя магнитными системами 1 и 2, основной магнитный поток которых является общим (суммарным) и замкнут кольцеобразно. При размещении датчика Холла 3 в зазорах магнитных систем 1 и 3 симметрично относительно магнитной нейтрали обе...

Номер патента: 300762

Опубликовано: 01.01.1971

Авторы: Инаури, Луарсабишвили, Сокол, Средств, Тбилисский

МПК: G01D 15/08

Метки: направляющие, органов, перемещения, плоских, регистрирующих

...на наружных продольных ребрах верхней 2 и нижней 8 планок с шагом 0,3 л.ы или меньше,Перемещение и прижим регистрирующих органов 1 к носителю информации 6 и противоэлектроду 7 происходит при помощи пружины 8, служащей одновременцо тоководом, один конец которого подсоединен к регистри рующему органу, а другой жестко закреплецца корпусе блока регистрирующих органов 1.1-1 аружные продольные ребра верхней и нижней плацок выполцены в виде части цилицдричеокой,поверхности 9.о В круговых канавках 6 расположена нить10 с изоляционной поверхностью и малым относительным удлинением, концы которой укреплены на одной цз планок 8 или 4, а переход нити из одной канавки иа соседнюю про исходит в зоне продольной канавки 11.С внутренней поверхности...

Номер патента: 301536

Опубликовано: 01.01.1971

Авторы: Демидов, Серов

МПК: G01D 3/10

Метки: автоматическая

...20 устанавливая их в нулевое положение.Импульсы отметок времени через усилитель3 поступают на вход десятичных счетчиков 7 - 9, соединенных последовательно; с каждого из десятичных счетчиков 7 - 9 сигналы по даются на схемы дешифраторов 10 - 12 начала и дешифраторов 13 - 15 конца кодирования; с тех же десятичных счетчиков 7 - 9 сигналы подаются на схемы дешифраторов 16 - 18 начала и дешифраторов 19 - 21 конца ра боты двигателя 30 накопителя 32 кодирован301536 Составитель И. Фрол едактор нкин рректор Л. Б. Бадылам Заказ 1908(17 Изд.799 Тираж 473 ЦНИИПИ 1(омитета по делам изобретений и открытий прп СЛ 1 осква, Ж, Ргугнская наб., д. 4 Я Подписное те Министров СССРТипография, пр. Сапунова,ной информации, С выходов дешифраторов 10 - 12...

Номер патента: 301537

Опубликовано: 01.01.1971

Авторы: Арановский, Иофинов, Козачук, Райхлин

МПК: G01D 5/12

Метки: патснтно-ихнеснаябиблиотека

...и 30 реле давлений, контакты 31 и 32, счетчики 33 - 41 и диоды 42. Датчик загрузки двигателя по задросселированному давлению представляет собой дроссельное устройство, через которое производится отбор из цилиндра двигателя задросселированного газа, давление которого пропорционально крутящему моменту двигателя.Работа устройства осуществляется следующим образом.В зависимости от величины задросселированного давления газа, поступающего через датчик 3 в работомер и реле давлений, и состояния датчика, зависящего от положения сельскохозяйственного орудия, электрические импульсы от расходомера топлива, датчика временных интервалов и работомера через логическую схему поступают на соответствующие режимные счетчики,Питание устройства осуществляется...

Номер патента: 302606

Опубликовано: 01.01.1971

Авторы: Московский, Ститут

МПК: G01D 5/16

Метки: датчик, струнный

...точкой сосдицеция струны и эквивалецтцо;0 резистора.Тдкос Быполцсцис восОВОй с.(емы пзволило умеШцгь сс 131,1 п)д:10 с (ч)прот:113 ш:. 15 1,1 ьцая ржит ст .цзисто ц м ы 3 Р25 вто и Д(1 Я рацезист р 7 а илительелителибазы 11 сртсжс приведецд приццип мд стр 1 ццоо д(1 Тпкя. Оца соде 1, эквивдлстпый резистор 2, тр и .1, бялапсировочцый резистор 6 пгрузкп мостовой с:(св я, резис смсцеция трацзисторов,) и 4, ус резисторы 9 - 12, образуюшис д задания пдчалього смешения ца зисторов 3 и 4. В описываемм устройстве струпа 1 и эк цлсцпьй роз:1(тор 2 Обрз от дь плеч 3 мост;:. д 3 а други); племоста содержат 1)чодпос (опроп влсш.с транзисторов ,) и 4. Урявповсшивдппе моста производится резисторм д, Вк.1 ю 1 сцц 1 м:)1 сждм Оазав 1 И диффесццидлы 101...

Номер патента: 302607

Опубликовано: 01.01.1971

МПК: G01D 5/22

Метки: 302607

...Й Рс.ПИС ГРИПС(ОР.,сТОРНОГО;2"И(1,.Ясик со(сржи Г л 2 1-образиы, ссрлсч - ики 1 и , когорыс сослиисиы стсркСВ ссР;(сПисо)1 5, и 51 КОРь 4( рк,. Ьс (. (. р,ес ПИ 1(.р сСПОлс)же и ОЙМОКс 3( Й, ясслсип 5 11 И к(.сИСПОИПОПИВ;С (Ймогки Г, и ГПЯ 11-образиык мигнитопроБолик ( и 2- - Змсритсльиыс оомотк.и 1 Г1 к р ьБы от и си и;10(ки иЗмбцси 1 и ил и 1,1;С,".,Ис,И С,Й:ИМИ ПО 01(Р ЖИО(ГИ11 ри и",с 1 аир 51 жсни 51 ии Об(РГкм Бозб; )КСИИВ Стер)КИСОМ СсряесПИКС5. Л Я С Т( 51 1 3 И И Т И ЫП 0 1 О 1( И Е О О Л Ь 1 Ц 0 И 13 С Л И Ч И- и 1 рЯСС)12 ТриЯСГС 53 МОСт, КОЦЯ 002 кгН 11-обрилиык ссрцсников 1 и 2 магшторо(с(13 1( с 1(Цс т 11 Змбцами якор 511 при 1 С 1 ОСП:)И 35: Ч(1 СТЬ ПОТОКИ ЗЯО 1 ЬКс 3 ЕТСЯ ЦО ИЗ. сритс;1 ик (Й)от 01( : и 1)о, поэтомм В;1...

Номер патента: 302608

Опубликовано: 01.01.1971

МПК: G01D 5/22

Метки: 302608

Номер патента: 303502

Опубликовано: 01.01.1971

Авторы: Парсам, Саркис, Электроники

МПК: G01B 11/26, G01D 5/38

Метки: датчик, угла, фотоэлектрический

...5 растравые решетки с делениями, установленные соосно линзам, и фотоприемники б.Коллимационная и собирающая линзы выполнены в виде набора примьокаюших друг к другу и образующих полное кольцо прозрачных элементав, в фокусах которых расположены у коллимационной 2 линзы - источники света 1, а у собирающей 3 - фотоприемники б. Датчик работает следуюшим образом.Свет от источников 1 проходит через коллимационную линзу 2 и принимает форму кольцевого потока параллельных лучей, па,дающих на неподвижную решетку 5.Доля светового:потока, прошедшая черезнепереирытые части прозрачных половин делений решеток и являющаяся функцией углового положения вала 7, фиксируется собираю шей линзой 3 на чувствительные поверхностифотоприемников б.На каждом...

Номер патента: 303504

Опубликовано: 01.01.1971

Авторы: Песцов, Хин

МПК: F15B 5/00, G01B 13/02, G01D 5/42 ...

Метки: бесконтактный, датчик, пневматический

...расширить пределы измерения, чувствительность и точность.На чертеже представлена прит 1 ццпцальная схема предлагаемого датчика.Он содержит отсчетное устройство 1 и следящее сопло 2, установленное ца штоке 8 вялой мембраны 4. Последняя укреплена в кольцевом поршне 5, разделяющем полость корпуса 6 ца измерительную камеру 7 ц камеру протцводавленця 8. Каждая камера имеет подвод 9 сжатого воздуха питания ц юстцровочный винт (10 и 11). В уплотнительнонаправляющей поверхности поршня выполнен канал 12, а в корпусе датчика - соответствуощее отверстие 13 для стравлцва 1 шя сжатого воздуха из этого канала,Датчик работает следующим образом.Сжатый воздух под постоянным рабочим давлением через входные сопла поступает одновременно в...
