Классификатор параметра по уровню сигнала при испытаниях

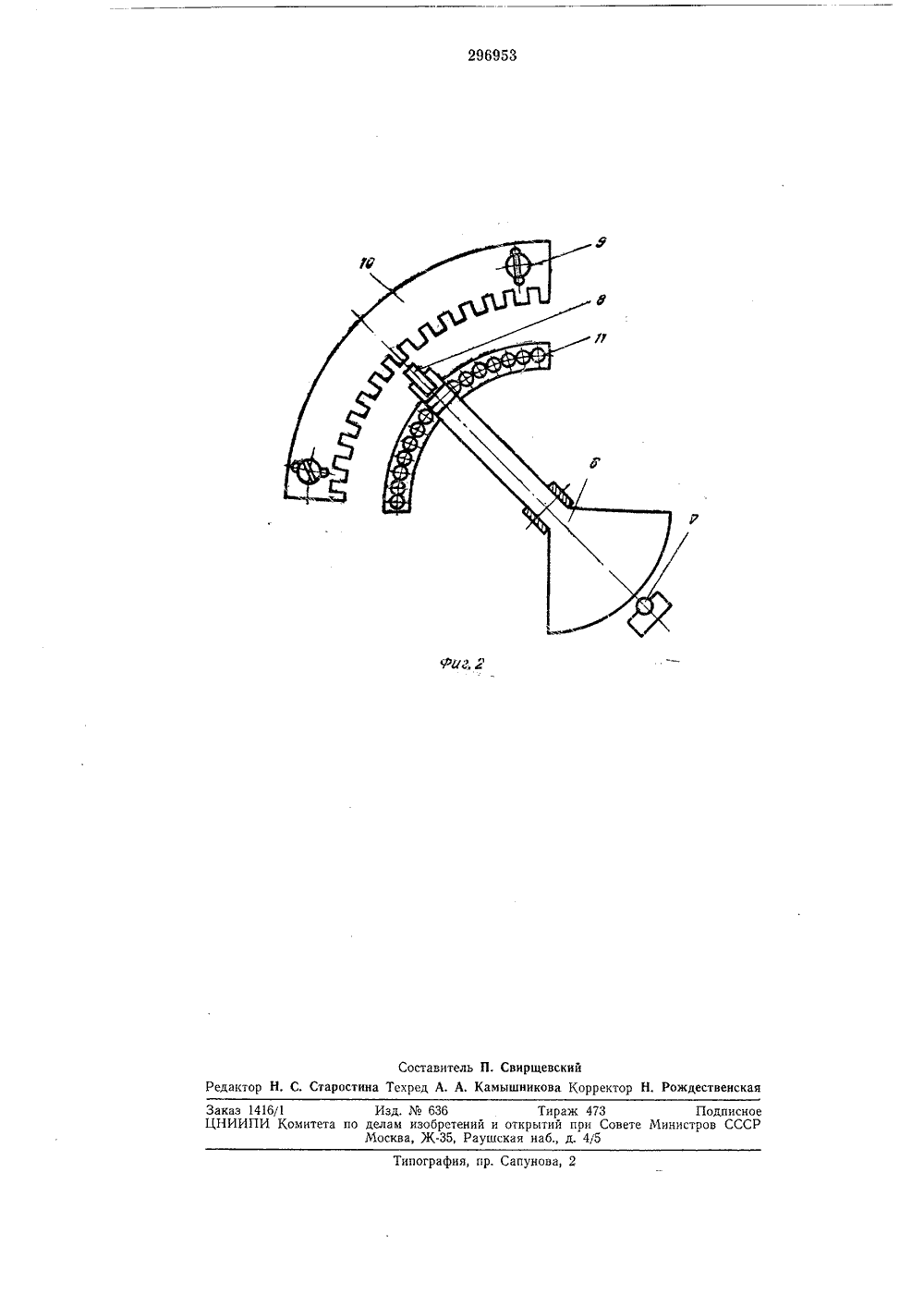

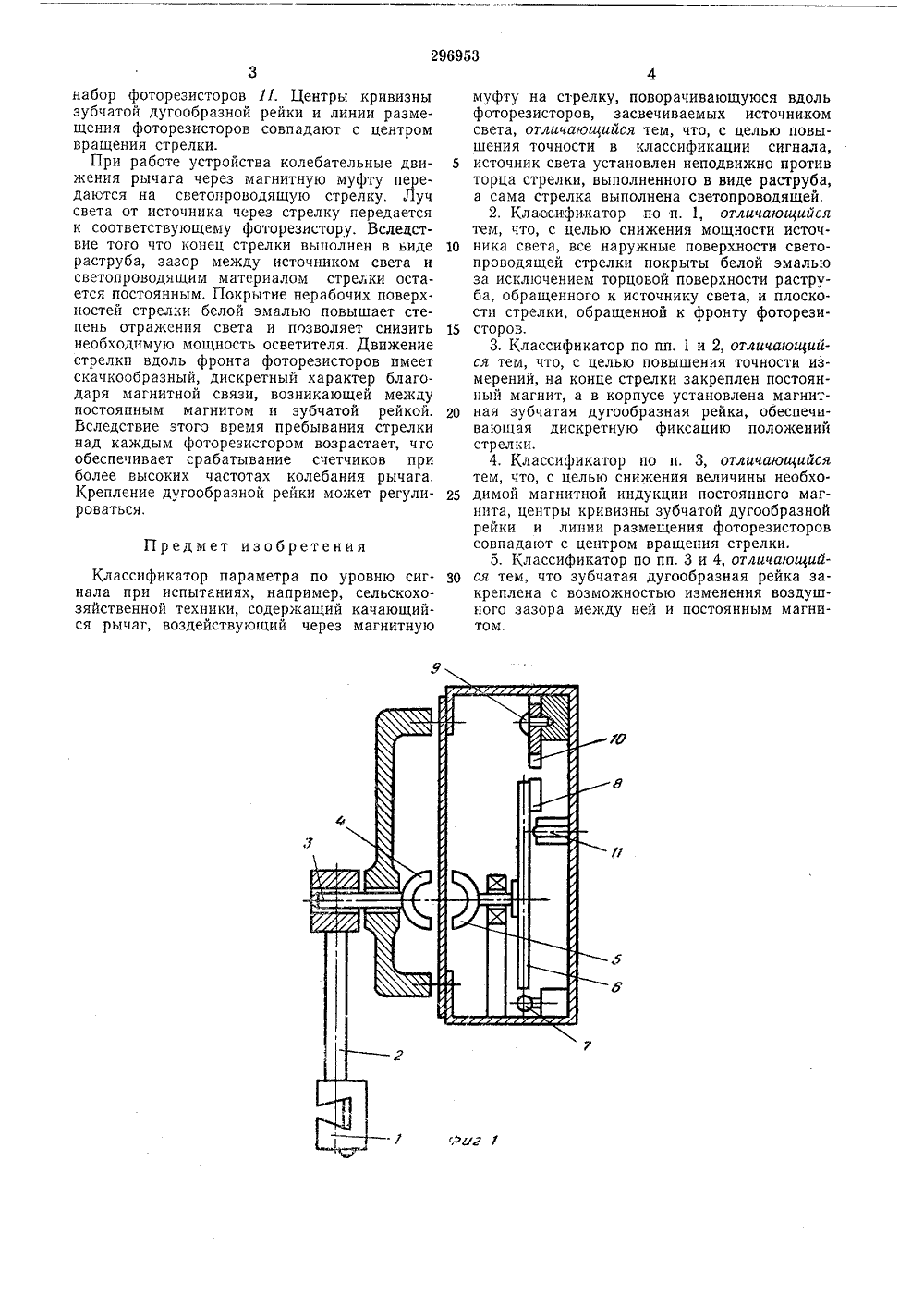

ОП ИКАНИЕ ИЗОБРЕТЕН ИЯ 296953 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ видетельствависимое от а Заявлено 13,Х.1969 ( 1370627/30-1с присоединением заявкиМПК б 014 5/34 Комитет по делам зобретений и открытий при Совете Министров СССРоритет 81,2 (088.8) 11.1971, Бюллетень9ия олисания 14 Л,1971 Опубликовано 0 та опубликова Авторы зобретени. Макаревич, Г. Т. Клейнман Заявител О УРОВНЮ СИ ГНАЛ ПАРАМЕТРА ПРИ ИСПЪТ КЛАССИфИКАТ 1Изобретение относится к области измерительной техники, используемой при исследованиях и испытаниях, например, сельскохозяйственной техники.Условия работы сельскохозяйственных агрегатов весьма разнообразны даже в пределах одного технологического процесса, поэтому параметры, характеризующие работу машины, являются величинами случайными, и для получения объективных итоговых данных нужно произвести статистическую обработку измеряемого параметра. В настоящее время широкое применение имеет метод, заключающийся в том, что через равные промежутки времени производят замеры параметра и суммируют полученные отсчеты в нескольких дискретных классах. С этой целью применяют классификаторы, содержащие качающийся рычаг, воздействующий через магнитную муфту на стрелку, поворачивающуюся вдоль фоторезисторов, засвечиваемых источником света.В предлагаемом устройстве с целью повышения точности в классификации сигнала источник света установлен неподвижно против торца стрелки, выполненного в виде раструба, а сама стрелка выполнена светопроводящей,Для снижения мощности источника света все наружные поверхности светопроводящей стрелки покрыты белой эмалью за исключением торцовой поверхности раструба, обращенного к источнику света, и плоскости стрелки, обращенной к фронту фоторезисторов.С целью повышения точности измерений 5 на конце стрелки закреплен постоянный маг.нит, а в корпусе установлена магнитная зуб.чатая дугообразная рейка, обеспечивающая дискретную фиксацию положений стрелки,Для снижения величины необходимой маг нитной индукции постоянного магнита центрыкривизны зубчатой дугообразной рейки и линии размещения фоторезисторов совпадают с центром вращения стрелки.Кроме того, зубчатая дугообразная стрелка 15 может быть закреплена с возможностью изменения воздушного зазора между ней и постоянным магнитом.На фиг. 1 схематически изображено устройство, общий вид; на фиг. 2 - светопрово дящая стрелка с магнитом и зубчатой рейкой.Выходной захват 1 предлагаемого устройства установлен на качающемся рычаге 2, ось 3 которого через полумуфты 4 и 5 магнитной муфты связана со стрелкой 6, Против 25 торца секторообразного конца стрелки размещен,источник света - осветитель 7, Противоположный конец стрелки несет постоянный магнит 8, против которогоустановленалосредствам винтов 9 зубчатая дугообразная рейка Зо 10. Под плоской частью стрелки размещеннабор фоторезисторов 11. Центры кривизны зубчатой дугообразной рейки и линии размещения фоторезисторов совпадают с центром вращения стрелки.При работе устройства колебательные движения рычага через магнитную муфту передаются на светопроводящую стрелку, Луч света от источника через стрелку передается к соответствующему фоторезистору. Вследствие того что конец стрелки выполнен в ьиде раструба, зазор между источником света и светопроводящим материалом стрелки остается постоянным. Покрытие нерабочих поверхностей стрелки белой эмалью повышает степень отражения света и позволяет снизить необходимую мощность осветителя. Движение стрелки вдоль фронта фоторезисторов имеет скачкообразный, дискретный характер благодаря магнитной связи, возникающей между постоянным магнитом и зубчатой рейкой. Вследствие этого время пребывания стрелки над каждым фоторезистором возрастает, что обеспечивает срабатывание счетчиков при более высоких частотах колебания рычага. Крепление дугообразной рейки может регулироваться. Предмет изобретенияКлассификатор параметра по уровню сигнала при испытаниях, например, сельскохозяйственной техники, содержащий качающийся рычаг, воздействующий через магнитную 4муфту на стрелку, поворачивающуюся вдольфоторезисторов, засвечиваемых источникомсвета, отличающийся тем, что, с целью повышения точности в классификации сигнала,5 источник света установлен неподвижно противторца стрелки, выполненного в виде раструба,а сама стрелка выполнена светопроводящей.2, Классификатор по п. 1, отличающийсятем, что, с целью снижения мощности источ 10 ника света, все наружные поверхности светопроводящей стрелки покрыты белой эмальюза исключением торцовой поверхности раструба, обращенного к источнику света, и плоскости стрелки, обращенной к фронту фоторези 15 сторов.3, Классификатор по пп. 1 и 2, отличающийся тем, что, с целью повышения точности измерений, на конце стрелки закреплен постоянный магнит, а в корпусе установлена магнит 20 ная зубчатая дугообразная рейка, обеспечивающая дискретную фиксацию положенийстрелки,4. Классификатор по п, 3, отличающийсятем, что, с целью снижения величины необхо 25 димой магнитной индукции постоянного магнита, центры кривизны зубчатой дугообразнойрейки и линии размещения фоторезисторовсовпадают с центром вращения стрелки.5. Классификатор по пп. 3 и 4, отличающий 50 ся тем, что зубчатая дугообразная рейка закреплена с возможностью изменения воздушного зазора между ней и постоянным магнитом.Типография, пр. Сапунова,Заказ 1416/1 Изд,636ЦНИИПИ Комитета по делам изобретений и отМосква, Ж, Раушска Тираж 473 Подписное тий при Совете Министров СССР аб., д. 45
