G01D — Измерения, специально не предназначенные для особых переменных величин; устройства или приборы для измерения двух или более переменных величин, не отнесенные к какому-либо одному подклассу; устройства для передачи синалов или преобразования сигналов, специально не предназначенные для особых переменных величин; тарифные счетчики; измерения или испытания, не отнесенные к другим подклассам

Номер патента: 1358075

Опубликовано: 07.12.1987

Авторы: Жукевич, Пихай

МПК: G01D 5/249, H03K 5/01

Метки: преобразования, сигналов

...входных сигналахна выходах коммутаторов 1 и 2 высокий уровень, т.е. на выходы логических блоков передаются высокие уровни входных сигналов. Если на управляющих входах логических блоков низкие уровни, коммутаторами пропускаются входные сигналы с входов на обакоммутатора 1 и 2. Если сигнал Аопережает сигнал В (определяется направлением вращения), то изменение ,сигнала А вызывает изменение сигналана выходе коммутатора 1 с высокогоуровня на низкий, Изменившийся сиг 20нал первым Аронтом запускает ждущийодновибратор 12 с Аиксированной длительностью импульса,- имп - ими Ою 1мин25 где Т - минимальное время и, соответственно, минимальнаядлительность входных импульсов при максимальной скорости вращения,На выходе ждущего одновибратора...

Номер патента: 1361594

Опубликовано: 23.12.1987

Автор: Шахнович

МПК: G01D 9/10, G06K 15/00

Метки: информации, многоканальный, носителе, регистрации, самописец, электрочувствительном

...Пластина 13, держатель 15 с каналом 16 и штуцерами 17 могут бытьвыполнены в виде одной детали: пластины сложной конфигурации. Неподвижные концы 9 электродов 5 прижаты кстанине 1 планкой 18 с элементами 19уплотнения, Для исключения возможности замыкания между собой концов 9электродов 5 каждый из них помещенв паз 20 накладки 21, жестко соеди-. ненной со станиной 1. На последней может быть установлен пакет (регулировочных) пластинок 22, например Г- образного сечения (фиг. 3), а канал или каналы 23 для подачи. воздуха образованы между ними.Многоканальный самописец работает следующим образом.В зависимости от необходимого контактного давления, соответствующего требуемому качеству записи на выбранном носителе 6 информации, регулируется вылет...

Номер патента: 1364880

Опубликовано: 07.01.1988

Авторы: Горлов, Сорокин, Цой

МПК: G01D 9/02

Метки: вывода, информации

...с работой реверсивно- З 5го счетчика 6 на управляющий вход запоминающего устройства 7 подаетсясигнал с выхода 42 триггера 23 синхронизатора 12, разрешая тем самымзапись информации в запоминающее 40устройство, На информационный входзапоминающего устройства 7 подаетсявысокий уровень сигнала выхода 43элемента НЕ 11. В результате этого взапоминающее устройство 7 записываются позиционные коды отрезка кривой, ограниченного с одной сторонызначением кривой предыдущей строки,а с другой - значением кривой текущей строки записи. При достижении 50счетчиком 6 значения, равного значению на выходе регистра 1, цифровойкомпаратор 2 вырабатывает сигнал навыходе 44, разрешающий подачу сигнала с выхода 39 через элемент И 5 на 55вход 45 синхронизатора...

Номер патента: 1364881

Опубликовано: 07.01.1988

Авторы: Бедрак, Мелконян, Угненко, Флегонтов

МПК: G01D 9/28

Метки: многоканальное, регистрирующее

...узлом4 регистрации через инвертор 8.Устройство работает следующим об"разом.На один из входов устройства подается сигнал в виде напряжения,изменяющего свое значение и полярность. Сигнал поступает на головку8 магнитной записи и записываетсянепрерывно на вращающемся кольцевоммагнитном барабане 7.Как только участок барабана 7 сзаписью подойдет к считывающей головке 10, начинается процесс усиления сигнала усилителем 12 регистрации с последующей его подачей навход управляемого вентиля 14 и навход нуль-органа 16. Как толькоучасток барабана 7 с той же записьюподойдет к считывающей головке 11,начинается процесс усиления сигналаусилителем 13 регистрации с последующей непрерывной его подачей навход управляемого вентиля 15 и навход .нуль-органа...

Номер патента: 1368637

Опубликовано: 23.01.1988

Авторы: Новиков, Шакурский

МПК: G01D 5/243

Метки: измерительный, фазогенераторный

...генератора 4 с частотой Р и выходного сигнала синхронизируемого генератора 7 с частотой Я. Частота синхронизирующего сигнала равна сумме Я + И, Синхронизируемый генератор 7 синхронизируется сигналом, который получается в результате смешения в смесителе 6 сигнала опорного генератора 4 с частотой у, и выходного сигнала управляемого генератора 2 с частотой И,. Частота данного синхронизирующего сигнала равна разности И, - сд Фазовые сдвиги, которые приобретают сигналы с частотами Я, и Ю, по сравнению с соответствующими синхронизирующими сигналами с теми же частотами, определяются фазочастотными характеристиками ц,(в) управляемого генератора 2 и ц) (я) синхронизируемого генератора 7, которые приведены на фиг.2 (кривые 11 и 10...

Номер патента: 1368638

Опубликовано: 23.01.1988

Авторы: Петроканский, Самоваров

МПК: G01D 5/26

Метки: дистанционного, манометров, показаний, считывания

...высокое напряжение, поданное с триггера 12, поэтому с выхода элемента 17 поступит импульс на стоповый вход триггера 10, на вход сброса реверсивного счетчика 7 для сброса его в нулевое положение и через элемент 23 задержки, обеспечивающий задержку С, пока не закончится импульс нулевого состояния реверсивного счетчика, на вход триггера 12. Четвертый импульс на вход элемента 2 И 15 и далее на вход счетчика 21 не придет благодаря его задержке в элементе 22.Таким образом, с появлением первого светового импульса на выходе свето. вода 5 поочередное возбуждение светодиодов 3.13.п, З.п+1 в прямом4041 5055 5 10 15 20 25 ЗО направлении прекратится, реверсивный счетчик 7 сбрасывается в нуль, а поочередное возбуждение светодиодов 3.13.п, З.п+1...

Номер патента: 1370460

Опубликовано: 30.01.1988

Авторы: Калашников, Колесников, Шилинцева

МПК: G01D 5/12

Метки: датчиков, измерительный, индукционных

...представ ляет собой интегральную схему типа1100 СК 2.Измерительный преобразователь напряжения индукционных датчиков работает следующим образом.25 Напряжение источника 2 питанияпоступает на датчик 1 и на неинвертирующий вход компаратора 6 формирователя 4 импульса, который преобразуетего в прямоугольные импульсы, дли тельность которых пропорциональнаамплитуде питающего напряжения,Пропорциональность осуществляетсяза счет того, что на инвертирующийвход компаратора 6 формирователя 4импульса поступает напряжение Цтакой величины, что работа компаратора 6 происходит на начальном линейном участке синусоидального напряжения П(фиг. 2), угловая частота 40 при этом находится в пределах0 (ы( н/9,где о - угловая частота колебанийнапряжения...

Номер патента: 1370461

Опубликовано: 30.01.1988

Автор: Будницкий

МПК: G01D 5/249

Метки: датчика, преобразования, сигналов, фотоэлектрического

...со значением в этот момент сигнала другой последовательности,При непрерывном вращении датчика сигналы на выходе элемента 4 И-ИЛИ 11 не появляются.Появ п ление сигнала свидетельствует о реверсе датчика. Выходной коммутатор 16 сообразно направлению вращения датчика вырабатывает сигнал на шину Р+ или Р при наличии сигнала на шине Р, который вырабатывается ждущим мультивибратором 15 за времяи задержан относительно импульса достоверности элемента ИЛИ 1 О на время 40Устройство работает в следующих режимах: прямой счет, реверс и обратный счет, реверс и прямой счет, действие одиночных помех, не имитирующих реверс, действие одиночных помех, имитирующих реверс, и одновременное действие помех в обоих каналах.Работа устройства иллюстрирована...

Номер патента: 1374050

Опубликовано: 15.02.1988

Авторы: Аксаров, Егоров, Резников, Тихонов, Хамидулин, Цибизов

МПК: G01D 1/14

Метки: выделения, исследуемых, фиксации, характеристик, экстремумов

...импульсы с выхода генератора 10 прямоугольных импульсов по"ступают на первый вход устройства(для подсчета общего числа экстремумов) и на первый вход (управляющий)элемента 2 стробирования, который в моменты прихода импульсов с генератора 10 прямоугольных импульсов пропускает на выход соответствующее мгновение исследуемого процесса 5(1), поступающего на второй вход (сигнальный) элемента 2 стробирования. Эти мгновенные значения процесса 5(1), являющиеся его экстремумами 5 (локальными максимумами и миниму,мами), с выхода элемента 2 стробирования поступает на первый вход (сигнальный) вентиля 1 и на второй вход первого элемента 4 памяти, а также на первый вход второй разностной схемы 7, на второй вход которой с выхода первого элемента 4...

Номер патента: 1374051

Опубликовано: 15.02.1988

Автор: Ноянов

МПК: G01D 9/00

Метки: дискретных, регистрации, сигналов

...сигналов в течение какоголибо времени остается неизменным, тосчетчик 7 не заполняется (работаетв пульсирующем режиме) и за каждыйпериод возбуждаемых генератором 16импульсов напряжения опрашивается одна из групп информационных цепей1,2,ее,пеЕсли после записи в регистр 2 оче,редного кодового вектора опрашиваемойгруппы цепей, например (21+1) ЗК,элементы 3-131 обнаруживают несовпадение электрических сигналов, скоммутированных на них первые и вторыевходы, то элементы И 13 и 1 О остаются закрытыж, а счетчик 7 обеспечивает поочередный опрос этих цепей внутри группы и устанавливает, по какойиз них прошло несравнение, а именно:по мере заполнения счетчика 7 поочередно открываются элементы И первой и второй групп: сигнала 11-1,12-1,затем...

Номер патента: 1375805

Опубликовано: 23.02.1988

Авторы: Брюхов, Воропаев, Жуковский, Идельчик, Локтионов, Пугач

МПК: E21B 45/00, G01D 9/28

Метки: бурения, регистрации, скорости

...изобретений и открытий3035, Москва, Ж, Раушская наб д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул,Проектная,4 Изобретение относится к горной технике, а именно к регистрирующим устройствам для буровых станков на открытых горных разработках, преимущественно вращательного действия с шарошечным, режущим или комбинированным буровым инструментом. Целью изобретения является повышение функциональных возможностей)О устройства путем масштабирования скорости бурения обратно пропорционально величине крутящего момента,Ка чертеже приведена схема предла 15 гаемого устройства.Устройство для регистрации скорости бурения содержит датчик 1 крутящего момента, выход которого электрически связан с усилителем 2 с переменным...

Номер патента: 1379453

Опубликовано: 07.03.1988

Авторы: Дубенко, Колесников

МПК: E21B 45/00, G01D 5/20

Метки: индикатор, проходки, скважины

...бурильной колоннывниз вал лебедки 3 через колесо 10вращает валы 8 и 12 механизма передачи, кулачок 13 и червячную пару15. Кулачок 16 оказывает давлениеэа счет сил трения н фрикционной муфте 17 на второй переключатель 21 идержит его постоянно включенным, акулачок 13 периодически замыкаетэлектрическую цепь посредством первого переключателя 14, за счет чегоэлектромагнит 22 с пером делает отметки интервалов времени на периферии диаграммы индикатора 24 веса.Средняя скорость подачи бурильной колонны за шаг механического каротажаопределяется временем одного оборотавала 12,Таким образом, угол поворота кулачка 16 прямо пропорционален углуповорота вала 3 лебедки. Посколькупоследний проворачивается на угол,пропорциональный величине перемещения...

Номер патента: 1383095

Опубликовано: 23.03.1988

Авторы: Крюков, Маянский, Симхович

МПК: G01D 13/04, G01D 7/00

Метки: информации, отображения

...прямоугольных отверстий5 в пластине 1 позволяет получитькак четкие границы светящихся полосок,так и их точное положение налицевой панели относительно рисокшкалы независимо от возможного смещения в процессе сборки светодиодов 6и от допусков на изготовление корпусов 8. Последнее особенно важно прибесшовной стыковке значительного количества корпусов. При этом в устройстве можно использовать стандартные шкалы, изготавливаемые, напримерметодом офсетной печати. Кроме того,отверстия 5 позволяют упростить сборку устройства, так как пластина 1является в этом случае жесткой основой, на которой осуществляетсясборка,Один из вариантов разработанногов соответствии с изобретением устройства имеет лицевую панель с размерами 150 х 30 х 0,5 мм, шкалу...

Номер патента: 1383096

Опубликовано: 23.03.1988

Авторы: Галль, Гуревич, Клебанов, Кобец, Падкин, Сиккут

МПК: G01D 15/24, G01R 5/02

Метки: магнитоэлектрический, механизм

...лишь боковой выступ 28 на обойме 27). Боковые выступы 28 охватывают соответствующие пары разноименных полюсных наконечников 17, 19 и 18,20,Верхние и нижние 29 выступы каждой обоймы 26 и 27 охватывают соответствующие верхние 21 и нижние 22 стенки немагнитного корпуса, При этом в соответствующие пазы 25 каждой верхней и нижней стенки немагнитного корпуса входит фиксатор 30, имеющийся на каждом из верхних и нижних выступов 29 каждой пружинной обоймы.На плоскостях разъема первой 5 и второй 6 частей немагнитного корпуса имеются штыри 31 и гнезда 32, выполненные зеркально-симметрично один относительно другого.Верхняя стенка 21 частично показана на фиг. 2, В паз 25 стенки 21 входит фиксатор верхнего выступа 29 пружинной обоймы 27, которая...

Номер патента: 1384953

Опубликовано: 30.03.1988

Авторы: Дворецкий, Ломаченков, Плешков

МПК: G01D 7/00

Метки: автоматической, калибровкой, регистрации

...через коммутатор 6 частот на ЗУ 4.При заполнении ЗУ 4 снимается сигнал "Запись, фронтом которого триггер 9 режима калибровки устанавливается, в состояние, подключающее выход АЦП 3 через мультиплексор 8 к адресным входам ЗУ 10 калибровки, разрешается работа ЦАП 5 и устройство переходит в режим калибровки. В этом режиме на вход усилителя 2 с ЦАП 5 через входной коммутатор 1 поступает прецизионное (калиброванное) линейнонарастающее напряжение, пилообразное напряжение проходит тот же процесс масштабно-временного преобразования, что и входной сигнал в режиме "Запись". С выхода АЦП 3 цифровой код; соответствующий мгновенному значению пилообразного напряжения, поступает на компаратор 7 кодов, а через мультиплексор 8 - на адресные входы ЗУ...

Номер патента: 1386849

Опубликовано: 07.04.1988

Автор: Будницкий

МПК: G01D 5/249

Метки: датчика, преобразования, сигналов, фотоэлектрического

...задержки и первой схемы И 7,выход которой (сигнал достоверности)через первую схему 3 задержки поданна вход второй схемы И 4 и через вторую схему 11 задержки на Формирователь 8, На другой вход схемы И 4 подан сигнал с блока 2. Сигнал формирователя 8 подаетсяна сигнальный вход первого коммутатора 9, Выходные сигналы коммутатора9, поступающие на клеммы 13 и 14,предназначены для подачи на накопитель (обычно реверсивный счетчик),управляемый сигналом с триггера 5,поступающий и на клемму 12. Сдвигающий регистр 1 по каждому сигналудостоверности на своем сигнальномвходе осуществляет циклический сдвигзанесенного предварительно кода 001.1на один разряд вправо или влево взависимости от значения сигнала наего управляющем входе,Второй коммутатор 10...

Номер патента: 1386850

Опубликовано: 07.04.1988

Авторы: Гайтан, Гурин

МПК: G01D 7/04

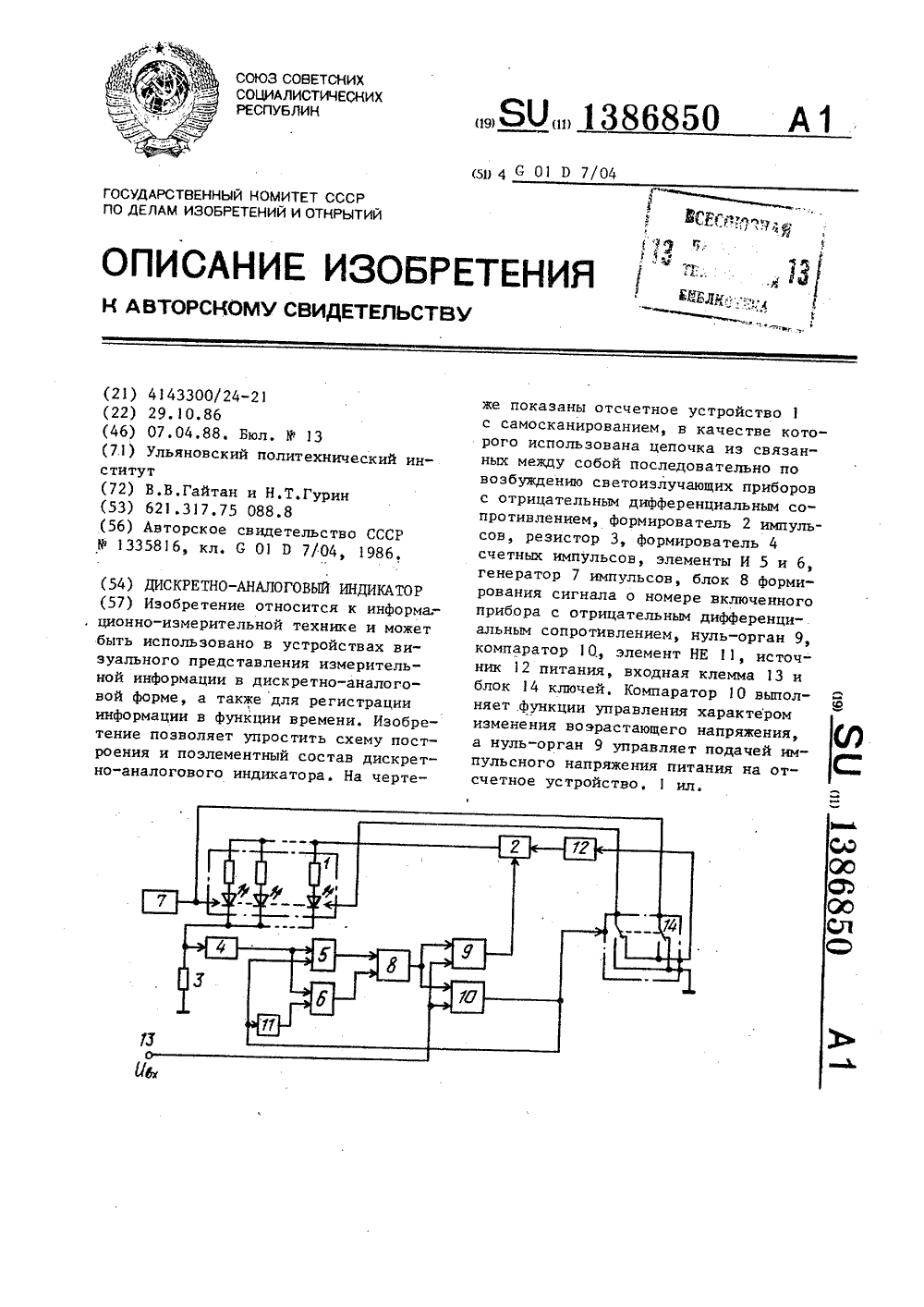

Метки: дискретно-аналоговый, индикатор

...дифференциальным сопротивлением, а управляющий вход подключен к выходу кбмпаратора 10,Индикатор работает следующим образом,В момент включения напряжения питания индикатора генератор 1 импульсов вырабатывает одиночный импульс,включающий первый прибор с отрица"тельным дифференциальным сопротивлением расчетного устройства, ЕслиБ Ф 0 то в результате действия тяех енущегщего поля и импульсного напряженияпитания участок возбуждения начинаетраспространяться вдоль отсчетногоУ стройства до тех пор, пока возрастающее напряжение Ц не сравняется сВследствие дискретного режимаехработы отсчетного устройства послезапуска на нагрузочном резисторе 3выделяется последовательность импульсов, очередность появления каждогоиз которых соответствует...

Номер патента: 1394037

Опубликовано: 07.05.1988

Авторы: Барбашев, Мягков, Осипов

МПК: G01D 7/08

Метки: амплитудно-частотных, регистрации, характеристик

...3, магнитофонуправляемый аттенюатор 5, амплитудный детектор 6. Генератор 1 колеба 20ний содержит мультивибратор 7, элемент 8 управления частотой мультивибратора 7 и дискретный аттенюатор 9,,мера прибора 2 можно привести радио приемник или систему фазовой автопод стройки частоты (ФАПЧ). В первом случае блоком 11 является детектор и усилитель низкой частоты, блоком 10ВЧ-цепи приемника. Во втором случаеблок 10 - каскады усиления сигналовсистемы ФАПЧ, блок 11 - фазовый детектор.Устройство работает следующим образом,Колебания с выхода генератора 1поступают на вход прибора 2. Приэтом амплитуда колебаний известна ификсируется аттенюатором 9. На выходе40прибора Формируется сигнал, являющийся его реакцией на частоту генератора1. Этот...

Номер патента: 1395954

Опубликовано: 15.05.1988

Авторы: Краев, Резуненко, Солодовник

МПК: G01D 5/20

Метки: автогенераторный, датчик, перемещения

...1 ЕК" ОРС) г Г)ЭС) О гРас( , О )О1 З П рвсО ра 1 с; ГГл аО; эед аЕс;2 ПЕР)ЦМ 3 Па.Г ЯЮЧХ;, .")( О К,Ю" Б Ос )М (;Э;, ., ";:; 0Бтпр;.Лз у а 3 1 ЮЦИ) Бло,О,1 Б ГОО (,Ю :ЕБОГО .);С)Сцт; Р. ,.1 С) Гт-.,0 С,г аЗсСТО)а до И К,Гс"Ср П.Э:зс)ГО)1:2.И,".Э)а9 51 ВЛ ЮТСЯ СОО Г(3 СтСТБг.) злт;ОМ3 - ХО С)М ( Каэаццр 0 КЛ;ОЧСБО;с), С;,ЕЧтаОАвтогепсэсзтог)цьй дат ч( ГсйсмсгцеИЯ ботСТ С,1; Р,1(ЭП 3)г Обра:30,".ПОЗ:ОЩЬ 0 ЭЕУГИЭУСХО(0 и(ОЧ:Ика1 а Пр 5.ксцЯ В ЗЗВИ "ПОСТИ О 1 П г,;С";",1; 2 ГРВЗ КИ, ПОДК.1 ЮЕ П 10 Ч ЬХг,", Дат(Кс 1 У 1)0 СН 2 05 Хс.,51.) ОТС,"ГС Г;Ч 1: Га(Бс мс)кду псовчцои 1 Бт 01;и 1 ОЙ обмот ЭХ )сГс., ЯБГ 1 Я ОЕГО(" 10 )3 и:О, 11(Э") и 1 О пс)смс зп 112 (ь" ч ,: Гл 11,1 а- П)с"("1.1 сЯ(Ч ИС.Э;1 Э г(; ЧБЫ,ОДС ДЕ ГЕ го-,22,12 рисуГс...

Номер патента: 1399646

Опубликовано: 30.05.1988

Автор: Оленский

МПК: G01D 1/06

Метки: зондовых, регистрации, характеристик

...который прикладывается к неинвертирующему входу операционного усилителя 3. Напряжение к зондовой клемме прикладывается от встречно включенных источников напряжения 6, 9, причем от источника 6 отбирается только часть его напряжения, определяемая регулируемым делителем, состоящим из резистора 7 и транзистора 8, Зондовое напряжение прикладывается к инвертирующему входу операционного усилителя 3, который совместно с ЯС-цепочкой 4 образует пропорционально- интегральный регулятор напряжения. Напряжение рассогласования, т. е. разность между напряжением на зонде и напряжением на выходе цифроаналогового преобразователя, усиливается операционным усилителем 3 и прикладывается к светодиоду оптрона 5. фотодиод оптрона 5 включен в базовую цепь...

Номер патента: 1404826

Опубликовано: 23.06.1988

Авторы: Рыбкин, Трифонов

МПК: G01D 9/28

Метки: информации, регистрации

...реагирующих на напряжение разных полярностей, и одного инвертора. Регулируемый источник 8 питания представляет собой источник электрической энергии с управляемым ключом. На выходе остальные элементы устройства для регистрации информации реализуются на микросхемах промышленной серии.Устройство работает следующим образом. Регистрируемый сигнал подается на вход регулируемого усилителя 1, с выхода которого поступает на электромеханичесКий преобразователь, преобразующий напряжение в пропорционален1404826 Составитель В.КостинТехред Л.Сердюкова Корректор А.Обручар Редактор Г.Волкова Заказ 3089/42 Тираж 717ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5Подписное...

Номер патента: 1406451

Опубликовано: 30.06.1988

Автор: Скупченко

МПК: G01D 1/02

Метки: инструмент, музыкальный, струнный

...КГГ цсГсплЕГГЫ ГГаг ГадхцЧ Г15. 30,т 1 уГГьГГГ музыкаль ГГ вГ ин струн; нтработает следующим образом,БО ЪГРчч."сЯ МУЗЫКаЛЬНОГО ИСГ 1 ОЛГЕНИЯОТКЛОНЕсГИ ОлЗГъГГ И "ГИ НЕГК Л КИХ35ТссГГ " Н:1 Е ЕГО Гпа ГГКа 6 У ВЛЕ К аЕТ Вэсту же с ",с 1 рол 1" ОГГорь 13;смсГГтовО,ри ъ Гол давГГецие опор 1умеГГьшаетсс ,1) с ; ". сс :ч "с1 ; о Г Г аП р с; Г Г ЬсУ с Г Г П Г сс лГИ Д сГГГ С Т С сс с Н сР Х . с. Г Д Н О Н Р Е л Е НГГО Ос ОГчсс ДОПГслсси ГЕЛЬГО ГасГлГл.Ь ЕТца штифт , а; ругая Опора 11 - ца МсИТа УМЕХЬШаЕТСЯ 1)ЭОбрЕТанлсо ОТГГлСИТСя К ЛроизвссоссСТ 1 У СТР ННЫХ МУЗЬГКаЛсНЪГХ ИНСТРУМЕН- тон, в .ас тиос ги гита РьГ л домРы, балала.кцЦель изооретеГгГа - повъГшение каштифт . Штифты ч и 7, преодолеваяупругость нижней деки З,давят еевниз....

Номер патента: 1411587

Опубликовано: 23.07.1988

Автор: Шевченко

МПК: G01D 5/353

Метки: величин, дистанционного, магнитных, электрических

...и необыкновенный лучи, с интенсивностями 1 2 и1 2 соответственно,Для интенсивностей вновь полученных пучков, пренебрегая парапотерями света в элементах мгде ф - постоянный фазовый набегодля ортогонально-поляризованных компонентов светового пучка в оптических элементах модулятора;,ф - фазовый набег, пропорциональный измеряемой величине,этих же компонентов эа счетвнешнего воздействия.1 ООбразованные световые пучки попарно суммируются на входах парафаэногофотодетектора 12. При этом световоды 8 и 10 передают соответственно необыкновенный луч из первой пары иобыкновенный луч из второй на первыйвход парафаэного фотодетект ора 12, асветоводы 9 и 11 - остальные два лучана его второй вход. После синфазногосложения входных сигналов на...

Номер патента: 1416333

Опубликовано: 15.08.1988

Авторы: Кухарев, Ларионов, Мусаев, Плиев, Шахтахтинский

МПК: B41J 3/10, G01D 15/18

Метки: жидкости, испускания, капель, красящей

...Пластины 2 и 4 являются управляющими электродами.Способ реализуется в устройстве, :которое работает следующим образом; 25 благодаря капиллярной силе красящая ,жидкость 1 затягивается в канал и удерживается там силами поверхностного натяжения, При подаче импульса напряжения на электроды 2 и 4 ток, 30 ;протекая через красящую жидкость, ,прогревает ее до температуры кипения. ,С повышением температуры сопротивление красящей жидкости уменьшается, ток возврастает и достигает максимума. Повышение температуры приводит к кипению красящей жидкости и образованию парового пузыря 7 в канале, который выталкивает красящую жидкость на носитель 8 информации. Это приводит к падению величины тока.Таким образом, устройство само- регулирует...

Номер патента: 1416867

Опубликовано: 15.08.1988

Авторы: Бродский, Воронков, Гаинцев, Худяков

МПК: G01D 5/247, G08C 17/00

Метки: передачи, радиотелеметрических, сигналов

...выхода блоха 16 информацияв параллельном двоичном коде (фиг2 б)поступает на преобразователь 17 кода,который преобразуе параллельный кодв параллельно-последовательный код(фиг.2 г). Такое преобразование достигается с помощью ключей 17.1-17Я.С блока 16 на первые ключи 17.1 поступают младшие ш разрядов, а на последние ключи 17,0 - старшие ш разрядовпараллельного двоичного и-разрядногокода, разбитого на Ош-разрядных кодовых групп. Ключи 17. 1-17.Г открываются последовательно во времени сигналами управления с распределителя2 (фиг,2 в), при этом последовательноформируются Ош-разрядных кодовыхгрупп, которые снимаются с объединенного ш"разрядного выхода ключей 17,117.0. Преобразованный код поступаетна второй цифроаналоговый преобразователь 18,...

Номер патента: 1418569

Опубликовано: 23.08.1988

Авторы: Безруков, Спиридонов, Суходолов

МПК: G01D 15/18

Метки: гидравлическая, печатью, устройства, электрокаплеструйной

...2 закрыт) заливают н заправочный бак 21 рабочую жидкость, например нитрокраску, и подключают пневмосеть 1 вентилем 2. Заправка нагнетательного бака вы" полняется включением пневмо и гидро- распределителей 6, 9 и 18. Перелив краски идет из заправочного бака 21 в нагнетательный бак 8 самотеком. Уровень жидкости в нагнетательном баке 8 должен быть ниже штуцера 22, Это контролируется по времени заливки или по уровнемеру в заправочном баке 21.В рабочем режиме включаются гидрораспределитель 10 и электромагнит" ный клапанный распределитель 4. В этом случае из генератора 12 капель выбрасывается струя жидкости, которая разбивается на монодисперсные капли. Заряженные до индивидуальной величины зарядов капли используются для мозаично-матричного...

Номер патента: 1420372

Опубликовано: 30.08.1988

Авторы: Гайтан, Гурин, Гурьяшин, Шабалов

МПК: G01D 7/04

Метки: дискретно-аналоговый, индикатор

...первый Вхцл является счетным, а второй и третий водами разрешения сдви.а соответсвццо вправо и влево.Блок ) формирования сигнал о номере 40включенного прибора с О г 1 С представляет сцбой соединение реверсивного счетчика и цифроаналогового преобразователя ( ЦАП), причем разрядные выходы счетчика связаны с разрядными входами ЦАП.45 В качестве компараторов 4 и 16 использован регецеративный компаратор, выраба) ывдкший выходной логический сигнал, длиг(льцосгь которого равна длительности превышения одного входного сигнала над дру-ИЫ.50 Формирователь 5 импульсов представляет сцбц 1 стробируемый генератор импульсон, на выходе которого в зависимости от сигнала со схемы ИЛИ 18 (О или ) присутствуют или отсутствуют импульсы, являюпиеся...

Номер патента: 1420373

Опубликовано: 30.08.1988

Авторы: Галстян, Гаспарян

МПК: G01D 15/08

Метки: пишущее

...жидкостью с каииллярными отверстиями 8, трубку 9, штуцер 10, разъем 11, прижимной столик 12, подшипники 13 и накладки 14.Устройство работает следующим образом.Прожигающее напряжение подается ш разъему 1 и контрэлектроду 3.Запись осх щестнляется путем ныжигания металлизиронанного слоя носителя 2 н результате дугового разряда н местах соприкосновения проволочного электрода 1 с металлизиронанным носителем 2.Равномерный контакт ио длине электродного барабана обеспечивается за счет упругости прикимноп столика 12.Искрогасящая жидкость 7 через каииллярные отверстия 8 равномерно смачивает пористый материал 6 ио нсей длине электродного барабана 4. Пористый материал 6 обеспечивает смазкой область дупного разряда, препятствуя...

Номер патента: 1421453

Опубликовано: 07.09.1988

Автор: Диченко

МПК: B22F 3/04, G01D 13/12

Метки: изостат

...конце.При испытаниях в изостат вводится связка приемников 30 и 31 давления.Изостат работает следующим образом.В изостат, находящийся под давлением, вводят при сведенных ползунах 10 и 11, зажатом в осевом канале 12 стержне 27 и разведенных ползунах верхнего герметизирующего устройства внесенный приемник 9 давления глубинного манометра таким образом, чтобы конический штырь на приемнике давления совместился и, благодаря конической форме, соединился с конической заходной частью 28 стержня 27, Затем сводят ползуны верхнего герметизируюшего устройства и открывают уравнительный вентиль нижнего герметизируюшего устройства, соединяющий части 17 и 24 загрузочного канала между собой (уравнительный вентиль верхнего герметизируюшего...

Номер патента: 1425449

Опубликовано: 23.09.1988

Автор: Кравец

МПК: G01D 5/42, G05B 19/44

Метки: пневматическим, прибором

...5 - 9 образуют программный эадатчик,Устройство работает следующим образомПри нажатых кнопках 22 и 2 - кнопочного переключателя 2 задатчиком 1устанавливают необходимое заданиепрограммы по шкале задания на приборе, а элементом 8 устанавливают опорное давление Р О, 2 кгс/см . Нажимаюткнопки 2 и 21 кнопочного переключателя 2. Сигнал от программного задатчика через клапан кнопки 2 р поступает в регулятор (штуцер 12) и нашкалу прибора. Ручной задатчик 1отключается от регулятора и от шкалы прибора, так как клапан кнопки 2закрыт. В задатчике 1 запоминаетсявеличина задания программы, набранная еще при нажатых кнопках 2 и 2.Включают тумблер 9, открывают дроссель 5 на определенное время программы. При этом опорное давление Р0,2...
