G01D — Измерения, специально не предназначенные для особых переменных величин; устройства или приборы для измерения двух или более переменных величин, не отнесенные к какому-либо одному подклассу; устройства для передачи синалов или преобразования сигналов, специально не предназначенные для особых переменных величин; тарифные счетчики; измерения или испытания, не отнесенные к другим подклассам
Устройство для контроля инкубаторов
Номер патента: 1212394
Опубликовано: 23.02.1986
Авторы: Добычин, Изнов, Коржев, Поскребышев, Соколин
МПК: A01K 41/00, G01D 5/12
Метки: инкубаторов
...синхронный ввод кода адреса первой.секцииинкубаторав региотр 9 адреса с шины адрес -данные 13, Записанный код адреса первой секции инкубатора с выходов регистра 9 поступает на вторые адресные входы считывания блока 7 буферной памяти и выбирает на информационные входы регистра 11 данных код инФормации о параметрах микроклимата и состоянии технологического оборудования первой секции инкубатора.С приходом первого импульса на шину 15 считывания блок 12 сопряжения производит подключение шины адрес - данные 13 к выходурегистра 11 данных, осуществляет запись информации в регистр 11 данных со второй группы выходов блока 7 буферной памяти управляющими сигналами, поступающими с четвертого и пятого выходов на управляющие входы...
Индикатор
Номер патента: 1213351
Опубликовано: 23.02.1986
Автор: Драгунов
МПК: G01D 13/04
Метки: индикатор
...ходового винтавдоль шкалы, что непосредственно фиксируется,стрелкой индикатора Приэтом исключено воздействие на стрелку усилия, вызывающего его деформации.Использование пружины в качествеходового винта обеспечивает возможность изменения его шага, что припростоте устройства значительно расширяет возможности регулировки. Визвестных устройствах возможна точная установка индикатора на нуль,но регулировка шкалы на конечное деление не осуществляется.На чертеже дана конструкция предлагаемого индикатора.Индикатор содержит корпус 1 с раз .мещенным внутри него ходовым винтом 2, неподвижно закрепленную в корчусешкалу 3 и указатель 4 уста".новленный на ходовом винте 2Ходовой винт 2 выполнен в видестержня 5 с навитой на него пружиной 6, Стержень 5...
Устройство для обработки осциллограмм
Номер патента: 1213352
Опубликовано: 23.02.1986
Автор: Гордеев
МПК: G01D 13/10
Метки: осциллограмм
...ряс толоженл вращающаяся рамка 10 с усглцовочцыми шкалами 14, линейкой 12 и тзизирями 3 реперной липни устситлплицлется ня место и закзе:ляетсет с пстмоцгьтст винтов, 6. По-:терцув рдмку О, .закрепляют ее фиксатором 15 в положениир когда ее зсъ, обозначенная указателями 16, авлет,;,зет с осью носителя 3. Б этом .таза;геиит рамкиО с помощью падвижиых визиров 3 ви.тируется положение гретерттОЙ литип 5, 1 ри цепОдтзижном носителе 3 аслтзбляеог фиксатор 15 и ттгттзстззтетя л ярямтсЕт цлес р е Обы ,кл атель 6 ття гп;яле 8 кольца 7 ползал .панеция в ,г 8, вычисленное дспя тратттгзратзоптст о коэффициента из урдвт;ия (41, 3 лтягицяют фиксатор 15, цсреметцля линейку 2 с помощью устая;Овоцых икяп ," перг;ецдикулярна астт ря:ПСИ Г,...
Датчик импульсов для счетчика электроэнергии
Номер патента: 1216650
Опубликовано: 07.03.1986
Автор: Павлюк
МПК: G01D 3/00
Метки: датчик, импульсов, счетчика, электроэнергии
...этой оси на некоторый, угол, коммутирующий постоянный магнит 7, установленный на планке таким образом,что полюса магнита 7 находятся вплоскости вращения планки 6 на одинаковом расстоянии от оси 3, магнитоуправляемый контакт 8 и счетчик 9импульсов,При работе счетчика передаточным механизмом 2 осуществляется вращение горизонтальной оси 3 совместнос опорным поводком ч. Через штырь 5планка 6 с коммутирующим постоянныммагнитом 7 поднимается до горизонтального положения нейтральной осисмежных полисов фиг, 2, 11.При этом передаточный механизм 2плавно нагружается из-за постепенного снижения притяжения разноименньи полюсов коммутирующего 7 и неподвижного 1 магнитов. Его мгновенНая полная нагрузка достигается припрохождении горизонтального...
Устройство для регистрации биполярных сигналов
Номер патента: 1216651
Опубликовано: 07.03.1986
Авторы: Глушков, Рядов, Черниенко
МПК: G01D 9/02
Метки: биполярных, регистрации, сигналов
...7 яркости на ЛПМ 4, где и регистрируется на носителе записи в виде штриха, длина которого пропорциональна величине цифрового кода на выходе БВИ 1, причем яркость штриха может принимать две градации яркости в зависимости от того, какой.логический уровень поступает на второй вход модулятора 7 яркости. Если на втором входе модулятора 7 яркости "ЛогО", то штрих регистрируется на носителе записи, например, в виде штриха средней яркости, а если на втором входе модулятора 7 яркости "Лог.1", то штрих на носителе записи имеет повышенную яркость. Если, например, положительный знак регистрируемого кода с выхода знакового разряда БВИ 1 поступает на первый вход БФС 6 в виде "Лог. 1", а на втором входе БФС 6 присутствует временной интервал с...
Регистратор
Номер патента: 1216652
Опубликовано: 07.03.1986
Автор: Мизев
МПК: G01D 9/12
Метки: регистратор
...регистр 10 сдвига разблокируется и сприходом очередного сигнала генера-.тора 11 тактовых импульсов на первом выходе регистра 1 О сдвига появляется "О", подаваемый на еговход источником 18 нулевогосигнала,Сигнал "0" с первого выхода регистра 10 сдвига переводит элемент 4 памяти в режим "Чтение" и на его выходе появляется результат сравнения веса старшего разряда ЦАП 1 с величиной аналогового сигнала на клемме 3. Далее ИСКЛЮЧАЮЩЕЕ ИЛИ 19 переводится сигналом "О" в режимповторителя и 1 с выхода элемента 5 памяти поступает на вход ЦАП 1 . Выходное напряжение ЦАП вновь сравнивается с ан ало говым сигналом компаратором 2 , результат сравнения с его выхода подается на элементы 4-7 памятиэлемен т 4 и а мяти переведен в режим "Чтение" и не...
Трансформаторный преобразователь перемещений
Номер патента: 1221494
Опубликовано: 30.03.1986
Автор: Сон
МПК: G01D 5/20
Метки: перемещений, трансформаторный
...в сумме с толщиной магнитопровода 3 (его полюсного наконечника 7) в направлении Хперемещения магнитопровода 3. В области воздушного зазора 5 находятсяучастки 19 (отрезок а- Ь) и 20 (отрезок-с) секций 17 и 18 измерительной обмотки.Участки 19 секций 17 и 18 расположены с одной стороны поперечной осисимметрии магнитопровода 3, а участки 20 этих секций - с другой стороны от оси симметрии.Преобразователь работает следующим образом,Магнитный поток, создаваемый обмоткой 8 возбуждения в центральном стержне 4 и воздушном зазоре 5,индуктирует в каждой из секций 17,18 измерительной обмотки ЭДС, которые пропорциональны разности эФфективных длин участков 19 и 20 каждойсекции, находящихся в воздушном зазоре 5 магнитопровода 3.ЭФФективная длина...
Устройство для измерения погрешности трехкоординатных измерительных машин
Номер патента: 1221495
Опубликовано: 30.03.1986
Авторы: Бражкин, Волков, Воробьев, Демидов, Исаев, Колбасников, Кудинов, Негреску
МПК: G01D 18/00
Метки: измерительных, машин, погрешности, трехкоординатных
...шах,матном порядке; расстояние между мерами в радиальном направлении равно расстоянию между плоскостями Т-Т(фиг. 1). Расположение мер в кронштейне обусловлено, во-первых, шахматным расположением отверстий в раме и, во-вторых, необходимостью ввода в базовые точки, образованные мерами рамы, мер, расположенных в третьем ортогональном (тангенциальном) направлении. Так, иэ фиг, 1 и 2 видно, что при повороте стола на 215 проо тив часовой стрелки меры, расположенные в тангенциальном направлении на кронштейне, придут в те же базовые точки, что и меры 3-го и 4-го рядов рамы. На базовые точки 3-го ряда попадут середины трех мер, расположенных с правой стороны кронштейна, а на базовые точки 4-го ряда попадут середины двух мер, расположенных ,с...
Датчик частоты вращения вала турбобура
Номер патента: 1222826
Опубликовано: 07.04.1986
МПК: E21B 45/00, G01D 5/20
Метки: вала, вращения, датчик, турбобура, частоты
...3 подключена к источнику питания через сопротивление 18 и к конденсатору 12, .которые расположены в контейнере 2, через нижнйй гер.метичный ввод 19. Через верхний герметичный ввод 20 усилитель 16 мощности, расположенный с электронной 26 2аппаратурой в контейнере 2, соединен с кабельной линией 17 связи.Измерительный преобразователь, состоящий из изолирующего стакана 10, внутри которого установлена. скоба 3, а внутри последней в пол стержень 4 с электродом 5, соединенный с валом 7 турбобура, образуют систему двух электродов, один из которых подвижный, вращается совместно с валом 7 турбобура, а другой, неподвижный, закреплен на корпусе и подключен через сопротивление 19 к источнику питания электронной аппаратуры, установленной в...
Способ центрирования лимбов
Номер патента: 1223040
Опубликовано: 07.04.1986
Авторы: Егоров, Латыев, Митрофанов
МПК: G01D 18/00
Метки: лимбов, центрирования
...плюсовым и соответственно минусовой с минусовым.Выход суммирующего устройства подключен на вход регистрирующего устройства 6, Для корректировки положения лимба служит механизм 7 смещения,состоящий из гайки и винта, конецкоторого упирается в торец лимба,При вращении лимба 3 считывающиесистемы 1 и 2 вырабатывают сигналыодинаковой квазисинусоидальной формы. В устройстве 4 происходит изменение формы электрического сигналаот системы 1 на прямоугольную, например, для этой цели используютсяточки перехода кваэисинусоиды черезноль. Сформированные таким образомимпульсы совместно с сигналом отсистемы 2 поступают в суммирующееустройство 5, Результирующий сигналпоступает на регистрирующее устройство, например осциллограф, где наблюдается диаграмма,...
Отсчетное устройство с цифровой индикацией
Номер патента: 1224584
Опубликовано: 15.04.1986
Авторы: Казаков, Ковалев, Раева, Сенкевич
МПК: G01D 13/04
Метки: индикацией, отсчетное, цифровой
...то счетчик определяетномер риски-электрода, совпавшей споследним электродом нониусной шкалы, Для распознавания каждая из ри-15 сок-электродов нониусной шкалыучаствует в измерении, блоком управления 1 выдается команда коммутатору 3 на отключение последней рискиэлектрода от источника напряжения.20 Если на выходе измерителя емкости 5сохраняется сигнал, отличный от нуля, то в сумматор 8 заносится содержимое счетчика 4 числа измерений (и)без изменения. В случае, если этот 25 сигнал становится равным нулю, то всумматор 8 заносится содержимое счетчика 4 за вычетом длины нониуснойшкалы (п.-2) .Далее осуществляется переход котсчету по нониусной шкале 11. Блоком управления 1 подается напряжение через коммутатор 2 на риски-электроды основной...
Устройство для управления курсом судна
Номер патента: 1227546
Опубликовано: 30.04.1986
Авторы: Кузнецов, Мордовченко, Острецов, Панякин
МПК: B63H 25/04, G01D 1/02
...изобретения - повьппение экономичности управления. 5На фиг.1 приведена блок-схема. устройства, на фиг. 2 - блок-схема блока моделирования динамики движения судна; на фиг.З - принципиальная схема блока анализа динамики 10 движения судна.Устройство (фиг.1) содержит блсгк определения рассогласования по курсу, состоящий из задатчика 1 курса, датчика 2 курса и элемента 3 сравнения, датчик 4 угла перекладки руля и блок 5 определения производной курсаК выходам последних подключен блок 6 моделирования движения судна, первый и второй выходы которого под ключены к входам сумматора 7 и первому и второму входам блока 8-анализа динамики движения судна, третий вход которого соединен с третьим выходом блока 6. Четвертый выход блока 6 и выход сумматора...
Устройство для регистрации информации
Номер патента: 1229578
Опубликовано: 07.05.1986
Авторы: Евдокимов, Коцовский, Орепер, Тафель
МПК: G01D 9/00
Метки: информации, регистрации
..."4". Программа переходов пера с одного уровня на другой содержится в ПЗУ знакогенератора 2 в виде массива последовательно расположенных 35 трехразрядных слов. Для записи символа по внешней шине 8 (фиг. 3) н устройство 1 управления поступает код символа. Устройстно управления вырабатывает адрес начала массива из 35 трехразрядных слов, соответствующих выбранному символу. Кроме того, устройство 1 управления подает тактовую частоту на счетчики, имеющиеся в составе знакогенератора 2, которые последовательно увеличивают начальный адрес, Дойдя до 35-го такта счетчикиПредлагаемое устройство по сравнению с известными повьппает качестно записи символов на перьевом регистраторе с термочувствительной диаграммной лентой и позволяет осуществить...
Измерительный прибор со световым указателем
Номер патента: 1229579
Опубликовано: 07.05.1986
МПК: G01D 13/20, G01D 5/28
Метки: измерительный, прибор, световым, указателем
...за пределами шкалы. Этопроисходит вследствие того, что нашкале прибора, как следует иэ фиг. 4,проецируются световые указатели только тех излучателей, которые попадаютв сектор, ограниченный. углом ЫПри повороте измерительного механизмаграницы этого сектора будут такжеперемещаться и в зону действиясектора будут попадать те или иныеизлучатели, световые указатели которых будут проецироваться на шкалу.Если обозначить через 9 верхнююграницу сектора, отсчитываемую отположения первого излучателя, то координаты границ сектора в угловыхединицах при любом положении измерительного механизма майно записать как 70 ЬЦ=с+ л, где ср= (2/ц )(и),Так как излучатели расставлены дискретно на расстоянии друг от друга, то разделив левую и правую части...
Бесконтактный концевой выключатель
Номер патента: 1229845
Опубликовано: 07.05.1986
Авторы: Андреев, Криворучко
МПК: G01D 5/20, H01H 36/00
Метки: бесконтактный, выключатель, концевой
...ул ваКорректор ЕПодписное Редактор В. Иванова Заказ 2231/53 шко ета СССРрытийна 6 д. 4/5Проектная 4 1130илиал Изобретение относится к электротехнике и может быть использовано в системах управления технологическими процессами,Целью изобретения является повышение помехоустойчивости и надежности устройства,На фиг.1 - 3 изображен бесконтактный концевой выключатель, три проекции. Бесконтактный концевой выключатель, основанный на срыве генерации, содержит 10 корпус 1 с герметизированной полостью 2, заполненной диэлектрической жидкостью 3, например глицерином, металлический шарик 4, расположенный в герметизированной полости 2 и имеющий возможность свободного перемещения в ней под действием силы 15 тяжести, и чувствительный элемент...
Струйная пишущая головка
Номер патента: 1231410
Опубликовано: 15.05.1986
Авторы: Леонидов, Рыбалко, Чернышев
МПК: G01D 5/42
Метки: головка, пишущая, струйная
...8 и 9 и дросселя 12 выбираются в пределах от единиц до нескольких десятков микрон.Конструктивно капилляры 8,9 и дроссель 12 могут быть выполнены с одинаковым диаметром.,Для исключения засасывания воздуха в инжектирующую камеру а через запитывающий капилляр 8 в процессе работы длина его должна быть не менее, чем в 1,5-2 раза больше длины капилляра 9 и дросселя 12 при условии одинаковой смачиваемости их внутренних поверхностей,Струйная пишущая головка работает следующим образом.Перед началом работы инжектирующая камера а заполняется красящей жидкостью,В исходном состоянии красящая жидкость не вытекает из питающего сосуда 11, так как она удерживается силами поверхностного натяжения вэтих капиллярах в дросселе 12,При подаче электрического...

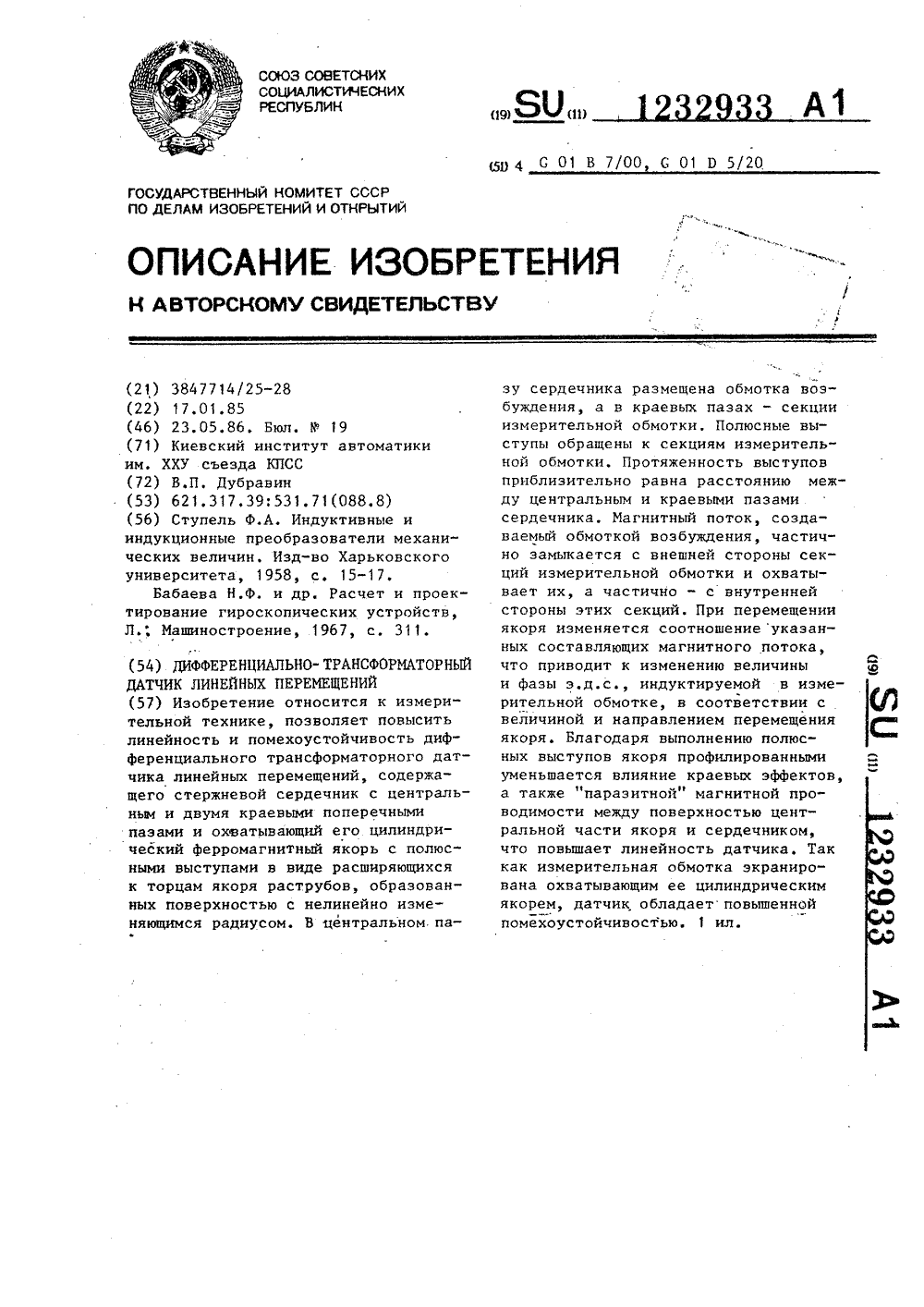

Дифференциально-трансформаторный датчик линейных перемещений
Номер патента: 1232933
Опубликовано: 23.05.1986
Автор: Дубравин
Метки: датчик, дифференциально-трансформаторный, линейных, перемещений
...последовательно-встречно. Соосно сердечнику 1 установлен с возможностью осевого перемещения цилиндрический охватывающий сердечник 1 якорь 6. На внутренних стенках якоря 6 выполнены полюсные выступы 7, обращенные к секциям 5 измерительной обмотки 30 и выполненные в виде расширяющихся к торцам якоря 6 раструбов. Протяженность полюсных выступов 7 приблизительно равна или меньше расстояния между центральными и краевыми пазами, а радиус 1 их поверхности изменяется по длине выступов по следующему закону: Вследствие влияния краевых эффектов и паразитной магнитной провоцимости воздушного зазора между 40поверхностью сердечника 1 и поверхностью якоря 6 в его центральной части, .лежащей между выступами 7,плотность распределения магнитных силовых...
Цифровое регистрирующее устройство
Номер патента: 1232946
Опубликовано: 23.05.1986
МПК: G01D 1/08, G01G 23/37
Метки: регистрирующее, цифровое
...коромысла ЗО весов, и не имеет постоянной составляющей в пределах одного периода колебаний коромысла весов, т.е.(д период собственных колебаний коромысла весовФункция Й(1) искажает гармоническую форму колебаний и вносит дополнительную погрешность при определении положения равновесия коромыславесов по его экстремальным отклонениям.45 Интегрируя выражение (1) в пределах от= 0 до 1; = Т и поделив его на Т с учетом равенства (2), получимТ т1) АМ-хДдХ-+ - / е" з 1 псдг.Д . (3) Т 1тПри малых значениях коэффициента затухания равенство (3) можно представить в виде 5- х(С 1= Х+ Е,1о(4) Алгоритм обработки измерительной информации с помощью вычислителя 12 состоит в следующем. Закон колебаний коромысла применен в виде функции 5Мх(е)=Х +АЯ...
Пишущий прибор автоматической чертежной машины
Номер патента: 1234229
Опубликовано: 30.05.1986
Авторы: Демочкин, Ефремов, Черников
МПК: B43K 8/00, G01D 15/16
Метки: автоматической, пишущий, прибор, чертежной
...в центральном канале трубчатого наконечника 4 и имеющего расположенную в пишущей трубке скрепленную З 0 . с ним очищающую иглу 10, электромагнитного устройства, имеющего обмотку возбуждения, выполненную в виде катушки 11 индуктивности, и держателя 12 для присоединения к механизму перемещения. При этом, катушка 11индуктивности имеет цилиндрический корпус 13 и соединена с трубчатым наконечником. 4 посредством реброобразных выступов 7 так, что она расположена концентрично грузику 9 и имеет возможность электромагнитного взаимодействия с ним, Цилиндрический корпус 13 выполнен из магнитомягкого материала и имеет соединительные клем мы 14 катушки 11 индуктивности, рас 29 3положенные в боковом сквозном отверстии держателя 12.Работа...
Устройство для передачи информации о состоянии двухпозиционных объектов
Номер патента: 1234724
Опубликовано: 30.05.1986
Авторы: Аксаментов, Гавзов, Дрейман
МПК: B61L 27/04, G01D 5/12
Метки: двухпозиционных, информации, объектов, передачи, состоянии
...7, соответствующий аналоговый запоминающий блок 10, компаратор 11, соответствующий блок 12 совпадения к триггерам 4. Определение новой информации в шифраторах 1 нроизводится циклически, с. временем,определения новой информации в одном блоке источников информации Т равном времени следования импульсов генератора 14,При вступлении распрелителя 13 в первую позицию на выходе блока 9 Формируется импульс, равный по длительности 1/2 Т который поступает на второй вход шифратора 1, и далее через соответствующие замкнутые тыловые контакты контрольных. редев на вторые входы цифроаналогового преобразователя 7. С выхода цифроаналогового преобразователя 7 аналоговый сигнал, соответствующий кодовой комбинации блока источников инФормации.,...
Датчик угловых перемещений
Номер патента: 1234725
Опубликовано: 30.05.1986
Авторы: Блинов, Корнеев, Татаркин, Шахтарина
МПК: G01D 5/20
Метки: датчик, перемещений, угловых
...нарастание выходного сигнала. Выходное напряжение катушек 8 н 9 обмотки определяется в соответствии с выра-жением11где У - напряжение питания;Ю и У, - числа витков обмотоквыходной и возбуждения соответственно;С и О " магнитные проводимости,определяемые выражениемС, О(г)О,+С,а"- Я" (и где С, - магнитная проводимость через.средний стержень;О, иС, - магнитные проводимости через крайние стержни.При этомО = р, Х+6 С,(х); (4)где р, - магнитная проницаемость воздуха;а - ширина крайнего стержня;1 - размеры Ш-образного магнитопровода в поперечном направлении;х - смещение ротора от нейтрального положения;Ь - величина воздушного зазора.Линейность выходной характеристики определяется степенью линейности1234 где Р - магнитный поток;Ы - угол...
Регистрирующее устройство
Номер патента: 1236315
Опубликовано: 07.06.1986
Автор: Плесков
МПК: G01D 15/06
Метки: регистрирующее
...на горизоительно закрепленных осях 25 с возможностьюповорота вокруг них. Для улучшенияи повьшения надежности токоподводак движущейся поверхности металлизированного носителя 3 от общего провода с лепестками 21 противоэлектродможет быть выполнен, например, изнержавеющей стали марки 12 Х 18 Н 9 Т.Скосы 10 на планках 9 необходимы дляобеспечения плотного прижима носителя к кромке 17 платы 1 при изменении величины прогиба 18 носителя.Планки 9 закреплены с возможностьювертикального перемещения в пазах 13 и поворота вокруг горизонтальнойоси 15 для подбора в процессе настройки устройства оптимальных значений прогиба 18 носителя и угла нак 25лона платы 1 рекордера по отношениюк носителю, при которых обеспечивается наилучшее качество...
Устройство для измерения нескольких физических величин одним чувствительным элементом
Номер патента: 1237911
Опубликовано: 15.06.1986
Автор: Алейников
МПК: G01D 21/00
Метки: величин, нескольких, одним, физических, чувствительным, элементом
...=У, -У,1237911 параметров. 10Блок 4 управления в первом такте работы устанавливает в исходное состояние блок 2 исключения воздействия, блок 5 памяти и вычислительный блок 6. Затем он осуществляет после довательную изоляцию чувствительного элемента 1 от одного из воздействующих параметров в соответствии с системой уравнений (1).Измерительный блок 3 преобразует 20 выходную величину чувствительного элемента 1 в величину, удобную для дальнейшего преобразования, например в цифровой код. Блок 3 в зависимости от выходной величины конкретного 25 чувствительного элемента 1, по которой судят об измеряемых параметрах (ток, напряжение, магнитный поток, проводимость и т.д.), может быть выполнен в виде аналого-цифрового сле- ЗО дящего...
Бумагоопорный механизм для печатающего устройства
Номер патента: 1238121
Опубликовано: 15.06.1986
Авторы: Агальцов, Заречнев, Калинкин, Унжаков
МПК: B41J 25/32, G01D 15/08, G06K 15/10 ...
Метки: бумагоопорный, механизм, печатающего, устройства
...6, шестерню 7, промежуточный валик 8, цилиндрические ролики 9, 15закрепленные в сепараторах 10, носитель 11, корпус 12, опорные узлы 13 и 14.1Устройство работает следующим образом.Привод (не показан) вращает катод-вал 1 через шестерню 7, промежуточный валик 8, шестерню 6, бумагоопорный валик 3 со скоростью, равнойлинейной скорости перемещения носителя 11, Под действием сил натяженияносителя 11 бумагоопорный валик 3прижимается к цилиндрическим роли кам 9, которые вращаются в сепараторах 1 О. При подаче на пишущий элемент 2 электрического импульса краска переносится с катод-вала 1 наноситель 11 и осуществляется печать14 13 121 2точки. Натяжные узлы 4 с гайкой 5 служат для предварительного натяжения бумагоопорного валика...
Способ контроля точности базирования электропроводных деталей в виде тел вращения
Номер патента: 1239519
Опубликовано: 23.06.1986
Авторы: Высоцкий, Кайнер, Стражник
МПК: G01D 11/02
Метки: базирования, виде, вращения, тел, точности, электропроводных
...в пределах одного оборота,Формула и зо брет ения Составитель В.НиколаевРедактор Н.Тупица Техред О,Гортвай Корректор А.Обручар Заказ 3384/39 Тираж 705 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений .и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г,Ужгород, ул.Проектная, 4 Изобретение относится к измерительной технике, предназначено для контроля точности базирования деталей в виде тел вращения и может быть использовано при измерении линейныхразмеров деталей.Цель изобретения - повышение точности контроля. Способ осуществляют следующим образом.Устанавливают измеряемую деталь на базовую поверхность. Между деталью и базовой поверхностью включают измеритель электрического...
Способ визуальной аналоговой регистрации нескольких электрических сигналов
Номер патента: 1241067
Опубликовано: 30.06.1986
Автор: Цыбко
МПК: G01D 9/32
Метки: аналоговой, визуальной, нескольких, регистрации, сигналов, электрических
...чение сигнала превышает определенный с неизменной яркостью - длительности заранее заданный пороговый уровень, импульса, которая зависит от кван- увеличивающийся в соответствии с по- тованного значения сигнала, а градарядковым номером усилителя Выходные ция яркости полоски - амплитуде сумсигналы присутствуют только на выхо марного импульса. Поскольку суммардах тех усилителей 2;-2, для кото- ный импульс в общем случае является рых квантованное значенйе входного ступенчатым, то соответствующая по- сигнала превышает пороговый уровень. .лоска в общем случае состоит из двух Поскольку усилители 2- 2 имеют частей: большей и меньшей яркости. уменьшающиеся коэффициенты усиления, 15 Соотношение длин частей зависит от то лишь .выходной сигнал...
Пневматический индикатор
Номер патента: 1244491
Опубликовано: 15.07.1986
Автор: Волков
МПК: G01D 5/42
Метки: индикатор, пневматический
...д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к средствам пневмоавтоматики, а именно к индикаторным устройствам дискретного действия.Цель изобретения - расширение области применения путем обеспечения жидЦель изобретения - расширение области применения путем обеспечения возможности работы со струйными элементами и повышение быстродействия индикатора.На чертеже приведена схема индикатора.Пневматический индикатор содержит корпус 1 с прозрачным окном 2, в рабочей полости 3 которого размещен с зазором поршень 4. В торцах рабочей полости 3 выполнены отверстия, первое 5 из которых соединено с входным каналом 6, а другое 7 - с дополнительной полостью 8. Дополнительная полость 8 сообщена через дроссель 9 с...
Устройство для записи информации на электрохимической бумаге
Номер патента: 1247653
Опубликовано: 30.07.1986
МПК: G01D 3/10
Метки: бумаге, записи, информации, электрохимической
...бумаги без коробления и копирэффектаблагодаря регулированию напряжения,подаваемого на нагревательный элемент в зависимости от скорости про 35 тяжки ЭХБ .Формула изобретения ираж 705 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4 Изобретение относится к записиинформации на электрохимическую бумагу (ЭХБ) и может быть использовано в регистрирующих устройствах срулонным носителем, например, пригеофизических исследованиях скважиндля построения каротажных диаграмм.Цель изобретения - повышение качества записи изображения в широкомдиапазоне скоростей протяжки электрохимической бумаги.На чертеже приведена функциональная схема устройства записи информации на электрохимической бумаге, по 1 ясняющая сущность...
Мультиплицированная система с аналоговым отображением измеряемых величин
Номер патента: 1247654
Опубликовано: 30.07.1986
Авторы: Болилый, Казачинский, Карпов
МПК: G01D 7/10
Метки: аналоговым, величин, измеряемых, мультиплицированная, отображением
...1. Это приведет к расширениювременных интервалов на их выходахна фиксированную величину, что, всвою очередь, приведет к увеличениюкоэффициента кратности относительнопериодов импульсов на выходах преобразователей 2. После допускового преобразования интервалов на триггерах1 О 3 может быть осуществлена обратнаяпроцедура, либо вычитанием из допусковых интервалов фиксированных временньц отрезков, либо смещением изображения на электронно-лучевой труб 15 ке путем подачи общего напряжениясмещения на отклоняющую систему электронно-лучевой трубки.1В качестве примера рассмотримпрактический случай допускового контроля напряжения, минимальное значение которого равно 1 В, а зона допуска от 0,85 до 1:15. Ширина эоны допуска. в этом случае равна 0,3 В....
Двухкоординатное регистрирующее устройство
Номер патента: 1247655
Опубликовано: 30.07.1986
Автор: Мамырин
МПК: G01D 1/10, G01D 3/10, G01D 9/00 ...
Метки: двухкоординатное, регистрирующее
...предприятие, г. ужгород, ул. Проектная,4 1Изобретение относится к приборо строению и может быть использовано для записи результатов измерений двух величин, преимущественно для записи их раэностных значений,Целью изобретения является расширение функциональных возможностей и сокращение времени обработки результатов записЪ..На чертеже, дана.,прощенная кинематическая схема предлагаемого устройства.Двухкоординатное регистрирующее устройство содержит неподвижный планшет 1 с направляющими 2, на которых установлен подвижный вдоль оси У планшет 3, с которым жестко связана штанга 4, расположенная параллельно оси Х, На штанге 4 установлен ползун 5, жестко соединенный со штангой 6, расположенной перпендикулярно штанге...
