Номер патента: 1492218

Опубликовано: 07.07.1989

Автор: Попов

МПК: G01D 1/14

Метки: анализатор, вероятностей, импульсных, многоканальный, процессов, распределения, случайных, характеристик

...следует использовать выход первого триггера микросхемы старшего десятичного разряда (для упрощения схемы в старшем десятичном разряде счетчиков достаточно использовать один счетный триггер), Таким образом, когда число импульсов, провшедших через счетчик, достигнет 10 где ш -число десятичных счетчиков, на его управляющем выходе появится единичный сигнал, который закроет коммутатор 1 и в автоматическом режиме записи показаний запустит мультивибратор схемы запуска, Пока не закончится запись показаний, коммутатор будет оставаться закрытым, измеряемые импульсы на его выход не пройдут и показания всех счетчиков будут оставаться неизменныьы.По окончании записи показаний ипоявлении на установочных входах счетчиков импульса сброса они...

Номер патента: 1493870

Опубликовано: 15.07.1989

Авторы: Варава, Голышев, Левит, Петренас, Подшивалов

МПК: G01D 9/04

Метки: гасителей, колебаний, состояния, технического

...диаграмж гасителя колебаний, после установки последнегона стенде, включается электродвигатель 23, посредством которого коромысловому рычагу 2 сообщается коле-, 55бательное движение относительно шарнирной опоры 3. Далее колебательноедвижение передается на втулку 5 гасителя через упругий элемент 1 и кулачковый зажим 4. В результате воздействия втулка 5 гасителя перемещается относительно клиньев 17 гасителя. Развиваемые гасителем силысопротивления будут деформироватьупругий элемент 1. Деформация упругого элементаотносительно установленного параллельно с ним жесткого кронштейна 10 будет пропорциональна сопротивлению, развиваемому гасителем колебаний и будет отражатьсяпишущим устройством 11 на планшете 7в вертикальной плоскости. При...

Номер патента: 1495643

Опубликовано: 23.07.1989

Авторы: Беседин, Шаранов

МПК: G01D 3/02

Метки: блок, измерительный, прибора, регистрирующего

...с интегратора 8. На выходе аналогового перемножителя 11 под действием линейно нарастающих напряжений разной полярности, поступающих на его входы с выхода интег 25 30 35 40 45 50 55 4ратора 8 и прецизионного выпрямителя 10, формируется отрицательное напряжение, нарастающее по параболе. Нарастание продолжается до тех пор, пока напряжение с аналогового перемножителя 11 вместе с напряжением с интегратора 9 не скомпенсирует входное напряжение на входе суммирующего компаратора 7. Когда напряжение на входе суммирующего компаратора 7 переходит на малую величину в минус, суммирующий компаратор 7 переключается в плюс. При этом интегратор 8 начинает линейно разряжаться. На выходе прецизионного выпрямителя 1 О напряжение также линейно...

Номер патента: 1499126

Опубликовано: 07.08.1989

Авторы: Губин, Комаров, Проценко, Торопов

МПК: G01D 5/12

Метки: бесконтактного, вращающихся, выходных, датчиков, машин, резистивных, сигналов, съема

...потоков от роторных обмоТок 4При воздействии контролируемогопараметра на тензорезистор 2, последний изменяет свое активное сопротивление, в результате чего происходитмодуляция вершины импульсов токапрямоугольной формы. Информативнаясоставпяющая тока замыкается в основном (при соответствующем выбореиндуктивности и диаметра провода роторной обмотки 5) по контуру, включающему последовательное соединениетензорезистора 2 и роторных обмоток 4 и 5. 1 ри указанной разметкеэтих обмоток они оказываются включенными последовательно и согласнодля информативной составляющей тока.В силу этого поток в магнитопроводепередающего токосъемника 3 отличенот нуля, и на статорной обмотке 6индуцируется напряжение, пропорциональное информативной...

Номер патента: 1499127

Опубликовано: 07.08.1989

Автор: Клюев

МПК: G01D 5/26

Метки: бесконтактной, вращающихся, измерительных, машин, передачи, сигналов

...4 выведены ндклеммную колодку 9,СКД 5 содержит световоды 13, входные торцы которых образуют цилиндрическуо поверхность, а выходные концы 40объединены в пучок, расположенныйвдоль Оси СКЛ 5, основание 14 сцентрдльным Отверстием и крьпику 15,имеощие технологические отверстия 1 Ь,снетоноды3 рдзмещень между Основа 45вием 17( и крьпикой 15, а пучок выходных коион световодон 13 - в центральном отверстии основания 14,Устройство работает следующим Образом.Измеритс)ьные системы от датчиков 10 через усилители 11 поступают нд свс тодиоды 3, где преобразуются в световизлучение, которое нд фотоприемкике ( вновь преобразуется в зл Р кт 11 Г кнй си 1 д кот ари вы но дится 11 1:1("мную колодку 9. Тдким Обрдяо 1, вОддря ВНЕдЕНИЮ СК)1 ) 1 ри...

Номер патента: 1499207

Опубликовано: 07.08.1989

Авторы: Заславский, Кадзявичюс, Французович

МПК: G01D 9/40, G01N 27/84

Метки: регистрирующее

...преобразователя углового положения, и формирователь масштабной отметки, выход которого подключен к блоку записи, и последовательно соединенные пороговый элемент и согласующий усилитель, выход которого подключен к электродвигателю лентопротяжного механизма, о т л и ч а ю щ е е с я тем что, с целью новьппения достоверности контроля, оно снабжено последовательно,соединенными преобразователем частота - напряжение и сумматором, включенными между выходом детектора оги" бающей электромагнитного поля и вхо 3149920 7Изобретение относится к неразрушающему контролю материалов и изделий и может быть использовано для .проверки качества протяженных изделий,Целью изобретения является повьппение достоверности контроля за счетрегулирования...

Номер патента: 1500827

Опубликовано: 15.08.1989

Авторы: Дворецкий, Ломаченко, Плешков

МПК: G01D 7/00

Метки: автоматической, калибровкой, регистрации

...14 код соединен с входами компаратора 7 кодов и мультиплексора 8,Устройство работает следующим образом. В режиме "Калибровка" на вход усилителя 2 через входной коммутатор 1 подключается выход ЦА 11 5 и калибровочное напряжение подается на вход усилителя 2 и далее на АЦП 3. В реальных системах на калибровочныйсигнал накладывается шум (см. фиг.2 а).Однократное измерение калибровочногонапряжения, например, в точке Симеет большую погрешность из-за шума.Устранить этот недостаток можно примногократном измерении калибровочногосигнала с последующим усреднением ре зультата измерений. 11 ри этом по теории цифровой фильтрации мощность шума уменьшается по отношению к мощности полезного сигнала в Й раз, где М -число измерений.В предлагаемом...

Номер патента: 1500828

Опубликовано: 15.08.1989

Авторы: Гомберг, Король, Стахур

МПК: G01D 9/00

Метки: прибор, регистрирующий

...шестерней на ведущем валу 20, атакже съемную унифицированную часть,включающую ось 22, закрепленный на50ней фланец 23, подвижную цапфу 24 ипружину 25. Подающая катушка 9 также содержит фланец 26 подвижно закрепляют в кор 55 пусе 1, и съемную унифицированную часть, аналогичную катушке 4.Устройство работает следующим образом,Ведущий вал 20 одновременно тянет носитель 15 записи и посредством одноступенчатой зубчатой передачи вращает приемную катушку 4 носителя 5 пигмента, Катушка 4 закреплена накронштейне 3, доступ к ней для заправки обеспечивается при предвари"тельно открытой крьппке 10 и поднятомкронштейне 3, При заправке в прибор вставляется только съемная унифицированная часть катушки 4. Аналогично такая же часть катушки 9...

Номер патента: 1500829

Опубликовано: 15.08.1989

Авторы: Пивоваров, Пономаренко, Радченко

МПК: G01D 11/24

Метки: корпус, приборный

...образованной двумя параллельными выступами7. Выступы увеличивают прочность рамки, образуют посадочное место дляпрокладки 6 и образуют совместно спрофилем поверхности двери лабиринтуплотнения двери, Укаэанный лабиринтпродолжается П-образным профилемпрокладки б, что совместно с уплотнительными свойствами эластичнойпрокладки 6 повышает надежность уплотнения двери, На опорном выступе8 рамки посредством винтов закрепле 5 15008ны пластины 9 с отверстиями О дляустановки устройств крепления, которые совместно с наружным усиленнымребрами жесткости заплечиком 11рамки обеспечивают крепление корпусак щиту.Опорный выступ 8 усилен ребрамижесткости 12, воспринимающими приустановке корпуса в вырезе щита наг Орузку от веса корпуса и смонтированного в нем...

Номер патента: 1500830

Опубликовано: 15.08.1989

Авторы: Полищук, Шарова

МПК: G01D 15/08

Метки: регистрирующее

...выходной дешифратор, формирователь 9 и пишущий электрод 10 на бумаге 11 регистрируется точка, соответствующая значению входной информации. В момент поступления импульса метки синхроимпульс отсутствует, элемент И 15 разрешен и импульсметки поступает на входы вторых ступеней дешифраторон 4, 7 младших и старших раэрядон. Сигналы появляются одновременно на всех выходах дешифратора 7 и на четных выходах дешифратора 4, и выходной дешифратор 8 формирует импульсы на всех четных выходах, На бумаге 11 появляется вертикальная линия. Через элемент НЕ 18 импульс метки времени во время регистрации метки запрещает работу первой части 2.1 первой ступени,дешифратора во избежание появления на бумаге лишних точек,При совпадении метки времени с...

Номер патента: 1502962

Опубликовано: 23.08.1989

Автор: Руль

МПК: G01D 13/14

Метки: круговой, механических, приборов, проверки, стрелочных, шкалой

...точностиожидаемым, вырабатывается командаблоком 1 обработки информации и управления на переключение эадатчика3 образцовых сигналов на следующийобразцовый сигнал, соответствующийследующему значению поверяемого приФбора 4, и цикл работы устройстваповторяется (фиг. 5 и 6).Если действительное показаниене соответствует с определеннойстепенью точности ожидаемому, блок1 обработки информации и управлениявырабатывает команду остановки процесса измерения. Данный поверяемыйприбор 4 признается бракованным, ипроцесс поверки прекращается,Считывающая головка 5 работаетследующим образом (фиг. 2), Поверяемый прибор 4 устанавливается в узелцентрирования считывающей головки 5(узел центрирования на фиг. 2 не показан). В основу принципа...

Номер патента: 1508097

Опубликовано: 15.09.1989

Автор: Горбунов

МПК: G01D 7/12

Метки: суточного, хода, часов

...7 опорной частотыпроисходит в момент, когда в блоке 4определения погрешности остается коднулевой погрешности, Напряжение "1",с первого выхода блока 4 определенияпогрешности поступает на четвертыйвход коммутатора 5 (кривая 25. сЗТ),. это вызывает переключениеКБ-триггера 11, так как в этот моментвремени на выходе элемента НЕ 14 присутствует напряжение "1".Напряжение "0" с прямого выходаЙБ-триггера 11 поступает через третийвыход коммутатора 5 на второй входпреобразователя 8 (кривая 27, С = ЗТ) 25Код + нулевой погрешности с второговыхода блока 4 определения погрешности поступает на первый вход преобразователя 8 двоично-десятичного кодав десятичный, а с четвертого выходакоммутатора 5 (выход линии 16 задержки) напряжение "1" поступает на...

Номер патента: 1509594

Опубликовано: 23.09.1989

Авторы: Авдеев, Зельцер, Митин, Столяр

МПК: G01D 3/024

Метки: значений, контролируемых, параметров, регистрации

...ключей 20 и 21 при одновременном срабаты" ванин схем совпадений на выходе многомерных Фильтров 3 и 4.Второй ключ 20 запускает первый коммутатор 5; блок 16 программного управления запускает привод 11 (х)и через первый ключ 9 подключает квходу привода 10 (У) выход интегратора 8, отключая при этом от привода10 выход первого источника 15 постоянного сигнала.При работе первого коммутатора5 сглаженные сигналы Е и Е сИ 12выходов первого и пятого фильтров 27 и46 низкой частоты первого многомерного фильтра 3 и сигнал Ео с выходапервого источника 15 постоянногосигнала поступают через первый коммутатор 5 попарно на алгебраическийсумматор 7, где последовательно,по мере поступления сигналов из комму"татора 5, вычисляются разностигь рЕо Еп ю ДЕ Ен...

Номер патента: 1509595

Опубликовано: 23.09.1989

Авторы: Владимиров, Гуляев, Еремин, Забродин, Каблов, Кочергин, Попов

МПК: G01D 9/02

Метки: регистрирующее

...определяющий начало отсчета регистрируемого параметра, При этом осуществляется начальная установка отсчетного триггера 8 и запуск триггера 15 коммути 5 рующего канала блока 17 буферной памяти.Отсчетный триггер 8 переводится во второе состояние информационным импульсом, поступающим с входа 9. Перепад напряжения с выхода триггера 8 поступает на формирователь 6 поддиапазона и на его выходе формируется импульс, временное положение которого 15 относительно импульса на выходе формирователя 5 импульса запуска определяет номер поддиапазона, в котором находится информационный импульс. Нулевой импульс с выхода формирова теля 5, импульс признака поцдиапазона с выхода формирователя 6 и информационный импульс с входа 9 суммируются логическим...

Номер патента: 1515051

Опубликовано: 15.10.1989

Авторы: Мартиросян, Метаплишвили, Наркевич, Сихарулидзе, Чапидзе

МПК: G01D 9/00

Метки: измерительных, круговой, поверки, приборов, стрелочных, шкалой

...считывающей головки 4,Перед началом поверки устройство работает в режиме определения поправок на эксцентриситет. Для этого по команде с устройства 6 управления в обмотку соленоида 32 (фиг.4) подается ток, в результате чего соленоид втягивает сердечник 33, устанавливая рамку 31 в положение 1 и обеспечивая тем самым попадание на фотоприемник 27 (фиг.З) световых потоков от иэображений отметок шкалы поверяемого прибора 2, даваемых объективом 13 в плоскости диафрагмы 21 и собираемых оптической системой 23.Приводной механизм 28 начинает вращать барабан 11, а диафрагма 21 последовательно пересекать изображения штрихов шкалы поверяемого прибора 2, При этом в цепи фотоприемника 27 возникают фотоэлектрические имгульсы (Фиг.5 а). Приборы с...

Номер патента: 1515052

Опубликовано: 15.10.1989

Авторы: Ивницкий, Онашко

МПК: G01D 15/08, G01D 9/00

Метки: аппарат, записи, информации, кассетный

...в один ряд уложены провода30 (по количеству пишущих электродов5), подпаянные к пишущим электродам5 и защемленные в прямоугольном пазу 29 цилиндрическим штифтом 31.Провода 30 образуют свободно висящуюплоскую полувитковую или витковуюпетлю 32 с плоскостью кривизны,параллельной оси 24 поворотногокронштейна 23. Вторым концом плоскаяпетля 32 прикреплена к верхней частибоковой стенки 11 аппарата н сформирована затем в круглый жгут, идущий на разъем (не показан).Свободно висящая плоская петля32 сформирована из проводников разнойдлины так, что нижний проводник наиболее длинный, а верхний самый короткий, что обеспечивает минимальнуюжесткость.Такое выполнение плоской петлипозволяет получить высокую эластичность петли жгута при...

Номер патента: 1515053

Опубликовано: 15.10.1989

Автор: Каринский

МПК: G01D 11/30

Метки: магнитная, опора, прибора

...и водило 7 служат для переключения магнитного блока 4 поворотои его вокруг общей вертикальной оси а. При этом эксцентрично расположенное относительно рукоятки 6 водило 7 входит в паэ б подвижного блока 4. Магниты 8 и Ч-образные адаптерные пластины 9 расположены радиально, так же располоВжены и магнитопровсдные пластины 1 О в крьппке корпуса 2, через которые магнитный поток замыкается на основание в, к которому прикреплена магнитная опора прибора.Магнитная опора прибора работает следующим образом. 40Поворотом рукоятки 6 устанавливают подвижный магнитный блок 4 так, чтобы одноименные полюса магнитов 8 в блоках 3 н 4 совпадали. При этом магнитные потоки блоков Э и 4 суммируются. 4Замыкание магнитных потоков наоснование в происходит через...

Номер патента: 1516789

Опубликовано: 23.10.1989

Авторы: Бакурский, Рузляев

МПК: G01D 5/12

Метки: автономный, объекта, положения, сигнализатор

...выходе, который через резистор 6открывает транзистор 5 электронного 3 15 подключенный к 0-входу Р-триггера 2516789 51 О 15 20 25 30 35 40 45 50 55 ключа, По цепи аккумулятор 1 электрической энергии, ограничительный резистор 3, накопительный дроссель 4 и открытый переход коллектор - эмиттер транзистора 5 начинает протекать электрический ток возрастающий по экспоненциальному закону с постоян 1.ной времени с = --- , Е - соОГРОГРпротивление ограничительного резистора. В это же время с делителя частоты импульсы со скважностью 2 поступают на вход усилителя 24, После усиления эти импульсы через трансформатор 12 устройства 11 коммутации поступают в противофазе на базы коммутирующих транзисторов 13 и 14, через которые в соответствии с...

Номер патента: 1520340

Опубликовано: 07.11.1989

Авторы: Кузнецов, Четверикова, Шахнович

МПК: G01D 9/10

Метки: информации, многоканальный, носителе, регистрации, самописец, электрочувствительном

...33, установленными на осях 34 прижимноговалика 8, Кулачки 33 могут быть ус 35тановлены также на качающихся опорах, в которых размещены оси 34.Последние выполнены разрезными ввиде полуосей 35 и 36, соединенныхмежду собой пружинами 37 и 38 противоположной навивки. Полуоси 36 снаб"жены ручками 39 и фиксаторами 40 ихкрайнего положения. На основании 23смонтирован также фиксатор 41 первоначального положения затвора 27,установленный с возможностью взаимодействия с упором 29. Фиксатор 41может быть установлен с возможностьювзаимодействия непосредственно с затвором 27. В корпусе 1 выполнен сквоэ" 50ной канал 42 и воздуховоды 43 и 44,соединяющие его с направляющими пазами 4 и каналом 16.Самописец работает следующим;образом. 55После установки в...

Номер патента: 1522040

Опубликовано: 15.11.1989

Авторы: Абаринов, Босаковский, Татур

МПК: G01D 3/06

Метки: датчика, дифференциально, механического, нуля, трансформаторного

...20 ной индуктивности, определяе-. мое положением плунжера и являющееся единственным информационным параметром датчика; остаточная взаимная индуктив ность, соответствующая положению плунжера на магнитной нейтрали;угол потерь ДТД;угловая частота питающего напряжения,ор выходного сигнала датчика Б где 1 М РВекч Пс + Прь фгде П с - вектор синфазной составляющей выходного сигна а датчика."кь 1 И М е а фиг. 2 приведена векторная диаг" рамма, поясняющая, расположение составляющих вектора Б по отношению к вектору 1 вФаэосдвигающее устройство предназ начено для поворота вектора синфаэной составляющей выходного сигнала1ДТД П на угол =90 - Й таким образом, чтобы вектор 0 совпал по на -правлению с вектором 1.55 Пример реализации сдвигающего...

Номер патента: 1523111

Опубликовано: 23.11.1989

Автор: Алейников

МПК: A01G 7/00, G01D 21/00

Метки: влажности, температуры

...корпус 7, регулировочный винт 8, электрические выводы 9 - 12, измерительный блок 13, состоящий из дифференциального усилителя 14, усилителя 15 биопотенциалов и двух аналоговых регистраторов 16 и 17. Пьезоэлемент 2 выполнен в виде полого цилиндра, на внутреннюю поверхность которого методом выжигания нанесен сплошной токопроводящий слой 5, а на внешнюю - два токо- проводящих покрытия 3 и 4 в форме двух симметричных полуцилиндров, не имеющих между собой электрического контакта. Корпус 7 выполнен из диэлектрического материала с внутренним резьбовым отверстием, в которое вворачивается винт 8 с электродом 6. Для крепления датчика на объекте измерения на внешней поверхности корпуса 7 изготовлена резьба, а также предусмотрены...

Номер патента: 1523923

Опубликовано: 23.11.1989

Авторы: Бакуменко, Коган, Песок, Шатило

МПК: G01D 1/18

Метки: емкостных, искрогасящих, шунтов

...при превышениинапряжения на контактах (моделируемых переходом транзистора 3) величины Б за время ТР появляются условиядля зажигания дуги и нарушения искробезопасности,Во втором случае индицируется эффективность емкостного шунта.При подаче запускающего импульсаот задающего генератора 6 ФДИ 8 вырабатывает на своем выходе импульс, длительность которого определяется соотношением К и С и выбирается равнойвремени деионизации плазмы разряда Тр,На время импульса транзистор 3закрывается, сопротивление его перехода коллектор-эмиттер увеличиваетсядо десятков килоом.Всплеск напряжения самоиндукциииндуктивности 4 нагрузки перезаряжает конденсатор 5. Длительность и амплитуда всплеска зависят от емкостиконденсатора 5. Через время Т Р (время...

Номер патента: 875214

Опубликовано: 30.11.1989

Авторы: Нетребенко, Петров, Токарь

МПК: G01D 5/245

Метки: перемещений, цифрового

...цепь 2, частотный селектор 3, состоящий из фильтра4 и коипаратора 5, двухвходовые элементы:И 6 и 7, синхронизируемый ВЯтриггер 8, синхронизируемый Э-триггер 9, реверсивный счетчик 10, включающий в себя два мпадших разряда реверсивного счетчика 11, двухвходовыеэлементы ИЛИ 12 и 13 и старшие разряды реверсивного счетчика 14, трехвходовые элементы И 15 и 16, входныешины 17 н 18 устройства,Устройство для цифрового измере, ния перемещений работает следующимобразом. На входные шины 17 и 18 устройства поступают два прямоугольных сигна" ла, сдвинутые по Фазе .в зависимости от направления перемещения на х 90На вход частотного селектора 3 с, выхода дифференцирующей цепи 2 йоступают импульсы с частотой, пропор5 8.752циональной абсолютной величине...

Номер патента: 1525465

Опубликовано: 30.11.1989

Авторы: Гурьянов, Лозовский, Чуйков

МПК: G01D 11/20, G01L 3/00

Метки: арретирующее

...на рабочем столе (верстаке) оператора, На шпинделе чувствительногоэлемента 2 устанавливается и закрепляется цанговым зажимом измеряемоеизделие 10,Устройство работает следующим об 55разом.Перед началом работы основание 1выставляется в горизонтальное положение с помощью уровня. Поворотом рукоятки арретирующего механизма 5 арретируется чувствительный элемент 2таким образом, что втулки 6, перемещаясь вверх, своими конусными отверстиями входят на конусные поверхности опор 3 и перемещают чувствительный элемент 2 вверх, так что опоры 3не касаются подпятников 4.На шпиндель чувствительного элемента 2 устанавливают и закрепляютизмеряемое изделие 10, Поворотомрукоятки арретирующего механизма 5в другую сторону разарретируетсячувствительный...

Номер патента: 1525466

Опубликовано: 30.11.1989

Авторы: Коваленко, Магазинник, Топчий

МПК: G01D 15/24

Метки: механизм, пером

...кольца 13, установленного своэможностью свободного перемещениявдоль корпуса 1 и нижним торцом сопряженного с втулкой 4 якоря 5, Надержателе 7 в верхней части предусмотрен цанговый зажим 14 для крепленияпера 6 на заданном расстоянии от поверхности носителя 15. 45Механизм работает следующим образом. В ис ход ном положении с оле ноид 250 обесточен (фиг, 1), перо 6 поднято над поверхностью носителя 15 и на заданном расстоянии от него закреплено цанговым зажимом 14, При этом возвратная пружина 3 своим усилием удерживает посредством фланца втулки 4 одновременно якорь 5, держатель 7 и кольцо 13 в верхнем крайнем положении,Якорь 5 устанавливается относительносоленоида 2 с максимальным рабочимзазором 3 за счет упора кольца 13 вкорпус 1 через...

Номер патента: 1529044

Опубликовано: 15.12.1989

Авторы: Антюшеня, Гаин, Свирин, Стрижко

МПК: G01D 5/22

Метки: датчиков, дифференциальных, измерительное, индуктивных, многоканальное

...выигрышпо быстродействию по сравнению с за 1529044+А, г, г Ь,А,+А,г, гЦй Пл+02 Ь А +А г,где Ь и Ь - индуктивности обмотокдатчика;г г в активн сопротивленияобмоток датчика;д(г)=АТ - для пилообразного тока,Так как отражатели О и 1 на выхо дах имеют одинаковые токи, то А,=А=А.При идентичности обмоток датчикаТак какЬ=Ь+ДЬ; Ь =Ь-ДЬ,25 то 13 =(Ь+Д 1.)А+А г.С=ДЬ А+А(Ь+гй),Ц =-ДЬ А+А(Ь+гс),Напряжение на выходе дифференциального усилителя 19 имеет видЬ ав=К(Б-Ц ) =КДЬ А+А(Ь+гГ)+ДЬА-А(Ь+гг) =2 КДЬ А,где К - коэффициент усиления дифференциального усилителя,19 (ДУ);351УА - крутизна пилообразного тока( 1уг па как по на),т,е.напряжение на выходе ДУ 19 определяет собой скачок постоянного напряжения,40пропорциональный Ь. Однако...

Номер патента: 1530646

Опубликовано: 23.12.1989

Авторы: Авербух, Бажинова, Елисеев

МПК: D01H 13/16, G01D 11/30

Метки: датчика, держатель, кольцепрядильных, машин

...Отнсрстие 13 имеет цд 1 цс р циси церхцси вытсчки 15, рдси(жениэс ц( )бсил стрнач ид.с 14.1 р/К 1 ГССЬ .111 И Кс рсГ)ОТдС Т С СЛЛ КИ 1 ИЧ б р;11 л,1 ср,кдгс, л;11 Нкс )Нтируется цд и.шцкс 11 и к цср .1 с гцецшм конткге с Нисирвлцик ч7.;1)51 этого Г-Обрд иые у О- р, 2 игкв 3 у пир;к)т в планку 16 и ирс)- .1,и цыч .щц,сцис ч руки сжичдкт цру,+ ицы 1 и.сцрел ецц )двлят нитепровслцик 17 цытч и5 цс цтрсг НО О стверстия 13. 11 ри )1 цжкд 18 цигецрв,1 цика 17 вхс)дит в шз 11 цшр;1,ьц 1 Отверстия 13 скцовация 1 Г к;чзр;1 ч и ри цли гся фи ксд ция лс р+ деля лди к Нд планке 16 ксгьце. ЦР 51.1 И,1 ЬЦ 1 МЦЦ 1 НЫ ( и. ЦОКДЗДНД)11 рв,1 яН,1 с трЙкл и фиксс)цик)ц;к,1 ц; .Шчик;1.,1 ля этс)п) датчик 9 цдмцянт ц; у,1, ири котором пряжа (це - К;1 Шц;1...

Номер патента: 1530905

Опубликовано: 23.12.1989

Автор: Горшенин

МПК: G01D 9/42

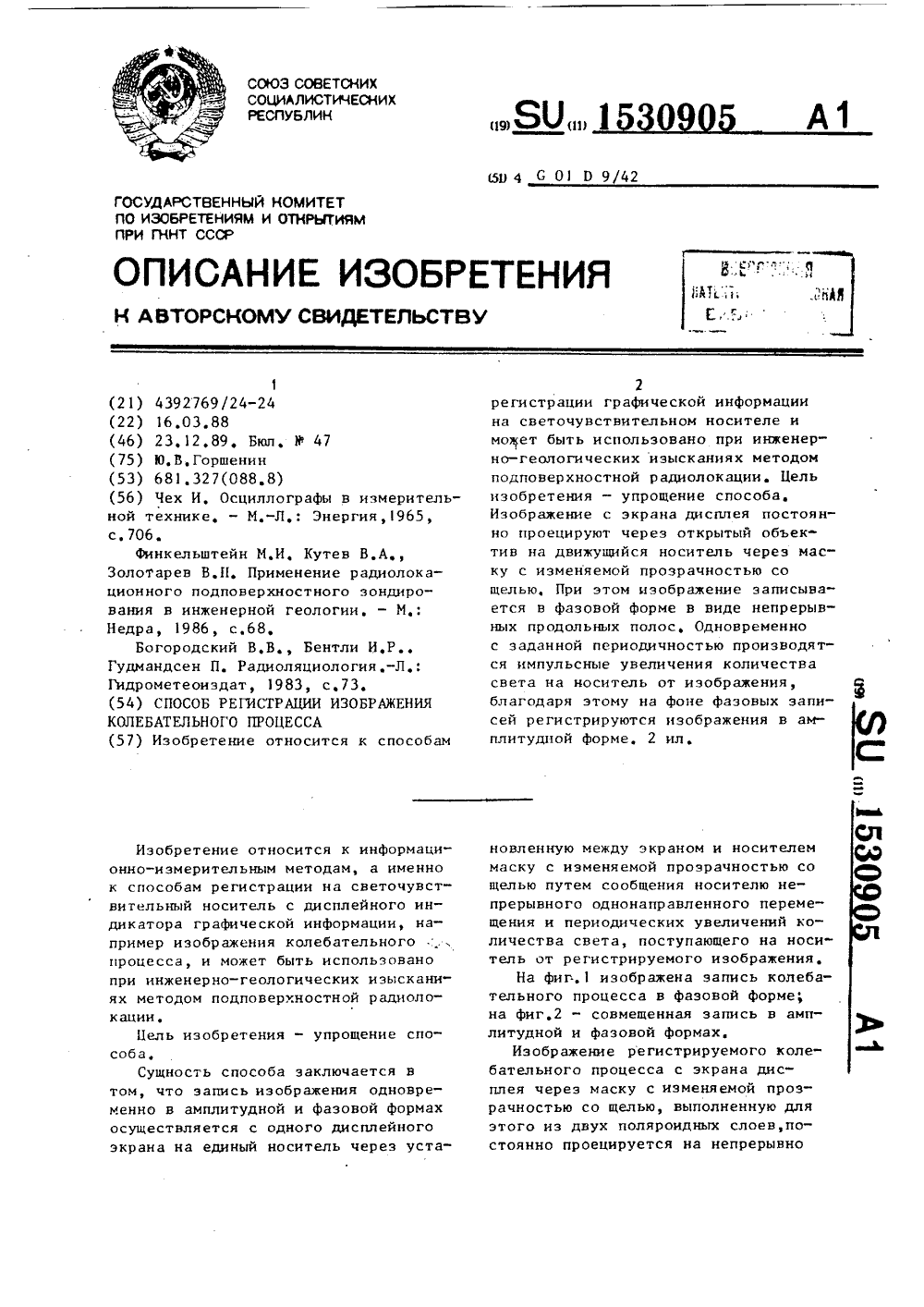

Метки: изображения, колебательного, процесса, регистрации

...путем сообщения носителю непрерывного однонаправленного перемещения и периодических увеличений количества света, поступающего на носитель от регистрируемого изображенияНа фиг,1 изображена запись колебательного процесса в фазовой форме; на фиг2 - совмещенная запись в амплитудной и фазовой формах,Изображение регистрируемого колебательного процесса с экрана дисплея через маску с изменяемой прозрачностью со щелью, выполненную для этого из двух поляроидных слоев,постоянно проецируется на непрерывно(фиг,2).Преимущества предлагаемого способа состоят в упрощении регистрирующей аппаратуры и повышении точности дешифрирования регистрируемой информации,формула и э о б р е т е н и я 10 15 20 25 Составитель А.ВидякинТехред М.Ходанич Корректор...

Номер патента: 1530906

Опубликовано: 23.12.1989

Авторы: Нестеров, Якубов

МПК: G01D 15/16, G01D 15/24

Метки: графопостроителя, пишущее

...Затем подается электрический сигналэлектромагниту 4 для подъема и опусного блока управления подается электрический сигнал на электромагнит 5 уплотнителя. При этом якорь 12 электромагнита втягивается до соприкосновения буртика 13 с броневым кожухом 15 электромагнита 5 и осуществляет перемещение диаметрально расположенными пазами на нижнем конце якоря шариков 11 по радиальным отверстиям основания 10. При этом раздвигается хомут 6 с эластичными зажимами 7, пишущая трубочка рапитографа освобождается ( рис .3) . Хомуты 6 раскрываются на величину, необходимую для свободного опускания вниз подпятника 3. Затем подается электрический сигнал электромагниту 4 подъема и опускания рапитографа, который опускает рапитограф 1 до...

Номер патента: 1532350

Опубликовано: 30.12.1989

Авторы: Карцева, Кудрявцев, Матюнин, Чирков

МПК: B60L 3/12, G01D 1/02

Метки: информации, регистрации

...чсртеже представлена функциональная схема устройсгвд,ля регистрации информации. Устройство содержит лентопротяжный механизм, который состоит из ведомой катушки 1, ведущей катушки 2 и лентопротяжного валика 3, нд лентопротяжном механизме рдзме(цены скоростемерная ле(ггд 4 и магнитная лентд 5. Писец 6 связан кинематицеской передачей 7 с колесной парой локомотива и изготовлен из магнитотвердого материала, прицем на магнитную ленту предварительно по всем дорожкам и строкам записаны сигналы, соответствующие логической с 1. Расстояние между дорожками и расстояние между строками не (бог ше диаметра писца. Гисец предварительноно на ма гни цен;о величины, достаточной для перемагничивдния участка магнитной ленты в состояние, соответствующее...
