Гидравлический гаситель ударов
Номер патента: 1522835
Опубликовано: 27.05.1999
Авторы: Ерошенко, Прохоренков, Сосновский, Ткаченко
МПК: F16F 5/00
Метки: гаситель, гидравлический, ударов
Гидравлический гаситель ударов, содержащий корпус, размещенные в нем плунжер с выступающим из последнего концом и упругое тело в виде системы "жидкость - капиллярно-пористое вещество, не смачиваемое этой жидкостью", образующие с корпусом полость, полностью заполненную жидкостью, отличающийся тем, что, с целью повышения удельной энергоемкости и надежности, капиллярно-пористое вещество представляет собой слой, герметично закрепленный на внутренней поверхности корпуса, и объем его пор выбран равным или большим объема выступающего конца.
Летучие ножницы
Номер патента: 866883
Опубликовано: 09.02.1995
Авторы: Елецкий, Ерошенко, Лютов, Цатуров, Янов
МПК: B23D 25/00, B23D 36/00
1. ЛЕТУЧИЕ НОЖНИЦЫ, содержащие каретку, несущую механизм резки и установленную с возможностью перемещения посредством привода, связанного через обгонную муфту с приводом подающего механизма, и систему управления, включающую датчик перемещения материала, отличающиеся тем, что, с целью повышения точности резки, они снабжены узлом коррекции, связанным с обгонной муфтой, приводом подающего механизма и с системой управления, датчик которой размещен на каретке.2. Ножницы по п.1, отличающиеся тем, что узел коррекции выполнен в виде синхронной передачи с регулятором.3. Ножницы по п.1, отличающиеся тем, что узел коррекции выполнен в виде механической передачи с регулятором передаточного числа.4. Ножницы по п.1, отличающиеся тем,...
Способ очистки технологических газов в электрофильтре
Номер патента: 2000148
Опубликовано: 07.09.1993
Автор: Ерошенко
МПК: B03C 3/01
Метки: газов, технологических, электрофильтре
...вводимого в поток очищаемых газов, поддерживают в соотношении не менее 0,5 к массовому содержанию окислов азота о газах, а его концентрацию в растворе не более 30,Расход карбамида, вводимого в поток очйщаемых газов, поддерживают в соотношении не менее 0,5 к массовому содержанию окислоо азота в них, обеспечивая тем самым полноту реакции восстановления азота из его окислов в соответствии с реакциями (1) и (2).Концентрация карбамидов в растворе не более ЗОО/; выбрана для обеспечения полноты проведения реакции карбамида с водой согласно уравнению (1) в поле коронного разряда при 150 - 400 С,УслЬоия, необходимые для протекания реакции восс 1 ановления азота из его окислов путегл взаимодействия последних в электрическом поле коронного...
Способ измерения концентрации частиц пыли в газовых трактах электрофильтров и устройство для его осуществления
Номер патента: 2000147
Опубликовано: 07.09.1993
Авторы: Велецкий, Ерошенко
Метки: газовых, концентрации, пыли, трактах, частиц, электрофильтров
...для измерения концентрации частиц пыли в газовых трактах электрофильтров; на фиг,2 - блок питания и измерений (БИ) устройства,Устройство, состоящее из блока А осветителя и блока Б фотоприемника, устанавливается с двух сторон трубопровода 1 с загрязненной средой тракта с электрофильтром (не показан).Блок А включает основной осветитель 2 (например, лампу накаливания Л 1), конденсорную линзу 3, защитное оптическое окно 4, выполненное в виде плоскопараллельной пластины, диафрагму (рефлектор) 5. Выполненную в виде вогнутого, наприлер сферического, зеркала с отверстием 6, фотоэлемент (Ф 1) 7 прошедшего через диафрагму 5 луча света основного осветителя 2 (исходного сигнала) доппл ннельный фотоэлелент (Ф.) 8 Ра ссчп (п 1...
Устройство для обработки и приема зернового вороха
Номер патента: 1828773
Опубликовано: 23.07.1993
Авторы: Ерошенко, Курбанов, Лукиных, Маликов, Сычугов
МПК: B07B 4/00
Метки: вороха, зернового, приема
...9,Поворачивая по углу и изменяя по высоте перегородки 19 относительно верхней части секции принимают зерна на эластичное покрытие 20 перегородки 19 и регулируют количество и качество зерна в секциях 9 бункера,Для вентилирования фракций зерна включают в работу генератор 15 воздушного потока, Посредством заслонок 23 и 25 открывают окна 22 и 24, Воздух подают в воздушные камеры 14 и воздухопадводящие каналы 12 аэрожелобов 10, а из ких через отверстия жалюзийкых боковых стенок 18 и калозийкых днищ 13 в насыпь фракций зерна,Для Выгрузки фракций зерна включают в работу отводящий транспортер 17. Заслонками 26 открывают выходные сечения транспортирующих каналов 11 аэрожелобов 10, а заслонкой 25 - окна соответствующей секции 9 бункера, При...
Электрофильтр
Номер патента: 1826926
Опубликовано: 07.07.1993
Авторы: Белецкий, Ерошенко, Пидоренко, Ровенский
МПК: B03C 3/08
Метки: электрофильтр
...стороны выходного патрубка 3, В электрическом поле коронного разряда, организованногоо между газопроницаемыми осадительными электродами 4 и коронирующими электродами 5, взвешенные частицы, содержащиеся в очищаемом газе, приобретают электрический заряд и под совместным действием сил электрического поля и газового потока, принудительно направляемого через газопроницаемые осадительные электроды в соседние (смежные) каналы, заглушенные заглушками б со стороны входного патрубка 2 и открытые со стороны выходного патрубка 3, транспортируются к поверхностям газопроницаемых осадитель- ных электродов и осаждаются на последних, Очищенный от взвешенных частиц газ (после доочистки в газовых каналах, открытых со стороны выходного патрубка 3)...
Устройство для приготовления лакокрасочной продукции
Номер патента: 1783991
Опубликовано: 23.12.1992
Авторы: Верунидзе, Ерошенко, Куцериб, Серга
МПК: B01F 11/00
Метки: лакокрасочной, приготовления, продукции
...угла наклона плоскости траекторийфиг,6 - схема сборки секций смесителя по 40 колебаний рамы 1. Величина измененияфиг.5; на фиг,7 - смеситель из секций, смон- этого угла г(фиг,2) зависит рт соотношениятированных из двух прямоугольников и двух масс установки и загруженного сырья, а такпараллелограммов; на фиг,8 - то же, вид же формы смесителя 6, который может бытьсверху; на фиг.9 - разрез Г-Г на фиг.8;выйолнен в виде различных сочетаний плоУстройство для приготовления лакокра ских фигур, образующих многозаходную косочной продукции содержитраму 1; на ко- лонну из секций Г (фиг,7-9),торой смонтирован привод 2, разгрузочное смонтированных из двух прямоугольйиковприспособление для готовой краски 3, тор и 22 и двух параллелограммов 23 и...
Фотоэлектрическое устройство для наведения на штрих
Номер патента: 1776990
Опубликовано: 23.11.1992
Авторы: Ерошенко, Скорик, Эфендиев
МПК: G01B 21/00
Метки: наведения, фотоэлектрическое, штрих
...соединен со входом усилителя 3, Переключатели 18 и 21 сблокированы друг с другом.Устройство работает следующим обра- В исходном состоянии переключатели 18 и 21 находятся в положениях, показанных на схеме. Счетчик 12 обнулен, а в счетчик 16 введено число иэ задатчика 17. Это число с выходов счетчика 16 поступает на адресные входы преобразователя 19, представляющего собой постоянное запоминающее устройство, в котором для каждого адреса предварительно записан соответствующий код, поступающий при работе на выходы преобразователя. Таким образом, выдаваемые преобразователем 19 коды находятся в функциональной зависимости Ьт кодов, поступающих на его адресные входы, Наличие преобразователя кодов в данном устройстве необязательно, возможно и...
Регулятор с использованием тепловой энергии
Номер патента: 1774316
Опубликовано: 07.11.1992
Авторы: Бовдилова, Ерошенко
МПК: G05B 11/00, G05D 23/00
Метки: использованием, регулятор, тепловой, энергии
...от знака этого небаланса стержень 19 перемещается вверх или вниз. Здесь регулируемая величина Х (например, температура) преобразуется в линейное перемещение стержня 19, например. стержень 19 переместился вверх, вместе с ним переместился и кондуктор 20, При этом увеличивается площадь контакта кондуктора 20 с полостью 21 и уменьшается площадь контакта кондуктора 20 с полостью 22. Поскольку полости 21, 23 нагреваются через кондуктор 20, то температура и давление газа в полости 21 увеличиваются по сравнению с температурой и давлением газа в полости 22. Это вызывает увеличение обьема исполнительного сильфона 33 по сравнению с объемом сильфона 32. Свободный торец сильфона 33 перемещается влево. Это ведет к тому, что непрерывно совершающий...
Программируемый контроллер
Номер патента: 1741100
Опубликовано: 15.06.1992
Автор: Ерошенко
МПК: G05B 19/18
Метки: контроллер, программируемый
...54 и 55, Выход "0" счетчика-распределителя 53 является первым тактовым30 выходом 56, а выходы С 1, С 2 и СЗ счетчика10 являются соответственно его вторым,третьим и четвертым тактовым выходами,Информационные входся мультиплексора 1 подключены к датчикам, а выходы блока35 2 формирования выходных сигналов - к исполнительным элементам обьекта управления, К первому тактовому выходугенератора 10 подключен счетный вход программного счетчика 11, выходы которого со 40 единены с соответствующими адерснымивходами блока 12 памяти программы, Выходы кода операций последнего ОООк) соединены с соответствующими управляющимивходами (46, 47, 48 и 49) блока 9 логической45 обработки, Вход разрешения выборки блока12 соединен с вторым тактовым выходом С...
Устройство для счета импульсов
Номер патента: 1734109
Опубликовано: 15.05.1992
Авторы: Ерошенко, Журавлев
МПК: G06M 3/08
...поступает на второй вход элемента И 6, на первом входе которого присутствует сигнал с выхода триггера 2. При единичных сигналах на обоих входах элемента И 6 сигнал с его выхода поступает в качестве счетного импульса в счетчик 4,На циклограмме показана работа одного из каналов устройства в разных случаях выдачи сигналов датчиком 10. Будем считать единичный сигнал датчика 10 наличием сигнала, а нулевой - отсутствием. При достаточно длительном отсутствии сигнала датчика 10 в блоке памяти по адресу, соответствующемуданномудатчику, будетзаписан ноль, при считывании которого с инверного выхода блока 9 памяти на второй вход элемента И 6 будет выдаваться единица. Ноль, поступающий на первый вход этого элемента с выхода триггера 2,...
Элетрофильтр
Номер патента: 1731286
Опубликовано: 07.05.1992
Авторы: Ерошенко, Земсков, Ильченко, Ровенский
МПК: B03C 3/36
Метки: элетрофильтр
...образованных каждой парой осадительных электродов 4, установленных с шагом шириной б, расположены ряды коронирующих электродов 5, Со стороны входного патрубка 2 каналы шириной б снабжены заглушками б, Каналы шириной бо снабжены заглушками 7, установленными со стороны выходного патрубка 3 и заглушками 8, размещенными в плоскостях. перпендикулярных плоскости заглушек 7 сверх и перегородками 9 снизу осади- тельных электродов 4, Перегородки 9, установленные снизу. могут быть перфорированными либо выполненными в виде шиберов. Для обеспечения снижения скорости газового потока при прохождении через перфорированные осадител ьн ые электроды 4 рекомендуется обеспечить следующее соотношение площадей (Яп) живого сечения газопроницаемого...
Осадительный электрод электрофильтра
Номер патента: 1726047
Опубликовано: 15.04.1992
Авторы: Велецкий, Ерошенко, Пидоренко
МПК: B03C 3/45
Метки: осадительный, электрод, электрофильтра
...нагрузку модулей. Таким образом на пластинудействуюттолько динамические нагрузки, соответствующие ее весу, в результате в любых экстремальных ситуациях надрывов концов пластин ряда, через которые пропущены шпильки, соединяющие пластины в ряд и на которых каждая из них подвешена, не происходит.На фиг. 1 изображен осадительный электрод электрофильтра, вид сбоку; на фиг, 2 - то же, вид спереди; на фиг. 3 - пластинчатый элемент.Осадительный электрод состоит из модулей (на фиг, 1 изображен трехмодульный электрод с модулями , , ). Каждый из модулей выполнен из расположенных двумя горизонтальными рядами вертикальных пластин, параллельных друг другу в каждом ряду, через верхние и нижние концы которых пропущены горизонтальные шпильки 2,...
Способ тепловой защиты электродвигателя
Номер патента: 1721693
Опубликовано: 23.03.1992
Авторы: Ерошенко, Жексембиева, Калыков, Камалиев
Метки: защиты, тепловой, электродвигателя
...времени его работы, преобразовании и формировании выходного сигнала в случае превышения полученного сигнала над уставкой, дополнительно измеряют температуру обмоток добавочными термодатчиками с подогревом от пропускаемого через них тока, преобразуют и формируют сигнал на измерение продолжительности температурного воздействия в случае превышения полученного сигнала над уставкой добавочных термодатчиков, сравнивают продолжительность температурного воздействия с допустимой продолжительностью температурного воздействия и в случае превышения продолжительности температурного воздействия над допустимой продолжительностью температурного воздействия формируют сигнал, отключающий электродвигатель от сети, при этом допустимую...
Разбрасыватель органических удобрений
Номер патента: 1720530
Опубликовано: 23.03.1992
Авторы: Галеев, Ерошенко, Михайлов
МПК: A01C 15/16, A01C 3/06
Метки: органических, разбрасыватель, удобрений
...их на разбрасывающее устройство 6 выдвижные лопасти 5 на поверхности барабана располагаются вдоль его длины.Устройство работает следующим образом,При движении ленты транспортера 1 органические удобрения из общей массы 11 подают к барабану 3 с эксцентриковым механизмом 4. Барабан 3, вращаясь в указанном направлении, своими лопастями 5 захватывает частицы удобрений из общей массы 11, которые располагаются в промежутке между лопастями 5 в диаметральной плоскости барабана 3, и транспортирует их к зоне контакта с разбрасывающим устройством б,Эксцентриковый механизм 4 установлен так, что в зоне около точки А лопатки 5 имеют наибольшее выдвижение, чем обеспечивается надежность наполнения межлопаточных впадин. В зоне около точки В при...
Устройство для очистки и сортировки зерна
Номер патента: 1719101
Опубликовано: 15.03.1992
Авторы: Давидсон, Ерошенко, Киршин, Пугачев
Метки: зерна, сортировки
...в виде гладкой пластины с наклонными ребрами 4, служащими для осевого перемещения обрабатываемого материала (например, семян), зерносъемника 5, предназначенного для материала с внутренней части цилиндрической просеьающей поверхности 2 быстроходного цилиндрического решета 1, щетки для очистки наружной пОверхности решета 6 предназначенной для очистки наружной части цилиндрической просевающей поверхности 2 и активатора йроцесса сепарации 7 (фиг.1,2,3), состоящего, в свою очередь, из отдельных щеточных очистительных элементов 8, установленных наклонно по направлению движения обрабатываемого материала (например, семян), жестко присоединенных посредством скоб 9, выполненных, например, П-образной формы, к горизонтальной планке 10,...
Устройство для опроса входов программируемого контроллера
Номер патента: 1718184
Опубликовано: 07.03.1992
Авторы: Ерошенко, Шахназаров
МПК: G05B 19/18
Метки: входов, контроллера, опроса, программируемого
...соединен с выходом первого блока памяти данных, второй блок памяти данных, адресные входы которого соединены с соответствующими входами первого блока памяти данных и соответствующими адресными входами мультиплексора и подключены к соответствующим адресным выходам программируемого контроллера, второй запоминающий элемент, информационный вход которого соединен с выходом второго блока памяти данных, первый выход синхронизации программируемого контроллера подключен к входам выборки первого и второго блоков памяти данных, второй выход синхронизации соединен с входом записи первого и второго запоминающих элементов, а третий выход синхронизации подключен к входу управления записью-считыванием первого блока памяти данных, содержит элемент...
Регулятор с использованием тепловой энергии
Номер патента: 1711128
Опубликовано: 07.02.1992
Авторы: Бовдилова, Ерошенко
МПК: G05B 11/00, G05D 23/00
Метки: использованием, регулятор, тепловой, энергии
...в объеме 53 над которой находится паровоз- душная смесь, Стержень 44 фиксируется в вертикальном положении в камере 48 с помощью муфты 54 и упорного винта 55. В нижней части 56 камеры 48 размещен гибкий шток 20, скрепленный с подвикным основанием сильфона 51, а внутри сильфона на его подвижном основании закреплена (припаяна, приклеена) вставка 57 постоянного объема, Нижний торец камеры 48 выполнен в виде гайки 58, а между гайкой и сильфоном 51 размещена пружина 59.Во входное звено 60 (фиг.З) поступают сигналы Х текущего значения регулируемого параметра, Хзд задания и Хо обратной связи, К выходу звена 60 подключено звено 61 сравнения, связанное с исполнительным механизмом 62, который связан с входным звеном 60 через звено 63 жесткой...
Регулятор с использованием тепловой энергии
Номер патента: 1711115
Опубликовано: 07.02.1992
Авторы: Бовдилова, Ерошенко
МПК: G05B 11/00, G05D 23/00
Метки: использованием, регулятор, тепловой, энергии
...увеличивается.В состоянии равновесия кондуктор 20 элемента сравнения находится в среднем положении между замкнутыми газовыми полостями 21 и 22, что соответствует равным температурам и давлению газа в этих полостях, и отсутствию регулируемого воздействия, т.е. гибкий шток 14 исполнительного механизма находится в среднем 50 нейтральном положении (одинаковое усилие со стороны сильфонов 32 и ЗЗ на шток 14) и не входит во взаимодействие с преобразователем возвратно-поступательного движения во вращательное.При отклонении регулируемой величины Х от задания Хэд, т,е. при появлении сигнала небаланса ЬХ = Х - Хэд, в зависимости от знака этого небаланса стержень 19 перемещается вверх или вниз, Здесь регулируемая величина Х (например, темпера 5 10...
Роторный смеситель-диспергатор
Номер патента: 1673184
Опубликовано: 30.08.1991
Авторы: Ерошенко, Серга
Метки: роторный, смеситель-диспергатор
...18 подаются пленкообразующие вещества, например, олифа, перемешиваются с помощью шнека 19 и в виде суспензии подаются в полость винтовой колонны (внутренней) 6,При вращении винтовой внутренней колонны б суспензия совершает сложное пространственное движение, в результате наличия вэаимонаправленных винтовых поверхностей, при этом образуются встречные потоки суспенэии, которые ввиду наличия расположенных под разными углами друг к другу и к оси вращения граней - равносторонних треугольников, соударяются с большей энергией, мощностью и частотой. В результате происходит интенсивное перемешивание и суспензия подвергается различным интенсивным макро- и микро- турбулентным процессам и кавитационному воздействию, что приводит к дальнейшему...
Способ модифицирования кремнезема
Номер патента: 1670596
Опубликовано: 15.08.1991
Авторы: Белякова, Варварин, Ерошенко, Иванова, Серова, Сидорчук, Тертых, Ткаченко
МПК: G01N 30/48
Метки: кремнезема, модифицирования
...Для контроля эа протеканием реакции снимают И К-спектрмодифицированного кремнезема, не вынимая его иэ реактора, Затем определяют содержание привитых функциональных групп вмодифицированном кремнеземе, его адсорбционные характеристики и гидрофобность,П р и м е р 1, В кварцевый реакторобъемом 150 мл помещают 1 г макропори 5 10 15 20 25 30 35 40 45 50 55 стого кремнезема с удельной поверхностью 190 м /г и размером пор 36 нм и прогреваютгего при 600 С в течение 2 ч. После этого подготовленный кремнезем обрабатывают 1,5-кратным избытком (в расчете на содержание силанольных групп в 1 г кремнезема) паров (СНз)зЯЮз в течение 0,5 ч при 40 С.Реактор вакуумируют в течение 0,5 ч для удаления избытка (СНз)зЯМз и продуктов реакции, в...
Тепловой двигатель
Номер патента: 1620666
Опубликовано: 15.01.1991
Авторы: Ерошенко, Чан
МПК: F03G 7/06
...внутренней поверхности ступени 15 нагревателя 4, т.е, может плотна прижаться к этой поверхности. Спираль 6 при температуре холодильника 5 при изготовлении перемещают из положения,изображенного на фиг.1 сплошной ли;я;е.;, в положение, изобрэженнсе штриховой линией, т.е, прижимают спираль б к внутренней поверхности ступени 16 нагревателя 4,После прогрева спираль 6 "вспоминает" заданную ей при изготовлении форму и са. мопроизвольно переходит в положение, при котором она плотно охватывает ступень 15 холодильника 5, Этот переход осуществляется скачком. При указанном пеоеходе большие термоупругие силы спирали 6 через палец 19 и ролик 21 (фиг.3) поворачивают на строго фиксированный угол диск 9 и вал 8 двигателя фиг,1), так.как другой конец...

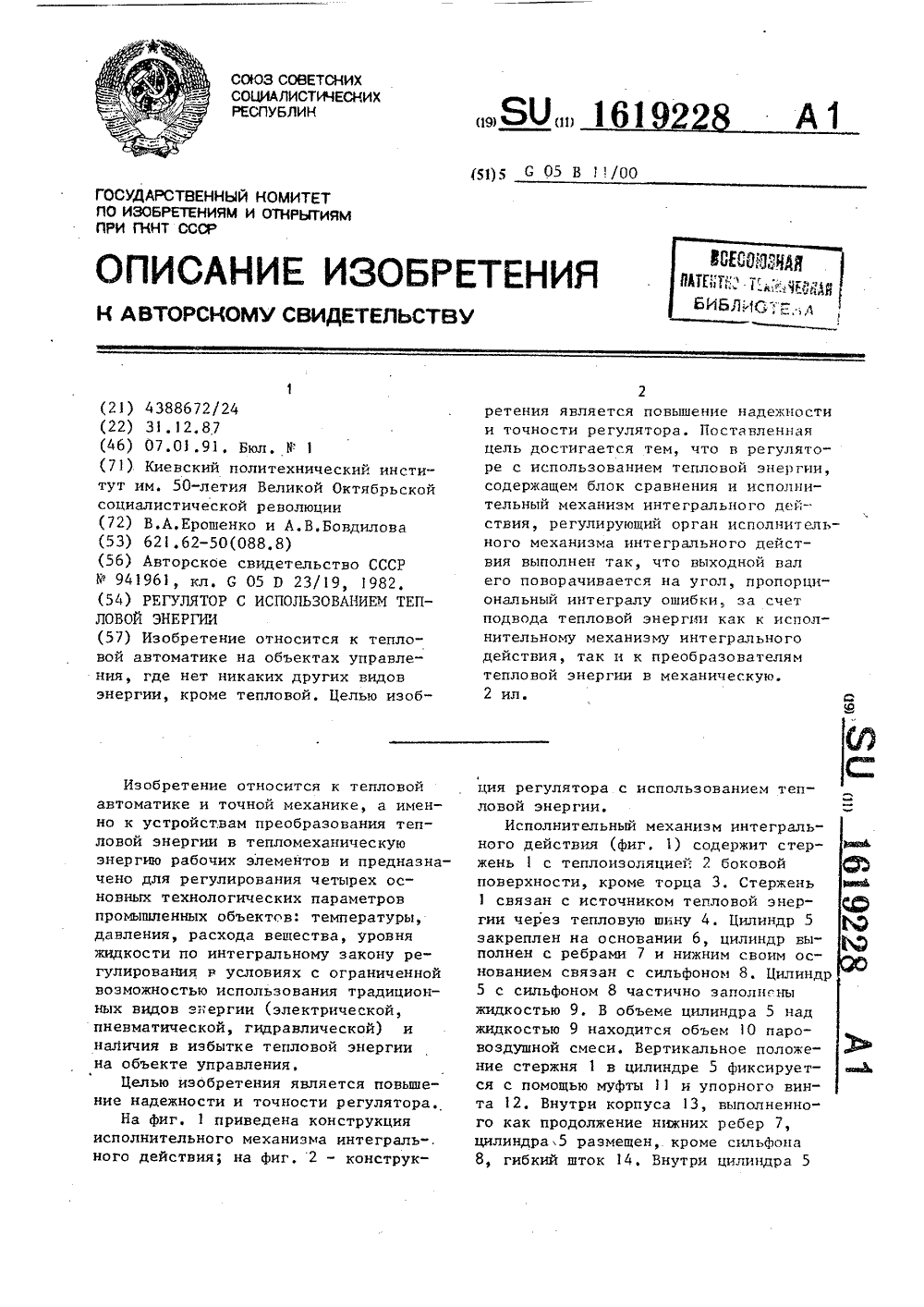

Регулятор с использованием тепловой энергии
Номер патента: 1619228
Опубликовано: 07.01.1991
Авторы: Бовдилова, Ерошенко
МПК: G05B 11/00
Метки: использованием, регулятор, тепловой, энергии
...(фиг. 1) получают возвратно-поступательные движения гибкого штока 14, Это приводит в действие преобразователь 36-44 возвратно-поступательного движения во вращательное (фиг. 2).Возможность перемещения теплопроводной вставки 15 с постоянным объемом обеспечивает прямую зависимость между степенью заглубления Ь стержня 1 в жидкости 9 и величиной сжатия пружины 17, определяемой вращением гайки 16. Это позволяет точно задать оператору требуемую частоту колебаний (возвратно-поступательных движений)1619 28 Тп1 огде Т - постоянная времени интегриирования.Перемещение регулирующего органа45 в трубопроводе 46, т.е. отработкарегулирующего воздействия Х , продолжается до тех пор, пока ошибка ЬХ==У;-Хне становится равной нули.20 При этом цилиндр -...
Устройство для контроля изменения напряжения электрической сети переменного тока
Номер патента: 1603473
Опубликовано: 30.10.1990
Авторы: Александров, Ерошенко
МПК: H02H 3/24, H02J 13/00
Метки: изменения, переменного, сети, электрической
...действующего и удерживается током, протекающим по на;рузочному резистору 8, а тиристор 2 закрыт, так как.опорное напряжение стабилитрона 7 вышедействующего напряжения. Контэктор 9ебесточен. и потребитель-регулятор к сетине подключен.При увеличении напряжения выше максимального установленного предела тиристор 2 открывается, так как опорноенапряжение стабилитрона 7 становится нижедействующего, и подает питание на контактор 9, подключающий потребитель-регулятор к сети и блокирующий своимиконтактами 12 тиристор 2,Когда напряжение сети снижается нижемаксимального предела, но не достигае 1Тираж 477 Подписноевенного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, )К, Раушская наб., 4/5 акаэ 3390 ВНИИПИ Госу...
Установка для гранулирования мелкодисперсных материалов
Номер патента: 1586765
Опубликовано: 23.08.1990
Авторы: Ерошенко, Страшнов
МПК: B01J 2/16
Метки: гранулирования, мелкодисперсных
...будет происходить их перетекание из одной секции в другую,гидродинамический режим в которыхможет быть различным, так как подрешеточная зона также разделена насекции, а каждая секция имеет индивидуальный подвод теплоносителя. Отработанный воздух вместе с пылью изпервой секции попадает в циклон 11,где происходит осаждение пыли, Изциклона 11 осажденная пыль выноситсяпотоком воздуха, поступающего по патрубку 6 во вторую секцию для дальнейшего гранулирования. Одновременнос этим происходит распределение связующей жидкости форсункой 3, встроенной в циклон 12. Процесс гранулирования продолжается во второй секциикамеры, в которой установлены дополнительно фильтр 13 и форсунка 18.Несгранулированная пыль попадает взону орошения форсунки 18 и...

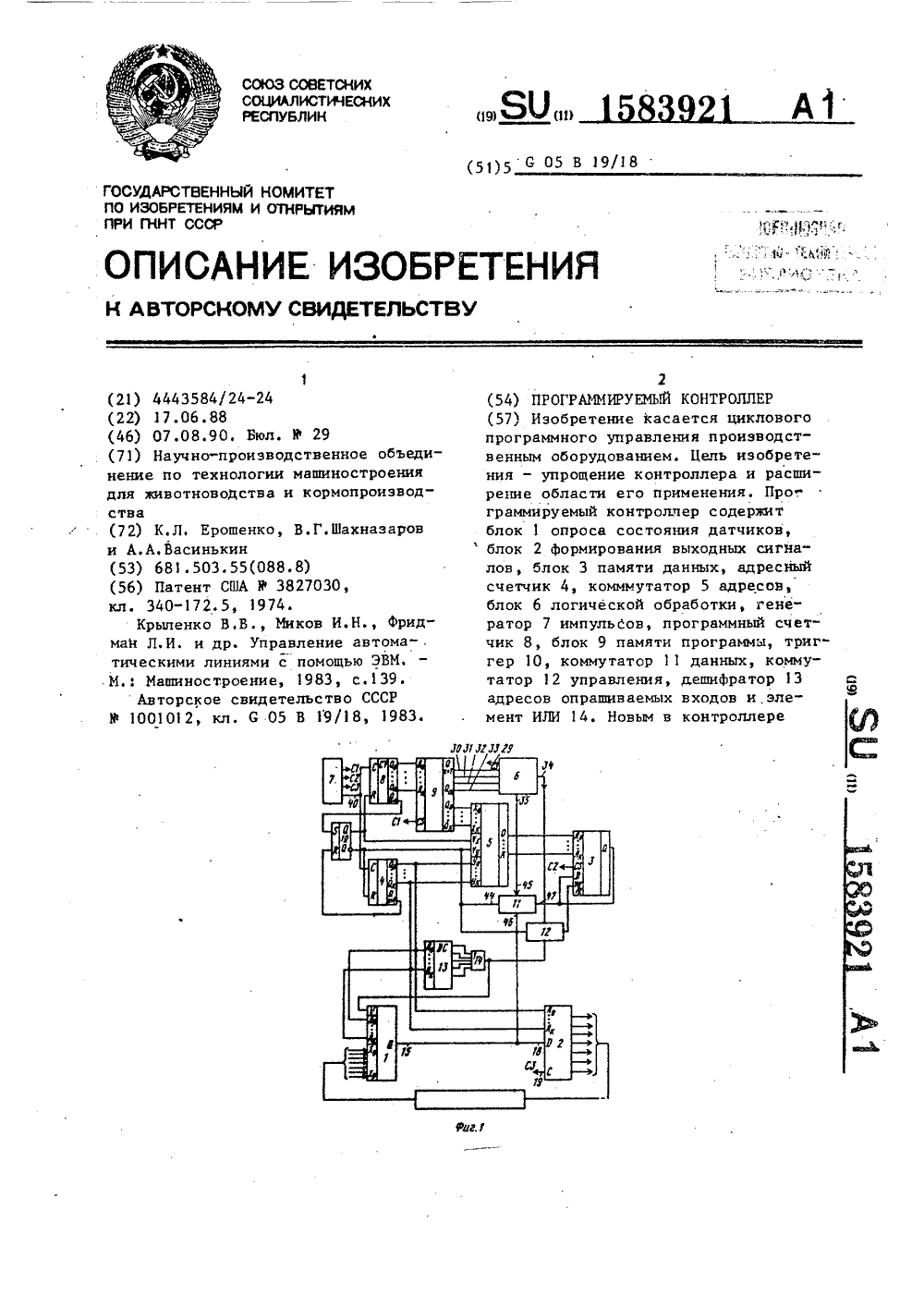

Программируемый контроллер
Номер патента: 1583921
Опубликовано: 07.08.1990
Авторы: Васинькин, Ерошенко, Шахназаров
МПК: G05B 19/18, G05B 19/414
Метки: контроллер, программируемый
...1 записываются по тем же адресам в память данных и все выходные сигналы из памяти данных фиксируются по тем же адресам в блоке 2.По сигналу с выхода переполнения адресного счетчика 4, поступающему на второй установочный вход триггера 1 О, последний переключается, сигналы на его выходах Я и Ц меняются на обратные и адресный счетчик обнуляется, а программный счетчик 8 начинает воспринимать счетные импульсы. Одновременно, вследствие изменения сигналов на их управляющих входах коммутаторы 5, 11 и 12 переходят в противоположное положение, когда у коммутаторов 5 и 12 выход соединен с вторым информационным входом, а у коммутатора 1 2 третий вход-выход 47 - с входом-выходом 45. Прекращается цикл обмена данными и начинается цикл программной...
Станок для шлифования контура пластинчатых изделий
Номер патента: 1579739
Опубликовано: 23.07.1990
Авторы: Горошко, Ерошенко, Кучеренко, Сухов
МПК: B24B 21/18
Метки: контура, пластинчатых, станок, шлифования
...(не показан). На вращающемся столе 2 установлены зажимные приспособления . автоматического действия, содержащие опорную плиту 12, базовые элементы 13 и упоры 14 для базирования изделия 15, а также крепежньщ механизм, состоящий из рычага 16, тяги 17 с роликом 18, перекатывающимся по контуру, установленному на станине станка (не показан).Станок работает следующим образом.Пакет заготовок 15 устанавливается в эажимное приспособление на опорную плиту 12 в момент; когда рычаг 16 отжат тягой 17. При вращении стола 2 пакет заготовок перемещается отющегося в противоположную стну (по отношению к столу 2) со скоростью, тангенциальная линейная составляющая которой в точке касания с .пакетом заготовок больше чем у сто 5 ла 2Из-эа превышения...
Вентиляционное устройство
Номер патента: 1576799
Опубликовано: 07.07.1990
Авторы: Бугарь, Ерошенко, Зубарев
МПК: F24F 7/04
Метки: вентиляционное
...следующим образом.В холодный период года более тяжелый свежий воздух самотеком входит в воздухозаборную шахту 1 и через пневмозатвор 8 поступает в приточный воздуховод 5, контактирует с поверхностью его стен, нагревается теплым грунтом и перемещается вверх, выходя через отводы 6 в помещение 7, а затем через вытяжную шахту 4 - наружу. Пневмозатвор 8 не допускает выхода нагретого воздуха из воздуховода 5 в воздухозаборную шахту 1. Тем самым обеспечивается строго одностороннее самотечное движение свежего воздуха. При этом программный регулятор 9 отключает от сети двигатель 3 вентилятора 2, но его ротор продолжает вращаться под действием крыльчатки вентилятора 2, находящегося в самотечном потоке воздухозаборной шахты 1. 15 20 25 30 35 По...
Способ определения сил отрицательного трения при испытании свай в оттаивающих грунтах
Номер патента: 1571132
Опубликовано: 15.06.1990
Авторы: Ерошенко, Красильников
МПК: E02D 1/00
Метки: грунтах, испытании, отрицательного, оттаивающих, свай, сил, трения
...слоем 4 образуют зазор 5, мощность слоя 4 не превышает глубины погружения свай в грунт (Фиг.1). Затем производят оттаивание слоя 4 вечвомерэлого157132 3грунтавокруг обеих свай,в результатй чего за счет повышения под нижними концами обеих свай одновременно температуры мерзлого груйта, но без перехода его в талое состояние, сжимаемость этого грунта увеличивается до одинаковых величин. При оттаивании измеряют осадку Ь, сваи 2 от действия сил негативного(отрицательного) 1 р трения, возникающих на ее боковой по верхности при оттаивании слоя 4, и от собственного веса и осадку А сваи 3 от собственного веса (Фиг.2). Наблюдения за осадками свай ведут с такой цже условной стабилизацией осадки, как и при последующем испытании сваи 3 под нагрузкоР....
Многосторонний фуговально-строгальный станок
Номер патента: 1562136
Опубликовано: 07.05.1990
Авторы: Ерошенко, Лысенко, Ротач, Трапезников, Хомуха
МПК: B27C 1/08
Метки: многосторонний, станок, фуговально-строгальный
...образом.Заготовки 52, имеющие покоробленность по длине и ширине, упором 56бокового цепного транспортера 55 беэотрыва от базовой поверхности линейки 59 подаются в зону блока копирующего прижима 16, который своими рычагами 17 прижима и когтевой защитыприжимает заготовки в движении к поверхности стола 7, причем прижим 25заготовок осуществляется по длинеи ширине распределенным усилием,необходимым для исключения деформациизаготовок и их отрыва от поверхностистола 7 в зоне обработки нижним го 1ризонтальным шпинделем 2.Заготовка 52 после обработки еенжкней пласти инструментом шпинделя2 в движении попадает под вальцы 24и 25, которые, захватив и прижимаяк столу, протягивают заготовку, базируя ее на столе только обработанной базовой...
