G01D — Измерения, специально не предназначенные для особых переменных величин; устройства или приборы для измерения двух или более переменных величин, не отнесенные к какому-либо одному подклассу; устройства для передачи синалов или преобразования сигналов, специально не предназначенные для особых переменных величин; тарифные счетчики; измерения или испытания, не отнесенные к другим подклассам

Номер патента: 1017928

Опубликовано: 15.05.1983

Автор: Сокорнов

МПК: G01D 5/39

Метки: варианты, величины, исследуемой, максимума, положения, регистрации, физической

...варианту фиг. 21 устройство содержит сканирующйй узел11, блок 12 Формирования импульсов,генератор 13 развертки, электроннолучевую трубку 14, блок 15 смещенияпятна по вертикали, первый фотоэлектрический преобразователь 16, второйфотоэлектрический преобразователь17, фотометрический клин 18, вычислитель 19 отношения двух напряжений,измерительный прибор 20.Сканирующий узел 1 имеет два выхода, первый из которых присоединен .к блоку 2 Формирования импульса,а второй - к генератору 3 развертки.Выход блока формирования импульсаприсоединен к катоду электронно-лучевой трубки 4, а выход генератора3 развертки присоединен к горизонтально-отклоняющим пластинам электронно-лучевой .трубки 4. Перед экраном электронно-лучевой трубки 4...

Номер патента: 1020048

Опубликовано: 30.05.1983

Авторы: Ахалая, Брюхомицкий, Карасев, Мельник, Поленов

МПК: A01D 41/127, G01D 18/00

Метки: зерна, индикатора, потерь, преобразователей

...всех п соленоидов.В следующем также начинается новый цикл работы распределителя 8.Электрические сигналы, обусловленные ударами имитирующих стержней, с выхода преобразователя 5 поступают на вход усилителя вертикального отклонения осциллографа 6. Ждущая развертка осциллографа 6 запускается импульсом с одного из выходов распределителя 8 (например с первого). От удара каждого имитирующего стержня 4 возникает импульс определенной длительности и амплитуды, соответствующей коэффициенту преобразования преобразователя (в месте нахождения пьезокерамики амплитуда наибольшая, по мере удаления от пьезокерамики амплитуда уменьшается). На экране осциллографа появляется картина распределения амплитуд по длине преобразователя.Использование...

Номер патента: 1021948

Опубликовано: 07.06.1983

Авторы: Душко, Липатников

МПК: G01D 5/06

Метки: датчик, например, перемещения, предметов, счета, устройств

...сущности является датчик перемещения, содержащий корпус, в котором укреплены постоянный магнит, магнитоуправляемый контакт и магнитный шунт, выполненный иэ двух цилиндров, укрепленных на корпусе с помощью пружин 2.20Слабым конструктивным звеном этого датчика является наличие пружин, которые часто выходят из строя, особенно прй работе во влажных и агрессивных средах.25Целью и эобретения являет ся упроще. ние датчика и повышение надежности его работы путем исключения иэ конструкции возвратной пружины.Цель изобретения достигается тем, 30 что в датчике перемещения, например, для устройств счета предметов, содержащем корпус, в котором укреплены постоянный магнит, магнитоуправляемый контакт и магнитный шунт, пос ледний выполнен в виде...

Номер патента: 1021949

Опубликовано: 07.06.1983

Авторы: Глушков, Рядов

МПК: G01D 9/32

Метки: информации, регистрации

...подключен к входу 65 второго элемента ИЛИ и через соответствуюшие преобразователи кодовк вторым входам элементов И, выходыэлементов И соединены с соответствующими другими входами второгоэлемента ИЛИ, выход которого подключен к второму входу модулятора яркости, выход которого соединен свходом лентопротяжного механизма.На фиг. 1 представлена Функциональная схема устройства для регистрации информации; на фиг. 2 - примеры записи информации,Схема содержит приемник 1 инфор"мации (ПН), элементы 2-4 сравнения,преобразователи 5-7 кодов, элементыИ 8-10, первый и второй элементыИЛИ 11 и 12, модулятор 13 яркости,лентопротяжный механизм 14, блок 15управления, счетчик 16, выход 17 ивход 18 устройства,Устройство работает следующимобразом.В...

Номер патента: 1023201

Опубликовано: 15.06.1983

Авторы: Бородин, Круг, Падалка

МПК: G01D 15/16

Метки: регистрирующее, струйное

...соединен с выходом третьего Ю генератора, вход которого соединен с первым входом элемента ИЛИ,выход которого соединен с первым входом первого триггера, выход которого соединен с вторым входом накопительного 5 О ,элемента и с первым входом второго триггера, выход которого соединен с первым входом элемента И, выход которого соединен с вторым входом ключа, выход первого генератора соединен с входом первого элемента задержки, выход которого соединен с вторым входом второго триггера и с вторым входом элемента И, выход второго элемента задержки соединен с вторым входом элемента ИЛИ, второй вход первого триггера является первым входом устройства первый вход элемента ИЛИ является вторым входом устройства,На чертеже показана...

Номер патента: 1023374

Опубликовано: 15.06.1983

Авторы: Мясников, Сажин, Фадеев, Юрченко

МПК: G01B 7/00, G01D 5/20, H03K 17/95 ...

Метки: механизмов, органов, положения, рабочих

...расположенного вокруг ферромагнитной ой3 1023374 алочки, выходы обмоток подмагничнвания гречески связан с катушкой 13, раэвключены между собой встречно-парал- . мещенной в щели генерагорного путевоголельно, введены третья и четвертая обмог- выключателя 15, на выходе которогоки подмагничивания, выпрямитель, исгоч- включено реле 16. Конденсатор 17,ник переменного гока, четыре трубки 5 включенный параллельно реле 16, исвпаиз гокопроводящего немагнигного матерна- чает дребезг контактов при Включенияхла, ферромагнитные старкин, третья и и Выключениях его, т.е. Ф переходныхчетвертая обмотки подмагничиввния рас- режимах. Вместо реле 16 может бытьположены соосно первой и второй обмот- быть использован логический элементкам...

Номер патента: 1024721

Опубликовано: 23.06.1983

Авторы: Камбаров, Нырков, Отекин, Скоробогатов

МПК: G01D 9/00

Метки: перемещений, регистратор

...с привоцом, протягивающееустройство выполнено в вице поапружиненного зубчатого толкателя и двух взаимодействующих аруг с аругом зубчатыхколес, оцно из которых закреплено на хоФовом винте, а цругое установлено на томже валу с помощью поворотного коромысла с возможностью взаимоаействия столкателем., связанным через храповоймеханизм с веаушим валиком лентопротяжного механизма.На фиг. 1 изображена кинематическаясхема самопишущего регистратора;на фиг, 2 - расположение самопишущегорегистратора на мостовом кране.Самопишущий регистратор соаеркиткорпус 1, смонтированные в корпусе каретку 2 с пером 3, установленную находовом винте 4, валики 5 - 7 с ленточным носителем 8 записи, протягивающееустройство 9, Рулон 10 с ленточнымносителем 8,...

Номер патента: 1024722

Опубликовано: 23.06.1983

Автор: Локш

МПК: G01D 9/02

Метки: записью, регистрирующее, точечной

...элемЕНта ИЛИ соединенсо счетным входом делителя частоты,выходы схемы сравнения кодов соединены с одним из входов третьего элемента И, второй вход которого соединен с выходом генератора тактовыхимпульсов, а выход третьего элемента И соединен с установочным входом 60делителя частоты, выход которого совдинен со стробирующим входом дешиФратора.На чертеже представлена схемарегистрирующего устройства. 65% Регистратор состоит из регистра 1 памяти, .реверсивного счетчика 2, схемы 3 сравнения кодов, дешифратора 4, ключей 5, пишущих электродов 6, элементов И 7 - 9,элемента ИЛИ 10, делителя 3,1 частоты, генераторов 12 и 13 тактовых и опорных импульсовВыходы регистра 1 памяти и реверсивного счетчика соединейы с входами схемы 3 сравнения кодов,...

Номер патента: 1024723

Опубликовано: 23.06.1983

Авторы: Карпов, Яновский

МПК: G01D 9/42

Метки: информации, регистрации

...сброса регистра 7 отсутствует, генератор 5 разблокировав; дешифратор б, разрядность которого равначислу светодиодных элементов светодиодной линейки Э, преобразует двоичный код на его входах в позиционный однако сигнал с выхода дешкфратора б не поступает на вход установки соответствующего разряда регистра7 (разрядность которого равна числуэлементов светодиодной линейки 9)при отсутствии разрешающего уровняна управляющем входе дешифратора б.Мультиплексор 1 подключает на свайвыход аналоговые сигналы, поступающиена его входы, причем частота пере60 ключения каналов (Гаер. ксн )по которым поступают эти сигналы, настольковелика, что за время пребывания счет.чика 4 в каком-либо состоянии опрашиваются все.-каналы. На входе преобразователя 3...

Номер патента: 1024724

Опубликовано: 23.06.1983

Авторы: Алныкин, Важенцев, Вачьян, Черноплеков

МПК: G01D 15/06

Метки: рекордер

...соответст венно эащемленоем электродов в ва- . зах корпуса и необходимостью вы полнения в изоляционном материале пазов с высокой точностью.и чис тотой поверхности, например, глубиной 15-2 .Мм, шириной 0,2 мм при шаге О,4-0 г 5 ммф,.Целью изобретения является повышение надежности работы рекордера и упрощение технологии его изготов ления.эта цель достигается тем, что в рекордере, содержащем корпус,прижимную колодку с цилиндрической поверхностью и ряд электродов,кон-, сольно установленных в корпусе с гарантированнйм зазором н упруго деФормированных цилийдрической поверхностью колодки, электроды переплетены полосками иэ эластичного изоляционного материала, концы которых закреплены на корпусе, а рабочие концы электродов установлены в...

Номер патента: 1026013

Опубликовано: 30.06.1983

Авторы: Проценко, Торопов

МПК: G01D 5/12

Метки: вращающихся, динамических, параметров, силовых, установок

...к выходу которого подключенЗ 0 один конец первичной обмотки, введен трансформаторный преобразовательный блок с двумя обмотками, одна иэкоторых включена между вторым концом первичной обмотки токосъемника35 и общим проводом, а вторая соединенас входом регистрирующего блока, приэтом тензорезистор подключен к зажимам подвижной обмотки.На чертеже приведена блок-схема40 предлагаемого устройства.Устройство для измерения динамических параметров вращающихся деталей силовых установок содержит питающий токосъемник 1 трансформаторноготипа, включающий в себя первичнуюобмотку 2, обмотку 3 обратной связи и подвижную обмотку 4, генератор5 прямоугольного напряжения, усилитель б постоянного тока, тенэорезистор 7, расположенный на вращающейся50...

Номер патента: 1026014

Опубликовано: 30.06.1983

Авторы: Варшавер, Котович

МПК: G01D 9/40

Метки: графопостроитель

...на каретке подвижно в направлении движения траверсы, кинематически связан с блоком пишущих инструментов, корпуса подпружинены относительно каретки противоположноодин другому,На Фиг,1 схематически представленпредлагаемый графопостроитель в исходном положении; на фиг.2 и 3то же, при выбеге траверсы с кареткой влево; на фиг.4 - то же, привыбеге траверсы с кареткой вправо.Графопостроитель содержит планшет 1 (фиг.1), на котором смонтировано координатное устройство с подвижной траверсой 2 и гибкими связями(тросами) 3-5, взаимодействующимис барабаном привода (не показан ). На направляющих траверсы 2 смонтирована каретка 6, несущая блок 7 пишущих инструментов 8. Б.-,ок 7 установлен с возможностью псгорота вокруг оси 9, перпендикулярной...

Номер патента: 1027520

Опубликовано: 07.07.1983

Авторы: Гусев, Проценко, Торопов

МПК: G01D 5/12

Метки: вращающихся, динамических, объектов, параметров, элементов

...элементов вращающихся объектов, содержащее усилитель постоянного тока, генератор тензорезистор, регистрирующий блбк,питающий токосъемник трансформаторного типа, содержащий первую подвиж. ную обмотку, а также первичную обмотку и обмотку обратной связи, первые выводы которых соединены между собой, конец первичной обмотки соединен с общим проводом, а конец обмотки обратной связи соединен с входом усилителя постоянного тока, к выходу которого подключен генератор, выход которого соединен с объединенными выводами 10 первичной обмотКи и обмотки обратной связи, передающий токосъемник трансФорматорного типа,содержащий вторую подвижную и неподвижную обмотки, введены дополнительный усилитель постоянного тока и компенсирующая обмотка,...

Номер патента: 1029200

Опубликовано: 15.07.1983

Авторы: Буров, Денисов, Меркулов, Стеблев

МПК: G01B 7/004, G01D 5/22

Метки: многокомпонентных, объекта, перемещений

...соответственно на первом и втором стержняхкрестообразного магнитопровода,соединены последовательно встречнои подключены к входу второго усилителя, выход которого соединен с опорным входом третьего усилителя,один конец опорной обмотки, расположенной на первом стержне второгокрестообразного магнитопровода,подключен к сигнальному входу третьего усилителя, другой конец второйопорной обмотки соединен с точкойсоединения секций первой опорной обмотки, секции третьей опорной обмотки, расположенные соответственно на третьем и четвертом стержнях крестообразного магнитопровода, соединены последовательно-встречно и под" ключены к входу четвертого усилителя, выход которого соединен с опорным входом пятого усилителя, один конец четвертой опорной...

Номер патента: 1029008

Опубликовано: 15.07.1983

Авторы: Глушков, Рядов

МПК: G01D 9/32

Метки: информации, регистрации

...выходы которых соответственнороепинены с входами первого элемента ИЛИ, выходы других элементов сравнения группы соединены с входами соответствующих оцновибраторов и преобразователей сигналов.Каждый преобразователь сигналов содержит второй одновибратор, формирователь импульсов и второй элемент ИЛИ,первый вход и выход которого являютсяпервым входом и выходом преобразоватедя, вход второго одновибратора соединен с первым вхопом второгоэлемента ИЛИ, а выход через формировательимпульсов соединен с вторым входомпреобразователя сигналов.На фиг. 1 представлена функциональная схема устройства; на фиг. 2 - схемапреобразователя сигналов; на фиг, 3 примеры записи цифровой информации наносителе.Устройство содержит регистр 1,...

Номер патента: 1030653

Опубликовано: 23.07.1983

Автор: Гетман

МПК: G01D 9/38

Метки: двухкоординатный, прибор, регистрирующий

...с входом "Стирание" регистров 17хранения и не посредственно с вх од ом -распределителя 27 импульсов и управляющим входом управляемого ключа 16,Выходы распределителя импульсов 27 черезкоммутатор 19 связаны с одной стороны свхоцами "Разрешение записи", а с другой - с входами; фРазрешение считывания" соответствующих регистров 17 хранения дискретных значений третьей коор.цюаты. Выход синхроимпульса фКонецпреобразования" преобразователя 18напряжение-коц через переключатель 20связан с оцной стороны с вторыми вхоцами цвухвхоцовых элементов И 21 первой группы, а с другой - с вторыми вхо 45дами цвухвхоцовых элементов И 22 второй и 23 третьей групп. Второй вход элемента ИЛИ 25 через третий ключ 29 связан с выхоцом источника 30 потенциала,Выход...

Номер патента: 1037074

Опубликовано: 23.08.1983

Авторы: Андрианова, Гусев, Иванов, Малешин

МПК: G01D 5/22

Метки: бесконтактной, вращающегося, объекта, передачи, постоянного, сигналов

...магнитопровода,включенные последовательно-согласнои расположенные на неподвижной части магнитопровода соосно и симметрично относительно передающей обмоткиприемные обмотки и соосную с нимизакрепленную на неподвижной частимагнитопровода модуляционную обмотку, последняя выполнена в виде двуходинаковых, включенных последователь"но-встречно секций, расположенныхсимметрично относительно приемных обмоток.Кроме того, устройство может бйтьснабжено второй размещенной на неподвижной части магнитопровода модуляционной обмоткой, плоскости витковкоторой .перпендикулярны к плоскостивитков передающей обмотки,На чертеже приведено устройстводля бесконтактной передачи сигналовпостоянного тока с вращающегося объекта, общий вид,Устройство содержит...

Номер патента: 1037075

Опубликовано: 23.08.1983

Авторы: Бугров, Залькинд, Кардашев, Курочкин

МПК: G01D 5/42

Метки: детектор, пневмоакустический

...пневмоакустическом детекторе,содержащем сопло питания, резонатори акустикопневматический преобразова".тель, установлен экран, плоскость которого перпендикулярна к оси резонатора, а сопло питания .расположенопод острым углом к плоскости экрана 35 .в перпендикулярной к ней плоскости;проходящей через центр горловинырезонатора.Предлагаемый пневмоакустическийдетектор обладает значительно более 40высокой экономичностью на малых расходах по сравнению с известными акустическими излучателями. Веерная струя, протекая над отверстием горловины 4 резонатора, взаимодействует с объемом газа, заполняющего резонатор 2, и генерирует эву" ковой сигнал. Частота звунового сигнала воспринимается и преобразуетсяпреобразователем 5 в выходной сигнал...

Номер патента: 1038807

Опубликовано: 30.08.1983

Авторы: Губайдуллин, Гулунов, Самохвалов

МПК: G01D 5/25

Метки: варианты, его, измерительно-регистрирующее, многоканальное

...16 усилителей мощности, цифропечатающий блок 17, регистр 18 сдвига, преобразователь 19 кода и многоразрядный коммутатор-мультиплексер20. Двойными линиями показаны многоразрядные входы и выходы.По первому варианту устройства 20генератор 1 и счетчики 2 - 4 соединены последовательно, а их выходыподключены к блоку б, выход которогочерез триггер 8 связан с управляющими входами селектора 9, элемента 25И 12 и блока 16. Выходы счетчиков2 и 4 подключены также к информационным входам селектора 9, выход которого соединен с адресными входамиблока 11, оперативного запоминающего 30узла (ОЗУ) 14 и многоразрядного дешифратора 15 (несколько десятичныхразрядов), выход которого связан споследовательно соединенными коммутатором 20, блоком 16 и...

Номер патента: 1044958

Опубликовано: 30.09.1983

Авторы: Баржин, Колпаков, Милькевич, Солодовник

МПК: G01B 7/00, G01D 5/20

Метки: выходным, датчиков, дифференциального, нормирующий, сигналом, типа, частотным

...Заказ 7532/37 Тираж 602 ВНИИПИ Государственногокомитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Подписное а ве вж щэее ж юв ююеЪее юФФилиал ППП "Патент", г. Ужгород, ул. Проектная, 4 выходе преобраэователй, выделяемаяЬС-фильтром, равна с учетом (1) и(2) фр=св,+"фьЬ) свгфг 1-М=5- 112 ьац4 Т:м, Г в ,(3) Изменение этой частоты позволяет определить величину сигнала на 10выходах дифференциального датчика5 перемещений и соответствующееэтому сигналу перемещение Х контролируемого объекта.Температурные вариации генериру" 15емых частот, определяющие температурную погрешность преобразователя,зависят от стабильности параметровпьезорезонаторов 2 и 3, причем свойства связанной колебательной системы, образованной...

Номер патента: 1044985

Опубликовано: 30.09.1983

Автор: Сокорнов

МПК: G01D 5/39

Метки: величины, исследуемой, максимума, положения, регистратор, физической

...к выходамсоответственно генератора разверткии датчика внешних параметров, выходфотометрическогс клина нанесенногона экран электроннолучевой трубкисвязан с фотоэлектрическим преобразователем и блок измерений,введень 1блок вычисления и дополнительныйФотоэлектрический преобразователь,вход которого связан с дополнительным выходом фотометрического клина,выход дополнительного фотоэлектрического преобразователя подключенк первому входу блока вычисления,второй вход которого соединен с выходом фотоэлектрического преобразователя, а выход блока вычисления подключен к входу блока измерения,На чертеже изображена блок-схемапредлагаемого регистратора.Регистратор содержит сканирующийблок 1, формирователь 2 импульсов,генератор 3 развертки,...

Номер патента: 1046616

Опубликовано: 07.10.1983

Авторы: Бондарик, Ермаков, Осипов

МПК: G01D 5/44

Метки: жидкости, поверхности, потоком, эффективности

...формы поверхности, что приводит к ц) возмущению потока жидкости и, вконечном счете, все это приводит к снижению объективности оценки очищающего воздействия потока жидкости,45Целью изобретения является повышение объективности оценки эффективности очистки поверхности. потоком жидкости.Указанная цельдостигается тем,50 что согласно способу определения эффективности очистки поверхности потоком жидкости, при котором на поверхность наносят покрытие, воздействуют на него потоком жидкости и об эффективности очистки судят по изменению внещнего вида покрытия, на покрытие воздействуют потоком жидкости, химически взаимодействую"щей с покрытием, а об эфФективности 60 очистки судят путем сравнения цветовых оттенков покрытия испытуемой поверхности с...

Номер патента: 1049739

Опубликовано: 23.10.1983

Авторы: Глушков, Рядов

МПК: G01D 9/32

Метки: регистратор

...ли 6 и 7 информации в метку вырабатывают короткие импульсы, время между которыми и сигналом начала зоны записи пропорцнональ. но величинам информации, поступающей на их входы. На входы преобразователя 2 информа. ции во временной интервал с блока 8 записи поступает также сигнал конца зоны записи, а со схемы 3 вычитания - разность между ин. формацией о ширине эоны записи, формируемой шифратором 4 ширины, зоны записи ивходной информацией, Под воздействием этихсигналов преобразователь 2, запускаемый импульсом начала эоны записи, вырабатываетимпульс, длительность которого пропорциональ.на информации на входе схемы 3 вычитания,а окончание импульса совпадает с сигналомблока 8 записи о конце зоны записи, Сигналы .с выходов...

Номер патента: 1051376

Опубликовано: 30.10.1983

Авторы: Казаков, Лаюк

МПК: G01D 7/02

Метки: индикаторный, многоканальный, прибор

...выходами блока Выбора рекима работы, выход которого через блок допускового контроля соединен с третьим входом блока угряв-" ления, первьй и второй выходы которого соецинены соответственно с входами гервого и Второго элемента па- мяти, введены четыре деяфратора мат)и: ый Г зоразрядный индикатор,че гч)" .),.з.;)ки, блок совпадениябло: ь .,а ) аля, причем выход перво-с; з)еьс-;гя гямяти соединен с в(сь),"е) БОГ( деьифратора и третье го зпемен; г памяти, Выход которого. ПРБВЛЯЮЩИМИ БкапаМИматр :-о газоразрядного индикаторе.Аормапиоине входы которогов .,ЫХОДами 1 ЕОБО 0 И Рг.тьего деши 1 раторов,Па чер;еже представлена блок -схее многоканального индикаторного Многоканаль-.ьЙ индикаторный прибор д р; источники 1 ана)Оовых сигналов,...

Номер патента: 1052870

Опубликовано: 07.11.1983

Автор: Донцу

МПК: G01D 1/16

Метки: динамических, механических, систем, характеристик

...также способ определениялинамич(:ских характерис(тик механи есК ИХ СИ СТР,",(, . Еатлн Ч 3 Я с 1 ННтт 3 й В У СТРОйСТ, - Ля ОП(тст т - Г (1;1 т,; И нас(Ит(Е(яких,(ар:,т еристик мех(1 ни.е Г: их систем, путемВо" бттжДРНт 1 Я тл сТс Х Ь ВтГНУжЦР ИНЫМИМЕ Х а Н И .1 Е С К т".,% К О Л Е 6 а Н И и МИ И И 3 МЕ РЕ -1 сИЯ аМПЛИтУДНО - ЧаототНОй ХаРаКтЕРИС 1 ики 11 инзмических параметров механи:.еской систек.ы с 2 ,1 т(ЕДОСтаток т,ЗВРСТНОВО СПОСОбаНЕВЫСОКаЯ тО(1 НОСтв ОПРЕДЕЛЕНИЯ РРЗО"1 анСНЫХ тс 3 СТОТ М(3 ха 1,11 ЕСКОЙ СИС"."-."т(ЫВСЛЕДСтвИЕ тотст Ч"О НЕ УЧИТЬ 1 ВаЮТСЯгО стб Т В Е Н Н т 1 Е .;, 1 П д б " 1 т т т, и г" И г " Е т1, 13 Ы З -ВаННЫсс СИЛаттГ(И ТРРНИ Яте, что сс влас:но споссбу Оределе НИ с: Ег:1(с(к Ст; г- ЕМ т т ттсатМ ВС Зтгж.гтЕ...

Номер патента: 1054683

Опубликовано: 15.11.1983

Авторы: Залькинд, Козьмин, Курочкин, Хоботова

МПК: G01D 1/10

Метки: датчик, струйный, частотный

...относительно приемника,источники звуковых колебаний, однаиз камер заполнена с источником звуковых колебаний испытуемым газом, другая - атмосферным воздухом, при этомоба источника звуковых колебаний питаются от одной пневмолинии.На чертеже изображен струйный частотный датчик.Датчик содержит корпус 1 с размещенными в нем мембранами 2,. разделяющими датчик на две крайние камеры3 и 4 и среднюю 5. В средней камере 5 расположен акустико-пневматичес"кий приемник АПП) б с резонаторомГельмгольца, а в крайних камерах3 и 4 установлены источники 7 и 8звуковых колебаний. Камера З.сообщена с анализируемым газом с помощьюштуцеров 9 и 10, камера 4 сообщенас атмосферой с помощью штуцеров 11 и 12.По пиевмолинии 13 подводится питание...

Номер патента: 1054684

Опубликовано: 15.11.1983

Авторы: Макаев, Сачивко, Чеченев, Шишонков

МПК: G01D 5/56

Метки: вращающегося, информации, объекта, передачи

...светапричем на первый фотодиод приемника световой сигнал поступает 84 ъчерез зеркальный элемент, установленный на передатчике 2 3Недостатком известного устройства является низкая достоверность передачи .информации вследствие малой частоты ее съема обусловленной зависимостью времени цикла измерения и передачи ин. формации от скорости вращения обьекта, что снижает точность измерения передаваемого параметра.Цель изобретения - повышение точности.Поставленная цель достигается тем, что в устройство для передачи информации с вращающегося объекта, содержащее передатчик, состоящий иэ первого фотодиода, последовательно соединенных измерительного датчика, АЦП и первого светодиода, выход которого подключен к входу приемника,...

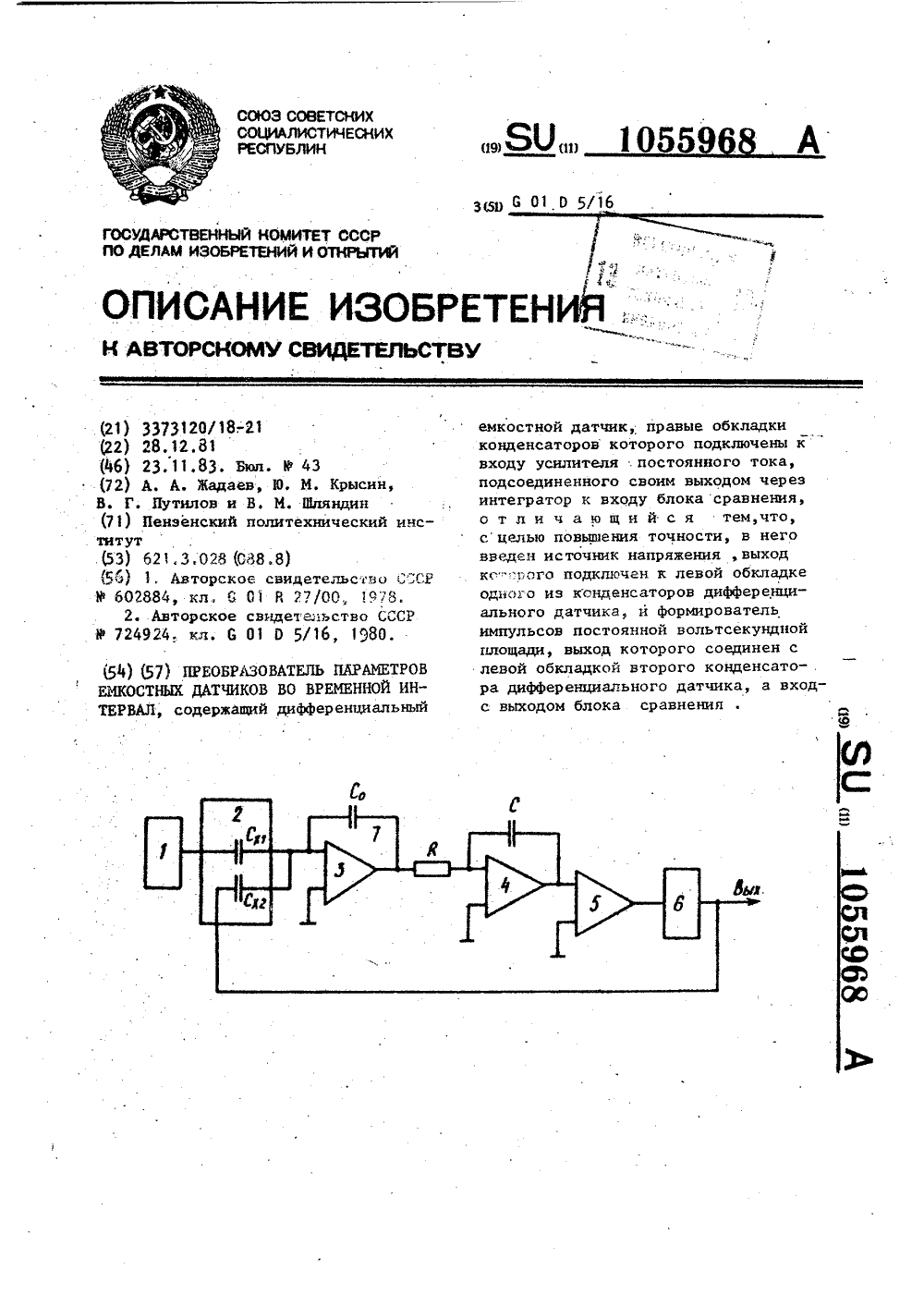

Номер патента: 1055968

Опубликовано: 23.11.1983

Авторы: Жадаев, Крысин, Путилов, Шляндин

МПК: G01D 5/12

Метки: временной, датчиков, емкостных, интервал, параметров

...Ж, Раушская наб., д. 4/5 Подписное Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 3 10559на запуск формирователя 6, которыйформирует импульс с площадью Е т-7 о,Время й , в течение которого списывается напряжение с интегратора 4,находится из условия, если приравнять выраженияи (2) .и отсюда най 5ти фф.Е (С -С )Ти нт 1 Независимо от того, как выполнен(С- С 2) емкостей определяет изменение емкости ВС, а сумма (С+ Яемкостей равна суммарной емкости Сдатчика, т,е,йСфх= СоТак как изменение диэлектрическойпроницаемости датчика с изменениемтемпературы одинаково влияет на изменение емкости 4 С и емкости С 1 г, то получаемый интервал времени 1 не будетзависеть от изменения температуры.Таким образом, предлагаемая схемапреобразователя параметров...

Номер патента: 1055969

Опубликовано: 23.11.1983

Автор: Голубев

МПК: G01D 5/22

Метки: переменного, перемещений, сигнал, угловых, электрический

...или при необходимости увеличитьдиапазон измеряемых перемещений приводит к уменьшению крутизны преобразования.11 елыо изобретения является повышение точности преобразователя,Поставленная цель достигается тем,,что в преобразователь угловых перемещений в электрический сигнал пере.менного тока, содержащий первый ивторой тороидальные сердечники с за-.зорами, установленные симметрично от.носительно оси вращения вала, на то 15 роидальных сердечниках установ-.лены обмотки возбуждения, первый ивторой подвижные элементы, установленные в зазорах тороидальных сердечников в плоскости, перпендикулярной к оси вращения вала, и жестко фсвязанные с валом, введены третийи четвертый тороидальные сердечники с зазораыю и измерительные обмотки, которые...

Номер патента: 1057779

Опубликовано: 30.11.1983

Авторы: Нелюбин, Савилов

МПК: G01D 3/00, G05B 19/045

Метки: дискретных, дистанционных, перемещений, регистрации

...10 чик работ1отает на сложение импульсов.с входом задающего программного уст- Одновременно начинает вращаться форойства 13 и с вхо ом блока 16 тодиск 7 и перемещаться каретка 5ходного состояния, выход которого ветовои поток от лампочки 8 черезсоединен .с блоками 17 и 187 18 направле- отверстия в диске попадает на фотония перемещения, вторые входы кото датчик б выра атывающий импульсы,брых соединены с устройством 19 пуска. которые подсчитываются счетчиком 10.Второй выход задающего программного Выход счетчика связан с блоком 12устройства 13 че ез еле 143 р э реле 14 времени текущего визуального отсчета. Кромесоединен с входом устройства 19 пус- того, каждый разряд счетчика связанка, а к первому выходу подключен вход 20 также с первой...
