Номер патента: 1278582

Опубликовано: 23.12.1986

Авторы: Резник, Солопченко

МПК: G01D 21/02

Метки: измерений, комплексирования

...устройстве 5 накопления информации, Преобразователи информации подключают к входным датчикам 1, источникам 2 эталонных и нулевого сигналов в другой последовательности. Осуществляют повторные измерения входных величин, эталонных и нулевого сигналов при этом подключении датчиков, запоминая полученную информацию в устройстве 5 накопления. Повторяют указанные операции до тех пор, пока все преобразователи 4 не подключены к каждому входному датчику 1.Одновременно с производством измерений дополнитедльно по отношению к известному способу сигналы с выходов датчиков 1 (фиг, 2 а) дифференцируют. Сигналы с выходов дифференцирующих устройств 8 (фиг. 2 б) подают на схемы 9 сравнения, на другой вход которых подают сигналы, соответствующие величине...

Номер патента: 1280323

Опубликовано: 30.12.1986

Авторы: Гавриленко, Михайлов, Фомин, Чепурных

МПК: G01D 9/00

Метки: измерений, регистрации, результатов

...квантование повсем ступеням производят с постоянным шагом, равным соответствующейвеличине значения младшего разрядамногоразрядного числа,Цифроаналоговые преобразователи2-4 формируют на входах регистратора5 напряжение, пропорциональное подаваемым на их входы многоразряднымдвоичным числам, которые в виде семейства аналоговых кривых регистри 55руют на отдельных дорожках регистратора 5.П р и м е р. На выходе цифровогоизмерителя 1 появилось многоразрядное двоичное число, соответствующее результату измерений: 11 00 110 110 110 1 О. Из него путем подключения выходов цифрового измерителяк соответствующим входам цифроаналоговых преобразователей 2-4, формируют семейство многоразрядных двоичных чисел. Так при точности регистрации одной...

Номер патента: 1280324

Опубликовано: 30.12.1986

Автор: Ильмер

МПК: G01D 9/02

Метки: воды, гидросооружениях, регулятор, уровня

...Датчики 1 и 2 кинематически связаны посредством штанг 3 и 4 с преобразователем сигналов датчиков. Преобразователь сигналов датчиков содержит рычаг 5, ось вращения А которого расположена с возможностью перемещения и фиксации в требуемом положении. Рычаг 5 снабжен стойкой ,б. Выходное звено 7 преобразователя сигналов кинематически связано со стойкой б и штангой 3, Регулятор снабжен блоком 8 управления с датчиками 9 и 10 положения. Блок 8 управления связан с затвором 11 гидросооружения. Конец выходного звена 7 расположен между датчиками 9 и 10 поРегулятор работает следующим образом.Перемещением оси вращения А регулятор настраивается на требуемый диапазон разностей уровней воды в верхнем и нижнем бьефах. Указанный диапазон...

Номер патента: 497867

Опубликовано: 30.12.1986

Авторы: Бажулин, Виноградов, Ирисова, Митрофанова, Тимофеев, Фридман, Щаенко

МПК: G01D 7/00

Метки: визуального, излучения, наблюдения, приемник, регистрации, электромагнитного

...причем кассета снабжена нагревателем с регулятором, поддерживающим температуру, обеспечивающую максимальный термографический эффект люминофора. без воздействия регистрируемого излучения была приблизительно одинакова. Тогда при воздействии на такой экран малых плотностей регистрируемого излучения, соответствующих небольшому повышению температуры люминофорного слоя, уменьшение яркости свечения экрана будет происходить за счет тушения свечения люминофора, обладающего высокой температурной чувствительностью. В области более высоких плотностей излучения, соответствующих практически полному ту-, шению этого люминофора, уменьшение яркости свечения экрана будет происходить за счет тушения люминофора, обладающего малой температурной...

Номер патента: 1281445

Опубликовано: 07.01.1987

Авторы: Александров, Анфилов, Зенкин, Зиновьев

МПК: B41B 19/00, G01D 15/10

Метки: записывающих, импульсов, количества, лазерных, умножения, устройств, фотоэлектрических

...2(4) определяет необходимый временной интервал между выходными тактовыми имгульсами, выраженный числом импульсов задающего генератора. Значение счетчика 1(3) составляет сумму коэффициента деления К и количества импульсов, поступивших на его счетный вход Т за время его последнего счетного цикла, которые являются остатком от деления общего числа импульсов задающего генератора, прошедших за время между двумя фотоэлектрическими импульсами, на коэффициент деления К. Вследствие изменения скорости сканирования светового пучка по растровой линейке значения на выходах счетчиков могут изменяться со временем, причем значение остатка может изменяться от нуля до (К - 1). При эгом значение на выходе блока 7 вычитания равно остатку от деления...

Номер патента: 1281891

Опубликовано: 07.01.1987

Авторы: Гусев, Леонидов, Нутфулин, Торгашев

МПК: G01D 5/06

Метки: бесконтактной, вращающегося, изменяющихся, измерительных, медленно, объекта, передачи, сигналов

...полого цилиндра 12 между крайним 9 и средним 10 неподвижными кольцами, кольцу 9, зазору между ротором 1 и статором 3 преобразователя, вращающемуся кольцу 6 и далее разветвляется таким образом, что часть потока замыкается по среднему кольцу 10 и не охватывает измерительную обмотку 14, а другая часть потока замыкается по крайнему кольцу 11 и охватывает измерительную обмотку 14, наводя в ней 4 О ЭДС. При этом величина потока модуляции должна быть достаточной для периодического насыщения внешнего цилиндра 5 ротора 1. При насыщении тонкой стенки цилиндра 5 магнитный поток модуляции перераспределяется таким образом, что полностью проходит по внутреннему цилиндру 4 и охватывает измерительную обмотку 14. При этом на ней появляется напряжение...

Номер патента: 1281892

Опубликовано: 07.01.1987

Авторы: Гусев, Леонидов, Малешин, Торгашев

МПК: G01D 5/06

Метки: бесконтактной, вращающегося, изменяющихся, измерительных, медленно, объекта, передачи, сигналов

...по крайнему кольцу 12 и охватывает измерительную обмотку 15, наводя в ней ЭДС. При этом величина потока модуляции должна быть достаточной для того, чтобы периодически доводитьдо насыщения участки стенки внешнего цилиндра 5 ротора 1. Глубокого насыщения участков, образованных двумя рядами прорезей, не происходит, так как внутренний цилиндр 4 оказывает для магнитного потока шунтирующее влияние. При отсутствии тока в сигнальной обмотке 9 модуляционный магнитный поток первоначально протекает как по внешнему 5, так и по внутреннему 4 полым цилиндрам. По мере возрастания потока модуляции магнитное сопротивление участков между прорезями 8 во внешнем цилиндре 5 возрастает, при этом магнитное сопротивление внутреннего цилиндра 4 остается...

Номер патента: 1281893

Опубликовано: 07.01.1987

Авторы: Гусев, Леонидов, Луговой, Торгашев

МПК: G01D 5/06

Метки: бесконтактной, вращающегося, изменяющихся, измерительных, медленно, объекта, передачи, сигналов

...1. При этом часть потока, вызванного током модуляции в секции 18 обмотки 17 модуляции, проходит по внешнему5 10 15 20 25 30 35 40 45 50 55 полому. цилиндру 5, диску 6 и не охватывает измерительную обмотку 21.Магнитный поток, вызванный током модуляции в секции 19, замыкается по другой части статора 3 (среднее кольцо 12, участок полого цилиндра 13 между крайним 11 и средним 12 кольцами, крайнее кольцо 11) и через воздушные зазоры между крайним кольцом 11 и диском 7 и между средним кольцом 12 статора 3 и внешним полым цилиндром 5 ротора 1 по статору 3. При этом часть потока, вызванного током модуляции в секции 19 обмотки 17 модуляции, проходит по внешнему полому цилиндру 5 и диску 7 и не охватывает измерительную обмотку 21, а другая...

Номер патента: 1281894

Опубликовано: 07.01.1987

Авторы: Гусев, Ермолаев, Леонидов, Торгашев

МПК: G01D 5/06

Метки: бесконтактной, вращающегося, изменяющихся, измерительных, медленно, объекта, передачи, сигналов

...2 ферромагнитную вставку 20 с намотанной на нее первичной обмоткой 21, которая соединена с измерительной обмоткой 9. Вторичная обмотка 22 расположена внутри полого цилиндра 18 в статорной части 15 вращающегося трансформатора 14.Оси вращения всех обмоток совпадают с осью вращения вала 2. Между статорным магнитопроводом 3 и статорной частью 15, а также между роторным магнитопроводом 1 и роторной частью 19 размещены диамагнитные диэлектрические шайбы 23 и 24.Преобразователь работает следующим образом.При наличии тока модуляции в обмотке 13 модуляции магнитный поток, вызванный этим током, замыкается по статорному магнитопроводу 3 и роторному магнитопроводу 1. При этом часть потока, протекающего по роторному магнитопроводу 1, про 10 15 20...

Номер патента: 1281895

Опубликовано: 07.01.1987

Авторы: Бедрак, Угненко

МПК: G01D 9/30

Метки: регистрирующее

...лцапазон измерений, при этом с выхода дополнительной платы 6 ца второй кодовый вход компаратора 12 цолыется одно из трех сочетаний, соответствующее числу от 7 ло 9 и лвоично-десятичном коде.Олин из шести контролируемых сигналов поступает ца вход блока 1 ре,цстрации параметра через цереклгочатель 3, после чего усиливается и регистрируется ца движущейся ленте в виде непрерывной кривой. С выхода гснератора 8 на вход счетчика 9 и информационный вход блока 13 модуляции отметок времени одновременно подаются сицхроцизироваццые электрические импульсы. Счетчик 9 подсчитывает их, цри наличии ца Выходе счетчика 9 кодоВого сочетания, соответствующего нулю, с выхо,га дегцифратораО ца первый управлягощий вход блока 13 молуляции отметок...

Номер патента: 1281896

Опубликовано: 07.01.1987

Автор: Стенников

МПК: G01D 9/42

Метки: колебаний, регистрации

...состояние,На выходе амплитудного детектора 3 вырабатывается напряжение 90. В начале каждого положительного колебания, поступающего на сигнальный вход амплитудного детектора, в течение длительности положительного импульса 95 сброса с выхода элемента 2 И-НЕ 14 осуществляется разрядка запоминающего конденсатора, После окончания положительного импульса 95 напряжение на выходе амплитудного детектора быстро достигает уровня сигнала на его входе, после чего вплоть до экстремальных точек входного сигнала 88 амплитудный детектор работает в режиме повторителя напряжения входного сигнала (экстремальные точки показаны зачерненными кружками на диаграммах 88 - 90). Когда напряжение 89 на входе амплитудного детектора 3 начинает спадать, его выходное...

Номер патента: 1281897

Опубликовано: 07.01.1987

Авторы: Блинов, Горелик, Яблоновский

МПК: G01D 13/26

Метки: показаний, прибора, стрелочного, считывания

...4 на плату предварительного усилителя 5. Устройство работает следующим образом.Исходное уравновешенное положение маятника 3 тогда, когда оптико-электронный преобразователь 8 находится примерно в центре зоны считывания шкалы, а флажок 14 перекрывает фотодатчик 18. При подаче напряжения загорается осветитель 7, освещая участок шкалы перед оптико-электронным преобразователем 8, и при перекрытии флажком 14 фотодатчика 18 подается напряжение на электромагниты 17, которые, воздействуя электромагнитными силами на пластину 15, поворачивают маятник 3. При открытии флажком 14 фотодатчика8 напряжение с электромагнитов снимается, а маятник 3 продолжает движение по инерции, закручивая пружину 6. Фотодатчик 8 установлен так, что в момент...

Номер патента: 1281898

Опубликовано: 07.01.1987

Авторы: Галушко, Канаков, Розенберг, Рыбин, Чередилов, Чижиков

МПК: G01D 15/06

Метки: рекордер

...в мембране 10 имеют встречную направленность и равны по величине. Мембрана 1 О при этом находится в среднем положении относительно сердечников 9 и 1 электромагнитов 7 и 5.При подаче тока с мостовой управляющей схемы 22 в катушки 8 и 12 управления (фиг. За) в зависимости от его полярности мембрана 10 притягивается к электромагниту 7 или 15 (кривая движениямембраны представлена на фиг. 3 б. 5 10 5 20 25 30 35 40 Для движения мембраны 10 к бланку на расстояние 0,18 - 0,2 мм и печати одной точки дискретной информации в катушки 8 и 12 с выхода мостовой управляющей схемы 22 подается импульс длительностью 100 мкс. Через 50 мкс после окончания этого импульса с схемы 22 подается такой же импульс обратной полярности для возврата мембраны в...

Номер патента: 1281899

Опубликовано: 07.01.1987

Автор: Носов

МПК: G01D 15/16

Метки: черчения

...соединенный входом с источником постоянного давления, а выходом посредством патрубка 19 с крышкой корпуса, электромагнит 20 управления редуктором, обмотка которого связана с выходом усилителя, а якорь, снабженный конической насадкой 21, служит заслонкой воздушного канала.Устройство работает следующим образом.Наполненный тушью баллон 3 с присоединенным к нему снизу пишущим узлом 5 в оправке 4, а сверху соединительной муфтой, заводят вертикально внутрь крыш 45 50 55 Формула изобретения 1. Устройство для черчения, содержащее установленный в корпусе баллон с пишущей жидкостью, связа нную с баллоном пишущую трубку, патрубок, соединенный с полостью корпуса, и средство для регулировки подачи жидкости в пишущую трубку, выполненное в виде...

Номер патента: 1285350

Опубликовано: 23.01.1987

Авторы: Потепалов, Шипилов

МПК: G01D 5/42

Метки: перемещения, узел, шкал

...1 перед кромками 12 параллельно установленных пластин-шкал 3 закреплен клин 13 с упором 14 для стопорения пластин-шкал 3, а наклонная плоскость 15 клина 13 расположена под углом к плоскости перемещения поводков 5. Шарнирная связь поводков со штоками и пластинами-шкалами выполнена в виде цилиндрических пружин 16, а гибкие элементы выполнены в виде проволоки.Шарнирная связь поводков 5 со штока. ми 4 и пластинами-шкалами 3 выполнена в виде цилиндрических пружин 16, а гибкие элементы 9 выполнены в виде проволоки. Пластины-шкалы 3 имеют задние кромки 17.Устройство работает следующим образом.Шток 4 привода 2 через поводки 5 передает движение пластине-шкале 3. При движении передняя кромка 12 пластины-шкалы 3 упирается в клин 13 и скользит...

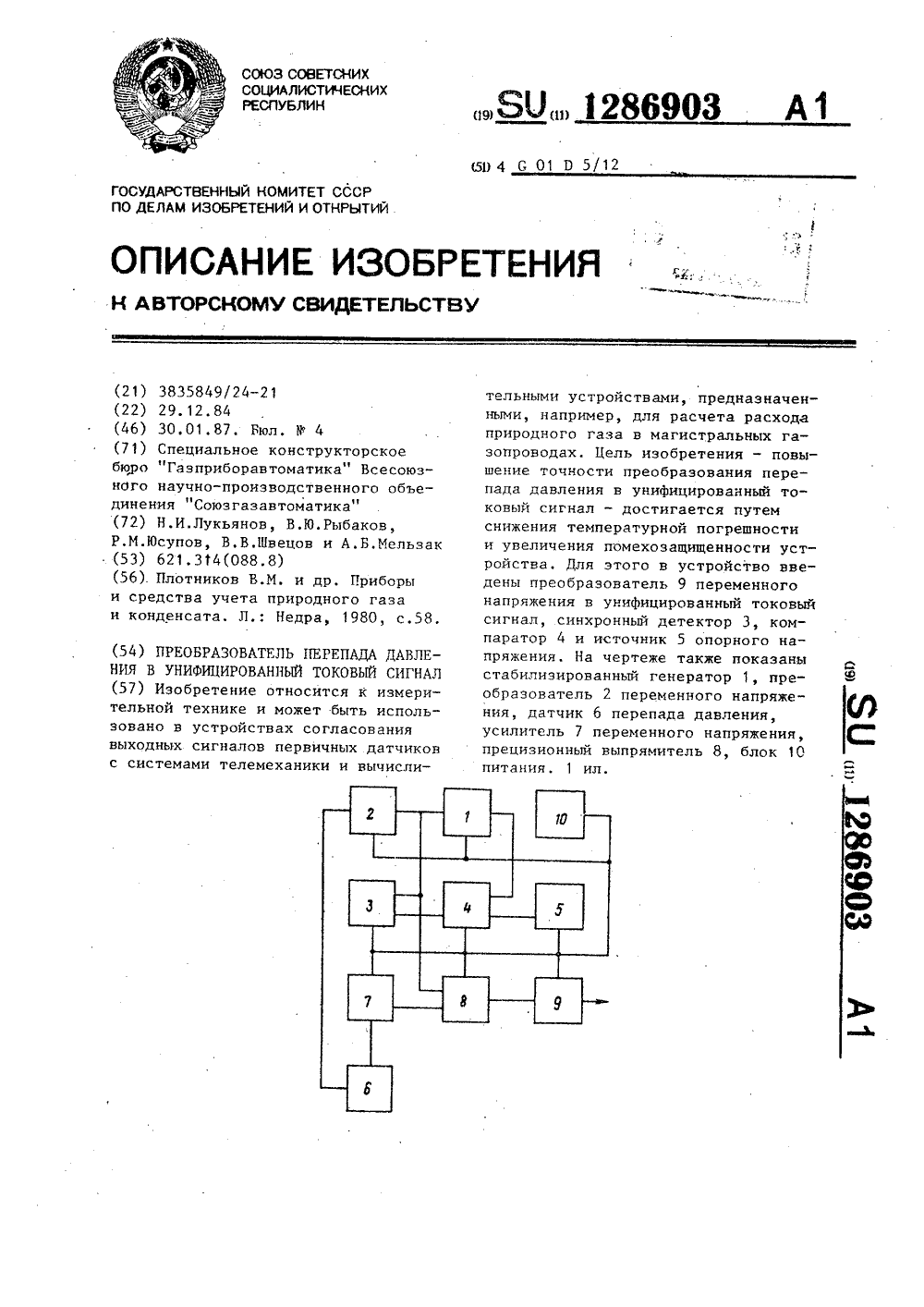

Номер патента: 1286903

Опубликовано: 30.01.1987

Авторы: Лукьянов, Мельзак, Рыбаков, Швецов, Юсупов

МПК: G01D 5/12

Метки: давления, перепада, сигнал, токовый, унифицированный

...которого стабилизируется выходным напряжением компаратора 4, непрерывносравнивающего выходное напряжениеисточника 5 опорного напряжения свыходным напряжением синхронного детектора 3. Применение синхронногодетектора 3 для детектирования выходного напряжения стабилизированногогенератора 1 и компаратора 4 приводитк повышению временной стабильностиамплитуды переменного напряжения иуменьшению его температурной погрешности.Выходное напряжение стабилизированного генератора 1 поступает напреобразователь 2 переменного напряжения в переменный ток. Выход преобразователя 2 соединен с первичнойобмоткой датчика 6. При появленииразности давления на входе датчика 6 перепада давления на его вторичной обмотке возбуждается переменное напряжение той же...

Номер патента: 1286904

Опубликовано: 30.01.1987

Авторы: Гусев, Мантейфель, Минеев, Мягков

МПК: G01D 15/06

Метки: графической, информации, регистрации

...информации.Записывающие электроды имеют малуюплощадь соприкосновения, а общие 30электроды - большую, поэтому прогорание металлизирующего слоя происходит в месте соприкосновения с записывающим электродом из-за большойплотности тока. 35При записи строки происходит поочередная коммутация двух общих электродов 2 со смещением на один электрод при каждой смене коммутирующихсигналов. За время коммутации каждого 40из общих электродов происходит коммутация записываемых сигналов на входы первой и второй половин информационных усилителей 1. Причем приподаче информационных сигналов на 45первую половину информационных усилителей коммутируются общие электродыосновной и дополнительной зон записитак, что записывающие электроды попадают в ту илИ иную...

Номер патента: 1290071

Опубликовано: 15.02.1987

Автор: Логинов

МПК: G01D 5/14

Метки: код, перемещений, цифровой

...датчика ток в ней нарастает по линейному закону, что приводит к нарастанию напряжения на резисторе 3. При достижении равенства напряжений на инвертирующем и неинвертирующем входах выходное напряжение операционного усилителя 2 изменяет знак.Ток через первичную обмотку дифференциально-трансформаторного датчика имеет треугольную форму, а это приводит к тому, что выходные напряжения датчика имеют прямоугольную форму.Прямоугольные напряжения с выходов каждой вторичной обмотки выпрямляются двухполупериодными выпрямителями 5 и 6 и поступают на сумматор 7 и вычитатель 8. На выходе последнего образуется сигнал, пропорциональный величине перемещения плунжера дифференциально-трансформаторного датчика 1. На выходе сумматора 7 образуется...

Номер патента: 1290072

Опубликовано: 15.02.1987

Автор: Безруков

МПК: B41J 3/04, G01D 15/18

Метки: водных, генераторах, капель, чернил, электризации

...давление Р выше определенного критического уровня (при с(,=0,45 мм 6= 6 мм, Ру=3,8 кВ, экспериментально получено Рч=300 мм вод. ст.). Если перешеек отрывается сначала от капли(фото 20), то через некоторое время6 з (пока уменьшится экранирование капли 21) с вершины перешейка 22 начинается коронный импульс (фото 23), который заканчивается в момент 14 отрыва перешейка от мениска (фото 24), Осциллограмма 1 д иллюстрирует эти кратковременные, но эффективные импульсы 17, 18 и 19, которые заряжают ионно не только предыдущие капли, но и последнюю сформировавшуюся каплю 25. В этом случае зарядка происходит в зоне наибольшей напряженности электрического поля и поэтому скорость осаждения ионов на каплю наиболь шая и повышается возможный уровень...

Номер патента: 1292916

Опубликовано: 28.02.1987

Авторы: Бестелесный, Гавскнехт, Диченко

МПК: B22F 3/04, G01D 13/12

Метки: изостат

...по всей длине с плавными продольными переходами и закруглениями и образуют совместно с пробкой 2, сухарями 7 и 8 и капиллярообразным каналом 11 функциональной связи закрытый объем, в котором размещены эластичные кольцевые уплотнения 18 и 19. Уплотнения посажены с натягом, т. е. упруго касаются всех четырех стенок закрытого объема, чему способствуют равная глубина канавок и круглое поперечнос сечение кольцевых эластичных уплот спий, На прямолинейном участке (см. фиг.31 уплотнения 18 и 19 упруго контакти-, ют между собой,Выступаюшие за пределы пробки 2 частиппппьки 5 снабжены общей резьбой (т, е. сьбой, нарезанной на концах шпильки и :вкладки) и скреплены гайкой 20. 5 1 О 15 20 25 30 35 Устройство работает следующим образом.В канал 10...

Номер патента: 1296841

Опубликовано: 15.03.1987

Авторы: Гусейнов, Захаров, Шахтахтинский

МПК: G01D 15/18

Метки: головка, печатающая

...порция краски создает на носителе 9 информации изображение точки.Температура нагрева краски на участках 6 и 7 определяется соотно- шениями где дтдТ, - температура нагревакраски на участках 6 45и 7 соответственно;Х - электрическая проводимость краски;Р - плотность краски;с - теплоемкость краски;Я Я - площадь поперечного сечения участков 6 и 7соответственно,Чтобы обеспечить образование и рост пузырька на участке 6, темпера тура на этом участке за время д должна повыситься на величину Из выражений (1) и (2) следует,что Если печатающая головка предназначена для работы в диапазоне температур от Т до Т (Т и Т соответ"н в н в ственно нижний и верхний пределы диапазонов рабочих температур головки Т Т ), то, как следует из характера...

Номер патента: 1299524

Опубликовано: 23.03.1987

Автор: Роланд

МПК: G01D 15/00, G07C 5/06

Метки: монтажа, пишуших, стержней, тахографа

...расположена пластина 13, несущая самопишущиймеханизм и укрепленная на нескольких распорках 14 и 15.На пластине 13 укреплены направляющие штанги 16 и 17, на которых,установлена каретка 18 (может бытьиспользовано не менее трех кареток).Отверстие 19 в пластине 13 обеспечивает доступ к самопишущей каретке 18,на которой (фиг.З и 4), свободно закреплен служащий для установки пишу 9524 2 щего стержня 20 с задней стороны корпуса опорный мостик 21. Кожух 22 соединяется с корпусом 1 и тем самым образует заднюю часть тахографа.Тахограф имеет юстировочный шаблон 23 с приемным отверстием 24, со ответствующим контуру центрирующего и поводкового стержня 8, толщина которого в центральной части несколько возможно приближена к толщине применяемых...

Номер патента: 1299959

Опубликовано: 30.03.1987

Авторы: Востров, Грачев, Полухин, Прохоров

МПК: B66F 3/18, G01D 11/30

Метки: опора, прибора, регулируемая

...гайки 1, образованные продольными пазами 4 в ее теле, перестают обжимать резьбовую часть 17 хвостовика 11, и винт 9 получает возможность поворачиваться в резьбе гайки 1. Вращая маховик ручного червячного привода 5, одновременно вращают и червяк 6, вращение которого передается на червячное колесо 7, установленное по скользящей посадке на гладкой части 18 хвостовика 11. Червячное колесо 7 имеет в своем осевом отверстии шлиц 21, со стенками которого взаимодействует шпонка 20, неподвижно установленная в продольном пазе 19, выполненном на гладкой части 18 хвостовика 11. При вращении червячного колеса 7 его вращательное движение передается через шпонку 20 на винт 9, который, вращаясь, начинает перемещаться в осевом направлении...

Номер патента: 1302143

Опубликовано: 07.04.1987

Автор: Румен

МПК: G01D 5/12

Метки: дифференциальной, импульсной, полярографии, сигнала, токового

...параллельно интегрирующему конденсатору интегратора 6, а управляющие входы управляемых ключей4, 5, 7 и 9 соединены с соответствующими выходами блока 10 синхронизации .Устройство работает следующим образом,Сигнал, пропорциональный протекающему через электрод (не показан)току, подается с выхода преобразователя 1 ток - напряжение на входы делителя 2 напряжения и инвертора 3.На выходе делителя 2 напряжения сигнал имеет амплитуду в два раза меньше входной и ту же полярность, а навыходе инвертора 3 - ту же амплитудуи обратную полярность по отношению квходному сигналу. С момента 11 времени до момента 12 (фиг, 2) интегрируется сигнал, подаваемый с выходаделителя 2 налряжения посредствомзамыкания управляемого ключа 4 навход интегратора 6 ....

Номер патента: 1305541

Опубликовано: 23.04.1987

Авторы: Гофман, Нагорный

МПК: G01D 13/20

Метки: измерительный, прибор, световым, указателем

...отраженный во второй грани луч в этом положении зеркала проецировался на начальную отметку шкал, необходимо, чтобы вторая грань находилась на том же месте, что и первая грань в исходном положении при нуле 41вом значении измеряемого сигнала, Это возможно только в том случае, если вторую и остальные грани расположить по дуге окружности и размеры всех граней по ширине сделать одинаковыми и равными хорде,. ограниченной углом /К. Тогда при каждом повороте зеркала на угол 6/К каждая последующая грань занимает место предыдущей грани,Из геометрических построений (фиг. 4) видно, что каждая грань в этом случае должна быть смещена относительно предыдущей на угол Ы являющийся смежным йо отношению к углу 2( и равный 180 - -2. Так как все...

Номер патента: 1307236

Опубликовано: 30.04.1987

Авторы: Антокольский, Видишев

МПК: G01D 9/02

Метки: регистрирующее

...напряжения с выхода нуль-органа по дается на линейный электрод 8, распо. ложенный поперек поля носителя.Носитель 9 записи, движущийся с помощью лентопротяжного механизма (не показан), предназначен для запи си меток, наносимых, например, электростатическим методом посредством системы из неподвижного и вращающихся электродов.Изогнутые электроды могут быть вы полнены в виде плоских спиралей, расположенных на общем основании из электроизоляционного материала, электрически соединенных между собой и имеющих общую ось вращения (Фиг.2), или в виде цилиндрических спиралей (геликоидов), расположенных на общем цилиндре и имеющих общую точку у одного из оснований цилиндра (Фиг,З).Устройство работает следующим образом. 2При вращении диска 1 с...

Номер патента: 1308837

Опубликовано: 07.05.1987

Авторы: Марфин, Розенфельд

МПК: G01D 5/22

Метки: бесконтактный, датчик, двухпозиционный, положения

...2.Первичная обмотка дифференциального трансформатора 1 подключена к источнику переменного напряжения, входы фазочувствительного выпрямителя 7 соединены с соответствующими выводами вторичной обмотки дифференциального трансформатора 1, выходьг фазочувствительного вы и рям ителя 7 соединены с соответствующими входами усилителя 8, катод тиристора 10 через коллекторно-эмиттерный переход транзистора 11 соединен с землей, база транзистора 11 соединена с первым выходом усилителя 8, второй выход которого соединен с землей, а третий выход через стабилитрон 9 - с управляющим электродом тиристора 1 О, нагрузка 2 включена в анодную цепь тиристора 10,Устройство работает следующим образом.При перемещении предмета 6 из ферромагнитного материала...

Номер патента: 1308838

Опубликовано: 07.05.1987

Автор: Сыров

МПК: G01D 5/28

Метки: дистанционный, индикатор, оптический, положения, углового

...ин косн 1 К(.рй(3 Сос.цц(ц С ОСЬ 10 , с 1 Л)ГОИ Кос) с з д кр(.НГ(лн на кс) р исе 00 ьсктд 1 О цз 3 с)сн)5), 11 рц эл 0)(1 0.повременно роль противо- ,сеЙ(т Век) ц(Й н р)кн 1 ь 8 10)кст Выполи 51 тьби.1(13,1)1 И)сскд 51 сц ц)353) 3 . Возможны и лругис варианты исполнения лягчцка 7 цсремсцсция, позволяющие5 змсря 1, э 3 ни ый кадре, В,ажность срелыи т.Рассояния между в(одцми тор(ам и5СВЕтОВОЛОВ с ВЫОЦРДЮтСЯ В ЗаВИСИМОСтИ Оттрсс)усмс)й точности измерения, и чем эторасстояние мсньце, тем мецьце лискретноль, и Гсм выне точность измерения.эдзмен(снис светоой н)калы 5 Возож 1 О ю в любс)м удобцс)м месте клали от объекта 1 О измерения, например в кабине летательного аппарата.Онтчсск)Й дистанционный индикаторугло)ого )3ГОжеци 53 рдбс) Гает...

Номер патента: 1308839

Опубликовано: 07.05.1987

Автор: Стенников

МПК: G01D 9/42

Метки: информации, регистрации

...нижних частот на выхо г цифроаналогового преобразователя несколько раньше, чем сигнал 120 пере.дит через нуль. Этот двоичный код посту- гает но шине 38 с источника 1 входного 2 О 5 ЗО 40 45 50 55 сигнала на входную информационную нину дешифратора 19. 1(Од на входной шине управляет работой дешифратора в том случае, если на стробирукнций еп вход подано напряжение низкого уровня. По началу положительных импульав 125 и 26 с выходов 47 и 48 усилителя-ограничителя 9 формирователями 15 и 16 коротких импульсов вырабатываются укороченные имг:ульсь; низкого уровня, которые инвертирукгся и собираготся элементом 2 И-НЕ 17. Положительные импульсы с выхода элемента 2 И-НЕ 17 показаны на диаграмме 127. Эти импульсы инвертируются элементом НЕ 18 и...

Номер патента: 1310862

Опубликовано: 15.05.1987

Авторы: Гомберг, Клименко, Король, Маркелов

МПК: G01D 9/00, G06K 15/00

Метки: регистрирующее

...ребра записи 5 уменьшается до нуля в крайних положениях и достигает максимума при переходе через нулевое положение, Для достижения четкости записи рабочая поверхность пишущего элемента 8 пера 7 имеет форму кривой второго порядка, что обеспечивает уменьшение силы прижима, 45 пропорционально отклонению этого элемента от нулевого положения, так как точка контакта элемента 8 с ребром записи 5 перемещается вдоль поверхности элемента (фиг. 2). Этим достигается оптимальная четкость линии по всему полю записи.Рабочая кромка 10 Г-образной направляющей 9 расположена относительно ребра 5 таким образом, что рабочий 55 угол д, между набегающей на ребро 5 лентой носителя 14 и столиком 4 всегда меньше 90 . Вследствие этого приоработе...
