Номер патента: 145012

Опубликовано: 01.01.1962

Автор: Васильев

МПК: G01D 1/04, G01F 15/06

Метки: координатно-измерительное

...материала со щупом индуктивного датчика,Токовая обмотка б подключена к сети через активное сопротивление 7, Обмотки 8 и 9 напряжения счетчика подключены к стабилизатору 1 напряжения через последовательно соединенные обмотки 10 и 11 магнитного усилителя 12, включенного на выходе тахогенератора 13, обороты которого пропорциональны величине линейной скорости трансформаторной ленты, так как приводной цилиндр 14, соединенный с осью тахогенератора, получает вращения от движущейся ленты транспортера.Левая система обмоток 4 и 8 счетчика создает момент, пропорциональный объему переносимого материала, а правая система обмоток б и 9 развивает момент, зависящий от скорости движения транспортера,М 145012 что позволяет исключить влияние колебаний в...

Номер патента: 145076

Опубликовано: 01.01.1962

Автор: Толстошей

МПК: G01D 9/40

Метки: движения, локомотивов, маневровых, параметров, регистрации

...катушки 12 для использованной ленты, системы передачи 13 для вращения второй катушки с окружной скоростью, равной скорости движения использованной ленты, устройство записи положения контроллера, состоящее из второго сельсина 14 вспомогательного колеса 15, гибкой передачи 1 б и пера 17, и электрическую схему для записи на ленте отметок времени, содержащую источник питания 18, выключатель 19, емкость 20, сопротивление 21, потенциометр 22, неоновую лампочку 23 и реле 24 с пером. Собственно прибор, прикрепленный к кронштейну 5 датчика движения, с колесом последнего соединяется посредством карданной передачи 25. Кронштейн 5 датчика движения укреплен к буксе локомотива (вагона). Отключение, прибора производят путем поднятия колеса 4...

Номер патента: 145363

Опубликовано: 01.01.1962

Авторы: Абдуллаев, Барденштейн, Лейтман, Сушков

МПК: G01D 5/02, G01D 9/12

Метки: регистрации, сигналов

...кулисы 5, центр сферы верхнего конца штока 4, а также ось паза кулисы 5 лежат на одной прямой, то обеспечивается точная линейная зависимость между перемещениями дна сильфона и145363каретки 8, Регулировка диапазона перемещения (передаточного коэффициента механизма) и нулевого положения каретки 8 осуществляется путем перемещения плат 12 и 13, несущих ось 11 кулисы 5 и закрепленных винтами 14 друг к другу или к стойке 15Связь между кареткой 8 и сильфоном 1 в данном передаточном механизме геометрически разомкнута за счет свободного касания штоком 4 дна сильфона 1 и кулисы 5. Кинематическое замыкание обеспечивается выборкой люфта под действием собственного веса каретки 8 и кулисы 5 при вертикальном расположении шкалы, В случае...

Номер патента: 145364

Опубликовано: 01.01.1962

Авторы: Солдатенков, Солнцев

МПК: G01D 9/10, G01D 9/26

Метки: лентопротяжный, механизм

...двигателя, внутреннее колесо 7, наружное колесо 8, концевые ролики 9 и фрикцион 10 с колесами.Фрикцион применен с целью сохранения носителя в момент раскручивания рулона до номинальных оборотов.Фрикцион состоит из винта 11, получающего вращение от наружного колеса 8, и гайки 12 с резиновым ободом, передающей вращение катушке с носителем. Винт имеет равномерный шаг и получает от нарукного колеса постоянное число оборотов, соответствующее данной включенной скорости, Следовательно, гайка 12 имеет равномерное поступательное движение к центру окружности рулона. По мере сматывания носителя с рулона, обороты последнего должны возрастать для протяжки в единицу времени одного и того же числа метров носителя. Обороты рулона увеличивает гайка...

Номер патента: 145449

Опубликовано: 01.01.1962

Автор: Отточек

МПК: B41L 47/60, G01D 11/18, G11B 23/42 ...

Метки: магнитных, разметчик, фонограмм

...двумя пружинами: мягкой 3 и жесткой 4, установленными на оси так, что одним концом они опираются на плато аппарата, а другим - на опорное кольцо 5, связанное с осью магнитноэлектрической системы.Кольцевая катушка б, помещенная в постоянном магните 7, подключена к воспроизводящей головке магнитной фонограммы, сигнал с которой управляет подвижной системой самописца, наносящего рядом с воспроизводимой фонограммой видимую кривую уровня записи - огибающую записанных сигналов. Для компрессирования амплитудных отклонений пишущего приспособления при больших уровнях сигнала пружины установлены так, что более кесткая пружина 4 начинает дей ствовать только при значительном отклонении подвижной системы самописца.145449 Таким образом, описываемый...

Номер патента: 145811

Опубликовано: 01.01.1962

МПК: G01D 5/08

Метки: 145811

...способа, в описываемом простейшем случае его выполнения, для трех положений трущейсяпары.Тело 1 передвигается по плоскости тела 2, преодолевая возникающее между ними трение. При отсутствии смазки (положение 1) телоприжимается к плоскости действием собственного веса - силой Я. Дляосуществления передвижения тела в этом случае требуется приложитьсилу Ро,Как уже указывалось импульсы сообщаются либо верхнему, либонижнему телу, либо путем подачи через трубу 3, вибрирующей жидкой или газообразной среды, подаваемой в полость 4 и через ряд каналов 5 в теле 2 в зазор между телами,Тогда, например, тело 1, получив импульс, равный, например,силе Р, отделится от плоскости тела 2 и поднимется на некоторую высоту Ь (положение 11),В течение...

Номер патента: 146062

Опубликовано: 01.01.1962

Авторы: Борисевич, Гольфарб, Преображенский

МПК: G01D 15/18, G01D 5/12

Метки: измерительный, магнитоэлектрический, прибор, регистрирующий

...корпусе 1 помещается съемная вставка 2 с измерительным перопишущим устройством. Это устройство представляет собой многовитковую рамку 3, выполненную из тонкой проволоки и укрепленную на двух растяжках 4 и 5. Концы рамки присоединены к растяжкам, а растяжки - к контактным втулкам б и 7. Верхняя растяжка 4 выполнена в виде тонкой капиллярной трубочки, сообщающейся нижним концом с пером 8, а верхним - с чернильницей 9 Чернильница устанавливается на центральной контактной втулке б, и чернила из нее поступают в капиллярное перо 8 по трубчатой растяжке 4. С целью увеличения магнитной индукции прибора в корпусе установлен постоянный магнит 10, а внутри рамки 3 закреплен железный керн 11. Подключение прибора к измерительной цепи...

Номер патента: 146082

Опубликовано: 01.01.1962

Авторы: Мартинчик, Покровская, Поляк, Старобинц

МПК: G01D 13/00, G01N 30/34

Метки: всех, катионов, металлов, разделения, смесей, щелочных

...хроматографическому разделению проведены методом элюэнтной хроматографии в колонке размерами 1 х 100 си. Колонка содержала 56 г ионита с размерами частиц в пределах 0,10 - 0,25 м,ч. Скорость элюирования - 5 млl11 ин, 11 оскольку опь 1 ты были проведены с хлоридами, то в фильтрате содержапис щеточных металлов определялось по хлориду методом Моря.146082На фиг. 2 изображены выходные кривые при разделении смесей лития и натрия в различных соотношениях на СБРс применением 0,025 н. соляной кислоты в качестве элюэнта.На фиг. 2 видно (см. кривую в нижней части фигуры), что разделение еще вполне отчетливо, когда содержание лития составляет меньше 3% смеси.На фиг. 3 приведены результаты разделения смеси катионов лития, натрия и калия с применением...

Номер патента: 146099

Опубликовано: 01.01.1962

Автор: Волнянский

МПК: G01D 3/10

Метки: осей, рассогласования, угла

...измерения угла рассогласования осей необходимо сосчитать при помощи обычной электронной схемы импульсыстатора и импульсы ротора и искомый угол а определить по формуле:1//Хгде,г г рп - число импульсов статора,Т - число импульсов ротора.Величина измеряемого угла выдается в виде числа импульсов, чтоудобно для использования предлагаемого устройства в качестве входного и выходного блока вычислительных машин и систем автоматического регулированияПредмет изобретенияУстройство для измерения угла рассогласования осей с применением индукционных датчиков с зубчатыми венцами и измерительной схемы, о т л и ч а ю щ е е с я тем, что, с целью преобразования контролируемой величины угла рассогласования в пропорциональное ей число электрических...

Номер патента: 146100

Опубликовано: 01.01.1962

Авторы: Додурин, Долт

МПК: G01D 5/08, G01P 3/44

Метки: датчик, индукционный, компенсационный, скорости

...Этот шкив капроновой нитью Л связан со шкивом 21, закрепленным на оси стакана.Датчик работает следующим образом: при вращении электромагнита 1 его магнитные силовые линии пересекают тело стакана. В послед. нем наводится э.д.с., вызывающая в нем возникновение вихревых токов. Взаимодействие этих токов с полем электромагнита создает впашаюший момент системы. Величина этого момента пропорциональна скорости вращения электромагнита 1. Этот момент поворачивает стакан на некоторый угол.Одновременно, посредством капроновой нити к шкиву стакана прикладывается противодействующий момент, создаваемый электромагнитным механизмом, Величина этого момента пропорциональна току соленоидов, задаваемому дистанционно посредством реостата а (фиг. 2).При...

Номер патента: 146387

Опубликовано: 01.01.1962

Автор: Овчинников

МПК: G01D 5/12, G01L 7/06

Метки: давления, меняющегося, непрерывно

...под его воздействием натяжение струны 7 генераратора 2, предварительно натянутой рычажным механизмом 8. Созданный генератором 2 сигнал преобразуется усилителем 9 в переменный ток. Электродвигатель 3, питаемый напряжением, снимаемым с выхода генератора 2, вращает центробежный регулятор 4, стержень 10 которого приводит в поступательное движение втулку 11, подвешенную на двух гибких мембранах 12 и 13. В свою очередь, втулка 11 через кронштейн 14 и тягу 15 поворачивает относительно оси 1 б коромысло 17, в результате чего перо 18 самописца 5 вычерчивает на движущейся ленте 19 соответствующую кривую 20. Повышение точности регистрации изменения давления в объекте б за счет изменения измерительного хода пружины 21146387производится при помощи...

Номер патента: 146394

Опубликовано: 01.01.1962

Автор: Меллер

МПК: G01D 9/42

Метки: классификатор, механический, осциллограмм

...5 через конденсатор б. Объектив 7 проектирует записанную на пленку 1 осциллограмму на экран 8. Следовательно, увеличенное нзобракение осциллограммы движется по экрану 8.Одним концом рычага 9 след осциллограммы вручную копируется на экране 8, другой конец рычага 9 скользит по клеммам 10. Каждая клемма 10 соединена с одним из счетчиков 11 электроимпульсов.Электрическая цепь, содержащая рычаг 9, клеммы 10, счетчики 11 электроимпульсов, источник питания соединяется прн помощи включателя 12 от эксцентрика 13, приводимого от электродвигателя, Так как пленка 1 и включатель 12 получают привод от одного и того же электродвигателя, то цепь соединяется через определенные промежутки времени, в течение которых пленка движется на равные длины. При...

Номер патента: 146415

Опубликовано: 01.01.1962

Авторы: Ковтонюк, Кокорев

МПК: G01D 5/28

Метки: самописец

...на фоточувствительныйслой электролюминесцентного усилителя б с обратной связью. Усилитель б состоит из проводящего стекла 7, на которое наносится слой 8электролюминофора, затем слой 9 фотопроводника и прозрачный проводящий слой 10. К электродам образованного таким образом конденсатора подводится переменное напряжение 11. Под действием света,отраженного от зеркала гальванометра 1, уменьщаегся сопротивлениеслоя 9 фотопроводника и возникает электролюминесценция люминофора, Благодаря этому на экране возникает вторичное свечение, действующее аналогично первоначальному лучу. При выключении источникасвета люминофор продолжает светиться, световой сигнал запоминаетсяи исчезает с выключением напряжения. Вертикальная развертка лучав приборе...

Номер патента: 146494

Опубликовано: 01.01.1962

Автор: Уверский

МПК: G01B 9/02, G01D 13/04, G02B 27/32 ...

Метки: интерферометр, контактный, экраном

...8 служит оптическим компенсатором системы.Двойная шкала включает основную зигзагообразную шкалу 9 и вспомогательную шкалу 10 в виде системы взаимно параллельных оцифрованных штрихов. Оси симметрии шкал 9 и 10 совпадают. Двойная шкала может перемещаться микровинтом 11,Пучки света, отраженные зеркалами 5 и б, частично проходят через объектив 12 и попадают на экран 1 З, устанавливаемый в плоскости изображения, создаваемого объективом. При небольшой разнице в ходе пучки света интерферируют в плоскости экрана 13 и полоса интер. ференции света вместе с двойной шкалой 14 будет видна одновременно. В белом свете интерференционные полосы окажутся цветными и среди них черная ахроматическая полоса служит указателем положения измерительного...

Номер патента: 146496

Опубликовано: 01.01.1962

Автор: Мелин

МПК: G01B 13/20, G01D 5/42

Метки: отверстий, площади, проточной, сечения, сопловых, турбин, части

...шкалу 9, мерные планки 10, винт 11 перемещения шкалы, неподвижный упор 12, компенсатор И.При измерении прибор устанавливают упорными планками 7 по выходной кромке лопатки и прижимают к внутреннему кольцу соплового аппарата неподвижным упором 12. При повороте прибора относительно выходной кромки лопатки измерительные наконечники 3, скользя по спинке нижней лопатки и по наружному кольцу соплового аппарата, перемещаются в направляющих планках и прогибают резиновую диафрагму 2, Конструкция прибора выполнена так, что жидкость, вытесняемая всеми наконечниками, проходит по каналу к штуцеру 5 и попадает в одну общую стеклянную трубку б. Максимальный уровень жидкости в стеклянной трубке соответствует максимальному перемещению наконечников, а...

Номер патента: 146497

Опубликовано: 01.01.1962

Авторы: Гребень, Кукин, Рабинович, Траубе

МПК: G01B 11/08, G01D 5/04

Метки: время, диаметров, крупногабаритных, станках

...14 б 497последовательно расположенных объективов 9 и 10, фоторегистратора 11 с пружинным приводом 12 и электромагнита 13.При необходимости произвести измерение диаметра детали, например, в начале и конце каждого ее оборота по сигналам, подаваемым датчиком, взаимодействующим с деталью, вспыхивает импульсная лампа 8 и одновременно срабатывает электромагнит 13, поворачивающий рычаг 14, Последний освобождает ограничительный упор 15 вала 1 б пружинного привода 12, в результате чего ведущий зубцовый барабан 1 перемещает фотопленку 18 по фильмовому каналу 19 фоторегистратора 11. Лучи света, проходящие от лампы 8 сквозь просвечивающую шкалу 5 диска д, проектируют ее изображение сквозь объектив 9 на плоскость расположения шкалы 20 диска б и...

Номер патента: 146513

Опубликовано: 01.01.1962

Авторы: Богомолов, Петров

МПК: G01D 5/12, G01W 1/14

Метки: выпавшей, количества, регистрации, росы

...устройства; на фиг. 2 - микрометрический реостатный датчик.Действие предлагаемого устройства основано на определении веса выпавшей росы. В качестве чувствительного элемента использует. ся набор пластмассовых конусов 1 с большим углом раствора при вершине. Конусы закреплены на гибкой нити 2, один конец которой перекинут через блок 3 и соединен с пружинным (или рычажным) динамометром 4, служащим измерителем веса. Другой конец нити 2 соединен с микрометрическим реостатным датчиком б, в электрическую схему которого включен самописец б. Стальная стрелка 7 индикатора микрометрического датчика расположена в кольцевом магнитном поле, образованном кольцевой обоймой 8 и сердечником 9 вызывного электромагнита,При поступлении на электромагнит...

Номер патента: 146593

Опубликовано: 01.01.1962

Авторы: Гурвич, Сучков, Флексер

МПК: G01D 9/34

Метки: многоканальный, регистратор

...4 под воздействием реверсивного механизма посредством троса 7 постоянно смещается вдоль контактов, изолированных друг от друга.Магниты 2 срабатывают только в момент замыкания контактов 8 ползунами 9 каретки 4.Контакты 8 связаны с одним из замкнувшихся контактов 1.Для исключения возможности постоянной регистрации оборвавшегося конца исследуемого образца введена система блокировки.При опускании наклонного рычага 3 замыкается пара контактов 10. включается реле Р, а нормально замкнутый контакт Р , разомкнется. Поэтому при очередном прохождении каретки 4 мимо контактов 8, зафиксировавших обрыв образца, магниты не срабатывают.При скорости перемещения каретки 30 ходов в минуту и при числе контактов 40 - 50 каждый контакт будет подключаться к...

Номер патента: 146958

Опубликовано: 01.01.1962

Автор: Чудов

МПК: G01B 7/14, G01D 5/22

Метки: датчик, дифференциальный, индуктивный

...на фиг. 2 - то же, рычажный вариант.Датчик имеет две катушки 1 с независимыми магнитопроводами, каждый из которых состоит из трех частей; неподвижной 2 и двух подвижных 3, связанных с разными наконечниками 4, причем при движении последних зазоры между подвижной и неподвижной частями магнитопроводов остаются постоянными, а зазор между двумя подвижными частями магнитопровода меняется, увеличиваясь в одном магнитопроводе и уменьшаясь на ту же величину в другом. При смещении детали относительно корпуса датчика без изменения размера зазоры не меняются.Наличие постоянных зазоров в магнитных цепях при малой длине и большой площади этих зазоров практически не отражается на чувствительности датчика, Благодаря малому весу подвижных частей...

Номер патента: 146971

Опубликовано: 01.01.1962

Авторы: Борисевич, Гольдфарб, Касторский

МПК: G01D 15/24

Метки: винтовой, записи, линии

...и равномерно перемещающейся в направлении, перпендикулярном движению носителя.В результате перемещения в двух взаимно перпендикулярных направлениях двух элементов устройства - носителя и пишущего механизма - запись на носителе производится по винтовой линии.При необходимости одновременной записи нескольких показаний на подвижной каретке может быть размещено несколько пишуньих гальванометров.Запись может быть произведена как на носитель, склеенный в кольцо из ленты, так и на носитель, расположенньш на барабане.Перемещения носителя записи и каретки с гальванометрами кинематически связаны и осуществляются от общего пружинного или электрического двигателя. Изменение шага винтовой линии записи может производиться, например, при помощи...

Номер патента: 146972

Опубликовано: 01.01.1962

Автор: Князевский

МПК: G01D 9/42

Метки: кривых, ламп, параметрам, построения, распределения, статистического, электронных

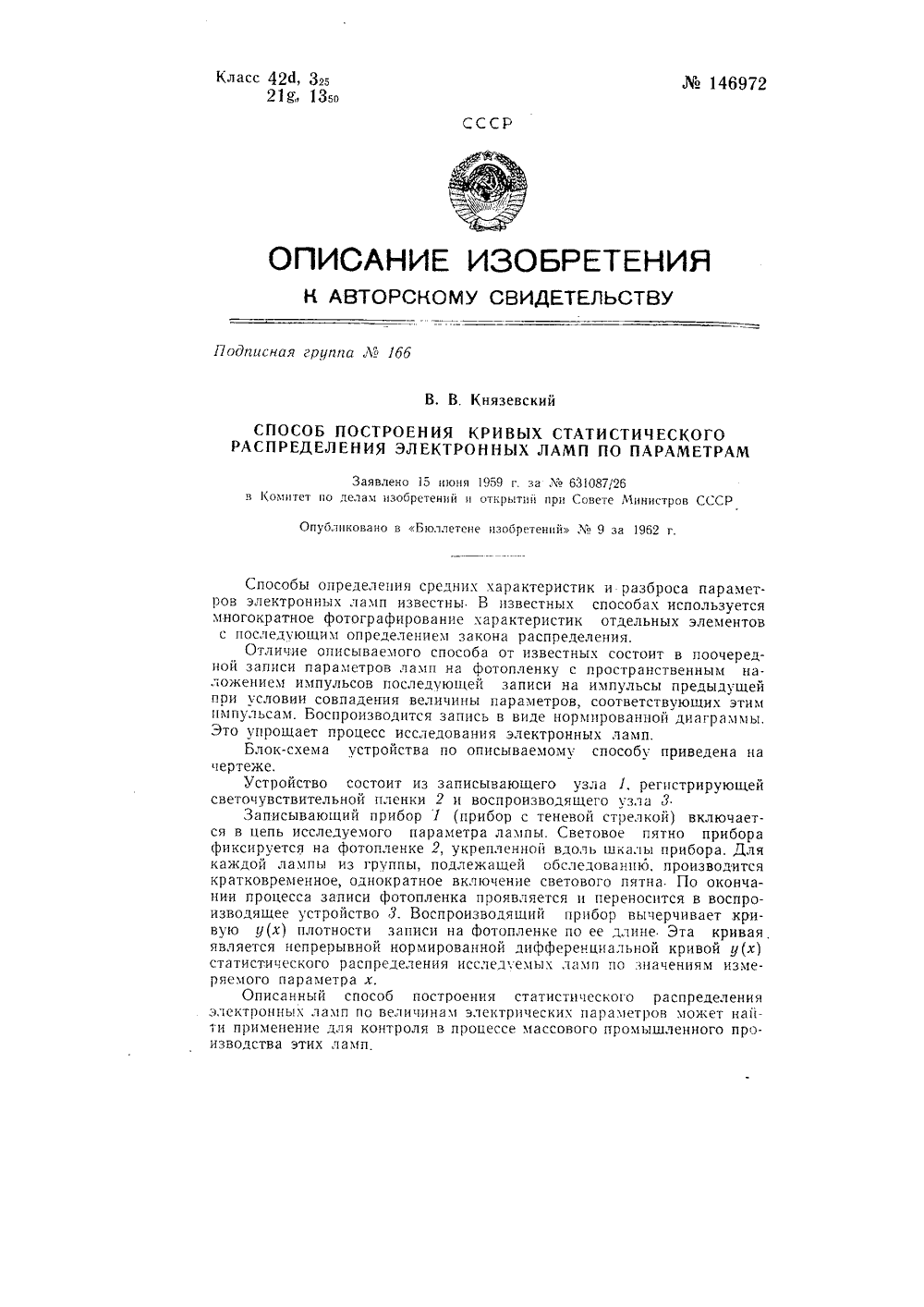

...светочувствительной пленки 2 и воспроизводящего узла 3Записывающий прибор 1 (прибор с теневой стрелкой) включается в цепь исследуемого параметра лампы. Световое пятно прибора фиксируется на фотопленке 2, укрепленной вдоль шкалы прибора. Для каждой лампы из группы, подлежащей обследованию, производится кратковременное, однократное включение светового пятна По окончании процесса записи фотопленка проявляется и переносится в воспроизводящее устройство 3. Воспроизводящий прибор вычерчивает кривую у(х) плотности записи на фотопленке по ее длине. Эта кривая является непрерывной нормированной дифференциальной кривой у(х) статистического распределения исслед,емых ламп по значениям измеряемого параметра х.Описанный способ построения...

Номер патента: 147082

Опубликовано: 01.01.1962

Автор: Серебрянный

МПК: G01D 13/16

Метки: перемещений, точных, угловых

...осуществления предложенного способа.Стержень 1 из упругого материала нагружают постоянно действующим на одном конце крутящим моментом Л 1 и фиксируют его зажимами 2 и 3, располагаемыми вдоль стержня в двух плоскостях. Свободный конец стержня соединяется с исполнительным органом (на чертеже не ,показано), которому необходимо сообщить точное угловое перемещение. Угловые перемещения осуществляются следующим образом.Зажим 2 закрывается, зажим 3 открывается, после чего стержень закручивается. Затем зажим 3 закрывается, а зажим 2 открывается, и участок стержня, находящийся между зажимами 2 и 3, раскручивается на некоторый угол. Зажим 2 закрывается, зажим 3 открывается, и цикл повторяется, Соотношения между 1 Ии размерами упругого стержня...

Номер патента: 147230

Опубликовано: 01.01.1962

Авторы: Аксенов, Куприянов

МПК: G01D 5/241

Метки: бесконтактный, датчик, емкостной, полупроводниковый

...Составитель описания Г. А, Емельянов Редактор Н. Л. Корченко Техред А. А. Кудрявнцкая Корректор В. АндрианоПоди. к печ, 17 ХгЗак. 5051ЦБТИ Комитета по Формат бум 70;С 08/,Тираж 800делам изобретений и открытий при Москва, Центр М. Черкасский пер.,Объем 0,18 пзд, лЦена 4 копСовете Министров СССРд. 2/6. Типография ЦБТИ, Москва, Петровка, 4. 1, Полупроводниковый бесконтактный емкостной датчик, содержащий нелинейный РС-генератор, переменную емкость, усилитель, в коллекторной цепи которого включено исполнительное реле, отл и ч ающ и й с я тем, что, с целью повышения чувствительности устройства и уменьшения габаритов переменной емкости, последняя включается между выходом генератора и входом усилителя, причем роторная пластина,...

Номер патента: 147330

Опубликовано: 01.01.1962

Автор: Кондаков

МПК: G01D 15/24

Метки: механическим, печатающее, приводом

...связанный с роликами 9 и 8. Печатающий молоток б приводится в поступательное движение от ребристого валика 1. Для осуществления механической синхронизации14330удара молотка б по знаку типового колеса 11 ребристый валик 1 с валиком 10 связан через коническую зубчатую пару 14 и червячную пару 15 с передаточным отношением 15:1, Таким образом за оборот ребристого валика 1 типовые колеса 11 повернутся на угол одной пятнадцатой части окружности. Для регулировки прохождения цифрового знака под молотком пакет типовых колес 11 на валике 10 имеет угловой поворот и закрепляется в нужном положении. На валике 10 закрепляется фотодиодный синхронизатор 13 с продольными отверстиями, имеющий угловую регулировку опережения. Свет от лампы, проходящий...

Номер патента: 147355

Опубликовано: 01.01.1962

Автор: Шкарлет

МПК: G01D 5/243, G01N 27/90

Метки: бесконтактного, металлических, параметров

...- амплитуда напсистемы датчиков. Кривые 1, 2 и 3 соответствую147355контролируемого параметра изделия; 50 - это величина заранее устанавливаемого зазора.Кривая 4 (см, фиг. 2) соответствует кривой 2 на фиг. 1, Эта кривая характеризует процессы, происходящие при отклонении зазора от 50 для одного значения контролируемого параметра, Изменение зазора между датчиком и контролируемым изделием, когда среднее значение зазора равно 5 о, происходит по кривой 5, Этому соответствует изменение амплитуды напряжения У во времени 1, изображенное кривой б.Если среднее значение зазора увеличится, т, е, контролируемое изделие отодвинется на некоторое расстояние Л 5 от своего начального положения, то изменение зазора будет происходить по кривой 7,...

Номер патента: 147632

Опубликовано: 01.01.1962

Автор: Речкалов

МПК: G01D 5/30, G08C 19/36

Метки: бабки, переключения, привода, станка, шлифовального

...изображена принципиальная схема устройства, В качестве датчика применено фотосопротивление 1 с фильтром, обеспечивающим высокую чувствительность для инфракрасной части спектра и непрозрачным для видимого света.Двухкаскадный усилитель напряжения собран на двух половинках 2 и 3 двойного триода 6 Н 2 П и имеет регулировку чувствительности; каскад усиления мощности выполнен на одной половине 4 лампы 6 Н 1 П, Другая половина 5 этой же лампы обеспечивает стабилизацию анодного напряжения усилительных каскадов, одновременно нейтрализуя колебания напряжения питания сети.Исполнительный блок, содержащий реле б, 7, 8, дает возможность включения ускоренного подвода шлифовальной бабки при наличии напряжения анодного питания, выдает команду на...

Номер патента: 147674

Опубликовано: 01.01.1962

Авторы: Андреевская, Аракелян, Меерович

МПК: G01D 3/028

Метки: датчика, пятиэлектродного, стабилизации, температурной, холла

...для питания цепей датчика Холла, вместо компенсационной схемы на температурн-о-зависимьтх СОПРОТИВЛЭНИЯХ, два СТЗбИЛИЗЗТОрЗ ТОКЗ. Это повышает стабильность датчика Холла и упрощает настройку схемы температурной стабилизации.На чертеже изображена -схема стабилизации датчика Холла.Отсутствие дрейфа нуля напряжения на выходе Н, датчика Холла В при изменении температуры возможно лишь при условии, что отношение токов 11 и 12 поддерживается неизменным тем или иным опоробом. Для этого предлагается подключать гпятиэлектродный датчик к стабилизированным источникам тока, в качестве которых, как наиболее простой способ температурной стабилизации, используется предвключение сопротивлений Н, и 122, превышающих сопротивление 2 Датчигка...

Номер патента: 147677

Опубликовано: 01.01.1962

МПК: G01D 5/30, G01R 13/38

Метки: 147677

...а другой - для установки лампы со светочувствительным элементом. Полости обоих каналов соединены между собой боковым отверстием, предназначенным для прохода держателя заслонки гальванометра. Последний демпфируется при помощи приспособления, выполненного в виде заполненной жидкостью капиллярной трубки, охватывающей подвесную нить и механически связанной с ограничителем отклонения подвижной системы гальванометра. В качестве жидкости для заполнения капилляра демпфирующего устройства в усилителе применяется полиметилсилоксановая жидкость. На чертеже изображен описываемый усилитель, Фотоэлектрический усилитель состоит из корпуса 1, магнитоэлектрического гальванометра 2 на растяжках 3 и 4, помещенного в цилиндрический канал 5...

Номер патента: 147778

Опубликовано: 01.01.1962

Авторы: Рапопорт, Ройтштейн

МПК: G01B 11/02, G01D 5/34

Метки: геометрических, прибор, размеров, фотоэлектрический

...станком.Световой поток от источника 7 проходит через фокусирующую линзу 8, щелевую линзу 9, фокусирующую линзу 10, отверстие 11 в фотоэлементе 12 и попадает в виде светового пятна 13 на поверхность 14 детали 4, подлежащей измерению, При этом световое пятно 13 располагается на границе 15 отверстия 1 б детали 4. Отразившийся от детали 4 световой поток попадает на светочувствительный слой 17 фотоэлемента 12. В момент, когда отверстие 1 б достигает своих номинальных размеров, отражение света от поверхности 14 детали 4 прекращается, освещенность фотоэлемента 12 резко падает, что вызывает срабатывание датчика 1. Электрический сигнал последнего усиливается в усилителе 2 и подается к устройству 3, которое отводит датчик 1 от детали 4....

Номер патента: 147796

Опубликовано: 01.01.1962

Автор: Инаекян

МПК: G01D 1/16, G01D 5/28, G01R 7/08 ...

Метки: величин, двух, зависимости, регистрации, функциональной

...1 первой системы вращается вокруг вертикальной оси - растяжек 2, а рамка 3 второй системы - вокруг горизонтальной оси - кернов 4.Первая система (внутрирамочный магнит 5, рамка 1 и ярмо б) имеет жесткую конструкцию и закреплена на кернах 4, При прохождении тока по рамке 1 последняя поворачивается вокруг вертикальной оси и поворачивает укрепленное на рамке зеркало 7.Вторая система содержит магнит 8, рамку 3 и неподвижное ярмо 9. При прохождении тока через рамку 3, жестко закрепленную на кернах 4, вся вторая система поворачивается вокруг горизонтальной оси.Таким образом, зеркало 7 совершает сложное движение в двух взаимно перпендикулярных плоскостях. Зайчик света от зеркала 7 очертит кривую в декартовой системе координат. Предмет...
