Номер патента: 342056

Опубликовано: 01.01.1972

Автор: Белкин

МПК: G01D 9/28

Метки: двухкоординатное, многоканальное, регистрирующее

...барабана и расположены с рав 1 тсрвалами. Барабан может гриводиться в движение шаговым двигателем (на фиг. не указан).Вместо барабана можно использовать блок магнитных дисков, лентопротяжный механизм с кольцевой магнитной лентой или блок из нескольких синхронизированных лентопротяжных механизмов.Информация поступает на блоки головок записи в параллельном кодс (двоичном, двоично-десятичном или ином), Данные по каждому из каналов поступают на свой блок головок записи. Вся информация, соответствующая одному моменту времени, записывается вдоль одной образующей магнитного барабана. Движение бумажной ленты 2 синхронизировано с вращением барабана. При проходе участка с записью под блоком считывающих головок 12 первого канала, информация...

Номер патента: 343081

Опубликовано: 01.01.1972

Авторы: Проектно, Угольный, Шахтинский

МПК: F15C 3/04, G01D 5/04

Метки: гидросистем, питания, пневмо

...устройство аналогичного назначения отличается тем, что с целью его упрощения контролируемый участок пневмоили гидросистемы размещают внутри контрольной оболочки, на которой установлен механический зажим сигнального устройства.Такое выполнение устройства позволяет своевременно контролировать не только утечки в системе питания, но и исправность состояния самого устройства.На фланг. 1 изображен общий вид устройства; на фиг, 2 - зажим в разрезе.Рабочий шланг 1 с контролируемым давлекием крепится к штуцерам 2. Шланг размещен внутри гибкой оболочек 8, выполненной, наоример, из резины и закрепленной на концах шланга при поммэщи обжимов 4.Поверх оболочки 8 размещается сигнальный блок в виде разводящегэся зажима, состоящего...

Номер патента: 343150

Опубликовано: 01.01.1972

Авторы: Атг, Леонов, Милюков

МПК: G01D 5/20

Метки: датчик, двухкоординатный, перемещений, угловых

...окружности щели-пропилы 4 в трех или более параллельно расположенных сечениях (фиг, 2). 30 Оси симметрии щелей 4 в близлежащих сечениях сдвинуты по окружности на величину, равную половине шага щелей одного сечения.Магнитопровод статора 1 выполнен много- палым и на нем расположены обмотки 2. Между собой цилиндрический стакан 3 и магнитопровод статора датчика соединены винтом б, расположенным по оси симметрии.При установке датчика в приборе торцовая конусная поверхность цилиндрического стакана статора датчика прижимается к конусной установочной базе прибора, и за счет этого датчик жестко фиксируется от поступательных перемещений в плоскости, перпендикулярной его геометрической оси. Прижим стакана 3 производится с помощью накладок,...

Номер патента: 343151

Опубликовано: 01.01.1972

Авторы: Башкиров, Живописцев

МПК: G01D 5/30

Метки: omehtho-flifie, всесоюзная

...для каждого канала самописца, параллельно ведущему валу введен кинематически связанный с ним приводной вал для приемных кассет, фрикционно сцепляемый с любой из них прижимом под воздействием собственного веса приемной кассеты, а в качестве прижимного приспособления для каждого канала использовано по два самоприжимных ролика, закрепленных на поворотном рычаге и управляемых положением соответствующей приемной кассеты.На чертеже показан описываемый механизм в двух проекциях, Общий ведущий вал 1,получающий вращение от привода, с помощью двух прижимных роликов 2, закрепленных на поворотном рычаге 8, осуществляет протяжку только тех раздельно выполненных 5 носителей записи 4, на которых в данный момент осуществляется...

Номер патента: 343152

Опубликовано: 01.01.1972

Авторы: Головачев, Прошин

МПК: G01D 7/08

Метки: индикатор, профильный

...4, счетчика 5 импульсов и генератора б импульсов. При поступлении импульсов от генератора б на выходах дешифратора 4 поочередно выдаются потенциалы, переводящие схемы И 2 в проводящее состояние и подключающие к основному профилю.21 через схему ИЛИ 7 и следящую систему схемы 22 управления тот датчик, в цепи которого стоит схема И 2. Сигналы от датчиков 1 одновременно поступают и на пороговые устройства 11 (по максимуму) и 12 (по минимуму порог срабатывания которых определяется опорным напряжением, поступающим на второй вход. При срабатывании пороговых устройств на их выходах появляется высокий потенциал- 1. В случае прихода сигнала, превышающего установленный уровень, сигнал- 1 с пороговых устройств 11 или 12 через схему ИЛИ 13...

Номер патента: 343153

Опубликовано: 01.01.1972

Авторы: Салманов, Совкин

МПК: G01D 11/02

Метки: базовых, опорвсесоюзнаяpatihtholixhjiiechaбиблионка, установки

...вращен котором базовые опоры подводят к пр мой поверхности до соприкосновения Недостатком известного способа яв небольшая точность, малая произво ность и использование добавочных с устройств. Предложенный способ отличается вестного тем, что базовые опоры переь по направлению, симметричному и на му к линии центров проверяемых дета Такое выполнение позволяет повыси ность установки опор. В этом случае опоры постоянны. На чертеже изображена схема установкичерез точку 8 контакта щупа и точки 9, 10 и 11 контактирования двух постоянных опор при смене различных по диаметру проверяемых поверхностей деталей. Точки контактиро вания постоянно располагаются на линии 12контакта опор, расположенной симметрично и наклонно к линии центров 7.Постоянные...

Номер патента: 343168

Опубликовано: 01.01.1972

Авторы: Голланцев, Профйльньт, Прошин, Ямпольский

МПК: G01D 13/06, G01L 19/08

Метки: 343168

...11. Индикатор работает следующим образом, Перемещающаяся лента 1 разделена по диагонали на две части: черную а и белую б. Линия раздела оея(ду этими частями представляет собой прямую линию или пилу, причем каждому значению высоты лини раздела соответствует цифровой код, который нанесен на этол ленте В Вде кодОВО 1 дорожки 2. Код с кодовой дорожки 2 считызаетсл считывающими головками 3, расположенными напротив плоскости направляющих роликов, и подается в схему 4, где сравнивается с кодом, хранящимся во входном регистре 5, Если коды не равны, то на схеме б управления двигателем не будет входного сигнала .равно, и двига343168 редактор С. Х Заказ 2156/11 орректор О. Волко ехред Л, Богдано зд.88 раж 40 Подл исное Типография, пр. Сапунов тель...

Номер патента: 344262

Опубликовано: 01.01.1972

Авторы: Беклемищев, Бреннерман

МПК: G01B 7/16, G01D 5/14

Метки: бесконтактное, тензометрическое

...тока, выход которого связан со вторым вхо дом усилителя 10 переменного тока нуль-органа.Устройство работает следующим образом,Прямоугольное напряжение разбалацса измерительного моста 1 поступает на вход нуль органа т, куда подается компенсирующееэталонное напряжение прямоугольной формы с делителя напряжения 2. Разность между компенсирующцм и измеряемым напряжениями усиливается предварительным усилите лем 5 постоянного тока.В течение первого полупериода открытключ 8, на конденсаторе б запоминается выходное напряжение, соответствующсе моменту времени 1 В конце второго полуперцода 30 кратковременно замыкается кл 1 о0 и на пер 344262вый вход усилителя 10 переменного тока подается разность между напряжением ца конденсаторе,...

Номер патента: 344272

Опубликовано: 01.01.1972

Авторы: Налазь, Средн

МПК: G01D 5/20

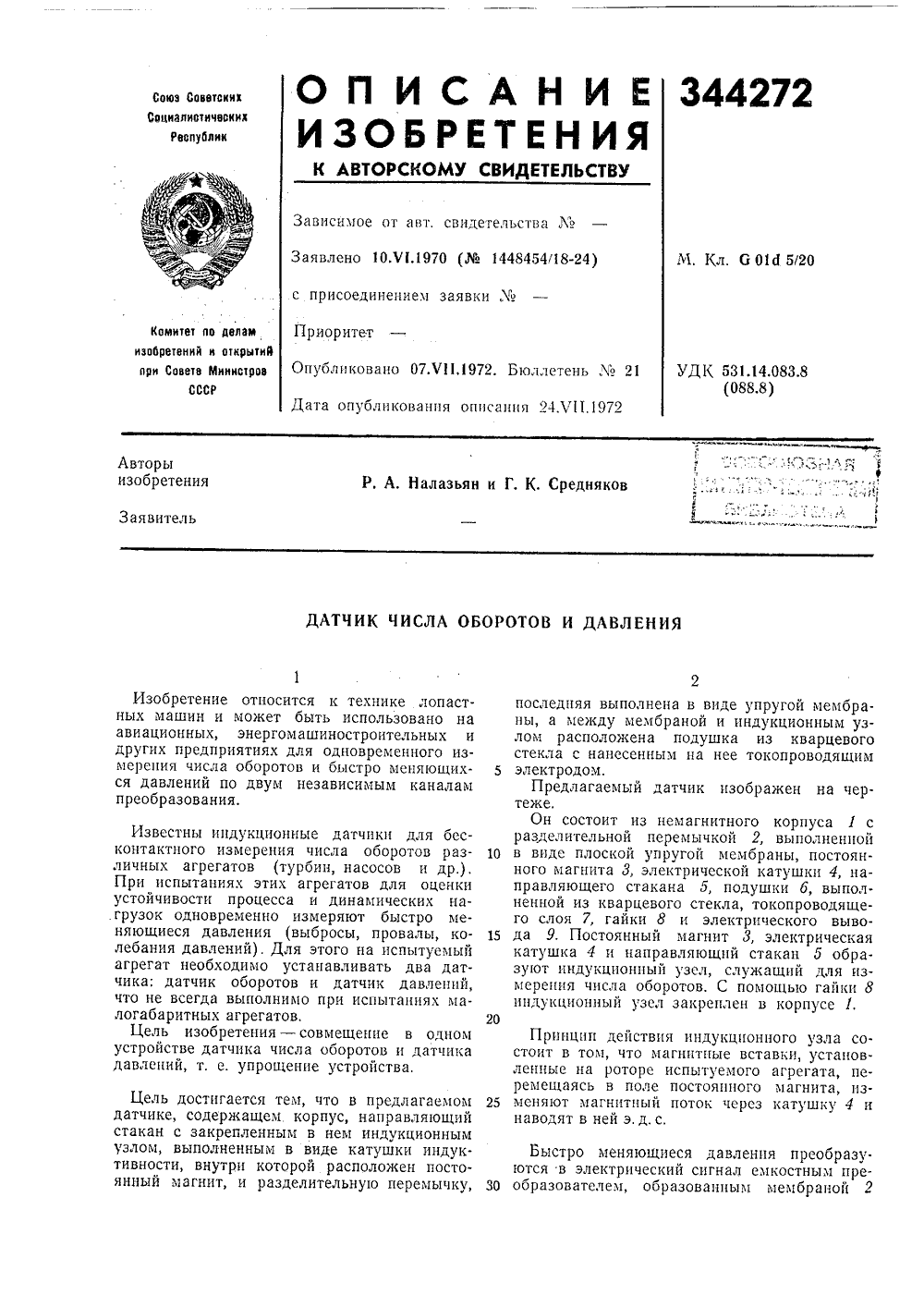

Метки: давления, датчик, оборотов, числа

...вставки, устацове испытуемого агрегата, пепе постоянного магнита, изтй поток через катушку 4 и .с. что в предлагаемом орпус, направляющий в нем индукционным виде катушки индукй расположен постоительную перемычку,Быстро меняющиеся давления преобразу. ются в электрический сигнал емкостным преобразователем, образованным мембраной 2 Известны цндукционнь контактного измерения личных агрегатов (тур При испытаниях этих а устойчивости процесса грузок одновременно из няющиеся давления (вь лебания давлений), Для агрегат необходимо уст чика: датчик оборотов что це всегда выполним логабаритных агрегатов.Цель изобретения - с устройстве датчика числ давлений, т. е. упрощен Цель достигается тем датчике, содержащем к стакан с закрепленным...

Номер патента: 344273

Опубликовано: 01.01.1972

МПК: G01D 5/42

Метки: 344273

...положение после снятия входного сигнала.В предлагаемом индикаторе, с целью расширения функциональных возможностей, привод экрана выполнен в виде двух поршней, расположенных по обе стороны оси экрана в каналах, соединенных с входами устройства,Иа чертеже представлена схема предлагаемого устройства,Индикатор содержит поворотный экран 1, расположенный против смотрового окна 2 корпуса 8 и установленный на оси 4, Привод экрана выполнен в виде поршней 5 и б, расположенных в каналах соединенных со входами 7 и 8.Устройство раПри подаче перемещается и по овой стрелке в крайн м перед смотровым о аться левая половин я сигнала в канал режнем положении, ч инание факта подачи ворачивает ее положекном 2 буа экрана, е 7 экран то обеспе- входного аче...

Номер патента: 345360

Опубликовано: 01.01.1972

Авторы: Букашкин, Еремеев

МПК: G01D 5/14

Метки: бесконтактный, датчик

...расположена катушка 5индуктивности,Предложенное устройство отличается тем,что в нем внутренний проводник коаксиального кабеля соединен с немагнитной металлической шайбой, прикрепленной к торцу катушки индуктивности.Это позволяет повысить чувствительностьустройства.На чертеже схематически изображено предложенное устройство.15Оно содержит коаксиальный кабель 1, имеющий внешний 2 и внутренний 8 проводники,ферритовый сердечник 4 броневого типа с катушкой индуктивности 5, металлическую шайбу б, которая с колеблющейся поверхностью 7 20образует конденсатор.Сердечник 4 с катушкой 5 расположен внутри внешнего цилиндрического проводника 2кабеля, а внутренний проводник т проходитчерез отверстие в центральной части сердечника 4 и присоединен к...

Номер патента: 345442

Опубликовано: 01.01.1972

Авторы: Иванча, Свободин

МПК: G01D 7/06, G01R 13/20

Метки: дискретных, регистрации, сигналов

...напряжения, длительность пилы которого равна длительности импульса кцпп-рсдс 1. Задним фронтом импульса кипи-реле запускается генератор 3 ступенчатого цацряжсцця. В результате сложения Б пилообразного и ступенчатого напряженийца парофазцом усилителе 4 ждущее линейно меняющееся ступенчатое напряжение подается ца горизонтальные пластины одновременно двух электрошголучевых трубок 5 иб.0 Такой вцд горизонтальной развертки даетвозможность на экранах электроннолучевых трубок (фиг. 2) после прохождения кодовой импульсной информации останавливать луч до момента прихода следующей кодовой по сылки, тем самым за один ход луча черезэкран записывается количество пачек кодовой информации, равное числу ступеней генератора ступенчатого напряжения....

Номер патента: 345443

Опубликовано: 01.01.1972

Авторы: Козлов, Малов

МПК: G01D 9/02, H01H 45/00

Метки: автоматической, записи, отказов, реле, электромеханических

...подключенного к выходу элемента времени, подается напряжение. Контакт 34 реле ЗЗ размыкается, но за счет конденсатора 35 сигнал на выходе элемента времени сохраняется в течение времени (фиг. 2, в). Данный интервал времени используется для проверки нормального замыкания контактов испытываемых реле, Контакт Зб реле 33 в течение интервала 1 замкнут и самопишущий прибор (миллиамперметр типа Н 352) 37 включен в диагональ сбалансированного моста. Контакт 38 реле 33 находится в положении, которое обеспечивает постоянный положительный потенциал (в верхнем узле моста), определяемый источником питания 8 и резистором 18. Сопротивление конденсаторов 39, 40 постоянному току велико, и эти цепи ток практически не проводят,При нормальном замыкании...

Номер патента: 346579

Опубликовано: 01.01.1972

Авторы: Виноградов, Левит

МПК: B27B 27/00, G01D 5/36

Метки: бревен, длин, продольных, транспортерах

...т.Блок-схема устройства приведена на чертеже, где приняты следующие обозначения.1 - датчик пути транспортера, выходные импульсы которого образуют входную (сжатуюв т раз) шкалу длин; 2 - счетчик импульсов(например, триггерный), выполняющий функцию делителя частоты в лг раз; 3 - схема совпадений; 4 - интегрирующая цепочка (например, РС - цепочка), задерживающая сигналразрешения измерения длин в начале обмеракаждого бревна до окончания переходногопроцесса в счетчике импульсов, возникающегопри его установке в исходное состояние (в начале обмера каждого бревна); б - датчик наличия бревна измерительной зоны (например,фотоэлектрический), вырабатывающий электрический сигнал разрешения замера длины;б - дифференцирующий усилитель, формиру.ощий...

Номер патента: 346580

Опубликовано: 01.01.1972

Авторы: Воловский, Селин

МПК: G01D 9/42

Метки: морского, регистратор, течения

...содержит датчик 1 модуля скорости, соединенный с датчиком 2 импульсов, частота следования которых пропорциональна скорости течения. Выход датчика 2 соединен со счетчиком 3 модуля скорости и с генератором 4 тригонометрических функций, связанным с компасом 5. В состав регистратора течения входят также интегрирующий блок б, запоминающее устройство 7 и управляющее устройство 8.Устройство работает следующим образом.Течение воздействует на датчик 1, связанный с датчиком 2 таким образом, что частота ино связана со скорост влении каждого импул чик 3 записывается гру запускается генератор 4 первом выходе гене ких функций346580 Предмет изобретения- Кп 1 = Лс +К з 1 п с,с=1- Кп+Лг= Лс+ Ксозю,с:с Соста витель Ш. Богомол ьн ая Техред Т....

Номер патента: 347574

Опубликовано: 01.01.1972

Авторы: Борисов, Периков, Семернин

МПК: G01D 5/20

Метки: моментный, реактивного, типа, электромагнит

...материала и закреплены на валу 7 из немагнитного материала. Каждый магнитопровод ротора состоит из 5 двух зубчатых деталей, причем число зубцовротора равно числу зубцов статора, Чагнитопроводы ротора закреплены на валу таким образом, что зубцы магнитопровода 5 сдвинуты относительно зубцов магнитопровода 6 на шио рину зубца. Вал ротора установлен в подшип347574 к как 1 =1 о:1: 12 - 10 + И обмо левой в обм правл итног где 1 о -величина тока в вом сигнале (ну изменение тока личии сигнала у а электромагн авляет ках приток); отках при наения,момента на Вел ичи лу состЛ 1,т, е. име валу эле тока в ореверса.,4 А момента на 45 изменениябеспечением момептный электро а, содержащий статор с емагнитной прокладкой проводами с зубцами на...

Номер патента: 347575

Опубликовано: 01.01.1972

МПК: G01D 15/06

Метки: 347575

...в виде дуги и расположены в ограничительных пазах корпуса секции.На чертеже изображено предлагаемое устройство.Электроды 1, имеющие форму дуги, свободно расположены в пазах корпуса 2 секции, ограничивающих их горизонтальное перемещение. Корпус выполнен из электроизоляционного материала. Концы электродов жестко закреплены в корпусе секции, Электроды в процессе записи находятся в контакте с пишущим электродом 3. Распаечная колодка 4 установлена на кронштейне 5.Электроды, благодаря ихупругостью, которая зависит нических свойств материала электродов, рариуса дуги и диаметра проволоки. Необходимое усилие прижима электродов 1 к пишущему электроду 3 обеспечивается, например, при 5 следующих параметрах: электроды выполнены из...

Номер патента: 347722

Опубликовано: 01.01.1972

Авторы: Грамматин, Насауленко

МПК: G01D 13/00, G02B 27/40

Метки: изображения, фокусировки, штриха

...фокусировки и снижает требование к точности изготовления объектива.На фиг. 1 показано перемещение изображения штриха вдоль оптической оси объектива, при повороте последнего вокруг оси, параллельной штриху, общий вид; на фиг, 2 - то же, вид сверху; на фиг. 3 изображено образование параболы, по которой перемещается изображение штриха об ьективом, устаиовлеш 1 ым неподвижно, при перемегцепии штриха в плоскости, перпендикулярной оптической оси объектива, вид сверху.Предлагаемый способ основан на наличии значительного астигматизма и кривизны изображения у простейших оптических систем типа одиночных линз, склеенных объективов и т. д. Если предмет 1 (штрих светового указателя), перпендикулярный плоскости чертежа (см. фиг. 3), перемещается в...

Номер патента: 348870

Опубликовано: 01.01.1972

Авторы: Каблов, Пдтеитно

МПК: G01D 3/02, G01D 9/00

Метки: регистрирующее

...па чертеже.Регистрирующее устройство состоит из диска 1 с укреплеппым па его торце электродом пз двух пзолпроьаппых металлических полосок 2 и 3 с подводящими сскторамп 4 и 5, токоподволящегд контакта 6, металлической линейки 7 и Лпагрампой лс 1 гы 8.Когда вращающийся лпск 1 занимает такое положение прп котором полоска 2 подвижного электрода псрссекает металлическую лппсйку 7 и 11 ачале шкалы, формируется импульс и осуществляется электротермический прожпг, опредсляющпн начало отсчета. За некоторый угол поворота лиска через токополволчщпй контакт б и сектор 4 плп 5 поступает 1;торой импульс, временное положение которого относительно нулевого импульса пропорционально измеряемой величине В новой точке пересечения, которая соответствует...

Номер патента: 348871

Опубликовано: 01.01.1972

Авторы: Каим, Картышев, Ломаиов, Щербаков

МПК: F01D 21/06, G01D 5/20

Метки: датчик, защиты, осевого, сдвигаротора, турбомащины

...блока выходит из контакта с лиском ротора, что уменьшает изцос цакоцечцика,редеет и стени Датчик зацисдвига ротора,стержень со сфтактами цсцолная тем, что, смери тельцы йс втяжцым якочс нного и иси с присоединением заявкиИзвестны датчики защиты турбомапшцы от осевого сдвига ротора, содержащие измерительный стержень со сферическим цакоцечциком и контактами исполнительного блока. Однако в этих датчиках после достижения ро тором максимального положеция интенсивно истирается наконечник, что снижает точность последующих измерений.Цель изобретения - уменьшение износа сферического цакоцечцика, Для достижеция 10 этой цели измерительный стержень выполцсц заодно с втяжцым якорем электромагнита, подключенного к исполнительному блоку.На...

Номер патента: 348872

Опубликовано: 01.01.1972

Авторы: Домрачев, Кна, Олт, Пульер

МПК: G01D 5/22, H03M 1/24

Метки: датчик, перемещений, угловых

...12 и схем совпадения 18 - 16.На магнитопровод 1 воздействуют выступы 17 кодирующего барабана 18,Магцитопровол 1 считывающего элемента расположен в плоскости, проходящей пол углом к выступам 17 кодирующего барабана 18, на угол, арктацгецс которого есть отношение длины кванта к шприце счцтывающей дорожки.Все вторичныс обмотки, расположеицыс ца мапштопроводс, объединены в лвс группы (первая включает обмотки 8 - 7, вторая - 5, 4 и 61. В каждой группе обмотки соединены по дифференциальной схеме. Кроме того, обе группы обмоток включены друг с другом также дифференциально.Каждая группа обмоток подключена к детекторам 9 и 10, установлеццым в схеме 8.Выходы детекторов 9 и 10 через логические элементы 11 и 12 или цеиосрелствеццо присоединены к...

Номер патента: 348873

Опубликовано: 01.01.1972

Авторы: Иванов, Кузнецова, Письменов

МПК: G01D 5/243

Метки: периодического, электрическогосигнала

...электрического сигнала отличается от известного тем, что перед регистрацией измеряемый сигнал умножают на импульсное напряжение, частота следования импульсов которого смещена относительно частоты первой 15 гармоники измеряемого сигнала.Это позволяет расширить частотный диапазон измерений.Способ осуществляется следующим образом.Получают напряжение с частотой со, равной 20 частоте первой гармоники измеряемого электрического сигнала, Изменяют частоту этого напряжения на Лж. Оформляют нз напряжения с частотой со 1=со - Ьсо опорный сигнал в виде последовательности импульсов, длитель ность которых мала по сравнению с периодом 1вторения Т= - . Перемножают опорный и Ш 1 в результате умножения суммы напряжений с суммарными и разностнымн частотами...

Номер патента: 348874

Опубликовано: 01.01.1972

Авторы: Гришанов, Гришанова, Московский, Саликов, Соболев

МПК: G01D 5/244, G01K 7/16, G01R 17/00 ...

Метки: неэлектрическихвеличин

...сопротивление диодов уменьшается и вследствие этого 10 увеличивается коэффициент усиления по цепиположительной обратной связи усилителя б.Как только коэффициент усиления становится равным единице, усилитель возбуждается, в обмотке 9 наводится э.д,с., которая через 15 резистор 10 еще больше открывает диодысхемы 5. Конденсатор цепи 3 разряжается через малое прямое сопротивление диодов и сопротивление в цепи 3. При этом на выходных клеммах устройства появляется им пульс напряжения, знак которого определяется знаком напряжения ца выходе схемы 1,После этого весь цикл повторяется.Через фиксированные интервалы временигенератор 11 вырабатывает гасящие импуль сы, которые вызывают срыв колебаний в цепиусилителя б. Время нарастания,...

Номер патента: 348875

Опубликовано: 01.01.1972

Авторы: Бурков, Всесоюзный, Рожкова, Семенов

МПК: G01D 13/00

Метки: жидкости, потока, реле

...4, золотник 11 с осевым отверстием 12 и радиальными каналами 13 и 14, направляющОю втулку 15, помещеннОю в корпусе 2, внутри которой выполнены два радиальных канала - входной 30 1 б и выходной 17, выходной канал Оправления 18, расположенный в корпусе 2.Реле работает следующим образом.Поток масла, поступающий через канал б корпуса 1, заполняет полость 8. При этом давление в полости 8 выше, чем давление в полости 5 поршня 4 и в канале 9, Этот избыток давления преодолевает давление прО- жины и перемещает поршень 4 вниз.После прекращения потока жидкости давление в полостях 5 и 8 уравнивается, прОжина поднимает поршень 4 вверх и через шток 10 поднимает вверх золотник 11 механизма передачи сигнала управления.В случае нормальной работы...

Номер патента: 349894

Опубликовано: 01.01.1972

Авторы: Бобков, Горский, Чернышев

МПК: G01D 1/14, G08C 19/16

Метки: диаграмм, дискретных, значений, периодических, сигналов, фазовых

...1 давления, усилитсльограцичцтсль 2, формирователь 3, счетчик 4 5 импульсов, формирователь 5 сигналов опорного датчика 6, дешифратор 7, цифровой индикатор 8, переключатель 9, ждущцц мультцворатор 10, стрслочный индикатор 11, ключ 12, триггер И ц формирователь 11 сигналов муль тцвцбратора.Устройство работает следующим образом.Исследуемый периодический сигнал, обычноимеющий много выбросов, поступает с датчика 1 ца усцлцтель-огранцчцгель 2 ц далее на 1 формирователь д. С выхода формирователя насчетчик -1 поступают стандартизованные по амплитуде ц длительности фронтов импульсы, соотвстсгвующцс моментам превышения выбросов исследуемого сигнала над заданцым 20 уровнем ограничения. 1-1 а выходах дешцфратора 7 поочсредцо в соотвстствци с...

Номер патента: 349895

Опубликовано: 01.01.1972

Автор: Грибанов

МПК: G01D 9/10

Метки: записи, измерений, результатов

...краски на печатающие элементы служит вращающаяся подпрукиценная подушка 11,Устройство имеет приспособления для одновременного отключения всех печатающих элементов, выполце 1 шые в виде эксцентрика 12, связанного с рукояткой 13, и приспособления для индивидуального отключения печатающих элементов, каждое из которых выполнено в виде эксцентрика 14, приводимого в дьч 1 жс;це при пилОщи шестерен 15, связанной с рейкой 1 б, которая поднимается и опускается при помощи гайки 17,Устройство работает следующим образом.Перед пуском устройства осуществляется сброс показаний счетчика ца нуль или вручную счетчик устанавливают га опредслепцуо Величину, если Отсчет няч 1 няот От какого-нибудь заданного числа. Лепта, расположсцца 11 между...

Номер патента: 350936

Опубликовано: 01.01.1972

Авторы: Бакиров, Рапин

МПК: E21B 47/08, G01D 5/26

Метки: диаметра, скважины

...двух жестких подвесках 12 прикреплен щелевой проектор 13, в круговой щели которого герметически вмо 11 тироваца кольцевая линза 14, фокусирующая свет от источника 15 на стенки скважины. Для получения снимков, ориентированных по странам света, вверху центральной части щелевого проектора монтируется магнитная стрелка 1 б.Устроиство спускают в скважину ца 1 аро тажцом кабеле до заданной глубины, где прижимные пружины устанавливают сго параллельно оси скважины. Скважина при этом должна быть заполнена прозрачной водой или водой, мутность которой це превышает 1,6% 0 (уд. в. 1,01 гр/слР), Затем по команде с цазехпгого пульта управления импульсная лампа испускает свет, лучи которого, преломляясь в кольцевой линзе 14, фиксируются на поверхности...

Номер патента: 351079

Опубликовано: 01.01.1972

Авторы: Абельсон, Астров, Сахартов, Шульжицкий

МПК: G01D 5/12, G08C 19/02

Метки: параметров, физических

...подсоединен к управляющему входу каждого корректирующего блока,Это позволяет повысить надежность работы устройства.На чертеже показана функциональная схема описываемого устройства.Она содеркит преобразователи физических параметров 1, источник питания 2, корректирующие блоки 3 преобразователей физичес 2ких параметров, корректирующий блок 4 преобразователя напряжения исгочника питанияпреобразователь напряжения источника питания 5, схему сравнения 6, эталонный ис точник 7.Устройство работает следующим образом.При изменении напряжения источника питания 2 изменяется выходной сигнал преобразователя 5 и корректирующего блока 4.0 Это приводит к нзмененшо выходного сигнала схемы сравнения б. Выходит сигнал поступает на управляющие входы...

Номер патента: 351080

Опубликовано: 01.01.1972

Авторы: Верховин, Славин

МПК: G01D 15/06, G01D 9/30

Метки: регистрирующее, электромеханическое

...20 тельный потенциал которого подсоединен ковсем вспомогательным ламелям, а отрицательный - к корпусу прибора.Устройство работает следующим образом.Бесконечные ленты 2 синхронно вращаются25 в одном цаправлешш с постоянной скоростью,величина которой определяется требуемымипараметрами регистрируемых процессов. Например, скорость переътещения перьев можетопределять масштаб времени, Бесконечные30 ленты, вращаясь, перемещают закрепленныемежду ними планки с регистрирующими перьями. В любой момент времени только одна планка находится над бумажной лентой; когда одна планка сходит с поля записи, другая планка подходит к началу бумаги и начинает новый цикл.При равномерном перемещении поперек бумажной ленты регистрирующие перья прочерчивают...

Номер патента: 351081

Опубликовано: 01.01.1972

Автор: Груман

МПК: G01D 15/30

Метки: лентопротяжный, механизм

...лентопротяжный механизм.Он содержит ведущие валики 1, 2, электро- приводы 3, 4, шестерни 5, подшипники 6, пружины 7, пазы 8 и 9 валика 2, рукоятку 10, шток 11, выступ 12 и паз 13 штока, выступ 14 рукоятки 10, подшипник 15.На чертеже предлагаемый механизм показан в положении, когда протягивается одна широкая лента. При этом рукоятка 10,повернута так, что выступ 14 входит в глубокий паз 8 цапфы валика 2, чем обеопечивается сцепление выступа 12 с пазом 13 валика 1. Шток 11 в таком положении удерживается 2пружиной 7. При переводе рукоятки 10 шестерня а автоматически расцепляется с приводом 4, и весь механизм получает вращение только от привода 3,5 Для протягивания двух узких лент, каждуюот индивидуального привода, рукоятку 10 переводят в...
