Противоперегрузочное устройство привода вращения

Загрузка...

Номер патента: 569853

Опубликовано: 25.08.1977

Автор: Вайнштейн

МПК: G01D 15/24

Метки: вращения, привода, противоперегрузочное

...2, соединенные между собой фиксирующим шариком 3, поднятым пружиной 4 к кромкам отверстия 5 полумуфты 1 и свободно установленным в сквозном пазу 6 полумуфты 2. Угол о мезвду направлением паза и векторомУ. линейной скорости гочки контакта шарика с поверю,о ностью, паза должен быть больше (90 р ), где р - угол трении скольжения материалов шарика н полумуфты 2.15Устройство работает,следующим образом.Ори возннкновенйи перегрузочного моменьта шарик 3 под действием силы давления Ун стенки Б паза 6 полумуфты 2 выходит из Отверстия 5 на цилиндрич скую поверхность 20 полумуфты 1 и под действием силы Ух перемещается в сторону от отверстия 5. Во все время действия перегрузки шарик перекаты-. вается по цилиндрической поверхности полу- муфты 1...

Способ компенсации влияния изменения температуры контролируемой среды

Загрузка...

Номер патента: 570332

Опубликовано: 25.08.1977

Авторы: "пьер, Жан

МПК: G01D 5/16, G01P 5/12

Метки: влияния, изменения, компенсации, контролируемой, среды, температуры

...напряжения на зажимах термочувствительного компенсирующего элемента с и-ной частью напряжения на зажимах термочувствительного детекторного элемента, В определенный промежуток времени (или промежуток охлаждения) отключают нирку. ляции тока нагрева термочувствительного детекторного элемента, как только и-ая часть нанря. жения на зажимах термочувст,игельного детекторного элемента становится равной напряжещио на зажимах термочувствительного компенсирующего570332 Составитель Л, Гирченко Техр ед И, Асталош Корректор И Гоксич Редактор Т. Иванова Тираж 1101 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская набд. 4/5Заказ 2037/55 филиал ИПП "Патент", г....

Пневматический цифровой индикатор

Загрузка...

Номер патента: 570771

Опубликовано: 30.08.1977

Авторы: Кравец, Огородник, Прилепский, Эфрон

МПК: G01D 13/04

Метки: индикатор, пневматический, цифровой

...выходная информация которых выводится в цифровой форме 1, 2.Наиболее близким к изобретению по т ническому решению является пневматичес цифровой индикатор, состоящий из воспринимающих пневматический сигнал элементов, соединенных со входными штуцерами и помещенных в корпус 31.Однако известные индикаторы имеют большие габариты, их конструкция сложна, а надежность в работе недостаточна,С целью уменьшения габаритных размеров, упрощения конструкции и повышенйя надежности в предлагаемом устройстве воспринимающие пневматический сигнал элементы Выполнены в виде эластичных колпачков с нанесенными на них изображениями цифр,На фиг. 1 изображен предлагаемый индикатор; на фиг. 2 - вид по стрелке А на фиг.1; на фиг. 3 - вид по стрелке Б на...

Магнитооптическое индикаторное устройство

Загрузка...

Номер патента: 572224

Опубликовано: 05.09.1977

Автор: Джеральд

МПК: G01D 5/32

Метки: индикаторное, магнитооптическое

...на фиг, 1,имеет непрозрачную красную подложку, и эффективность прерывателя светового потока опреде.ляется тем, как затемняется эта подложка во времяработы прерывателя лри различных весах покрытия.Уменьшение значений по оси ординат означает уменьшение красного тона,Кривая РМ (режим отражения) отображает состояние индикаторного устройства с прерывателем,когда магнитные чешуйки установлены параллель.но плоскости подложки и, таким образом, достигается максимально возможное затемнение краснойподложки. При весьма малых "активных" весахпокрытия красная подложка не затемняется в дос.таточной степени из - за того, что магнитные чешуйки не закрывают ее полностью. Коивая гижтпи отражения пересекает линию перехода от красной,шкалы к зеленой...

Регистрирующее устройство

Загрузка...

Номер патента: 573712

Опубликовано: 25.09.1977

Авторы: Григалашвили, Которашвили, Шахназаров

МПК: G01D 15/06

Метки: регистрирующее

...валом 5, прижталлическому валику-общемус носителем 7, с которым козаписывающие электроды 8.Устройство работает следую25 разсм.В регистр 1 записываебуемой скорости протяжкиную, например с помощьюавтоматически, например30 манды из ЭВМЭтот код подается на вход преобразователя .код-аналог 2, где происходит преобразование кода в соответствующий электрический сигнал, Последний после усиления по мощности подается на обмотку возбуждения бесконтактного двигателя постоянного тока, крутящий момент которого передается на ведущий вал 5, вызывающий перемещение бумаги носителя, При этом если на записывающих электродах 8 производится подача записывающих импульсов то между ними и записывающим валиком 6 через электрочувствительную бумагу-носитель...

Устройство для регистрации показаний стрелочных приборов

Загрузка...

Номер патента: 574609

Опубликовано: 30.09.1977

Авторы: Богданович, Здрилюк, Кучеренко, Прокопенко, Свечников, Фот, Хмелевский

МПК: G01D 5/36

Метки: показаний, приборов, регистрации, стрелочных

...показаний стре.лочных приборов содержит корпус 1 и расположенные в .пем на одной оси со стрелкой 2 10 прибора 3 источник света 4, объектив 5 и диафрагму 6 с кольцевым отверстием 7, размещенную на объективе 5 со стороны, противоположной расположению источника света 4.На этой же оси и на том же расстоянии от 15 стрелки 2, что и объектив 5 с диафрагмой 6,неподвижно установлен кольцевой плоский фотоприемник-преобразователь угол - код 8, и - градаций которого нанесены непосредственно на фоточувствительном слое, напри омер в коде Грея, Фотоприемслик электрическисвязан с механизмом записи 9. Конец 10 стрелки 2 отогнут от плоскости приоора 3 па уоп, равный 90 - а, где а - угол падения луча, и покрыт светоотражающлм веществом.25574609...

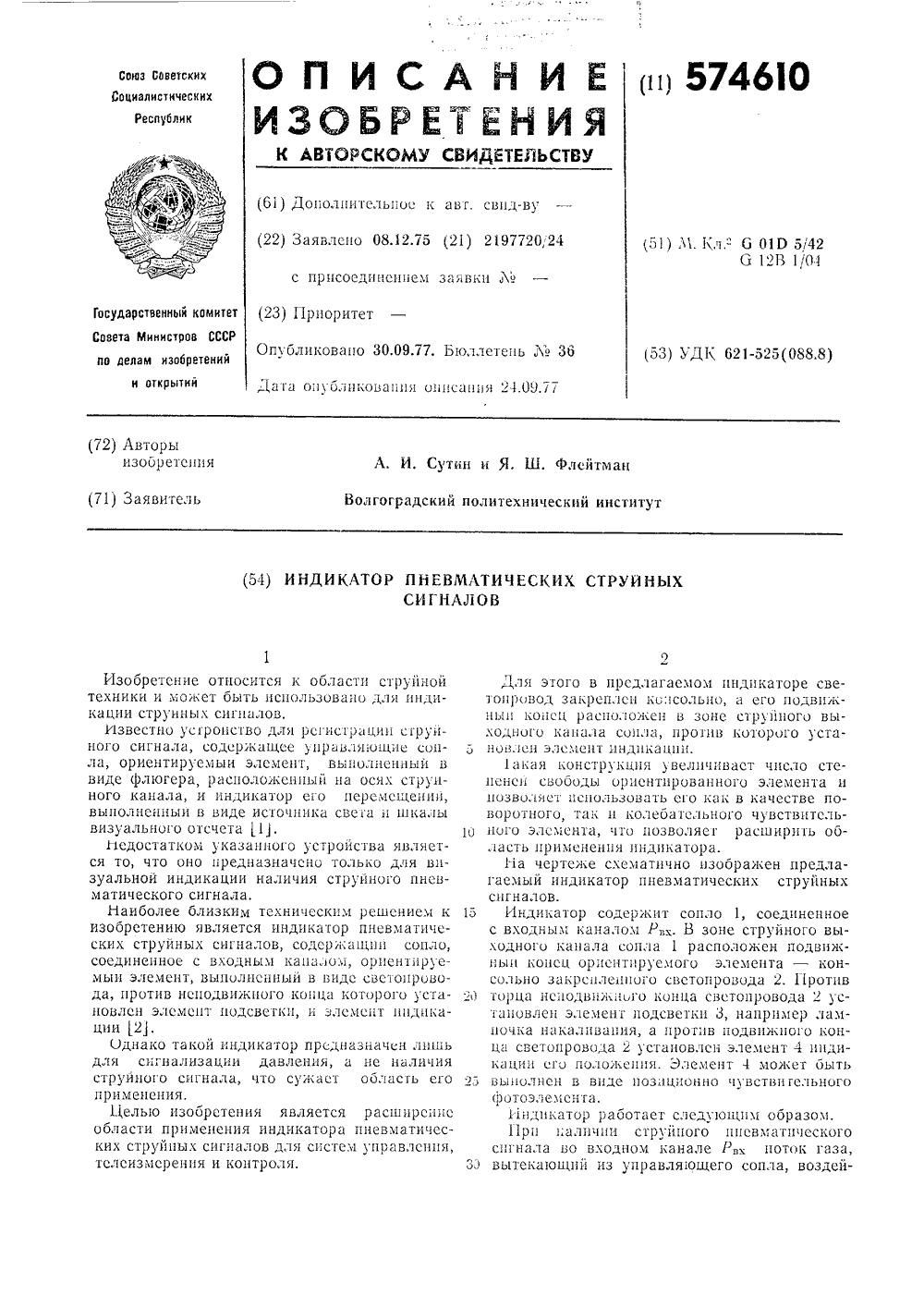

Индикатор пневматических струйных сигналов

Загрузка...

Номер патента: 574610

Опубликовано: 30.09.1977

Авторы: Сутин, Флейтман

МПК: G01D 5/42

Метки: индикатор, пневматических, сигналов, струйных

...сГО 1 ак В качсстве поворотного, так и олебатсльного чувствительного элемента, то позВоляе 1 расширГгь 00.1 асть применения индикатора.На чертеже схематично изображен предлагаемый индикатор пневматических струйныхсигналов.15 И 11 дикатор содержит сопло 1, соеденноеС ВХОДНЫМ 1 аНаЛОЗ Р,х. В ЗОНС СТРУЙНОГО ВЫходного канала сопла 1 расположен подвижпыи онсц ориент;1 русмого элемента - консольно закрснле 1 шого свстопровода 2. Против20 1 ОРЦа нс;1 Одвпжного НОИЦа СВстопровода 2 устш 1 овлсн элемс 1 ГГ подсветки 3, например лампоча пака;1 ивапия, а прот 1 В НОДВижп 010 конца светопровода 2 установлен элемент 4 индикации его положения. Элемент 4 может быть2 э Вьшолнсн в виде поз 11 циоьн 1 о чувствнгсльногофотоэлемента,11 ндикатор работает...

Пневматический газоанализатор-сигнализатор

Загрузка...

Номер патента: 574611

Опубликовано: 30.09.1977

Авторы: Бялко, Перловский

МПК: G01D 5/44

Метки: газоанализатор-сигнализатор, пневматический

...15 тактирующих сигналов, вторичный прибор 16 подключен к,выходу интегратора 11.Газоапалпзатор работает следующим обр- зом.В режиме подстройки раоочей точки персключатели 2 и 7 по команде от генератора 15 тактирующих сигналов занимают положение, при котором на вход чувствительного элемента 1 подается анализируемый газ из канала 3, а выход элемента 5 сравнения через демпфирующее звено, состоящее из дросселя 8 и емкости 9, соединяется с управляющим каналом эжектора 10. При этом сигналы с выхода чувствительного элемента 1 и дроссельного делителя 6 поступают на вход элемента 5 сравнения. Благодаря действию обратной связи, заведенной с выхода элемента 5 сравнения на управление эжектором 10, достигается равенство выходных сигналов узлов...

Устройство световой индикации

Загрузка...

Номер патента: 574612

Опубликовано: 30.09.1977

Авторы: Дорощенко, Дремина, Зараковский

МПК: G01D 7/00

Метки: индикации, световой

...6, который служит для выдачи напряжения, соответствующего заданному допустимому значению измеряемой величины. Блок сравнения 7 служит длясравнения напряжений текущего и допустимого,Выход усилителя 2 подключен к входу бло 30 ка управления 3, выход которого через блокооратной связи 5 подключен к другому входу усилителя 2. Блок управления 3 служит для управления током линейного газоразрядното индикатора 4. Блок обратной связи 5 служит для изменения пределов измерения, Выход блока сравнения 7 соединен с входом частотно-зависимого генератора 8, который служит для генерирования импульсов меняющейся частоты. Входы коммутатора 9 подключены к выходу блока управления 3 и частотно-зависимого,генератора 8. Выход коммутатора 9 подключен к...

Индикатор

Загрузка...

Номер патента: 574613

Опубликовано: 30.09.1977

Авторы: Боткин, Иванов, Ишин, Стоянов

МПК: G01D 7/02

Метки: индикатор

...внутренней поверхности которого по винтовой линии нанесена шкала 2 с делениями 3. В основании 4 корпуса укреплена выпуклая зеркальная полусфера 5, в верхней части которой выполнено отверстие 6. В центре основания корпуса и полусферы установлена на опоре 7 центральная подвижная ось 8 с кронштейном 9, в верхней части которой находится вилка 10 с направляющими радиальными пазами 11 для размещения подвижного указателя 12 с отверстием 13, н защитный сферический колпачок 14, жестко соединенный с вилкой 10.В,нижней части оси 8 укреплена ведомая шестерня 15. В основании 4 выполнена профилированная спиральная, прорезь 16.На оси 17 кронштейна укреплен двуплечий рычаг 18, верхний конец которого через отверстие 13 связан с подвижным указателем...

Устройство смены шкал

Загрузка...

Номер патента: 574614

Опубликовано: 30.09.1977

Авторы: Борисов, Егоров, Крылов, Лысяков

МПК: G01D 7/08

Метки: смены, шкал

...н 11, пружины 12. В несущих планках 7 неподвижно закреплены пленки 2, а все планки 7 подвижно установлены,на общих направляющих 13. Снизу в планках 7 выполнены два выступа 14, между которыми вставлены пальцы 15 поводков 8. Поводки 8 и 9 попарно жестко закреплены на осях 10 и 11. Пружинами 12 поводки 9 прижаты к торцам штоков 16 клавишных переключателей 4.Шкалы 17 нанесены на пленки 2. Между шкалами выполнены,прямоугольныс вырезы, а по краям каждой шкалы - разрезы, соединенные одной стороной с вырезами,Устройство работает следующим образом.При нажатии на один из клавишных переключателей 4 (расположенный, например, в3ближнем к индикаторному узлу 1 ряду), шток 16 поворачивает поводок 9 совместно с осью 10 и закрепленным на ней поводком 8,...

Шкальное устройство

Загрузка...

Номер патента: 575482

Опубликовано: 05.10.1977

Автор: Чечельницкий

МПК: G01D 13/06

Метки: шкальное

...изображением поперечной наклонной линии 6. Подвижная лента вдоль изображения шкалы снабжена точечными отверстиями 7. Минимальное количество отверстий 7 должно быть таким, чтобы в любое время в прозрачном окне 1 наблюдалось не менее чем одно отверстие, то есть шаг отверстий должен быть не более длины прозрачного нона. Ордицатд каждого отверстия1 и о 1)- шению к продольной оси изображения шкалы 4 должна быть пропорциональна величине поправки к шкале и углу между поперечной наклонной линией б и продольной осью изображения шкалы 4.Угол наклона на 1,лонной линии к оси шкалы выбирается из условия575482 форьиула изобретени Составитель В. КиселевРедактор И. Марховскаясхрсд О. Луговая Корректор Л.Мсльниценко Заказ 40 925 Тираж 907 Подписное...

Устройство для регистрации информации на фотоностителе

Загрузка...

Номер патента: 575483

Опубликовано: 05.10.1977

Автор: Семенков

МПК: G01D 15/14

Метки: информации, регистрации, фотоностителе

...информации (например, фотопленку, ссленовый барабан и т. п.).Координата, по которой происхолцпт модуляция луча, расположена параллельно лвижснию носителя информации.Устройство работает слслуюшим образом.При поступлении записываемой информации она управляет источником света 1. Плоско- параллельный олнокоорлинатно-модулированный луч направляется переключатслсм 5. нахоляшпмся в исхолном положении, нд зеркдло 3. Зеркала 3 и 4 начинают лвиженис друг к друг, при этом зеркало 4 совершает холостой хол, т. е. не отражаст луч. Чолулпровднный луч, отражаясь от лвижупгсгося зеркала 3. фиксирует на фотоноснтслс регпстрпрусмую информа575483 Формула изобретения Г 2 Г -Составитель В КТехред О. Луговая селевКорректор А. Гриненк Редактор О. ФилипповЗаказ...

Устройство контроля наличия носителя информации в регистрирующем приборе

Загрузка...

Номер патента: 577404

Опубликовано: 25.10.1977

Авторы: Гоголев, Мельников, Муртазин

МПК: G01D 9/00

Метки: информации, наличия, носителя, приборе, регистрирующем

...фиг. 2), иереход база-эмит тер которого подключен в диагональ моста, а коллектор через резистор 15 соединен с 30 источником питания -Е и через делитель ця резисторах 1 6 и 17 - с базой транзистора 18, в цепь коллектора которого вкпючена обмотка реле 19, Через контакты репе 19 1,ня чертеже не показаны) напряжение 35 с источника питания 12 подается на пентопротяжиый механизм 13.Принцип работы устройства рассматривается в следующих трех сдучаях.1. Между пишущими электродами 6 и металлическим валиком 7 имеется носитель 8, В этом спучае мост находится в уравновешенном состоянии: между базой и эмиттером транзистора 1 4 имеется запирающий потенциал. Потенциалом коллектора гранзистора 14 транзистор 18 открыт, контакты реле 19 замкнуты и...

Электромагнитный коммутирующий индикатор знаков

Загрузка...

Номер патента: 580444

Опубликовано: 15.11.1977

Автор: Иванов

МПК: G01D 11/00

Метки: знаков, индикатор, коммутирующий, электромагнитный

...- ротор 4 жестко связа580444 ей ТехреАук Редактор1 мышник Корре д879 Т ого комитета Си изобретений ва, Ж, Рауш Заказ 2420/4 ИзНПО Государствен по дел 113035, Мосраж 907 Подписно вета Министров СССР открытий(ая наб д 45 вография, пр. Сапунова,3на часть боковой поверхности которого нанесен слой ферромагнитного материала 6. В корпусе 7 укреплены коммутирующие магниты 8 и магнитоуправляемые элементы 9, например, герконы, магнитодиоды и т. п. Для индикации состояния устройства служит окно 10, а для коммутации магнитоуправляемых элементов используется участок 11 с барабана 5 без слоя ферромагнитного материала. На внешнюю поверхность барабана 5 нанесены символы, например цифры от О до 9,При подаче на обмотку 3 напряжения вследствие...

Регистрирующее устройство

Загрузка...

Номер патента: 581372

Опубликовано: 25.11.1977

Авторы: Муртазин, Саввина

МПК: G01D 15/08

Метки: регистрирующее

...команды Запись блока управления7, с выходом источника 14 питанияблока усилителей записи, а выход - с блокомусилителей записи 2.Регистрирующее устройство в зависимостиот заданного с блока управления 6 режимаработает следующим образом.Р е ж и м Запись. В этом режимебумага должна протягиваться с регистрацией,поступающей на вход блока 1 информации.После включения питания устройства приналичии бумаги 4 между пишущими электродами 3 и металлическим валиком 5, если пишущиеэлектроды прижаты к бумаге с заданным усилием и с блока 7 задана скорость движениябумаги, а на выходах источников питания 13,4 имеются напряжения заданных номиналов,то схема И 11 разрешается повсем входамсигналами соответствующих устройств: блока7 выбора скорости движения...

Способ определения погрешности нелинейности характеристики измерительного устройства

Загрузка...

Номер патента: 581373

Опубликовано: 25.11.1977

Автор: Скачко

МПК: G01D 18/00

Метки: измерительного, нелинейности, погрешности, устройства, характеристики

...характеристика измерительного устройства; Ч -номинальная характеристика Юр - погрешность налинейности;Р ф1 р - значение выходного сигнала по дейст т 1вительной характеристике; р - значение выходного сигнала по номинальной характе- ристике; Я - величина поддиапазона шага; Х, Х, Х Р, Х, - координатыИ РР, Р,измерения выходного сигнала; на фиг, 2 показано устройство дЛя измерения механических величин, реализующее предлагаемый способ, где 1 - наконечник, 2 - преоб разователь, 3- основание, 4 и 5 - концевые меры длины, 6 - обойма, 7 - клиновой 20 механизм, 8 - винт.При определении погрешности нелинейности входной сигнал изменяют шагами от Х до Х, обеспечивая условие Х -Х=йЗи ы мЭ(где п - общее число шагов) примыкания смежных интервалов путем...

Формирователь выходного сигнала дифференциально трансформаторных датчиков

Загрузка...

Номер патента: 583373

Опубликовано: 05.12.1977

Авторы: Лернер, Мальцев, Павлов, Цивьян

МПК: G01B 7/00, G01D 5/20

Метки: выходного, датчиков, дифференциально, сигнала, трансформаторных, формирователь

...напряжением. Крометого, линия связи между пер Ь личной обмоткой датчика и стабил генератором прямоугольных импу ся источником интенсивных выс помех, что также снижает точносЦелью изобретения является точности работы. Эта цель достигается тем, что предложеный формирователь содержит интегрирующее вено, включенное между вторым выходом ста. илизированного генератора прямоугольных импульсов и управляющим выходом формирователя.Схема формирователя выходного сигнала дифференциально-трансформаторных датчиковриведена на чертеже.Формирователь содержит демодулятор 1, стабилизированный генератор прямоугольныхмпульсов 2, интегрирующее звено 3, вход 4, информационный 5 и управляющий 6 выходы.Формирователь работает следующим обраом.583373 Формула...

Индикаторное устройство

Загрузка...

Номер патента: 584183

Опубликовано: 15.12.1977

Автор: Емельянов

МПК: G01D 1/16

Метки: индикаторное

...месте пересечения взаимно перпендикулярных осей вращения на валу 5, закрепленном в рамке б, которая прикреплена к внешнему валу 7. С обеих сторон от зеркальца 4 на валу 5 насажены шестерни 8, находящиеся в зацеплении с зубчатыми рейками 9, скрепленными коленцами 10 со скользящей по продолжению внешнего вала муфтой 11 и с шарнирной муфтой 12, возвратно-поступательное движение которой в направлении оси вра щения вала 7 сообщается тяге 13.3Устройство работает следующим образом.Развертка светового луча по оси У осуществляется (от датчика) вращением внешнего вала 7, который поворачивает рамку 6 вместе с валом 5, зеркальцем 4, шестернями 8, рейками 9, коленцами 10, скользящей 11 и шарнирной 12 муфтами.Развретка светового луча по оси Х...

Электродинамический подвес

Загрузка...

Номер патента: 584184

Опубликовано: 15.12.1977

Авторы: Зайнутдинова, Запиров, Муфазалов

МПК: G01D 11/02

Метки: подвес, электродинамический

...ее параллельным граням.При взаимно перпендикулярном расположении магнитного поля с индукцией В и проводника с током 1 величина электродинамичс 5 ской силы Р, действующей на проводник с током, равна 1В, где 1 - длина проводника стоком.Направление силы Р определяется по правилу левой руки,0 При выбранных направлениях токов в об584184 Составитель А. Астахехред И, Караидашова Корректоры: Е. ХмелеваИ. Позияковск Редакт убииа ПодписиоСССР 907а Совета Мииистий и открытийаушская иаб д,яаказ 2994/1НП Тираж осударствеииого комит по делам изобрет 113035, Москва, Ж, Типография, пр. Сапуио мотке возбуждения 3 и токопроводящей рамке 2 электродинамическая сила, действующая на рамку 2 с током, а следовательно и на подвижную часть 1, направлена...

Устройство для эжекции чернил в пишущем механизме

Загрузка...

Номер патента: 584813

Опубликовано: 15.12.1977

Авторы: Акира, Киеси, Масеси

МПК: G01D 15/18

Метки: механизме, пишущем, чернил, эжекции

...и соединяющим последний с атмосферой, Металлическая пластина илн мембрана 7 прикреплена к стенке внутреннего отсека 2 камеры, Перегородка 4 имеет всасывающий канал 8, открывающий доступжидкости во внешний отсеккамеры и соединенный с резервуаром запаса жидкости трубопроводом 9.Пьезоэлектрический кристалл О крепится к металлической мембране 7 любым известным способом. Подвод электричества осуществляется двумя проводами1, один из которых присоединен к мембране 7, а другой - к внешней части пьезоэлектрического кристалла О. В передней стенке 6 пишущего устройства выполнен луговнлный иаз 2, показанный на фнг. 2. Г 1 аз2 соединен с отводным каналом 13. Нижний открытый конец канала 13 переходит в трубку 14.Работает устройство следующим...

Трансформатор к электроиндуктивным преобразователям неэлектрических величин в электрические сигналы

Загрузка...

Номер патента: 585400

Опубликовано: 25.12.1977

Авторы: Артюшин, Кирюшин, Степнов, Стефанов

МПК: G01B 7/00, G01D 5/00

Метки: величин, неэлектрических, преобразователям, сигналы, трансформатор, электрические, электроиндуктивным

...сигналов д преобразователя от изм мои величинь Для этого в предлагаемом устройствеены в виде плоских прямоугольника, расположенныхент симметрично продольной 1 пол нт ольника и т 20 на каждой из л оси последней. На фиг. 1 представлен эскиз дифференразователя с предложенным м на фиг, 2 эскиз дифиндуктивного контура в виде ального пре ансформатор ренциальног54) ТРАНСФОРМАТОР К ЭЛЕКТРОИНДУКТИВНЫМ ПРЕОБРАЗОВАТЕЛЯМ НЕЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН В ЭЛЕКТРИЧЕСКИЕ СИГНАЛЫдиэлектрической ленты с нанесенными токопроводящими покрытиями.Устройство содержит каркас 1, в полости которого расположен магнитопровод 2, связываемый с контролируемым. объектом (на чертеже не показан), возбуждающий ин дуктивный контур 3, вторичный дифференциальный измерительный...

Регистрирующее устройство

Загрузка...

Номер патента: 586326

Опубликовано: 30.12.1977

Авторы: Быховский, Миркин, Печатников

МПК: G01D 3/10

Метки: регистрирующее

...содержит также блок 7 конечных выключателей, выполненных в виде герконов, блок 8 управления, состоящий из последовательно соединенных логических элементов ИЛИ 9, задержки 10, НЕ 11, И 12, усилителя мощности 13 и исполнительного реле 14 и сканирующего датчика 15.Если сканирующий датчик 15 находится в определенной точке контроля, срабатывает один из выключателей блока 7. Сигнал 1 через элемент ИЛ 1 Л 9 поступает на первый вход элемента И 12 и вход элемента задер)кки 10. На выходе элемента 10 и, следовательно, на обоих входах элемента И 12 присутствует сигнал 1, что приводит к срабатыванию исполнительного реле 14, включенного в выходную цепь усилителя 13. Через определенный промежуток времени, задаваемый элементом 10, на его выходе...

Измерительный прибор группового контроля

Загрузка...

Номер патента: 586327

Опубликовано: 30.12.1977

Авторы: Алексеев, Минц

МПК: G01D 5/25

Метки: группового, измерительный, прибор

...1 - ЗД 24 состоят из переменных резисторов К1, движки которых выведены на лице.вую панель прибора, постоянных резисторовК 2 и Общего для всех задатчиков источника25 стаоцлизцрованного напряжения Е.Приоор работает следуошим образом.Коммутатор К поочередно подключает выходные сигналы измерительных преобразователей Д 1 - Д 24 и сигналы соответствующихзадатчцков предельных значений к устройству обнаружения отклонений УОО. Если выходной сигнал какого-либо из измерительных преобразователей превышает сигнал соответствующего ему задатчика, то УОО выдает сигналы, которые через выходной коммутатор (на чертеже не показан) управляют работой выходных реле (не показаны). Реле блокируются до следующего цикла контроля, сигнализируя о выходе параметра за...

Приспособление для установки следящей системы относительно шкалы стрелочного прибора

Загрузка...

Номер патента: 586328

Опубликовано: 30.12.1977

Авторы: Донченко, Ильяшевич, Лялюк, Пантелеев

МПК: G01D 18/00

Метки: относительно, прибора, системы, следящей, стрелочного, установки, шкалы

...5, расиложенми пя раппов по окруи(ности рас 1 э ст 051111111 Л 1 т 1 От дрГГЯ.Прп наличии трех щупов угол между нимисоставляет 120". Щупы шарнирно связаны со сл едящей головкой и взаимодействуют с элекгроконтактами 6. Пружины 7 регулируют 20 натяжение щупов. Следящая головка 4 укреплена на механизме поворота 8, связанном с механизмом 9 вертикального перемещения системы, который, в свою очередь, соединен с механизмом 10 горизонтального перемеще.) пия. Механизм 1 О связан передаточным звепоз 1 11 с электродвигателем 12 и электроконтактсм 13. Сдща голоВ 1 са 4 с опической системой 14 шарнирном 15 соединена с механизмом поворота 8. 1-1 а скобе 16 механизма 30 повопота установлен регулируемый упор 17и пружины 18, которые прижимшот следя-...

Устройство для записи информации в рыбопоисковых приборах одновременного секторного обзора

Загрузка...

Номер патента: 587330

Опубликовано: 05.01.1978

Автор: Кудрявцев

МПК: G01D 9/38

Метки: записи, информации, обзора, одновременного, приборах, рыбопоисковых, секторного

...импульсов генератора 9,соединен ко вторым входам триггера и ключевого каскада.Схема устройства представлена на чертеже.Устройство состоит из индикатора 5 на ЭЛТ 1, приемного тракта 2, формирователя задержанного импульса 3, элемейта совпадения 4, блока памяти 5, электронного ключа б, усилителя записи 7, самописца 8, генератора счи тывания 9, Формирователя временного интервала 10, элемента совпадения 11 и триггера 12.Работает устройство следующим образом. 5Блок запуска в индикаторе 1 вырабатывает импульс посылки, запускающий генератор, возбуждающий акустическую систему рыбопоискового прибора. После излучения импульса посылки блок управления в индикаторе 1 начинает быстро перемещать приемную характеристику направленности акустической...

Шкальное устройство

Загрузка...

Номер патента: 587331

Опубликовано: 05.01.1978

Автор: Чечельницкий

МПК: G01D 13/10

Метки: шкальное

...установлена на оси 11 прн помощи 15радиального подшипника 12, а от перекоса: предохраниется упорным насыпным шарико.вым подшипником 13, На той же оси 11 находится зубчатое колесо 14. На конце оси11 имеются ограничители и виде винта 16 10с шайбой 16, ограничивающие пакет пз петушки и зубчатого овеса в осевом направлении. Колесо 14 установлено ва оси 11независимо от квтушпя. Каждая иэ катушекснабжена окном 17, в котором крепится ко- )5нец 18 ленточной пружины 19 подзаводки.Другой конец 20 вружипы педзаводкв крепятся на ступице 21 зубчатого колеса, Зубчатые колеса связаны между собой промежукточной шестерней 22, расположенной на оси 3023 аналогично колесу 14.Оси 11 н 2 Э закреплены в щеке корпуса3 гайками 24.Пружины 19 подзаводки в...

Магнитный преобразователь команд в электрические сигналы к устройствам для рентгенографии труб

Загрузка...

Номер патента: 587880

Опубликовано: 05.01.1978

Авторы: Арнальдо, Джакомо

МПК: G01D 5/12

Метки: команд, магнитный, рентгенографии, сигналы, труб, устройствам, электрические

...камеру 3, заполненнуюкеросином, в котором помещен поплавок 2; магниточувствительные индикаторы 4 и 5 (язычковые реле); флажок б, жестко соединенный с поплавком и сигнализируюший о положении его и магнита 1; фиксаторы 7 и 8 крайних положений флажка, жестко закрепленные на крышке 9 корпуса преобразователя; камеру 3, установленную между крышками 9 и 10 корпуса преобразователя; опорные оси 11 и 12 поплавка (подковообразный - командный - магнит на эз чертеже не показан).587880 Составитель А. ДуханннТехред О. Луговая Корректор А. Гриценко Тираж 1112 Подписное Реда кто р А. Му радян Заказ 43/4 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113033, Москва, Ж, Раушская наб., д. 4/3,Л ый:с.агнитный...

Термопечатающая головка

Загрузка...

Номер патента: 588471

Опубликовано: 15.01.1978

Авторы: Грин, Кирюшина, Клименко, Малеева, Турок, Устинов, Шприц

МПК: G01D 15/10

Метки: головка, термопечатающая

...теплового поля, необходимого для получения отпечатков на носителе, что приводит к повышению надежности оловки и качества печати.На фиг, 1 изображена предлагаемая головка с отверстиями, соответствующими форме печатающих поверхностей нагревательных элементов; на фиг. 2 - головка с одним отверстием, вытянутым вдоль ряда линейно расположенных нагревательных элементов.Головка имеет изоляционное основание 1, на котором, например, методами вакуумного напыления с использованием фотолитографии, либо сменных масок сформирован диэлектрический подслой 2, На нем расположены нагревательные элементы 3 и коммутационные проводники 4, над которыми размещена защитная антиадгезионная пленка 5, выполненная, например, из полиамида или фторопласта. В пленке в...

Способ изготовления шкал

Загрузка...

Номер патента: 590601

Опубликовано: 30.01.1978

Автор: Чечельницкий

МПК: G01D 13/06

Метки: шкал

...фотоизображения шкалы на светочувствительный слой фотопленки, достигается тем, что фотоизображение шкалы наносят в зеркальном отображении, а затем на 30 носят на светочувствительный слой защитное590601 Формула изобретения Составитель Н, МилехинРедактор Т. Рыбалова Техред И. Карандашова Корректор И. Позняковская Заказ 3251/9 Изд. М 185 Тираж 907 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Типография, пр. Сапунова, 2 непрозрачное покрытие, имеющее цвет, контрастный фотоизображению шкалы.На чертеже показана шкала, изготовленная предлагаемым способом.На светочувствительный слой кинопленки на кинокопировальной аппаратуре наносят изображение шкалы в...
