Номер патента: 1647260

Опубликовано: 07.05.1991

Автор: Будницкий

МПК: G01D 5/249

Метки: датчика, преобразования, сигналов, фотоэлектрического

...коммутатора 18, а выходы триггера 17 - к управляющим входам коммутатора 18.Первый 1-1 и второй 1-2 входные формирователи вырабатываю- трапецеидальные сигналы с длительностью фоонтоа одоп, равной допустимой продолжительности входного сигнала, меньше которой фиксируется помеха. Входные формирователи (аналогичные известному устройству) ма.ут быть реализованы на интеграторах с насы - щением, При этом определяется длительностьсигн лав на выходах дифференциатоов 4-1 и 4-2, по которкм будут отделены помехи от сигналов.Усилители-инвертары 7 и 8 инвертируют сигналы Х и У по уровню. Блоки 2-1 и 2-2 деления выпалняот деление однопалярных входных величинОвых.д = ОуИь,(2О "вых.д = О у/О хПороговые элементы 6-1 и 6-2, обладаяоднозначной релейной...

Номер патента: 1647261

Опубликовано: 07.05.1991

Авторы: Сокорнов, Янов

МПК: G01D 5/39

Метки: информации, светового, съема, экрана

...У, т.е. ф( х) =,ду,где Р - постоянный коэффициент, электрический сигнал на входе второго регистрирующего блока 14 пропорционаленкоординате У светового пятна на световомэкране 1.В качестве примера на фиг, 2 приведенодин из вариантов взаимного расположения элемента 3 с неравномерной прозрачностью и элемента 4 с неравномернойротацией, которые изготовлены в формеклиньев,Элементы 3 и 4 могут быть изготовленытакже таким образом, чтобы устройство определяло положение светочого пятна насветовом экране 1 в полярных координатах,Например, элемент 3 может быть изготовлен из поглощающего вещества в виде обьемной фигуры, получающейся при вращении трапеции вокруг верхнего или нижнего основания, а элемент 4 - из оптически активного...

Номер патента: 1647262

Опубликовано: 07.05.1991

Автор: Теренчук

МПК: G01D 7/00, G01R 19/00

Метки: индикатор, шкальный

...триггера 4 в нулевое состояние во время паузы обеспечивает необходимую начальную фазу импульсов на тактовых входах ПЗС-линейки.Выходной импульс АВП 1 поступает на вход формирователя 12, который по переднему фронту этого импульса вырабатывает импульс длительностью 1 ф, поступающий с его выхода на вывод входного затвора 21 ПЗС-линейки 15 (фиг. 2 д). Задержанный элементом 11. на время тз выходной импульс АВП 1 поступает также на вход иивертора 13, с выхода которого через преобразователь 14 поступает на вывод 22инжектирующего электрода ПЗС-линейки15.Инвертор 13 иивертирует задержанные на время т выходные импульсы АВП 1. благодаря чему во время паузы между выходными импульсами АВП 1 на его выходе присутствует напряжение логической...

Номер патента: 1647263

Опубликовано: 07.05.1991

Авторы: Горбов, Яковлев

МПК: G01D 7/02

Метки: индикации

...1, При поступленииот АЦП 3 на вход блока 2 сигнала логического нуля сигнал тактового генератора 4 поступает на выход блока 2 беэ инверсии.Сигналы на общем электроде индикатора 1и на соответствующем сегменте становятсяинверсными, т.е, между ними возникаетразность потенциалов и сегмент становитсявидимым, В противном случае сегмент остается невидимым. Аналогично происходитуправление сегментами десятичных точекиндикатора 1 от блока 6 управления порядком индицируемой величины через элементы И 5, Этот блок выполняет рольпереключателя пределов измерения, Вобычном режиме на вторые входы элементов И 5 поступает сигнал логической единицы от схемы контроля перегрузкиусилительных каскадов прибора, и на инди каторе 1 в зависимости от...

Номер патента: 1647264

Опубликовано: 07.05.1991

Авторы: Павлов, Шмитт

МПК: G01D 15/16

Метки: записи, контактной, машинной, чернилами

...9, расположенным по диаметру дна стакана 1. Между дном стакана 1 и торцовой поверхностью стенки полой пробки 2 расположена капиллярная полость 10 в виде усеченного конуса, образованная, например, скосом торцовой поверхности полой пробки 2.и дном стакана 1,Работа устройства осуществляется следующим образом.После заправки чернилами и размещения устройства в рабочее положение чернила за счет капиллярных сил заполняют частично капилляры 3 и 4 компенсационной полости. Вследствие зтого над поверхностью чернил в устройстве образуется давление ниже атмосферного. При письме из-за смачивания чернилами бумаги чернила будут "вытягиваться" из капилляров компенсационной полости до "пробулькивания" пузырька воздуха в герметичную полость над...

Номер патента: 1573990

Опубликовано: 15.05.1991

Авторы: Куликов, Лукьянов, Селиверстов

МПК: G01D 15/24

Метки: каретка, прибора, регистрирующего

...и в кольцевом пазу треть- тям нанравлнвщего узла за счет того,: его ролика 6, При этом первый и вто- что поворотнцй рычаг 12 выбирает люф:рМ ролики 1 и 2 расположены с одной ты, вызываемыенеточностью их изгосФоровы плоского прута 11, а третий : товления или износом,"рмик б - с другой его стороны, 20 Ф о р м у л а и .з о б р е т е н и яКаретка регйстрирующего,прибораКаретиа регистрирующего прибора содержащая первый и второй ролики,содержит. также поворотный рычаг 12, : сопряженные с первой направляющей по"иа котором жестко укреплен третий верхностьв направляющего узла,иуставал.7, сопряйенный с. центральной. 2 новленные соответственно на первомчастые коромысдообраэной пружины 8. и второй валах, жестко укрепленных наПри .этом первый,...

Номер патента: 1654657

Опубликовано: 07.06.1991

Авторы: Гаджиев, Драпкин, Панахов, Перельштейн

МПК: G01D 3/02

Метки: измерений, коррекции, погрешностей

...положение и разрешает Одновременно вторая половина периода цикла, задаваемая генератором 11, открывает элемент И 8. Тактовые импульсы поступают на вход счетчика 72, продолжая его заполнять, а также проходят на выход элемента И 8; Счетчик 72 заполняется импульсами генератора 13 до тех пор, пока напряжение на выходе ЦАП 7 з не сравняется с напряжением на первом входе компаратора 71 В этот момент полярность напряжения на выходе компаратора 71 меняется на обратную, прекращает счет счетчика 72 и закрывает элемент И 8. За время открытия элемент И 8 на выход проходит число, соответствующее текущему значению измеряемого параметра и свободное от аддитивной погрешности, так как оно равно разности й = й 1 . Ио, где Ио - число, соответствующее...

Номер патента: 1654658

Опубликовано: 07.06.1991

Авторы: Гендон, Петролюк, Симонавичус

МПК: G01D 13/24

Метки: отсчетное

...консольной части плоской пружины 7, работающей свободным концом на упор во внутреннюю цилиндрическую поверхность 6 корпуса 1 при вращении в противоположную сторону. Для этого необходимо выдержать условие - угол а между концом плоской пружины 7 и радиусом внутренней поверхности корпуса 1 не должен превышать угол самоторможения, т.е. ща1, гдето- коэффициент трения плоской дружины 7 о корпус 1, Усилие нажатия плоской пружины 7 регулируется узлом, состоящим из двух винтов 14 и поворотного сектора 15.После установки отсчетного устройства на исследуемый объект 13, на который воздействует источник 12 вибрации, при достижении уровня вибрации, при котором инерционные усилия диска 3 превысят силу трения конца пружины, диск 3 начинает по 5...

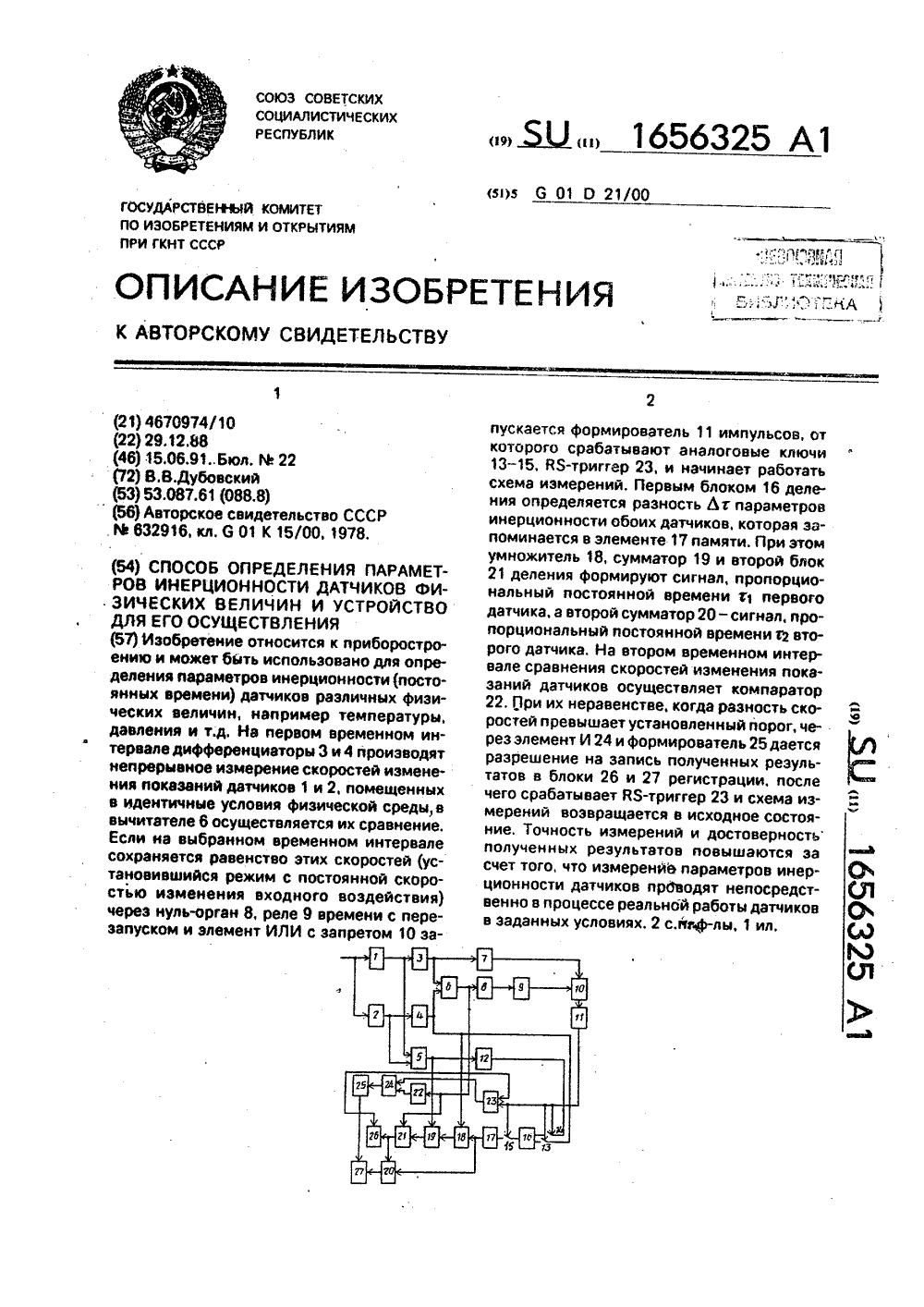

Номер патента: 1656325

Опубликовано: 15.06.1991

Автор: Дубовский

МПК: G01D 21/00

Метки: величин, датчиков, инерционности, параметров, физических

...всем интервале Ь 1.Для определения искомых показателейинерционности т 1 и т 2 необходимо обеспе. ить идентичность физических условий окружающей среды для обоих исследуемых да.чиков, Для измерения может использова;.ься реальный нестационарный режим 5 зксплуатации датчиков, Тогда для любогомомента Времени этого рея;има справедлиОав. = уи)уИ =т) -:- - т,) . Ф) л /2=Г, " ,т (", 0) 1 аким соразоь 1, измерение выходныхси:.алов даков и их производных В двух ре.:.иа:, -ста Овившемся с постоянной с.;Оростью:".з енения входного воздейстВия :, В произвольно 4 нестаципнзрном, со ;.:Ветствус ем реальньм ус,ювиям приме- О 1а ч ка - пОЗВО;ле С пм О цьЮ Расчетных форм л), 9) и ,10) Определить парагчетры ,:ерционност;: постоя;Ные вре;.Вни) двух...

Номер патента: 1657963

Опубликовано: 23.06.1991

Авторы: Бочаров, Горбулинский, Донченко, Конопляников, Леонидов-Каневский, Немодрук, Тронь

МПК: G01D 5/26, G01D 5/30

Метки: датчик, потока, светового, фотоэлектронный

...Этот режим является зеркальным отражением режима 2 при возникновении дрейфа параметров первого прибора изрежима 3,Р е ж и м 5. Абсолютный приоритетвторого прибора по отношению к первому 15(фиг, Зж). Режим возникает в случае возникновения необратимых изменений параметров вследствие старения, износа ипараметрических возмущений.Поскольку на каждый входной сигнал 20срабатывает один иэ приборов, то надежность предложенного устройства выше, чемодиночного автономного прибора Математическая обработка случайных последовательностей (фиг. 3) поооляет вычислить 25вероятности включения и л.роятности паузобеих приборов, которые совпадают в режиме стохастической симме рии.Ввиду того, что каждый входной сигналдлительностью Л т преобразуется в сигнал...

Номер патента: 1657964

Опубликовано: 23.06.1991

Авторы: Жебрайтис, Кузнецов, Мельников

МПК: G01D 15/16

Метки: матричное, печатающее

...краски 5, которая находится на носитель 4 записи. При этом благодаря тому, что четвертая пластина 12 выполнена цесмачивающейся, краска 5 це попадает на ее поверхность, расположенную со стороны носителя 4 4 О записи. Последнее предотвращает эагрязцение поверхности носителя 4 записи.Использование изобретения наряду с повышением качества печати позволяет также обеспечить уменьшение габаритов матричного печатающего устройства.Формула изобретения11 атричцое печатающее устройство, содержащее первую и вторую пластины, установленные параллельно одна другой между магнитным блоком и носителем записи и размещенные нижними час - тями и краске, расположенной в сосуде, и иглы, установленные перпендикулярно поверхностям первой и второй пластин с...

Номер патента: 1659710

Опубликовано: 30.06.1991

Авторы: Баканов, Миловидова, Рядов

МПК: G01D 5/244

Метки: информации, регистрации, цифровой

...8 формируется им= пульс записи длительностью, которая соответствует цифровому коду входной информации. Сформированный на выходе первого триггера 8 импульс открывает ключ 2 на время, равное длительности импульса записи. Каждому из значений цифрового кода входной информации соответствует определенная градация яркости (оптической плотности) носителя записи, а для каждой из градаций яркости оптической плотности) носителя записи по кривой зависимости оптической плотности носителя записи отдлительности импульса записи при постоянном токе записи определяется соответствующая этой градации яркости длительность импульса записи, т,е. градациям яркости соответствуют длительности импульсов. Длительность импульса записи выбирается кратной периоду...

Номер патента: 1659711

Опубликовано: 30.06.1991

Авторы: Бирюков, Змиенко

МПК: G01D 9/02

Метки: времени, регистрации, сигнала, средства, торможения, транспортного

...торможения, разряжается через резистор 5 и открытый электронный ключ 6,Напряжение с шины стоп сигнала открывает также транзисторный ключ 17, через который начинает заряжаться конденсатор15. С выдержкой времени, которая определяется элементами задержки, открываетсяэлектронный ключ 3 и закрываются транзисторный ключ 18 и электронный ключ 6; разряд накопительного конденсатора 2 к этомувремени прекращается и начинается его заряд фиксированным током от стабилизатора 10 тока, при этом напряжение нанакопительном конденсаторе 2 нарастаетпропорционально времени торможения, Поокончании торможения контакты инерционного замыкателя 4 разрываются, чем предотвращается разряд накопительного конденсатора 2 или умышленное. изменение заряда на...

Номер патента: 1659712

Опубликовано: 30.06.1991

Авторы: Блаженков, Григорьева, Мекальский, Мотин

МПК: G01D 15/16

Метки: заряженного, каплеструйного, потока

...коронного разряда; на фиг. 3 - зависимость отношения токов в системе коронирующих электродов как функция отношения скорости истечения струи к частоте образования капель,Устройство содержит пьезоэлектрический генератор 1 механических возмущений, соединенный чнератором 3 заданидвухкоординатныйской фильеры котструя 5 жидкости ко6 и 7, соединенныечерезамперметр 9 и10, соединенныйперметр 11,Струя 5 под вских колебаний генна капли, при этомструи 5 изменяетсялитуды колебаний гкапель задается часчика - генератора 3да создают системсэтом ток коронног оздействием механичеератора 1 разбивается длина нераспавшейся за счет изменения ампенератора 1, а частота тотой колебаний задатПоле коронного разряй электродов 6 и 7, при о разряда...

Номер патента: 1661570

Опубликовано: 07.07.1991

Авторы: Беляев, Гомельский, Равчева

МПК: G01D 18/00

Метки: датчика, исследования, линейного, перемещения

...с дополнительной кареткой 21, смонтированной с воэможностью вертикального перемещения по направляющим стойкам 25 относительно основания 2; При этом в дополнительной каретке 21 установлен регулировочный винт 26, сопряженный с щупом 5 датчика 6 линейного перемещения,Работа предложенного устройства для исследования датчика линейного перемещения происходит следующим образом,Вращением гайки 17 через винт 16 смещения производят перемещение каретки 1, что обеспечивает пересечение нижней кромкой экрана 9 световых лучей формирователя 10 сигналов отсчета в отсчетных точках 19 и 20. При этом между моментами пересечения световых лучей нижней кромкой экрана 9, определяемыми вторым блоком 11 индикации, посредством индикатора 18 часового...

Номер патента: 1661578

Опубликовано: 07.07.1991

Авторы: Евсеенков, Лупырь, Мозгутеев

МПК: G01D 13/00, G08C 19/06, H03M 1/22 ...

Метки: датчика, диска, перемещений, растрового

...в осле зазуя базочное для вого ри- тошаблошайбой, центри- икроскод втулку, е для сои посадой, затем 5 О 1661578 5 6 01 О 13/00, Н 03 М 1/22, 6 08 С 1906 ния, и может быть использовано при автоматизированном производстве датчиков, Целью изобретения является повышение точности, возможность взаимозаменяемости и снижение трудоемкости настройки и контроля, Для изготовления растрового диска изготавливают диск с посадочным отверстием без нанесения рисунка, втулку с точным отверстием, приклеивают диск на втулку и наносят кодирующий рисунок на диск,совмещают втулку с диском с центрирующей шайбой фотошаблона и наносят растровый рисунок на диск.При предлагаемом способе изготовления растрового диска отпадает необходимость в совмещении оси...

Номер патента: 1663434

Опубликовано: 15.07.1991

Автор: Мединский

МПК: G01D 5/26

Метки: вращающегося, информации, объекта, передачи

...световода, Поток падает на эту поверхность также под углом полного внутреннего отражения и скользит по ней до элемента 4, выводящего световой поток к фотоприемнику 5,При полном внутреннем отражении практически весь поток излучения, проникающий в световод, достигает фотоприемника.Для достижения полного внутреннего отражения необходимо выполнить три условия (помимо надлежащего качества отражающих поверхностей).Первое условие. Форма поверхности светоотражающих прорезей должна быть такой, чтобы излучение непрерывно падало на нее под предельным углом полного внутреннего отражения при вращении объекта независимо от взаимного расположения источника излучения и световода. Отвечает этому требованию (при потоке излучения, направленном...

Номер патента: 1663435

Опубликовано: 15.07.1991

Авторы: Баканов, Миловидова, Рядов

МПК: G01D 9/28

Метки: информации, регистрации

...2 опорной частоты, ключевой элемент 3, подключенный выходом к пишущему элементу 4, нелинейный преобразователь 5 кода, первый и второй цифроаналоговые преобразователи 6 и 7. При этом ключевой элемент 3 выполнен в виде первого и второго диодов 8 и 9, соединенных катодами между собой и с выходом ключевого элемента 3 и подключенных анодами через первый и второй цифроаналоговые преобразователи 6 и 7 к выходам нелинейного преобразователя 5 кода, Нелинейный преобразователь 5 кода подсоединен управляющими входами к выходам формирователя 1 временных интервалов, а его информационные входы являются информационными входами 10 устройства.Устройство для регистрации информации работает следующим обраозом.Информационный код с входов 10 устройства...

Номер патента: 1665232

Опубликовано: 23.07.1991

Авторы: Валявичюс, Микуцкис, Рукавичюс, Скучас

МПК: G01D 13/12

Метки: шкалы

...- пости нанесения меток наусловиях воздействия случ На чертеже представле ойства, реализующего и п особ. Основу 1 шкалы, покрытую све ительным материалом крепят к оснгенерации и последующую запись меток. При этом заготовку шкалы связывают с подвижным звеном, подвижное звено колебательной системы связывают с образцовой шкалой путем подсчета опорных меток. во времени, определяют функцию изменения скорости подвижного звена во времени и на основе этой функции генерируют образ временной последовательности меток. Далее, согласно сгенерированному образу, наносят метки на заготовку. Перед нанесением каждой метки измеряют фактическое ускорение движения подвижного звена с заготовкой шкалы и сравнивают с расчетным значением ускорения в...

Номер патента: 1665233

Опубликовано: 23.07.1991

Авторы: Куликов, Лукьянов

МПК: G01D 15/24

Метки: головка, закрепления, пишущих, разнотипных, сменных, элементов

...изображения,На фиг, 1 представлено устройство с закрепленным пишущим элементом одного типа; на фиг, 2 - то же, с пишущим элементом другого типа.Пишущий элемент 1 прикреплен к каретке 2 через поворотный Г-образный рычаг 3, Между кареткой 2 и Г-образным рычагом 3 установлена цилиндрическая пружина 4 сжатия, а соединение рычага 3 и каретки 2 осуществляется через шарнир 5. На короткой полке рычага 3 смонтированы средства 6 самозахвата сменного пишущего элемента 1. Каретка 2 через ролики 7 связана с направляющей 8.Головка для закрепления сменных пишущих элементов, содержащая перечисленные выше элементы 2 - 7, снабжена плоской пружиной 9, один конец которой закреплен на каретке 2, а другой выполнен в виде двузубой дугообразной вилки,...

Номер патента: 1668868

Опубликовано: 07.08.1991

Автор: Федореев

МПК: G01D 1/00

Метки: параметров, регистрации, энергетических

...что код счетчика 3 в каждом из измерительных каналов запоминается на определенное время регистрами 4 по команде с датчика 8 времени блока 6 синхронизации, а затем при помощи блока 5 коммутатора каналов и блока 6 синхронизации последовательно информацияя записывается перфоратором 7. первому и второму выходам блока 6 синхронизации, соединенного третьим выходом с управляющим входом блока 5 коммутатора каналов, первым входом с выходом перфоратора 7 и вторым входом с выходом блока 5 коммутатора каналов. При этом триггеры 4 подключены соединенными между собой синхронизирующими входами к выходу датчика 8 времени блока 6 синхронизации,Устройство регистрации энергетических параметров работает следующим ог разом,Измеряемый параметр в каждом из...

Номер патента: 1673835

Опубликовано: 30.08.1991

Авторы: Данилевский, Дробец, Коган, Попов, Степановский

МПК: G01D 1/18, G01D 7/00, G01L 7/16 ...

Метки: перемещения, сигнализатор

...и замыкающийся на нижнем уровне давления резерва, геркон 4, включенный в цепь блока управления и замыкающийся на верхнем уровне давления резерва, кнопка 2 проверки работоспособности (на основе геркона). светодиод 8, телефон 23, генератор 24 световых сигналов, генератор 25 звуковых сигналов (блоки 8,23, 24, 25 образуют блок управления), источник питания 26.Устройство работает следующим образом.При отключении вентиля баллона горноспасателем и включении в респиратор под действием давления кислорода, нарастающего до 20 МПа, плунжер 11 через упорный диск 19 перемещает тягу 12 и постоянный магнит 10 (на фиг.1 - вверх). При этом сжимается дополнительно пружина 18. Магнит 10 своим магнитным полемпри давлениях 3 и 5 МПа соответственно включает...

Номер патента: 1673836

Опубликовано: 30.08.1991

Авторы: Губкин, Метелкин

МПК: G01D 5/26

Метки: давления, датчик, перемещения, сигнализаторе

...уровня, и третийсчетчик 1 О, выход которого соединен с еговходом синхронизации и с входом регистратора 6. При этом усилитель 7 фототока может быть выполнен в виде триггера типа"защелка", имеющего положительную обратную связь, Прямой и инверсный выходыусилителя 7 фототока подключены к входамобнуления соответственно первого и второго счетчиков 8 и 9, соединенных выходамисоответственно с входом выбора режима ис входом обнуления третьего счетчика 10.Работа предложенного датчика происходит следующим образом.Импульсы фиксированной длительности поступают с фиксированным периодомс выхода генератора 4 импульсов на модулятор 5, воздействующий на светоизлучатель 1, Светоизлучатель 1 формируетсоответствующие световые импульсы, воздействующие на...

Номер патента: 1673837

Опубликовано: 30.08.1991

Автор: Цуркан

МПК: G01D 7/08

Метки: показывающий, прибор, самопишущий

...огибают указатели 21 (фиг.4), закрепленные с воэможностью регулировки положения на каретках 3,Прибор работает следующим образом, Измеряемые входные электрические сигналы через усилители 5 следящих систем 4 вызывают соответствующие перемещения кареток 3, на которых расположены рычаги 2 с узлами записи (перьями). Последние регистрируют эти перемещения на равномерно протягиваемой бумаге 8 (фиг.1), При необходимости прервать запись или осуществить пунктирную регистрацию в нужные моменты времени подается электрический сигнал на обмотку электромагнита 15, который перемещает якорь 16 и штифтом 17 давит на середину большей стороны паза крючка в шарнире 10, поворачивая его вокруг оси на кронштейне 12. Поворот шарнира5 10 15 20 25 30 35 40 45 50...

Номер патента: 1673838

Опубликовано: 30.08.1991

Автор: Ботуз

МПК: G01D 9/00

Метки: графопостроитель

...относится к приборостроению и может быть использовано для графического отображения (вычерчивания)графических зависимостей в различных системах автоматизации исследования и проектирования и является дополнительным косновному авт. св, 1 Ф 1597556.Цель изобретения - повышение быстродействия при графическом отображенйи(вычерчивании) фазовых траекторий и комплексных частотных характеристик, получаемых в процессе исследования ипроектирования систем автоматическогоуправления,На чертеже представлен пример конструкции графопростроителя,Графопостроитель содержит стол-планшет 1, каретку с пишущим элементом 2,шарнирно установленную на первой 3 и второй 4 направляющих с боковыми каретками5 и 6, Причем первая направляющая шарнирно связана с...

Номер патента: 1673839

Опубликовано: 30.08.1991

Авторы: Клочков, Уланов

МПК: G01D 9/42

Метки: головка, оптическая, фотографопостроителя

...оптической головки. Позициями 14 и 15 обозначены направления истечения сжатого воздуха.Оптическая головка работает следующим образом.По трубопроводу 12 (фиг.2) подается сжатый воздух, который, пройдя по воэдуховодным каналам 2 (фиг.1) корпуса 1, обтекает при этом источники 3 излучения, направляется по направлениям 14 через диафрагменные отверстия монопластины 4 и маски монопластины 5, а также по направлениям 15 через дополнительные отверстия монопластин 4 и 5 к поверхности светочувствительного материала 11, опирающегося нэ опорную плиту 16, В результате образо вания воздушной подушки между светочувствительным материалом 11 и монопластиной 5 появляется рабочий зазор д, поддерживающийся постоянным в процессе работы,Координаты положения...

Номер патента: 1673840

Опубликовано: 30.08.1991

Автор: Козленко

МПК: G01D 15/08

Метки: записи, печатающих, током, устройствах, электроэрозионных

...в месте контакта электрода 4 с металлиэированным слоем носителя 6 и уменьшает иониэацию воздуха: особенно при пониженном атмосферном давлении, приводящую к увеличению размеров записываемой точки синтезированного символа с нечетко ограниченным контуром.С увеличением тока под выступами контактной поверхности электрода 4 расплавляется металлиэированный слой, который заполняет ьсе неровности, уменьшая омическое сопротивление перехода контактная поверхность электрода 4 - металлиэированный слой носителя 6, что приводит увеличению тока, а повышение температуры (вследствие возрастания плотности тока) приводит к разрыву расплавленной пленки и испарению вскипевшего металла, При этом интенсивные термо- и автоэлектронная эмиссии обеспечивают...

Номер патента: 1673841

Опубликовано: 30.08.1991

Автор: Сихарулидзе

МПК: G01D 18/00

Метки: головок, приборов, проверки, стрелочных, считывающих, шкал

...для подключения преобразователя измеряемой физической величины соединен второй выход переключателя 450 Блок 1 с контрольной шкалой и стрелкой(фиг.2) содержит стрелку 7, жестко насаженную на ось-переходник 8, который в свою очередь жестко насажен на вращающийся вал преобразователя 2 угловых перемеще ний; подшипник 9, через который ось-переходник 8 сопряжена с диском 10, в специальное углубление которого вставлена контрольная шкала 11, фиксатор, состоящий из шарика 12, вдавливаемого пружиной50 55 13 в одно иэ двух конических углублений 14, выполненных на диаметрально противоположных образующих диска 10Устройство привода 3 обеспечивает с помощью какого-либо вида передачи вращение чувствительного элемента преобразователя 2 от...

Номер патента: 1674238

Опубликовано: 30.08.1991

Авторы: Гринберг, Климина, Половинихин, Румянцева

МПК: G01D 9/00, G11B 9/00

Метки: записи, информации

...управляемый элемент в каждом поддиапазоне, при этом выбором коэффициента преобразования преобразователя 6 с негативной характеристикой достигается равенство напряжений на входах блока 7 вычитания, вследсгвие чего на его выходе, как и на выходах всех интеграторов 10, сигналы отсутствуют.Изменение условий окружающей среды, как и старение элементов устройства, приводит к изменению АЧХ регистратора 2, В один из полупериодов коммутации в автоматических переключателях 1, 11, 12, работой которых управляет коммутационный генератор 13, подвижные конакты 14 подключены к непоцвижным контактам 15 и 16, При этом опорные напряжения, создаваемые источниками 4, через сумматор 3 подаютс на регистратор 2 и на электрическую модель прибора 5, С выхода...

Номер патента: 1675672

Опубликовано: 07.09.1991

Авторы: Лялин, Муртазин

МПК: G01D 15/06, G01D 9/00

Метки: регистрирующее

...формирова 10 15 телей 9 тока записи начинает поступать в виде коротких (3 - 5 мкс) импульсов информация, подлежащая регистрации,По входному импульсу, воздействующему на вход элемента И - НЕ 11.1 на выходе формирователя 10 появляется импульс с длительностью, соответствующей выбранной скорости транспортирования бумаги (т.е. резистору 15) и достаточно стабильной амплитудой. Импульс формирователя поступает на вход аттенюатора 16. Выходной импульс аттенюатора 16, амплитуда которого определяется его коэффициентом передачи, является опорным сигналом для стабилизатора 17 тока. Можно показать, что выходной ток стабилизатора 17 при условии В 2 о 819; В 21= й 22, определяется как1 вых =. Оо/819,20 где 00 - амплитуда выходного импульса...
