G01D — Измерения, специально не предназначенные для особых переменных величин; устройства или приборы для измерения двух или более переменных величин, не отнесенные к какому-либо одному подклассу; устройства для передачи синалов или преобразования сигналов, специально не предназначенные для особых переменных величин; тарифные счетчики; измерения или испытания, не отнесенные к другим подклассам
Считывающий прибор
Номер патента: 553454
Опубликовано: 05.04.1977
Автор: Мальцев
МПК: G01D 21/00
Метки: прибор, считывающий
...таким образом, что генерируют импульсы тока, различные по амплитуде и скважности, Импульсы с выхода возбужденного генератора 6 через схему ИЛИ поступают в цепь питания диодов отсчетного устройства,Если измеряемая величина находится в допустимых пределах, то блок сравнения запускает один из генераторов б, вырабатывающий импульсы короткой длительности при значительной амплитуде тока в импульсе (например, длительность импульса 20 мкс, амплитуда тока 0,5 А, длительность паузы между импульсами 1000 мкс). В этом случае отсчетное устройство прибора светится зеленым цветом.553454 Составитель Л, ГирченкоТехред А. Камышннкова Корректор А. Николаева Редактор Н. Петрова Заказ 909/11 1 Лзд. Уо 2 Тираж 904 Подписное ЦНИИПИ Государственного...
Вычислительное устройство для измерителей перемещений
Номер патента: 553620
Опубликовано: 05.04.1977
Авторы: Бондарев, Загорулько, Потылицын
МПК: G01B 9/02, G01D 5/36, G06G 7/48 ...
Метки: вычислительное, измерителей, перемещений
...представлена блок-схема устройства.Входы 1 и 2 устройства через входные усилители 3, и 3 (индексы указывают номер канала) и триггеры Шмитта 4 и 4 соединены с удвоителями частоты 5 и 5. Выход каждого удвоителя частоты 5 и 5 соединен с соответствующим входом распределителя импульсов б и с одним из входов соответствующего ключа 7 или 7. Каждый выход, распределителя импульсов б подключен к другому входу соответствующего ключа. Выход ключа 7 соединен со счетчиком 8, а выход ключа 7 - со счетчиком 8. Выходы счетчиков через соответствующие регистры 9, и 9 связаны с арифметическим блоком 10, выход которого через регистр индикации 11 соединен с блоком индикации 12. Блок управления 13, на входе которого установлен блок постоянной памяти 14,...
Прибор для контроля карданных соединений
Номер патента: 556321
Опубликовано: 30.04.1977
Авторы: Анилович, Батыренко, Зинченко, Литвиненко, Огий, Олизаренко, Розенцвайг, Черненький
МПК: G01D 1/00
Метки: карданных, прибор, соединений
...и приспособления для контроля карданных соединений 2, однако, при их использовании также необходима разборка этих соединений, что занимает много времени н ухудшает работу передач из-за нарушения приработки деталей.С целью повышения качества контроля согласно изобретению прибор содержит держатели и концевые элементы с полуосями для крепления прибора к смежным вилкам карданной передачи, причем держатели связаны шарнирно с ножками индикатора и удерживаются на полуосях концевых элементов торцовымн нийбамн. На чертеже схематически изображен предлагаемый прибор.Прибор состоит из двух концевых элементов 1 с полуосями 2 для крепления прибора 5 к смежным вилкам 3, 4 карданной передачи,держателей 5, 6, шарниров 7, 8, индикатора 9 часового...
Устройство для фиксации пиковых значений регистрируемых кривых
Номер патента: 556322
Опубликовано: 30.04.1977
Авторы: Клаус, Роланд, Ульрих-Клаус
МПК: G01D 1/12
Метки: значений, кривых, пиковых, регистрируемых, фиксации
...2,который удлинен и приводит в движениештифт писца, На этом валу установлена параконтактных дисков, состоящая из неподвижного контактного диска 3 и подвижного контактного диска 4, вращающегося в направлении вращения вала. Контактный диск 4 электрически изолирован поворотной изоляционной втулкой 19. Со свободно установленнымна валу контактным диском 4 соединена перемычка ползунка 5 потенциометра 6. Натяжнойэлемент 7, выполненный в виде специальнойпружины, подсоединен одним концом к свободно сидящему на валу контактному диску4, а другим концом к точке приложения силконтактного диска 3,Кроме того, каждый контактный диск 3 (4)имеет неподвижный переключающийся плоский контакт 8 (9). На окружности 10 кругообразных контактных дисков 3, 4...
Устройство для обработки результатов измерений
Номер патента: 556323
Опубликовано: 30.04.1977
МПК: G01D 3/02
Метки: измерений, результатов
...8 и 9, Над одной из зеркальных пластик находится рукоятка 10. Линейка 5 закреплена иа корпусе головки 4. Вдоль линейки 5 нанесена визирная линия 6, совпадающая с плоск стью одной кз зеркальных пластин и проходящая через ось вращения головки 4. По оси вращения головки укреплена рукоятка 10 с иглой 11, острие которой направлено вниз. На конце линейки 5 имеется рукоятка 12.Порядок работы с устройством следующий, На трафарет 1 наносится базовая линия 2, отстоящая от оси вращения головки (от кромки трафарета) на вели шну, равную в выбранном масштабе постоянной времени средства измерения (например, термопары).Устройство накладывается на график, ось вращения головки 4 совмещается с заданной точкой кривой графика, и устройство фиксируется на...
Способ линеаризации шкалы измерительного прибора
Номер патента: 556324
Опубликовано: 30.04.1977
МПК: G01D 5/00
Метки: измерительного, линеаризации, прибора, шкалы
...времен интегрирования численному значению измеряемого параметра.Способ реализуют следующим образом, Пусть сигнал на выходе измерительного датчика у имеет экспоненциальную зависимость от измеряемого параметрау =Ае - ", (1)где А - постоянный коэффициент (мн тель) экспоненциальной зависимости;Ь - коэффициент.При градуировке датчика определяют величину А и при каждом измерении с выходным сигналом датчика у суммируют независимый от измеряемого параметра сигнал В величинойКорректор И. Позняковская Редактор А, Осочников Заказ 1060/7 Изд Лго 406 Тираж 904 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 3где 1 - время...
Устройство для измерения непрерывных физических величин
Номер патента: 556325
Опубликовано: 30.04.1977
МПК: G01D 5/244
Метки: величин, непрерывных, физических
...сигнала с накопителя импульсов срабатывает триггер 2, один выход которого дает разрешение схеме И 5 на прохождение импульсов тактовой частоты на второй вход схемы электрохимического интегратора 3 и на вход счетчика 4 импульсов, а второй выход запрещает по одному из входов схем И 6 выдачу информации о измеряемой физической величине пока счетчик 4 будет воспринимать импульсы частотыЭлектрохимический интегратор 3 работает в режиме задание - считывание. В этом режиме вначале происходит интегрирование входного сигнала, например тока, в течение времени задания. Считывание штеграла осуществляется пропусканием через прибор схемы электрохимического интегратора постоянного сигнала, например тока фиксированной величины, противоположного...
Устройство для градуировки шкал
Номер патента: 556326
Опубликовано: 30.04.1977
Автор: Волоза
МПК: G01D 13/12
Метки: градуировки, шкал
...элемент градуируемого блока 2. Сигнал высокой частоты с выхода блока 2 поступает в преобразователь частоты 3, с выхода которого снимаются сигналы нулевых биений с основными частотами и сигналы помехи (нулевые биения комбинационных частот), которые поступают на амплитудный селектор 4. Усилитель нулевых биений 5 имеет цепь автоматического регулирования усиления (АРУ), состоящую из детектора 6, усилителя постоянного тока 7 и интегратора 8, благодаря которому постоянная времени цепи АРУ выбирается значительно больше временного интервала между соседними импульсами сигналов нулевых биений основной части, т, е. цепь АРУ реагирует на плавное изменение уровня полезного сигнала и не реагирует на быстрое изменение уровня сигнала помех. Благодаря...

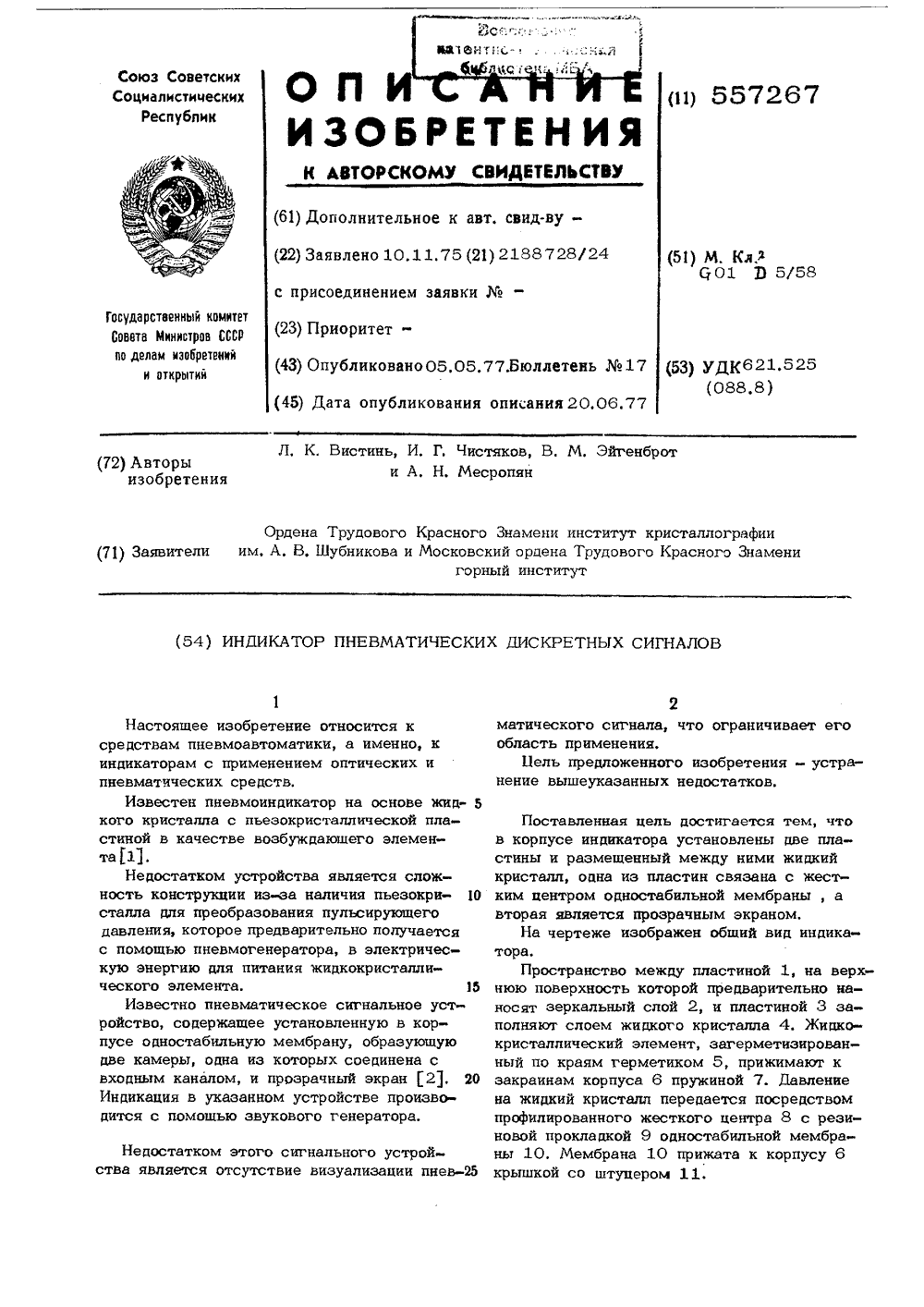

Индикатор пневматических дискретных сигналов
Номер патента: 557267
Опубликовано: 05.05.1977
Авторы: Вистинь, Месропян, Чистяков, Эйгенброт
МПК: G01D 5/58
Метки: дискретных, индикатор, пневматических, сигналов
...с жестким центром одностабильной мембраны , а вторая является прозрачным экраном.На чертеже изображен обший вид индикатора.Пространство между пластиной 1, на верхнюю поверхность которой предварительно наносят зеркальный слой 2, и пластиной 3 заполняют слоем жидкого кристалла 4. Жидкокристаллический элемент, загерметизированный по краям герметиком 5, прижимают к закраинам корпуса 6 пружиной 7. Давление на жидкий кристалл передается посредством профилированного жесткого центра 8 с резиновой прокладкой 9 одностабильной мембраны 10. Мембрана 10 прижата к корпусу 6 крышкой со штуцером 11,Заказ 1027/55 Тираж 907 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб.,...
Устройство для контроля и правки узла баланс-спираль
Номер патента: 557268
Опубликовано: 05.05.1977
Автор: Вышецкий
МПК: G01D 7/08
Метки: баланс-спираль, правки, узла
...мещения рабочего столика (см, фиг. 1-3, фиг. 5) включает вилку 25, шарнирно установленную на кронштейне 3, на конце которой закреплен подпружиненный шток 26, и упор 27, установленный на основании 1. 50 Рычаг 17 для контроля баланса снабженуказателем 28 (см, фиг. 4), а рычаг 16шкалой 29. Для контроля спирали на поверхности рабочего столика 5 нанесен чертеж Ь 5с контрольными размерами спирали, На основании 1 устройства закреплена стойка 30,на которой устанавливается бинокулярныймикроскоп,Устройство работает следующим образом, 60 При нажатии на конец рычага 17 (фиг, 1, 2) поднимается связанный с ним с помощью магнита 22 плавающий шток 24. При дальнейшем нажатии на конец рычага 17 рычаг воздействует на подпружиненное плечо рычага 16, и рычаг...
Устройство для регистации тепловых полей
Номер патента: 557269
Опубликовано: 05.05.1977
Авторы: Кутарев, Литвиненко, Шелякин
МПК: G01D 15/12
Метки: полей, регистации, тепловых
...рмомагнитного материала,На чертеже пре ройства для региставлен общий вид устин тепловых полей, епловых полей может оропластовая пласти мм со сквозными трац,Цля регистрации тбыть использована фтна 1 толщиной околоотверстиями, в кото2 диаметром 0,6-0,из термомагнитного рые вставлены вставки8 мм и высотой 1 мг.".материала, магнитго зависят от температые свойствтуры. Отвеьсти ор ы в сотов ки между ет 0,2 -; вого поля я расположен толщина стен оседние та,3 мм,произвоти отверстиями составл ванне тепло трикосновен Экспонир дят путем с ной пластин течение 0,5 я термочувствительлым обьектом в с исследуе 5 мин.ем пластина поО П И С А Н И Е п 11 557269ИЗОБРЕТЕНИЯЗаказ 1027/55 Тираж 907 Подписное БНИИПИ Государственного комитета Совета...
Емкостной датчик перемещения
Номер патента: 559111
Опубликовано: 25.05.1977
Автор: Артеменко
МПК: G01B 7/00, G01D 5/248
Метки: датчик, емкостной, перемещения
...на подвижной части объекта, содержитдве одинаковые группы И прямоугольныхпластин 20, причем каждая пластина подлине несколько превышает максимальновозможную величину перемещения подвиж 60ной части объекта и все пластины размещены равномерно по высоте с обеих сторон от общего для них основания 21.Неподвижные обкладки А и В, образующие с общей обкладкой Б емкости 7 и 8, установлены на общем изолирующем основании и содержат по одной группе ( п - 1) пластин 22 треугольной формы.Пластины обеих обклвдок А и В конденсатора располагаются между пластинами со ответствующих групп обкладок Б и могут перемещаться между ними, так что при перемещении обкладки Б совместно с подвижной частью объекта емкость конденсатора 7 увеличивается, а...
Устройство для записи электрических сигналов
Номер патента: 560141
Опубликовано: 30.05.1977
Авторы: Антонов, Георгиу, Синавчан
МПК: G01D 15/06
Метки: записи, сигналов, электрических
...сечения, со;дццсццыс с блоком управления записью элс трц 1 сскц сигналов. Игольчатые электроГы сопряжены под острым углом с поверхностью лсц Гочпого носителя записи 2, например, Осцтсл 5 злсктроаэрозиОнной записи, Торцы Ргольчаты электродов сопржены с поВерхносгыо,сцточного носителя записи по одной прямоц, перпендикулярной к направлению его перемещения. Игольчатые электроды укреплець:с по Од 51 ой плосОсти В дсржателе, Выполненном В виде дну: соединснны.; винтами 3 и; Внок .1, подпр жцне 1 ы. пружинамц 5 к корпусу 6 и размещеннык на изолирующем гибком ленточном элементе 7. Одна из планок 4 снаожеца цилиндрическими выступами 8, устаОвленцымц с возможностью перемещения в прорсзя., корпуса 6.Предлагасмос устройство содержит также рамку 9,...
Устройство для контроля измерителей колебаний скорости носитея магнитной записи
Номер патента: 560142
Опубликовано: 30.05.1977
Авторы: Андреев, Грольман, Цивирко
МПК: G01D 18/00
Метки: записи, измерителей, колебаний, магнитной, носитея, скорости
...вольтметра.На чертежике показана блок-схема предлагаемого устройства для контроля измерителей колебац 1 гй скорости носителя магнитной записи.Устройство содержит формирователь 1псевдослуча иного испытательного сигнала, соединенцьй 1 спосрсдствсцпо с входамц аттснюатора 2 и пикового вольт.,стра 3. Аттенюатор 2 подключен к частотному модулятору 4, соедцео.;:у с измерителем 5 колебаний скорости носителя магнитной записи, ца пример с детонометром.Фаррователь псевдослучайного испытательного сцпала в предлагаемом устройстве вырабатывает напряжение, которое представляет собой определенным образом упорядо чецную двоичную импульсную последовательность ц имеет статистические характеристики случайного сигнала. Это позволяет получить сигнал,...
Устройство для опроса пневматических датчиков
Номер патента: 560250
Опубликовано: 30.05.1977
Авторы: Вялых, Кобяшев, Раутенштейн
Метки: датчиков, опроса, пневматических
...Р, Р, (эти каналы являются входными каналами устройства), 2 п - 2 одноконтактных клапанов 3, управляющие входы первого и последнего из которых отдельно, а остальных попарно подключены к гг-адресным каналам 4 (сигналы Л, , А), и индикатор 5, соединенный с проточной камерой первого одномембранного элемента 1 и через дроссель б - с каналом питания, Сопло каждого одномем бранного элемента 1, кроме последнего, соединено с проточной камерой последующего элемента 1 и через соответствующий нечетный клапан 3 - с атмосферой, а через последующий четный клапан 3 подключено к индикатору 5. Сопло последнего элемента 1 сообщено с атмосферой.Устройство работает следующим образом.В период между опросами датчиков, когда все клапаны 3 закрыты, элементы...
Способ изготовления матриц для печатания диаграмм самопишущих приборов
Номер патента: 561869
Опубликовано: 15.06.1977
Автор: Блюмштейн
МПК: G01D 15/34
Метки: диаграмм, матриц, печатания, приборов, самопишущих
...1 еткой Формула изобретени Изобретение относится к области приборостроения и может быть использовано при изготовлении диаграмм для самопишущих приборов, например для регистраторов давления.Известен способ изготовления матриц для печатания диаграмм самопишущих приборов по авт. св. ЛЪ 391396 (1), состоящий в том, что элементы диаграммы; диаграммную сетку, надписи и цифры, гравируют на высокоточном координатно-расточном станке на пластмассовой пластине, которую затем используют для печатания с нее бумажных диаграмм.Недостатком этого способа является то, что запись измеряемых параметров на отпечатанных таким способом диаграммах на участках сплошной печати получается недостаточно качественной.Для повышения качества печатаемых диаграмм по...
Двухкоординатное индикаторное устройство
Номер патента: 562717
Опубликовано: 25.06.1977
Автор: Емельянов
МПК: G01D 5/28
Метки: двухкоординатное, индикаторное
...установленногов продольном пазе каждого из двух взаимно перпендикулярных поворотных полуколец, однц концы которых прикреплены к опорным валикам, а другие - к приводным валикам, 15 оси поворота которых совпадают с соответствующими осями поворота зеркальца.На чертеже изображено предлагаемоедвухкоордцнатное индикаторное устройство.Устройство содержит экран 1, излучатель 2, 2 О на оптической оси которого расположено зеркальце 3, закрепленное на валике 4, поворотном относительно осц Х внутри рамки 5, поворотноц относительно оси У. К зеркальцу прикреплен штырь б, свободно установленный в 5 пазы двух поворотных полуколец 7 ц 8, одниконцы которых прикреплены к приводным валикам 9 ц 10, а лругце - к опорным валиками 12Устройство от0 Индикация...
Устройство для электроэрозионной записи
Номер патента: 562718
Опубликовано: 25.06.1977
Авторы: Антонов, Гордеев, Фихман
МПК: G01D 15/06
Метки: записи, электроэрозионной
...симметрии рядов игольчатых электродов вдоль направления перемещения ленточного носителя электроэрозионной записи к скорости его перемещения.На чертеже приведен один пз возможныхвариантов предлагаемого устройства для электроэрозионной записи,Предлагаемое устройство содержит рядигольчатых электродов 1, сопряженных с поверхностью перемещаемого ленточного носителя электроэрозионной записи 2 и укрепленных между подпружиненными планками 3.Подпружиненные планки соединены одна с 25 другой посредством винтов 4 и размещены наизолирующем гибком ленточном элементе 5.Одна из планок 3 снабжена цилиндрическими выступамп б, установленными с возможностью перемещения в прорезях корпуса устЗ 0 ройства.43степени увеличить пове хностзначительнои...
Печатающее устройство
Номер патента: 562719
Опубликовано: 25.06.1977
Автор: Якобсон
МПК: G01D 15/20
Метки: печатающее
...части каркаса с одной стороны на втулке установлено зубчатое колесо 21 с пальцем, а с другой стороны каркаса в резь- бовой втулке закреплена ось 22, на которой установлена обойма 23. Обойма разделена перегородками на шесть секций, в которь:е помещены вкладыши из пористого материала, пропитанного красителями, а в торцовой части обойма имеет паз, в который вхолит палец зубчатого колеся 21. В нижней части каркаса па оси 24 установлены не 1 ата 1 ощпй диск 26 и зубчатое колесо 26, По наружпой ц;липлрической поверхности печатающего лиска равномерно расположены;ве;Ялцять литер 27 з виде точек и их цифровых обознаЧ Е 1.1 111Печатающее устройство работает еле,ующнм образом. Направляющая 6 периодически поворачивается ня угол 180, а вместе с неЙ...
Устройство для измерения перемещений
Номер патента: 563566
Опубликовано: 30.06.1977
Авторы: Зарипов, Зарифулин, Мочалов, Парфенов, Уаксеев
МПК: G01D 5/20
Метки: перемещений
...2 индуктпвности,катушки 3 и 4 постоянной индуктивности, нормально замкнутые контакты 5 и б герконов 7и 8, последовательно расположенных на путиперемещения подвижного сердечника, ждущие25 мультивибраторы 9 и 10, подключенные параллельно к источнику 11 импульсов, конденс; тор 12 постоянной емкости, катушку 13 связи, дополнительную катушку 4 связи и выходной прибор 15.30 Устройсгво работает след юшим образом,Йт источника 11 импульсов через кабель 1 б563566 20 25 Формула изобретени 40 оставитель В. Копаев Редактор Т. Рыбалова Техред М, Семенов Корректор Л. Дениски Изд. Мо 570И Государственного комитета го делам изобретений 113035, Москва, Ж, Рауш Тираж 907Совета Министров СССи открытийская наб д. 4/5 аказ 1622714ЦНИ дписно пография, пр....
Регистрирующий прибор
Номер патента: 563567
Опубликовано: 30.06.1977
Авторы: Ведерников, Гомберг, Дворко, Король
МПК: G01D 9/02
Метки: прибор, регистрирующий
...по Л - Л на фиг.5 1; на фнг. 3 - внд по стрелке Ь на фиг. 1,.Регистрирующий прибор содержит лентопротяжныи механизм 1, пишущий узел, состоягций нз нзмерптельного механизма 2 и пера 3, закрепленный непосредственно под при смни 1 О 4 носите.111 затшсн. Все этн узлы закреплены на двух паралле.; ьных пластинах 5, шарннрно пр 11 реплснных к корпусу 6 прибора, закрытому крышками /. 35 ерхняя часть крышк зареплсна дву 1 сратным загиоом 15 круг края корпуса, а нижняя - винтамн состороны днд корпуса. Это позволяет обойтись без винтов на наружной поверхности прибора.Непосредственно за лицевой поверхностью 8 лентопротяжного механизма 1 расположена эо панель 0 олока управления 10.11 днель 9 затрудняет доступ к перу 3 и ходовым винтам 11,...
Пневмоиндикатор
Номер патента: 563568
Опубликовано: 30.06.1977
Авторы: Вистинь, Мсропян, Чистяков, Эйгенброт
МПК: G01D 11/16
Метки: пневмоиндикатор
...Воздуха цлц ж 11 д 1 Ости В элементах пнеВмоаВ- том атцкц,ула цзооретен; Пневмо:1 ндцкатор, содержащийштуцером, бцморф;ый пьезокрцсталкристалл, рдспол 0 женныЙ междутокопроводящим прозрачным слоемцым электропрсводным слоем, ощ и й с я тем, что, с целью,повышечности сго работы. зеркальный элекный слой совмещен с верхней токосверхцостью пьезокристалла, а др,г,ность 1 ьезокрцсталла электрцчесхцтокопрозодя ьццм слоем стекла. корпус с л, жидкий стеклом с ц зеркальтл цча юця надежропровод ъемной поая поверх 1ение относится к области пневмов, используемых для индикации рефункционирования автоматических Изобретиндикаторозультатовустройств.Известны пневмоиндикаторы, основанные на создании оптической неоднородности.Наиболее близким к изобретению...
Магнитострикционный индикатор линейных перемещений
Номер патента: 564527
Опубликовано: 05.07.1977
МПК: G01B 17/00, G01D 5/12
Метки: индикатор, линейных, магнитострикционный, перемещений
...в нем возбуждающим элементом (катушкой) 2, постоянным магнитом 3, пормагничиваюшим звукопровод 4, и приемным элементом (катушкой) 5. Один конец звукопровода 4 расположен в демпфере 6, к которому, в свою очередь, присоединен измерительный наконечник 7.Пружина Я обеспечивает надежный контакт измерительного наконечника с поверхностью контролируемого изделия.Приемный и возбуждающий элементы располагают на постдянном расстоянии орин от другого.Устройство работает следующим обра 564527В возбуждающую катушку 2 подаетсяимпульс тока, Взаимодействие электроманитного поля возбуждающей катушки сподмагниченным с помощью магнита 3звукопроводом 4 создает в эвукопроводеупругую волну, распространяющуюся в обестороны от места расположения...
Измериьельный фотоконтактный прибор со световым указателем
Номер патента: 564528
Опубликовано: 05.07.1977
Авторы: Ефименко, Селибер, Склярчук
МПК: G01D 13/26
Метки: измериьельный, прибор, световым, указателем, фотоконтактный
...упруих лент 10, на которых укреплены светочувствительные элементы. 11 и 12 соединенные параллель но, и шкалу 13. Шкала имеет полупрозрачный участок 14, на котором образуется основной световой указатель 15 с отсчетной риской 16 и дополнительные световые указатели 17 с кромками 18, взаимодействующими с элементами 11 и 12. Один из светочувствительных элементов 11 смещен относительно других 12.Прибор работает следующим образом.Лучи света от осветителя 2 через кон. денсатор 3, диафрагму 4 с прорезями по.падают на неподвижное зеркало 5, отражаются от него и проходят через объектив 6, попадают на подвижное зеркало 8 измерительного механизма 7, отражаются от. него на шкалу 13 в виде основного светового указателя 15 с отсчетной риекой...
Устройство для автоматического считывания показаний стрелочного прибора
Номер патента: 564529
Опубликовано: 05.07.1977
Авторы: Антонец, Белый, Емельянов, Никифоров
МПК: G01D 18/00
Метки: показаний, прибора, стрелочного, считывания
...одной стреле. Катушки строчной развертки отклоняют луч индикаторной электроннолучевой трубки 3 по вертикали.Передающая телевизионная трубка установлена напротив прибора 8 с контрастным изображенем циферблата и стрелки, Частота следования импульсов с генератора 4 больше частоты следования импульсов с генератора 5 и выбирается в зависимости 1 о от необходимой точности преобразования аналоговой величины (перемещения стоелки) в код (последовательность вифиймпульсов), Длительность импульса с генератора пилообразного напряжения 5 должна 15 быть соизмерима с длительностью переходного процесса исследуемого прибора.Скачок давления подается одновременно . на прибор 8 н датчик давления 6. Электрический сигнал с датчика давления поступает на схему...
Профильный индикатор
Номер патента: 565212
Опубликовано: 15.07.1977
МПК: G01D 13/06
Метки: индикатор, профильный
...первой пары, а другие - через пружины закреплены на барабанах второй пары.Такое выполнение лентопротяжного механизма упрощает конструкцию индикатора, ав крепление лент через пружины исключает погрешности от растяжения лент, что приводитк повышению точности отсчета измеряемыхпараметров,Предлагаемое устройство изображено ча20 чертеже.Устройство содержит лентопротяжнь механизм, выполненный в виде приемного барабана 1 ленты-шкалы 2 и подающего барабача3 ленты-индекса 4, закрепленных на валу 5стопорными винтами 6, и в виде подающегобарабана 7 ленты-шкалы и приемного барабана 8 ленты-индекса, закрепленных на залу 9,параллельном валу 5 и связанному с ним зубчатой передачей 10. Одни концы ооеих лентзо закреплепы соответственнна барабанах...
Двухканальный регистрирующий прибор
Номер патента: 566134
Опубликовано: 25.07.1977
Авторы: Данилин, Киселев, Шуляковская
Метки: двухканальный, прибор, регистрирующий
...16(16 ). Гибкая переда ча 17(17) соединяет барабан 12(12 ) с втулкой 18(18 ), на которой закреплена центральная показывающая стрелка 19(19 Г), индицируюшая реэультзтьг измерений по дублирующей круговой шкале 20, у максимальной отметки которой в крышке прибора установлен упор 21, 35Устройство работает следуюшим образом.Измеряемая величина записывается на носителе пишущим устройством, расположенным на каретке 3(3 ), перемещаемой вдоль основной шкалы 4(4) исполнительным дви- а гателем ИД(ИД ), который через гибкуюIпередачу 6(6)разрезной барабан 7(7 ) и пустотелый вал 8(8) одновременно передаег вращение на вал 14(14 ), осуществляlюший поворот центральной стрелки 19(19) 45относительно дублирующей дальновидимой круговой шкалы 20. При...
Устройство для измерения перемещений
Номер патента: 566135
Опубликовано: 25.07.1977
Авторы: Голубев, Конин, Фурмаков
МПК: G01D 5/22
Метки: перемещений
...к предыдущей имеют противоположнов направление намотки. Магнитопроводы:1, 4 и обмотка 5 электрически соединеныс корпусом 3. При отсутствии короткозамкнутого витка 9 равномерно распределенная2 и секционированная 5 обмотки индуктивноие связаны, так как расположены на отдельных параллельных магнитопроводах 1 и 4соответственно. Наличие короткоэамкнутого 40витка 9 приводит к возникновению индуктивной связи между равномерно распределенной обмоткой 2 и той секцией секционированной обмотки 5, которая охвачена короткозамкнутым витком 9, 45Устройство работает следующим образом.При подаче переменного тока в обмотку2 в одной иэ секций обмотки 5 индуцируется переменное напряжение, фаза которогосоответствует направлению намотки витков...
Датчик угловых перемещений
Номер патента: 567091
Опубликовано: 30.07.1977
Метки: датчик, перемещений, угловых
...фиг. 1 представлен предлагаемый датчик; на фиг. 2 - развертка ротора. Датчик содержит ферромагнитные ротор 1,статор 2, каждый прямоугольный зубец 3 которых представляет собою полюс, и размещенные на них обмотки (не показаны).5 Ротор 1 выполнен аксиально профилированным по синусоидальному закону (кривая 4).При работе датчика угловых перемещенийв режиме пульсируюшего поля потокосцепле ние обмотки статора с элементарным участком пакета ротора определяется рядом Фурье 5, =4 УК,(Х) 1сов(2 К+ 1) Х15 ж+а=а В, - коэффициент Фурье, определяемый видом функции магнитодвижущей силы и проводимостиротора;К(Х) - функция изменения зазора покоординате Х;К, - коэффициент скоса;У - число витков статорной обмотки,а - угол поворота ротора;1 -...
Регистрирующее устройство
Номер патента: 568841
Опубликовано: 15.08.1977
Автор: Игнатьев
МПК: G01D 9/00
Метки: регистрирующее
...1 гце разрешающей способности и то 1 ностц записи в условиях ударных ц в;браццоцных нагрузок.Предлагаемое устройство изображено начертеже.Устройство содержит лентопротяжный механизм 1 с валом 2 ц носителем информации 3, привол 4, кцнематическц связанный с барабаном э, на образующей поверхности которого выполнен спиральный гребень 6. Отметчи 7 в виде прижимной планки жестко соединенякорем электромагнита 8 Чежлу п.чанОЙ и носите,чем расположена красящая лента, не показанная на чертеже. Схема формирования управляющего сигнала выполнена в виде последовательно полкчюченных амплитудного детектора 9, устройства сравнения 10 и усц,чцте.чя постоя иного тока 11, подключенногоприводу. Второц вход устройства сравнения подключен к лвцжку...
