Профилограф шахтных стволов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 118074
Автор: Пиньковский
Текст

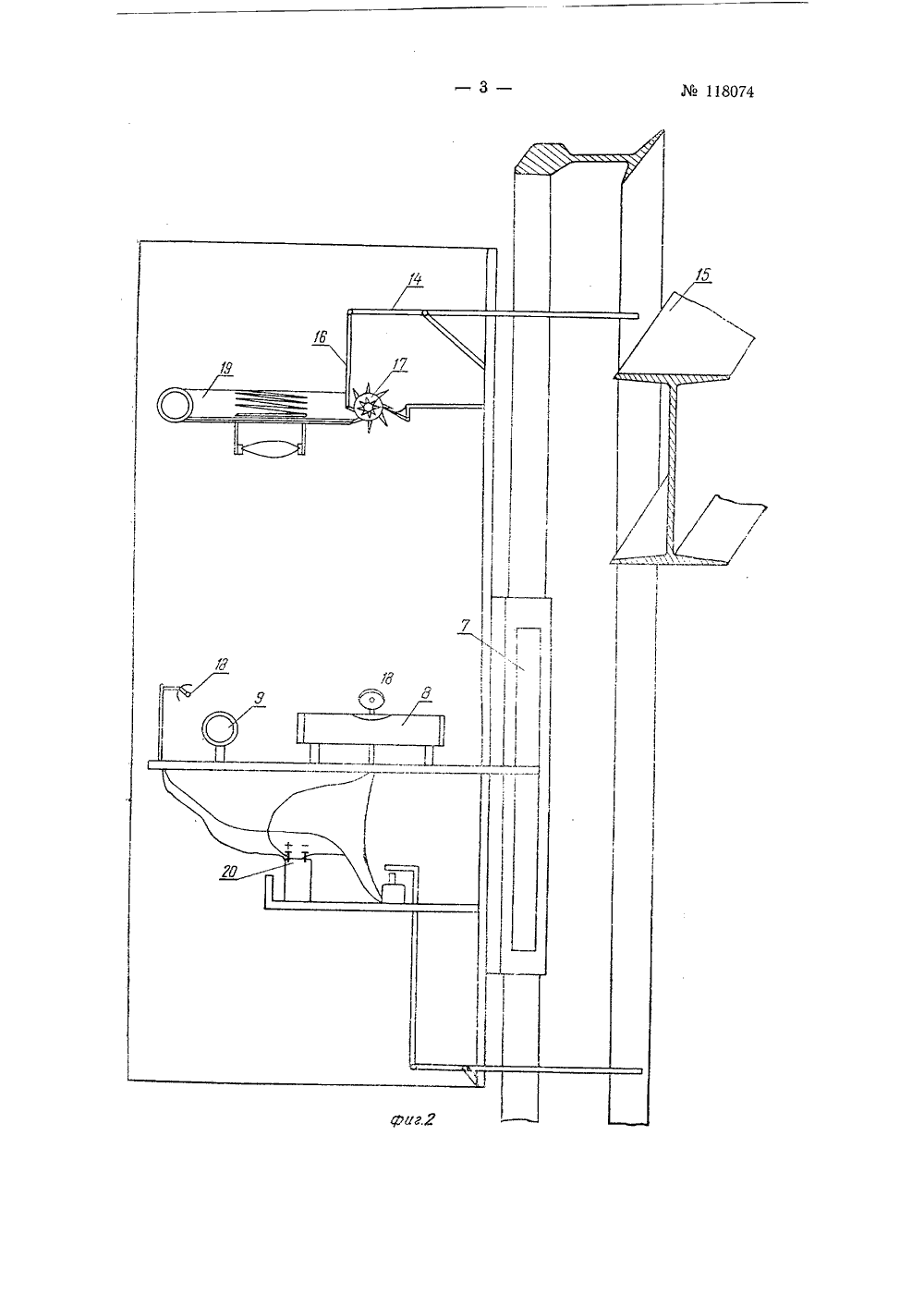

"ДИОТЕКд ТЕНИЯ ньковский ОФИЛОГРАФ ШАХТНЫХ СТВОЛ 7246/26 в Комитет по делам изобретений иСовете Министров СССР Заявлено 6 декабря 1957 г. заоткрытий прИзвестные профилографы шахтных стволов не обеспечивают возможность автоматического профилирования проводников и расстрелов,что значительно усложняет производство маркшейдерских съемок иснижает производительность труда.Предлагаемый профилограф шахтных стволов с самопишущим устройством и каркасом, перемещаемым вдоль ствола, не имеет этих недостатков,Прибор позволяет автоматически осуществить профилированиепроводников и расстрелов шахтных стволов Это достигается тем, что онснабжен плотно прилегающими к проводникам скобами с укрепленными на них уровнями, фотографируемыми при прохождении профилографа вблизи балок и расстрелов. Кроме этого, профилограф оборудован подвижным коромыслом, задевающим за кромку балок при прохождении прибора вблизи балок и расстрелов, которое приводит в движение шток, связанный с барабаном перемотки пленки, а также с контактом включения электрической лампочки на время фотографирования уровней фотоаппаратом, затвор которого постоянно открыт.Конструктивные схемы профилографа и его узлов представлены нафиг. 1 и 2. Схемы поясняют устройство и действие прибора.Профилограф имеет жесткий трубчатый каркас 1, опускаемый наподвеске 2 в шахту; направляющие ролики 3, прижимаемые к проводникам 4 пружинами 5 распорных регулируемых штанг б; две скобы 7,плотно прилегающие к проводникам 4, с укрепленными на них уровнями 8 и 9, расположенными под 90 один к другому; самопишущий прибор 10, фиксирующий при помощи ролика 11, тяги 12 и колеса 13 изменение расстояния между проводниками 4.На скобах 7 выше установленных на них уровней 8 и 9подвижные коромысла 14, которые задевают за кромку бапрохождении профилографа вблизи балок и расстрелов шах укреплены лок 15 при т 11 ого ство118074 2МйбКЙМ ла. Коромысла приводят в движение штоки 1 б, связанные с барабаном 17 перемотки пленки, а также с контактами включения электрических лампочек 18 на время:фотографирования аппаратом 19 с постоянно открытым затвором положений пузырьков уровней 8 и 9. Питание лампочек 18 осуществляется от батарей 20. Таким образом, на каждом расстреле фотоаппаратами 19 фиксируется положение пузырьков уровней Зная расстояния между расстрелами и цену одного деления уровней, определяют линейное отклонение проводников 4 от отвесной линии.Предмет изобретения1, Профилограф шахтных стволов с самопишущим устройством, снабженный каркасом, перемещаемым вдоль ствола, о т л и ч а ю щи й с я тем, что, с целью автоматического профилирования проводников и расстрелов, он снабжен плотно прилегающими к проводникам скобами с укрепленными на них уровнями, фотографиремыми при прохождении профилографа вблизи расстрелов и балок.2. Профилограф по п. 1, отличающийся тем, что он снабжен подвижным коромыслом, задевающим за кромку балки при прохождении профилографа вблизи балок и расстрелов и приводящим в движение шток, связанный с барабаном перемотки пленки, а также с контактом включения электрической лампочки на время фотографирования уровней фотоаппаратом, затвор которого постоянно открыт,
СмотретьЗаявка
587246, 06.12.1957
Пиньковский Г. С
МПК / Метки
Метки: профилограф, стволов, шахтных
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/3-118074-profilograf-shakhtnykh-stvolov.html" target="_blank" rel="follow" title="База патентов СССР">Профилограф шахтных стволов</a>
