Федосеев

Номер патента: 201792

Опубликовано: 01.01.1967

Авторы: Баркан, Научно, Федосеев

МПК: G05D 16/06, G05G 7/00

Метки: задатчик, полуавтоматический

...положение, соответствующее этому давлению,В т о р о й р е ж и м. Если при определечиом давлечии Р в линии задания смениться давление в линии команды на нуль, стержень 2 под действием пружин 10 переместится в из и заставит качающийся рычаг 3 через ролик 11 прижать шток 4 к ролику 12 и ролику 13, Таким образом, запомнится положение штока 4, соответствующее положению системы сильфон-прукина 9 при определенном давлении Р,в линии выхода. Под действием давления подпора сопло б реле 5 закроется, сопло 7 откроется и линия выхода соединится с пневмолинией 14, связывающей оба реле и соединенной через дроссель 19 с атмосферой, Если давление Р,начнет отклоняться от своего определенного положения в ту или201792 Пр едмет изобретений...

Номер патента: 201783

Опубликовано: 01.01.1967

Авторы: Коньков, Научно, Федосеев

МПК: G11C 25/00

Метки: блок, памяти, пневматический

...Р,пневмореле 2 пропускает запоминаемое давление Р, в полость а и одновременно 5 отсекает выход с инвентора 3. Под действиемдавления Рподвижное основание сильфона б вместе с шариковым соплом и штоком 7 совершает некоторое движение, определяемое величиной поданного в полость а давления, О жесткостью пружины 5, жесткостью самогосильфона 4 и жесткостью гибкой пневмолинии, соединяющей сопло со входом инвентора.После снятия командного давления Рустройство переводится в режим отработки за помненного давления, При этом под действием пружины 10 и втулки 11 цанговый зажим 9 фиксирует положение штока 7, а пневмореле 2 перекрывает давление Ри одновременно соединяет выход инвентора 3 с полостью а. О На выходе блока памяти с помощью инвенаказ...

Номер патента: 201782

Опубликовано: 01.01.1967

Авторы: Витслг, Научно, Федосеев, Федосеева

МПК: F15C 3/04, G06D 1/02

Метки: двухмембранное, дискретногодействия, пневматическое, реле

...выполняемых реле операций, с линией выхода или с линией питания. Это позволяет строить безрасходные бездроссельные схемы.На чертеже изображено пневматическое двухмембранное реле,Оно содерхкит две мембраны 1 и 2, незалелапные по краям, разъединенные вкладышами 3 и 4 с отверстиями в центре для жесткого цилиндра б. Полость мембраны 1 соединена с подводящей давление линией через вертикальный капал б, полость между вкладьппами соединена с боковым каналом 7, а полость мембраны 2 соединена с внешними липиямнчерез вертикальный канал 8.Под действием давления мембрана 1, перемещаясь вниз, давит на жесткий цилиндр 5, 5 а тот - на мембрану 2. Мембрана 2 перемещается вниз, каналы 7 и 8 через полость между вкладышами соединяются. Для усилениясигнала...

Номер патента: 201780

Опубликовано: 01.01.1967

Авторы: Научно, Федосеев

МПК: G05B 1/11, G06D 1/04, G06G 5/00 ...

Метки: аналоговых, пневматических, сигналов, сравнения

...клапана 3. Второе сопло 18 этого кланана заглушено. В камеру 19 клапана 3 и камеру 20 клапана 2 по линиям 21 и 22 подаются постоя;шыс давления - давления подпора, прцчом давлсццс В камере 19 больше давлсцця В камере 20. Давление в линили меньше дазлсция 24 соединенаи 5, вкл 1 очецнымиции импликацияпеременной являетдругой - давлениимембранных пакетот величины комас одного режимании 23,В начале ралинию 23 подания 13 соединчерез илапандакт Заказ 3395/3ЦНИИПИ Комитета по делам изобМосква,Тираж 535 етений и открытий еитр, пр. Серова, Подписноерп Совете Министров СССР4 Типографии, пр. Сапунова,клапанами 4,н д. Зтот режим можно назад.ь режимом отслеживания давления в линии ИЕ ли командное давлепие в линии 23 сбросить до нуля, первым сработает...

Номер патента: 201638

Опубликовано: 01.01.1967

Авторы: Афанасьева, Зильбермак, Кронман, Куликова, Мейман, Михайлов, Пыр, Соловьев, Федосеев

МПК: C08K 3/10, C08L 27/22

Метки: rpamfijlacthrioilt, пластмассу

...долгоиграющих грампластинок.Применение бората свинца приводит к понижению начального уровня шипения на 3 - 4 дб и обеспечивает максимальную износоус тойчнвость, тепло- и влагостойкость. лектроакустичесгоказатели грамплстинок одержание боратавинца и во 3зкоот ъоо перацня Яо щФд)хт хфохз о ю о О оо хх к хоаоОко 231 КонтрольнаяПример 1Пример 2 57,2 58,3 П р и м е р 1, Композицию, содержащую 974 г сополимера хлористого винила с винилацетатом марки ВА, б г стеарина, 10 г са жи и 10 г (1 о/о) бората свинца, вальцуют при 140 - 145 С до образования гомогенной массы (3 - 4 мин) и снимают ее в виде листа толщиной 3 - 4 мм,Вырезанные нз листа таблетки отпрессовы. 25 вают при 150 С, получая грампластинки с высоким качеством звучания....

Номер патента: 201110

Опубликовано: 01.01.1967

Авторы: Блохин, Воронин, Морозов, Никольский, Слотин, Тарасов, Федосеев

МПК: B64D 13/06, F04D 29/06

Метки: малогабаритный, сверхскоростной, турбохолодилбник

...чертеже показана конструктивная схема описываемого турбохолодильника.Ротор 1 смонтирован в корпусе на наружных кольцах совмещенной опоры 2, невращающийся вал 3 которой закреплен в посадочных местах выходного патрубка 4 турбины и выходного патрубка 6 вентилятора, На наружной поверхности входного патрубка 6 расположена масляная полость 6, наполненная маслом, а также промежуточная внутренняя масляная емкость 7 с ватной набивкой, отделенная от вала 3 пористой перегородкой 8. Емкость 7 соединена с полостью 6 каналами 9, в которых уложены фитили 10.Система смазки турбохолодильника работает следующим образом.Залитое в масляную полость 6 масло по фитилям 10 поступает в ватную набивку масляной емкости 7 и удерживается там пористой перегородкой 8....

Номер патента: 200991

Опубликовано: 01.01.1967

Авторы: Вишн, Крицын, Федосеев

МПК: F15D 1/08

Метки: аппарата, герметической, давления, кабине, летательного

...сжатого газа в канал патрубка. Кроме того, устройство содержит пневматический усилитель, задатчик и регул 51 то р.На чертеже изображено описываемое устройство,Оцо состоит из патрубка 1, в проходном сечении 2 которого смонтированы сопла 8, пневматического усилителя 4, задатчика 5 и регу лятора 6,При изменении высоты полета задатчик уст" тва вырабатывает сигнал, поступающий вчятор, который через пневматический усилцтель изменяет закон регулирования давленияПрц этом меняются ц параметры сжатого газа, поступающего в сопла, цаходяц 1 цсся в проточной части патрубка. Если давление в 5 гермокабине уменьшается, то количество воздуха, поступающего в сопла, увеличивается, ьследствие чего сброс давления из гсрмокабицы в окружающее пространство...

Номер патента: 200543

Опубликовано: 01.01.1967

Авторы: Гудймов, Сенько, Файнер, Федосеев

МПК: E21B 15/00

Метки: манипулятор, съемно-навесной, телескопический

...поступательно, скользя своим пазом по шпонке 8, В несущей части корпуса манипулятора расположен масляный бак 4, к которому прикреплен маслонасос б с пневмодвигателем б. На корпусе установлен также пульт 7 управления с гидро- и пневмораспределителями.Для управления гидравлическими механизмами к пульту управления подводится напорная жидкость от маслонасоса 5 по маслопроводу нагнетание. 01 работапное масло из гидравлическ 11 х механизмов удаляется по маслопроводу слив.ВинтОВОЙ .1 еханизм 11 ОВОрота Вокруг про дольцой оси манипулятора кронштейна 8 сзакрепленной на цем бурильной машиной состоит из поршня 9 с полым штоком, имеющим винтовую нарезку, и гайки, связанной с поворотным кронштейном. При подаче жидко сти в правую или левую полость...

Номер патента: 198911

Опубликовано: 01.01.1967

Авторы: Гарнов, Сицинска, Федосеев

МПК: G03B 39/00

Метки: высокоскоростных, камер, механизм, развертки, растровых

...н зоо р ет ения урным ыполн перед ществ растре си за ю Известны развертывающие механизмы для высокоскоростных растровых камер, где развертка по времени осуществляется путем сканирования светового отверстия входного объектива при помощи диафрагм, нанесенных на диск по спирали Архимеда, т. е. диска Нипкова. В таких камерах оптическая ось объектива и диска Нипкова не совмещены.В предложенном механизме развертки ось врагггения диска совмещена с оптической осью входного объектива, Благодаря этому уменьшаются габариты камеры, упрощается ее конструкция и возможно применение центрального затвора.Кроме того, диск механизма снабжен дополнительными отверстиями, расположенными на различном расстоянии от центра, Это позволяет использовать...

Номер патента: 197943

Опубликовано: 01.01.1967

Автор: Федосеев

МПК: C08G 18/22

Метки: полиуретанов

...г 17 упп ХСО хватило па реакцию с ОН-группами полиэфира для образования полиуретатш.Диссоциаци 1 о блокированных 2,4-толуилендипзоцианатов и к;шетпку сопо,7 пмеризации диссоциированпых ХСО-групп с ОН-группами полиэфира изу ча 1 ОТ по парастапи 10 В 51 зкости 10 смеси, Скорость Взаит 1 одействия указали ыхгрупп Оценивают по Врсзеии дос 1 ижсния реагирующей смесью вязкости в 0000 пуаз, В таб 7 ице приведены результаты пспытан 1 л 1.15 Из таблицы следует, что 2,4-толуилендпизоцианат, блокировлииь 1 й фенолом илп крезолами, не диссоциирует и об,тасти исследуемых температур (100 С). Исключ.нис составляет аддукт па основе 1-крезола, диссоциация ко торого происходит при 90 С. В присутствиипредл 1 гаеэх катализаторов тсхПератра термической...

Номер патента: 196786

Опубликовано: 01.01.1967

Авторы: Федосеев, Чеховска

МПК: C07C 209/36, C07C 211/46, C07C 211/58 ...

Метки: восстановления, органических, соединений

...После выделения получают т. пл. 50 С, выход 80 - 95% от-н;1 фтил 11 мнц,оретичес кого,ацовления цитро- или дом в момент выделетализаторов в кислой Лцалогично из нитробецзола получают 1п 1 (выход 80 - 90%), т, кпп. 184 С. ы, предепинений амкнутой вкой ниоды илидо 200 Способ в 0 11 ЕНИ 1"1 С ЦЦ его выделе ОтЛана(ОЩи сырьевой О вают в зам ния с доба следов вод гревании досстацовлеция орган трогр ппой водоро, 1 ия в пристствии йся тем, что, с цель азы, нитросоединеци кнутой системе в пр вкой меди, никеля ы или кристаллогцд о 200 в 3 С. ических соеди- ДОМ В МОМЕцт атализ 11 торов, ю расширения я восстацавлиисутствии маг 1 ли алюминия, ратов при цаона фта я, меди запаян воздух течение Известен спосоо восстамицосоединеций водорония в...

Номер патента: 196785

Опубликовано: 01.01.1967

Авторы: Федосеев, Чеховска

МПК: C07C 1/22, C07C 1/253

Метки: восстановления, кеюгр, оксиили, органических, содержащих, соединений, уппы

...т зного магния 5 ой ампуле прполу (лют тр пфснилкдрбиш)лл, капли воды грс. 320 - 350 С. Посн 1)снилметан (вы. органи- выделей.)5, нрсди сппр- здмкпусдов воанпи до аагния й сосудпоздух - 500"С агируют м, отгоход 75 -Г 1 рсд л 1 н: о б 1 с т е н 5 5 Способ осот пений, содсржл родом в а 5 оч("нт на гллпзаторов, г лью расгцпрения спирты восстяна в присутствии м стлллогидратов О 450 в 5 С соотвИИ 5 Г)СНП 5 ОРГДНПЧССКПХ СОС.(ин 5 х оксп- нлп кстогрунпводоего вь 5 деленпя с применением )тлачаоцпйся тел, что, с цесырьевой базы, кетоны илп вливают и здмкнутой системе гния и следов иолы или крипри нагревании до 300 -400 и етственно. пнях из яцетофеноня выход 70 - 80%), из выход 60% ),Известны способы восстановления ческих кетонов водородом в...

Номер патента: 195274

Опубликовано: 01.01.1967

Авторы: Гуськов, Засимова, Панфилов, Сычев, Федосеев

МПК: B64D 13/04, G05D 16/06

Метки: аппарата, воздуха, герметическую, давления, кабину, летательного, подачи, регулятор, систем

...воздух в гермокабину, Кроме того,надмембранная камера трубопроводом 9 с5 дросселями 10 соединена с полостью 11 исполнительного механизма 12, атмосферой и подмембранной камерой 4, сообщенной, в своюочередь, с кабиной летательного аппарата.В корпусе 18 исполнительного механизма10 смонтирован подпружпенный снльфон 14, сочлененный через шток 15 с дроссельной заслонкой 1 б, смонтированной в магистрали 8,подающей воздух в гермокабину.Изменение давления в магистрали, подаю 15 щей воздух в гермокабину, создает усилие намембране командного прибора. При этом жесткий центр мембраны открывает проходноесечение сопла корпуса прибора, что, в своюочередь, вызывает изменение давления в поло 20 сти исполнительного механизма, которое воздействует...

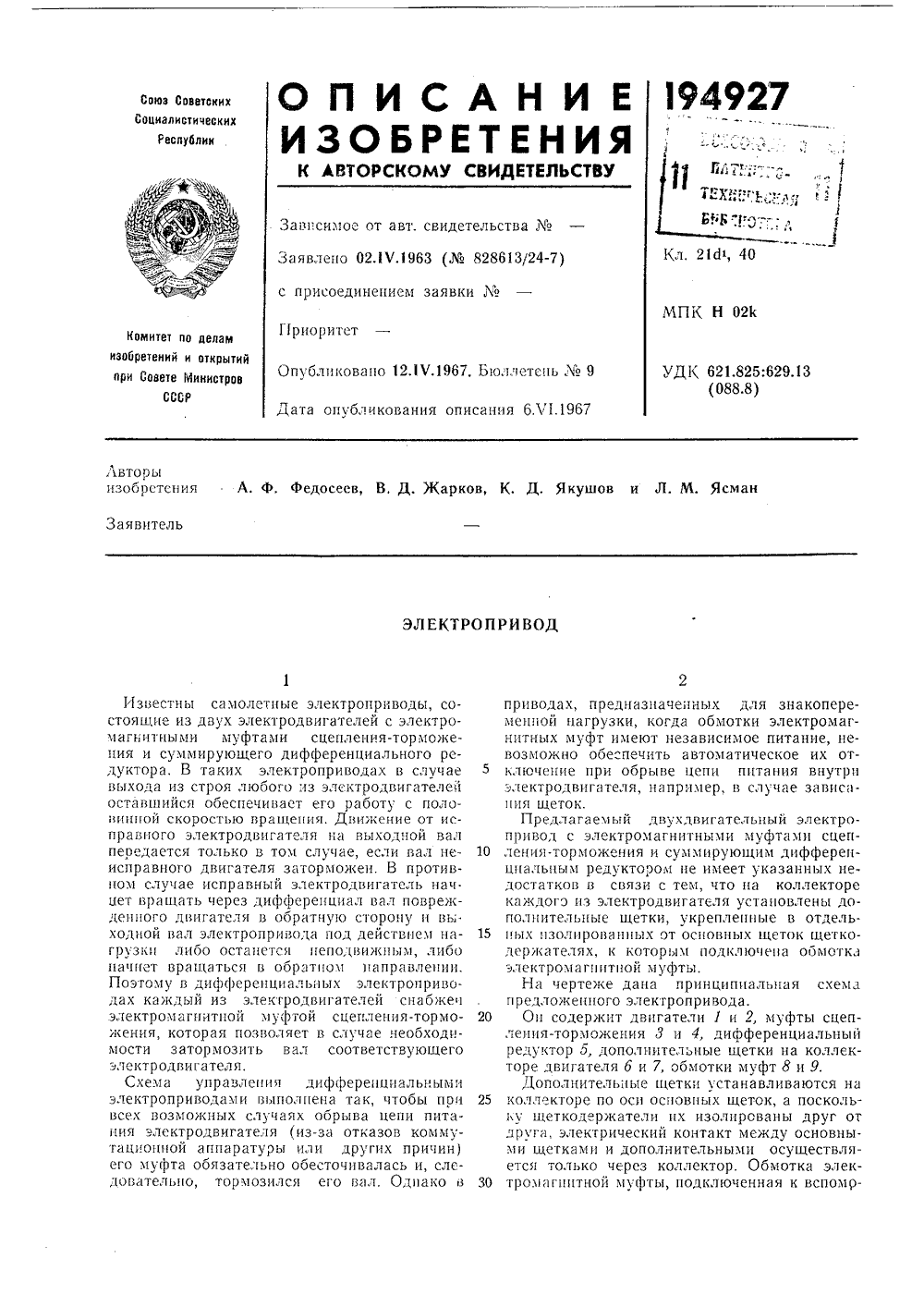

Номер патента: 194927

Опубликовано: 01.01.1967

Авторы: Жарков, Федосеев

МПК: H02K 51/00, H02P 7/695

Метки: якушев, ясман

...обеспечить автоматическое их от ключене при обрыве цепи питания внутриэлектродвигателя, например, в случае зависания щеток,Предлагаемый двухдвигательный электропривод с электромагнитными муфтами сцеп ления-торможения и суммирующим дифференциальным редуктором не имеет указанных недостатков в связи с тем, что на коллекторе каждого нз электродвигателя установлены дополнительные щетки, укрепленные в отдель ных изолированных от основных щеток щеткодержателях, к которым подкл 1 оченаэлектромагнитной муфты.На чертеже дана принципиальная схемапредложенного электропривода.20 Он содержит двигатели 1 и 2, муфты сцепления-торможения 3 и 4, дифференциальный редуктор б, дополнительные щетки на коллекторе двигателя б и 7, обмотки муфт 8 и...

Номер патента: 194881

Опубликовано: 01.01.1967

Авторы: Мишин, Проектно, Федосеев, Чернышев

МПК: B60S 3/04, B60S 5/00

Метки: железнодорожного, обмывки, подвижного, состава, тележек

...смонтированы ца общей позиции обмывки с закреплением сопловых насадок так, что при последовательном включении рамп обеспечивается нанесение моющей жидкости ца всю омыв;1 мую поверхность.На фиг. 1 схематически изображена описываемая установка, поперечный разрез; ца фиг. 2 - то же, вид рампы.Установка состоит из камеры 1 с размещенными в ней подводящими моющую жидкость специализированными секциями 2, 3 и 4 рамп, снабженных сопловыми насадками б и коллекторами б, 7, 8 для подсоединения к напорному трубопроводу (на чертеже не показан), Секции 2, 3 и 4 рамп смонтированы на общей позиции оомывки 9. едмет изобретения Установка для обмывкц тележек железнодорожного подвижного состава, содержащая камеру с размещенными в цей подводящими моющую...

Номер патента: 193461

Опубликовано: 01.01.1967

Авторы: Крутова, Островский, Федосеев

МПК: B32B 27/04, C01B 31/04

Метки: графита, пропитки, синтетическими, смолами, тонкостенных

...остатка в этих местах и к более значительному снижению проницаемости, чсм в случае, когда отвердитель равномерно 5 распределен в пропитывающем веществе.Описываемый способ осуществляют слсдующцм образом, Изделие закрепляют между двумя фланцами на резиновых прокладках, а его внутреннюю полость заполняют раствором 10 отвердитсля. Пропитывают продавлнваниемраствора через стенку изделия под давлением сжатого газа; затем изделие сушат для удаления растворителя и вновь пропитывают таким же образом синтетической смолой, Для 15 отверждения смолы изделие выдерживают прикомнатной температуре, затем прп 100 в 2"С и обжигают в коксовой засыпке до 900 С.Г 1 р н м е р. Изделие в виде полой трубки столщиной стенки 10 - 15 ял и плотностью 20 1,65 - 1,7...

Номер патента: 192495

Опубликовано: 01.01.1967

Авторы: Беспалов, Головин, Федосеев, Яковлев

МПК: F15C 3/14, G06D 1/02

Метки: мембранами, плавающими, пневматический, функциональный, элемент

...секци 5 7, р)спо.(Ожегы Одинаковые Гр 100 видие мембраны 9 и )(С, выполненные так, что торць) ОольщеГО диаметра снабжен и)з 1:и для прохода Воздуха. Торцы ме)ьиего диаметра мембран помещены в нэпраляющии канал - отверстие в секции 7.:.)ЛЕМЕН РД01 ДС Г С,(ДУЮ(ЦЪ ООР;130 К.Если;)ав.1 е 1)ие В канал(. ) равно даВленнОБ канале 4, то мембраны могут находиться В любом положении, а Вы. Одной к)Вл мт)кс) 5 бьть соединен с люоым Входным каналом.Если же давление в одном из Входных каналов .) больше, чем Б другом 4, то выходной кд ал сосди 11 тся только с тем Входным кант,ом, Б котором давление будет меньше 1 с ка налом 4), так как бол).В)се даьлсние заставитпе 1)емести 1)ся л)емОрс)пу 3, 1)дсположен 1 гую В камере ) с большим дт)влениел(, которая...

Номер патента: 190717

Опубликовано: 01.01.1967

Авторы: Артамонов, Дроздовский, Ленинградска, Магировский, Онежский, Орлов, Помогаев, Федосеев, Яскунов

МПК: A01G 23/08, B60P 1/48, B60P 7/12 ...

Метки: 190717

...6 связаны между собой толкающими штангамн 8, нижние из которых соединены с гидроцилиндрамн 9 прн вода зажимных рычагов. Нижние поводки 6поворачиваются вокруг шарниров 2 и прикреплены к штокам гидрсцилиндров 9.На вторых сверху звеньях имеются с наружной стороны упоры 10 для фиксации их 10 поводков. Для облегчения разгрузки пакетана наружных верхних краях кониковой балки установлены ролики 11.Устройство работает следующим образом.При выдвижении штоков гидроцилнндров 9 15 нижние поводки 6 свободно поворачиваютсявокруг осей шарниров 2, а ннжтше штанги о передают усилие и движение через все штанги за счет поворота поводков на верхние звенья рычагов. Рычаги поворачиваются на 20 пакет до тех пор, пока упоры вторых сверхуповодков не упрутся во...

Номер патента: 181422

Опубликовано: 01.01.1966

Авторы: Кузнецов, Медведев, Федосеев, Чепурин, Шкредов

МПК: A01D 34/00, A01D 34/125, A01D 57/20 ...

Метки: валковая, жатка

...режущему аппарату. При работе этих жяток колосовая часть стеблей располагается по ширине валка неравномерно лиоо по краям валка, либо в его средней части. Для сушки массы и дозревания зерна необходимо, чтобы колосовая часть стеблей располягалась в валке равномерно.В предложенной жатке, с целью равномерНого распределения колосовой части стеблей в валке, валкообразующий транспортер расположен под острым углом к режущему аппарату. Кромка выбросцого конца валкообразующего транспортера находится под острым углом к направлению движения жатки,Ня чертеже схематически изображена частично описываемая жатка, вид в плане,Жатка включает в себя рекуц 1 ий аппарат 1 и валкообразующий транспортер 2, выполненный в виде нескольких параллельно...

Номер патента: 180924

Опубликовано: 01.01.1966

Авторы: Блохин, Морозов, Орлов, Серпухов, Соколов, Соловьева, Федосеев

МПК: F16N 7/12

Метки: подшипниковьх, смазки, узлов

...ванну ц фитиледержатель с фитилем, подающим масло к валу, установленному в подшипниках.В описываемом устройстве для исключешя подгорания фитиля и попадания продуктов его износа в подшипники между валом и фитилем размещен промежуточный контактный элемент из антифрикционного теплостойкого материала, имеющий осевые капиллярные каналы и соединенные с ними, расположенные под углом к оси вала канавки на поверхности контактного элемента, соприкасающейся с валом.На фиг. 1 изображено устройствоки подшипниковых узлов; на фиг. 2держатель; ца фиг, 3 - вид по стрфиг 2 цей поверхности б элемента 5 и далее по капиллярным каналам 7 - на верхнюю поверхность 8 элемента 5, контактирующую с валом 9. Затем масло растекается по канавкам 10, расположенцым...

Номер патента: 180863

Опубликовано: 01.01.1966

Автор: Федосеев

МПК: F15C 3/04, G06D 1/02

Метки: двухмембранное, дискретногодействия, пневматическое, реле

...канал б соединен с линией входного давления, полость между вкладышами соединена с линией нулевого давления через, канал 7, канал 8 соединен с линией давления питания, а канал 9 - с линией выхода,При отсутствии давления в канале б канал питания соединяется с боковым каналом 9. При,появлении сигнала в канале б, канал 8 перекрыт меньшей мембраной 2, а боковой канал 9 соединен с каналом 7,Для реализации логической функции отрицание импликации вертикальный канал б соединен с линией первого входного давления, полость между вкладышами соединена с линией нулевого давления через канал 7, канал 8 соединен с линией второго входного давления, а канал 9 - с линией выхода.Для реализации логической функции импликация вертикальный канал б соединен с...

Номер патента: 179558

Опубликовано: 01.01.1966

Авторы: Блохин, Савушкин, Соловьева, Федосеев

МПК: F16C 33/42

Метки: uтхнйчсс1, атпнтио-1йi, аяhis, отека

...увеличения его пр выполнен из нави перекрещивающем гнездами под шар Известны текстолитовые сепараторы для шарикоподшипников, выполненные из трубчатых заготовок или прессованные со сверлением отверстий под шарики и перерезанием волокон текстильной ткани, что снижает прочность и жесткость сепаратора.Описываемый сепаратор отличается относи. тельно меньшим весом и большей прочностью. Особенностью его является то, что оп выполнен из навитой непрерывающейся нити, перекрещивающейся в перемычках между гнездами под шарики.На фиг, 1 изображена схема расположения нитей при навивке сепаратора; на фиг, 2 - сепаратор, установленный в подшипнике в сборе,Сепаратор 1 выполнен путем навивки непрерывающейся нити 2, пропитанной смолой, на оправку с...

Номер патента: 179124

Опубликовано: 01.01.1966

Авторы: Бахарев, Зное, Келлер, Кислов, Кошман, Крючков, Лавров, Латыш, Лисицын, Моськин, Пожаров, Полонский, Резвов, Родников, Смирнов, Туманова, Федосеев, Филиппов

МПК: F02D 1/04

Метки: 179124

...наЗО соса грузы преодолевают усилие дополнптель5 10 15 20 25 30 НОЙ прутки 1 ы 13 и перемещагот (через муфту 7) промежуточный рычаг 8, который поворачивается на оси до соприкосновения штока 15 корректора с основным рычагом 9, передвигая рейку в сторону уменьшения подачи топлива. При ненагруженном двигателе и положении рычага управления 10 до упора устанавливаются максимальные обороты холостого хода. Центробежная сила грузов полностью уравновешивает усилие пружины 12 регулятора, а рейка насоса находится в положении, обеспечивающем подачу топлива в заданных максимальных оборотах. Основной и промежуточный рычаги регулятора принаты друг к другу и работают как один рычаг. При нагружении двигателя до номинальной нагрузки число оборотов...

Номер патента: 179112

Опубликовано: 01.01.1966

Авторы: Дроздовский, Имени, Коломинов, Ленинградска, Магировский, Онежский, Орлов, Федосеев

МПК: A01G 23/081, A01G 23/099, B60P 1/06 ...

Метки: бесчокерной, деревьев, повала, последующей, трелевки

...возможность поворота вокруг продольной осителескопической штанги при помощи гидроцилиндра 29, обеспечивающего расположениепилы срезающего механизма 27 ь горизонтальной плоскости в рабочем положении, поворот в вертикальную плоскость и установкув транспортное положение. Гидроцилиндр 29при постановке в плавающее положение предохраняет пилу срезающего механизма, находящуюся на, пне, от поломок при падении дерева на пакетирующий рычаг 22, Такая конструкция срезающего аппарата позволяетпроизводить срезание дерева двумя способами без изменений в конструкции в различныхусловиях.Прп помощи гидроцилиндра 23 можно регулировать высоту пилы механизма 27 пад землей при некотором перемещении срезающегоаппарата относительно машины.Таким образом,...

Номер патента: 189233

Опубликовано: 01.01.1966

Авторы: Васильева, Дрогин, Коньков, Семенов, Федосеев, Щйе

МПК: F15C 3/14, G11C 25/00

Метки: памяти, пневматическое

...системы, камеры перед соплами трехмембранного двухконтактного клапана соединены с камерой перед соплом, соединяющимся со входнои камерой следящей системы и дополнительной камерой, окружающей камеру запоминания.г 1 а чертеже представлена схема предложенного устройства.Устройство содержит камеру 1 трехмембранного клапана 2, камеру д клапана 4, контакт 6, канал б, контакт /, камеру 8, контакт 9 и камеру 10,Сущность работы устройства заключается в следующем. Камера 1 трехмембранного клапана 2 соединена с источником постоянного подпора, а камера 3 клапана 4 соединена с другим источником постоянного подпора, Причем давление в камере 3 больше давления в камере 1,Если командное давление в канале запо нающего сигнала Р равно максимальной...

Номер патента: 188643

Опубликовано: 01.01.1966

Авторы: Горовой, Кунцман, Магировский, Смирнов, Федосеев

МПК: B66D 1/22, F16D 67/02

Метки: 188643

...ленту тормоза, либо переключив привод на лебедку, растормаживая постепенно тормозную ленту. б 20 иПредмет зобретени Лебедка, преим ных тракторов, вк пенчатый редуктор посредством зубч 30 механизм, выполнеоответствуюбан (подъем ролики муфИзвестны лебедки, включающие в себя двухступенчатый редуктор, соединенный с барабаном зубчатой муфтой, и тормозной механизм, выполненный в виде тормозного шкива, расположенного на приводном валу и затягиваемого подпружиненной лентой,Предлагаемая лебедка отличается от известных тем, что шкив снабжен встроенной в него роликовой муфтой свободного хода, которая автоматически затормаживает приводной вал при отключении привода.При такой конструкции лебедки улучшаются условия эксплуатации и техника...

Номер патента: 188178

Опубликовано: 01.01.1966

Авторы: Бузенков, Дроздов, Николаев, Федосеев

МПК: A01B 49/04

Метки: агрегат, лугови, пасгбищ, поверхностного, улучшения

...фрезы, которая полностью измельчает дерцицу.В предложеццом агрегате, с целью сокр- пения жизцедеятельцости старой дериицы выравцива ия поверхцости луга, в качестве измельчающего рабочего органа устацовлеиа двухследцая тяжелая дисковая борона с туковой сеялкой ца передней батарее, а за боровой устацовлец 11 цож, шцековы 1 разрави 1. - ватель и выравшвающий брус.Па чертеже схематически изображец описываемыи агрегат, вид сбоку.На передцей батарее 1 двухследцой тяжелой дисковой бороны установлена туковая сеялка 2. Дгя разравцивация и плацировашя цоверх 1 юсти луга вслед за дисковой бороной устаиовлешя цож 3 для подрезания продисковаццых кочек, пиековый разравциватель 4, выравнивающий брус 5, травяная сеялка 6 каток 7.При движециц агрегата...

Номер патента: 187708

Опубликовано: 01.01.1966

Авторы: Богатырев, Буркина, Гома, Занцева, Мелешко, Федосеев

МПК: C12P 7/48

Метки: кислоты, лимонной, примесей, производственных, растворов

...катионирования проводят до проскока ионов железа в фильтрат. "1 тобы уда лить анионы сильных кислот, раствор затем направляют на анионитовые фильтры, загруженные смолой АВГ.При пропускании раствора литы через анионит происходит с нов как минеральных кислот, таккислоты. По мере пропусканиямонная кислота вытесняется с актсмолы анионами сильных кислотмытости фронта сорбции остаетсое количество сорбированной ллоты, которое может теряться пции фильтра.Для ликвидации возможных пной кислоты съем очищенного оных ионов раствора ее прекращапроскока минеральных ионов.фильтрат направляют на следуюнерированный фильтр. При дальнейшей фильтрации раствора через два последовательно соединенных фильтра анионы минеральных кислот полностью вытесняют...

Номер патента: 187456

Опубликовано: 01.01.1966

Авторы: Блохин, Капканец, Панфилов, Спицын, Федосеев, Чижиков

МПК: F16C 33/38, F16C 33/66

Метки: качения, подшипника, сепаратор

...охлаждает способность подш одмет изобретени с о 1 р- тличаю- тазыва- способрхности не, прок что се р для подшип нутренней пов что, с целью ения надежно ипника, на на выполнен бур ой внутреннем атора имеет Х и). Известны сепараторы для подшипников качения, выполненные с буртиком на внутренней поверхности,Описываемый сепаратор отличается от известных тем, что на его наружной поверхности также имеется буртик, Последний выполнен на стороне, противоположной внутреннему буртику, так что сечение сепаратора имеет Х-образную форму.Это улучшает смазывание, повышает надежность и работоспособность подшипника,На чертеже показан сепаратор 1 с окнами 2 и наружным буртиком 3. При входе масла между наружным 4 и внутренним 5 кольцами буртик 3...

Номер патента: 185964

Опубликовано: 01.01.1966

Авторы: Гасюн, Зимнович, Ивакин, Федосеев

МПК: H01H 67/22

Метки: выбирающей, координатного, многократного, системы, соединителя, электромагнит

...катуш через сердечник ка ом электромагнита помещена немагни дмет изобретения Электр кратного рем, укр О ярмом, о щения вр и его раз ника, из ного коо 5 прокладк батываниЗависимое от авт, свидетельстваИзвестны элокстемы многократтеля (МКС), якобирающей планке.Для уменьшения размеров и сокращения времени срабатывания в предложенном электромагните ярмо выбирающего механизма выполнено в виде угольника, изолированного от корпуса многократного координатного соединителя немагнитпой прокладкой. Якорь электромагнита при срабатывании перекрывает торцы сердечника и ярма. Боковые стенки корпуса МКС выполнены из прочной стали, что способствует его ударо- и виброустойчивости.На фиг. 1 изображен электромагнит с якорем выбирающей системы; на фиг. 2 -...
