F26B — Сушка твердых материалов или предметов путем удаления из них влаги

Номер патента: 1060895

Опубликовано: 15.12.1983

Авторы: Анисимов, Кураков, Лысенко, Митерев, Украинский

МПК: F26B 3/34

Метки: семян, сушки

...внаправлении сверху вниз по наклонным перфо 060895 рированнымповерхностям, размещаемым меж- х ду барабанами.На фиг, 1 схематически показана сушилка, н. реализующая предлагаемый способ; на фиг. 25 продольное сечение диэлектрического барабанас бифилярной обмоткой.Сушилка содержит бункер 1, каскад ступеичато расположенных в шахте 2 перфорирован.ных поверхностей (решеток 3). Шахта 2 разде.1 О лена на два канала 4 и 5, по которым подает.ся соответственно теплоноситель от теплогене.ратора 6 и атмосферный воздух от вентилятора 7. Для отвода фракций семян предусмотре.ны лотки 8 - 10, Между верхней и средней сту.15 пенями решеток 3 размещен диэлектрический)барабан 11 с бифилярной обмоткой 12 (фиг,2).Для съема семян с барабана...

Номер патента: 1060896

Опубликовано: 15.12.1983

Авторы: Жевжик, Иванистов, Кабалдин, Малахов, Тюриков

МПК: F26B 11/04

Метки: барабан, вращающийся, сыпучих, термообработки

...с) . т. вС,приВращающийся барабан для термообработки .сыпучих материалов содержит корпус 1 с броневым листом 2, вь;иолненным ио форме корпуса и смонтированным в нем с зазором 1060 мм (фиг. 5). Корпус барабана разделенио длине на ряд секций с подъемными лопастями 3, нэ которых последняя секция 4 (состороны разгрузочного устройства, котороене показано) выполнена в виде набора труб5 с подъемными лопастями 6, симметричнорасположенных относительно оси корпуса,Перед трубами 5 последней секции смонтирована система перегрузочных лопастей 7,Трубы 5 размещены ио отношению к кор.пусу 1 с меньшим зазором, чем броневойлист 2, а перегрузочные лопасти 7 частичновведены непосредственно в трубы 5 на глубину, не превышающую половины как диаметратрубы,...

Номер патента: 1060897

Опубликовано: 15.12.1983

Авторы: Крейнес, Маляревич, Новиков, Прошунин

МПК: F26B 11/14

Метки: сушки, сыпучих

...интенсивного перемешивания высушиваемого материала по всему объему барабана. Кроме того, эта установка малопроизводительна ввиду того, что значительная частьбарабана занята насадками и количество загружаемого материала для сушкй ограничено сво.бодным объемом.Целью изобретения является интенсификация процесса сушки.Данная цель достигается тем, что в иэвест.ной установке для сушки сыпучих материаловсодержащей, неподвижно установленный барабан, внутри которого размещен ротор с лопатками, и расположенные во внутренней полос. ти барабана поперечные перегородки, последние выполнены в виде сегментов, закреплен.ных на внутренней поверхности барабана, алопатки - в виде радиально расположенныхпластин с вырезами на свободном конце,...

Номер патента: 1060898

Опубликовано: 15.12.1983

Авторы: Березин, Владимиров, Жумабеков, Каганович, Каримов, Колтон, Ольвовский, Щетинин

МПК: F26B 17/10

Метки: сыпучих, термической

...способствует более частому выходу ее изстроя, Наличие управляемых с помощью рыча.гов и исполнительного механизма лопаток для 35формирования слоя на решетке снижает надежность работы устройства, так как движущиесяи вращающиеся элементы подвержены заклини.ванию, стопорению и т. д. Внезапный выход40решетки или лопаток, формирующих слои, изстроя характеризует низкую надежность работы устройства, а частые остановки на ремонтсущественно снижают производительность уст.ройства.Наиболее близким к изобретению по сво 45ей технической сущности является устройстводля термической обработки сыпучих матерна.лов, содержащее сушильную камеру и разме.щенную в ней газораспределительную решеткуо шарнирным соединением для изменения ее 50угла наклона...

Номер патента: 1060899

Опубликовано: 15.12.1983

Авторы: Аршанский, Волканова, Горюшко, Суховеев

МПК: F26B 21/06

Метки: жидких, продуктов, процесса, распылительной, сушки

...продукта и подают этот сигналв качестве задания, через регулятор насыпнойплотности на регулятор давления расиыла, иэмеренное значение насыпной плотности сравнивают с заданным значением, определяют абсо,лютную величину их разности и ири отклонении последней от предельного значения зада.ние регулятора. давления расиыла регулируютпо сигналу заданной насыпной плотности,На чертеже приведено устройство, реализующее данный способ.Устройство .содержит технологические линии подачи топлива 1, первичного воздуха 2,вторичного воздуха 3, газогенератор 4, технологическую линию теплоносителя 5 с вентилятором 6, технологическую линию 7 подачикомпозиции с насосом высокого давления 8,распылительную сушильную башню 9, технологическую линию отходящих газов...

Номер патента: 1060900

Опубликовано: 15.12.1983

Авторы: Горюшко, Каллистов, Стадник

МПК: F26B 25/22

Метки: аппаратах, виброкипящего, кипящего, процессом, слоя, сушки, сыпучих

...устройством 5 с исполнительныммеханизмом 6, линию 7 подачи сыпучих мате.риалов с дозатором 8, линию 9 подачи в фор.сунку 10 жидкого сырья с регулирующимклапаном 11, линию 12 подачи в форсунку 10распыливающей среды с регулирующим клана.ном 13, линии 14, 15 и 16 подачи в аппарат 1воздуха для псевдоожижения и сушки с регу.пирующими заслонками 17, 18 и 19 и калорифером 20, линию 21 подачи теплоносителя в 5 10 15 20 25 30 35 40 45 50 55 калорифер 20 с регулирующим клапаном 22,линию 23 отсоса воздуха из аппарата 1 с циклоном 24, фильтром 25, регулирующей заслонкой 26, вытяжным вентилятором 27, линию 28подачи готового продукта на расфасовку. Сис.тема управления установки включает в себяконтуры стабилизации расхода сыпучих компонентов с...

Номер патента: 1060901

Опубликовано: 15.12.1983

Автор: Горюшко

МПК: F26B 25/22

Метки: моющих, распылительной, синтетических, средств, сушки

...19,Предлагаемый способ осуществляется следующим образом.жидкое и сухое сырье подают в реакторсозреватель 14, Полученная композиция поступает в сушильную башню 17. Насыпной весготового продукта измеряют датчиком 36 иподдерживают на заданном уровне путем изме.пения времени смешения исходного сырья вреакторе-созревателе 14 ири помощи регулятора 26 и исполнительного механизма 27. Коррекция времени смешения жидкого и сухогосырья осуществляется ио импульсам уровнякомпозиции в реакторе.соэревателе и расходаисходной композиции в сушилку, измеряемымсоответственно датчиком 24 и расходомером 25.Таким образом, использование предлагаемого способа позволяет повысить качественныехарактеристики иродукта ири более экономичном использовании...

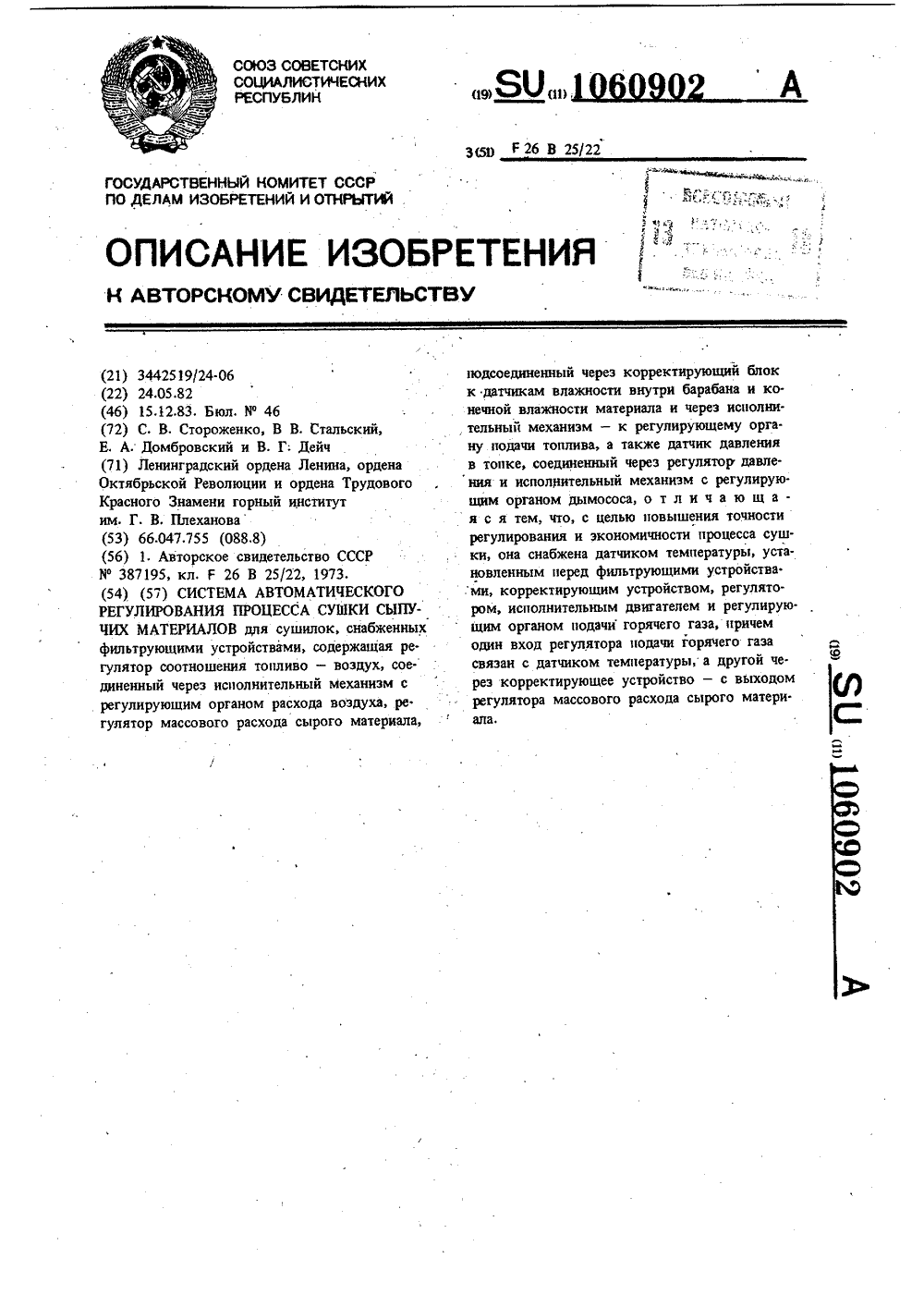

Номер патента: 1060902

Опубликовано: 15.12.1983

Авторы: Дейч, Домбровский, Стальский, Стороженко

МПК: F26B 25/22

Метки: процесса, сушки, сыпучих

...8, присоединенного к нимтрубопровода 9 горячего газа, и дымососа 10на выходе сушилки.Система содержит 5 контуров регулирования. Первый контур состоит из датчиков 11и 12 расходов топлива и воздуха соответственно. Эти датчики соединены с регулятором соотношения топливо - воздух 13, к которомуприсоединен исполнительный двигатель 14, воз- .действующий на регулирующий орган подачивоздуха 15. Второй контур при помощи датчика 16 давления, регулятора 17, исполнительного двигателя 18, воздействующего на направляющий аппарат 19 дымососа 10, обеспечиваетпостоянное разрежение в камере смещения 4,чем обеспечивается стабилизация скорости сушильного агента. Третий контур состоит издатчика 20 массового расхода сырого материала, который встроен в...

Номер патента: 1062483

Опубликовано: 23.12.1983

Авторы: Грицюк, Земзеров, Малышева, Петров, Рулис, Сизиков, Цацов

МПК: F26B 17/26

Метки: сушилка, сыпучих

...для сыпучих материалов содержит теплогенератор 1, подключенный через эластичный трубопровод 2 к газораспределительному коробу 3, вибролоток 4, который установленна амортизаторах 5 и получает колебания от вибратора 6. Вдоль вибролотка 4 установлена поддерживающаяматеоиал оешетка 7, над вибролоткомустановлен газосборник 8, которыЯчерез эластичный трубопровод 9 соединен с газоотводяшим патоубком 10,подключенным к вентилятооу 11. Ллязагрузки материала в вибролоток 4над ним расположен загоузочный бункер 12, над которым установлен дополнительный бункер 13, входящийв загрузочный с зазором. В зоне зазора вокруг бункеров 12 и 13 размещен коллектор 14, подсоединенный кнагревательному патрубку вентилятора 11. В горловине...

Номер патента: 1062484

Опубликовано: 23.12.1983

Авторы: Будрик, Мартьянов, Новиков, Степаненко

МПК: F26B 17/26

Метки: аппарат, вибрационный, сыпучих, термообработки, транспортировки

...применения аппарата,Цель достигается тем, что в вибрационном аппарате для термообработкии транспортировки сыпучих материалов,содержащем корпус со съемной крышкой,имеющей загрузочный патрубок, распо-фложенный в корпусе винтовой транспортирующий желоб, конечный участоккоторого снабжен патрубком выгрузки,и распределительную заслонку, последняя посредством вертикальной штангисоединена со съемной крышкой с возможностью вертикального перемещения,причем наружный край заслонки размещен между смежными витками желоба,а сама она выполнена в виде одновитковой винтообразной направляющей снаправлением навивки, аналогичнымнаправлению навивки желоба,На чертеже показан описываемыйвертикальный вибрационный аппарат.Вертикальный вибрационный...

Номер патента: 1062485

Опубликовано: 23.12.1983

Автор: Мещеряков

МПК: F26B 25/22

Метки: керамзитового, процессом, сырца, термоподготовки

...ее отклонение от заданного значения, измеряют содержаниеокислов углерода во входящем и выходящем потоках теплоносителя, вычисляют их разность и ее отклонение 5от заданного значения, производятпоиск максимальной температуры сырца, ограничивая ее значение вычисленным отклонением разности содержания окислов углерода, а при достижении влажностью заданного значения - и по отклонению прочности сыр.ца от заданного значения,Устройство для осуществления способа, содержащее датчики влажностии температуры сырца, регулятор температуры и исполнитеыый механизм подачи теплоносителя и подготовитель,дополнительно снабжено двумя датчиками содержания окислов углеродаво входящем и выходящем потоках теплоносителя, элементом сравнения, датчиком и...

Номер патента: 1064094

Опубликовано: 30.12.1983

Авторы: Иванистов, Кабалдин

МПК: F26B 11/04

Метки: дисперсных, сушильная

...трубопровод для отработавшего теплоносителя 13. 25Недостаток известной установки заключается в низкой экономичности вследствиемалой эффективности использования отработавшего теплоносителя.Цель изобретения - повышение экономичности.30Поставленная цель достигается тем, чтов сушильной установке для дисперсных материалов, содержащей вращающийся барабан с загрузочным и разгрузочным устройствами на торцах и рециркуляционныйтрубопровод для отработавшего теплоносителя, рециркуляционный трубопроводчастично введен внутрь барабана черезего торец со стороны разгрузочногоустройства и снабжен на этом участкеэжекционными устройствами, погруженными 40выходными концами в слой материала.На фиг. 1 схематично показана сушильная установка для дисперсных...

Номер патента: 1064095

Опубликовано: 30.12.1983

Авторы: Антонов, Арбузов, Баженов, Вишнепольская, Владимиров, Заичко, Клявин, Кондращенко, Куренков, Обысов, Сахаров, Смагин, Тюрин

МПК: F26B 11/14

Метки: сушилка

...с загрузочным и разгрузочным устройствами и расположенныйвнутри барабана транспортирующий шнек,несущий рабочие органы, сопряженные свнутренней поверхностью барабана и образующие по оси шнека сквозной канал 2. К недостаткам известной сушилки относятся сложность конструкции и низкое качество при сушке отходов птицеводства.Цель изобретения - упрощение конструкции и повышение качества при сушке отходов птицеводства,Поставленная цель достигается тем, что в сушилке, содержащей неподвижный барабан с загрузочным и разгрузочным устройствами и расположенный внутри барабана транспортирующий шнек, несущий рабочие органы, сопряженные с внутренней поверхностью барабана и образующие по оси шнека сквозной канал, рабочие органы З 5 выполнены в виде...

Номер патента: 1064096

Опубликовано: 30.12.1983

Авторы: Анисимов, Евтеев, Кошелев, Оганесян, Увин, Федоров, Храмцов, Яковлев

МПК: F26B 17/04

Метки: льнотресты, сушки

...камеру с рабочимн тепловентиляционным туннелями, отделенными один от другого перегородками,транспортер для перемещения слоя материала в рабочем туннеле и фильтрующиесетки, каждая фильтрующая сетка имееткаскас в виде трехгранной призмы с защитным козырьком, шарнирно укрепленный на соответствующей перегородке подтранспортером, и установка снабжена направляющими для ее перемещения, а попериметру - уплотнением,На фиг. 1 изображена предлагаемая,установка, продольный разрез; на фиг, 2 -то же, поперечный разрез; на фиг. 3фильтрующее устройство, вид сверху;на фиг. 4 - узел 1 на фиг, 3.Установка содержит многосекционную 45камеру 1, содержащую тепловентиляционный туннель 2, вентиляторы 3, калориферы 4, парокондеисатопроводы 5, рабочий...

Номер патента: 1064097

Опубликовано: 30.12.1983

Авторы: Анисимов, Лысенко, Матющенко, Пугачева, Сыч

МПК: F26B 17/10

Метки: сельскохозяйственных, сушки

...27 на конце. К заборному коллектору 25 всасывающим окном примыкает теплогенератор 28, который снабжен воздуховодом 29, отсекающими жалюзями 30 и терморегулирующей заслонкой 31 с всасывающим окном промежуточного 40 вентилятора 32. Напорное окно последнего соединено воздуховодом 33 с газораспределительной камерой 7, которая имеет шиберы 34, разделяющие ее на секции.Шиберы 34 снабжены рукоятками индивидуального привода 35.Установка по упрощенному варианту(фиг. 5 и 6) содержит сушильную камеру 36 с решетчатым настилом 37, на котором размещена рабочая ветвь транспортера 38 с планками 39 той же формы, что и планки 12 в основном варианте.В конце сушильной камеры 36 установлен отбойный битер 40. Сверху сушильная камера 36 имеет тент 41,...

Номер патента: 1064098

Опубликовано: 30.12.1983

Авторы: Грачев, Кузюбердин, Курылина, Плешков, Протодьяконов, Тихонов, Чернышев, Чусов, Юленец

МПК: F26B 25/22

Метки: дисперсных, диэлектрических, процессом, сушки

...счетчик импульсов, схему переключений, программный регулятор, причем выход схемы сравнения с подсоединенными к ней датчиком и задатчиком влажности подсоединен к операционному блоку, выход которого через аиалого-цифро.25 вой преобразователь подключен к одномуиз входов счетчика импульсов, второй вход которого соединен с генератором импульсов, а выход подключен через схему переключений с подсоединенным к ней программсечения) 4 с исполнительным механизмом 5, высокочастотный генератор (ВЧГ) 6, колебательной нагрузкой которого является сушильная камера . датчик 7 влажности, схему 8 сравнения, задатчик 9 влажности, операционный блок 10, аналого-цифровой преобразователь (АЦП) 11, счетчик 12 импульсов, генератор 13 импульсов, программный...

Номер патента: 1067319

Опубликовано: 15.01.1984

Авторы: Бекерис, Берзиньш, Бруновский, Иванов, Лапса

МПК: F26B 3/04

Метки: древесины, сушки

...20 кПа на й ступени. Так как в камере создают постоянство отсоса среды, воэможность парообразования наР стадии исключается.Скорость воздуха, проходящегочерез штабель высушиваемой древеси67319 510 3 10 ны, действует прямо пропорционально степени глубины вакуума: чем глубже вакуум, тем менее скорость воздушного потока, и наоборот.9 стадия - охлаждение древесины в камере осуществляется в двух ступенях, однако беэ подвода тепла. На 1 ступени охлаждения температуру древесины снижают от 70 до 30 С, а наступени от 58 до 25 С, одно" временно уменьшая объем связанной влаги. Кондиционированный воздушный поток с температурой 4-20 С способствует процессу охлаждения и тем самым одновременному удалению связанной влаги.На 1 стадии сушки на одном...

Номер патента: 1067320

Опубликовано: 15.01.1984

Авторы: Латынцев, Филин

МПК: F26B 3/06

Метки: заготовки, зеленых, кормов

...и подают в хранилище, а промежуточный слой транспортируют в хранилище без дополнительной обработки.Устройство для реализации способа .заготовки зеленых кормов снабжено дополнительными отделительным, перегружающим и разгрузочным транспортерами, последний из которых содержит устройство для внесения консервантов, при этом загрузочный транспортер установлен над зоной эагруээтом загрузочный транспортер установлен над зоной загрузки тяговоготранспортера, а дополнительныйразгрузочный - под зоной разгрузкиего, отделительные транспортерыразмещены над тяговым транспортеромсоответственно высоте отделяемогоим слоя, а под разгрузочной зонойотделительных транспортеров последовательно установлены перегружающие и разгрузочные транспортеры. 1ки...

Номер патента: 1067321

Опубликовано: 15.01.1984

Авторы: Егоров, Ким, Максудов, Салмин

МПК: F26B 11/04

Метки: взвешенном, рыхлого, состоянии, сушки

...устройство содержит установленный в теплоизолированном кожухе 1 с возможностью вращения относительно горизонтальной оси сетчатый барабан 2 с загрузочным патрубком 3 и средством 4 подачи сушильного агента, закрепленные вдоль оси барабана на его внутренней поверхности радиальные лопасти 5, установленные на пути движения сушильного агента в шахматном порядке вдоль оси барабана тормозные пластины б, выполненные в виде гребней с зубцами, обращенными к оси барабана, винтовой конвейер 7, выгруэочное окно 8 и вытяжную трубу 9.Отходы хлопкоочистительного завода подаются по патрубку 3 во вращающийся барабан 2, в который по патрубку 4 поступает сушильный агент. Радиальные лопасти 5 барабана 2 захватывают отходы и подымают вверх, В...

Номер патента: 1067322

Опубликовано: 15.01.1984

Авторы: Гамаюнов, Горюшко, Грищенко, Зозуля

МПК: F26B 25/22

Метки: распылительной, сушилкой

...холодильник17, деаэратор 18, каплеотбойник19, вакуум-насос 20, реактор-приготовитель 21, расходный реактор 22,насос 23 низкого давления, насос24 высокого давления, компрессор25 воздуха высокого давления,деаэратор 26) кроме того, на чертежепредставлена сушилка 27 и топка 28,датчик 29 вязкости, регулятор 30температуры, исполнительный механизм 31, реле 32 времени, регулятор33 температуры, исполнительный механизм 34, датчик 35 температуры,регулятор 36, исполнительный механизм 37, вычислительный блок 38,датчик 39, датчик 40 расхода композиции, датчик 41 расхода воздуха,регулятор 42 и исполнительный механизм 43, датчик 44 вязкости, регулятор,45 температуры и исполнительный механизм 46, регулятор 47 иисполнительный механизм 48, регулятор...

Номер патента: 1068674

Опубликовано: 23.01.1984

Авторы: Алакбаров, Клюкин, Майоров, Садреев, Трошин

МПК: F26B 3/06

Метки: сушки, хлопка-сырца

...производительность.Сущность способа характеризуется следующими операциями,Хлопок-сырец загружают в камеру сушилки на работающий рольганг. Часть теплоносителя подают в полость первого ролика рольганга по ходу движения хлопка-сырца и последовательно прогоняют его по всем роликам рольганга, нагревая их,Затем теплоноситель выводят из последнего ролика рольганга и подводят под роль- ганг к зазорам между роликами. Тепло- носитель, проходя через слой хлопка-сырца, сушит его. Нагретые ролики также сушат хлопок.Пары влаги и отработанный теплоноситель удаляют из камеры сушилки.Высушенный до заданной влажностихлопок-сырец выгружают из сушилки.10 В процессе сушки регулируют скоростьрольганга в зависимости от параметров хлопка-сырца.На...

Номер патента: 1068675

Опубликовано: 23.01.1984

Авторы: Барулин, Лебедев, Первовский, Чумаевский

МПК: F26B 17/10

Метки: вихревая, дисперсных, сушилка

...в сушилке.Поставленная цель достигается тем, чтов вихревой сушилке для дисперсных материалов, содержащей горизонтальный цилиндрический корпус с выхлопным патрубком и соосно размещенные в корпусе с про- З 5тивоположных концов полый усеченный конус с загрузочным устройством и тангенциальным патрубком ввода теплоносителяи завихритель, и кольцевую полость междукорпусом и конусом, имеющую сечение, 4 Оуменьшающееся в направлении от завихрителя, в. указанной кольцевой полости дополнительно установлена с возможностьюосевого перемещения кольцевая перегородка, имеющая зазор с корпусом, а выхлопной патрубок установлен в месте наименьшего сечения кольцевой полости.При этом завихритель может быть выполнен в виде ротора с криволинейнымилопатками.На...

Номер патента: 1068676

Опубликовано: 23.01.1984

Авторы: Газиев, Икрамов, Липатов

МПК: F26B 17/16

Метки: нагрева, сушки, сыпучих

...подключены к фланцам, а меньшие - к загрузочному бункеру и дозирующему устройству соответственно, а каждая секция снабжена перфорированной трубой для отвода пара, загрузочный бункер с патрубком снабжены греющей рубашкой, подключенной к перфорированным трубам, размещенным во всех секциях, и имеющей в нижней части патрубок слива конденсата, причем указанные бункер и патрубок с внутренней стороны снабжены оребрением.На фиг, 1 схематично изображен кор-. пус установки с частичным вырезом, вертикальное сечение; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Установка содержит цилиндрический корпус 1, выполненный из теплоизоляционного материала, внутри которого размещены по окружности со сдвигом на 120 относительно...

Номер патента: 1068677

Опубликовано: 23.01.1984

Авторы: Езерницкий, Осинский, Сутормин, Ямшанов

МПК: F26B 17/28

Метки: пастообразных, сушилка

...и улучшение качества сушки.Поставленная цель достигается тем, что рабочие органы ножа, входящие в канав- ки, выполнены в виде правильных многогранных пластин с числом сторон п 3 - 6 и установлены на одном валу с возможностью их свободного перемещения вдоль оси вала. На фиг. 1 схематически изображена пред. лагаемая сушилка, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Сушилка состоит из камеры 1 с размещенными в ней рифленным вальцом 2, бункером 3 исходного материала с мешалкой 4, прижимным валком 5, поддерживающим ленточным транспортером 6 и ножевое устройство для съема подсушенных палочек материала из канавок вальца 2. Ножевое устройство содержит вал 7,установленный в шарнирных опорах 8, на котором с помощью шпонки 9 посажейы рабочие...

Номер патента: 1070400

Опубликовано: 30.01.1984

Авторы: Григорьев, Патенко, Самойлов, Хутинаев

МПК: F26B 11/04

Метки: минеральных, сушилка, сыпучих

...с укреп 15 20 25 ЗО 35 40 45 50 55 2ленными на его внутренней поверхности радиальными пересыпными лопатками и цепное устройство для удаления настылей 13. Данная сушилка не может в необходимой степени обеспечить удаление настылей при сушке материалов, имеющих минеральные (в основном металлические) компоненты.Цель изобретения - интенсификация процесса удаления материала со стенок барабана. Данная цель достигается тем, что в сушилке для сыпучих минеральных материалов содержащей вращающийся барабан с укрепленными на его внутренней поверхности радиальными пересыпными лопатками и устройство для удаления настылей, последнее выполнено в виде Г-образных герметичных труб с шаром внутри, установленным с возможностью свободного перемещения,...

Номер патента: 1070401

Опубликовано: 30.01.1984

Авторы: Авдеев, Болотин, Боноев, Киевский, Кубышев, Кусов, Левицкий, Миронов, Озонов, Петренко, Пешков, Полуэктов, Ровный, Федин

МПК: F26B 11/04

Метки: барабана, вращающегося, насадка, неподвижная

...производительность ввиду сравнительно малой площади сепарирующей поверхности на единицу объема барабана,Цель изобретения - повышение качества сепарации обрабатываемого материала по крупности,Указанная цель достигается тем, что неподвижная насадка вращающегося барабана, преимущественно сушильного, содержащая расположенные в ее осевой зоне решетчатые элементы и направляющие лопасти, дополнительно содержит сплошные элементы, расположенные между решетчатыми с образованием пакета, наклонно расположенного по отношению к оси барабана, причем лопасти укреплены на всех элементах и на решетчатых наклонены в одну сторону, а на сплошных - в другую.На фиг. 1 схематически изображен вращающийся сушильный барабан с предлагаемой насадкой; на фиг....

Номер патента: 1070402

Опубликовано: 30.01.1984

Авторы: Баклашов, Бахшиян, Дребенцов, Кузнецов, Морозова, Отвечалин, Ушакевич, Чернопятов

МПК: F26B 23/02

Метки: теплогенератор

...серной кислоты, разрушающей теплообменные поверхности.Цель изобретения - повышение надежности путем предотвращения сернокислотной коррозии.Указанная цель достигается тем, что в теплогенераторе, содержащем корпус с воздухоподающим патрубком и размещенную в корпусе камеру сгорания, вокруг которой расположены дымогарные трубы, укрепленные между передней и задней трубными решетками, а также цилиндрическую перегородку, установленную между камерой сгорания и дымогарными трубами с образованием кольцевого зазора, подключенного к воздухоподающему патрубку, камера сгорания подключена к дымогарным трубам со стороны задней трубной решетки, по отношению к которой перегородка имеет осевой зазор, соединяющий кольцевой зазор и межтрубное...

Номер патента: 1070403

Опубликовано: 30.01.1984

Авторы: Абрамов, Ким, Кировский, Максумов, Сафиулин, Талибджанов, Якубов

МПК: F26B 23/02

Метки: теплогенератор

...топливный узел, коаксиально расположенный на входе в перфорированную камеру сгорания, закрепленную на валу двигателя вместе с венцом лопаток вентилятора, имеющего входной патрубок с направляющим аппаратом, венец лопаток вентилятора расположен по периферии камеры сгорания и выполнен полым, а на тыльной стороне его лопаток выполнены отверстия, причем входной патрубок вентилятора подключен одним концом к камере сгорания и внутренней полости венца, а другим к межлопаточному пространству последнего.На фиг. 1 изображен теплогенератор, продольный разрез; на фиг. 2 - сечение А-А на фиг. 1.Теплогенер атор содержит перфорированную камеру 1 сгорания с установленным на40 входе топливным узлом 2, снабженным стабилизатором 3. Камера 1 сгорания...

Номер патента: 1070404

Опубликовано: 30.01.1984

Авторы: Волков, Гребнев, Золотарев, Куценко, Нейбауэр, Солярж

МПК: F26B 25/18

Метки: полка, сушильная

...ной оси полки преимущественно под углом 45.Каналы могут быть выполнены в виде системы пересекающихся канавок и тем.Загнутые внутрь края полки могут иметь контакт со смежными впадинами у края перфорации. Наличие каналов, выполненных на установочных плошадках выступов, обеспечивает устойчивое положение сырца на полке путем устранения скольжения его на полке, чем исключено сбивание сырца в кучу, падение с полки при его укладке либо при поступлении сушильной полки в накопитель, либо в сушилку, следовательно, обеспечиваются оптимальные условия сушки с расчетными одинаковыми интервалами размещения сырца на полке. При этом интенсифицируется процесс сушки сырца в месте контакта его с выступом за счет обезвоживания сырца, взаимодействующего с...

Номер патента: 1070405

Опубликовано: 30.01.1984

Авторы: Гицявичюс, Кудрявцев

МПК: F26B 25/22

Метки: барабанной, процесса, сушилке, сушки

...из барабана и конечной влажности высушиваемого материала определяют разность между сигналом заданной влажности материала и алегбраической суммой сигналов скорости изменения температуры сушильного агента на выходе из барабана и конечной влажности сушильного материала, по полученной разности формируют управляющий сигнал и используют его для коррекции расходов топлива и сырого материала, причем при превышении температурой сушильного агента на входе в барабан заданного значения воздействие на расход топлива прекращают,На чертеже представлена блок-схема устройства, реализующего предлагаемый способ.Устройство содержит барабанную сушилку 1, отделитель 2 высушенного материала от сушильного агента с вентилятором 3 и датчиком 4 влажности...
