Сушилка для лабораторных исследований

Загрузка...

Номер патента: 1015209

Опубликовано: 30.04.1983

Автор: Иванов

МПК: F26B 9/06

Метки: исследований, лабораторных, сушилка

...на воздушном тракте, включающемраспределительную емкость, которая с одного конца подсоединена к теплогенераторуи вентилятору, и измерители параметроввоздуха и высушиваемого материала 2 .Недостатками известной сушилки являются также продолжительность сроков, низкое качество исследований и сложность конструкции.Цель изобретения - повышение производительности и качества исследований иупрощение конструкции.Поставленная цель достигается тем, чтосушилка для лабораторных исследований,содержащая сушильные камеры с сетчатыми днищами и запорными устройствами навоздушном тракте, включающем распределительную емкость, которая с одного конца подсоединена к теплогенератору и вентилятору, и измерители параметров воздухаи высушиваемого материала,...

Аппарат для проведения процессов тепломассообмена

Загрузка...

Номер патента: 1015210

Опубликовано: 30.04.1983

Авторы: Кащеев, Кубышев, Левадный, Сорокин, Шелудяков

МПК: F26B 17/10

Метки: аппарат, проведения, процессов, тепломассообмена

...с винтовой вставкой, размещенный вокруг вставки коллектор с направляющим аппаратом для тангенциального ввода теплоносителя и патрубки вывода отработавшего теплоносителя и материала 2).Недостатком известного аппарата являются высокие потери зерна с отходами вследствие его уноса.Цель изобретения - снижение потерь зерна.Поставленная цель достигается тем, что в аппарате для проведения процессов тепломассообмена, преимущественно подсушки и разделения зернового вороха, содержащем вихревую цилиндрическую камеру с винтовой вставкой и размещенный вокруг вставки коллектор с направляющим аппаратом для тангенциального ввода теплоносителя и патрубки вывода отработавшего теплоносителя и материала, вставка выполнена с возможностью изменения ее...

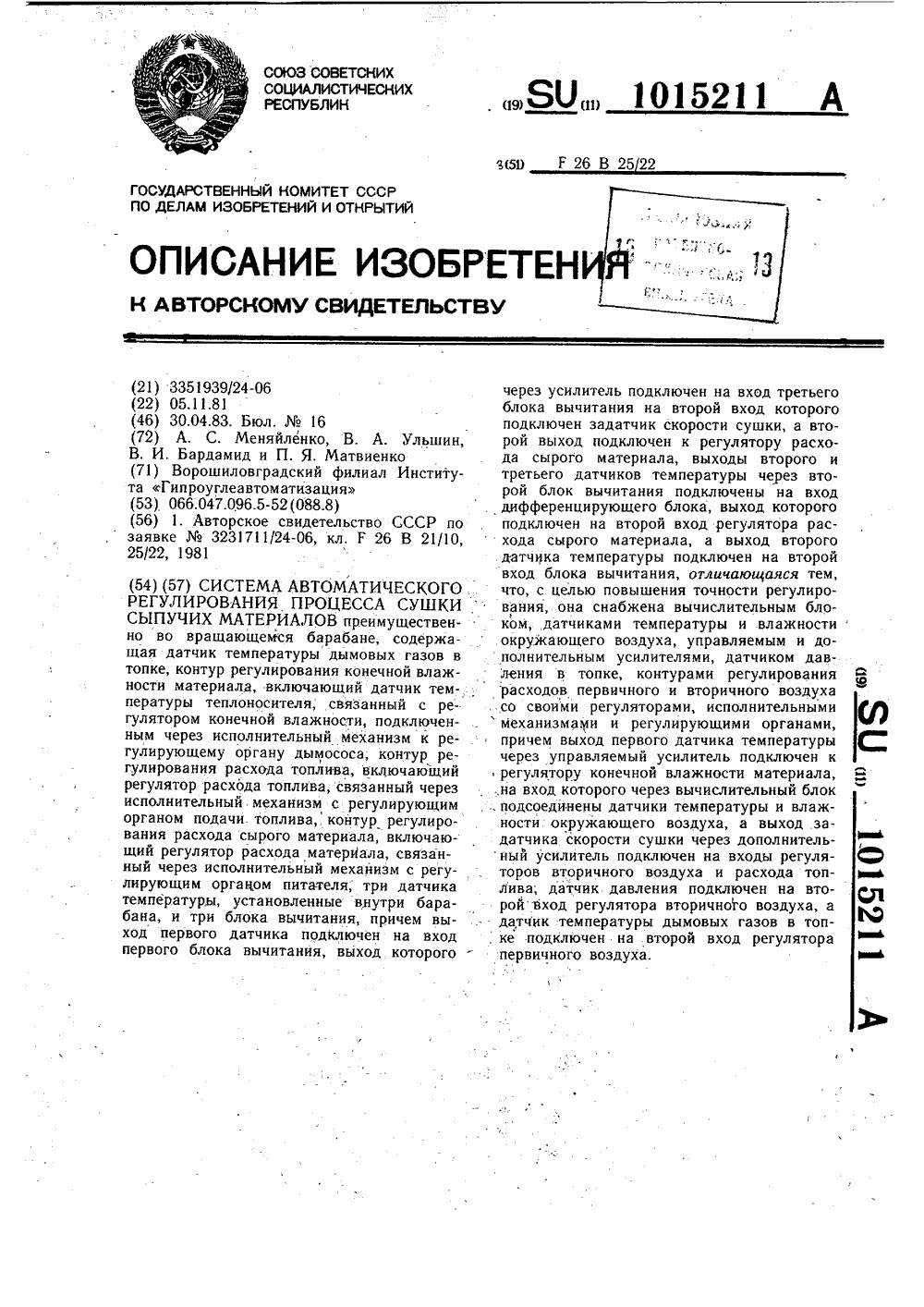

Система автоматического регулирования процесса сушки сыпучих материалов

Загрузка...

Номер патента: 1015211

Опубликовано: 30.04.1983

Авторы: Бардамид, Матвиенко, Меняйленко, Ульшин

МПК: F26B 25/22

Метки: процесса, сушки, сыпучих

...бункер 8 топлива, откуда самотеком .поступает на колосниковую решетку 9 прямого хода, на которой и происходит его сгорание. Высота слоя топлива на колосниковой решетке 9 устанавливается шибером 10. По воздухопроводу 11 в топку 12 подается первичный воздух, обеспечивающий процесс горения топлива на колосниковой решетке 9, а по воздухопроводу 13 вторичный воздух в камеру 14 смещения для обеспечения необходимого количества сушильного агента, Использованный сушильный агент удаляется дымососом 15.Датчик 16 давления подключен к входу регулятора 17 расхода вторичного воздуха выход которого подключен к исполнительному механизму 18, связанному с регулирующим органом 19, который установлен наИсполнительный. механизм 41 связан с...

Способ автоматического регулирования процесса сушки

Загрузка...

Номер патента: 1015212

Опубликовано: 30.04.1983

Авторы: Зелепуга, Кац, Тихонович

МПК: F26B 25/22

Метки: процесса, сушки

...режим для этого периода и поддерживает его без изменения до конца процесса. Однако для осу 35 40 45 50 55 ществления регулирования надо заранеезнать зависимость Ч(ЬР) и Т(ЬР).Гидродинамика псевдоожиженного слоя характеризуется наличием определенной оптимальной скорости псевдоожижения, которая практически не зависит от удельной нагрузки на решетку, в то время как общая величина гидравлического сопротивления слоя в большой степени зависит от этой величины. Поэтому, чтобы осуществить автоматическое регулирование массовой скорости в процессе сушки в сушилках с псевдоожиженным слоем в зависимости от гидравлического сопротивления, следует выбирать в качестве исходного измеряемого и контролируемого параметра не полное гидравлическое...

Способ сушки материалов

Загрузка...

Номер патента: 1016643

Опубликовано: 07.05.1983

Авторы: Бабакин, Илюхин, Носков

МПК: F26B 3/34

Метки: сушки

...цель достигается тем,что в способе сушки материалов путемих зарядки электрическим потенциаломи обдува сушильным агентом последнийионизируют. зоПри этом для повышения интенсивности обезвоживания материала ионизациюсушильного агента ведут е приданиемему электрического потенциала, противоположного по знаку потенциалу материала, а для снижения интенсивностис приданием ему электрического потенциала того же знака,что и у материала,Способ осуществляют следующим образом.Сушильный агент перед подачей в сушильную камеру насыщают ионами одного знака в аппарате с коронирующим и заземленным электродами, а объект сушки - материал - заряжают электрическим потенциалом.На фиг. 1 приведены кривые сушки хлеба; на фиг. 2 - то же, для ниъ,...

Конвективная сушилка

Загрузка...

Номер патента: 1016644

Опубликовано: 07.05.1983

Автор: Фильчаков

МПК: F26B 11/04

Метки: конвективная, сушилка

...содержащая цилиндрическийкорпус с размещенным ротором в видеперфорированной трубы с отражателемвнутри и радиальными перегородкамина наружйой поверхности, образующимисекторные ячейки, подключенные к за-,25груэочному и разгрузочному устройствам, и патрубки ввода.и вывода теплоносителя 2 .Недостатком известной сушилки является низкое качество сушки.. 30Цель изобретения - повышение мчества при сушке мягкой тары,Поставленная цель достигается тем,что в конвективной сушилке, содержащей цилиндрический корпус с размещенным в нем ротором в виде префорированной трубы с отражателем внутрии радиальными перегородками на наружной поверхности, образующими секторные ячейки, подключенные к загру 40эочному и разгрузочному устройствам,и патрубки ввода...

Устройство для автоматического регулирования процесса сушки

Загрузка...

Номер патента: 1016645

Опубликовано: 07.05.1983

Авторы: Грин, Зайкина, Зверева, Иванов, Колодяжный, Низамов, Симаев, Усков, Фиалковский, Чирков, Шамонов

МПК: F26B 21/06

Метки: процесса, сушки

...оъ.ходящего сушильного агента и влажнооти готового продукта, подключенныек входу логического блока, выход которого подключен к исполнитепьному механизму регулятора расхода топлива.На чертеже представлена структурная схема устройства.Устройство содержит топку 1 с трубопроводами 2 и 3 подачи топлива иподачи воздуха, теплообменник 4 с трубопроводами 5 - 7 подачи дымовыхгазов, подачи воздуха и подачи вторжного воздуха соответственно и сушилку 8 с трубопроводами 9-12 подачисушильного агента и исходного материала, а также отвода сушильного агента 50и готового продукта соответственно.Контур стабилизации расхода исходногоматериала включаеъ датчик 13 расхода, регулятор 14 и регулирующий орган 15,,а контур стабилизации вязкости исходного...

Способ автоматического регулирования процесса сушки сыпучих материалов

Загрузка...

Номер патента: 1016646

Опубликовано: 07.05.1983

Авторы: Бардамид, Матвиенко, Меняйленко, Ульшин

МПК: F26B 25/22

Метки: процесса, сушки, сыпучих

...35 к регулирующему органу36, установленному, на воздухопроводе 11. 5датчик 37 температуры факела (например, пирометр) установленный втопке. 12; подключен на вход регуля тора 34 расхода первичного воздуха.. Датчик 38 влажности сырого матери вала, установленный в горловине бункера 3 или внутри бункера перед питателем 4, подключен на вход блока 39делениявторой вход которого соединен с задатчиком 23 влажности сухого материала,Выход блока 39 деления подключенна первый вход регулятора 40 расходаматериала, а выход задатчика 41 расхода материала - на второй вход регулятора 40 расхода материала и на управляемый вход управляемого усилителя 24,Выход регулятора 40 расхода топлива подключен через исполнительный 25механизм 42 к...

Способ автоматического регулирования процесса сушки сыпучих материалов

Загрузка...

Номер патента: 1016647

Опубликовано: 07.05.1983

Авторы: Дейч, Домбровский, Стальский, Стороженко, Цай

МПК: F26B 25/22

Метки: процесса, сушки, сыпучих

...подачи сырого материала в загрузочную течку 2. Датчик 17 массового расхода соединен с регулятором 19, к которому также присоединен датчик 8 .расхода топлива, Регулятор 19 через исполнительный двигатель 20 связан с регулирующим органом 21Четвертая система состоит из термопар 22 внутри барабана, отражающих влажность внутри барабана, и изотопных датчиков 23 массового расхода материала. Термопары 22 и датчики 23 установлены попарно, например через каждые 3 метра по длине сушилки, Каждая пара таких датчиков связана через блоки перемножения 24 с суммирующим блоком 25, сюда же через преобразователь 26 присоединен и датчик 17 массового расхода. Суммирующий блок 25 через специальный преобразователь 27 присоединен к корректирующему блоку 28, к...

Установка для сушки порошкообразных материалов

Загрузка...

Номер патента: 1017891

Опубликовано: 15.05.1983

Авторы: Большеченко, Гайдученко, Головач, Ерошенко, Колесниченко, Нейков, Пирог, Рубальский

МПК: F26B 11/04

Метки: порошкообразных, сушки

...движение потока,паровоздушной смеси и материала вдоль продольной оси барабана. При этом максимальный расход, а, следовательно, и максимальная скорость потока паровоздушной смеси имеет место в загрузочной части барабана, где материал еще влажный, частицы его находятся в связанном состоянии,и динамическое взаимодействие с потоком паровоздушной смеси не приводит к уносу частиц порошка, а в .разгрузочном конце барабана, где движется высушенный материал, поток пара вообще отсутствует и унос частиц порошка не происходит. Материал в начале своего движения вдоль барабана одновременнос теплом ат нагретой поверхности барабана получает дополнительное тепло от потока паровоздушной смеси, что способствует интенсификации процесса сушки....

Устройство для термообработки длинномерных материалов

Загрузка...

Номер патента: 1017892

Опубликовано: 15.05.1983

Авторы: Беляев, Гвоздев, Логинов, Нефедьев, Петрова, Соловьев, Факторович

МПК: F26B 13/02

Метки: длинномерных, термообработки

...ка 24 25меры.Наклонные направляющие пластиныустановлены на боковых стенках камеры под углом о .30-90 к ним. Еслио. меньше 30, то эффективность термообработки недостаточна, если с(.больше 90 , то резко возрастает гидородинамическое сопротивление каналов.Шаг между наклонными направляющимипластинами должен составлять от 0,75,0 ширины камеры.Эксперименты показали, что, еслиугол -, образованный нижней пластиной сопла и осью камеры меньше 15 е,то сопло не умещается между двумясоседними направляющими пластинами,расположенными .на расстоянии, макси-,мально допустимом для эффективнойтермообработки материала, если же.угол у больше 30 , то резко увеличивается аэродинамическое сопротивление сопел, и, следовательно, возрас-тает энергозатраты...

Установка для сушки растворов в кипящем слое

Загрузка...

Номер патента: 1017893

Опубликовано: 15.05.1983

Авторы: Бидусенко, Волков, Ена, Чернов

МПК: F26B 17/10

Метки: кипящем, растворов, слое, сушки

...Форсункой ипатрубком ввода ретура в кипящий слой,и разгрузочную течку, подключенную книжнему концу решетки, камера в зонеподключения к ней разгрузочной течкиимеет внутренний выступ, одна сторона которого расположена параллельнорешетке, а другая наклонена к нейпод углом 28-920, причем патрубокввода ретура подключен к камере науровне верхнего конца решетки, афорсунка размещена над ним в зоне кипящего слоя.На чертеже схЕматически изображена описываемая установка,Установка для сушки растворов вкипящем слое содержит сушильную камеру 1 с наклонной газораспределительной решеткой 2 с газоподводящимколлектором 3 под ней, патрубками 4,5 соответственно ввода свежего и вывода отработанного теплоносителя,разгрузочной течкой б, подключеннойк...

Способ управления процессом распылительной сушки

Загрузка...

Номер патента: 1017894

Опубликовано: 15.05.1983

Авторы: Калинин, Кубанцев, Тарасов

МПК: F26B 21/06

Метки: процессом, распылительной, сушки

...измерителей температур, задатчики 17-19 температур, пороговые устройства 20-22, блок 23 совпадения сигналов, сумматор 24, задатчик 25 влажности пресс-порошка, нуль-орган 26, блок 27 выдержки (реле времени); 60 сигналиэатор 28 отключения подачишликера, блок 29 дистанционного управления подачи теплоносителя.Устройство работает следующим образом. 65 В башню 1 распылительной сушилки через регулирующий орган 2 подают теп лоноситель (газ), который преобразуют (сжигают ) в направляющем аппарате 3, Кроме того, в башню 1 по шликеропроводу 4 подают шликер, которнй,распыляют в форсунках 5. Для создания давления, обеспечивающего распыление в форсунках 5 используют насос, который включают и отключают с помощью магнитного пускателя 7, в котором...

Способ автоматического управления процессом сушки капиллярнопористых материалов

Загрузка...

Номер патента: 1017895

Опубликовано: 15.05.1983

Авторы: Воронов, Гунбин, Качанов, Нестеренко, Рогачев, Шпильберг

МПК: F26B 25/22

Метки: капиллярнопористых, процессом, сушки

...не- достаточную точность и не позволяет оптимизировать продолжительность сушки. 5Цель изобретения - повышение точности управления.Поставленная цель достигается тем, что согласно способу автоматического управления процессом сушки капиллярнопористых материалов путем измерения текущего веса материала в процессе сушки, начальной влажности и веса сухого материала и корректировки температуры и влажности сушиль ного агента по параметру, характеризующему процесс сушки, дополнительно определяют разность текущего веса материала и веса сухого материала, формируют производную полученной разности и используют ее в качестве параметра, характеризующего процесс сушки. На чертеже представлена блок-схема устройства, реализующего данный способ....

Способ сушки дисперсных материалов

Загрузка...

Номер патента: 948206

Опубликовано: 23.05.1983

Авторы: Коротких, Левицкий

МПК: F26B 3/08

Метки: дисперсных, сушки

...энергоемкость единицы рабочего объема при всех других равных условиях примернов пять раз по сравнению с известными способами сушки порошкообраэных материалов в кипящем слое насадки.Таким образом, предлагаемыйспособ позволяет объединить в одномкипящем слое шарикового катализа 15 тора полного окисления топлива процессы нагрева последнего засчетсжигания топлива в стехиометричес- .ком соотношении с воздухом и передачи тепла высушиваемому материа 20 лу, значительно увеличить.теплонапряженность рабочего объема и темсамым уменьшить габариты и материалоемкость устройств. Кроме того,предлагаемый способ позволяет сни"зить температурный уровень процесса сгорания топлива, .ликвидироватьвыбросы токсичных продуктов высокотемпературного горения,...

Способ автоматического управления процессом распылительной сушки

Загрузка...

Номер патента: 1019123

Опубликовано: 23.05.1983

Авторы: Алешечкин, Думчиков, Неумоин

МПК: F26B 25/22

Метки: процессом, распылительной, сушки

...на входе в сушильный объем изменением подачи топлива, дополнительно стабилизируют расход теплоносителя и корректируют его температуру по отклонению расхода исходного материала от заданного значения.На чертеже представлена блок-схема устройства, реализующего предла аемый способ.Устройство содержит блок 1 измерения влажности продукта, сушилку 2, регулятор 3 влажности продукта, исполнительный механизм 4, датчик 5 расхода теплоносителя, регулятор 6 расхода теплоносителя,исполнительный механизм 7, печь 8, датчик 9 расхода суспензии, регулятор 10 расхода суспензии, регулятор 11 температуры теплоносителя, датчик 12 температуры теплоносителя, исполнительный механизм 13.Устройство работает следующим образом При увеличении влажности,...

Способ сушки семян подсолнечника

Загрузка...

Номер патента: 1019192

Опубликовано: 23.05.1983

Авторы: Гончарук, Жидко, Каминский

МПК: F26B 3/06

Метки: подсолнечника, семян, сушки

...процесса, снижение энергозатрат и повышение качества сушки,Поставленная цель достигаетсятем, что .согласно способу сушки семян подсолнечника путем подогреваагентон сушки смеси исхо ого и ре-циркулирующего материалов, отлежки, .подсушки дополнительной отлежки,досушки при нисходящем температурном режиме и охлаждения наружным воздухом перед подогревом смеси исходного и рециркулирующего материалов рециркулирующий материал предварительно обрабатывают в течение 3-4 с агентом сушки с температурой 190-200 С,подогрев смеси ведут при той же температуре в,течение 6-8 с,. отлежкусмеси осуществляют в течение 5-8 мин,подсушку - в течение 6- 12 с агентомосушки с температурой.120-140 С, дополнительную отлежку - в течение 1112 мин, а после...

Способ сушки зольного гравия

Загрузка...

Номер патента: 1019193

Опубликовано: 23.05.1983

Авторы: Березин, Коноваленко, Панин, Токарева, Шепель

МПК: F26B 3/06

Метки: гравия, зольного, сушки

...в камере подвоздействованием фильтруемых черезних.горячих газов 4-8 мин и регулируется скоростью удаления из камерыгранул.П р и м е р, Изготовленными сырцовыми гранулами заполняют четвертую часть камеры термоподготовки и,не прекращая подачи гранул, включаютсистему подачи и удаления теплоносителя,оТеплоноситель с температурой 800 Сподают в камеру по ходу загрузкигранулами, а удаляют через разгрузочную сторону, Фильтрация газов через гранулы происходит за счет разрежения, создаваемого вентилятором.Величина разрежения 150 мм вод сттемпература удаляемых газов 80 ОС.Через 3-4 мин от начала подачитеплоносителя верхний (со сторонызагрузки) слой гранул нагреваетсясвыше 500 С и начинается выгрузкагранул из камеры, Загрузка сырцовыхгранул и...

Аппарат для лиофильной сушки жидких препаратов

Загрузка...

Номер патента: 1019194

Опубликовано: 23.05.1983

Авторы: Астафьев, Гайдуков, Ермольчук, Задемидко, Затурян, Макаров, Маркина, Петровых, Симонян, Шульженко

МПК: F26B 5/06

Метки: аппарат, жидких, лиофильной, препаратов, сушки

...установленноена приводном валу разгрузочное приспособление с запорными крышкамидля отверстий в полках радиационные нагреватели, патрубки для загрузки и выгрузки препарата и патрубок для отвода парогазовой смеси,в корпусе размещена рама с вертикальными стойками и кронштейнами, а полки установлены на последних, приэтом стойки имеют регулируемые опоры для перемещения их в вертикальном направленииПри этом разгрузочное приспособление выполнено в виде консолей сскребками и подпружиненными роликамина свободных концах для взаимодействия с полками.На фиг. 1 показан аппарат, общийвид, разрез; на фиг. 2 - разрез А-Ана Фиг, 1; на фиг, 3 - разрез Б-Бна фиг. 2,Аппарат для лиофильной сушки жидких препаратов содержит корпусс крышками 2 и...

Центробежная сушилка

Загрузка...

Номер патента: 1019195

Опубликовано: 23.05.1983

Авторы: Вавилов, Герасимов, Голубев, Мухтаров, Разин

МПК: F26B 5/08

Метки: сушилка, центробежная

...11 крепится на копирах 8 и имеетвцпускное окно 13 для твердой фазы.На том копире 8, к которому крепится большее основание обечайки11, размещен ряд выпускных окон 14для слива жидкой фазы,Ротор 5 и копиры 8 имеют приводы15 и 16 соответственно, привод барабана 5 осуществляется устройством17, позволяющим добиться разницы вскоростях вращения барабана 5 о.носительно копиров 8 с ротором 2 нанеобходимое минимальное число оборотов.З1019Устройство 17 состоит иэ цилиндроконических роликов 18, установленньх с возможностью .вращения вокругнеподвижного вала 19. На цилиндрических поверхностях роликов 18 установлен копир 8, а коническими поеерк 5ностями ролики вставлены в щекибарабана 5.Ротор 2, барабан 5, копиры 8 иобечайка 11 помещены внутрь...

Сушилка для хлопка-сырца

Загрузка...

Номер патента: 1019196

Опубликовано: 23.05.1983

Авторы: Лугачев, Мирошниченко, Парпиев, Рахманов

МПК: F26B 11/04

Метки: сушилка, хлопка-сырца

...дуге окружностис шагом, соответствующим шагу пла-.стин, обкатывающих их г- внешнейстороне и воздействующих на пластины 4посредством стержней, введенных врадиальный паз каждой пластины.Кроме того, система роликов снаб"жена натяжным болтом,На фиг. 1 изображенв диаграмма,рабочее положение; на фиг. 2 - су 50шилка, общий вид,Сушилка содержит барабан 1, состоящий иэ двух частей, имеющих поперечный разъем, с радиальными лопастями 2 на внутренней поверхности;а также спицц с выгружающими лопатками 3. Части барабана 1 в местеразъема соединены между собой, посредством диаФрагмы, выполненной в виде установленных внахлестку металлических пластин 4 трапецеидальнойформы. Внешняя часть диафрагмы выступает за поверхность, образующуюбарабан 1, а...

Установка для сушки химических продуктов

Загрузка...

Номер патента: 1019197

Опубликовано: 23.05.1983

Авторы: Куханов, Хохлов

МПК: F26B 17/10

Метки: продуктов, сушки, химических

...сушки химических продуктов, содержащей вихре 35вую камеру с соосно установленнойпароотводящей трубой и тангенциаль"ными патрубками ввода теплоносите"ля, каждый из которых разделен пере 40городкой на внешний и внутренний каналы, сепаратор, подсоединенный квихревой камере, и патрубок выводаотработавшего теплоносителя, вихревая камера снаружи снабжена двумякольцевыми коллекторами, внутреннийиз которых подключен к внешнему каналу каждого патрубка ввода теплоносителя, с наружный - к внутреннемуканалу этого патрубка, при этом патрубок вывода отработавшего теплоносителя установлен по оси парофтводят, .Й рыбы,На у -. 1 изображена установкадля сушки химических продуктов, общий виц; на фиг, 2 - разрез А-А на 55фиг,Установка содержит вихревую...

Установка для исследования процесса конвективной сушки

Загрузка...

Номер патента: 1019198

Опубликовано: 23.05.1983

Авторы: Басаргин, Лукин, Соболев

МПК: F26B 21/06

Метки: исследования, конвективной, процесса, сушки

...установки также являются сложность конструкции и недостаточная стабильность парамет-ров сушильного агента.Целью изобретения является упрощения конструкции и повышение стабильнооти параметров сушильного агента.Поставленная цель достигается тем,35 что в установке для исследования процесса конвективной сушки, содержащей вентилятор, нагреватель сушильного агента, две параллельные ветви газохода со40 смесителем на выходе, подключенным к сушильной камере, и увлажнитепь сушильного агента с регулятором увлажнения, увлажнитель выполнен в виде жидкостного инжектора, установленного в однойиз ветвей, снабженной сепаратором, арегулятор - в виде заслонки, установленной на входе, в эту ветвь перед увлажнителем, при этом смеситель выполненв виде...

Способ автоматического регулирования процесса сушки сыпучих материалов

Загрузка...

Номер патента: 1019199

Опубликовано: 23.05.1983

Авторы: Антипов, Валуйский, Воронцов, Кретов

МПК: F26B 25/22

Метки: процесса, сушки, сыпучих

...материала внутри барабана 11,Однако известный способ не обеспечивает требуемой точности регули 5рования,Нелью изобретения является повышение точности регулирования,Поставленная цель достигаетсятем, что согласно способу автоматического регулирования процесса суш 20ки сыпучих материалов в барабаннойсушилке путем воздействия на скорость вращения наклонно установленного барабана по величине влажностиматериала на выходе изпоследнего и25по параметру, характеризующему температуру материала внутри барабана,дополнительно измеряют температурусушильного агента в слое материалаи используют ее в качестве параметра, характеризующего температуру материала, и по всем измеренным параметрам изменяют угол наклона барабана.На чертеже представлена...

Способ термообработки кормовых материалов

Загрузка...

Номер патента: 1020727

Опубликовано: 30.05.1983

Авторы: Прутков, Халюткин

МПК: F26B 3/06

Метки: кормовых, термообработки

...при последовательном его перемещении через эоны с перзсыпанием и измене-нием направления цвижения теплоносите-.ля на противоположное после каждойэоны 2, 20Недос гатном известного способа является низкое качество термообработки.Бель изобретения - повышение качесзва термообработки слоя материала толфщиной 30 - 50 см, 25Поставленная цель достигается тем,что согласно способу термообработки кор-мовых материалов путем продувания слояматериала теплоносителем при последовательном его перемезхении через зоны с 3 Ощересыпанием и изменением движения теI-.лоносителя на противоположное после каждой эоны, продувку во всех зонах ведутпри скорости теплоносителя 1,82,5 м/с,причем в первой зоне температуру теплоносителя поддерживают равной...

Устройство для термообработки дисперсных материалов

Загрузка...

Номер патента: 1020728

Опубликовано: 30.05.1983

Авторы: Бурец, Леляев, Мартыновский, Федоров

МПК: F26B 3/12

Метки: дисперсных, термообработки

...2Недостатком его является низкая интеюивность процесса,Цель изобретения -. интенсификацияпроцесса и уменьшение налипания материалаУкаэанная цель достигается тем, чтов устройстве для термообработки дисперсных материалов, содержащем питатель иввод теплоносителя, подключенные к раэгонному каналу, разгонный канал выполнен с сечением в виде правильного мио- З 0гоугольника, а щелевые сопла установлены в его вершинах и последовательно подключены к вводу теплоносителя, при этомоаоды газовэвеси размещены на торцовыхстенках канала и снабжены улитками. З 5Ка фиг. 1 схематично изображено устройсжо на фиг. 2 - сеч"ние А-А на фиг. 13 на фиг. 3 и 4 - варианты выполнения устройства 40 Устройсщо для термообработки диспер сных материалов содержит...

Форсунка для распыливания суспензий и пульп

Загрузка...

Номер патента: 1020729

Опубликовано: 30.05.1983

Авторы: Воронин, Карпенко, Молотилкин, Соколов, Староверов, Цветков, Ягуд

МПК: F26B 3/12

Метки: пульп, распыливания, суспензий, форсунка

...с завихрителем Э 84 мм и углом с, 38-80 является рассека тель диаметром, равным 0,3-0,4 внутреннего диаметра в улки завихрителя.При углах наклона пластин д48- 60 обеспечивающих тангенциальную скорость потока большую, чем осевая сос тавляющая устанавливают рассекатели729 4 При шаге спирали менее 1,2 диаметра рассекателя, последний технологически трудно изготовить иэ пластины плавно изогнутым и без сварных швов, наличие 3 которых увеличивает гидравлическое со противление, При шаге спирали более 6 диаметров рассекателя - снижается эффективность закрутки осевой части потока пуль пые Ю. 3 1020с коническим (при о, = 4550 ) и шарообразным насадками (для углов о.50-60 ), воспринимающими гидравлический удар в.эане оси завихрителя,...

Устройство для сушки клеевых пятен под вентиль на камерном рукаве

Загрузка...

Номер патента: 1020730

Опубликовано: 30.05.1983

Авторы: Коновалов, Опанасюк, Рожков

МПК: F26B 9/06

Метки: вентиль, камерном, клеевых, пятен, рукаве, сушки

...5 и 6шарнирно закреплены на соответствующей каретке 7 и 8, снабжен приводомего качания," выполненным соответственно в виде пневмоцилиндров 9 и 10,и имеет упор 11,Рычаги 5 и 6 выполнены по типутруба в трубе и имеют патрубки 12 итрубки 13 для подачи сжатого воздухана обдув клеевого пятна, а также патрубки 1 ч и отверстие б для отсосапаров растворителя и воздуха.Каждая из кареток 7 и 8 установлена соответственно на направляющих 15и 16 с возможностью возвратно-поступательного перемещения в горизонтальной плоскости. Каретка 7 связана через гибкую связь и систему блоков спротивовесом 17,Каждый из защитных колпаков ч состоит из корпуса 18., отражательной лампы с уступом 19, к которому через крышку 20 и изолированную прокладку 21 крепится...

Сушильная установка

Загрузка...

Номер патента: 1020731

Опубликовано: 30.05.1983

Авторы: Воропаев, Катонов, Милютин, Рудаков

МПК: F26B 9/06

Метки: сушильная

...поступающегоиз распределительного короба рециркуляционной системы.Цель изобретения - повышение эко" 35-номицности и качества сушки,Поставленная цель достигается тем,цто сушильная установка, содержащаясушильную камеру, систему рециркуляции сушильного агента е распределительным коробом, размещенным внутрисушильной камеры и имеющим раздаточные отверстия для теплоносителя,.исистему каталитицеской очистки газовых выбросов с теплообменником, снабженным трубопроводом отвода очищенных газов, теплообменник вместе струбопроводом отвода очищенных газоврасположен внутри распределительногокороба, прицем этот трубопровод имеет 0отверстия, совмещенные с раздаточнымиотверстиями распределительного .короба,На фиг,1 изображена общая схемаустановки;...

Установка для сушки сыпучих материалов

Загрузка...

Номер патента: 1020732

Опубликовано: 30.05.1983

Автор: Морзюк

МПК: F26B 17/04

Метки: сушки, сыпучих

...бункер и .расположенный в слоевысушиваемого материала распределительный коллектор с гаэовыпускнымиотверстиями 12 1,Недостатком известной установкиявляется низкая интенсивность процесса сушки вследствие неравномерности,Цель изобретения - интенсификацияпроцесса сушки.Поставленная цель достигается тем,что установка для сушки сыпучих материалов, содержащая камеру с горизонтально расположенным в ней транспортером, подключенный к транспортерузагрузочный бункер и расположенный вслое высушиваемого материала распределительный коллектор с газовыпускными отверстиями, дополнительно содер;жит турбулизатор, установленный вместе подключения загрузочного бунке-,ра к транспортеру, а газовыпускныеотверстия коллектора направлены подуглом к...
